  1. Drugo vmesno poročilo Seminar 1. David Jarc

  2. Tema seminarja Robotski krmilnik za direktno gnanega robota Laboratorij za industrijsko robotiko G003 Strokovno vodstvo: dr. Aleš Hace, doc.dr. Martin Terbuc, Aleš Polič

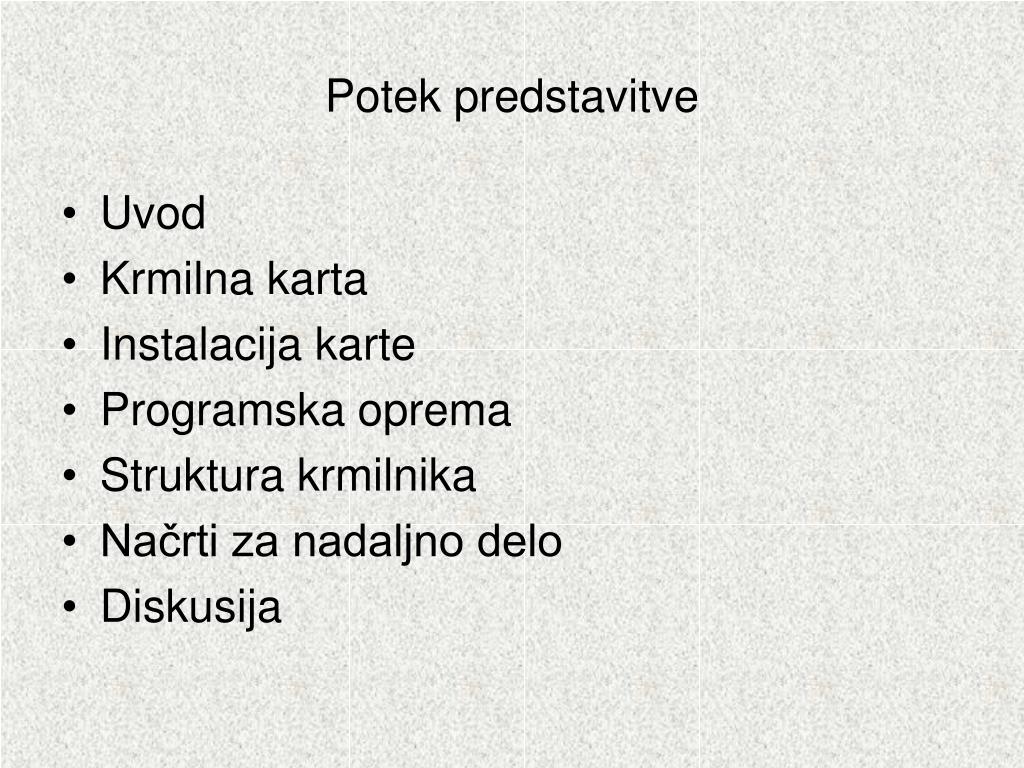

  3. Potek predstavitve • Uvod • Krmilna karta • Instalacija karte • Programska oprema • Struktura krmilnika • Načrti za nadaljno delo • Diskusija

  4. Krmilna karta

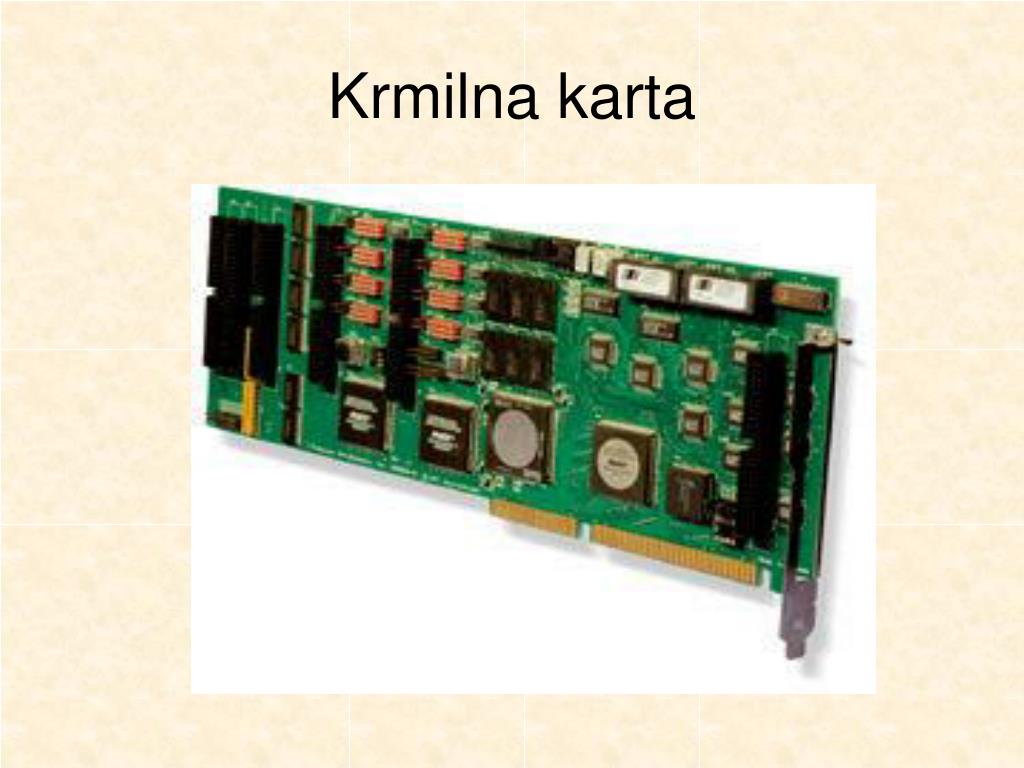

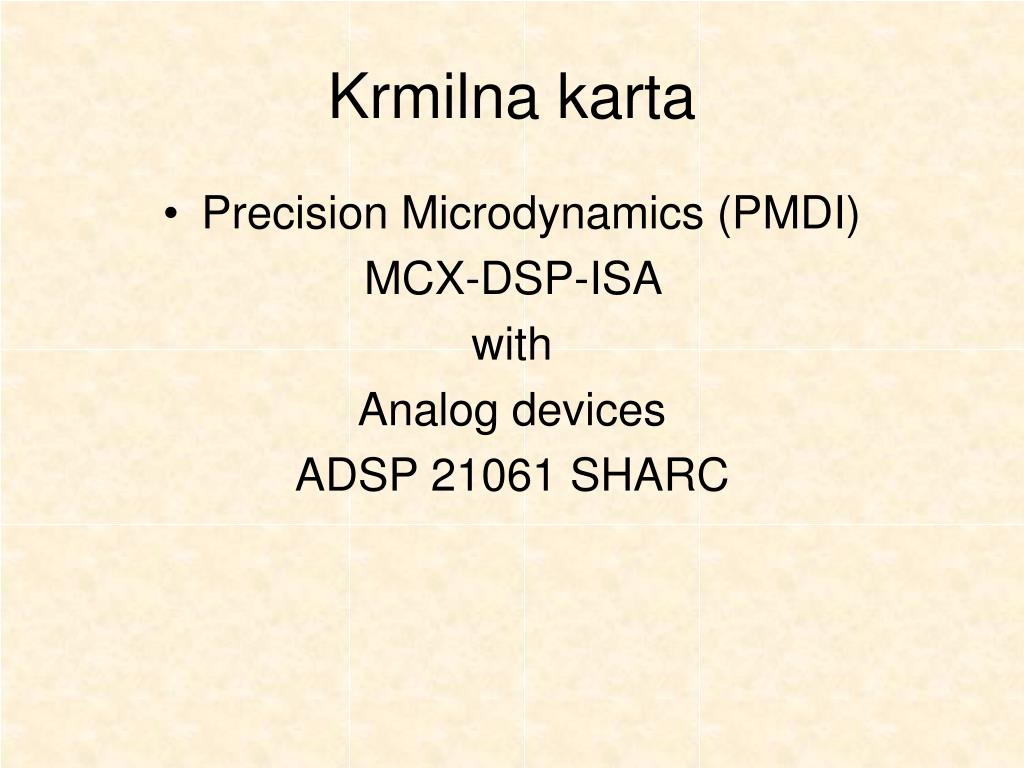

  5. Krmilna karta • Precision Microdynamics (PMDI) MCX-DSP-ISA with Analog devices ADSP 21061 SHARC

  6. Krmilna karta MCX-DSP-ISA ADSP 21061 SHARC • MCX -> Motion controller X • DSP -> Digital signal processor • ADSP -> Analog devices Digital signal processor • SHARC -> Super Harvard Architecture computer (Analog devices) • ISA -> Industrial serial architecture

  7. Krmilna karta • On-board ADSP 21061 (SHARC) DSP: • 96 bitov dig. vhodov: • 32 bitov dig. izhodov: • D/A izhodi • 8 A/D vhodov • 8 kvadraturnih dekoderjev • Programabilni intervalni časovnik (PIT) • »Watchdog« časovnik • SYNC signal • 8 kanalni PŠM izhod • 8 kanalni stopnični izhod • Združljivost vodila (Bus Compatibility)

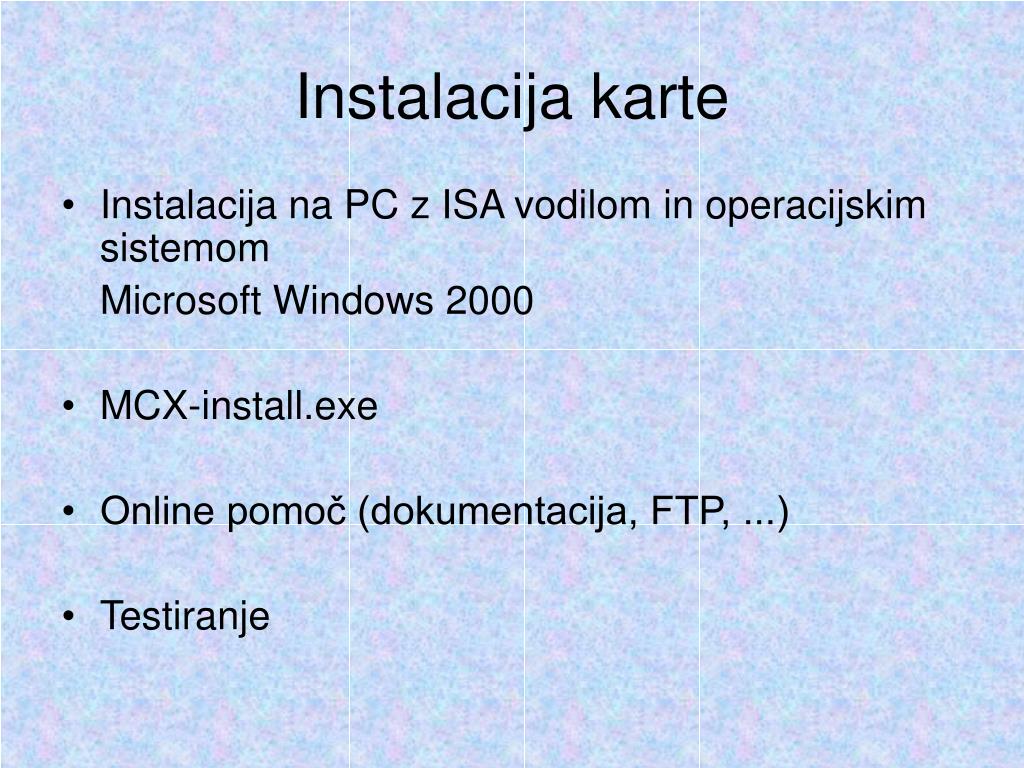

  8. Instalacija karte • Instalacija na PC z ISA vodilom in operacijskim sistemom Microsoft Windows 2000 • MCX-install.exe • Online pomoč (dokumentacija, FTP, ...) • Testiranje

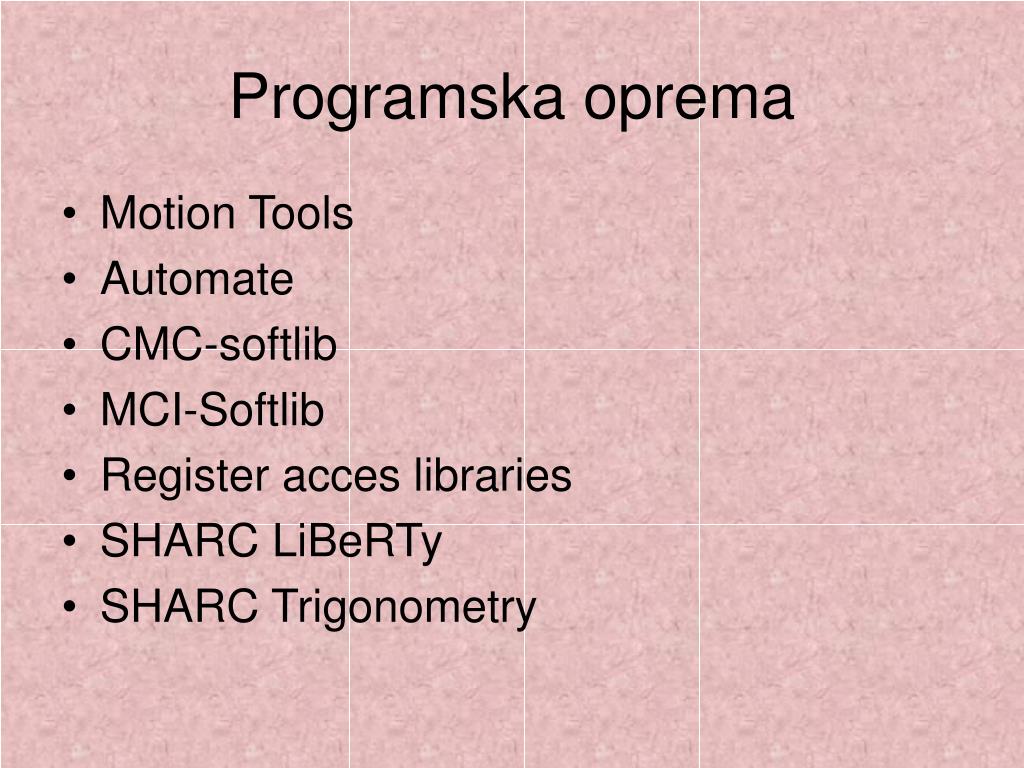

  9. Programska oprema • Motion Tools • Automate • CMC-softlib • MCI-Softlib • Register acces libraries • SHARC LiBeRTy • SHARC Trigonometry

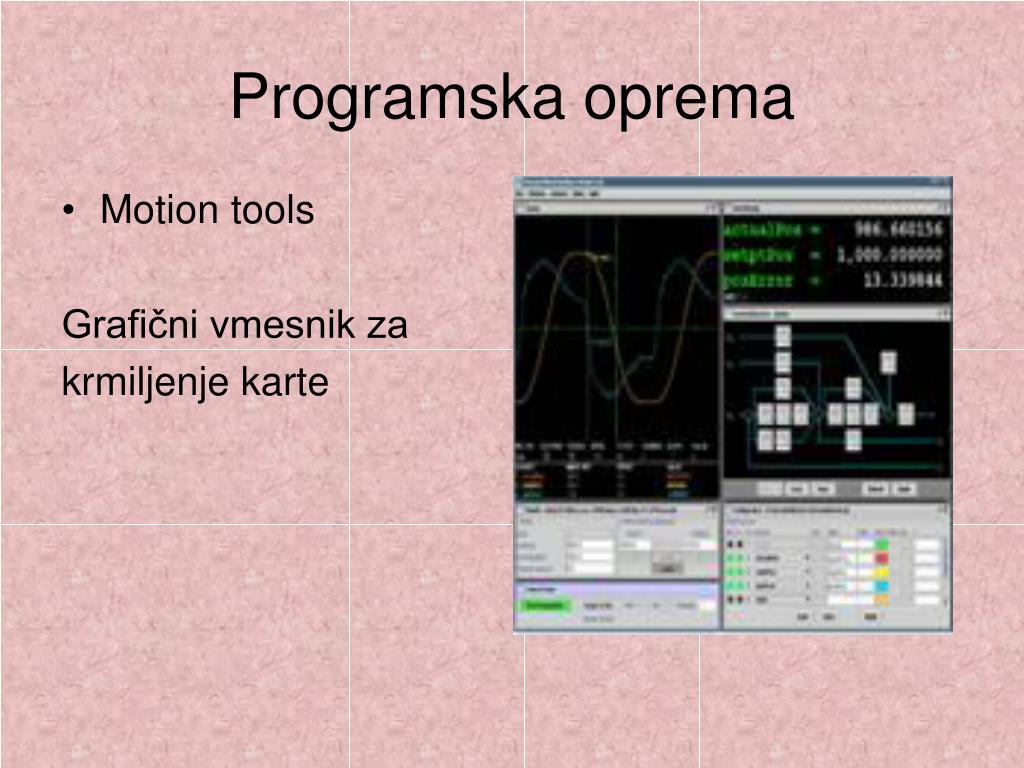

  10. Programska oprema • Motion tools Grafični vmesnik za krmiljenje karte

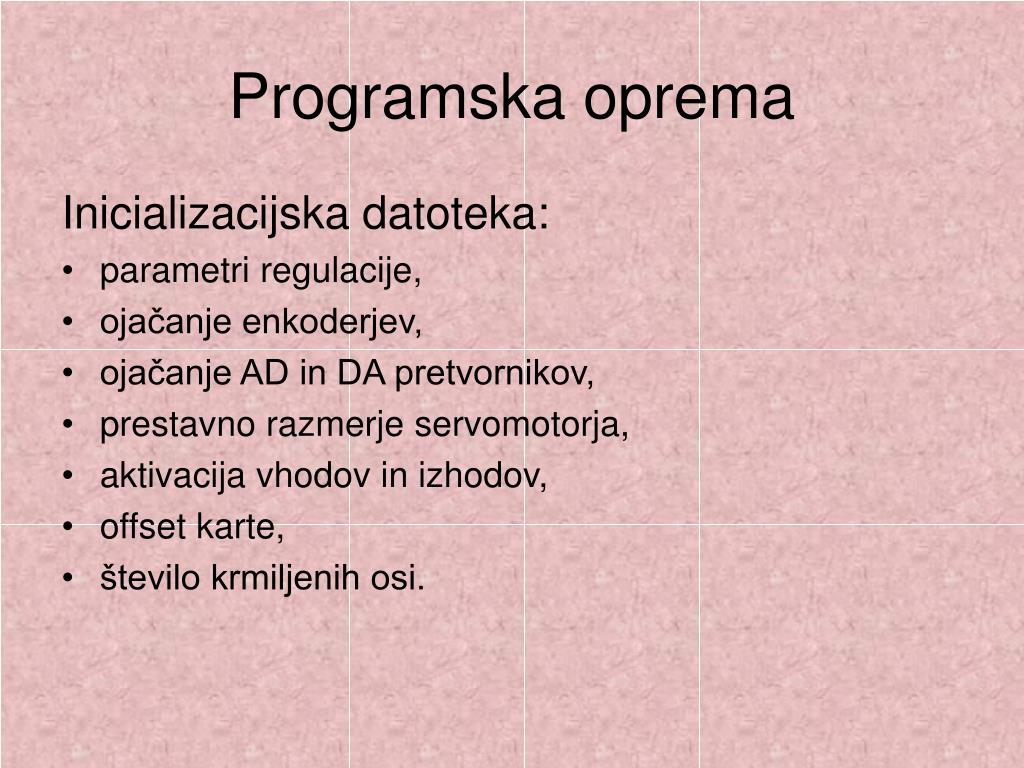

  11. Programska oprema Inicializacijska datoteka: • parametri regulacije, • ojačanje enkoderjev, • ojačanje AD in DA pretvornikov, • prestavno razmerje servomotorja, • aktivacija vhodov in izhodov, • offset karte, • število krmiljenih osi.

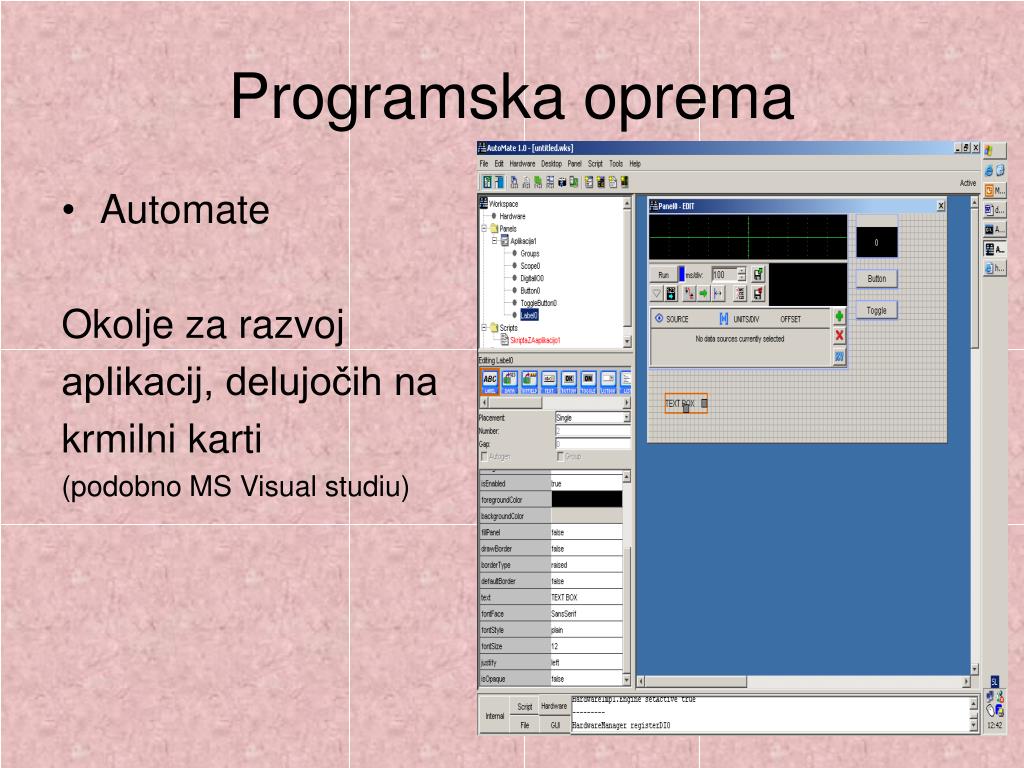

  12. Programska oprema • Automate Okolje za razvoj aplikacij, delujočih na krmilni karti (podobno MS Visual studiu)

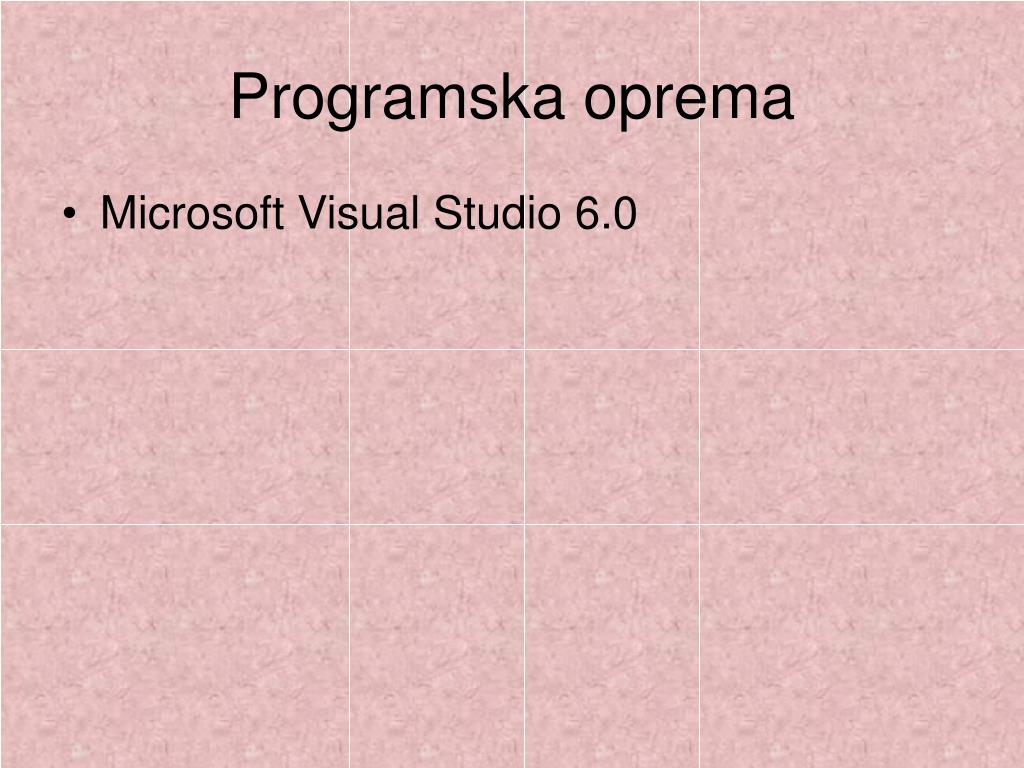

  13. Programska oprema • Microsoft Visual Studio 6.0

  14. Struktura krmilnika

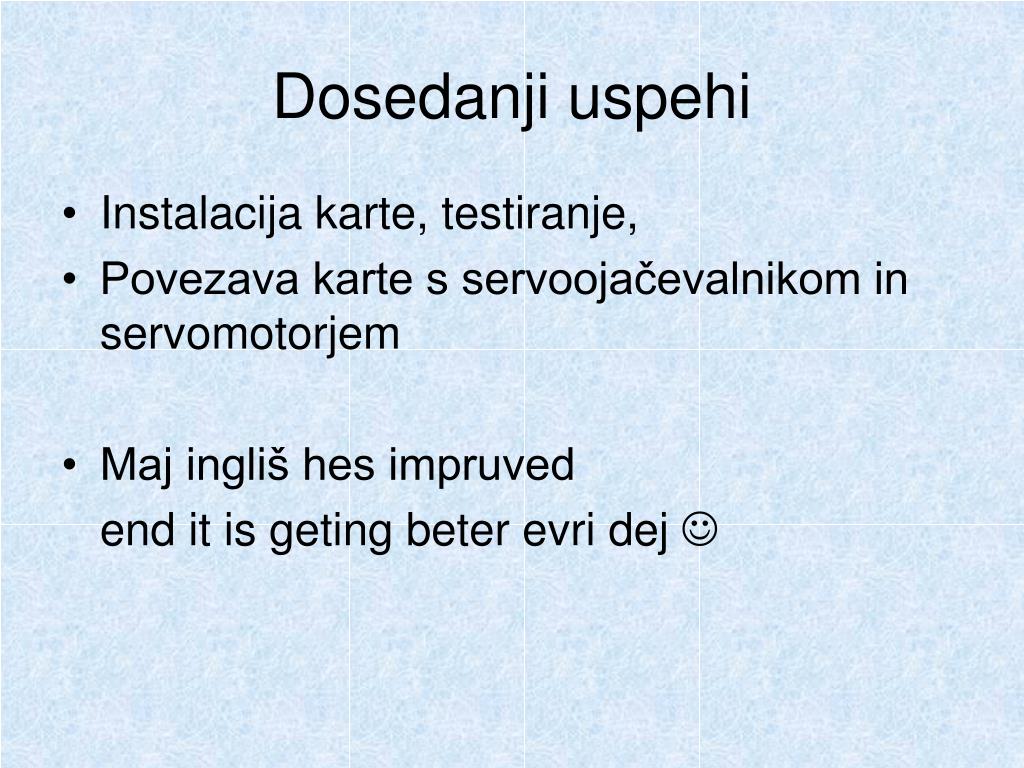

  15. Dosedanji uspehi • Instalacija karte, testiranje, • Povezava karte s servoojačevalnikom in servomotorjem • Maj ingliš hes impruved end it is geting beter evri dej 

  16. Načrti za nadaljno delo • Raziskava okolja Automate • Funkcije, ki jih knjižnice ponujajo • “Hello world” programiranje v C++ • Razvoj grafičnega vmesnika • Testiranje vmesnika na servomotorju • Možnosti povezave z matlab-om

  17. Hvala za pozornost! • Mnenja • Vprašanja • Diskusija • etc...
