  1. Visualización Computacional de Datos I Transformaciones

  2. Transformaciones Las transformaciones se aplican sobre los puntos que definen el objeto Pi P1 P2 Pi = (px, py)

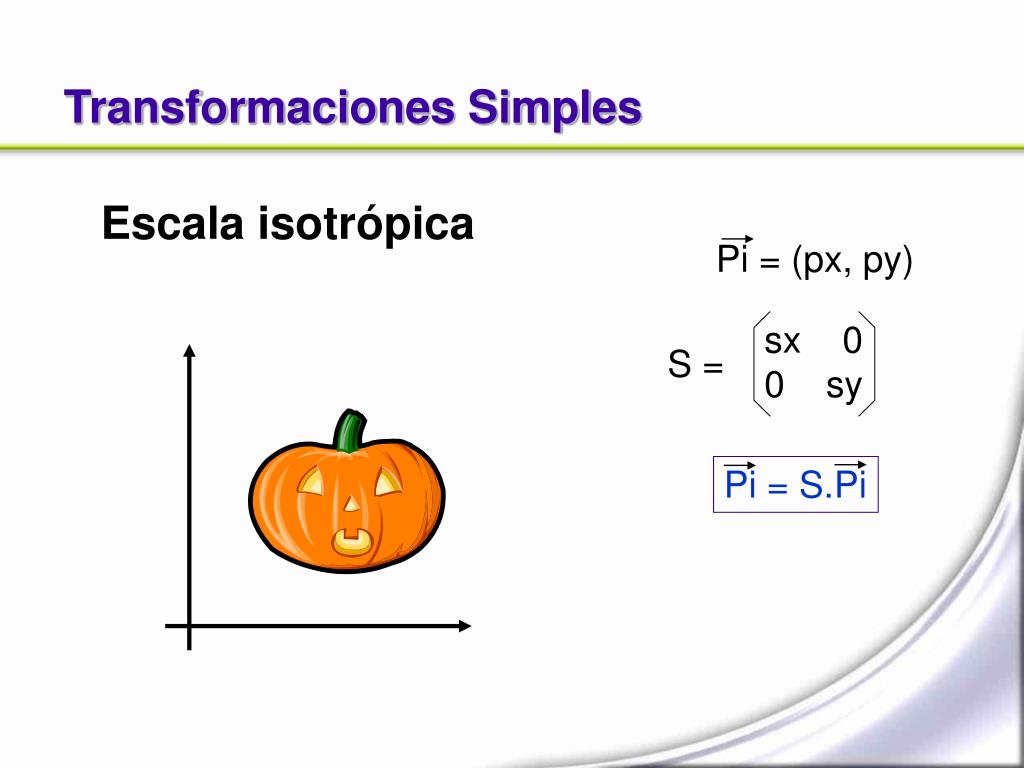

  3. Transformaciones Simples Escala isotrópica Pi = (px, py) sx 0 0 sy S = Pi = S.Pi

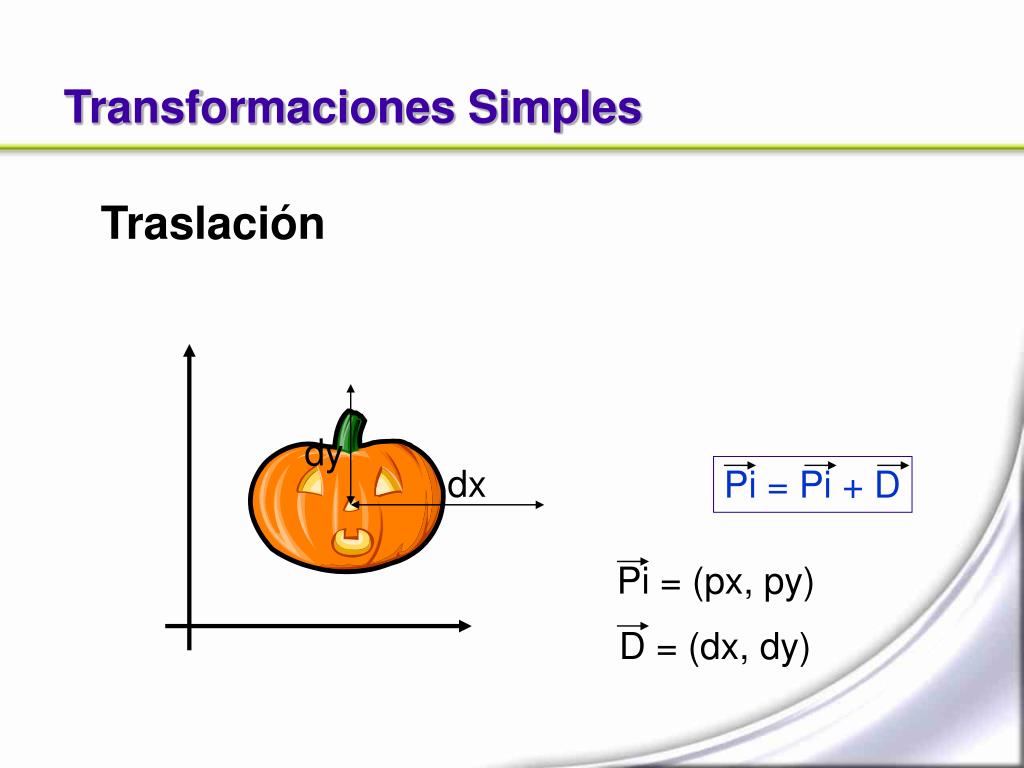

  4. dy dx Pi = Pi + D Transformaciones Simples Traslación Pi = (px, py) D = (dx, dy)

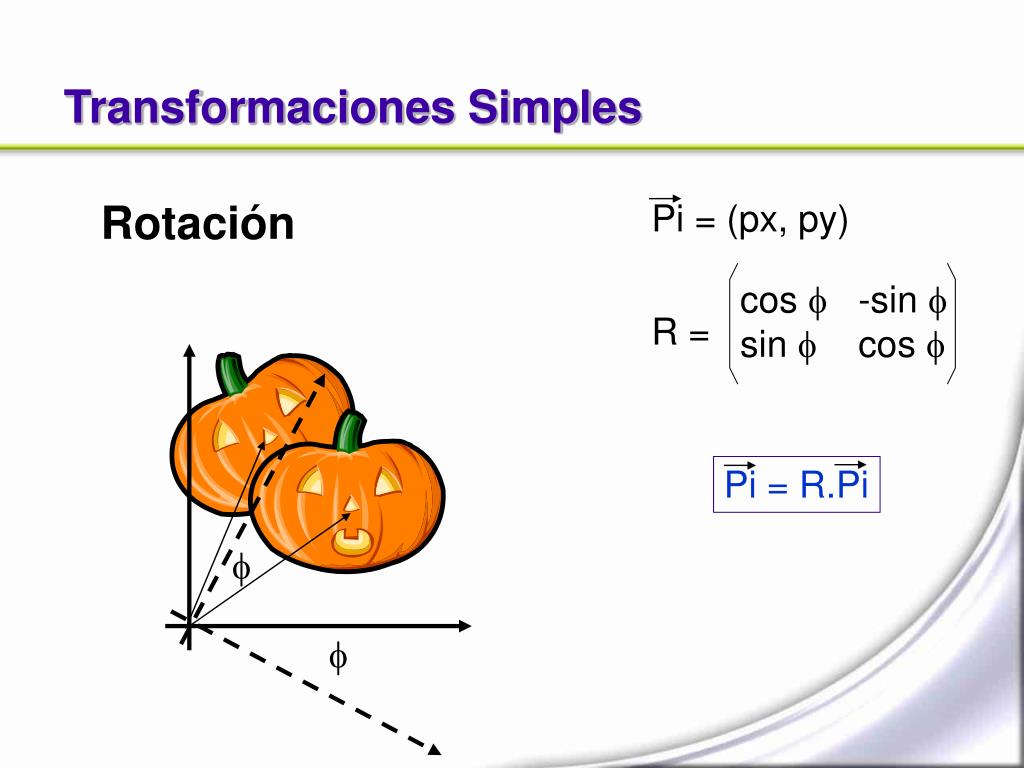

  5. cos  -sin  sin  cos  R =  Transformaciones Simples Rotación Pi = (px, py) Pi = R.Pi 

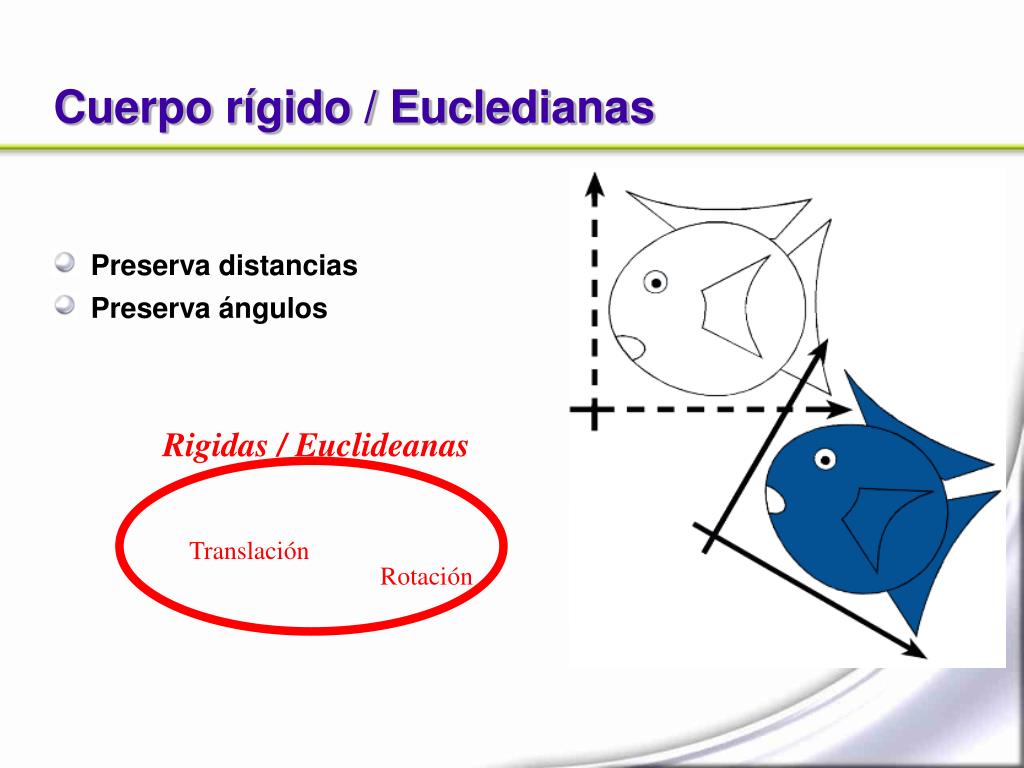

  6. Cuerpo rígido / Eucledianas • Preserva distancias • Preserva ángulos Rigidas / Euclideanas Translación Rotación

  7. Similares • Conserva ángulos Similares Rígidas / Euclideanas Translación Escala isotrópica Rotación

  8. Lineales Similares Rígidas / Eucledianas Lineales Escala Translación Escala isotrópica Rotación Reflexión Shear

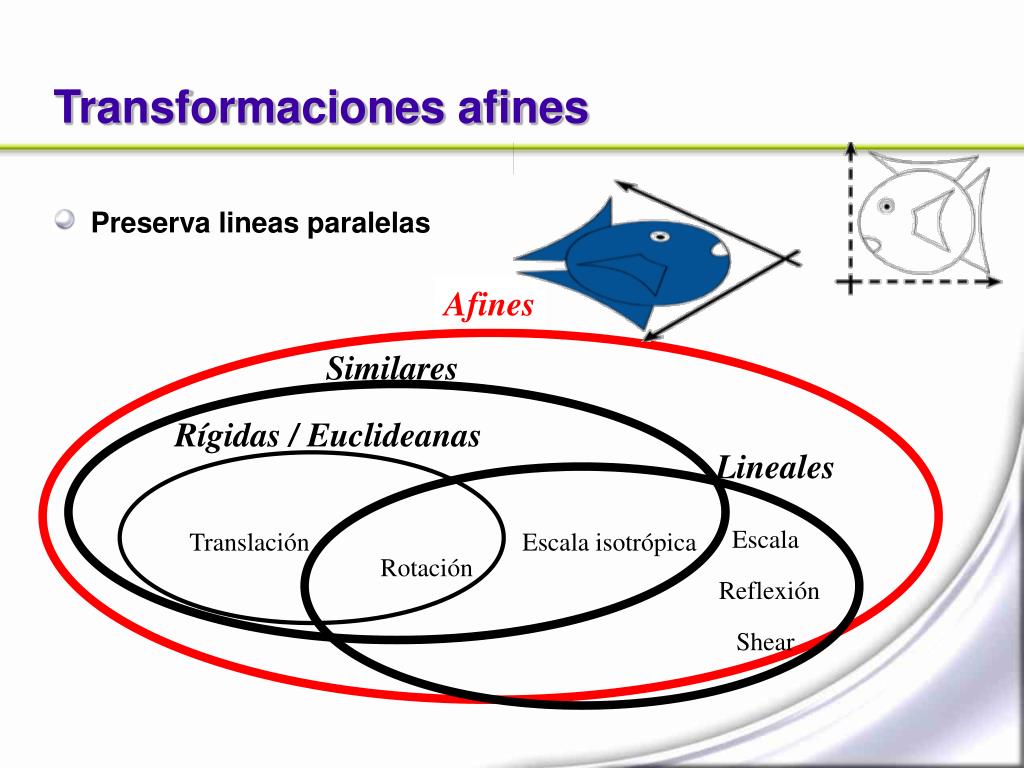

  9. Transformaciones afines • Preserva lineas paralelas Afines Similares Rígidas / Euclideanas Lineales Escala Translación Escala isotrópica Rotación Reflexión Shear

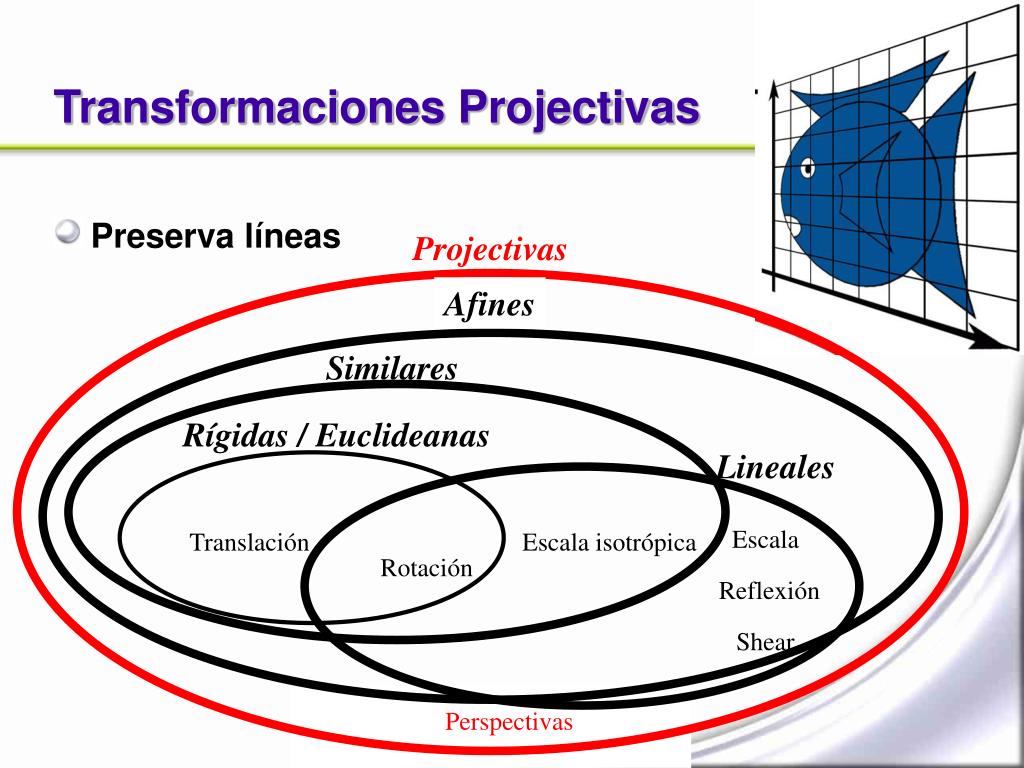

  10. Transformaciones Projectivas • Preserva líneas Projectivas Afines Similares Rígidas / Euclideanas Lineales Escala Translación Escala isotrópica Rotación Reflexión Shear Perspectivas

  11. Perspective Projection

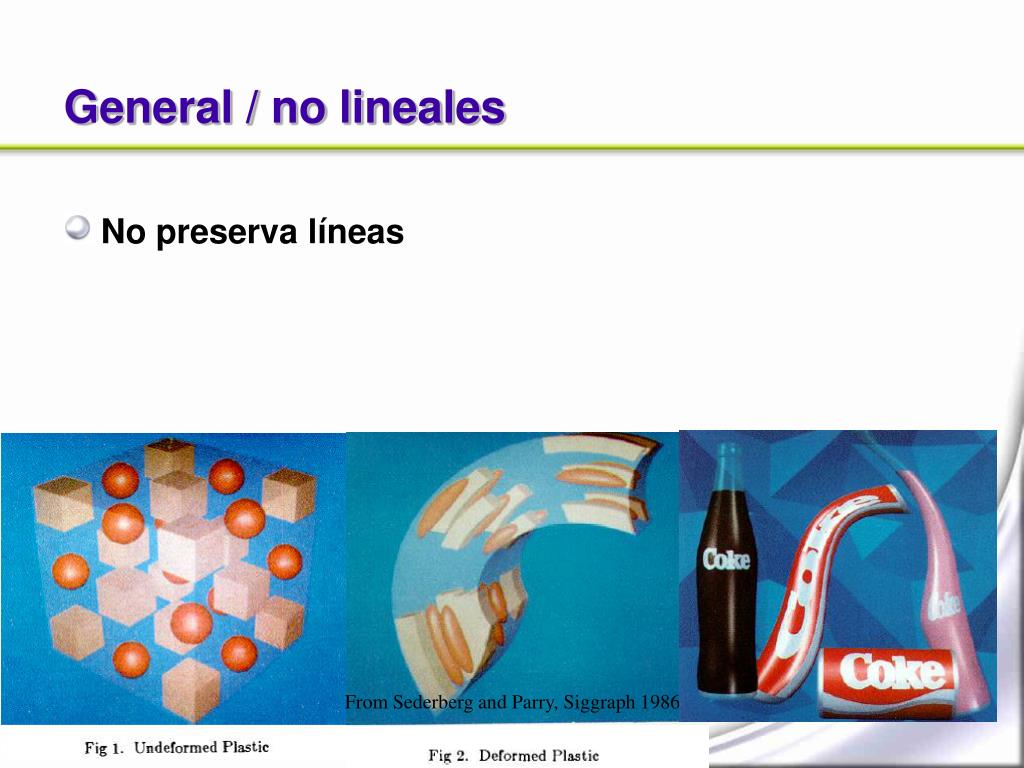

  12. General / no lineales • No preserva líneas From Sederberg and Parry, Siggraph 1986

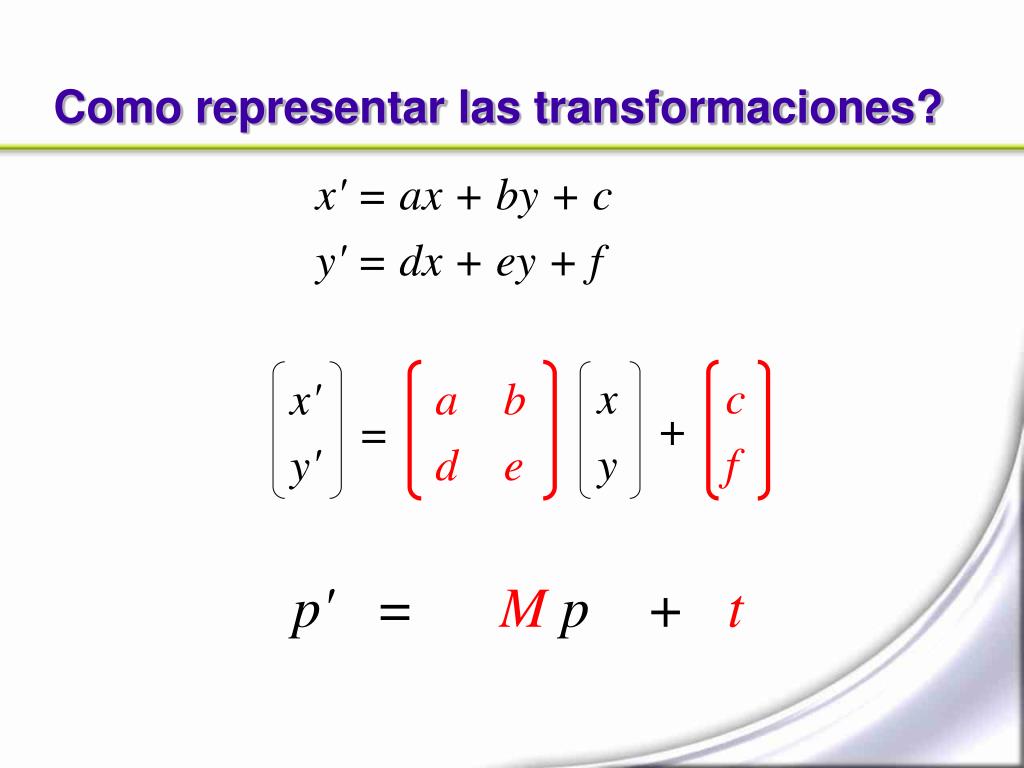

  13. Como representar las transformaciones? x' = ax + by + c y' = dx + ey + f x y c f x' y' a b d e + = p' = M p + t

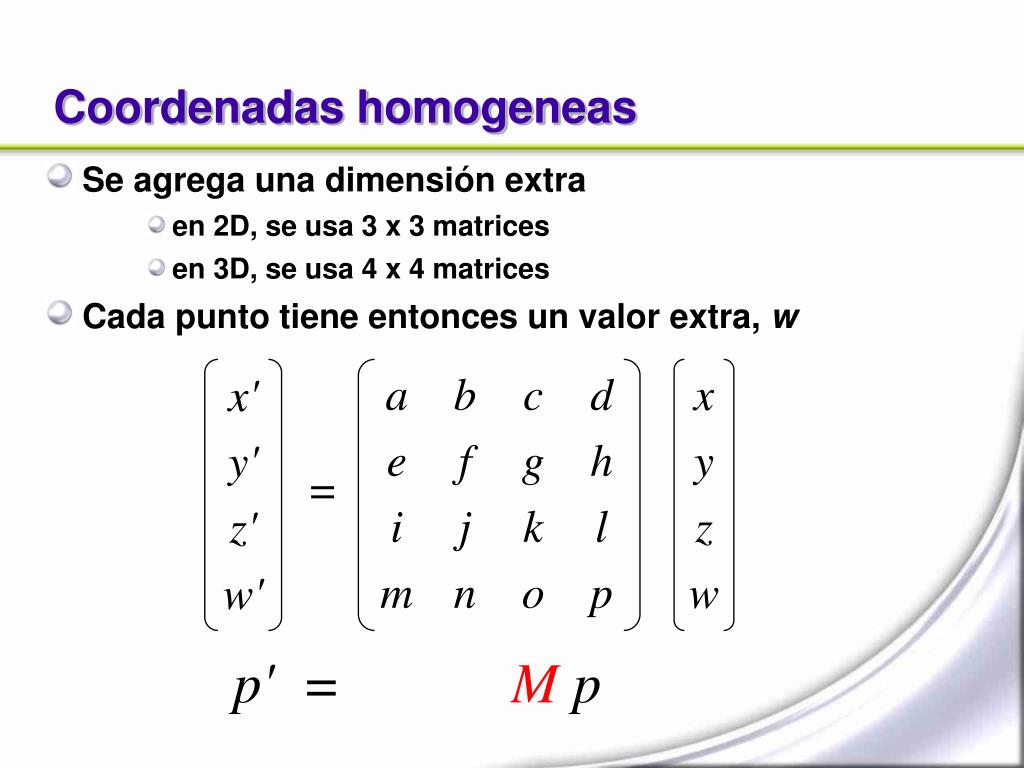

  14. Coordenadas homogeneas • Se agrega una dimensión extra • en 2D, se usa 3 x 3 matrices • en 3D, se usa 4 x 4 matrices • Cada punto tiene entonces un valor extra, w a e i m b f j n c g k o d h l p x y z w x' y' z' w' = p' = M p

  15. Pasar a coordenadas homogeneas x' = ax + by + c y' = dx + ey + f Affine formulation Homogeneous formulation c f 1 x y 1 x' y‘ 1 a b d e 0 0 = x y c f x' y' a b d e + = p' = M p + t p' = M p

  16. Translación (tx, ty, tz) • Por que utilizar coordenadas homogeneas?Porque ahora traslaciones se expresan como matriz! 1 0 0 0 0 1 0 0 0 0 1 0 tx ty tz 1 x y z 1 x' y' z' 0 x' y' z' 1 =

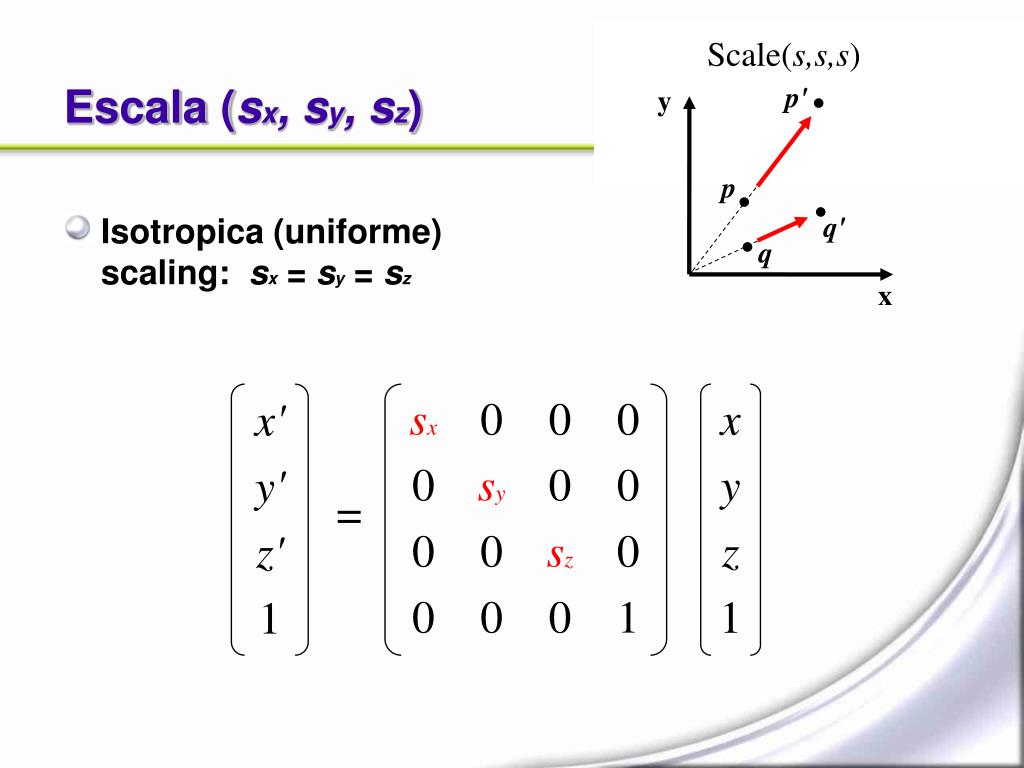

  17. Scale(s,s,s) Escala (sx, sy, sz) p' y p q' • Isotropica (uniforme) scaling: sx = sy = sz q x sx 0 0 0 0 sy 0 0 0 0 sz 0 0 0 0 1 x y z 1 x' y' z' 1 =

  18. ZRotate(θ) Rotación y p' • Sobre eje z θ p x z cos θ sin θ 0 0 -sin θ cos θ 0 0 0 0 1 0 0 0 0 1 x y z 1 x' y' z' 1 =
