  1. Svarové spoje Tavné svary Tlakové svary přeplátované tupé koutové tupé bodový bradavkový švový lemový svar I svar V svar U svar X atd. koutový rohový děrový žlábkový tlakem odtavením

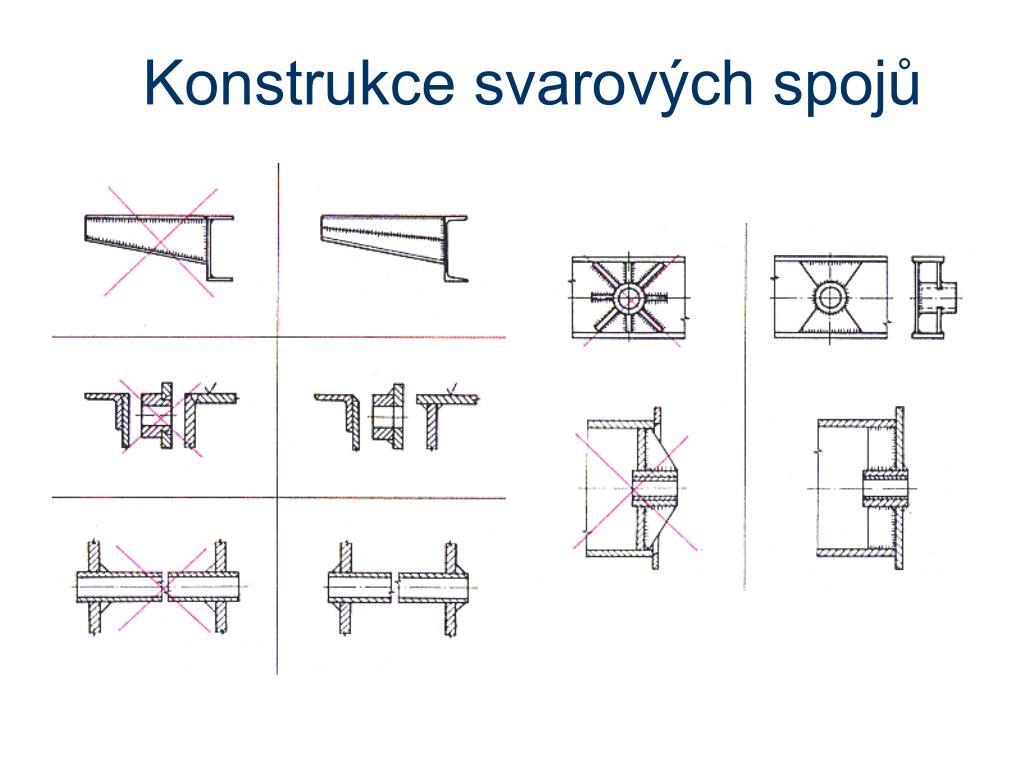

  2. Konstrukce svarových spojů

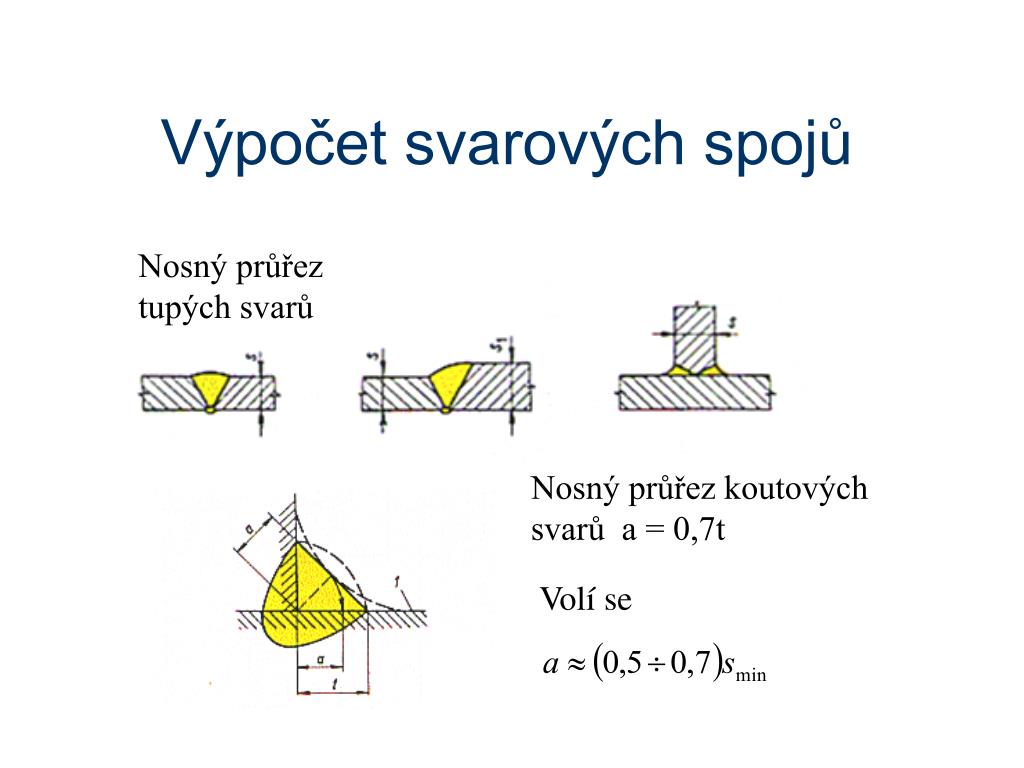

  3. Výpočet svarových spojů Nosný průřez tupých svarů Nosný průřez koutových svarů a = 0,7t Volí se

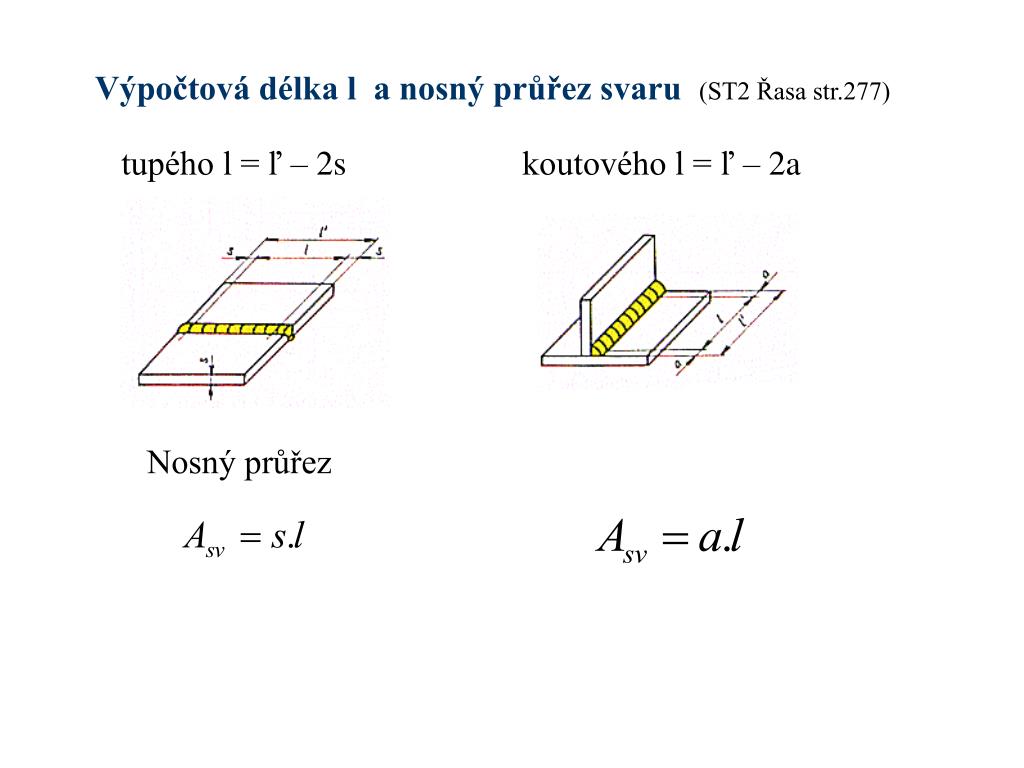

  4. Výpočtová délka l a nosný průřez svaru(ST2 Řasa str.277) tupého l = ľ – 2s koutového l = ľ – 2a Nosný průřez

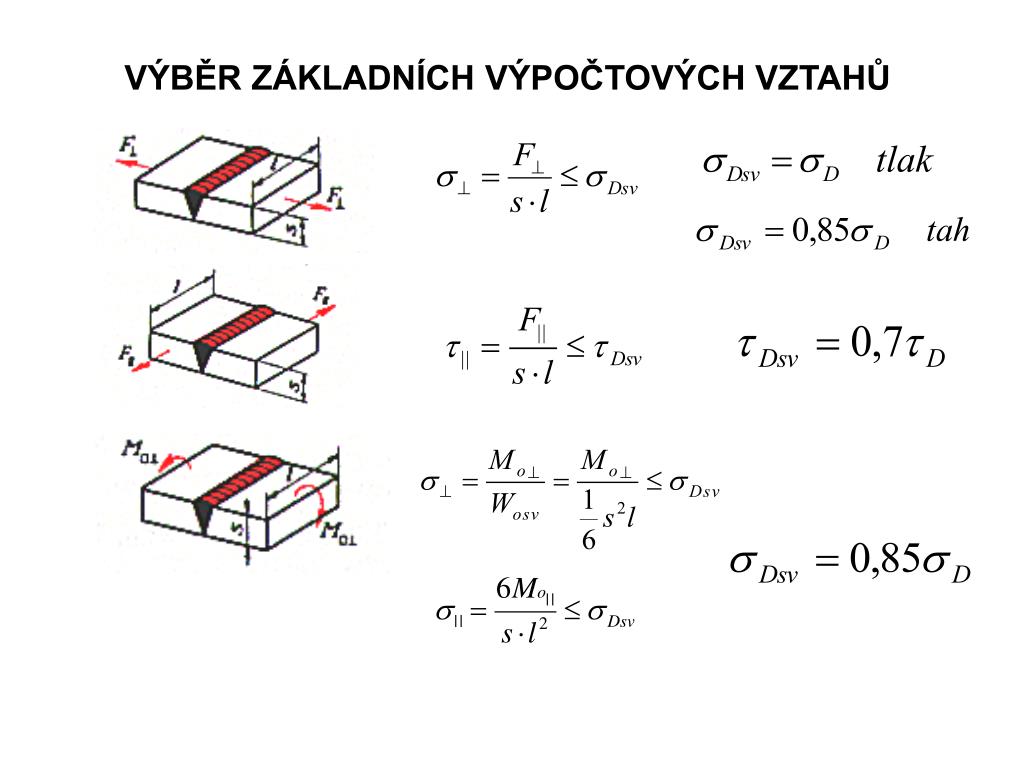

  5. VÝBĚR ZÁKLADNÍCH VÝPOČTOVÝCH VZTAHŮ

  6. Další hodnoty dovolených napětí materiálů viz ST 1 str. 57 statické

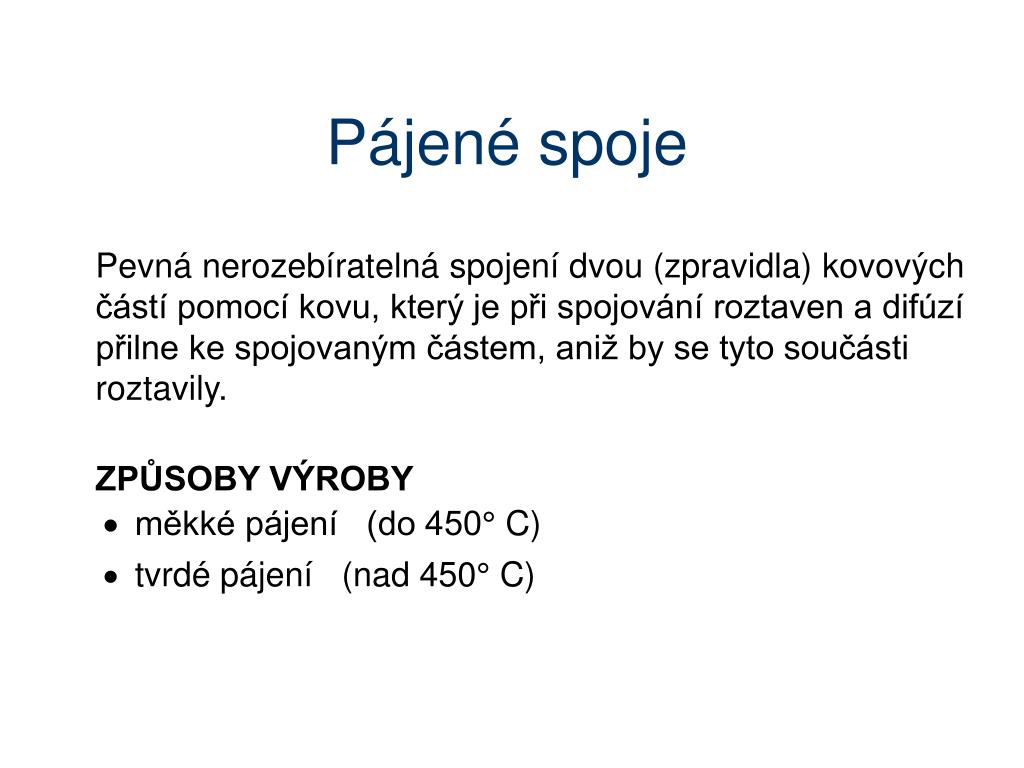

  7. · měkké pájení (do 450° C) · tvrdé pájení (nad 450° C) Pájené spoje Pevná nerozebíratelná spojení dvou (zpravidla) kovových částí pomocí kovu, který je při spojování roztaven a difúzí přilne ke spojovaným částem, aniž by se tyto součásti roztavily. ZPŮSOBY VÝROBY

  8. · pryskyřice, lůj, stearin, kalafuna (nedostačující na oxidy – nemusí se odstraňovat z povrchu spoje) · chloridy (způsobují však korozi) • měď, zinek, ocel, olovo a jejich slitiny (norm.) • šedá litina, hliník, sklo, kovokeramické slitiny (spec.)  Pájky: (ČSN 05 5612 ÷ 50) • cínové • zvláštní (vyšší nebo nižší tavící teplota) A) Měkké pájení Spojované materiály: Tavidla:

  9. · borax, kyselina boritá · chloridy, soda, potaš, kysličník křemičitý · ocel, šedá litiny · měď, nikl a jejich slitiny · mosazné · stříbrné · na hliník B) Tvrdé pájení Spojované materiály: Pájky: Tavidla:

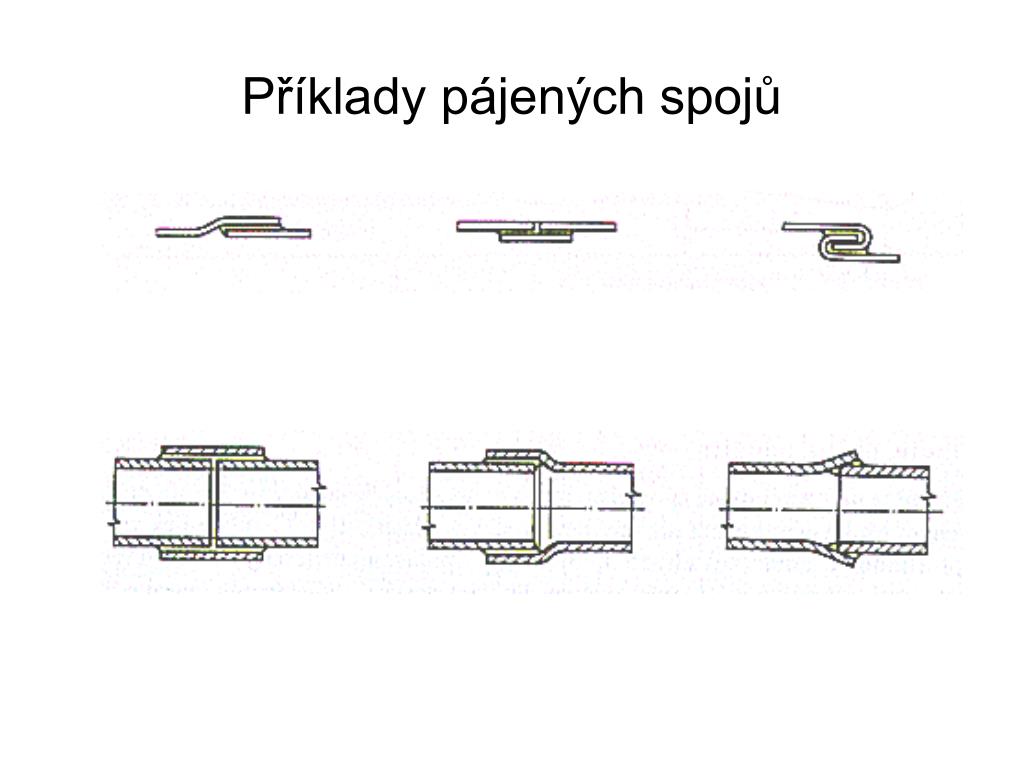

  10. Příklady pájených spojů

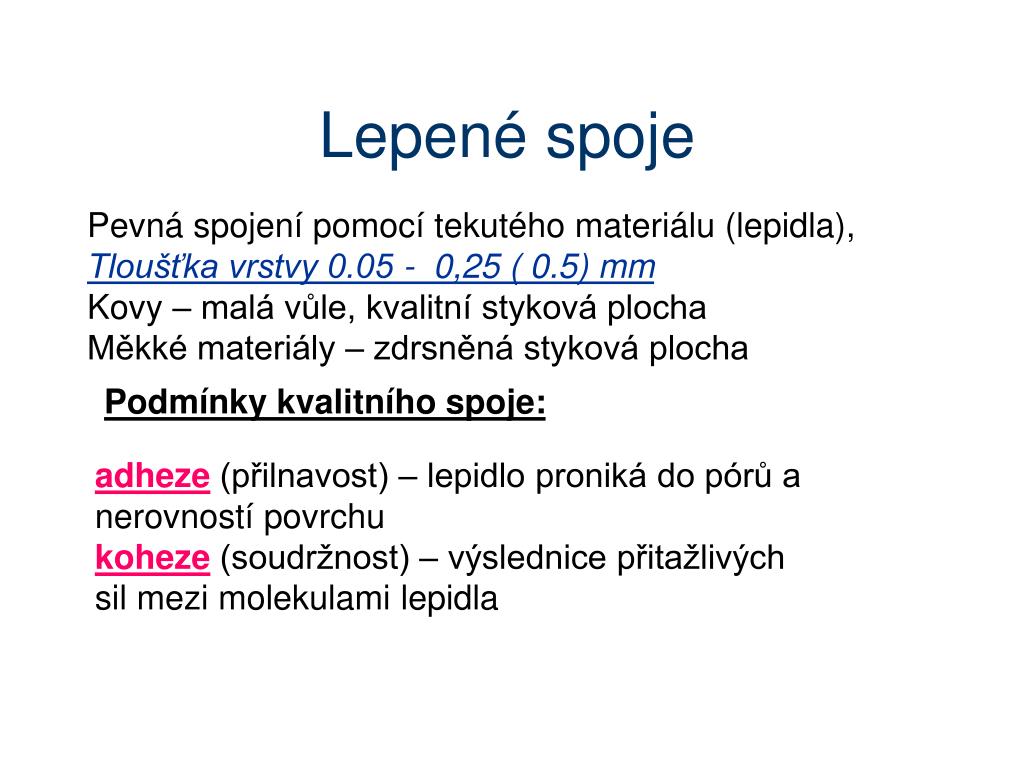

  11. Lepené spoje Pevná spojení pomocí tekutého materiálu (lepidla), Tloušťka vrstvy 0.05 - 0,25 ( 0.5) mm Kovy – malá vůle, kvalitní styková plocha Měkké materiály – zdrsněná styková plocha Podmínky kvalitního spoje: adheze (přilnavost) – lepidlo proniká do pórů a nerovností povrchu koheze(soudržnost) – výslednice přitažlivých sil mezi molekulami lepidla

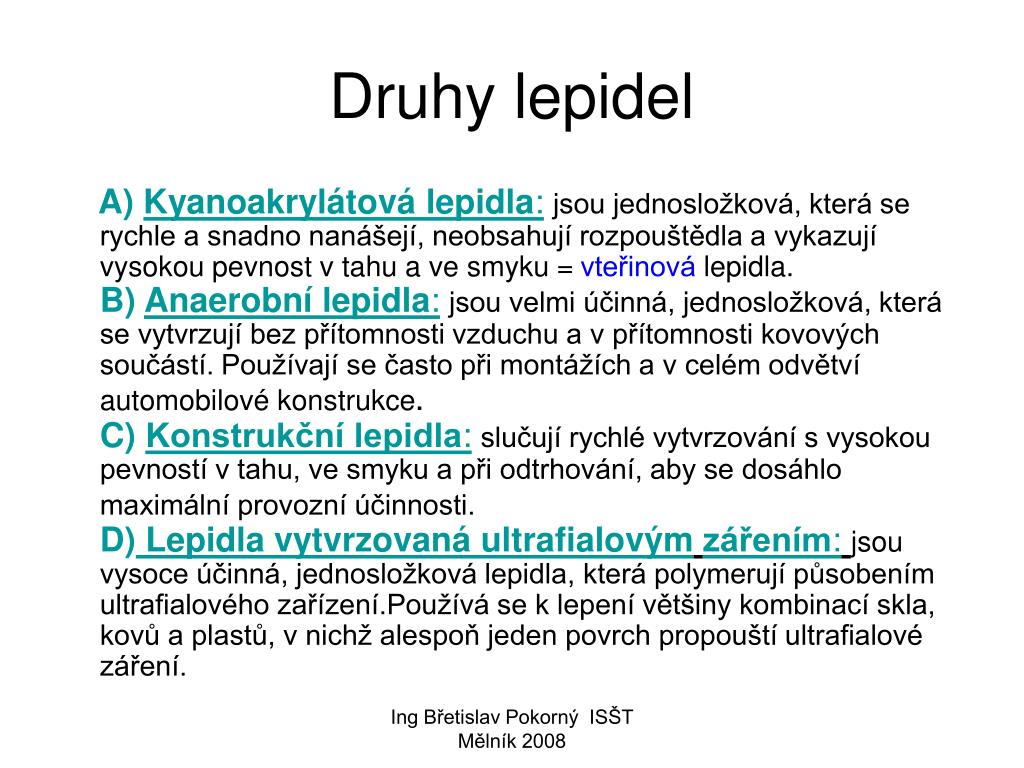

  12. Druhy lepidel A) Kyanoakrylátová lepidla:jsou jednosložková, která se rychle a snadno nanášejí, neobsahují rozpouštědla a vykazují vysokou pevnost v tahu a ve smyku = vteřinová lepidla.B) Anaerobní lepidla:jsou velmi účinná, jednosložková, která se vytvrzují bez přítomnosti vzduchu a v přítomnosti kovových součástí. Používají se často při montážích a v celém odvětví automobilové konstrukce.C) Konstrukční lepidla:slučují rychlé vytvrzování s vysokou pevností v tahu, ve smyku a při odtrhování, aby se dosáhlo maximální provozní účinnosti.D) Lepidla vytvrzovaná ultrafialovýmzářením:jsou vysoce účinná, jednosložková lepidla, která polymerují působením ultrafialového zařízení.Používá se k lepení většiny kombinací skla, kovů a plastů, v nichž alespoň jeden povrch propouští ultrafialové záření. Ing Břetislav Pokorný ISŠT Mělník 2008

  13. · · Kovové: v letectví i všeob. strojírenství pro spojování plechů, nádrží, rámů potrubí, nábojů na hřídeli, ap. při normální teplotě okolo 20° C · při zvýšené teplotě 20° ÷ 200° C · při vysoké teplotě okolo 200° C · Nekovové: ve všech oblastech pro spojování částí ze dřeva, PVC, keramiky, termosetů, skla, ap.  · při vysoké teplotě okolo 200° C a při tlaku Rozdělení lepených spojů Podle teploty a tlaku potřebných pro ztuhnutí lepidla: Podle spojovaných materiálů

  14. Druh teplota tuhnutí tlak při tuhnutí pevnost tPt [MPa] Polyester norm. ne až 20 Polyvinylacetát norm.– zvýš. ne až 30 Epoxidové pryskyřice norm.– zvýš. ne až 30 Syntetický kaučuk zvýš.– vysoká ano až 30 Fenolové pryskyřice zvýš.– vysoká ano až 30 Fenolformaldehyd zvýš.– vysoká ano až 30 Lepidla (orientačně)

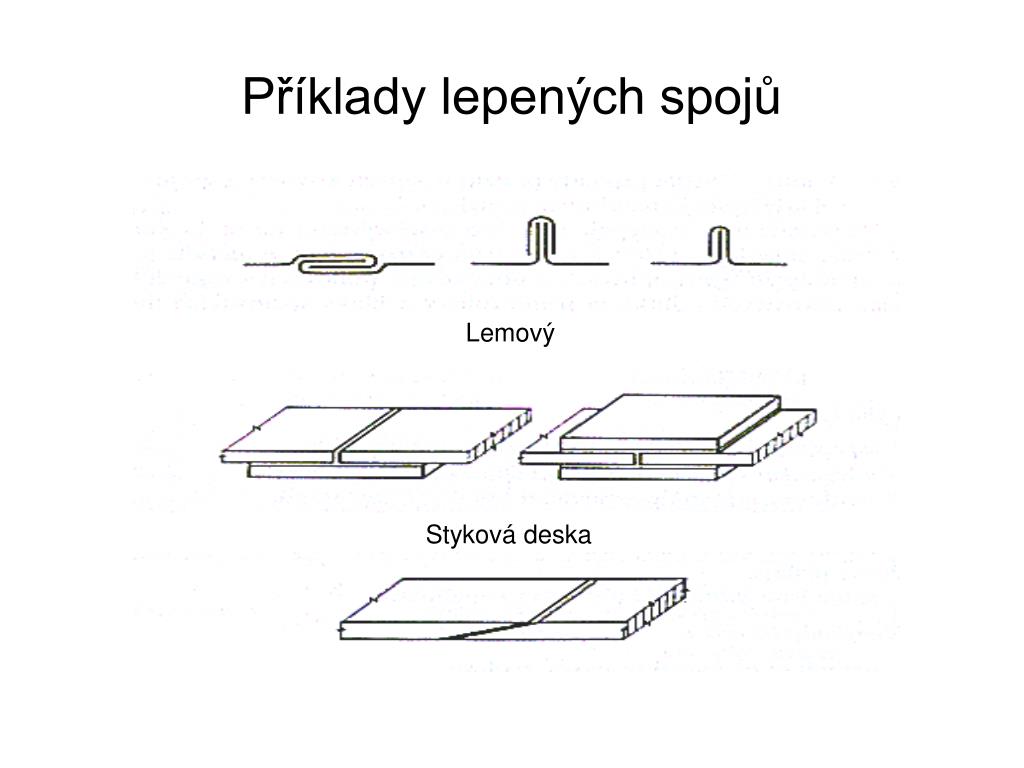

  15. Příklady lepených spojů Lemový Styková deska

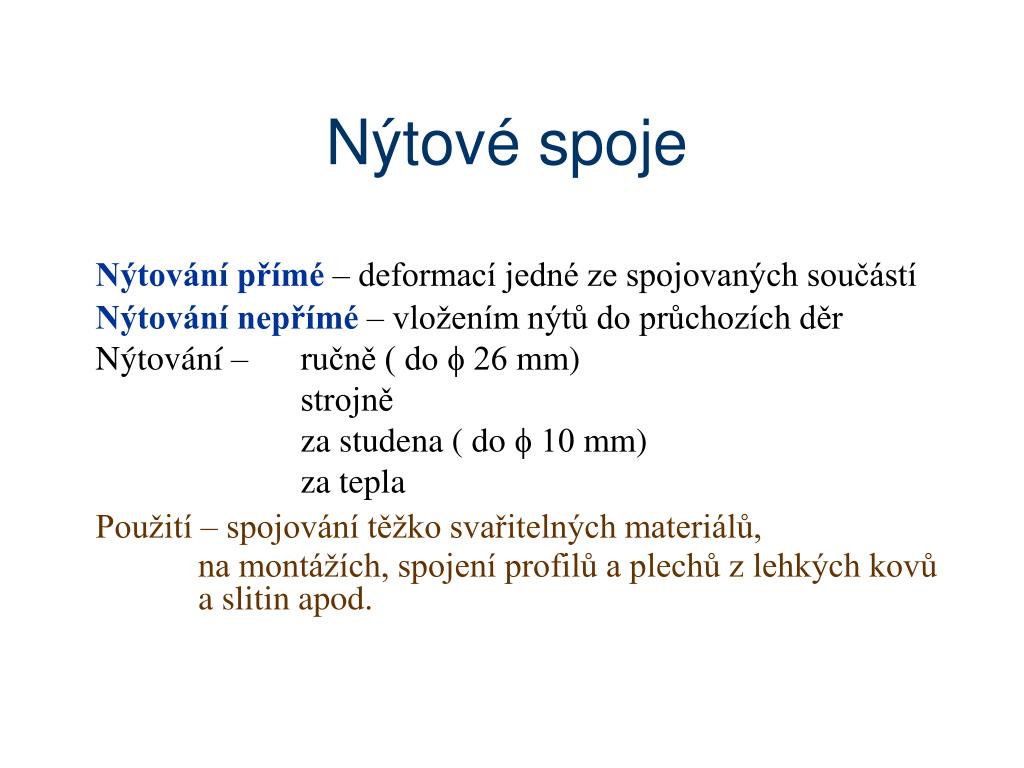

  16. Nýtové spoje Nýtování přímé – deformací jedné ze spojovaných součástí Nýtování nepřímé – vložením nýtů do průchozích děr Nýtování – ručně ( do f 26 mm) strojně za studena ( do f 10 mm) za tepla Použití – spojování těžko svařitelných materiálů, na montážích, spojení profilů a plechů z lehkých kovů a slitin apod.

  17. Nýtování přímé

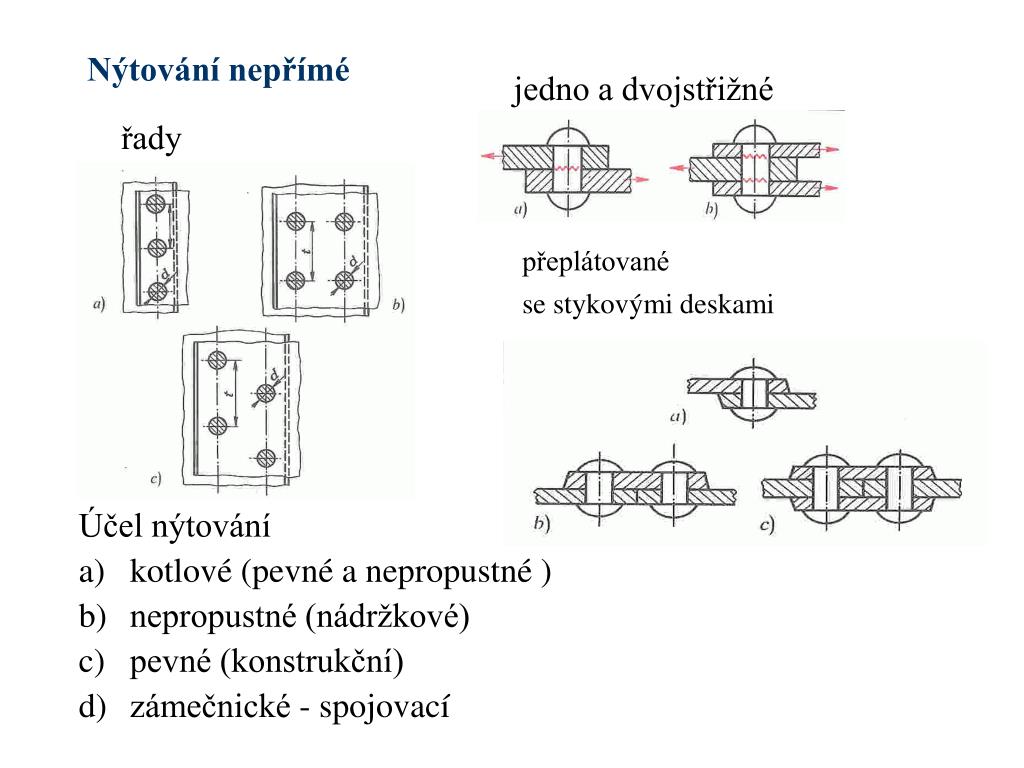

  18. Nýtování nepřímé jedno a dvojstřižné řady přeplátované se stykovými deskami • Účel nýtování • kotlové (pevné a nepropustné ) • nepropustné (nádržkové) • pevné (konstrukční) • zámečnické - spojovací

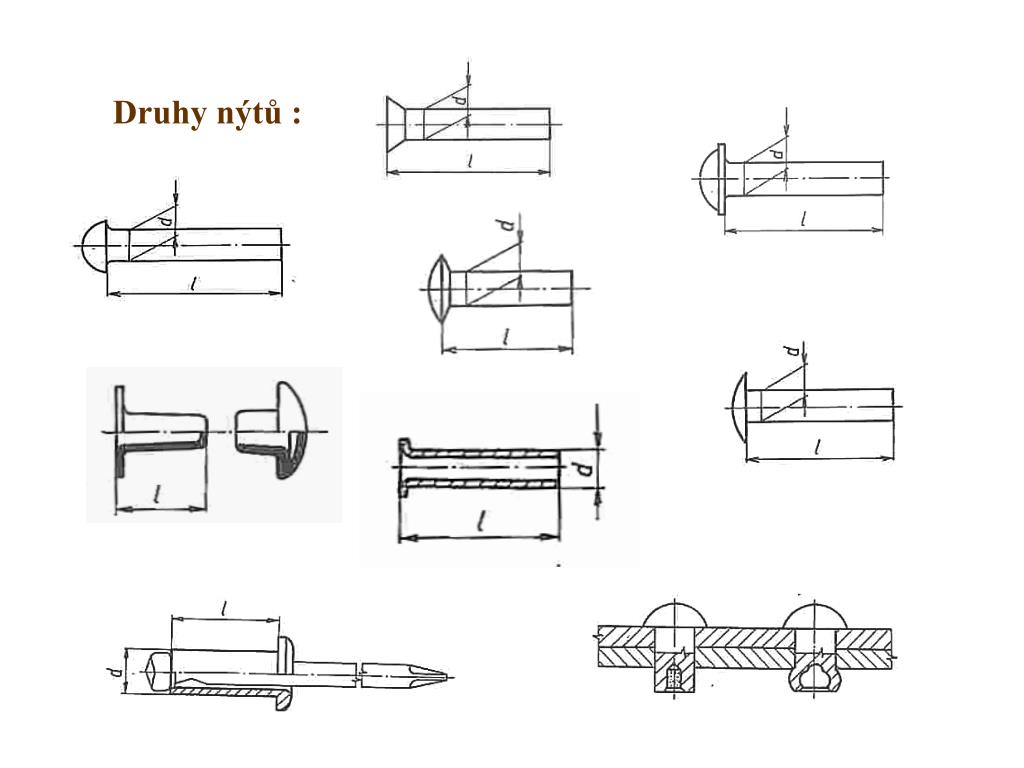

  19. Druhy nýtů :

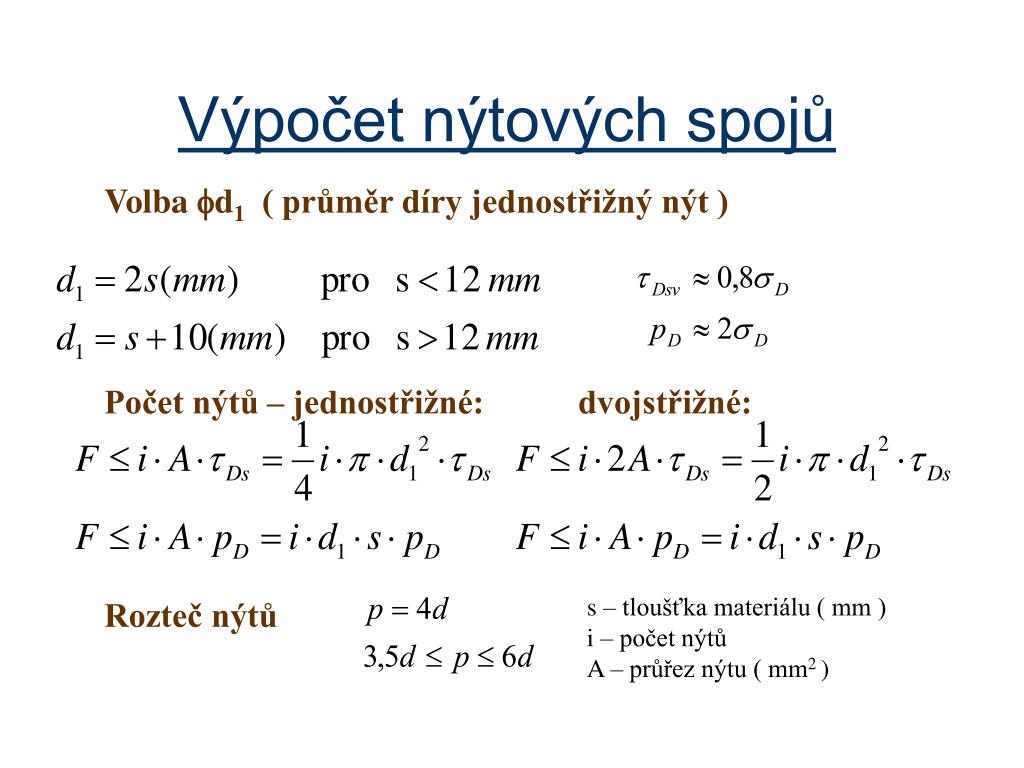

  20. Výpočet nýtových spojů Volba fd1 ( průměr díry jednostřižný nýt ) Počet nýtů – jednostřižné: dvojstřižné: s – tloušťka materiálu ( mm ) i – počet nýtů A – průřez nýtu ( mm2 ) Rozteč nýtů
