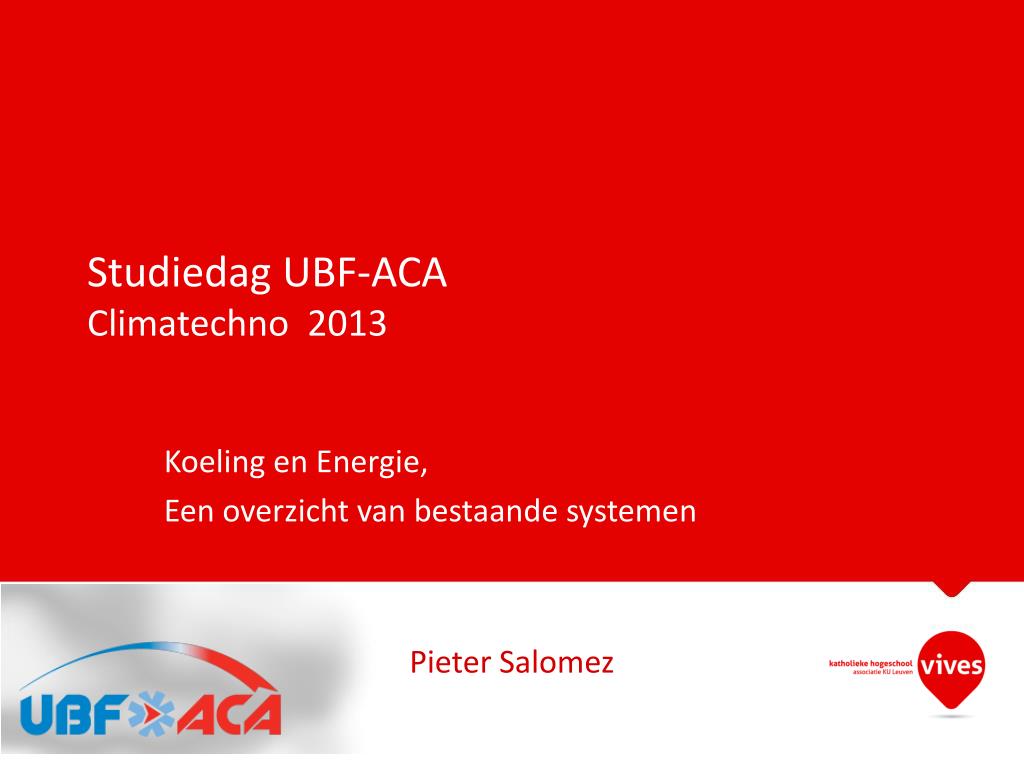

  1. Studiedag UBF-ACAClimatechno 2013 Koeling en Energie, Een overzicht van bestaande systemen Pieter Salomez

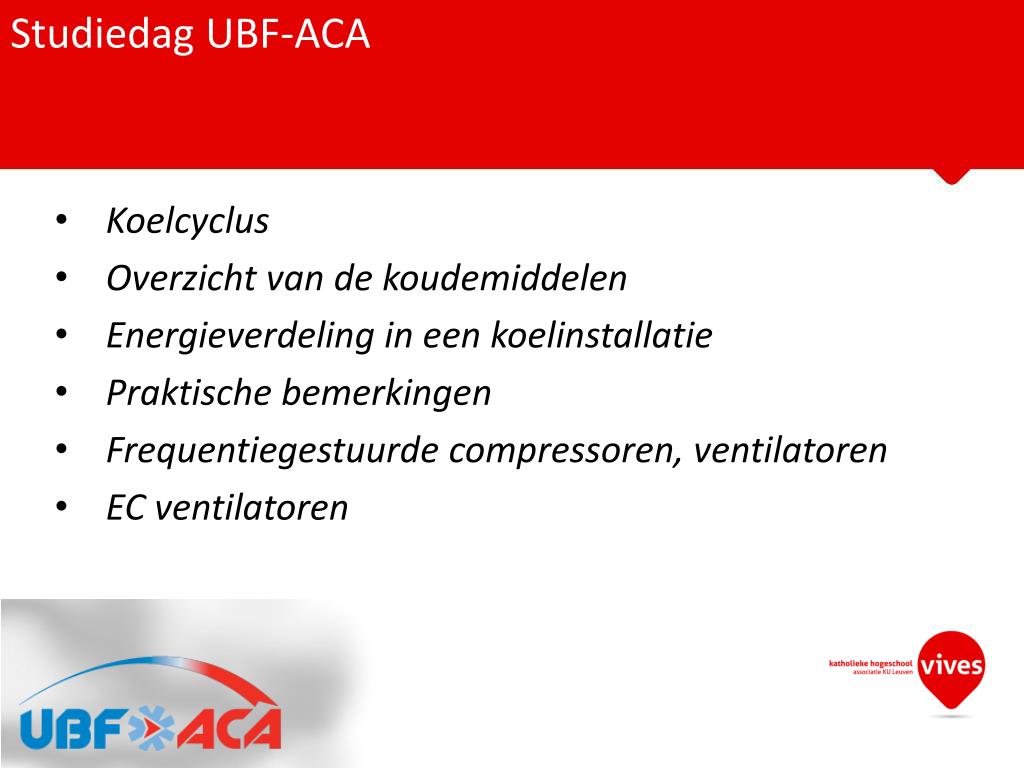

  2. Studiedag UBF-ACA • Koelcyclus • Overzicht van de koudemiddelen • Energieverdeling in een koelinstallatie • Praktische bemerkingen • Frequentiegestuurde compressoren, ventilatoren • EC ventilatoren

  3. Studiedag UBF-ACA Koelcyclus

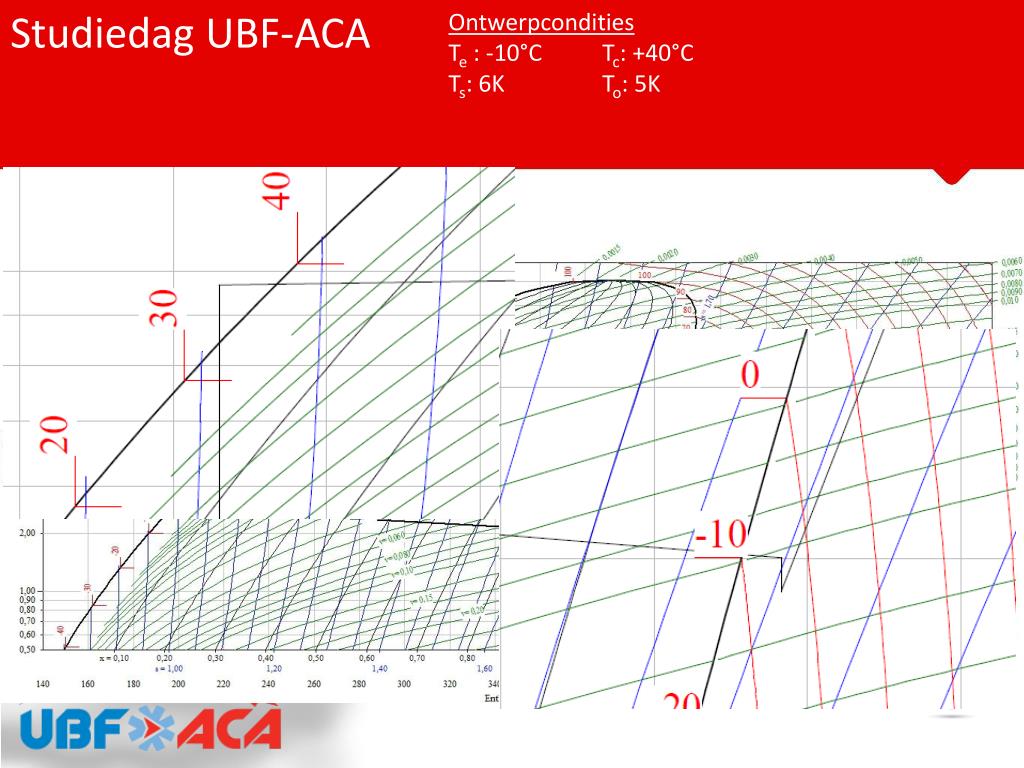

  4. Studiedag UBF-ACA Ontwerpcondities Te : -10°C Tc: +40°C Ts: 6K To: 5K

  5. Studiedag UBF-ACA Koudemiddelvergelijk

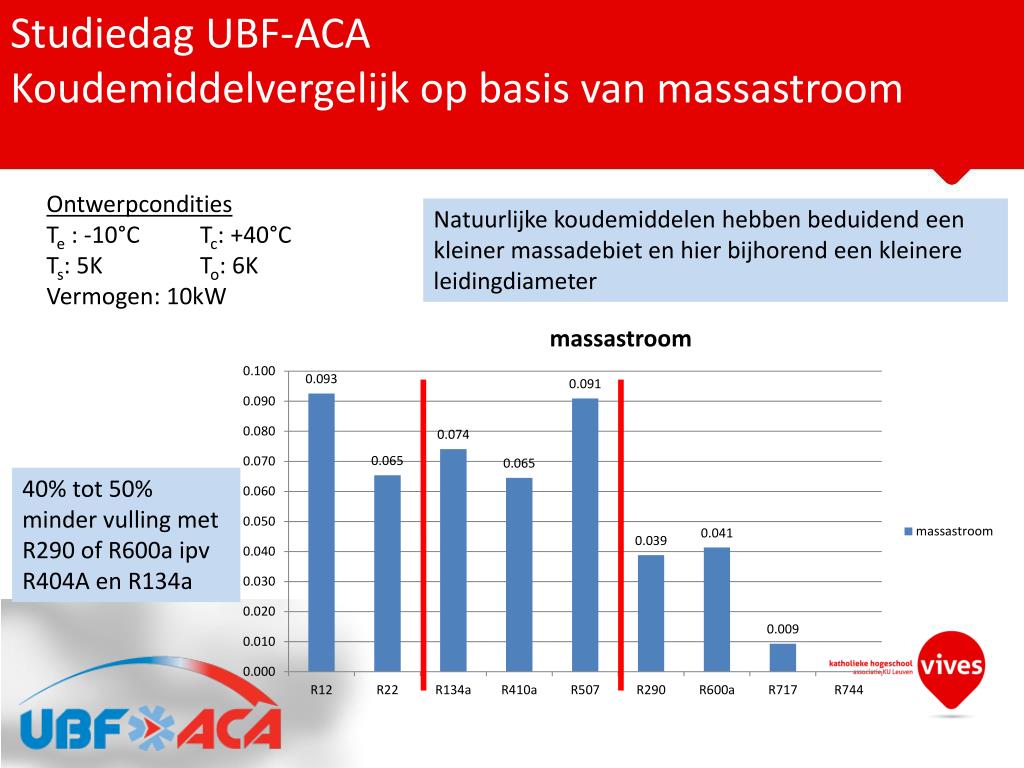

  6. Studiedag UBF-ACA Koudemiddelvergelijk op basis van massastroom Ontwerpcondities Te : -10°C Tc: +40°C Ts: 5K To: 6K Vermogen: 10kW Natuurlijke koudemiddelen hebben beduidend een kleiner massadebiet en hier bijhorend een kleinere leidingdiameter 40% tot 50% minder vulling met R290 of R600a ipv R404A en R134a

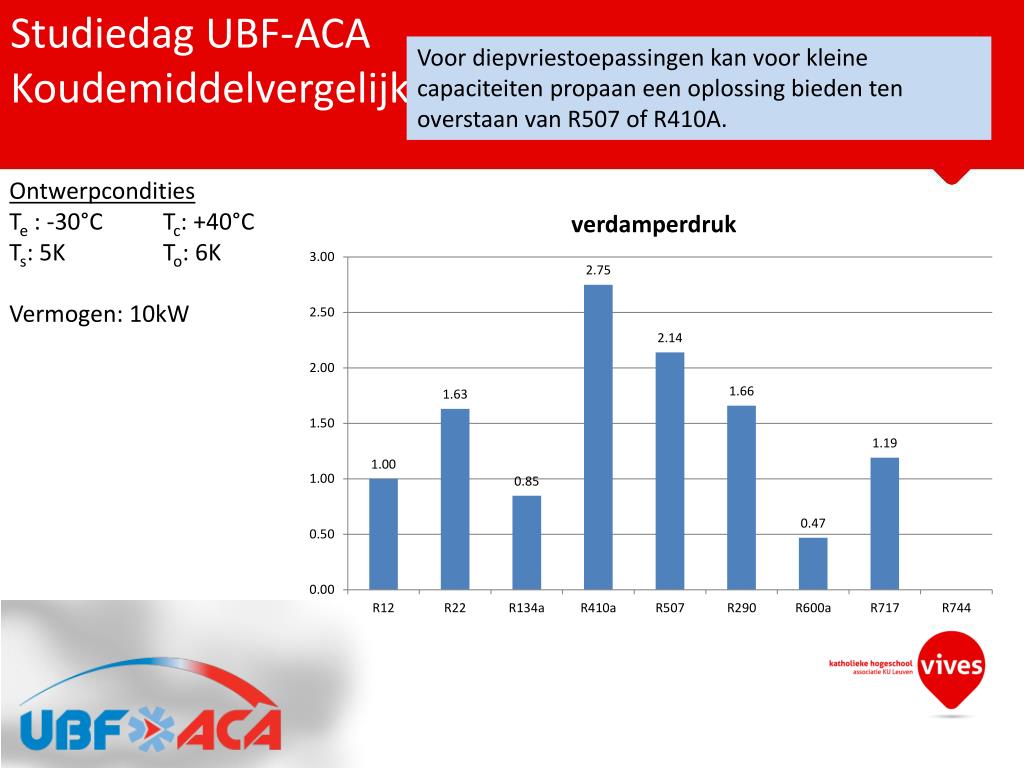

  7. Studiedag UBF-ACA Koudemiddelvergelijk op basis van verdamperdruk Voor diepvriestoepassingen kan voor kleine capaciteiten propaan een oplossing bieden ten overstaan van R507 of R410A. Ontwerpcondities Te : -30°C Tc: +40°C Ts: 5K To: 6K Vermogen: 10kW

  8. Studiedag UBF-ACA Koudemiddelvergelijk op basis van slagvolume Isobutaan heeft een duidelijk het grootste slagvolume Ontwerpcondities Te : -10°C Tc: +40°C Ts: 5K To: 6K Vermogen: 10kW

  9. Studiedag UBF-ACA Koudemiddelvergelijk op basis van drukverhouding Vanaf een drukverhouding van meer dan 8 gaan we praktisch gaan overschakelen naar een 2-traps systeem Ontwerpcondities Te : -30°C Tc: +40°C Ts: 5K To: 6K Vermogen: 10kW 2-Traps 1-Traps

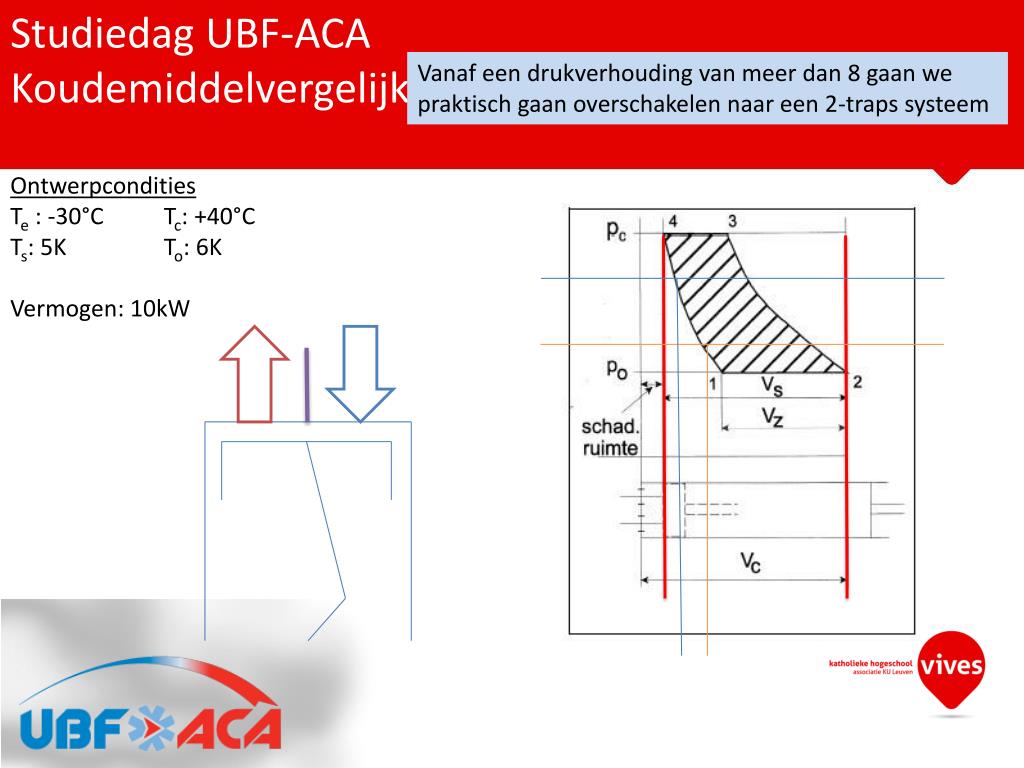

  10. Studiedag UBF-ACA Koudemiddelvergelijk op basis van drukverhouding Vanaf een drukverhouding van meer dan 8 gaan we praktisch gaan overschakelen naar een 2-traps systeem Ontwerpcondities Te : -30°C Tc: +40°C Ts: 5K To: 6K Vermogen: 10kW

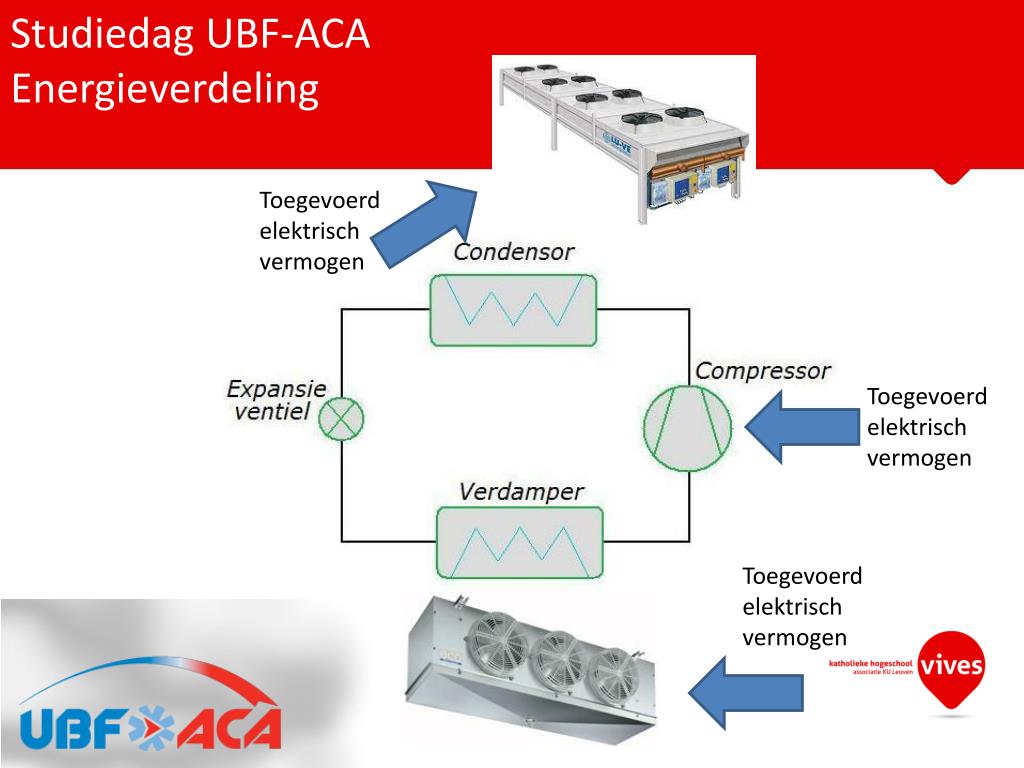

  11. Studiedag UBF-ACA Energieverdeling Toegevoerd elektrisch vermogen Toegevoerd elektrisch vermogen Toegevoerd elektrisch vermogen

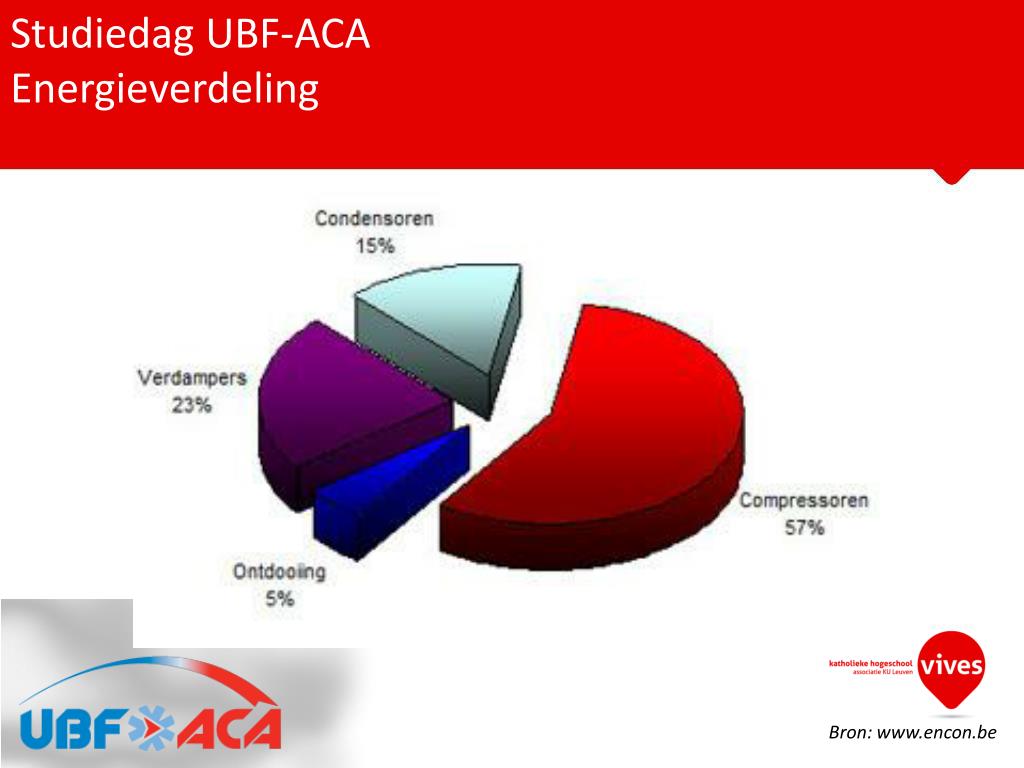

  12. Studiedag UBF-ACA Energieverdeling Bron: www.encon.be

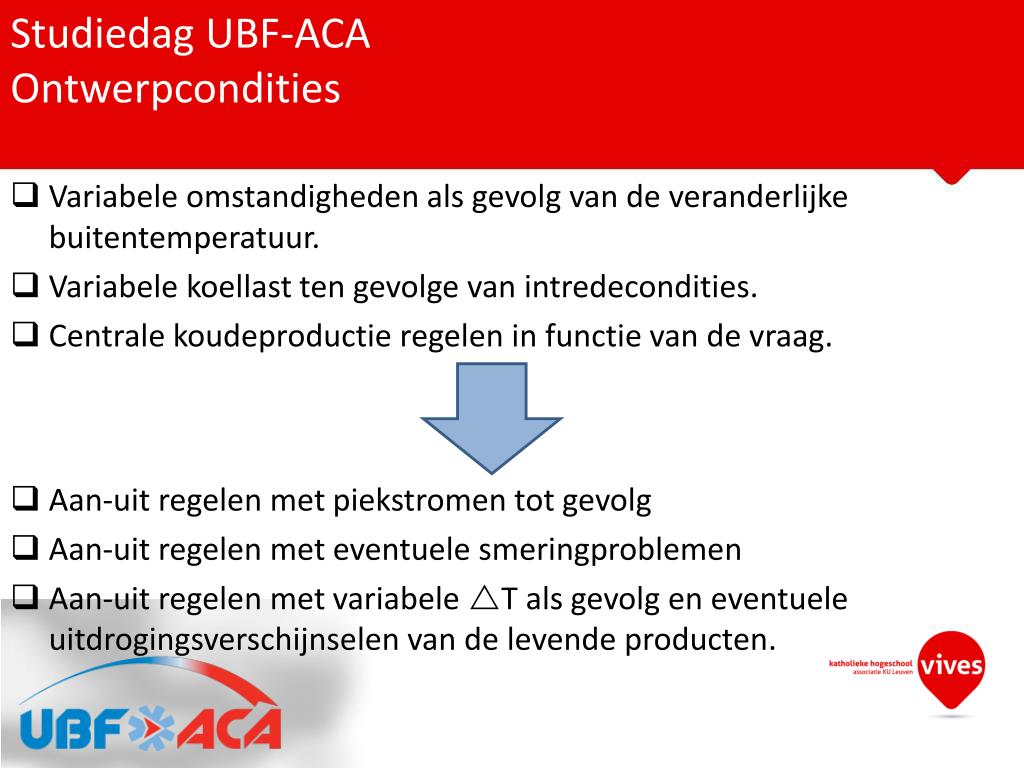

  13. Studiedag UBF-ACA Ontwerpcondities • Variabele omstandigheden als gevolg van de veranderlijke buitentemperatuur. • Variabele koellast ten gevolge van intredecondities. • Centrale koudeproductie regelen in functie van de vraag. Aan-uit regelen met piekstromen tot gevolg Aan-uit regelen met eventuele smeringproblemen Aan-uit regelen met variabele T als gevolg en eventuele uitdrogingsverschijnselen van de levende producten.

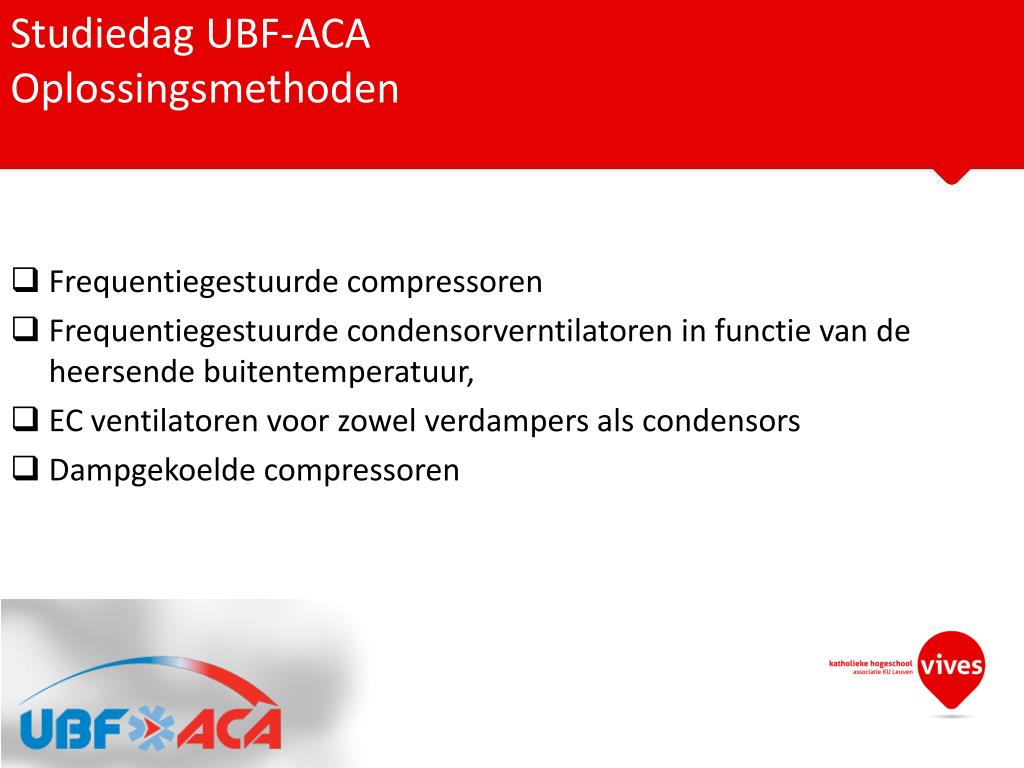

  14. Studiedag UBF-ACA Oplossingsmethoden • Frequentiegestuurde compressoren • Frequentiegestuurde condensorverntilatoren in functie van de heersende buitentemperatuur, • EC ventilatoren voor zowel verdampers als condensors • Dampgekoelde compressoren

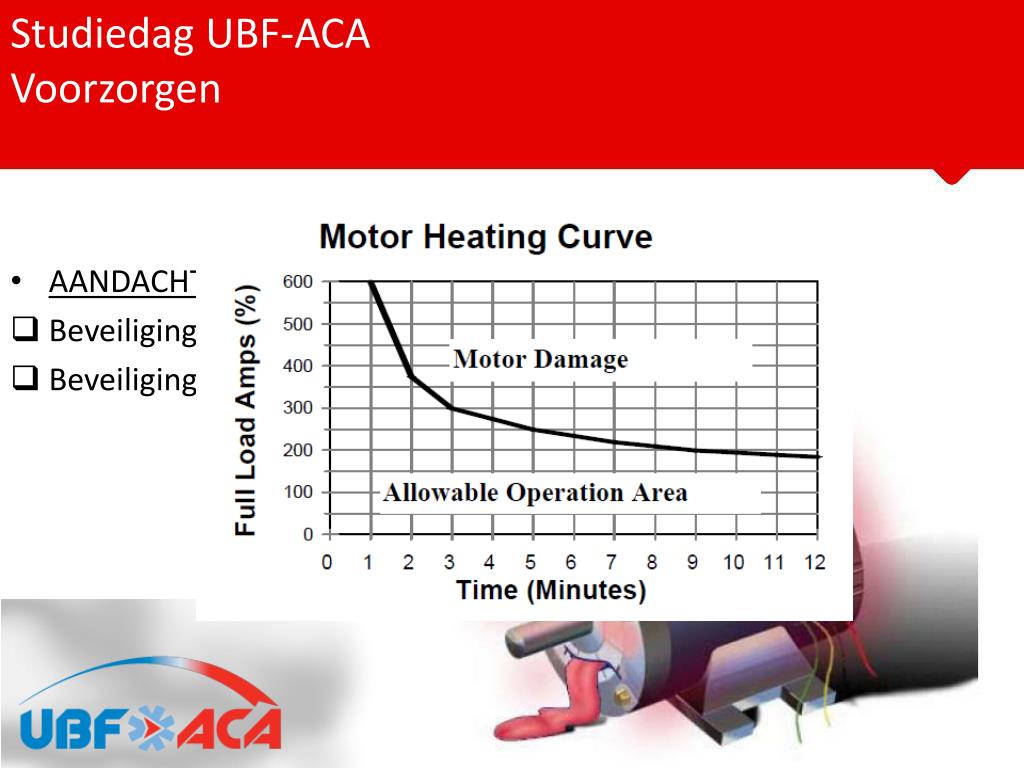

  15. Studiedag UBF-ACA Voorzorgen • AANDACHTSPUNTEN • Beveiliging tegen overstroom • Beveiliging tegen overbelasting

  16. Studiedag UBF-ACA COP vergelijking • INVLOED OP DE COMPRESSOR PRESTATIES • De berekening is uitgevoerd voor een Mycom 200VLD compressor die enerzijds aan de hand van een schuifregeling, anderzijds aan de hand van een toerentalregeling is uitgevoerd.

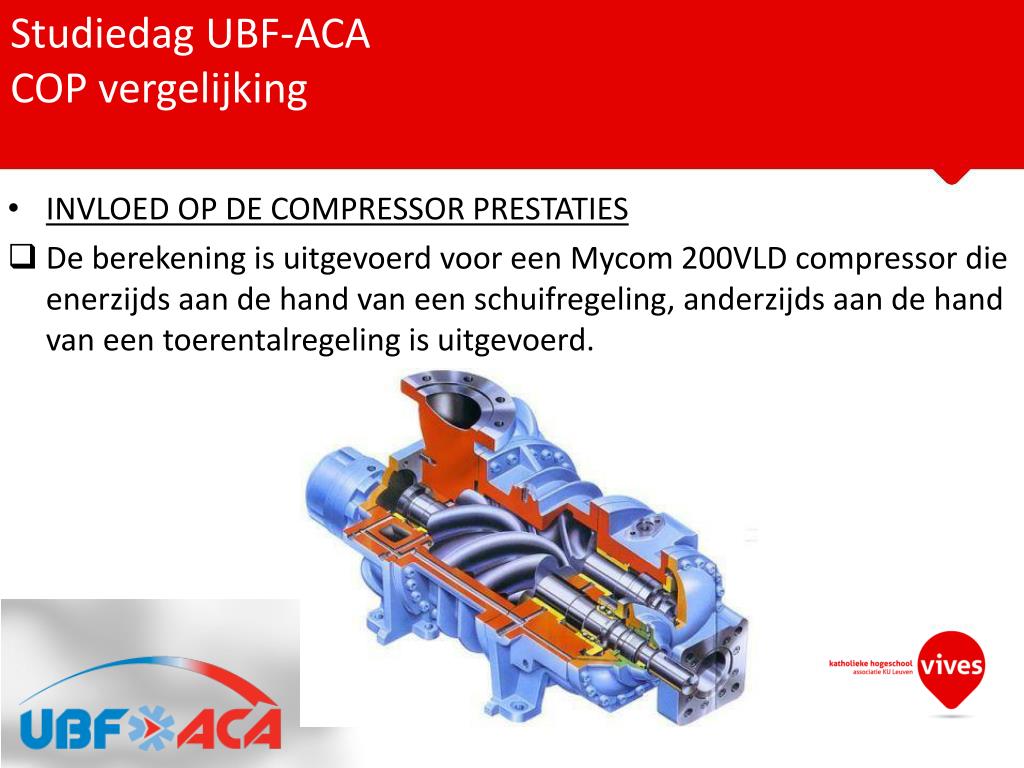

  17. Studiedag UBF-ACA COP bij schuifregeling en FO regeling

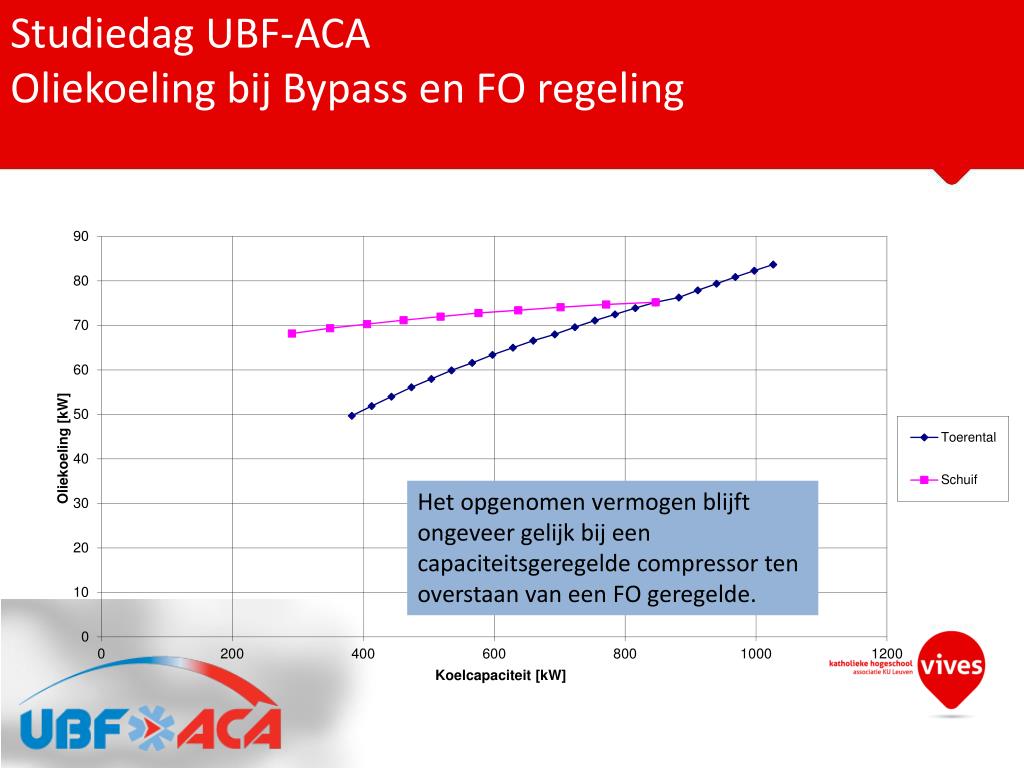

  18. Studiedag UBF-ACA Oliekoeling bij Bypass en FO regeling Het opgenomen vermogen blijft ongeveer gelijk bij een capaciteitsgeregelde compressor ten overstaan van een FO geregelde.

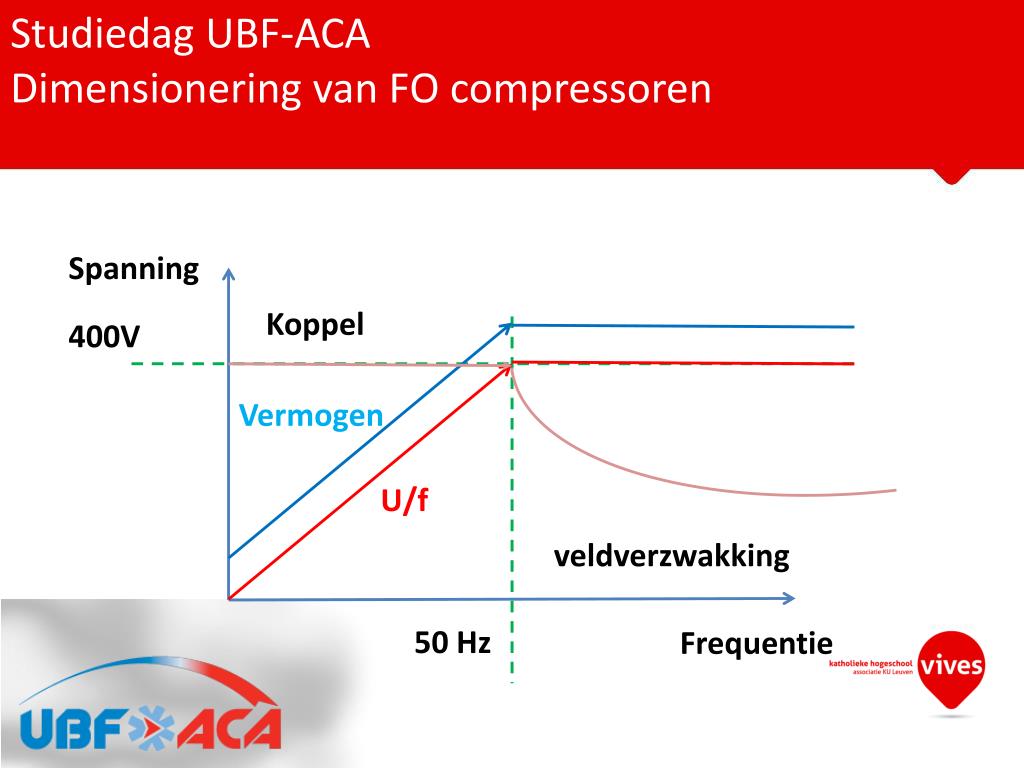

  19. Studiedag UBF-ACA Dimensionering van FO compressoren Spanning Koppel 400V Vermogen U/f veldverzwakking 50 Hz Frequentie

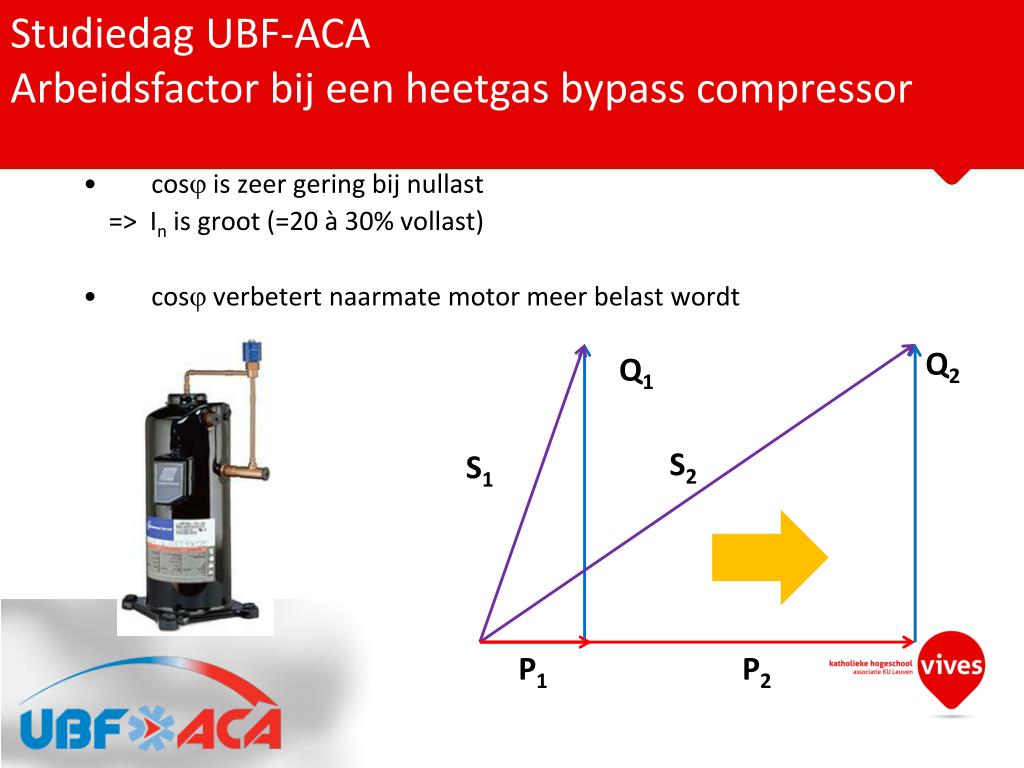

  20. Studiedag UBF-ACA Arbeidsfactor bij een heetgas bypass compressor • cos is zeer gering bij nullast => In is groot (=20 à 30% vollast) • cos verbetert naarmate motor meer belast wordt Q2 Q1 S2 S1 P1 P2

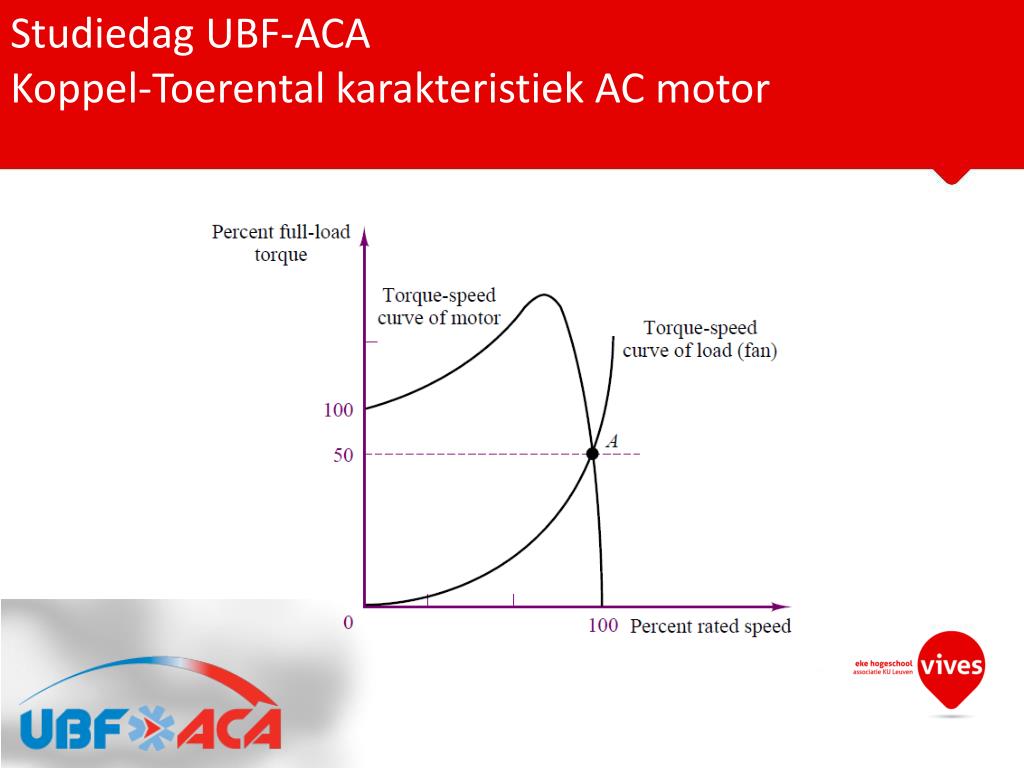

  21. Studiedag UBF-ACA Koppel-Toerental karakteristiek AC motor

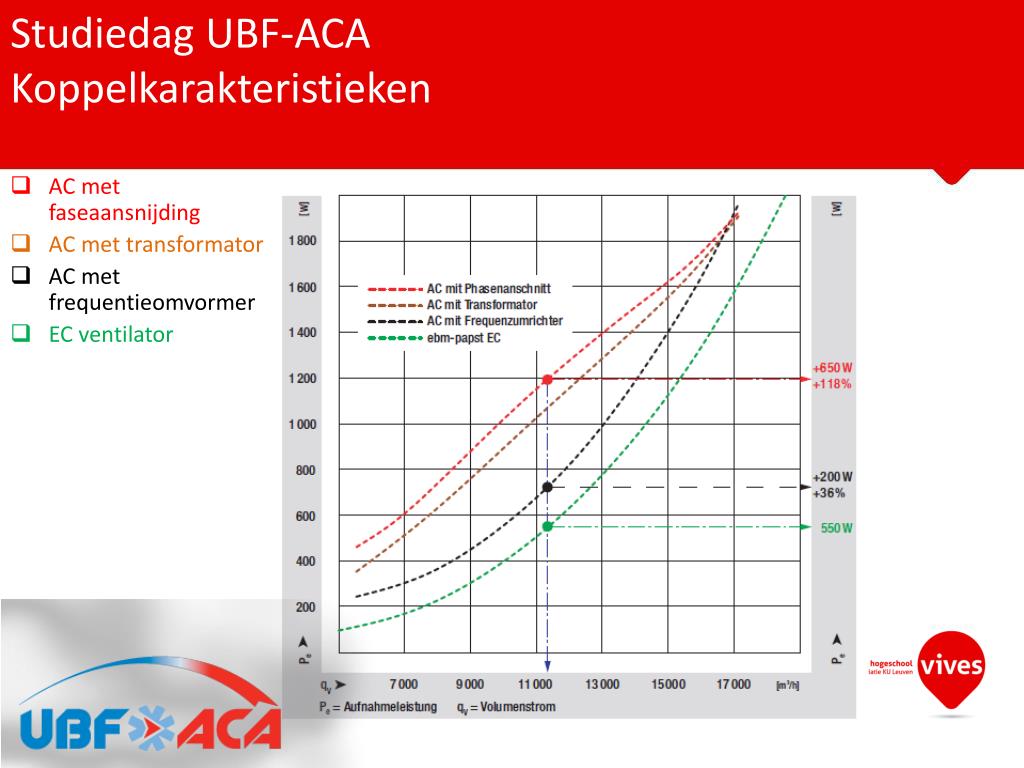

  22. Studiedag UBF-ACA Koppelkarakteristieken • AC met faseaansnijding • AC met transformator • AC met frequentieomvormer • EC ventilator

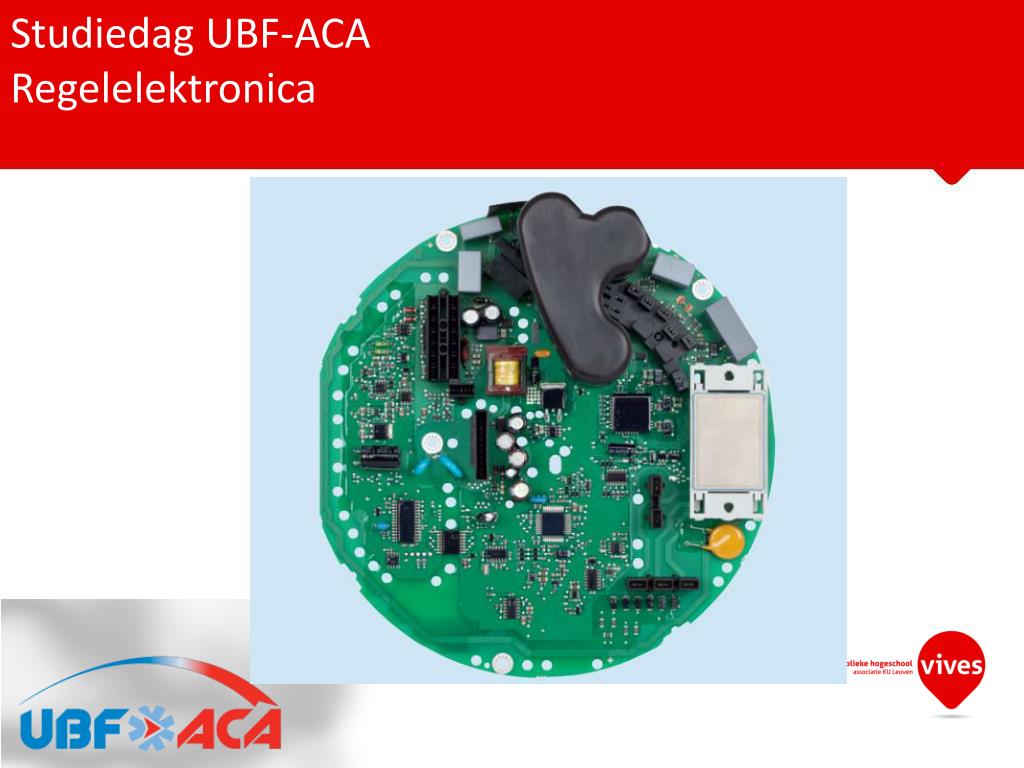

  23. Studiedag UBF-ACA Regelelektronica

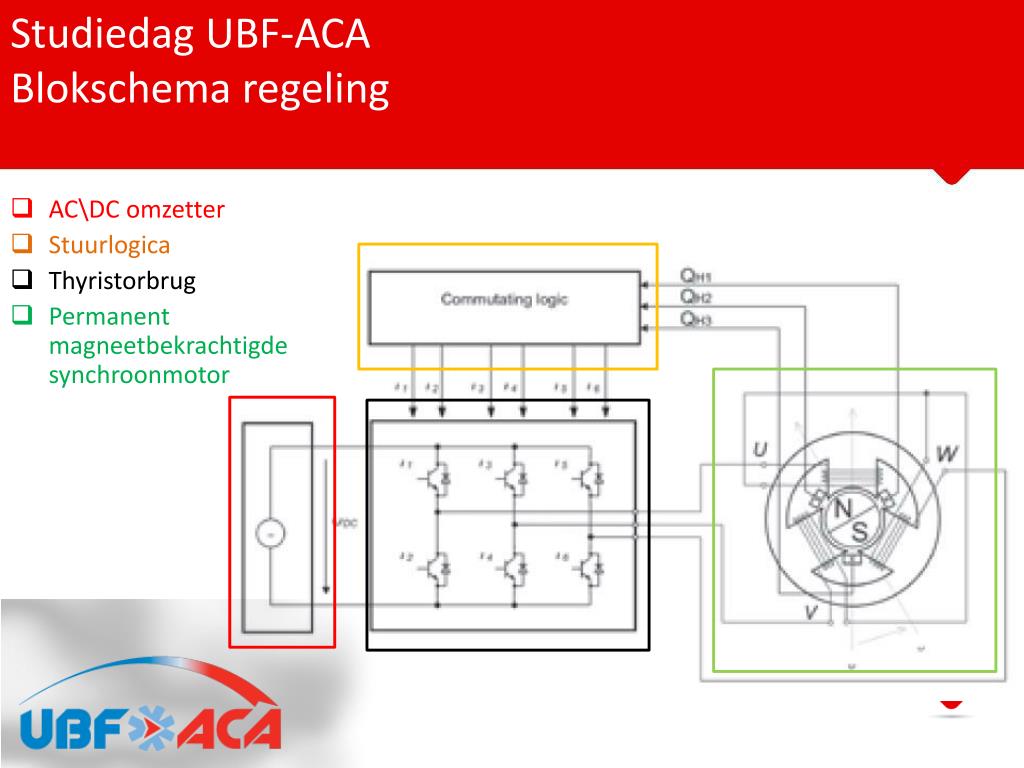

  24. Studiedag UBF-ACA Blokschema regeling • AC\DC omzetter • Stuurlogica • Thyristorbrug • Permanent magneetbekrachtigde synchroonmotor

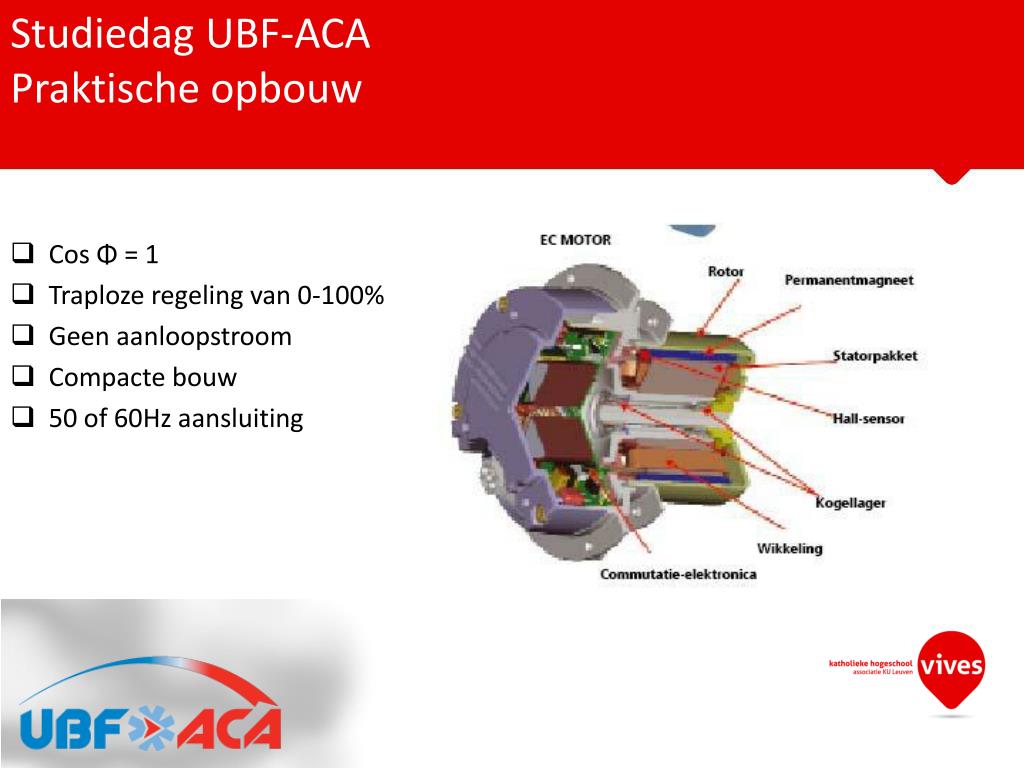

  25. Studiedag UBF-ACA Praktische opbouw • CosΦ = 1 • Traploze regeling van 0-100% • Geen aanloopstroom • Compacte bouw • 50 of 60Hz aansluiting

  26. Studiedag UBF-ACA Vraagstelling http://www.vzw-bachelor.be/leren/h&b.htm
