ATF 用磁場測定装置評価 2005 年９月 増澤

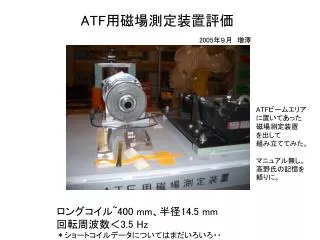

1. ATF用磁場測定装置評価2005年９月　増澤 ATFビームエリア に置いてあった 磁場測定装置 を出して 組み立ててみた。 マニュアル無し。 高野氏の記憶を 頼りに。 ロングコイル~400 mm、半径14.5 mm 回転周波数＜3.5 Hz ＊ショートコイルデータについてはまだいろいろ・・

2. 放医研卓上シンクロトロン用？四極電磁石を測定してみた。ボアは32mmよりやや大きい。コア長＜１０cm放医研卓上シンクロトロン用？四極電磁石を測定してみた。ボアは32mmよりやや大きい。コア長＜１０cm • まず信号線が切れて いないか、錆び付いて いないか、等々見た。 • 3Hzデータと • 2Hzデータを比較 • 10回分のばらつき

3. 時系列データ 最初のシグナル。 コイルが擦って回転している 様子があった。 →次回からはなくなった。 理由はよくわからない。

4. 周波数解析　 AmplitudeはQuadrupole(n=2)成分でnormalize ws 回転ムラから 出るside band n=2 n=3 n=1

5. Side bandの式 SB amplitude SB周波数 メイン周波数

6. 計算との比較（１） データ wo=6(1±5e-03)Hz ws＝ wo /4 (1±1e-02)Hz A=8e-04 Background→random simulation ws このピークを SBの式から 出してみる。

7. 計算との比較（２） wo=6(1±5e-03)Hz ws＝ wo /2 (1±1e-02)Hz A=8e-04 Background→random で下図のような（偽の）n=3（六極） 成分を作ることが出来る。 データ simulation このシステムには wo /4の回転ムラがある。 10-3 5e-04分 n=3のピークがマグネットの 六極成分だけを表していると いう保証はないのでは。 10-4

8. 2Hz回転の時のデータ　 AmplitudeはQuadrupole(n=2)成分でnormalize Side band多数あり。 n=3 n=1 n=2

9. あるQMagを連続測定した時のデータ（１0回分）by ATFシステム 測定する度に全く違う データを出すという訳 ではない。 n=3については10回分 σで2e-04程度の 再現性。 s=2e-04

10. あるQMagを連続測定した時のデータ（１４回分）by KEKBハーモニックコイルシステム n=3については14回分 σで1e-05程度の 再現性。
