-.-. EXPERIMENTO Nº 4. SISTEMA INTEGRADO DE ACCESO SATELITAL . -.-. SISTEMA INTEGRADO DE ACCESO SATELITAL. Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 :.

curt
Télécharger la présentation

-.-

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. -.-

  2. EXPERIMENTO Nº 4 SISTEMA INTEGRADO DE ACCESO SATELITAL -.-

  3. SISTEMA INTEGRADO DE ACCESO SATELITAL Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-

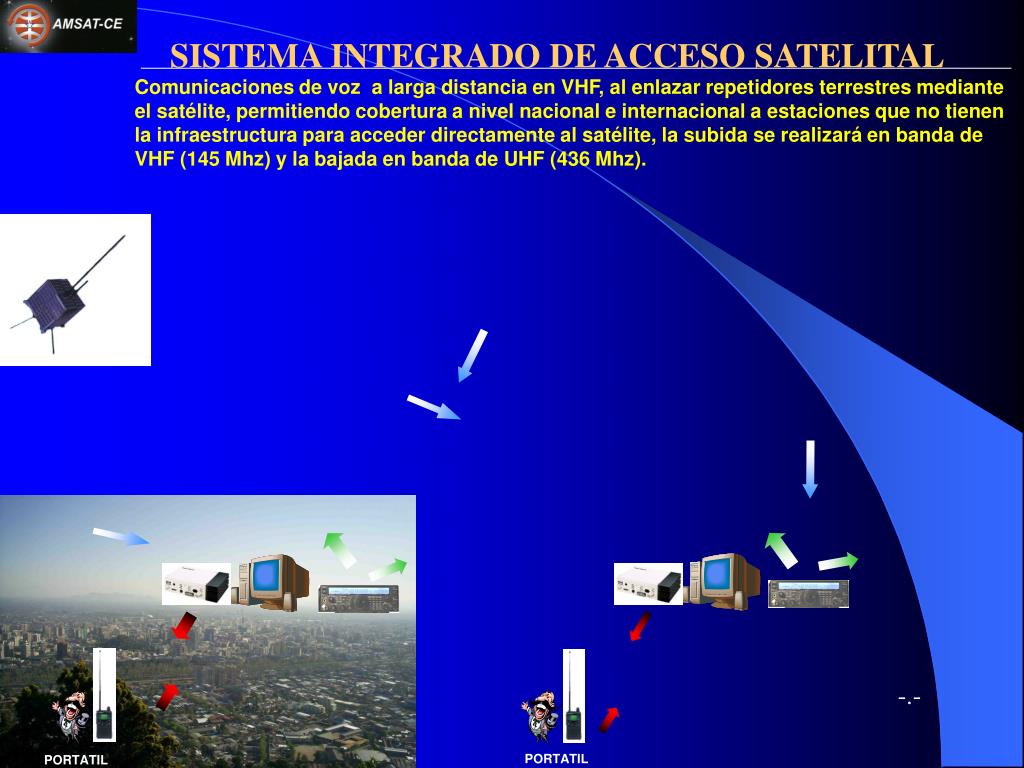

  4. SISTEMA INTEGRADO DE ACCESO SATELITAL Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). PORTATIL PORTATIL

  5. SISTEMA INTEGRADO DE ACCESO SATELITAL Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). PORTATIL PORTATIL

  6. SISTEMA INTEGRADO DE ACCESO SATELITAL Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). -.- PORTATIL PORTATIL

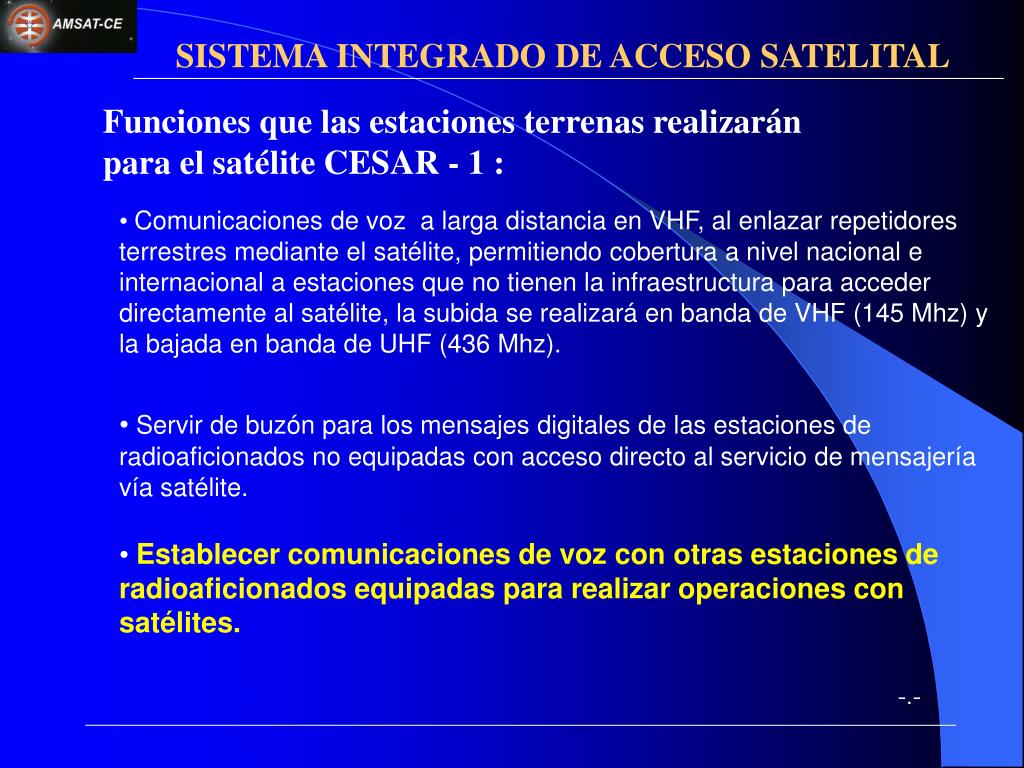

  7. SISTEMA INTEGRADO DE ACCESO SATELITAL Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-

  8. SISTEMA INTEGRADO DE ACCESO SATELITAL Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite.

  9. SISTEMA INTEGRADO DE ACCESO SATELITAL Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite

  10. SISTEMA INTEGRADO DE ACCESO SATELITAL Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite -.-

  11. SISTEMA INTEGRADO DE ACCESO SATELITAL Funciones que las estaciones terrenas realizarán para el satélite CESAR - 1 : • Comunicacionesde voz a larga distancia en VHF, al enlazar repetidores terrestres mediante el satélite, permitiendo cobertura a nivel nacional e internacional a estaciones que no tienen la infraestructura para acceder directamente al satélite, la subida se realizará en banda de VHF (145 Mhz) y la bajada en banda de UHF (436 Mhz). • Servir de buzón para los mensajes digitales de las estaciones de radioaficionados no equipadas con acceso directo al servicio de mensajería vía satélite. • Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-

  12. SISTEMA INTEGRADO DE ACCESO SATELITAL Establecer comunicaciones de voz con otras estaciones de radioaficionados equipadas para realizar operaciones con satélites. -.-

  13. SUBSISTEMAS PRINCIPALES -.-

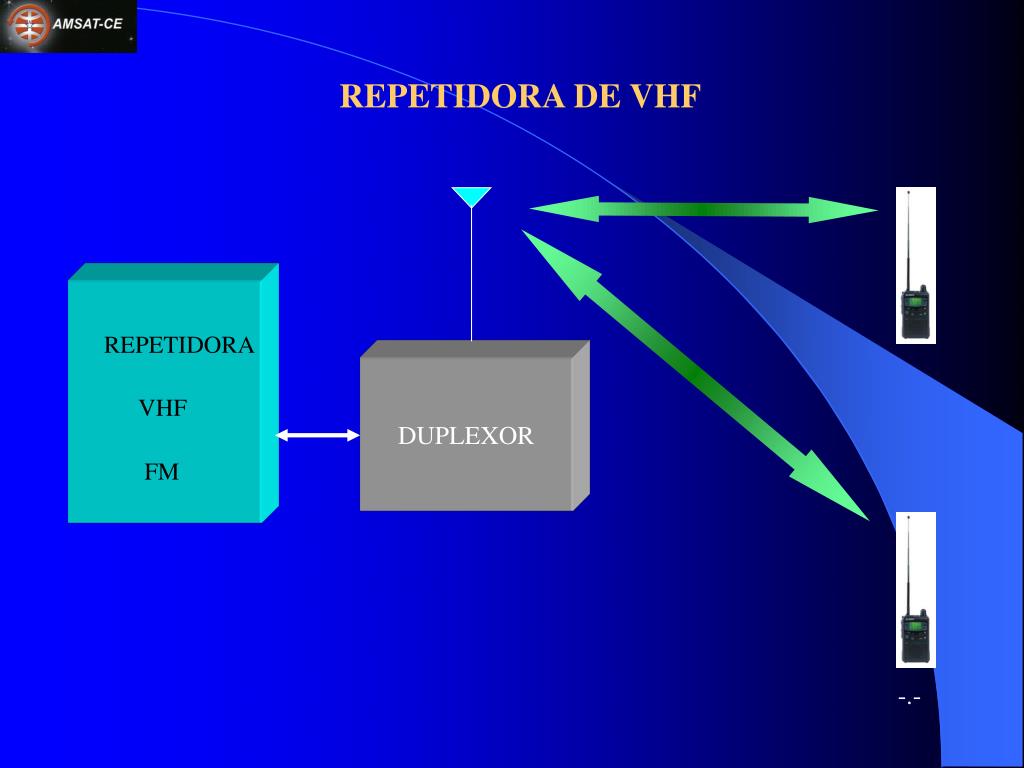

  14. REPETIDORA VHF FM REPETIDORA DE VHF DUPLEXOR -.-

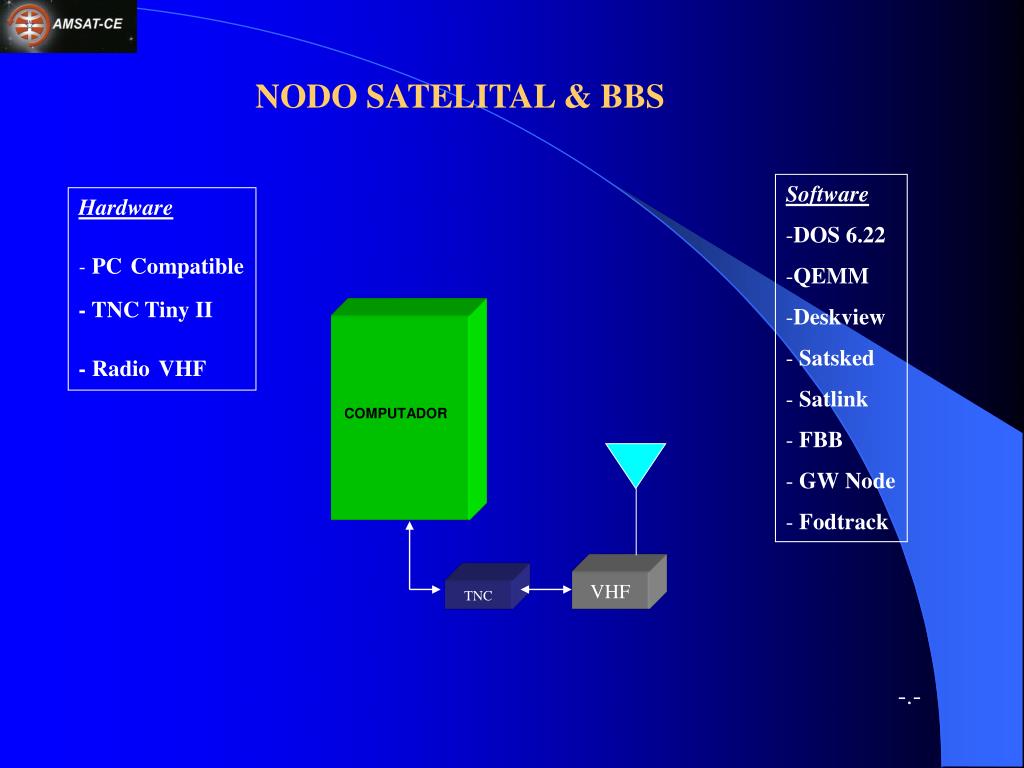

  15. COMPUTADOR NODO SATELITAL& BBS • Software • DOS 6.22 • QEMM • Deskview • Satsked • Satlink • FBB • GW Node • Fodtrack Hardware - PCCompatible - TNC Tiny II - RadioVHF VHF TNC -.-

  16. LPT 1 TX TXD RX RXD PTT COMPUTADOR CAT ESTACIONTERRENASATELITAL PRE UHF INDICADOR ROTOR FODTRACK R O T O R AZ / EL FILTRO FT-736R 145 MHz 436 MHz TNC NB96 -.-

  17. PRE UHF INDICADOR DEL ROTOR FODTRACK R O T O R A Z / E L FILTRO REPETIDOR LPT 1 FT-736R VHF 145 MHz 436 MHz DUPLEXOR TX TXD TNC NB96 RX FM RXD PTT COMPUTADOR CAT RX TX PTT RX TX PTT SWITCH CD CD TX RX PTT INTERFAZ DE AUDIO Y CONTROL ENLACE DE REPETIDORAS VÍA SATÉLITE -.-

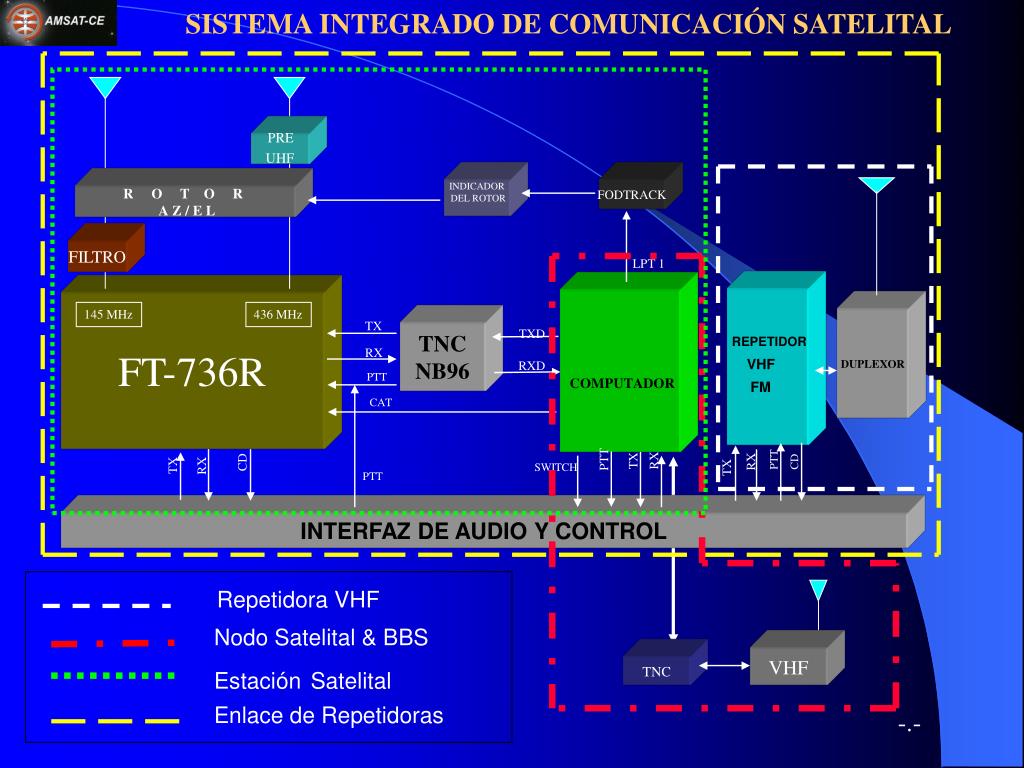

  18. SISTEMA INTEGRADO DE COMUNICACIÓN SATELITAL REPETIDOR VHF FM COMPUTADOR Repetidora VHF Nodo Satelital & BBS EstaciónSatelital VHF Enlace de Repetidoras TNC PRE UHF INDICADOR DEL ROTOR FODTRACK R O T O R A Z / E L FILTRO LPT 1 FT-736R 145 MHz 436 MHz DUPLEXOR TX TXD TNC NB96 RX RXD PTT CAT PTT RX TX RX PTT CD CD TX RX TX SWITCH PTT INTERFAZ DE AUDIO Y CONTROL -.-

  19. USOS ADICIONALES DE LAS ESTACIONES TERRENAS Funciones con otros satélites • Buzón digitalsatelital para estaciones de radioaficionados no equipadas con • acceso directo al servicio de mensajería vía satélite. • Comunicaciones de voz con otras estaciones de radioaficionados equipadas • para operaciones satelitales. • Enlaces de repetidores utilizando otros satélites. Funciones durante períodos sin satélites a la vista : • Sistema de mensajería digital entre estaciones de packet locales. • Repetidoras convencionales de voz en VHF. -.-

  20. GRACIAS POR SU ATENCIÓN www.amsat.cl -.-
