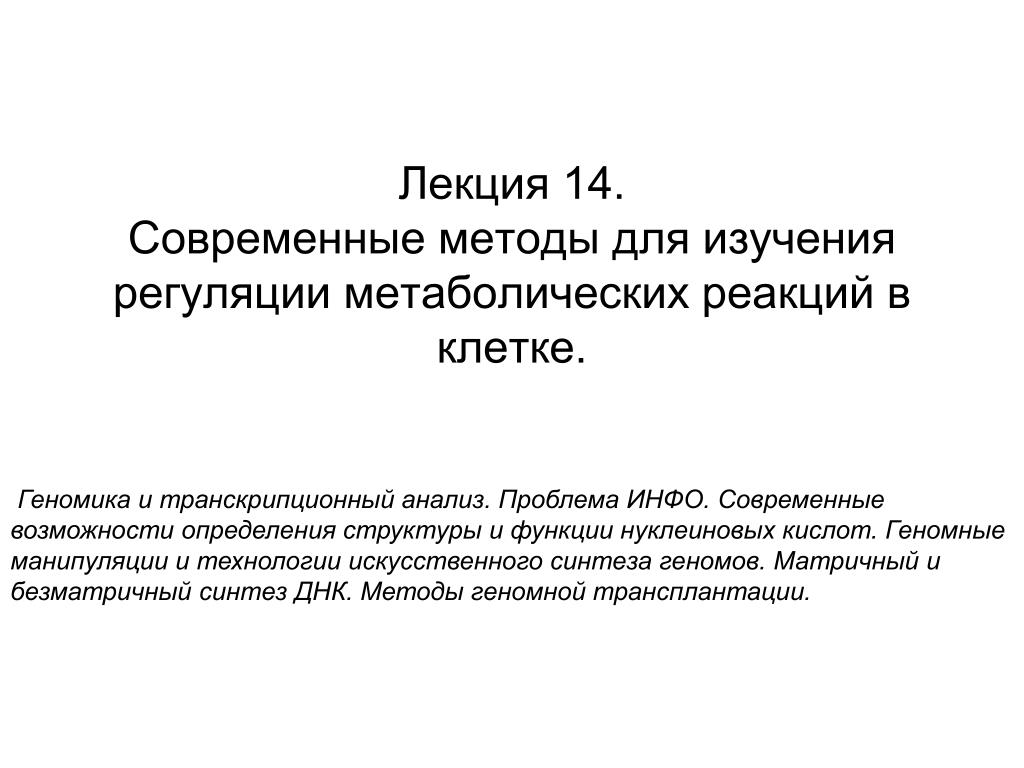

  1. Лекция 14. Современные методы для изучения регуляции метаболических реакций в клетке. Геномика и транскрипционный анализ. Проблема ИНФО. Современные возможности определения структуры и функции нуклеиновых кислот. Геномные манипуляции и технологии искусственного синтеза геномов. Матричный и безматричный синтез ДНК. Методы геномной трансплантации.

  2. I II III Секвенирование Выделение геномной ДНК и создание библиотеки фрагментов. Аннотация и анализ Сборка

  3. Достижения Фрагмент ДНК Многократная случайная фрагментация (Shotgun)

  4. Создание библиотеки www.themegallery.com

  5. Создание библиотеки Фрагмент ДНК Многократная случайная фрагментация (Shotgun) ~500 нп ~500 нп

  6. Start at primer (restriction site) Grow DNA chain Include ddNTPs Stops reaction at all possible points Separate products by length, using gel electrophoresis Sanger Method: Generating Read

  7. Automatic DNA sequencing

  8. Electrophoresis Diagrams

  9. Использованные программы Phred (http://www.phrap.org) - обработка хроматограмм LUCY (http://www.tigr.org/software/) – удаление концов вектора, оценка качества прочтений TIGR (http://www.tigr.org/software/) - сборка BAMBUS (http://www.tigr.org/software/) - взаимная ориентация контигов (построение скаффолдов)

  10. Информационные проблемы • 1 запуск до 100 гбп нуклеотидов – 10 терра байт данных – стоимость хранения до 10 тыс руб. – скорость передачи от 10-20 часов • При увеличении скорости оборудования на порядок – мы приближаемся к предельной скорости передачи данных и критической стоимости обработки информации • Обработка данных 1 запуска сиквенатора – зачастую требует до 10-20 запусков алгоритмов расчета. • Стоимость вычислительных мощностей приближается к стоимости оборудования (но реактивы отсутствуют для компьютеров)

  11. Молекулярные колонии

  12. Polonator G.007 Solexa 1G SOLiD system Системы второго поколения Genome sequencer 20/FLX www.themegallery.com

  13. Системы третьего поколениябез амплификационные (Single-molecular sequencing • Методы второго поколения, использующие ПЦР, могут выдавать ошибки, вызванные амплификацией. • SMS (Single-molecular sequencing) – новое поколение методов.

  14. 454 пиросеквенирование • Амплификация в водно-масляной эмульсии • Детекция во время синтеза – флуоресценция при отщеплении пирофосфата

  15. 454 пиросеквенирование – подготовка библиотеки Фрагментация геномной ДНК Получение тупых концов Пришивка адаптеров Получение одноцепочечной ДНК

  16. 454 пиросеквенирование – амплификация Библиотека фрагментов ДНК Иммобилизация на бусинах Приготовление водно-масляной эмульсии Получение одноцепочечной ДНК ПЦР в эмульсии

  17. 454 пиросеквенирование – считывание

  18. 454 пиросеквенирование – считывание

  19. SOLiD & Polonator • Амплификация в водно-масляной эмульсии • Детекция путём лигирования

  20. SOLiD – подготовка библиотеки

  21. SOLiD – амплификация

  22. SOLiD – считывание

  23. SOLiD – считывание Зонды Матрица Второй нуклеотид Первый нуклеотид

  24. SOLiD – считывание 1. Праймирование и лигирование Лигаза Сиквенсовый праймер Адаптер Матрица Эмиссия Возбуждение 2. Детекция 3. Кэпирование

  25. SOLiD – считывание 4. Отщепление флуоресцентной метки 5. Повторение цикла циклов 6. Денатурация и отжиг нового праймера

  26. SOLiD – считывание 7. Повторение стадий 1-5 с новым праймером 8. Повторение цикла с последовательными праймерами Позиция Праймер Праймер Праймер Праймер Вставка Праймерный цикл Праймер Вставка Праймер Вставка Цикл лигирования Тестируемые позиции

  27. Illumina SOLEXA • Амплификация на твёрдой подложке • Детекция во время синтеза – обратимые терминаторы с флуоресцентной меткой • Четыре вида флуоресцентных меток • Все нуклеотиды присутствуют одновременно

  28. Illumina SOLEXA – подготовка библиотеки Фрагменты ДНК Адаптеры

  29. Illumina SOLEXA – амплификация Адаптер Фрагмент ДНК Праймеры Адаптер Пришитые концы Свободные концы Молекулярные колонии Пришитые концы Считывание

  30. Illumina SOLEXA – считывание Первый цикл считывания Следующий цикл считывания

  31. Illumina SOLEXA

  32. HeliScope • Нет стадии амплификации – секвенирование индивидуальных молекул • Детекция во время синтеза – обратимые терминаторы с флуоресцентной меткой • Один вид флуоресцентной метки • Последовательная промывка образца нуклеотидами

  33. HeliScope Поли-А адаптер Секвенируемый фрагмент Поли-Т адаптер Подложка Детекция включения нуклеотидов

  34. HeliScope Детекция флуоресценции Промывка dNTP A G C T Подложка

  35. Новые методы секвенирования

  36. Методы нанопорового секвенирования

  37. Методы нанопорового секвенирования

  38. Методы нанопорового секвенирования

  39. Методы нанопорового секвенирования

  40. Методы нанопорового секвенирования
