  1. 九十八年度中科院軍品釋商科專計畫 機械與運輸領域軍品釋商科專計畫 報告單位：中山科學研究院/第一研究所 報 告 人： 吳 培 欣 副 所 長 報告日期： 97 年 5 月 6~13 日

  2. 目 錄 壹、計畫架構 貳、定位及產業發展規劃 叁、分包項目及經費

  3. 壹、計畫架構 彈用推進儲油箱模組(FY97/98) 機械所 國防產業用機械系統研製計畫 游欽宏 二所組長 機械與運輸領域軍品釋商科專 精密折疊機構組(FY97/98) 機械所 彈用推進燃燒機構模組(FY97/98) 機械所 軍用無人載具系統及關鍵組件研製計畫 張建華 一所 渦輪引擎低壓壓縮器等組件(FY97/98) 航研所 無人飛行載具輕量化三明治結構研製(FY98/99) 航研所 軍用遙導系統及關鍵組件研製計畫 廖原煌 資通所組長 高速靶機機電關鍵組件及遙控靶具(FY97/98) 資通所 吳培欣 一所副所長 賡續案 新建案

  4. 貳、定位及產業發展規劃 關鍵技術開發 與組件研製 委託學術機構 執行前瞻分析 專利開發 核心技術 精密機械加工製程研發 無人載具及關鍵組件研製 彈置追蹤器核心組件 RFID軍事應用/遙導系統 及關鍵組件 中科院 • 彈用推進燃油控制模組、系統機械模組、熱像目獲影像追蹤模組研發 • RFID國防應用/彈置追蹤器 • 無人飛行載具機體結構與渦輪扇引擎組件研製 • 遙導系統及關鍵組件研製研製 • 軍種需求 • 飛彈火箭武器 • 無人飛行載具 • 防禦武器系統 • RFID國防應用 6.3 先進 技術 發展 民生產業應用 • 產製技術可應用於環境監測、漁資源探測、安全防護、精密工具機、精密伺服閥、產業物流管理、熱導機房產業、 APU 輔助動力引擎、 GPU 燃氣發電引擎、商務飛機渦輪引擎等相關民生產業 廠商 參與 6.4 展示驗證 • 創新製程開發 • 系統規格導入 • 技術與模組化 軍品供應 6.5 工程 製造發展 • 軍品原型開發 • 後續展示驗證 • 工程製造發展 • 規格需求制定 • 關鍵技術移轉

  5. 叁、分包項目及經費(1/2)-分包業界項目 註:上述分包項目及經費仍待立法院預算審查通過，故實際執行將以日後與經濟部合約為準。

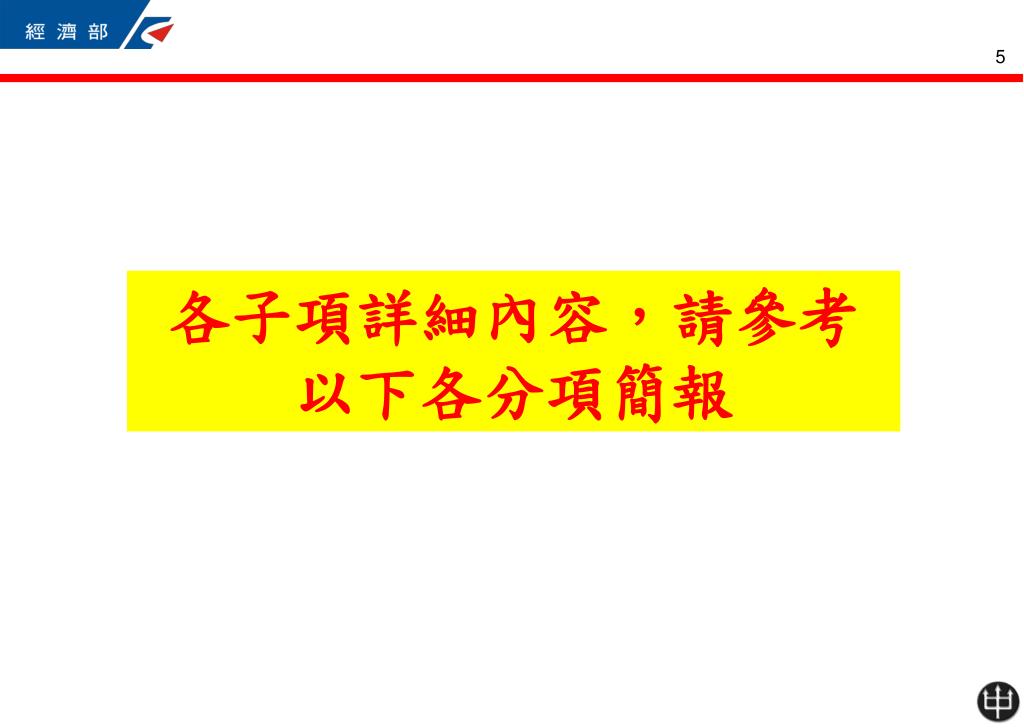

  6. 各子項詳細內容，請參考以下各分項簡報

  7. 國防產業用機械系統關鍵模組研製分項 合作及分包研究簡報 報告單位：第二研究所 分項主持人：游欽宏　組長

  8. 目 錄 壹、計畫目標及內容 貳、分包項目及廠商參與工作

  9. 壹、計畫目標及內容 ●建立民間軍品供應鏈體系：以厚植國防產業於民間企業，參與國防工業體系之研發設計，以提昇國防研發能量，促成研發生產之產業供應鏈完整，達成「國防自主、軍民雙贏」之策略目標。 ●國防武器裝備關鍵零組件製造產業： 結合配合廠商共同系統化的研發與製造工程，提升國內機械業者對高精度機械系統產品之研發能力，以利傳統機械產業之轉型，再造一個具有競爭力的產業群聚。 ●扶植傳統產業：透過關鍵技術轉移與合作發展，提昇國內傳統與高科技廠商技術層次，開拓具國際競爭力之高附加價值衍生產品商機。

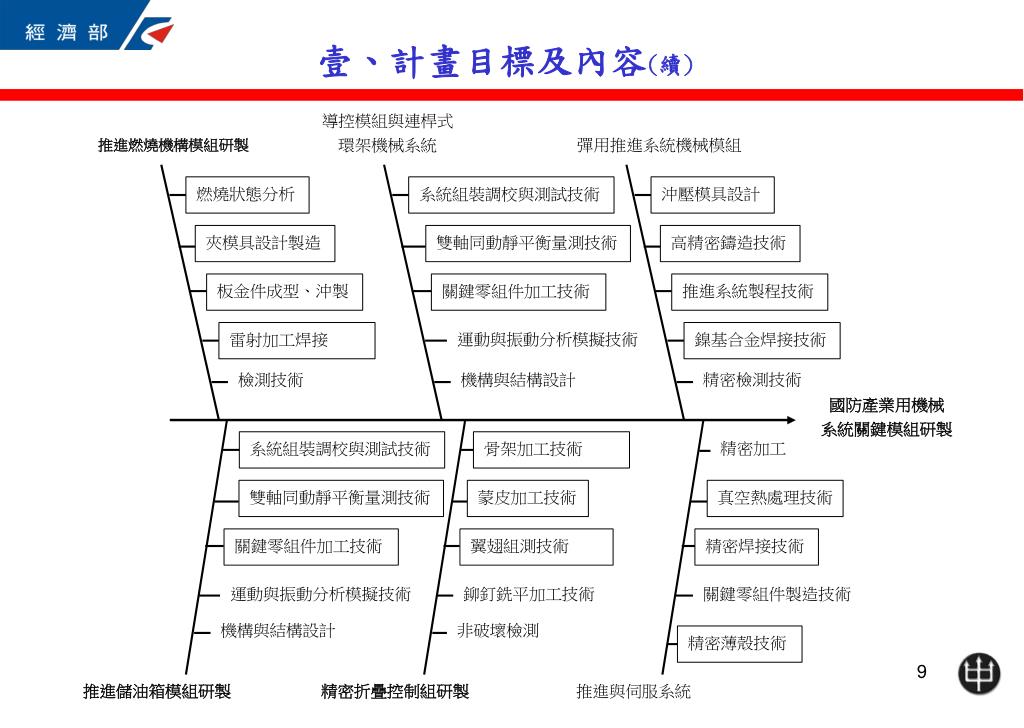

  10. 壹、計畫目標及內容(續)

  11. 貳、分包項目及廠商參與工作 暫無徵選廠商需求 推進儲油箱模組研製 技術指標(性能規格)： • 鋁合金(6061-T6材質)TIG銲接及變形 抑制技術建立。 • 鋁合金6061-T6材質熱處理技術建立。 • 大型工件車銑加工及變形抑制技術的 建立。 • 建立鋁合金精密鈑金成形及整形技術。 • 組銲型架的設計與製作。 • 熱處理型架的設計與製作。 系統規格： • 銲道需液滲檢測，不得有裂縫及穿孔 • 產品油管需氣密檢測（4kg/cm2）持壓2分鐘 • 工件需液壓測試（5kg/cm2）持壓2分鐘

  12. 貳、分包項目及廠商參與工作(續)

  13. 貳、分包項目及廠商參與工作(續) 精密折疊機構模組研製計畫 暫無徵選廠商需求 技術指標(性能規格)： • 精密折疊機構模組由翼翅組、左右基座組、左右活動門組、阻尼轉組及氣壓動力缸組等機構組成，關鍵技術包括： • 翼翅骨架複角面銑削加工及變形抑制技術 • 精密鈑金成型與整形技術 • 鋁合金及合金鋼的熱處理技術 • 建立表面處理技術 • 翼翅骨架蒙皮鉚接技術 • 精密工件3D量測技術 產品規格： • 鋁合金2014滿足AMS4029規範、鋁合金6061滿足AMS4027規範、SAE4130滿足AMS6370規範。 • 2014 -T6熱處理後之降伏強度≧36kg/mm2；伸長率>10%、6061 -T6熱處理後之降伏強度≧24kg/mm2

  14. 貳、分包項目及廠商參與工作(續)

  15. 貳、分包項目及廠商參與工作(續) 暫定徵選一家 推進燃燒機構模組 • 完成燃燒室襯筒、燃油分佈管組與渦漩器等零組件之開發與製作。 • 完成相關夾治具之開發。 • 燃燒襯筒係以板金件成型、沖製或者雷射加工配合焊接組合與機製加工而成，其模具設計、鈑金膨脹成型及硬焊為其技術指標；材質為Hastelloy X鎳基超合金，依據AMS 5536規範進行檢驗。 • 燃油分佈歧管係以模具之夾持配合真空焊接而成，其模具設計、真空焊接為其技術指標；而組銲後經尺碼檢驗、PT檢驗、X-Ray檢驗，最後必須經液壓測試合格達到成品規範；燃油分佈歧管為AISI304不銹鋼，液壓測試規格：為70Bars下持壓10分鐘，不得有漏裂之液壓需求。 • 渦漩器須以CNC精密加工以達到設計之要求；渦漩器噴嘴材質為海軍黃銅合金，零件表面光度:0.8，按藍圖規格執行相關檢驗。

  16. 貳、分包項目及廠商參與工作(續)

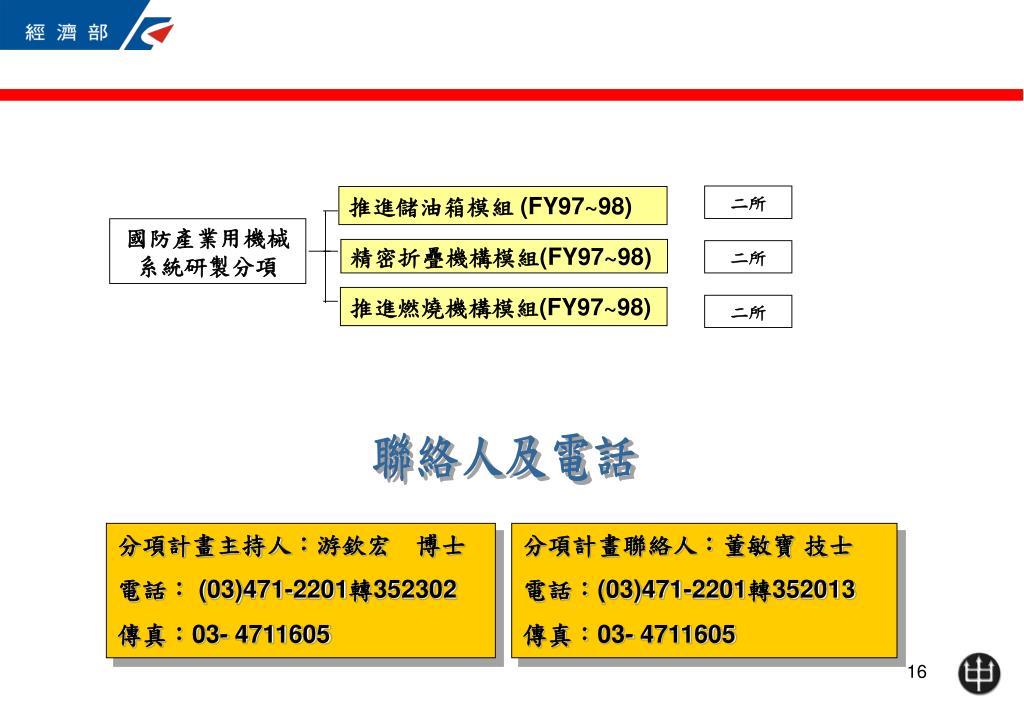

  17. 二所 推進儲油箱模組 (FY97~98) 國防產業用機械系統研製分項 精密折疊機構模組(FY97~98) 二所 推進燃燒機構模組(FY97~98) 二所 聯絡人及電話 分項計畫主持人：游欽宏　博士 電話： (03)471-2201轉352302 傳真：03- 4711605 分項計畫聯絡人：董敏寶 技士 電話：(03)471-2201轉352013 傳真：03- 4711605

  18. 軍用無人載具系統及關鍵組件研製分項 合作及分包研究簡報 提報單位：第一研究所 報 告 人：張建華 組長 報告日期 ：97年5月6~13日

  19. 工作項目及廠商參與工作 技術指標(性能規格)： 渦輪引擎低壓壓縮器等組件研製 97年釋商組件包括： • 低壓壓縮器第一級轉子、第二級轉子等組件。 • 低壓壓縮器第一級轉子、第二級轉子係以鈦合金桿料加工成形，需使用五軸同動Machine Center 來銑製翼形，翼形銑製與量測為其技術指標。 98年釋商組件包括： • 低壓軸、高壓軸及低壓渦輪短軸等組件。 • 低壓軸、高壓軸、低壓渦輪軸係以析出硬化型不銹鋼PH13-8MO桿料加工成形，其軸內外徑同心度的要求、檢驗及內外栓槽加工為其技術指標。             暫無徵選廠商需求 (FY97寶一、瑞比德)

  20. 預期研發成果產出

  21. 工作項目及廠商參與工作 無人飛行載具輕量化三明治結構研製 三明治隔框 一體式控制面 一體式機翼 隔框負載 蕊材評選 成形模具 成形製程 蕊材選用 界面搭接 無人飛行載具輕量化三明治結構研製 成形技術 模具製造 真空成形 負載需求 零組件驗證 組裝型架 界面搭接 定位制具 搭接驗證 模具製造 搭接技術 機體驗證 前後樑 機體組裝 驗證測試

  22. 工作項目及廠商參與工作(續) 無人飛行載具輕量化三明治結構研製

  23. 工作項目及廠商參與工作(續) 無人飛行載具輕量化三明治結構研製 1.輕量化三明治結構一體式機翼及控制面成形模具開發。 2.輕量化三明治結構一體式機翼研製技術及零件開發。 3.輕量化三明治結構控制面研製技術及零件開發。

  24. 預期釋商訂單及其他市場商機

  25. 渦輪引擎低壓壓縮器等組件(97~98) 航研所 軍用無人載具系統及關鍵組件研製分項 無人飛行載具輕量化三明治結構研製(98~99) 航研所 聯絡人及電話 計畫聯絡人: 張高健 技士 電話 : 04-27023051轉503917 E-MAIL : kencsist@yahoo.com 計畫主持人: 張建華 組長 電話 : 04-22846577 E-MAIL : im_chc@yahoo.com.tw

  26. 98年度中科院軍品釋商第二期計畫 機械與運輸領域軍用遙導系統及關鍵組件分項分包研究簡報 報告單位：中科院資訊通信研究所 報 告 人：遙控系統組陳薪仁技正 報告日期：97年5月6~13日

  27. 目 錄 壹、計畫目標 貳、工作項目及補助經費 叁、預期研發成果產出

  28. 壹、計畫目標 • 計畫目標： 配合未來本院各式武器研發驗證及國軍高速靶機本土化產製需求，培植國內靶機產業承製供應鏈建立及分工整合，擬運用本院技術移轉及合作研究試製方式，建立國產化高速靶機系統產製能量，以期發揮互補、分攤研發風險及創造靶機產業群聚效應。 本案為兩年計畫，預計完成高速靶機遙控靶具系統及回收傘組等關鍵組件研製，工作項目如下:高速IR/RF靶具研製、高速靶具釋放器研製、IR遙控點火電子模組、靶機回收傘組研製、飛試驗證及環規測試等工作。

  29. 貳、工作項目及補助經費

  30. 貳、工作項目及補助經費(續) 單位：仟元 註：◆本案為97年度賡續案已完成招商兩家，依規定98年度不再徵求合作廠商 ◆以上所列經費俟經濟部與中科院簽約議價後為準

  31. 叁、預期研發成果產出

  32. 分項計畫主持人：廖原煌組長 電話：03-4712201轉353740 傳真：03-4711277 分項計畫聯絡人：陳薪仁技正 電話： 03-4712201轉353761 傳真：03-4711277 報告完畢 敬請指教
