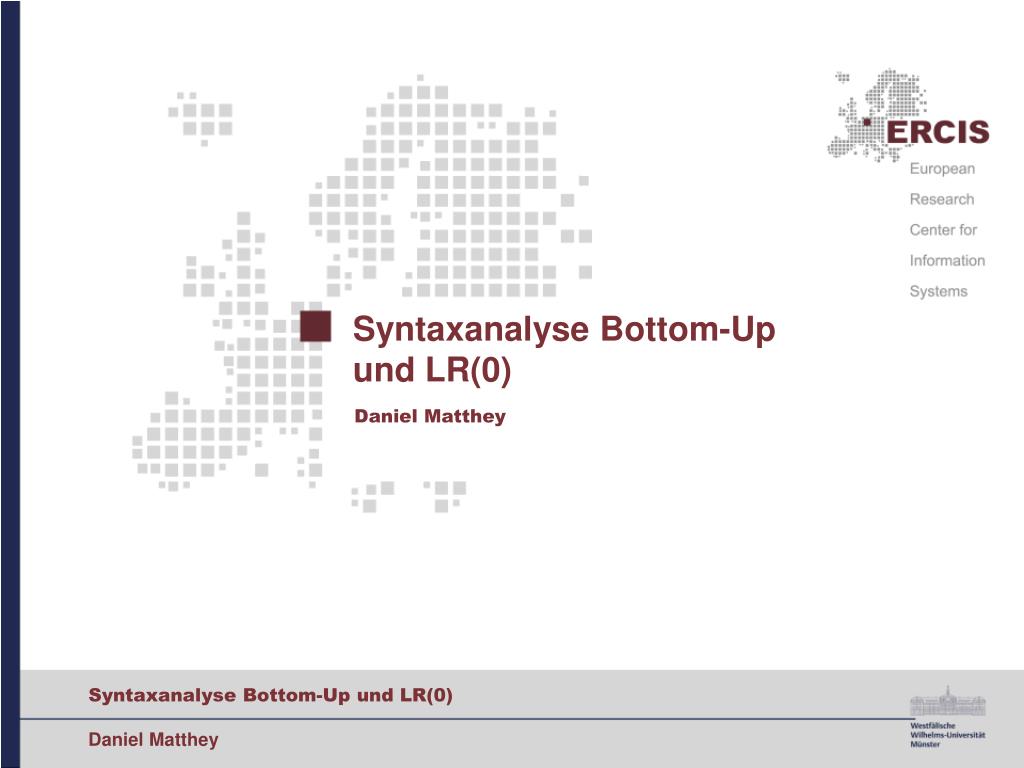

  1. Syntaxanalyse Bottom-Up und LR(0) Daniel Matthey

  2. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  3. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  4. Compileraufbau Lexikalische Analyse Syntaxanalyse Semantische Analyse Zwischencode-Generator Code-Optimierer Code-Generator

  5. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  6. Grammatik • Besteht aus: • Terminalen • Nichtterminalen • Produktionen • und einem Startsymbol

  7. Grammatik Beispiel: • E  E + E • E  E * E • E  ( E ) • E  id

  8. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  9. Ableitungen • E → E + E → E + id → id + id • E → E + E → id + E → id + id E  E + E E  E * E E  ( E ) E  id

  10. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  11. Parse-Baum für id + id E E  E + E E  E * E E  ( E ) E  id

  12. Parse-Baum für id + id E E + E E  E + E E  E * E E  ( E ) E  id

  13. Parse-Baum für id + id E + E E id E  E + E E  E * E E  ( E ) E  id

  14. Parse-Baum für id + id E + E E id id E  E + E E  E * E E  ( E ) E  id

  15. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  16. Mehrdeutigkeit Beispiel: id * id + id E E E E E E id id + id + id id id * * E  E + E E  E * E E  ( E ) E  id

  17. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  18. Bottom-Up-Parsing + id id E  E + E E  E * E E  ( E ) E  id

  19. Bottom-Up-Parsing E + id id E  E + E E  E * E E  ( E ) E  id

  20. Bottom-Up-Parsing E E + id id E  E + E E  E * E E  ( E ) E  id

  21. Bottom-Up-Parsing E E E + id id E  E + E E  E * E E  ( E ) E  id

  22. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  23. Shift-Reduce-Parser • Neue Grammatik: • E  E + T | T • T  T * F | F • F  ( E ) | id • Rechtsableitung zu id * id: E → T → T * F → T * id → F * id → id * id

  24. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  25. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  26. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  27. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  28. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  29. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  30. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  31. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  32. Shift-Reduce-Parser Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  33. Shift-Reduce-Parser Parsen von id * id Angelehnt an DragonBook S.286 E  E + T | T T  T * F | F F  ( E ) | id

  34. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  35. LR(0)-Syntaxanalyse • LL(k) und LR(k)-Sprachen: • erste Buchstabe steht für die Eingabe • zweiter Buchstabe steht für umgekehrte Ableitung • k wird Lookahead genannt

  36. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  37. Items • Statt Grammatiksymbole auf dem Stack nun Zustände, die aus einer Menge von Items bestehen • Folgende Items, für die Entscheidungsunterstützung, enthält die Produktion T  T * F: • T  .T * F • T  T .* F • T  T * .F • T  T * F. • Wir sehen 3 verschiedene Fälle

  38. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  39. CLOSURE(I) • Bildet eine Hülle von einer Menge von Items durch: • Füge I zu CLOSURE(I) hinzu • Gibt es ein Item A  a.Bb in CLOSURE(I) und eine Produktion B  x, so füge B  .x zu CLOSURE(I) hinzu

  40. GOTO(I,X) • Spezifiziert einen Folgezustand innerhalb eines LR(0)-Automaten anhand der gegebenen Informationen I: Item Menge und X: Grammatiksymbol

  41. Agenda • Basics • Compileraufbau • Grammatiken • Ableitungen • Beispiel Parse-Baum • Mehrdeutigkeit • Bottom-Up-Parsing • Shift-Reduce-Parser inkl. Beispiel • LR(0)-Syntaxanalyse • Items • Die Funktionen CLOSURE(I) und GOTO(I,X) • Der LR(0)-Automat inkl. Beispiel • Parsertabellen • Beispiel

  42. LR(0)-Automat Zunächst Erweiterung der Grammatik zu: • E‘  E • E  E + E • E  E * E • E  ( E ) • E  id

  43. Der LR(0)-Automat DragonBook S.294 E  E + T | T T  T * F | F F  ( E ) | id

  44. Shift-Reduce-Parser mit Hilfe des LR(0)-Automaten Parsen von id * id GOTO(0,id) gibt uns Zustand 5 an E  E + T | T T  T * F | F F  ( E ) | id

  45. Der LR(0)-Automat DragonBook S.294 E  E + T | T T  T * F | F F  ( E ) | id

  46. Shift-Reduce-Parser mit Hilfe des LR(0)-Automaten Parsen von id * id Gibt es keinen Folgezustand, weiß der Parser, dass er reduzieren soll. Bei einer Reduktion wird zunächst der Produktionsrumpf vom Stack entfernt und der Produktionskopf verschoben. Zustand 5  0  3 E  E + T | T T  T * F | F F  ( E ) | id

  47. Der LR(0)-Automat DragonBook S.294 E  E + T | T T  T * F | F F  ( E ) | id

  48. Shift-Reduce-Parser mit Hilfe des LR(0)-Automaten Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id

  49. Der LR(0)-Automat DragonBook S.294 E  E + T | T T  T * F | F F  ( E ) | id

  50. Shift-Reduce-Parser mit Hilfe des LR(0)-Automaten Parsen von id * id E  E + T | T T  T * F | F F  ( E ) | id
