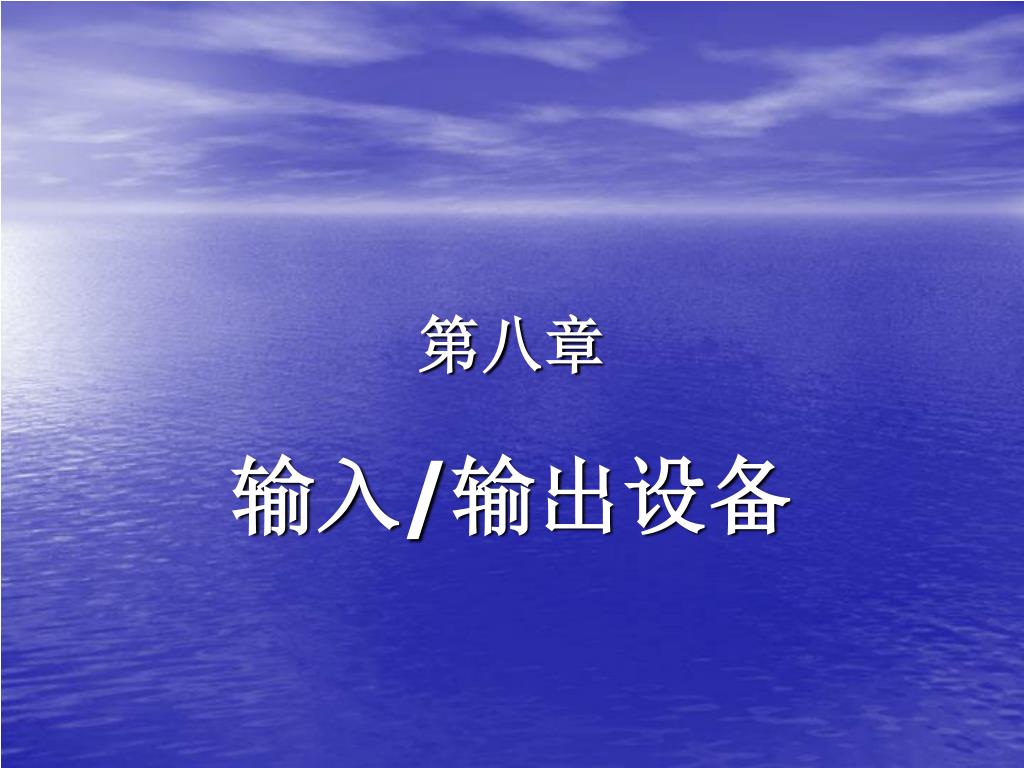

  1. 第八章 输入/输出设备

  2. 8、1 概述 • 一、外部设备在系统中的作用： • 1、外部设备是人机对话的传递工具 • 2、外部设备是信息转换工具 • 输入设备、输出设备 • 3、外部设备是程序和数据的驻存地 • 外存储器

  3. 8、1、2 外部设备与主机的连接 系统总线 设备总线 只包括数据线及控制线

  4. 8、1、3 数字图像的基本概念 • 1、图形与图像 • 共同点：从显示成像的角度看，它们都是由像素构成的点阵所组成的点阵图像。 • 2、像素（光点） • 构成图像的最基本的单位 • 3、数字图像 • 图像在水平和垂直方向上所包含的像素个数，称为图像的分辨率。 • 三原色RGB • 4、图像的存储与输出

  5. 8、1、4 外部设备的分类 • 1、输入设备 • 具备信息转换功能 • 与数据传送功能 • 2、输出设备 • 3、外存储器 （无信息转换功能） • 4、其它广义外部设备

  6. 8、2 键盘 • 8、2、1 按键的结构 • 1、机械式按键 • 2、电容式按键 P335-336

  7. 8、2、2 键盘的结构与工作原理 • 一、键盘的工作原理 • 1、逐行扫描法原理P337图 • 2、扫描程序的执行（在单片机里) • 3、扫描码与键码 • （i,j）→ASCII

  8. 二、间盘实例 • 1、键盘组成与接口 • 2、工作过程 • （1）初始化 • （2）键盘进行行列扫描 • （3）送扫描码 • （4）主机中断处理

  9. 8、2、3 非键盘输入设备 • 一、鼠标器 • 1、鼠标器的分类 • 三键、两键、滚轮 • 2、鼠标器的工作原理（了解） • （1）机电鼠标 • （2）光电式鼠标 • （3）光学鼠标

  10. 3、鼠标器的技术指标 （1）分辨率 （2）灵敏度 （3）抗震性

  11. 二、触摸屏 • 1、触摸屏的分类与工作原理 • （1）电阻式触摸屏 • （2）电容式触摸屏 • （3）红外线式触摸屏 • （4）声表面波式触摸屏

  12. 8、3 打印机（了解） • 8、3、1 点阵式打印技术 • 8、3、2 针式打印机 • 8、3、3 喷墨式打印机 • 8、3、4 激光打印机

  13. 8、3、5 打印机的技术指标 • 一、技术指标 • 1、打印质量 • 2、打印速度 • 3、打印纸张的种类 • 4、噪声 • 5、打印机价格及打印成本 • 6、驱动程序

  14. 8、4 显示器 • 阴极射线管显示器（CRT） • 液晶显示器（LCD） • 等离子显示器（PDP）

  15. 阴极射线管(CRT) 阴极射线管(CRT- Cathode Ray Tube) 组成：包括电子枪、加速结构、聚焦系统、偏转系统、荧光屏

  16. 分辨率和灰度级是显示器的两个重要技术指标：分辨率和灰度级是显示器的两个重要技术指标： 分辨率指的是显示设备所能表示的像素个数。 （像素越密，分辨率越高，图像越清晰） 灰度级指的是所显示像素点的亮暗差别。 在彩色显示器中，则表现为颜色的不同。 （灰度级越多，图像层次越清楚逼真）

  17. 8、4、1 CRT显示器 一、CRT显示器的结构组成 二、CRT显示器的扫描方式 1、随机扫描方式 2、光栅扫描方式 （1）逐行扫描 （2）隔行扫描

  18. 2.1.4 随机扫描的显示系统 特点：电子束可随意移动，只扫描荧屏上要显示的部分。 逻辑部件：刷新存储器(Refreshing Buffer),显示处理器（DPU:Display Processing Uuit）和CRT

  19. 2.1.5 光栅扫描的显示系统 光栅扫描显示系统 特点：光栅扫描 扫描线 垂直回扫期 帧 水平回扫期

  20. 2.1.5 光栅扫描的显示系统 绘图过程

  21. 索尼公司的两款LCD外形

  22. 三、CRT显示系统的工作原理 R 系统总线 G B 垂直同步 水平同步

  23. P354 图8-22 • 逐行扫描、隔行扫描 • 隔行扫描方式是先扫偶数行扫描线，再扫奇数行扫描线。

  24. 8、4、2 显示适配器 • 1、显卡的结构 • 2、显卡的工作原理 • 3、显卡的技术指标

  25. 显卡工作原理简单示意图

  26. 8、4、3 CRT 显示器技术指标 • 1、显像管 • 2、显像管尺寸 • 3、点距 • 4、分辨率 • 5、垂直刷新率 • 6、水平刷新率 • 7、带宽 • 8、扫描方式 • 9、控制方式 • 10、电磁辐射标准

  27. 8.4.4 LCD液晶显示器与等离子显示技术（了解） • 一、液晶显示器 • 1、液晶显示基本原理 • 2、液晶显示器分类 （1）STN型液晶显示器 （2）MIM型液晶显示器 （3）TFT型液晶显示器 二、等离子显示技术

  28. 8.5 磁盘存储器 • 8.5.1磁表面存储原理与磁记录编码方式 • 一、存储原理 • 二、磁记录的编码方式 • 1、调频制FM • 2、改进型调频制（MFM,M2F) • 3、游程长度受限码

  29. 8.5.2 硬盘存储器 • 一、硬盘的存储结构 • 1、基本结构 • 2、硬盘的分类 • 二、硬盘的信息分布 • 1、磁道 • 2、圆柱面 • 3、数据块/扇区

  30. 三、硬盘驱动器 • 1、驱动器的组成 • 2、硬盘驱动器的工作过程

  31. 四、硬盘适配器 五、硬盘的接口标准 1、IDE接口 2、SCSI接口 3、Ultra DMA/33/66/100接口

  32. 六、硬盘的技术指标 • 1、高速缓存 • 2、主轴转速（Rotational Speed) • 3、平均寻道时间（Average Seek Speed) • 4、外部数据传输率(Data Transfer Rate to/from • Host) • 5、内部数据传输率(Data Transfer Rate to/from • Media) • 6、单碟容量(Storage Per Disk) • 7、平均存取时间 • 8、记录密度

  33. 8.5.3 软磁盘存储器 • 1、软盘片 • 2、磁盘上的信息分布与寻址 • 3、磁道记录格式 • 4、机械结构

  34. 8.6 光盘存储器 • 8.6.1 概述 • 1、光盘的优点 • （1）存储密度高 • （2）数据传输率高 • （3）数据保存时间长 • （4）信息位价格低 • 2、光盘的尺寸和特点

  35. 3、光盘分类 • （1）只读型（CD-ROM和DVD-ROM） • （2）一次写入型（WORM和CD-R） • （3）可擦重写型 • （4）直接重写型

  36. 8.6.2光盘存储原理 • 一、存储原理 • 1、只读存储光盘（CD-ROM） • 2、一次写入光盘（WORM和CD-R） • 3、磁光盘系统 • 4、相变型光盘系统

  37. 二、光盘中数据存放 • 1、光道（螺旋形，密度大） • 2、扇区

  38. 8、6、3 光盘驱动器 • 二、CD-ROM驱动器的技术指标 • 1、数据传输率 • 2、平均读取时间 • 3、缓存 • 4、接口类型 • 5、恒定线速度方式 • 6、恒定角速度 • 7、局部恒定速度 • 8、纠错能力

  39. 8、7 调制解调器 • 8、7、1 Modem的功能及工作原理 • 1、Moderm的功能 • Moderm的作用是使计算机之间能够通过普通电话线进行连接，传递数据。 • 2、Moderm的工作原理

  40. 8、7、3 Moderm的技术指标 • 1、数据传输率 • 2、支持协议的种类 • 3、支持ASVD功能
