Presentation Transcript

  1. AVR单片机软硬件设计教程-入门篇——学单片机就要学AVR！AVR单片机软硬件设计教程-入门篇——学单片机就要学AVR！ 主 讲: 尹延辉 策 划：张 勇 学习板：LT-Mini-M16 力天电子版权所有 技术交流QQ群：31646346 www.lt430.com 2008年9月

  2. 第二讲AVR硬件电路设计教程 • 本讲内容： • ATmega16简介 • 构建ATmega16最小系统 • 构建LT-Mini-M16学习板 • 单片机常用外围器件简介 • PCB技术与Protel Altium Designer 6简介 • 实战：用AD6.7设计AVR学习板

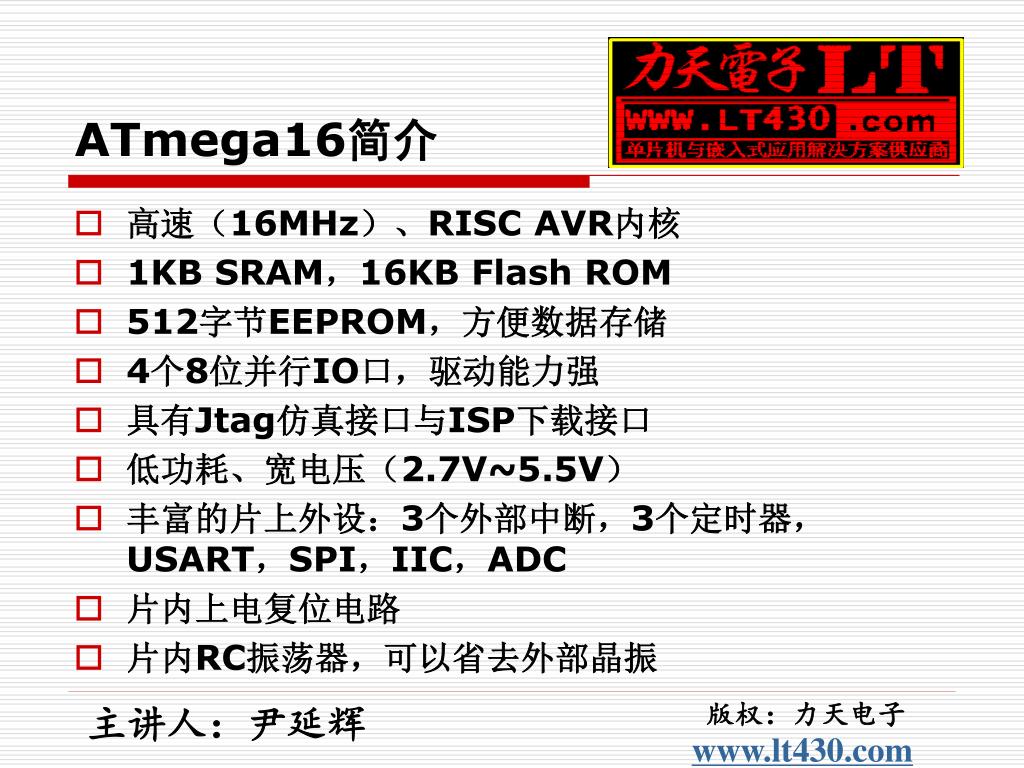

  3. ATmega16简介 • 高速（16MHz）、RISC AVR内核 • 1KB SRAM，16KB Flash ROM • 512字节EEPROM，方便数据存储 • 4个8位并行IO口，驱动能力强 • 具有Jtag仿真接口与ISP下载接口 • 低功耗、宽电压（2.7V~5.5V） • 丰富的片上外设：3个外部中断，3个定时器，USART，SPI，IIC，ADC • 片内上电复位电路 • 片内RC振荡器，可以省去外部晶振

  4. 构建最小系统 • 电源： • 数字电源VCC：任何场合必选 • 模拟电源AVCC：使用片上ADC或模拟比较器时必选 • 晶振：对时钟要求严格的场合，如使用USART时必选 • 复位按键：需要手动复位时必选 • ISP下载线接口：需要进行ISP下载时必选 • Jtag仿真器接口：需要进行Jtag仿真调试时必选

  5. 构建最小系统全功能的最小系统 ISP下载线 电源座 数字电源 参考电压源 退偶电容 数字地 模拟地 模拟电源 晶振与 稳频电容 ATmega16 单片机 Jtag仿真器

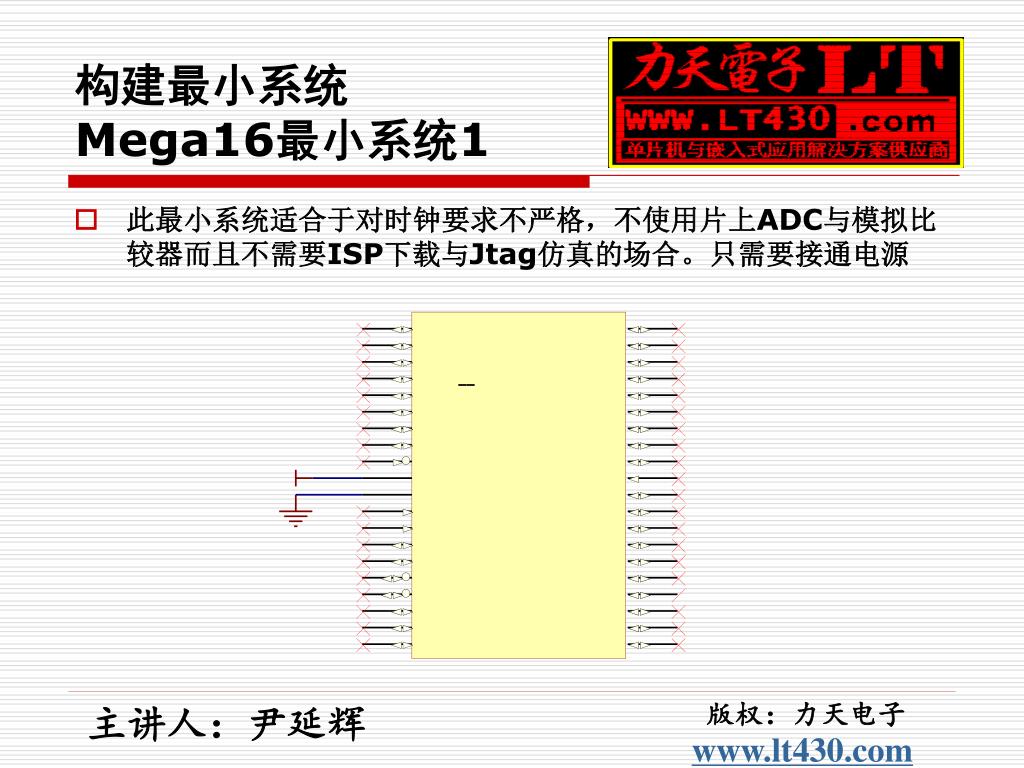

  6. 构建最小系统Mega16最小系统1 • 此最小系统适合于对时钟要求不严格，不使用片上ADC与模拟比较器而且不需要ISP下载与Jtag仿真的场合。只需要接通电源

  7. 构建最小系统Mega16最小系统2 • 此最小系统适合于对时钟要求不严格，不使用片上ADC与模拟比较器，需要ISP下载但不需要Jtag仿真的场合。

  8. 构建最小系统Mega16最小系统3 • 此最小系统适合于对时钟要求不严格，不使用片上ADC与模拟比较器，需要ISP下载与Jtag仿真的场合。

  9. 构建LT-Mini-M16学习板 • 初学者应该学习的内容 • IO口输出操作：流水灯，蜂鸣器，数码管 • IO口输入操作：普通按键，4X4矩阵键盘 • 外部中断：按键触发中断 • 定时器溢出功能的操作：闪烁灯 • 初学者进阶内容 • USART：与PC机通讯 • SPI：时钟芯片DS1302 • ADC：电位器调整电压，单次采样 • IIC：EEPROM芯片AT24C02 • LCD1602，LCD12864：相当于普通IO口的输出操作

  10. 单片机常用外围器件简介学习板元件逐个数 • 40脚IC座 • 排针 • 电阻 • 电容 • 排阻 • 电位器 • 晶振 • 按键 • 电源开关 • BD9串口座 • LED发光二极管 • 4位数码管 • 蜂鸣器 • 稳压芯片ASM1117-3.3 • MAX232 • DS1302 • DS18B20 • AT24C02

  11. PCB技术与Protel简介 • PCB是印刷电路板（Printed Circuit Board ）的缩写，顾名思义，就是把导线印刷在板子上。 • 覆铜板印刷感光胶曝光钻孔化学腐蚀金属化过孔喷绝缘漆印刷丝印层切割 • Protel软件是最流行的PCB设计软件，可以在电脑上完成PCB的设计，然后送到PCB加工厂出板。 • 常用版本：Protel99SE，Protel DXP 2004，Altium Designer 6（AD6） • AD6是最新版本，风格与Protel DXP 2004区别不大。本教程采用AD6环境进行演示。

  12. 实战：用AD6.7设计AVR学习板 • Protel设计PCB步骤如下： • 1.绘制元件的PCB封装库（.pcblib） • 2.绘制元件的原理图库（.schlib） • 3.绘制原理图（.schdoc） • 4.将原理图导入PCB文件（.pcbdoc） • 5.元件布局 • 6.布线 • 7.敷铜
