쉽게 배우는 데이터통신과 컴퓨터 네트워크 - 1 장 , 네트워크의 기초 -

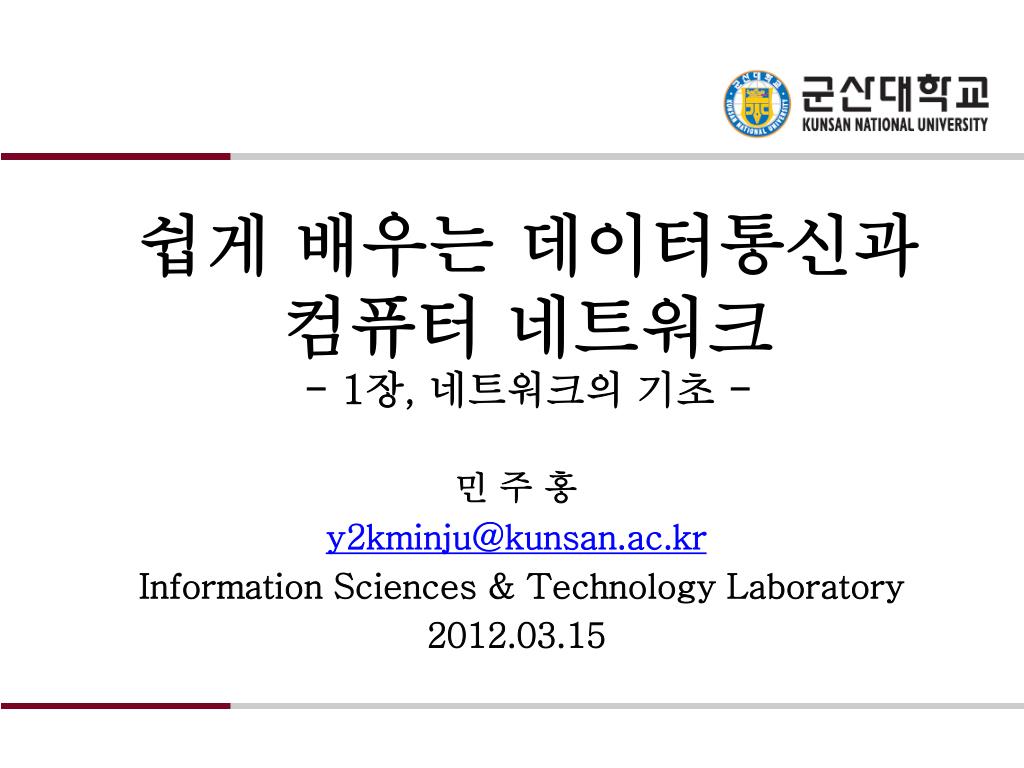

1. 쉽게 배우는 데이터통신과 컴퓨터 네트워크- 1장, 네트워크의 기초 - 민 주 홍 y2kminju@kunsan.ac.kr Information Sciences & Technology Laboratory 2012.03.15

2. 개요 네트워크 관련 기초 용어 네트워크의 기능 네트워크 주소의 표현 IST (Information Sciences & Technology) Laboratory

3. 네트워크 관련 기초 용어 • 네트워크 • 전송매체로 서로 연결된 시스템의 모음 IST (Information Sciences & Technology) Laboratory

4. 네트워크 관련 기초 용어 • 시스템 • 내부 규칙에 따라 능동적으로 동작하는 대상 • 인터페이스 • 시스템과 시스템을 연결하기 위한 표준화된 접근방법 • 전송매체 • 시스템끼리 데이터를 전달하기 위한 물리적인 전송 수단 • 프로토콜 • 전송 매체를 통해 데이터를 교환하기 위한 특정 규칙 • 네트워크 • 프로토콜을 사용하여 데이터를 교환하는 시스템의 집합을 통칭 • 인터넷 • 전세계의 네트워크가 유기적으로 연결되어 동작하는 통합 네트워크 • IP(Internet Protocol) IST (Information Sciences & Technology) Laboratory

5. 네트워크 관련 기초 용어 • 표준화 IST (Information Sciences & Technology) Laboratory

6. 네트워크 관련 기초 용어 • 시스템의 구분 • 노드 • 인터넷에 연결된 시스템의 가장 일반적인 용어 • 호스트 • 컴퓨팅 기능이 있는 시스템 • 클라이언트 • 서비스를 요청하는 시스템 • 서버 • 서비스를 제공하는 시스템 IST (Information Sciences & Technology) Laboratory

7. 네트워크의 기능 • 계층 모델 • ISO(International Standard Organization)에서 권고한 OSI(Open System Interconnection) 7계층 모델 • 물리계층 : 물리적으로 데이터를 전송하는 역할 • 데이터 링크 계층 : 물리적 전송 오류를 해결 (오류 감지/재전송) • 네트워크 계층 : 올바른 전송 경로를 선택 (혼잡 제어) • 전송 계층 : 송수신 프로세스 사이의 연결 기능을 지원 • 세션 계층 : 대화 개념을 지원하는 상위의 논리적 연결을 지원 • 표현 계층 : 데이터의 표현 방법 • 압축 : 전송되는 데이터의 양 • 암호화 : 전송되는 데이터의 의미 • 응용계층 : 다양한 응용 환경을 지원 IST (Information Sciences & Technology) Laboratory

8. 네트워크의 기능 • 프로토콜과 인터페이스 • 프로토콜 : 서로 다른 호스트에 위치한 동일 계층끼리의 통신 규칙 • 인터페이스 : 같은 호스트에 위치한 상하위 계층 사이의 규칙 • 서비스 ; 하위 계층이 상위 계층을 제공하는 인터페이스 IST (Information Sciences & Technology) Laboratory

9. 네트워크의 기능 • 인터넷 계층 구조 • 네트워크계층 : IP • 전송계층 : TCP(Transmission Control Protocol), UDP(User Datagram Protocol) IST (Information Sciences & Technology) Laboratory

10. 네트워크의 기능 • 인터네트워킹(Internetworking) • 네트워크와 네트워크의 연결 • 게이트웨이 • 인네트워킹 기능을 수행하는 시스템 • 리피터(Repeater) • 물리 계층을 지원 (신호 증폭) • 브리지(Bridge) • 물리 계층과 데이터 링크 계층을 지원 • 라우터(Router) • 물리 계층, 데이터링크계층, 네트워크 계층을 지원 IST (Information Sciences & Technology) Laboratory

11. 네트워크의 기능 • 프로토콜 • 데이터를 교환하기 위해 사용하는 통신 규칙 IST (Information Sciences & Technology) Laboratory

12. 네트워크의 기능 • 데이터 단위 • APDU(Application Protocol Data Unit) • 응용 계층의 데이터 단위 • PPDU(Presentation Protocol Data Unit) • 표현 계층의 데이터 단위 • SPDU(Session Protocol Data Unit) • 세션 계층의 데이터 단위 • TPDU(Transport Protocol Data Unit) • 전송 계층의 데이터 단위 • 세그먼트(Segment) • TCP 프로토콜에서 사용 • 데이터그램(Datagram) • UDP 프로토콜에서 사용 • NPDU(Network Protocol Data Unit) : 네트워크 계층의 데이터 단위 • 패킷(Packet) • DPDU(Data Link Protocol Data Unit) : 데이터 링크 계층의 데이터 단위 • 프레임 IST (Information Sciences & Technology) Laboratory

13. 네트워크 주소의 표현 • 주소와 이름 • IP 주소 • IPv4 프로토콜에서 사용 • 32비트 크기의 주소 체계 • IPv6에서는 128 비트 주소 체계로 확장 IST (Information Sciences & Technology) Laboratory

14. 네트워크 주소의 표현 • 호스트 이름 • DNS(Domain Name System) • 이름과 주소 변환 기능 IST (Information Sciences & Technology) Laboratory

15. 네트워크 주소의 표현 호스트이름 ex) www.kunsan.ac.kr <호스트>.<단체이름>.<단체 종류>.<국가 도메인> IST (Information Sciences & Technology) Laboratory

16. 네트워크 주소의 표현 • 호스트 파일 • 호스트 이름과 IP 주소의 조합을 텍스트 파일로 관리 IST (Information Sciences & Technology) Laboratory

17. 네트워크 주소의 표현 • 주소 정보의 관리 • DNS • 분산 데이터베이스 시스템 • 네임 서버: 호스트 주소와 이름 정보를 제공 • 기타 주소 • MAC 주소: 계층 2의 MAC 계층에서 사용 • LAN 카드에 내장 • IP 주소와 MAC 주소의 변환이 필요 • IP 주소: 네트워크 계층에서 사용 • 포트 주소: 전송 계층에서 사용 • TCP와 UDP가 독립적으로 관리 • 소켓 주소 • 메일 주소: 메일 시스템에서 사용 IST (Information Sciences & Technology) Laboratory

18. 감사합니다 민주홍 y2kminju@kunsan.ac.kr
