  1. RSView Supervisory EditionVersion 4.00

  2. краткое содержание • Стратегия ViewAnyWare • RSView Enterprise Series • RSView Supervisory Edition • Обзор • Поддержка FactoryTalk • Наиболее интересные возможности • Новые возможности 4-ой версии

  3. ViewAnyWare Общая HMI архитектура дляСниженияобщего уровня затратиувеличенияпроизводительности • Одинмеханизмдлявсегопроизводства • Мультисерверная мультиклиентная технология • Аппаратные и программные решения • Портируемость приложений для любых платформ

  4. Scalability Common Look & Feel Interoperability Portability Преимущества ViewAnyWare • Общий взгляд и ощущение • Одна среда разработки “RSView Studio” – уменьшает затраты на обучение • Лучший в своем классе графический редактор – прост в использовании: общие объекты, навигацияи поведение. • Расширяемость • Поддержка общей платформойуровней Machine и Supervisory HMI • Поддержка операционных систем, Windows CE, Windows 2000/XP/2003 • Портирумость • Конвертирование данных и проектов – для повторного использования созданных компонентов • Конвертирование проектов для различных версий • Возможность взаимодействия сетей • Глобальнаяобласть именчерез FactoryTalk • Прямое обращение к данным (HMI без тегов)

  5. Design Install Operate Maintain Экономический эффектViewAnyWare • Проектирование – экономия времени при разработке проекта • Использование общих средств разработки для machine- и supervisory-level HMI • Использование тегов, созданных в приложении Logix дляприложения HMI • Повторное использование компонентовприложения Machine-level в приложении supervisory-level • Установка – экономия времени и денег • Модульная структура аппаратной части для гибкости, преобразование содержанияипростая модернизация с помощью компьютеров PanelView & VersaView CE • Использованиесуществующихвырезок (drop-in перемещение) • Оптимизация операций • Получение доступа к контролю над всей системой с помощью ViewAnyWare platform для последовательных, эффективныхопераций • Прозрачность информации отуправленияк мониторингу,кменеджменту • Сокращение времени простоя оборудования • Изменения в тегах Logix автоматическиобновляются в HMI • Data Server и RSView SE Server имеютвозможность резервирования длясамых важных процессов

  6. RSView Enterprise Series • RSView Studio • Общая среда разработки • RSView Machine Edition runtimes • Следующее поколение Machine-Level HMI • RSView Supervisory Edition runtimes • Следующее поколение Supervisory-Level HMI Основа ПОдля ViewAnyWare

  7. ОбзорRSView Supervisory Edition

  8. RSView Supervisory Edition Supervisory-level компонент RSView Enterprise Series для мониторингаи управлениямашинами и процессами Распределенная HMI, поддерживающая stand-alone and multi-server, multi-client приложения Предпочтительный HMI дляконтроллеров Rockwell Automation с RSLinx Enterprise и FactoryTalk

  9. Возможности RSView SE • Богатаяграфика ианимациядляотображениястатуса механизмови диагностики оборудования • Прямое обращение к тегам контроллера • Построение графиковдляотображения текущих данных и истории процесса • Протоколирование данныхдля хранения значений тегов, которые могут быть отображены в режиме истории процесса • Журнал тревогдлясигнализацииаварийных ситуаций • Система безопасностидлязапрещения доступак определенным дисплеям, HMI тегам, макросам и командам • Вычислениядлявыполненияматематическихилилогическихрасчетов * New in CPR7

  10. Возможности RSView SE • Переключение языков приложениядинамически в режиме работы • Сосредоточенная, распределенная и расширяемая архитектура • Удаленная имногопользовательская конфигурация для распределенных приложений • Поддержка VBA script на стороне клиентапозволяетсконфигурировать клиент по требованиям заказчика • Хранение журнала тревог и активности системы в видецентрализованной, общей для всей системы базы данных • Поддержка ActiveXобъектов • Файлы с параметрамиивыпадающие дисплеи * New in CPR7

  11. Возможности RSView SE • Резервирование HMIсерверовдля критических процессов • Резервирование данныхдля RSLinx и OPC серверов • Управление электронными подписями дляподдержки соответствия 21 CFR Part 11 • KEPServer Enterprise (опционально) поддерживаетподключение сторонних устройств • Миграция проектов из RSView32 • Поддержка Windows 2003/2000/XP • Цена продукта зависит от количества дисплеев * New in CPR7

  12. Компоненты RSView SE • RSView Studio • Программное обеспечение для конфигурирования и тестирования HMI приложений. • RSView SE Server • HMI сервер,хранящий HMI компоненты проекта (например, графические дисплеи), ипредоставляет эти компоненты клиентам.Сервер такжевыполняетформирование тревог, иуправление архивными данными. Запускается, как автоматическая служба. • RSView SE Client • Клиентское программное обеспечение дляпросмотра ивзаимодействияссупервизорнымуровнемприложения,разработанногов RSView Studio. • RSView SE Station • Традиционное “все в одном” HMI решение, содержащеесервер и клиент в одном пакете.

  13. Средства связи • Привилегированноеподключение к контроллерам Rockwell Automationчерез RSLinx • RSLinx Classicпоставляется с RSView SE Station и RSView SE Server • RSLinx Enterpriseпоставляется в составе RSView SE Station, иупаковано в RSView SE Servers для распределенных приложений • Подключение сторонних не-Rockwell Automation контроллеровчерез KEPServer Enterprise • Доступен по отдельному каталожному номеру RSView SE(и RSView32) RSLinx Enterprise

  14. Драйвера KEPServer Enterprise • Поддерживаемыепротоколы и устройства: * Помеченыдрайвера,доступныедля PanelView Plus и VersaView CE с RSView ME

  15. Архитектура • Поддержка большого количества различных конфигураций приложений • Расширяемость • локальные(одна станция) приложения с RSView SE станцией • сетевые (распределенные системы) приложенияс RSView SE серверамии клиентами

  16. Выглядит,как привычная RSView32 • Поддержкастандартных функций HMI • Безопасность • Графические дисплеи • Анимация • Построение графиков в реальном времении по архивным данным • Учет журнала тревог и системной активности • Хранение данных, обработчик событий, производные теги, макросы Все, что Вам нужно от HMI… и более…

  17. RSView Supervisory Edition построен на технологии FactoryTalk

  18. Функциональность FactoryTalk • Интеграция.FactoryTalk использует общие службы (такие, каксистема безопасности, диагностикии доступа к данным реального времени) и обеспечивает общий доступ к ресурсам предприятия (таким кактеги, дисплеи и тревоги) в масштабах всего производственного процесса для исключения возможных ошибок и совпадений. • Представление информации.FactoryTalk преобразуетданные устройств нижнего уровнявполезную информациюи адресует еелюдям, которым она необходима, отинженера по эксплуатациидоруководителяпредприятия. • Совместная работа.FactoryTalk позволяетединожды определитьданные, получаемые с устройствнижнего уровня и затем обеспечиваетсинхронный доступ к даннымиз любого фрагмента системы.

  19. Выгоды использованияFactoryTalk • FactoryTalk улучшает результаты: • снижаетначальноевремя разработки ирасходы по эксплуатации • повышает качествоиуменьшает усилия для проверки • максимально увеличиваетрабочие характеристики системыи время, в течение которого система способна выполнять необходимые функции • исключает повторяющиеся усилия • оптимизирует ресурсы предприятия

  20. Решения FactoryTalk™ Enabled • Интегрированная архитектура FactoryTalk делает возможным для продуктов Rockwell Automation связываться через границыиработать вместеобъединенно. • FactoryTalk Directory. Предоставляетобщую адресную книгувсех ресурсов предприятиятак, чтоизменения в системе автоматизацииобновляются автоматически во всех FactoryTalk-enabled приложениях. • Система безопасностиFactoryTalk. Предоставляет централизованную систему авторизации для всех компонентов системы. • FactoryTalk Live Data. Предоставляет надежный, в масштабах всего предприятиядоступкпроизводственной информации в реальном времени. • Диагностика FactoryTalk. Делает легкой запись информации, тревогиошибоксгенерированныхсистемойи пользователямицентрализованно. • FactoryTalk Audit. Делает простой упаковку всех записей о любых изменениях, сделанных в Вашей системе производства. FactoryTalk увеличивает значение инвестицийв Вашу интегрированную архитектуру

  21. Традиционная системачастоподразумевает повторение данных Много несопостав-ленных баз данных Data Replication Data Client Data Client Data Client Centralized Data Data Client Data Client Data Client Tag Database Tag Database Tag Database • Единственный способ разрешить противоречие – это централизо-ванная база данных, но… • Единая точка аварии • Именавсе ещеуказывают на различные места Tag Database Tag Database Tag Database Традиционный дизайнбазы данных

  22. Data Client Data Client Data Client TagDatabase TagDatabase TagDatabase Структура FactoryTalkDirectory - Объединение • Данныеостаютсяразмещеныв ихоригинале, «месте рождения» (т.e., в контроллере) • Клиенты, которым нужны данные,используют directory, которая работает как поисковая служба. • Данные“объединены”,без повторений • Данные распределеныпротивцентрализации • Данная модель сегодня используетсядля тегов, дисплееви безопасности

  23. Стандартные средствасвязи на базе OPC • OPC позволяет всем приложениям общаться • Передача данных осуществляется между каждым приложением RSView SE application RSBizWare application RSBatch application OPC OPC OPC OPC OPC OPC OPC Software driver Software driver Software driver Software driver

  24. OPC Interface OPC Interface OPC Interface FactoryTalk Messaging Передача информацииFactoryTalk • FactoryTalk Live Data расширяет OPC дляснижения загрузки сервера, улучшениярасширяемости, пропускной способности и организации резервирования данных серверов. RSView SE application RSBizWare application RSBatch application FactoryTalk Live Data FactoryTalk Live Data FactoryTalk Live Data FactoryTalk Live Data FactoryTalk Live Data FactoryTalk Live Data OPC Data Server Data Server DataServer 3rd PartyDataServer

  25. FactoryTalk Directory Server Windows Domain Controller RSLinx Data Server HMI Server cache Обмен данными вFT-Enabled системе • Что происходит, когда оператор нажимает кнопку для просмотра дисплея с производственным процессом? • HMI клиент «спрашивает» FTD об имени HMI сервера, который «владеет» запрошенным дисплеем. • Имя сервера кешируется на клиенте • HMI запрашивает соответствующий дисплей с указанного сервера HMI • Графический файл кешируется на клиенте • Если на дисплее присутствуют теги, HMI клиент «спрашивает» FTD об имени Data Server, который «владеет» данным тегом. • Имя Data Server кешируется на клиенте HMI Client HMI Client • HMI клиент запрашивает необходимый тег у указанного Data Server и размещает на экране • Важно, что клиент обращался к Data Server напрямую, не через HMI сервер CLX CLX

  26. Проблема: традиционнаяорганизация HMI тега 4. Как дополнение теги контроллеров и других устройств импортируются вHMI ПО, продолжая обслуживаться процедурой экспорта/импорта и синхронизацией различных баз данных тегов.Если у Вас данные хранятся в двух местах, это всегда неправильно! 1. Создание PLC теговв редакторе логического управления, таком как RSLogix. 3. Повторить любые изменения, сделанные в PLC редакторев HMI ПО. 2. Экспорт тегов из логической программыв файл. Затемимпорт файла с тегамив HMI редактор.

  27. Решение: один тег (с использованием FactoryTalk Directory) 1. Программируем PLC тегис помощью RSLogix, сохраняем проект. 2. Используемтеги, созданные при программи-ровании PLC напрямуюв HMI без создания баз данных тегов. • Теги находятся в контроллере • Новые теги доступны сразу же

  28. Areas found in FT Directory Hierarchy supplied by servers for “Plant Area2” Как теги в Directory находятся и используются • Через FactoryTalk обозреватель тегов: • Определяемместорасположение ивыбираем теги из RSLinx, OPC, и RSView серверов. Расположенных где угодно в сети (используя FT Directory) • Точно такой же обозреватель используется и в других продуктах: • RSBizware • RSView Enterprise Series • Возврат имен (ссылок) в: • теги ControlLogix • теги стороннего OPC сервера • теги PLC (5/500) • теги RSView • Имена используются впродуктах клиентах FactoryTalk, которым необходим доступ к значениям тегов (RSView, RSSql) Items found in selected folder on left (trendvalue1) Complete name that will be used (in client)

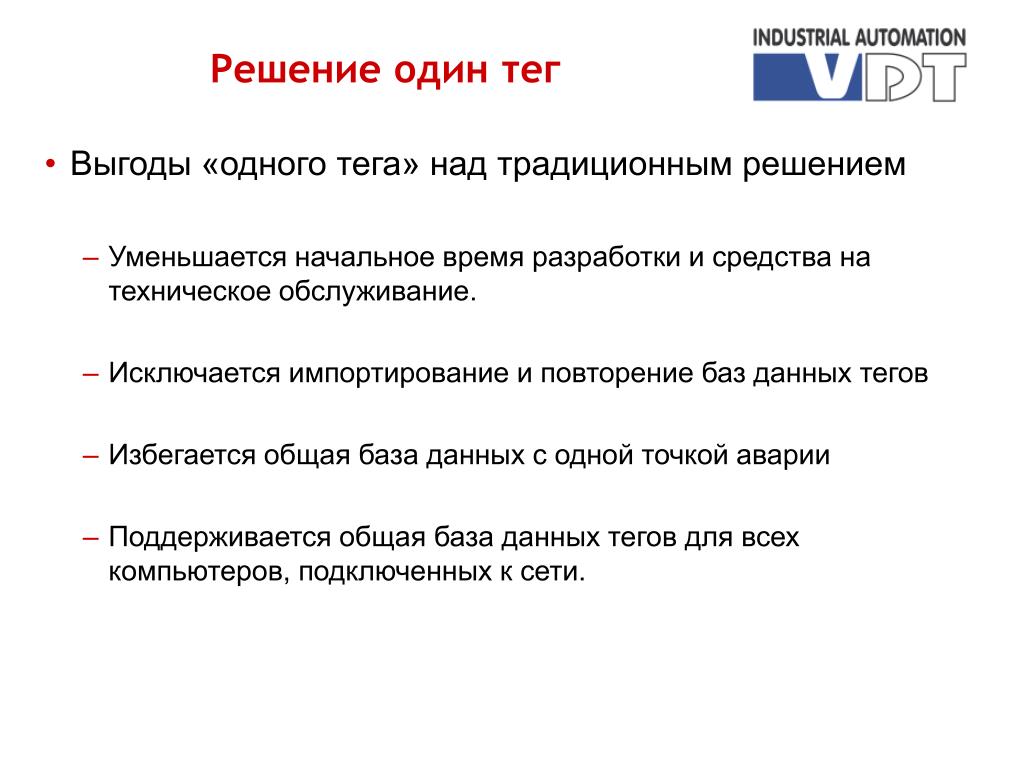

  29. Решение один тег • Выгоды «одного тега» надтрадиционным решением • Уменьшается начальное время разработки и средства на техническое обслуживание. • Исключаетсяимпортированиеи повторениебаз данных тегов • Избегаетсяобщая база данных с одной точкой аварии • Поддерживается общая база данных тегов для всех компьютеров, подключенных к сети.

  30. Проблема: техническаяподдержка дисплеев • Экспорт графического дисплея в файл. • Импорт графического дисплея в один или более HMI проектовна различных станциях. • Обновление и обслуживание дисплеев на каждой станции. • Редактирование каждого дисплея online, или вывод системы в offline и копирование проекта на каждый компьютер.

  31. Решение: Один дисплей(Используя FT Directory) • Из любого графического дисплея ссылаемся на дисплей системы. • Просто редактируем графический дисплей, измененияотразятся на всей системе.

  32. Как дисплеи в Directoryнаходятся и используются • Дисплеи, хранящиеся в любой части (любым RSView сервером) FT Directory,могут бытьпросмотрены • Мастер составляет команду, ссылающуюся на выбранный дисплей • Позволяет Вам связывать дисплеи из одного сервера с дисплеями другого сервера (для использования операторами на клиентских станциях) • Позволяет создание дисплея Главного вида,на котором расположены кнопки, ссылающиеся на подчиненные дисплеи, располагающиеся в других зонах Area found in FT Directory Displays found in selected area Display reference that will be used (in command)

  33. Решение один дисплей • Выгоды «одного дисплея» над традиционным решением • Значительноуменьшаетсявремя разработкии средства на техническое обслуживание • Исключаетсяимпорт и повторение графических дисплеев • Поддерживается распределенный проектс использованием нескольких компьютеров и серверов, подключенных к сети • Делает простым обновление графических дисплеев в функционирующих системах автоматизации

  34. Client Client HMI server Area 1 HMI Server Area 2 Решение: копирование системы управленияиз Area 1 в Area 2 вместе с приложениями. Display: Overview Display: Overview Data Server Data Server Проблема: Добавлениелиний, требующих ручной доработки Существует задача скопироватьлинию или механизми использовать систему управления с идентичной линии или механизма. Конфликт!Повторяющиеся имена не могут использоваться в приложении. Необходимо переименовывать все компоненты.

  35. Все компоненты в такой же области будут использовать относительные ссылки. Скопированный объект будет идентичен и его функции будут также идентичны исходному. Иерархия директорииделает имена компонентов (например, тегов, тревоги дисплеев) уникальными для всей системы. Client HMI Server Area 2 Display: Overview Data Server Решение: Модульнаяархитектура системы Существует задача скопироватьлинию или механизми использовать систему управления с идентичной линии или механизма. Client Area 1 HMI server Display: Overview Data Server

  36. Относительные ссылки Компоненты,доступные вдомашней областииспользуют относительные имена (“Overview” вместо “Area1::Overview”)

  37. Client HMI Server Area 2 Display: Overview Data Server Расширяемая архитектурасистемы • Пользователю необходимо иметь возможность добавить новые области и сервера • Хочет ссылаться на имеющиеся области и сервера. • Иерархия директории создает имена компонентов (например, тегов, тревоги дисплеев) уникальными для всей системы. • Компоненты директории доступны через абсолютные имена. (например, Area1::tag1) Client Area 1 HMI server Display: Overview Data Server

  38. Абсолютные ссылки Компоненты доступны снаружи домашней области через абсолютные имена (например, /Area1::Overview вместо Overview)

  39. Протоколированиедиагностики FactoryTalk • Диагностика FactoryTalk позволяет Вам собирать, хранить ипросматриватьсообщенияотразличных FactoryTalk-enabled продуктовведином, центральном местена каждом компьютере,где служба установлена. Традиционный учет активности Учет диагностики FactoryTalk

  40. Протоколированиедиагностики FactoryTalk • Протоколирование • Локальной информации • Центральная, безопасная ODBC база дынных • RSMACC Определяется, какие категории сообщенийдолжны бытьнаправленыдля сохранения.

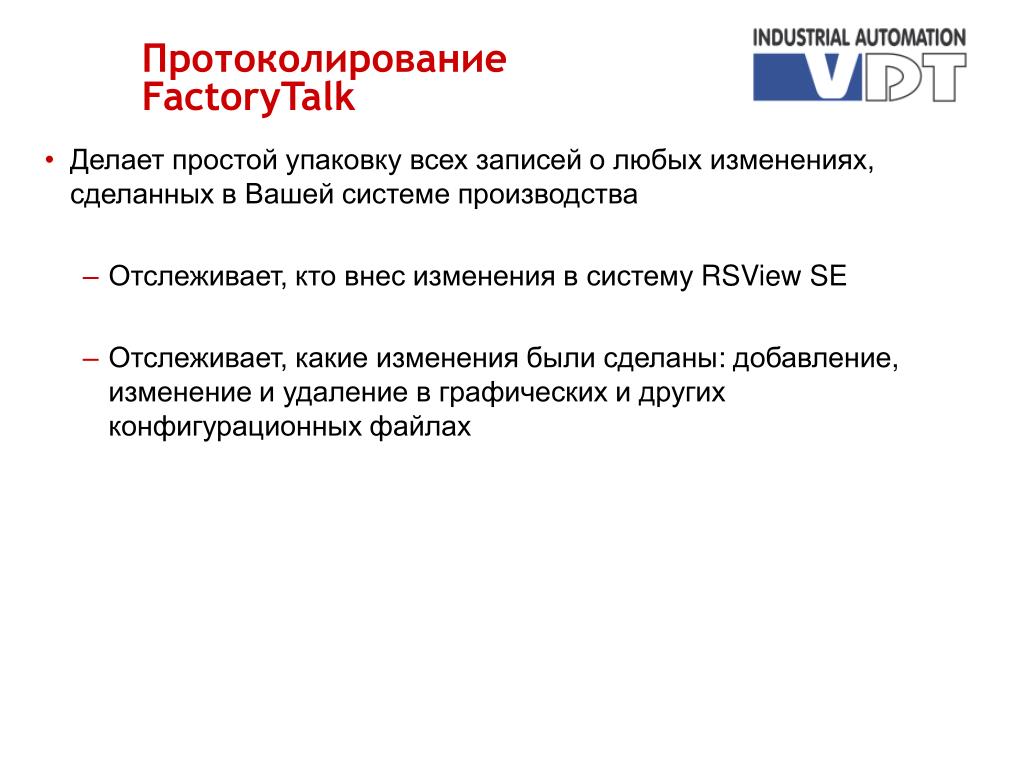

  41. ПротоколированиеFactoryTalk • Делает простой упаковку всех записей о любых изменениях, сделанных в Вашей системе производства • Отслеживает,кто внес измененияв систему RSView SE • Отслеживает, какие изменения были сделаны: добавление, изменение иудалениев графических и других конфигурационных файлах

  42. Система безопасности FT - RSAssetSecurity • Добавляет службу безопасности в архитектуру FactoryTalk • Работаетсогласованносостальными FactoryTalk компонентами: • Directory, Live Data, Audit, … • Учитывает доступ к такой информации как: • Авторизованныйинеавторизованный доступк системе автоматизации • Выполненные, неудавшиеся действия, и т.д. • Совместимостьс Windows 2000, 2003, and XP • FactoryTalk Security предоставляетсяс 10 пользовательскими учетными записями • Выприобретаетедополнительныеучетные записичерез RSAssetSecurity

  43. Обзор RSAssetSecurity™ • Policiesопределяет правиладля всей системы, определяющие работу системы безопасности • Computer accountsопределяет компьютеры, которым разрешен доступ к Вашей системе автоматизации • User accountsопределяет пользователей, которым разрешен доступ к Вашей системе автоматизации • Networks and Devicesпозволяет Вам обезопасить доступ к управляющему оборудованию

  44. Политики RSAssetSecurity™ • Продукты, поддерживающие FactoryTalk используют правила из папки Policies,которые включают: • Security policies — определяет главные правила системы безопасности, такие как часто должен меняться пароль • Audit policies — определяет, какая информация, связанная с безопасностью, учитывается во время работы системы. Например, какой пользователь авторизован. • User Rights Assignment policies — определяет, какие пользователи могут иметь доступ к особым возможностям. Например, кому разрешены операции сохранения и восстановления данных.

  45. Компьютеры и группыRSAssetSecurity™ • ИспользуйтеComputers and Groupsдля создания учетной записи компьютера и определения доступа компьютера к системе FactoryTalk • Вы можете использовать эти учетные записи для осуществления безопасности в зоне прямой видимости. • Вы также можете объединять индивидуальные учетные записи компьютеров в группы для облегчения управления системой безопасности

  46. Компьютеры и группыRSAssetSecurity™ • Users and Groups – создание учетных записей пользователей в любой комбинации из следующих: • Учетные записи, которые содержатся в FactoryTalk Directory иуправляются RSAssetSecurity • Предоставляет безопасный доступ к Вашей системе автоматизации и полостью отделена от учетных записей Windows. • Windows-связанныеучетные записи,которые ссылаются на уже имеющиеся учетные записи в домене Windows или Active Directory • Операционная система Windows управляет и авторизует эти учетные записи.

  47. Компьютеры и группыRSAssetSecurity™ • Объединение индивидуальных учетных записей пользователей в группы для назначения прав доступа, связанных с должностью сотрудника облегчает управление системой безопасности. • Windows-связанныегруппы пользователей, которые позволяют объединятьучетныезаписиWindows в группыдля доступа к системе автоматизации.

  48. Сети и устройстваRSAssetSecurity™ • ИспользуйтеNetworks and Devicesдля: • Безопасного доступа к управлению оборудованием • Безопасность действий может быть определена для устройства • Безопасность действий может быть определена для всех подобных устройств или может быть определена на устройстве при помощи средств устройства

  49. Наиболее интересные возможности RSView Supervisory Edition

  50. Возможности RSView Studio • Общаясредаразработкидля RSView ME и SE • Повторное использование компонентовиз RSView ME в SE – графика, модели учета данных, макросы и т.д. • Импорт PanelView стандартныхирасширенныхприложенийв RSView ME • Импорт RSView32 и RSView ME приложенийв RSView SE • Полнофункциональныйграфический редакторсмощным инструментарием • Быстрый тестовый запуск, которыйсимулируетработу отдельных дисплеевили всего проекта • Создание runtime приложенийдляиспользованияспредыдущими runtime версиями RSView ME* • Прямая адресация теговисключаетнеобходимостьвразличныхбазах данных тегов • Использование теговизпакета RSLogix * New in CPR7
