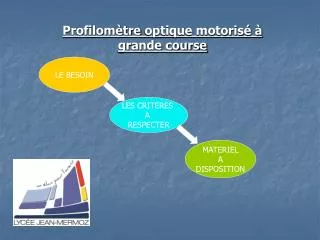

  1. Profilomètre optique motorisé à grande course LE BESOIN LES CRITERES A RESPECTER MATERIEL A DISPOSITION

  2. Profilomètre optique motorisé à grande course Sur quoi agit-il ? À qui rend-il service ? Aux chercheurs de l’ISL Endommagements optiques divers Profilomètre optique 3 axes automatisés Caractériser le relief de différents échantillons avant et après irradiation laser Dans quel but existe-t-il ?

  3. Profilomètre optique motorisé à grande course Les études d’endommagements laser de matériaux divers induisent fréquemment des déformations de surfaces qui peuvent aller de quelques µm à mm sur des surfaces variant de quelques mm² à cm². L’objet de ce projet est de réaliser un profilomètre optique pour faire de telles mesures sur la base: • d’un déplacement motorisé 3 axes • d’une technique de métrologie optique adaptée à la problématique posée à définir dans le cadre du projet • d’un logiciel didactique d’utilisation du montage réalisé et de mise en forme des résultats assurant l’asservissement des systèmes motorisés et du système de positionnement du capteur optique.

  4. Profilomètre optique motorisé à grande course MATERIEL • Système motorisé 3 axes type Microcontrole ESP300 avec une platine XY motorisée par vérins VM4 CCE et une table de translation motorisée compatible ESP300. • (NB : en fonction de la technologie de mesure de la profondeur retenue • durant l’étude préalable, le translateur pourra être redéfini et adapté.) • Capteur et source lumineuse requis pour la mesure de profilomètrie optique : la liste exhaustive et précise des matériels nécessaires sera définie conjointement avec l’ISL, à partir des solutions techniques proposées par les étudiants selon la technique de métrologie retenue, et validée par l’ISL. (Exemple : caméra Dino Lite X400) • Un PC compatible avec l’utilisation du système motorisé ESP300. • L’échantillon peut être fournit par l’ISL ou on peut utiliser un échantillon • quelconque compatible avec l’étude. • LabView
