  1. Analog and Digital 완소3조 1등 : 박상섭 2등 : 임승훈 3등 : 박동민 4등 : 문희연 5등 : 박서연

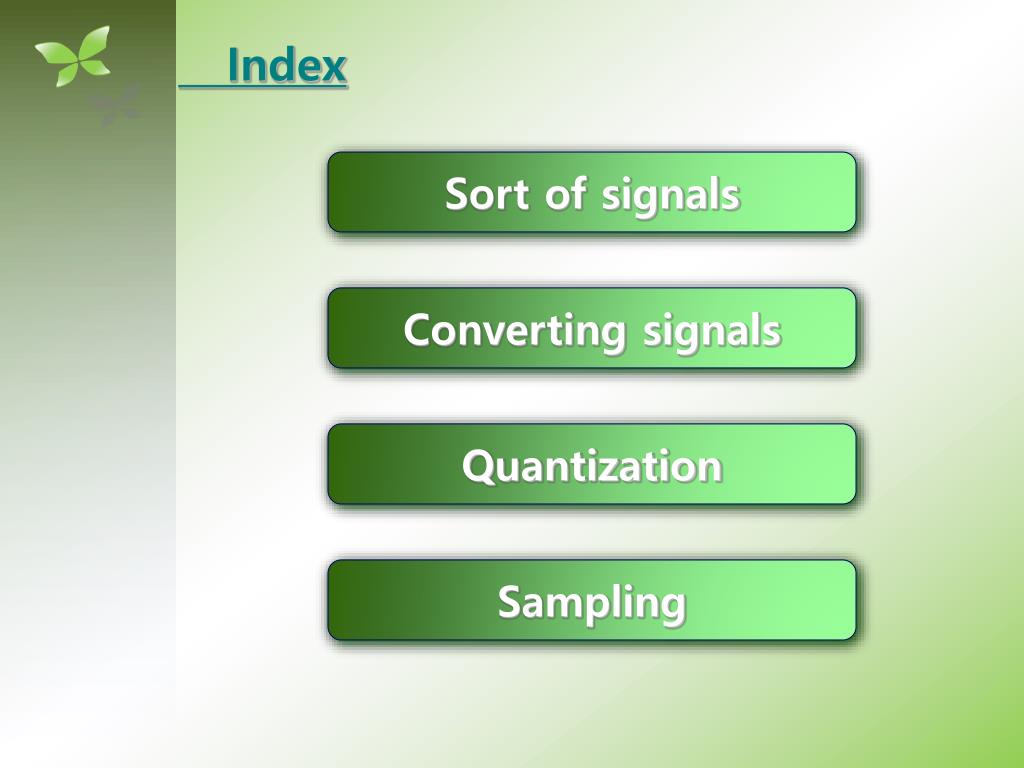

  2. Index Sort of signals Converting signals Quantization Sampling

  3. Sort of signals

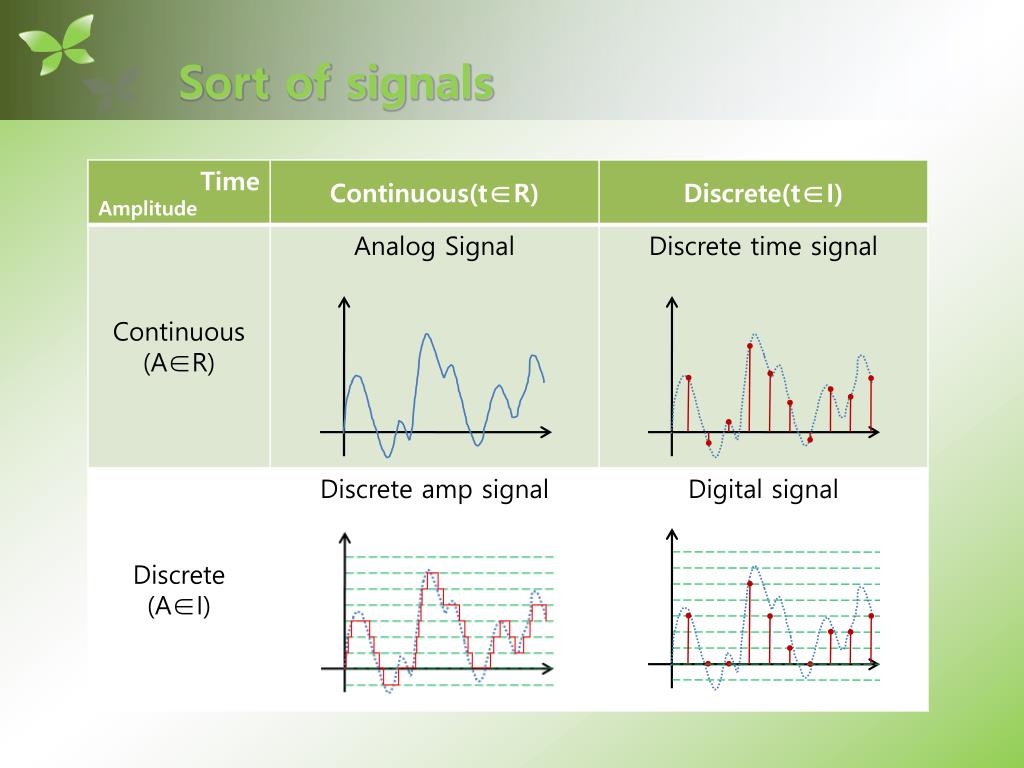

  4. Converting signals Discrete-time and continuous-amplitude signal Sampling Analogsignal 표본화 Discrete-time and discrete-Amplitude signal (Digital signal) Quantization 양자화

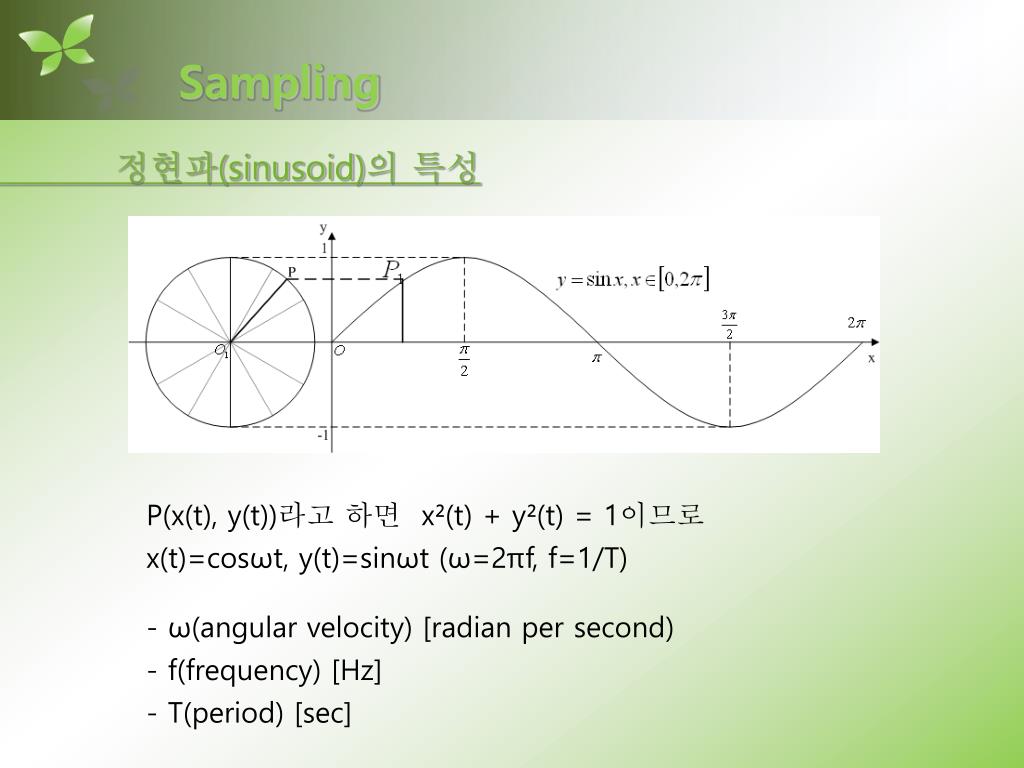

  5. Sampling 정현파(sinusoid)의 특성 P(x(t), y(t))라고 하면 x²(t) + y²(t) = 1이므로 x(t)=cosωt, y(t)=sinωt (ω=2πf, f=1/T) • - ω(angular velocity) [radian per second) • f(frequency) [Hz] • T(period) [sec]

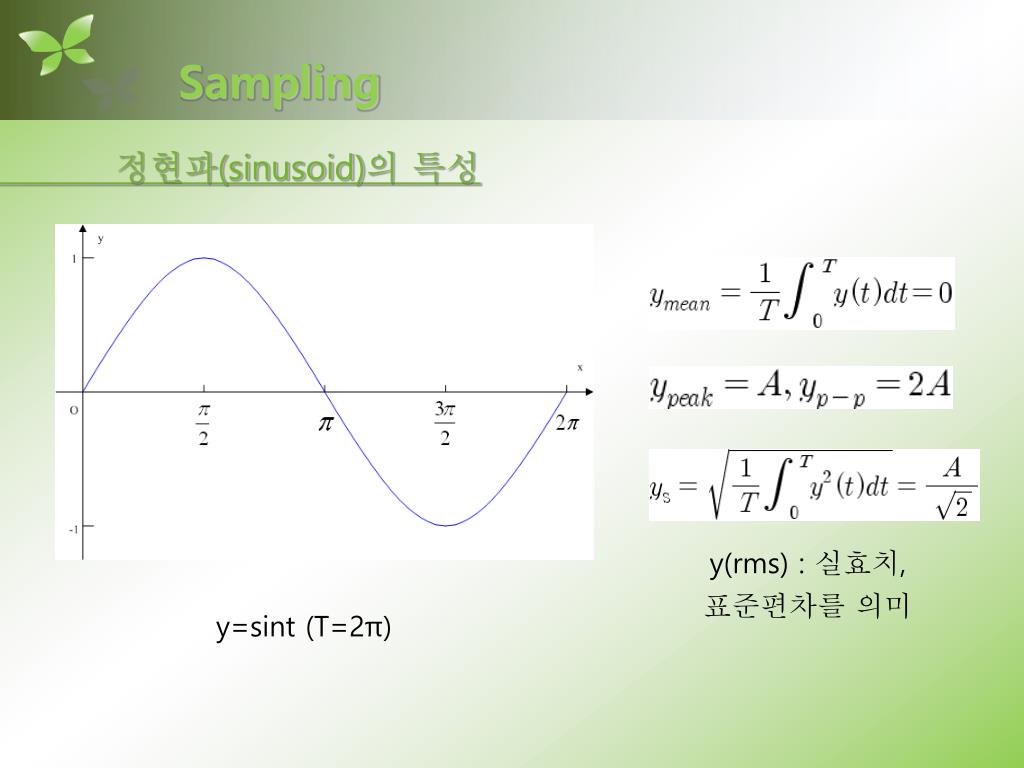

  6. Sampling 정현파(sinusoid)의 특성 y(rms) : 실효치, 표준편차를 의미 y=sint (T=2π)

  7. Sampling 일반적인 정현파 x(t)=Asin(ωt+ξ) = Asin(ωt)cos(ξ) + Acos(ωt)sin(ξ) (T=2π, ξ=0.1729)

  8. Sampling *모든신호는 정현파의 합으로 표현될 수 있다. x₁(t) t T 2T • f₁ : A₁sin2πf₁t+B₁cos2πf₁t • (Fundamental freq.) x₂(t) - f₂ : A₂sin4πf₁t+B₂cos4πf₁t … - fn : Ansin(2nπf₁t)+Bncos(2nπf₁t) (Harmonics freq.) t T 2T

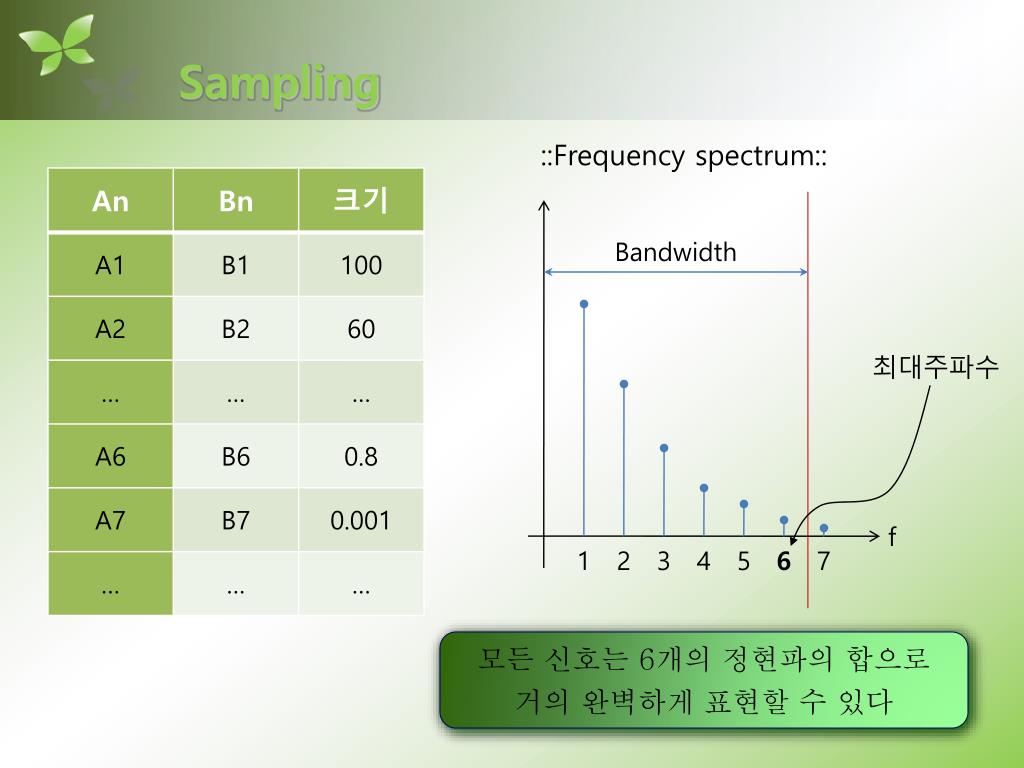

  9. Sampling ::Frequency spectrum:: Bandwidth 최대주파수 f 1 2 3 4 5 6 7 모든신호는 6개의 정현파의 합으로 거의 완벽하게 표현할 수 있다

  10. Sampling T 단일주파수 신호가 아니라 최소~최대 주파수 범위에 있는 여러 개의 주파수를 가짐 (대역폭 : 1f~6fHz) Ex) ECG R-R interval • *주기를 알 수 있는 경우 • - Fundamental Freq. = 1/T • - RRI(T) = 1s • - f = 1Hz • - mf(max) = 100Hz • 최소주파수 = 0.05Hz • BW : 0.05~100Hz R R P P T Q Q S S

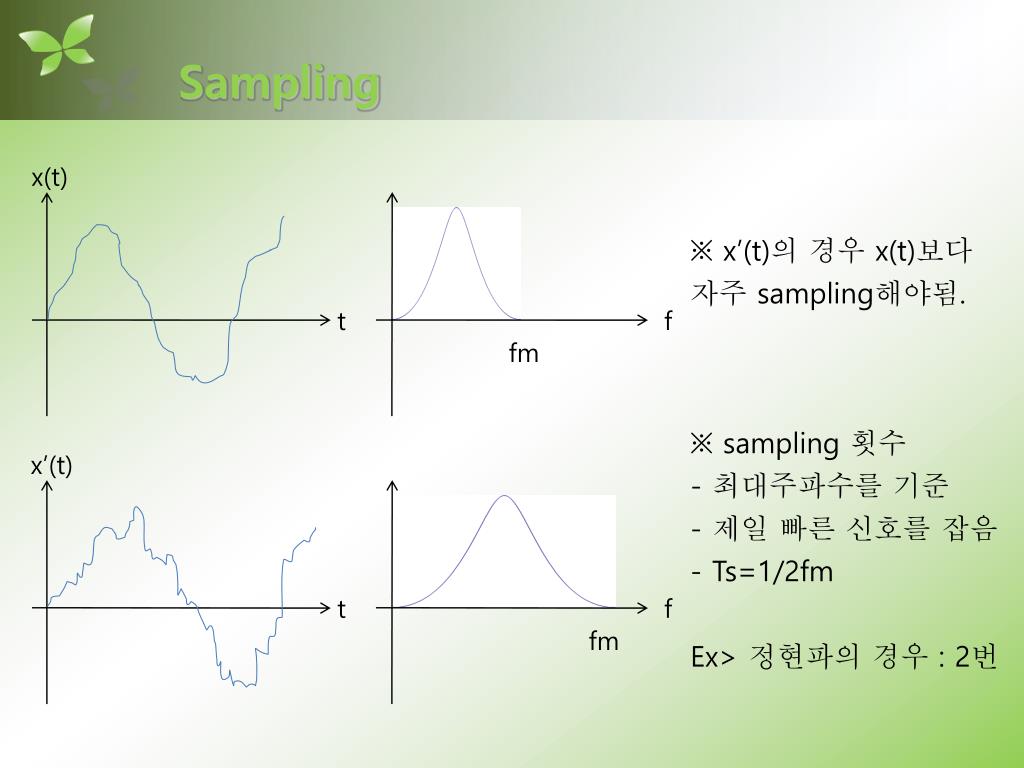

  11. Sampling x(t) ※ x’(t)의경우 x(t)보다 자주 sampling해야됨. t f fm x’(t) ※ sampling 횟수 - 최대주파수를 기준 - 제일 빠른 신호를 잡음 - Ts=1/2fm Ex> 정현파의경우 : 2번 t f fm

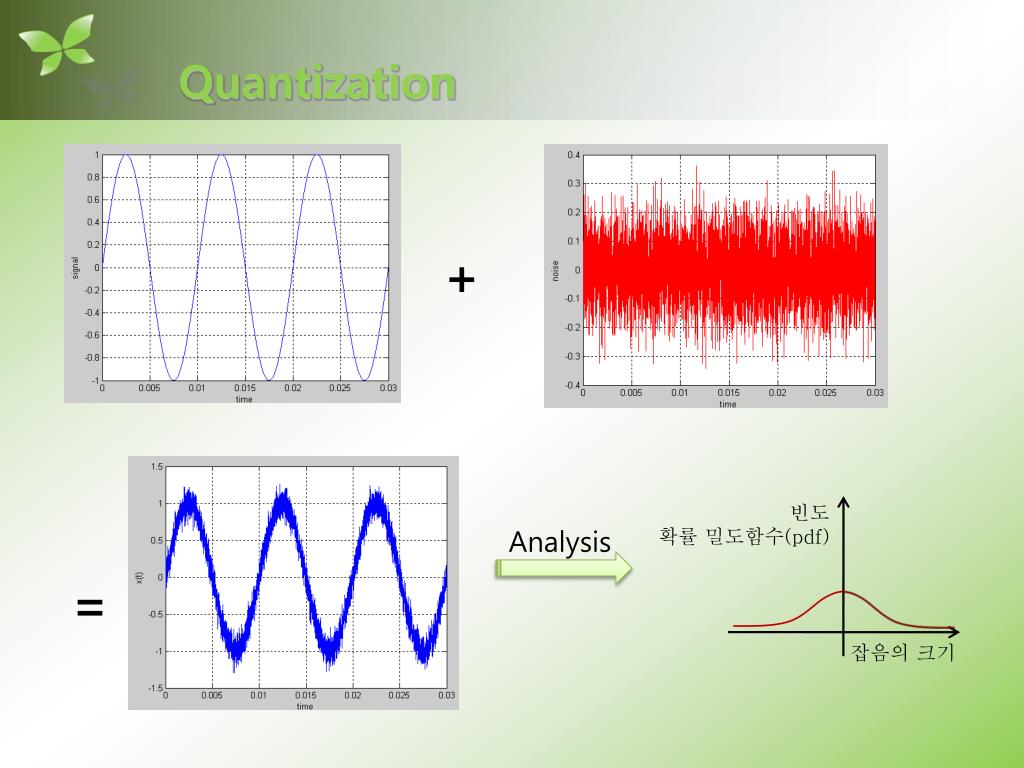

  12. Quantization + 빈도 확률 밀도함수(pdf) Analysis 잡음의 크기 =

  13. Quantization • μ=0인 Gaussian이라 가정 - N(μ,σ) : 평균이 μ, 표준편차 σ인 확률분포 - - σ의 크기에 따라 그래프 변화 빈도 빈도 확률 밀도함수(pdf) 잡음의 크기 잡음의 크기 σ가 큰 경우 σ가 작은 경우

  14. Quantization *확률밀도함수(pdf) f μ μ-2σ μ-σ μ+σ μ+2σ 거의 모든 신호가 -4σ~+4σ의 범위에서 존재함

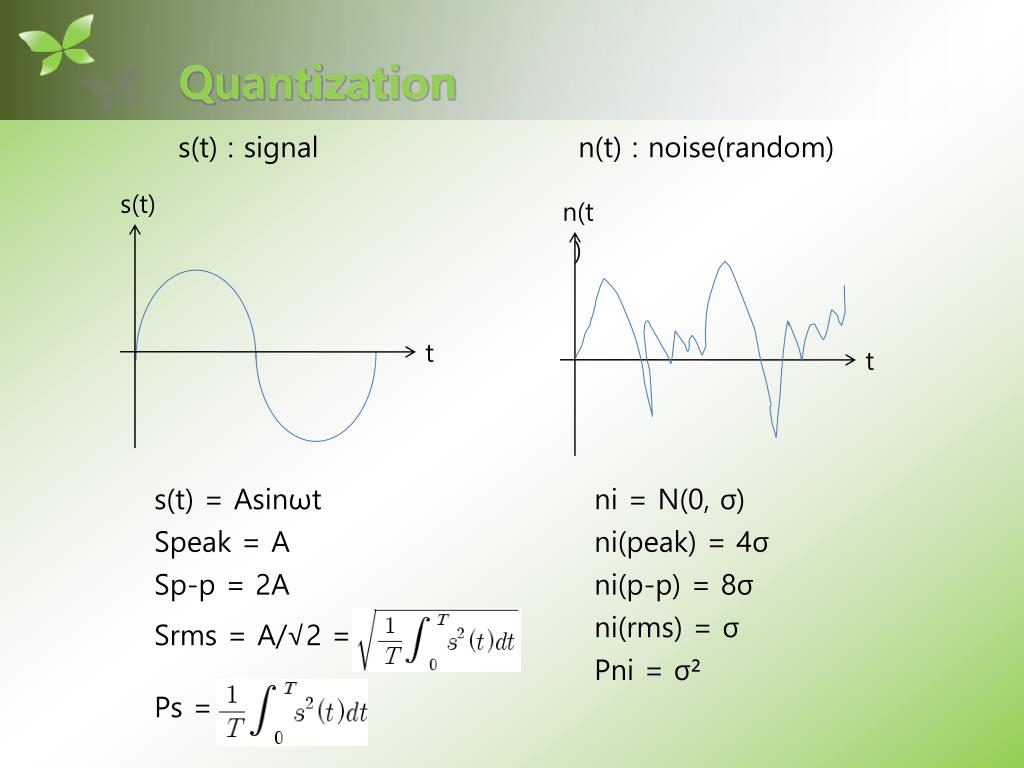

  15. Quantization s(t) : signal n(t) : noise(random) s(t) n(t) t t s(t) = Asinωt Speak = A Sp-p = 2A ni = N(0, σ) ni(peak) = 4σ ni(p-p) = 8σ ni(rms) = σ Pni = σ² Srms = A/√2 = Ps =

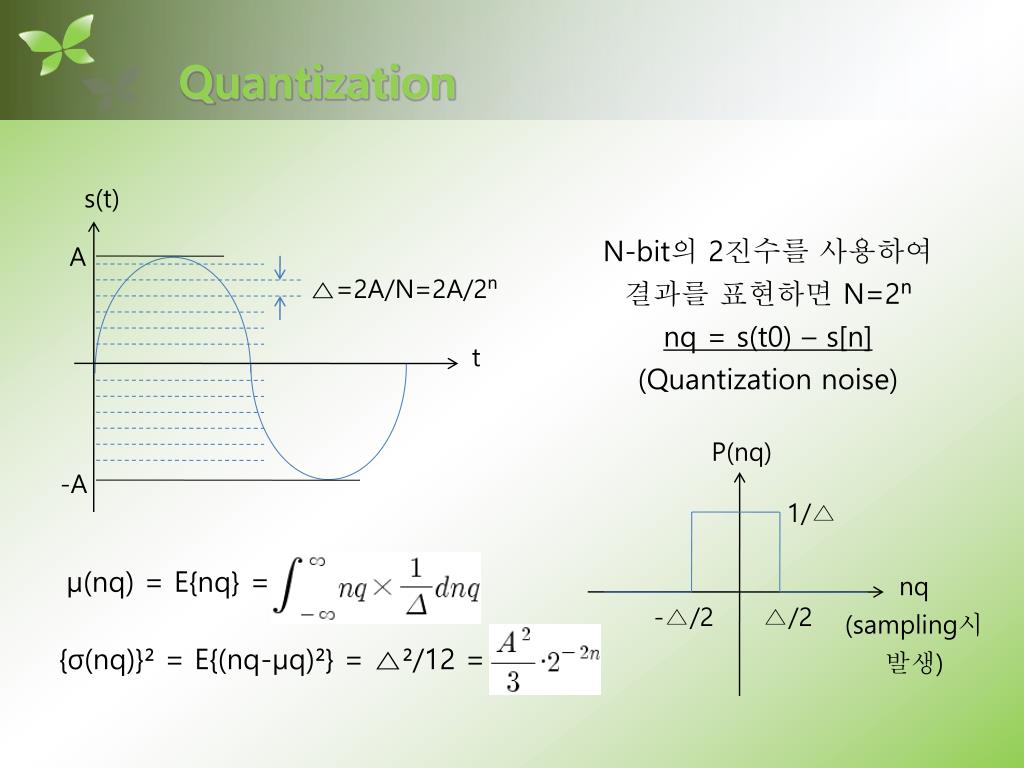

  16. Quantization s(t) N-bit의 2진수를 사용하여 결과를 표현하면 N=2ⁿ nq = s(t0) – s[n] (Quantization noise) A △=2A/N=2A/2ⁿ t P(nq) -A 1/△ μ(nq) = E{nq} = nq (sampling시 발생) -△/2 △/2 {σ(nq)}² = E{(nq-µq)²} = △²/12 =

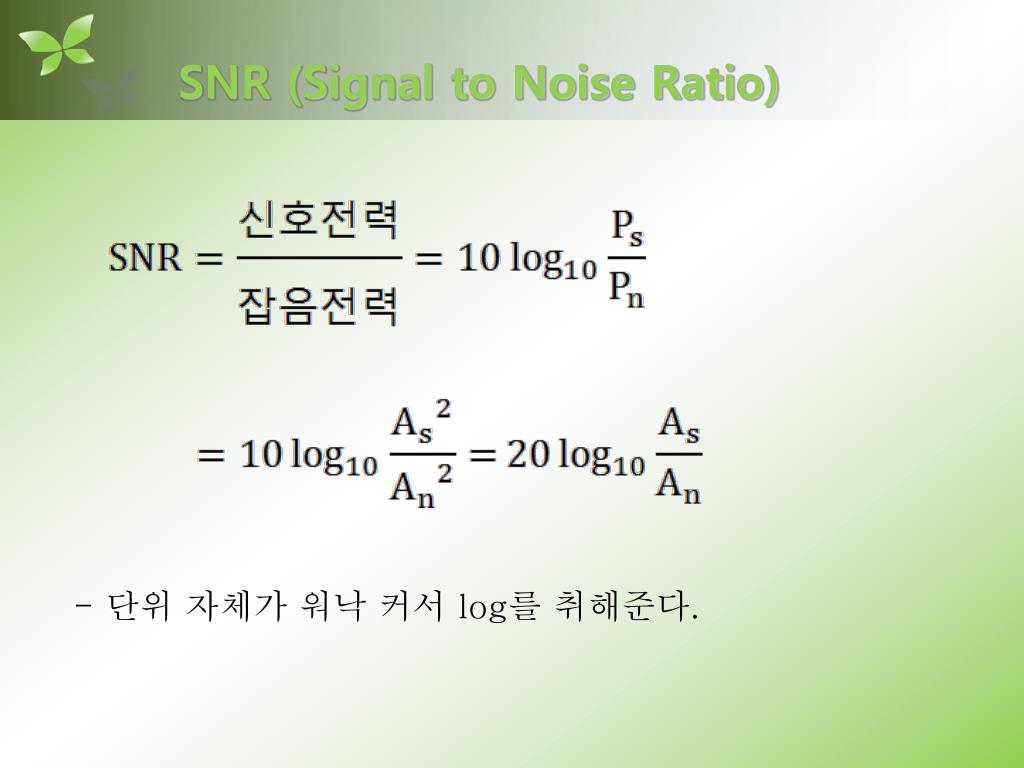

  17. SNR (Signal to Noise Ratio) - 단위 자체가 워낙 커서 log를 취해준다.

  18. SNR (Signal to Noise Ratio) - Signal - Noise - SNRinput =

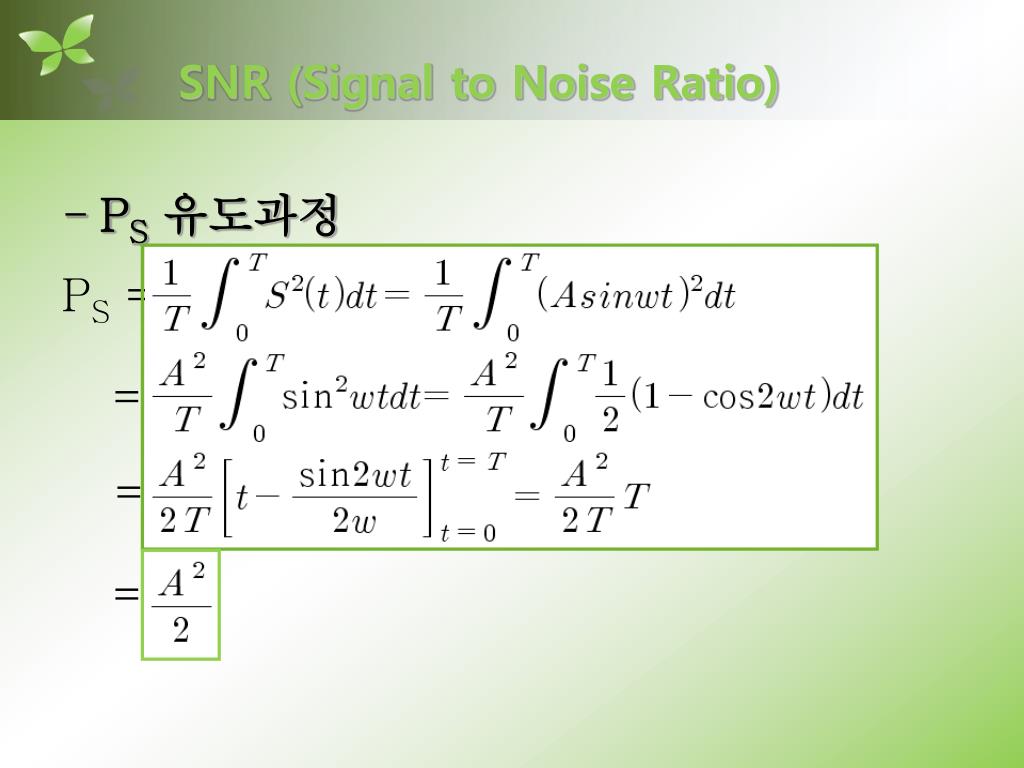

  19. SNR (Signal to Noise Ratio) • PS유도과정 PS = = = =

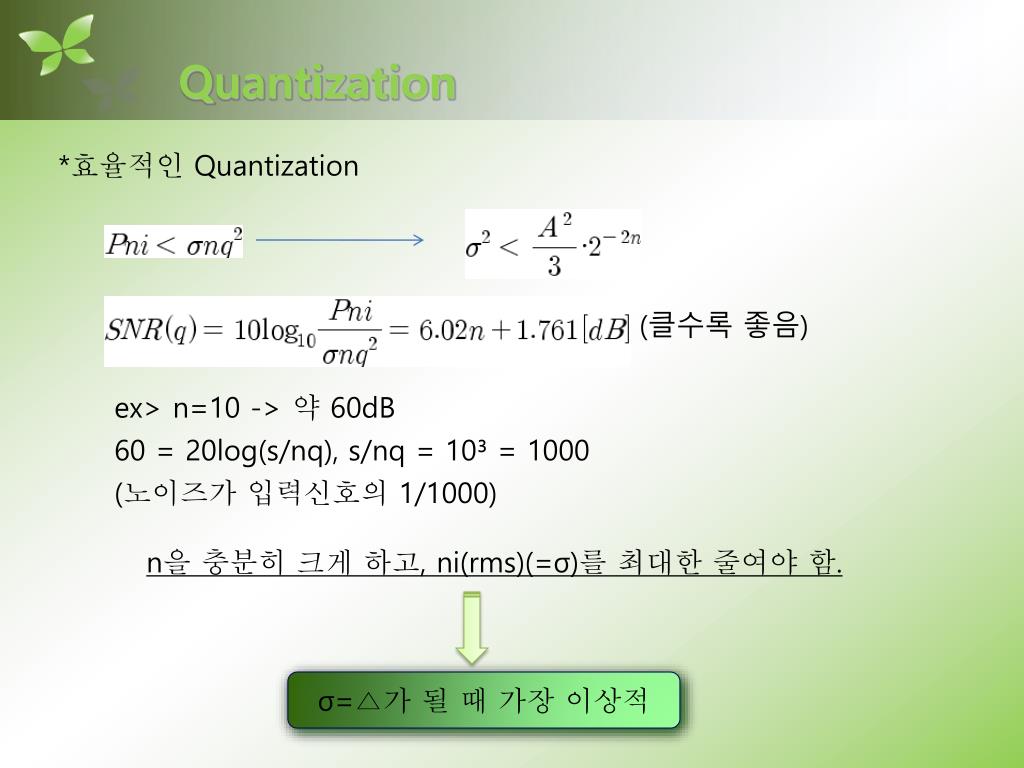

  20. Quantization *효율적인 Quantization (클수록 좋음) ex> n=10 -> 약 60dB 60 = 20log(s/nq), s/nq = 10³ = 1000 (노이즈가 입력신호의 1/1000) n을 충분히 크게 하고, ni(rms)(=σ)를 최대한 줄여야 함. σ=△가 될 때 가장 이상적

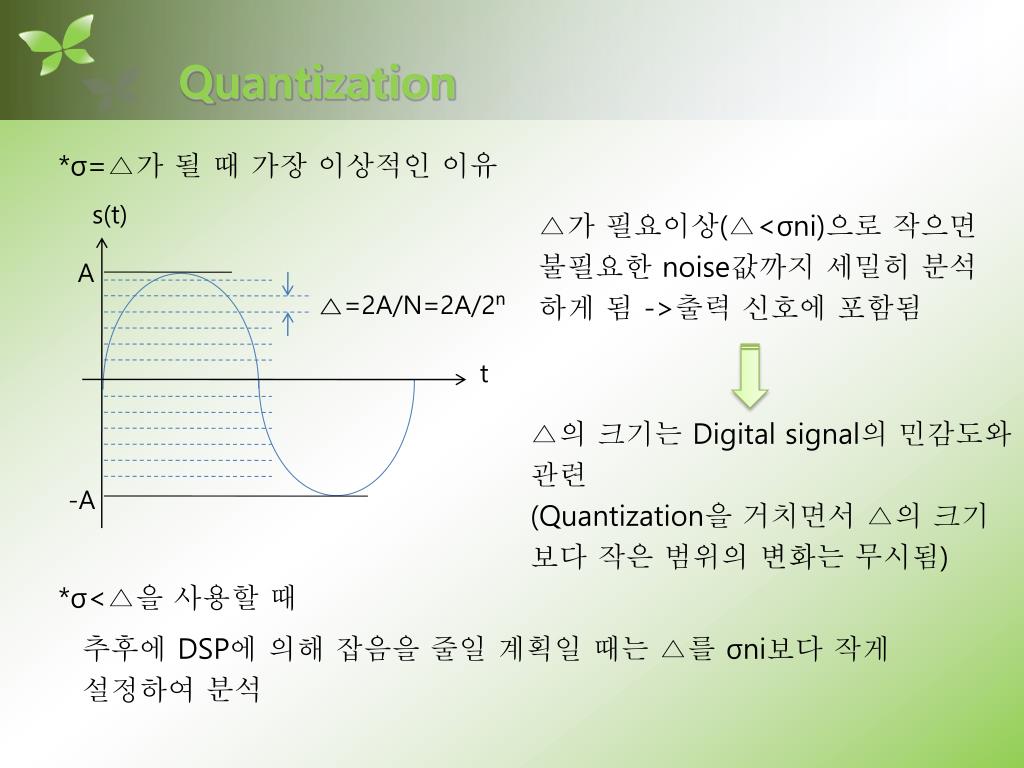

  21. Quantization *σ=△가 될 때 가장 이상적인 이유 s(t) △가 필요이상(△<σni)으로 작으면 불필요한 noise값까지 세밀히 분석 하게 됨 ->출력 신호에 포함됨 A △=2A/N=2A/2ⁿ t △의 크기는 Digital signal의 민감도와 관련 (Quantization을 거치면서 △의 크기 보다 작은 범위의 변화는 무시됨) -A *σ<△을 사용할 때 추후에 DSP에 의해 잡음을 줄일 계획일 때는 △를 σni보다 작게 설정하여 분석

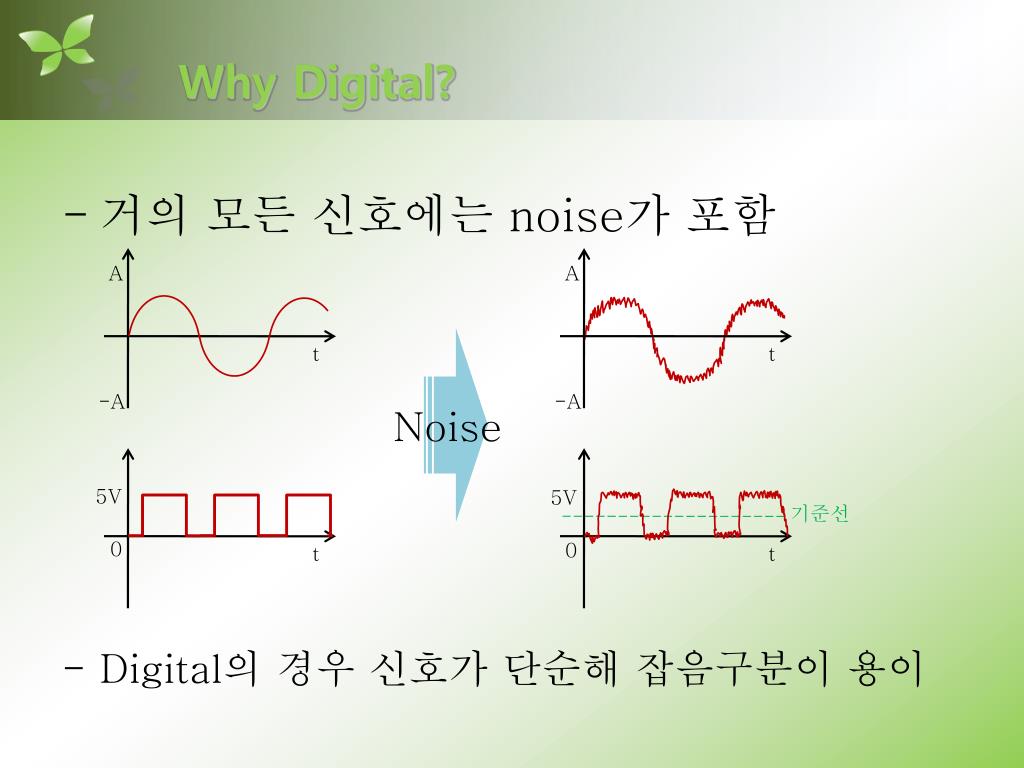

  22. Why Digital? • 거의 모든 신호에는 noise가 포함 • Digital의 경우 신호가 단순해 잡음구분이 용이 A A t t t t 5V 0 -A -A Noise 5V 기준선 0
