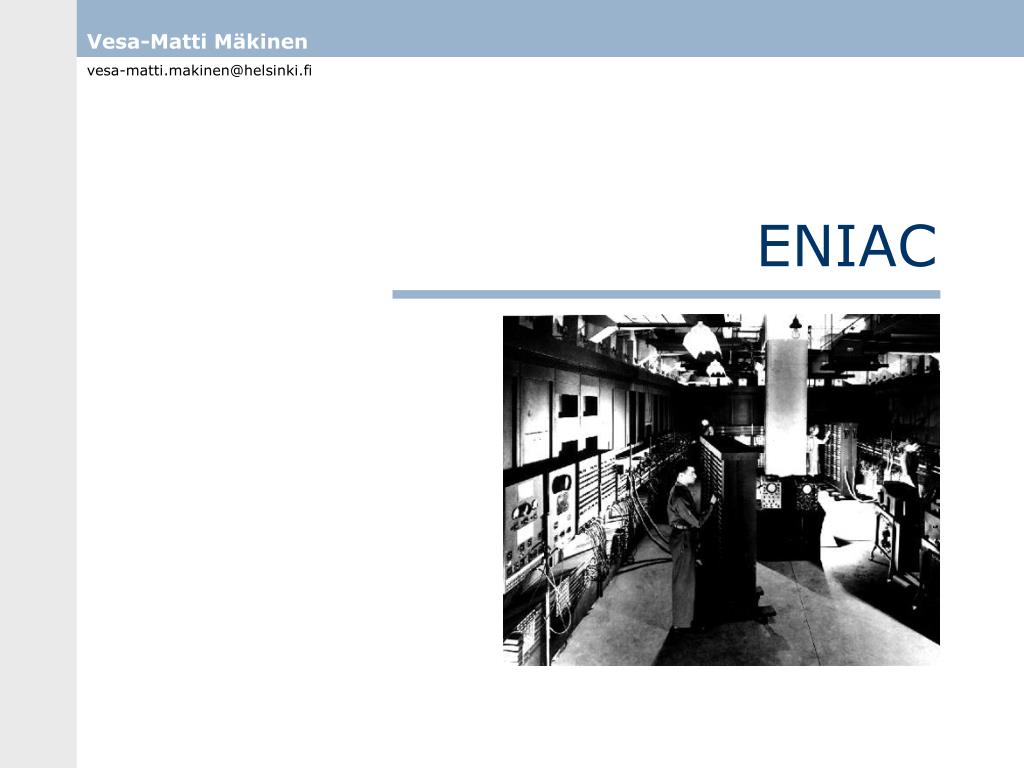

  1. Vesa-Matti Mäkinen vesa-matti.makinen@helsinki.fi ENIAC

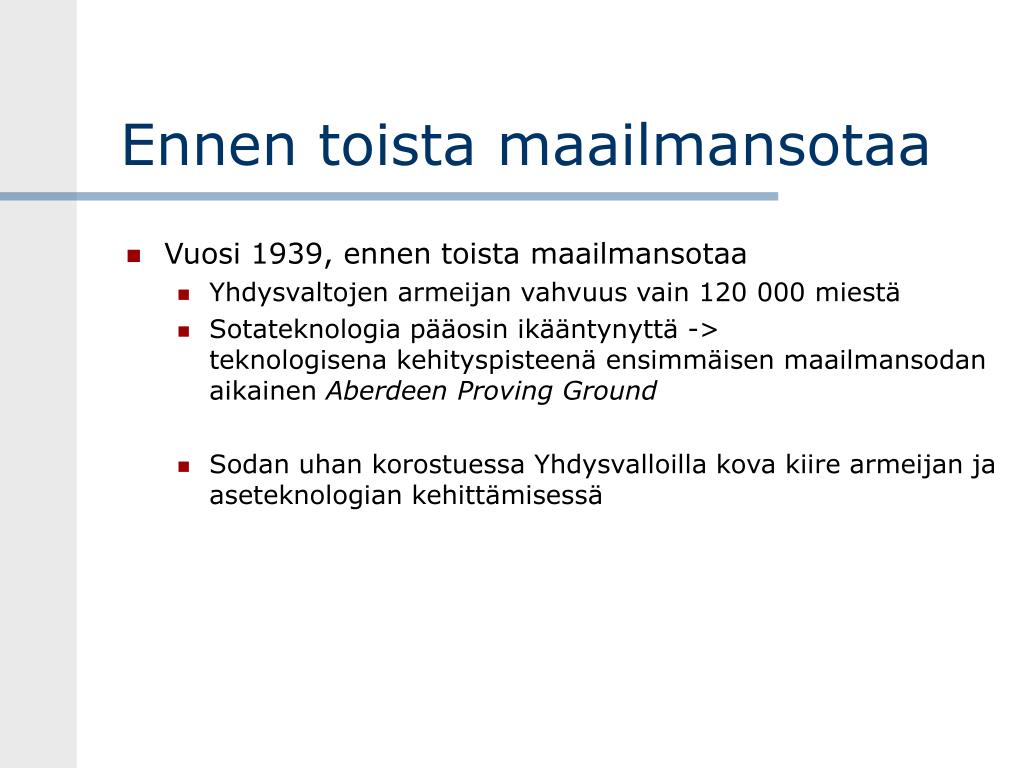

  2. Ennen toista maailmansotaa • Vuosi 1939, ennen toista maailmansotaa • Yhdysvaltojen armeijan vahvuus vain 120 000 miestä • Sotateknologia pääosin ikääntynyttä ->teknologisena kehityspisteenä ensimmäisen maailmansodan aikainen Aberdeen Proving Ground • Sodan uhan korostuessa Yhdysvalloilla kova kiire armeijan ja aseteknologian kehittämisessä

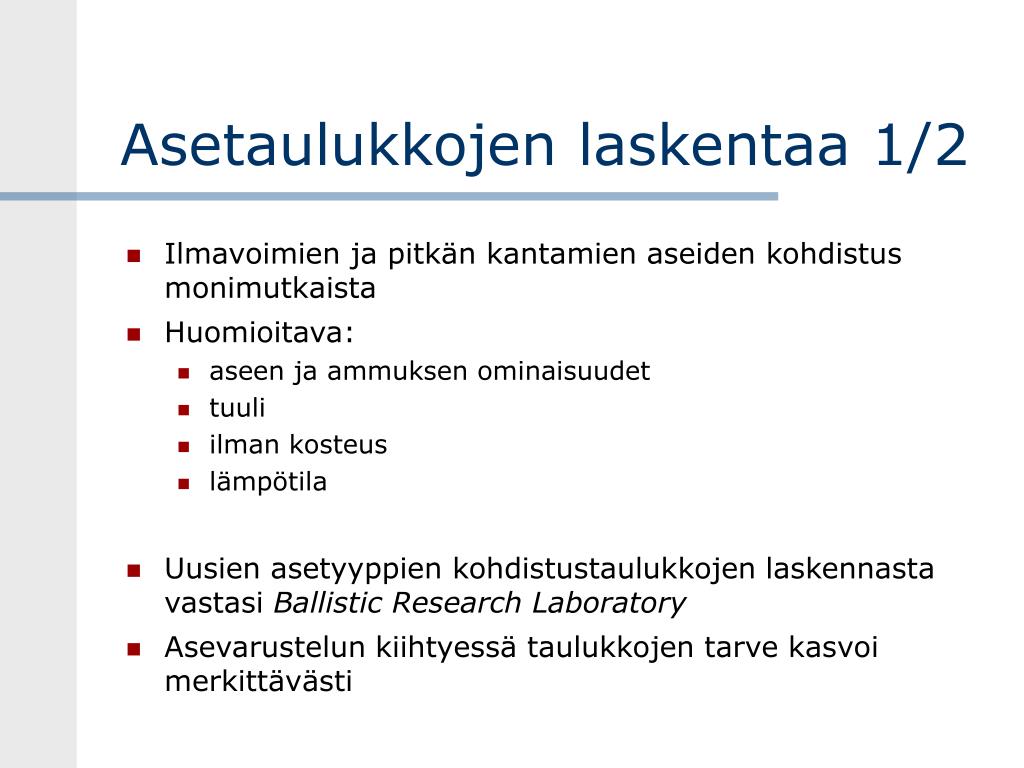

  3. Asetaulukkojen laskentaa 1/2 • Ilmavoimien ja pitkän kantamien aseiden kohdistus monimutkaista • Huomioitava: • aseen ja ammuksen ominaisuudet • tuuli • ilman kosteus • lämpötila • Uusien asetyyppien kohdistustaulukkojen laskennasta vastasi Ballistic Research Laboratory • Asevarustelun kiihtyessä taulukkojen tarve kasvoi merkittävästi

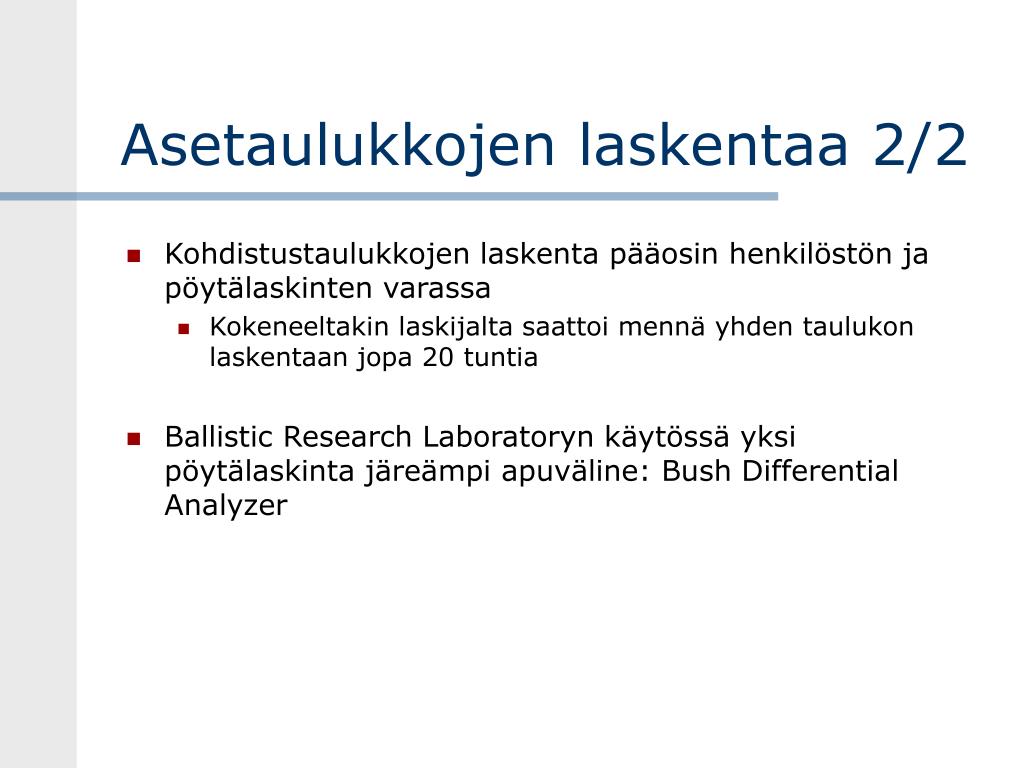

  4. Asetaulukkojen laskentaa 2/2 • Kohdistustaulukkojen laskenta pääosin henkilöstön ja pöytälaskinten varassa • Kokeneeltakin laskijalta saattoi mennä yhden taulukon laskentaan jopa 20 tuntia • Ballistic Research Laboratoryn käytössä yksi pöytälaskinta järeämpi apuväline: Bush Differential Analyzer

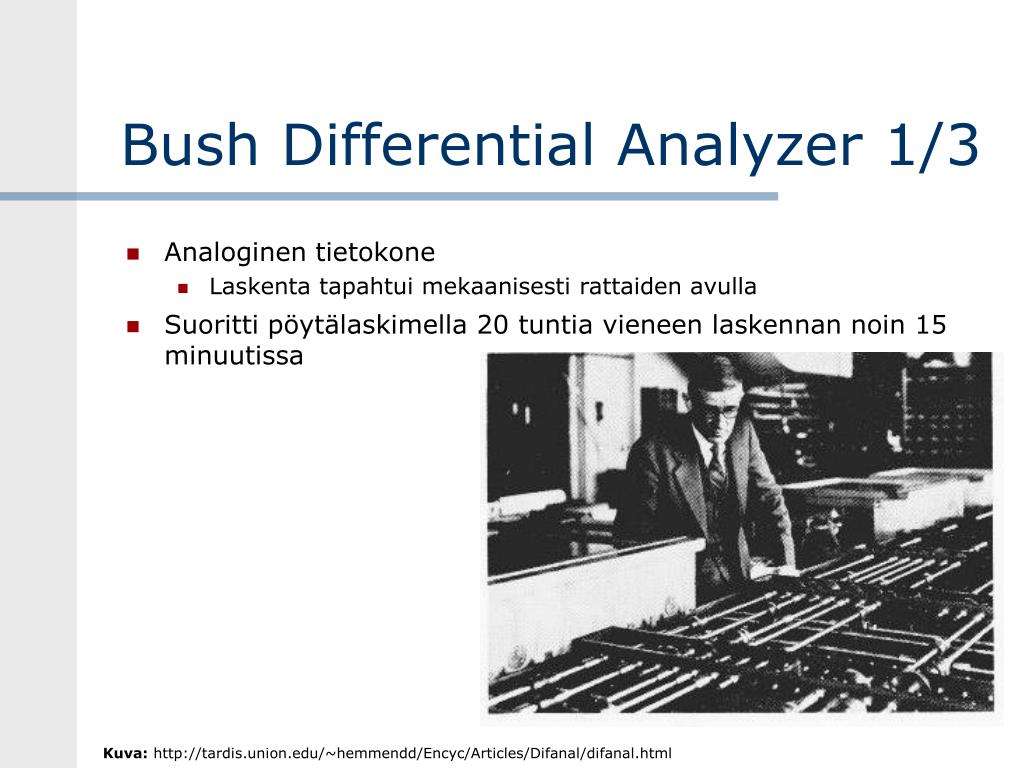

  5. Bush Differential Analyzer 1/3 • Analoginen tietokone • Laskenta tapahtui mekaanisesti rattaiden avulla • Suoritti pöytälaskimella 20 tuntia vieneen laskennan noin 15 minuutissa Kuva: http://tardis.union.edu/~hemmendd/Encyc/Articles/Difanal/difanal.html

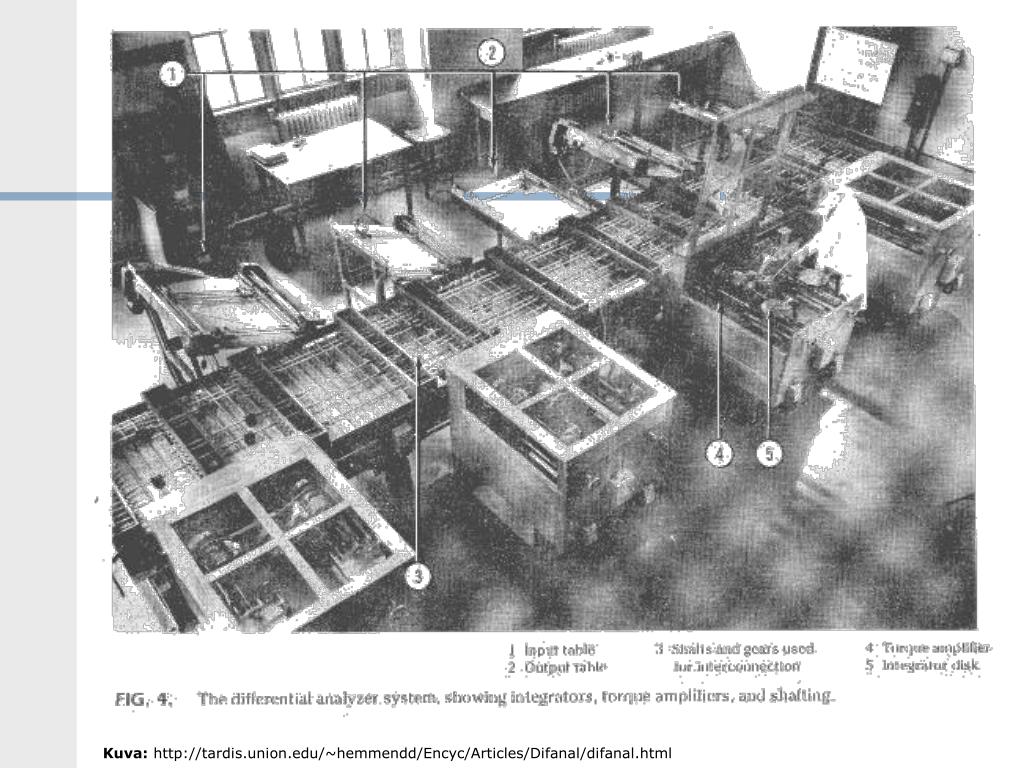

  6. Kuva: http://tardis.union.edu/~hemmendd/Encyc/Articles/Difanal/difanal.html

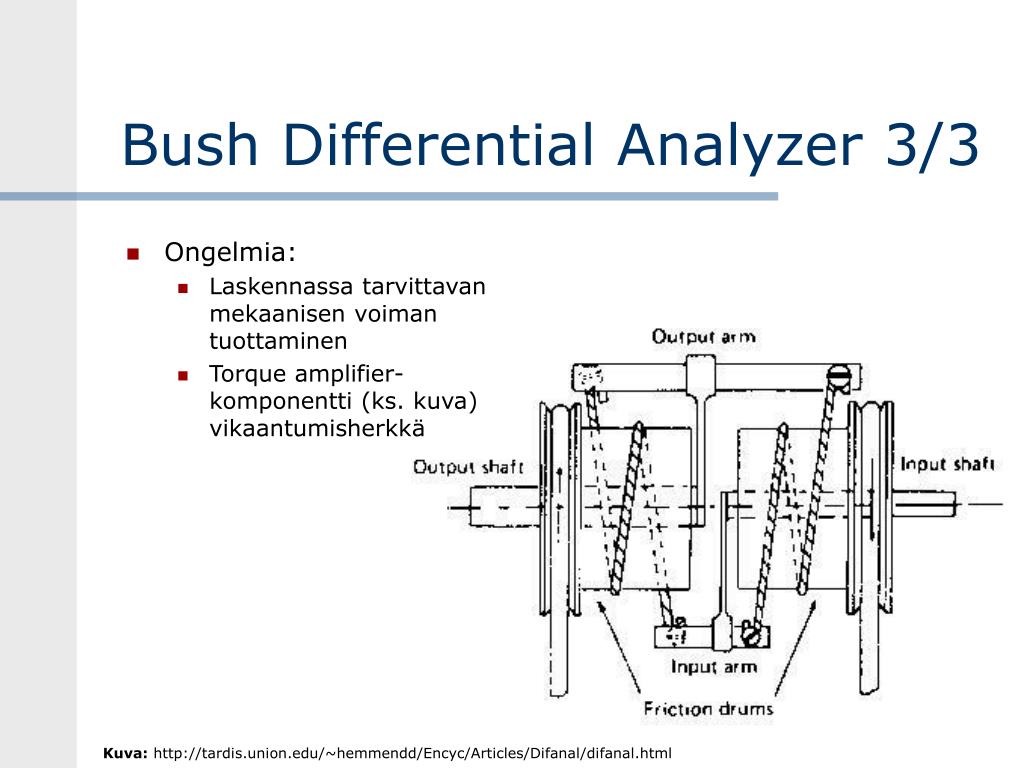

  7. Bush Differential Analyzer 3/3 • Ongelmia: • Laskennassa tarvittavan mekaanisen voiman tuottaminen • Torque amplifier-komponentti (ks. kuva) vikaantumisherkkä Kuva: http://tardis.union.edu/~hemmendd/Encyc/Articles/Difanal/difanal.html

  8. Tarve tehokkaammille laskentamenetelmille • Vuonna 1940 armeijan käyttöön Moore School:n järeämpi Bush Differential Analyzer –kone • Moore School tukena Ballistic Research Laboratory:n henkilöstön koulutuksessa • 1942 asetaulukkojen tuottaminen ei pysynyt enää asekehityksen perässä – tarvittiin tehokkaampia laskumenetelmiä • Armeija valmis investoimaan myös kokeellisempiin projekteihin

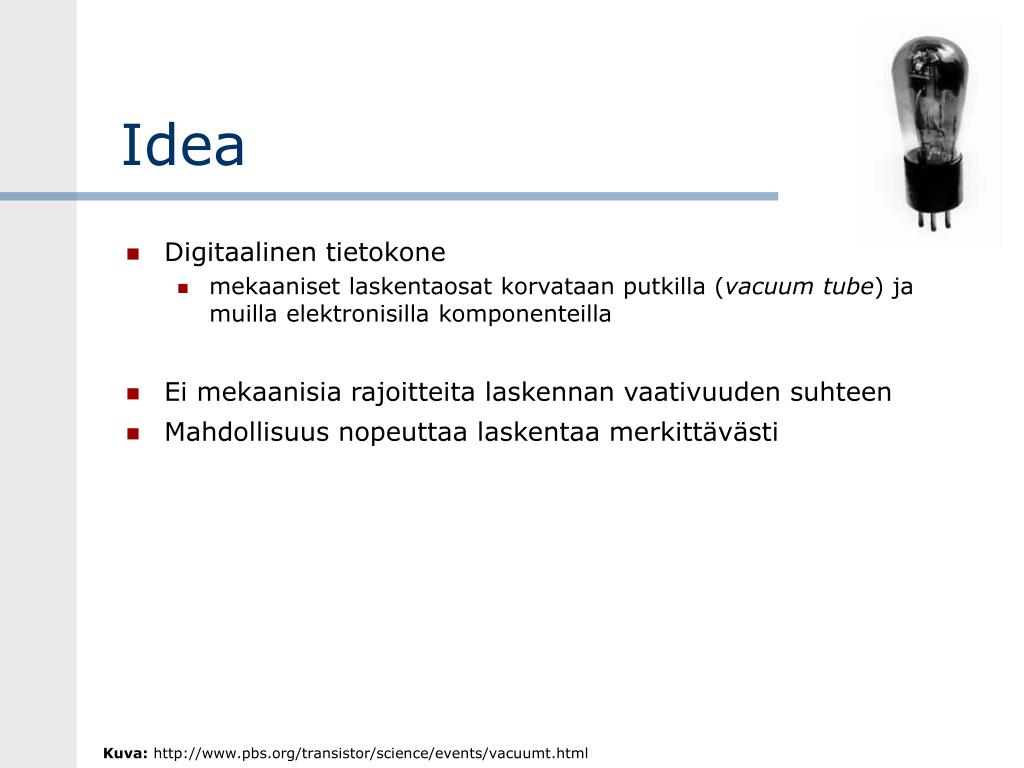

  9. Idea • Digitaalinen tietokone • mekaaniset laskentaosat korvataan putkilla (vacuum tube) ja muilla elektronisilla komponenteilla • Ei mekaanisia rajoitteita laskennan vaativuuden suhteen • Mahdollisuus nopeuttaa laskentaa merkittävästi Kuva: http://www.pbs.org/transistor/science/events/vacuumt.html

  10. Riskejä • Luotettavuus • Putkiteknologiaa käytetty tyypillisesti huomattavasti yksinkertaisimmissa laitteissa • Putket vikaantumisherkkiä • Uutuus • Vastaavaa konetta ei rakennettu aiemmin

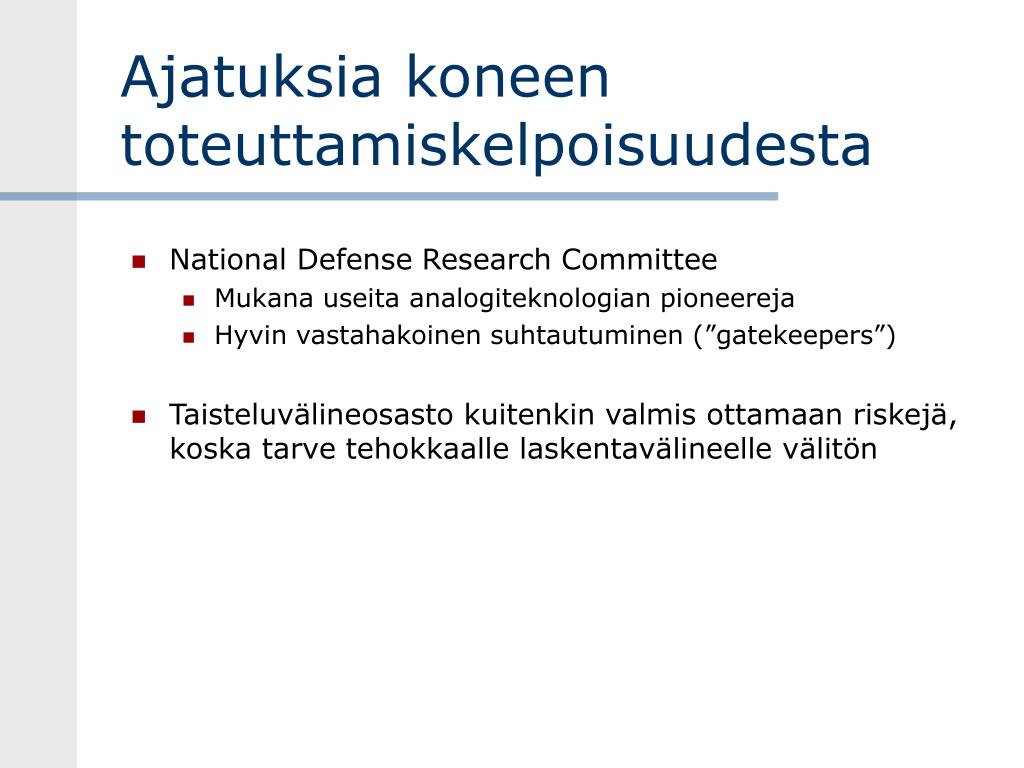

  11. Ajatuksia koneen toteuttamiskelpoisuudesta • National Defense Research Committee • Mukana useita analogiteknologian pioneereja • Hyvin vastahakoinen suhtautuminen (”gatekeepers”) • Taisteluvälineosasto kuitenkin valmis ottamaan riskejä, koska tarve tehokkaalle laskentavälineelle välitön

  12. John Mauchly • Tohtori, Moore School:n apulaisprofessori • Kiinnostunut elektronisesta laskennasta ja putkiteknologian hyödyntämisestä jo 1930-luvulla • Julkaisi raportin Use of High Speed Vacuum Tube Devices for Calculating vuonna 1942 • Tällöin raportista ei kiinnostuttu Moore School:n eikä armeijan taholla • Vastasi lopulta paljolti ENIAC-koneen arkkitehtuuritason suunnitelusta – principal consultant Kuva: http://web.mit.edu/invent/iow/mauchly-eckert.html

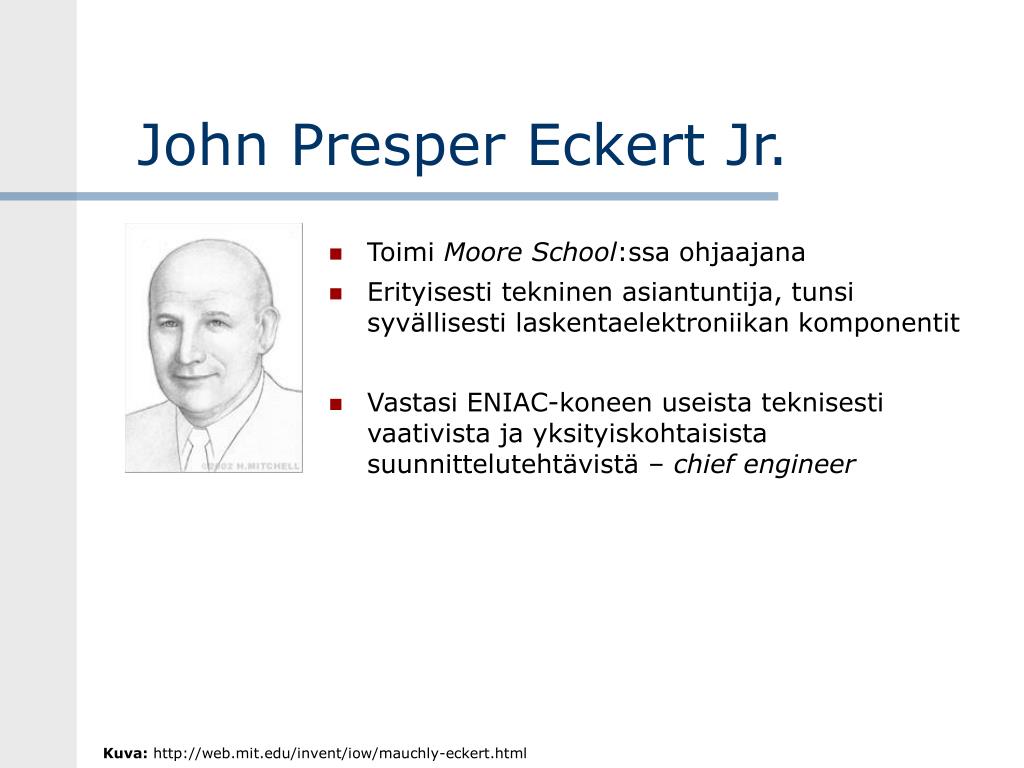

  13. John Presper Eckert Jr. • Toimi Moore School:ssa ohjaajana • Erityisesti tekninen asiantuntija, tunsi syvällisesti laskentaelektroniikan komponentit • Vastasi ENIAC-koneen useista teknisesti vaativista ja yksityiskohtaisista suunnittelutehtävistä – chief engineer Kuva: http://web.mit.edu/invent/iow/mauchly-eckert.html

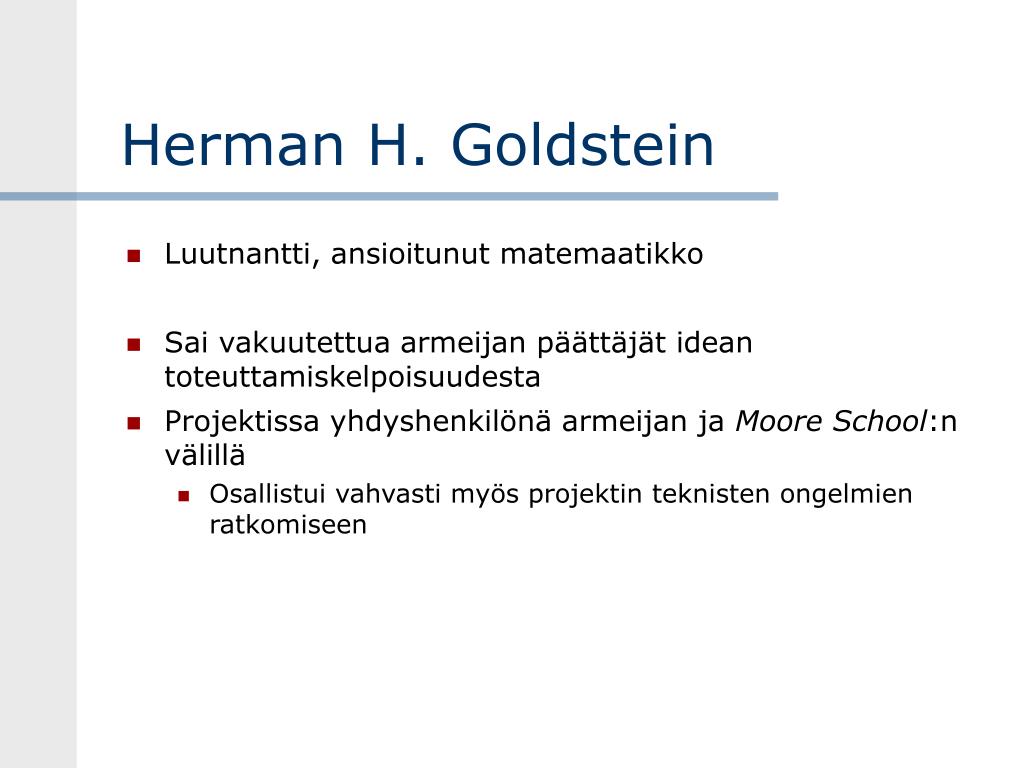

  14. Herman H. Goldstein • Luutnantti, ansioitunut matemaatikko • Sai vakuutettua armeijan päättäjät idean toteuttamiskelpoisuudesta • Projektissa yhdyshenkilönä armeijan ja Moore School:n välillä • Osallistui vahvasti myös projektin teknisten ongelmien ratkomiseen

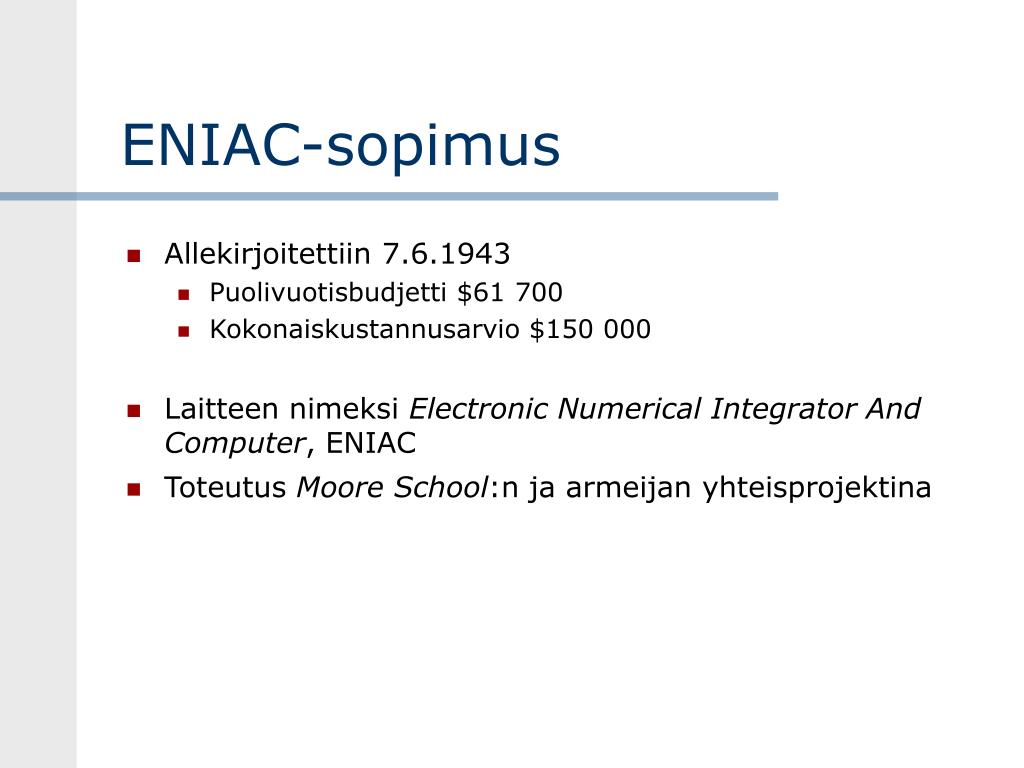

  15. ENIAC-sopimus • Allekirjoitettiin 7.6.1943 • Puolivuotisbudjetti $61 700 • Kokonaiskustannusarvio $150 000 • Laitteen nimeksi Electronic Numerical Integrator And Computer, ENIAC • Toteutus Moore School:n ja armeijan yhteisprojektina

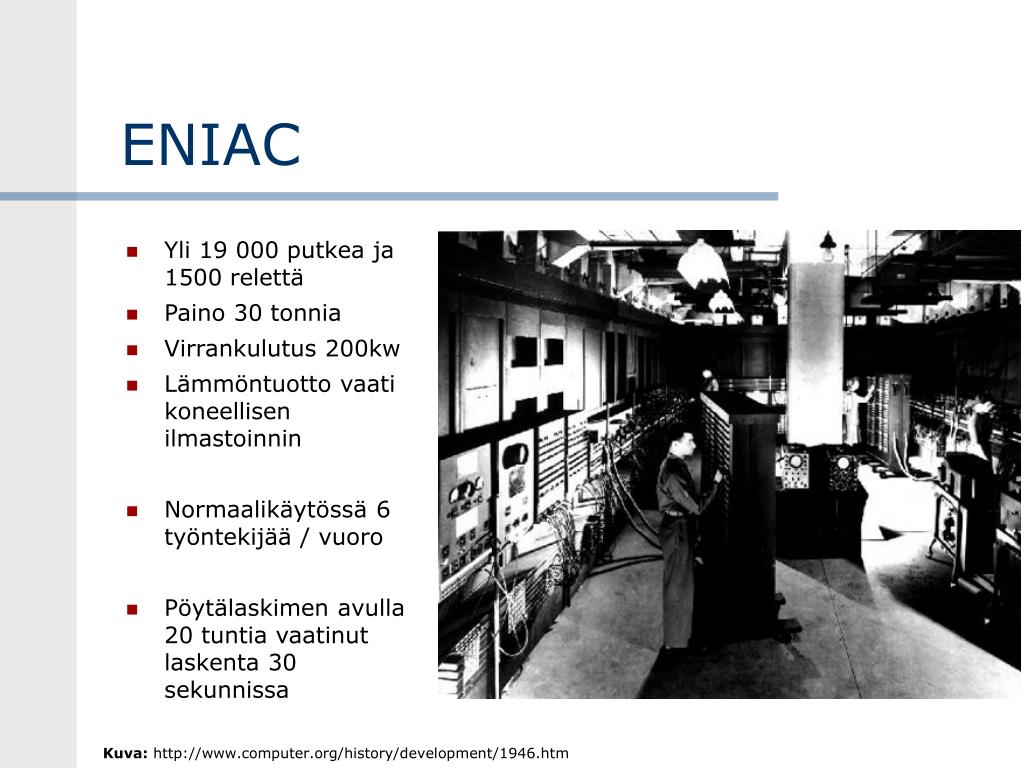

  16. ENIAC • Yli 19 000 putkea ja 1500 relettä • Paino 30 tonnia • Virrankulutus 200kw • Lämmöntuotto vaati koneellisen ilmastoinnin • Normaalikäytössä 6 työntekijää / vuoro • Pöytälaskimen avulla 20 tuntia vaatinut laskenta 30 sekunnissa Kuva: http://www.computer.org/history/development/1946.htm

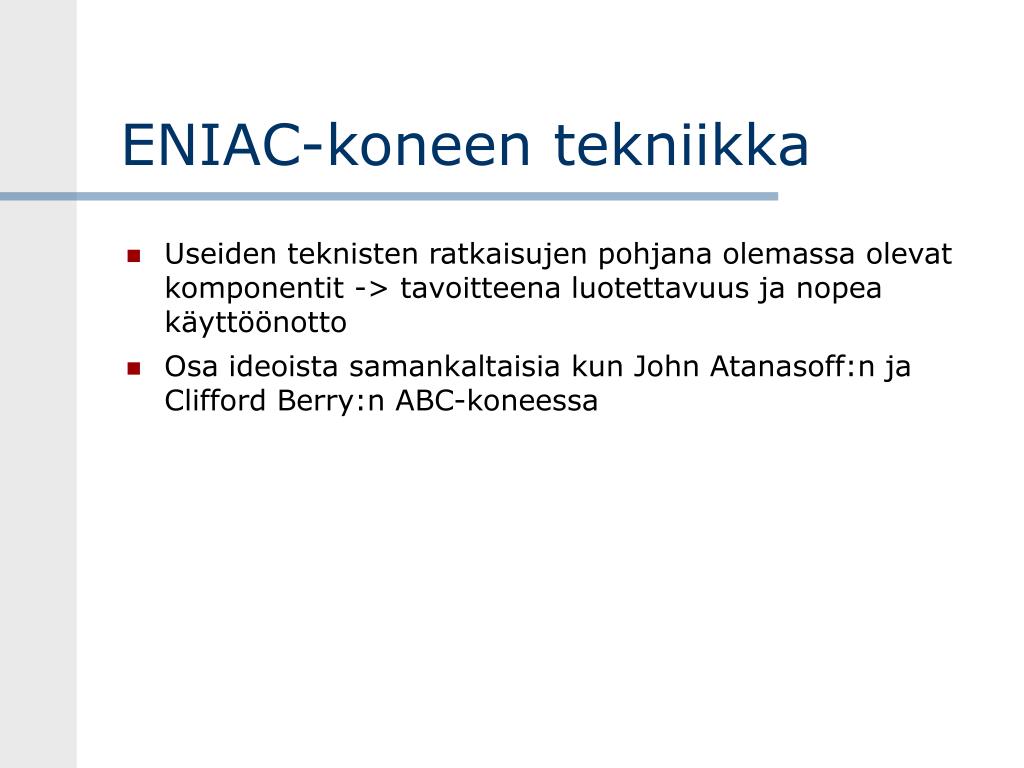

  17. ENIAC-koneen tekniikka • Useiden teknisten ratkaisujen pohjana olemassa olevat komponentit -> tavoitteena luotettavuus ja nopea käyttöönotto • Osa ideoista samankaltaisia kun John Atanasoff:n ja Clifford Berry:n ABC-koneessa

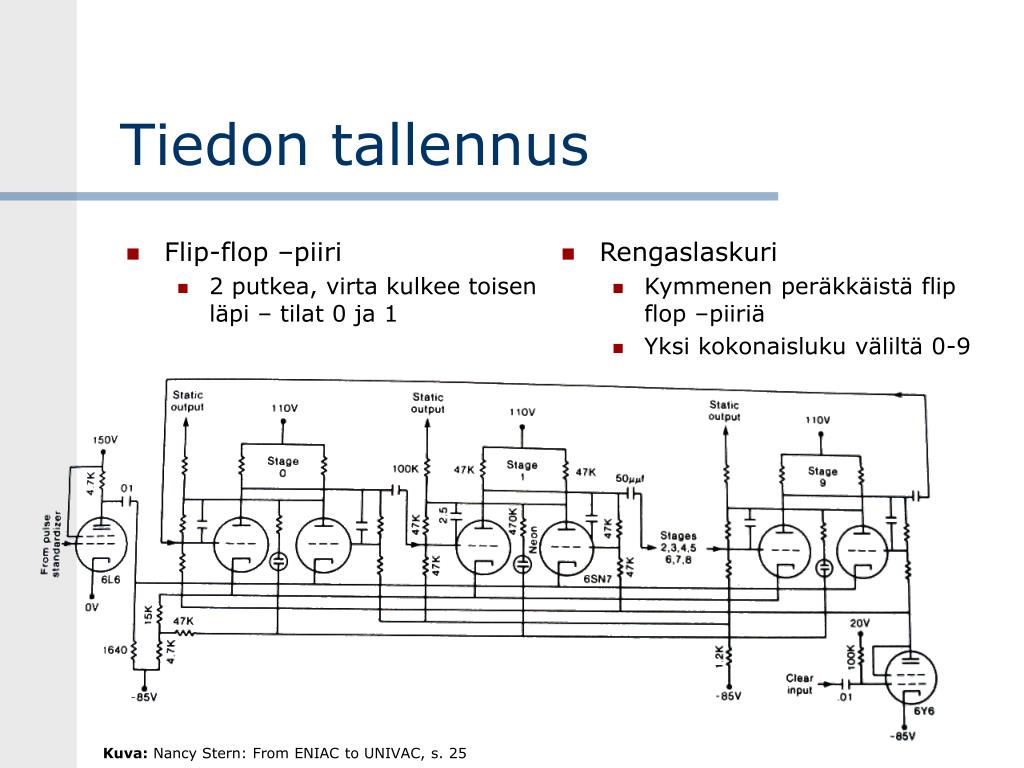

  18. Tiedon tallennus • Flip-flop –piiri • 2 putkea, virta kulkee toisen läpi – tilat 0 ja 1 • Rengaslaskuri • Kymmenen peräkkäistä flip flop –piiriä • Yksi kokonaisluku väliltä 0-9 Kuva: Nancy Stern: From ENIAC to UNIVAC, s. 25

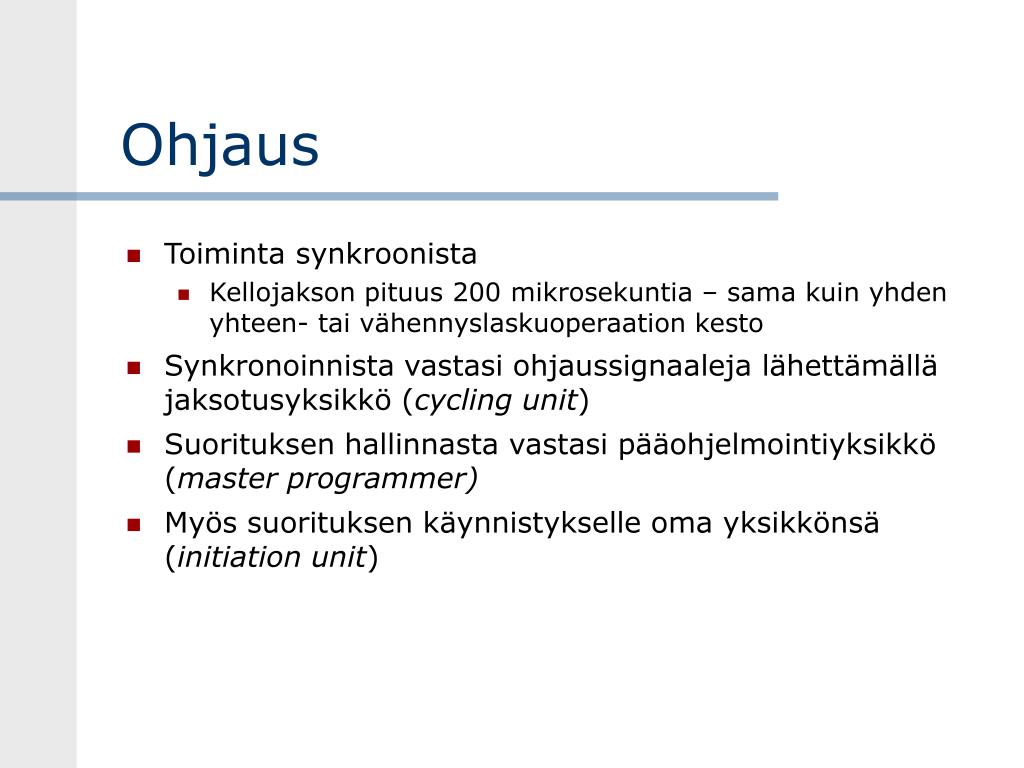

  19. Ohjaus • Toiminta synkroonista • Kellojakson pituus 200 mikrosekuntia – sama kuin yhden yhteen- tai vähennyslaskuoperaation kesto • Synkronoinnista vastasi ohjaussignaaleja lähettämällä jaksotusyksikkö (cycling unit) • Suorituksen hallinnasta vastasi pääohjelmointiyksikkö (master programmer) • Myös suorituksen käynnistykselle oma yksikkönsä (initiation unit)

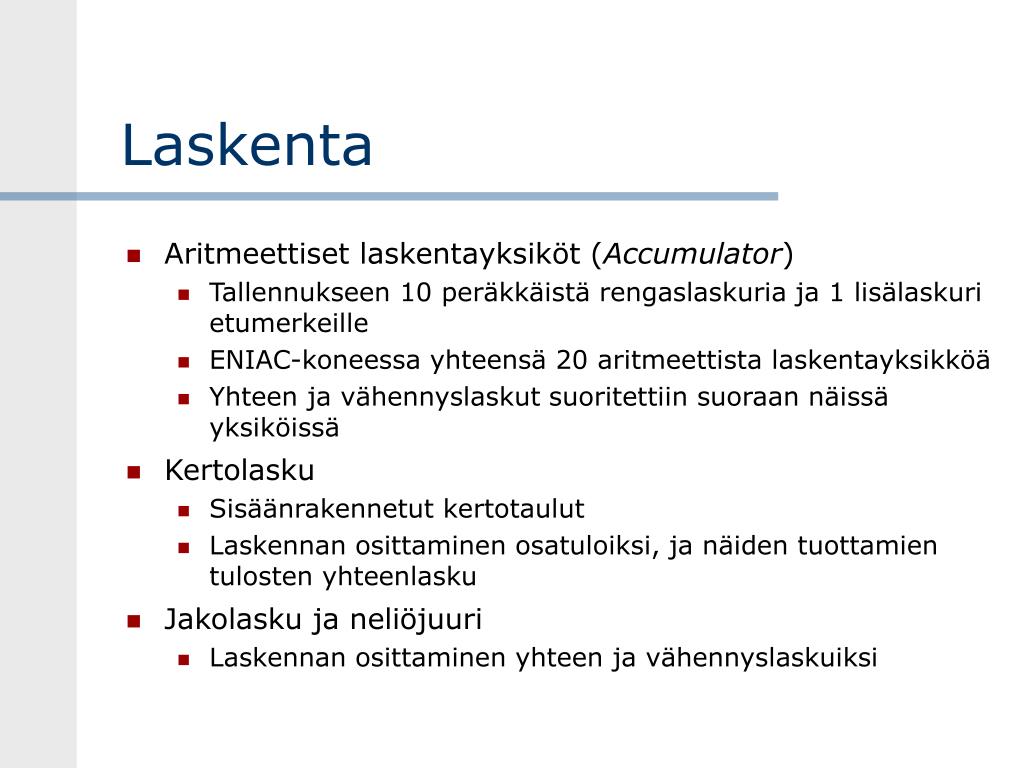

  20. Laskenta • Aritmeettiset laskentayksiköt (Accumulator) • Tallennukseen 10 peräkkäistä rengaslaskuria ja 1 lisälaskuri etumerkeille • ENIAC-koneessa yhteensä 20 aritmeettista laskentayksikköä • Yhteen ja vähennyslaskut suoritettiin suoraan näissä yksiköissä • Kertolasku • Sisäänrakennetut kertotaulut • Laskennan osittaminen osatuloiksi, ja näiden tuottamien tulosten yhteenlasku • Jakolasku ja neliöjuuri • Laskennan osittaminen yhteen ja vähennyslaskuiksi

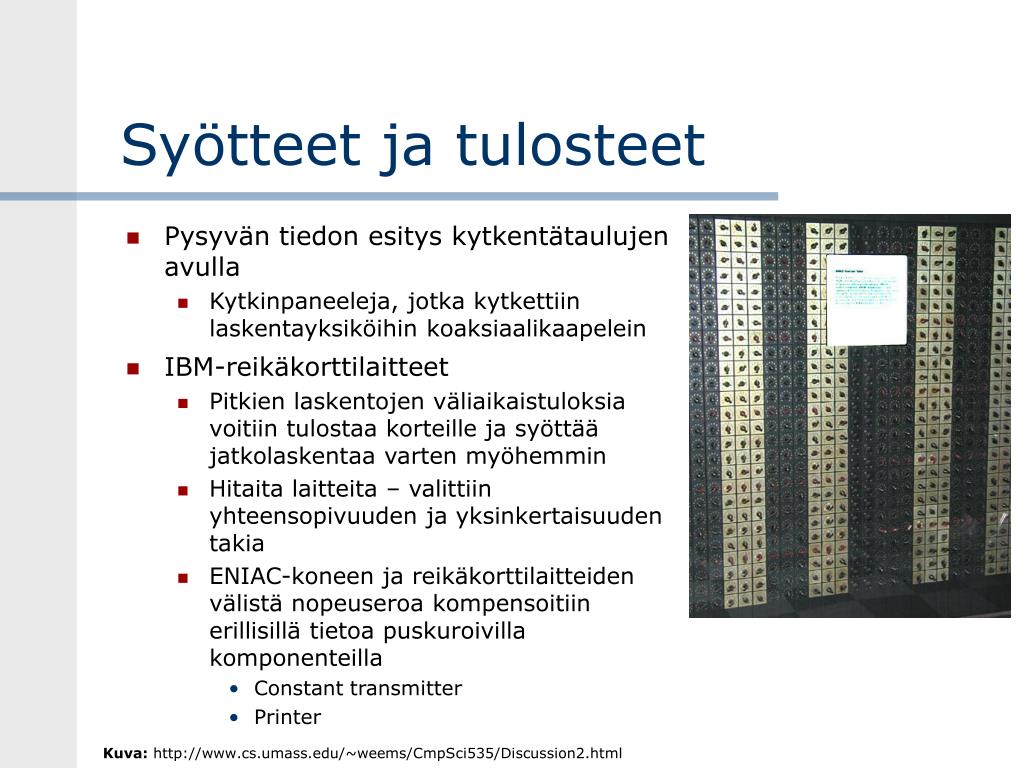

  21. Syötteet ja tulosteet • Pysyvän tiedon esitys kytkentätaulujen avulla • Kytkinpaneeleja, jotka kytkettiin laskentayksiköihin koaksiaalikaapelein • IBM-reikäkorttilaitteet • Pitkien laskentojen väliaikaistuloksia voitiin tulostaa korteille ja syöttää jatkolaskentaa varten myöhemmin • Hitaita laitteita – valittiin yhteensopivuuden ja yksinkertaisuuden takia • ENIAC-koneen ja reikäkorttilaitteiden välistä nopeuseroa kompensoitiin erillisillä tietoa puskuroivilla komponenteilla • Constant transmitter • Printer Kuva: http://www.cs.umass.edu/~weems/CmpSci535/Discussion2.html

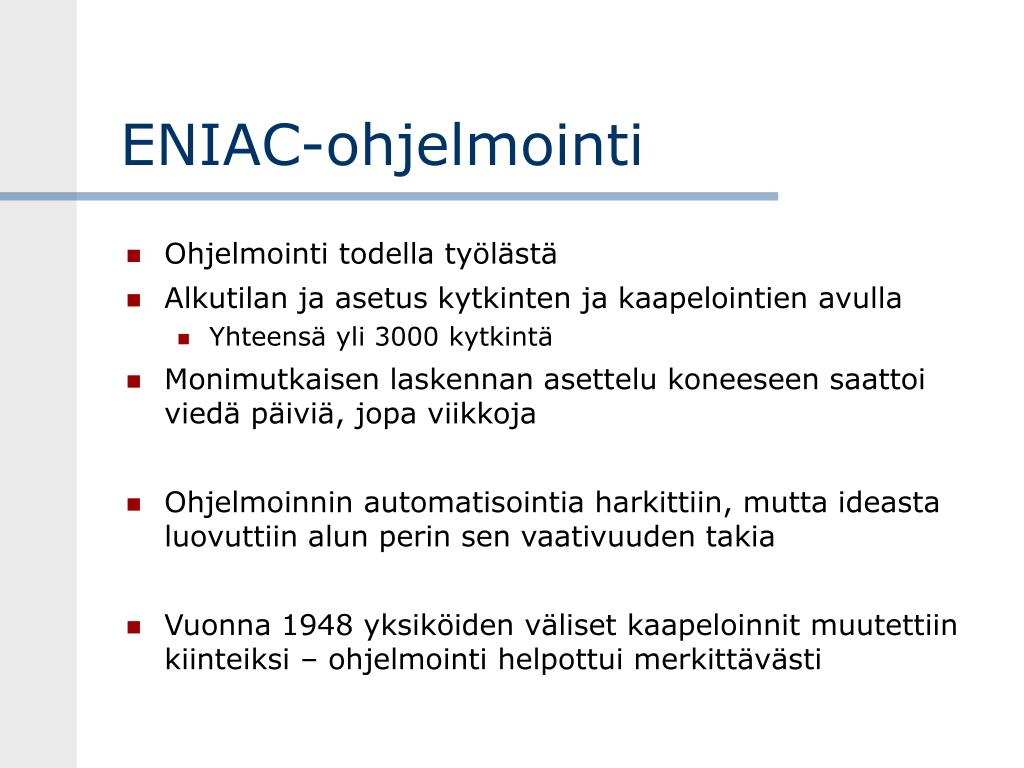

  22. ENIAC-ohjelmointi • Ohjelmointi todella työlästä • Alkutilan ja asetus kytkinten ja kaapelointien avulla • Yhteensä yli 3000 kytkintä • Monimutkaisen laskennan asettelu koneeseen saattoi viedä päiviä, jopa viikkoja • Ohjelmoinnin automatisointia harkittiin, mutta ideasta luovuttiin alun perin sen vaativuuden takia • Vuonna 1948 yksiköiden väliset kaapeloinnit muutettiin kiinteiksi – ohjelmointi helpottui merkittävästi

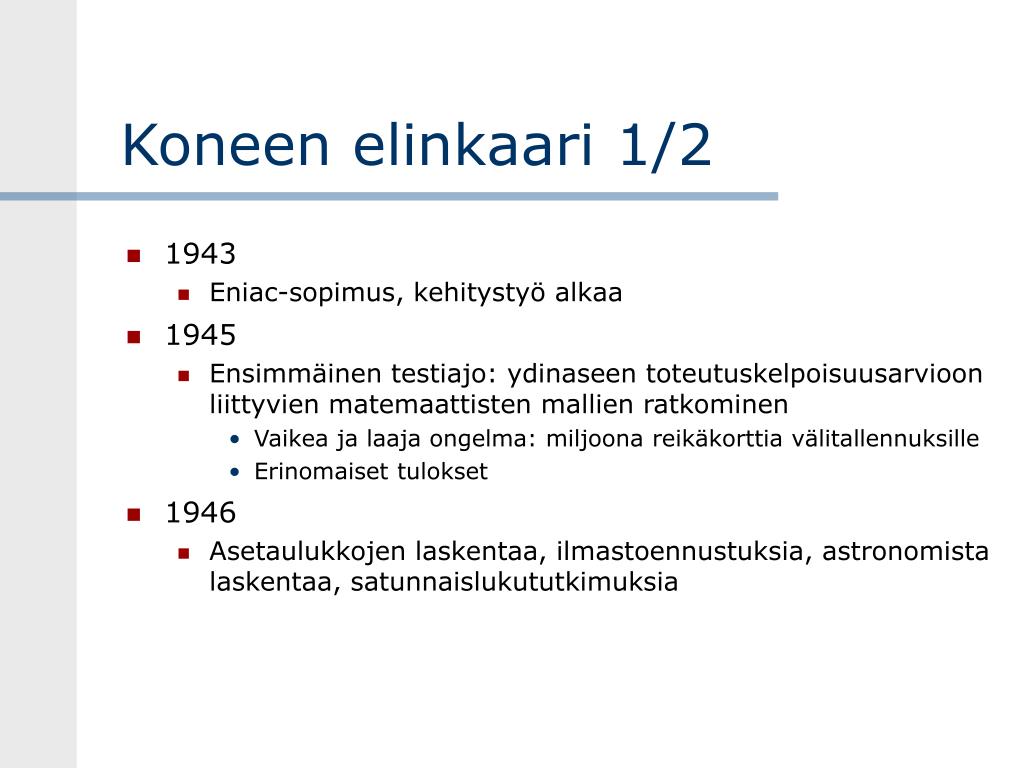

  23. Koneen elinkaari 1/2 • 1943 • Eniac-sopimus, kehitystyö alkaa • 1945 • Ensimmäinen testiajo: ydinaseen toteutuskelpoisuusarvioon liittyvien matemaattisten mallien ratkominen • Vaikea ja laaja ongelma: miljoona reikäkorttia välitallennuksille • Erinomaiset tulokset • 1946 • Asetaulukkojen laskentaa, ilmastoennustuksia, astronomista laskentaa, satunnaislukututkimuksia

  24. Koneen elinkaari 2/2 • 1947 • Koneen siirto Moore School:n tiloista taisteluvälineosaston tiloihin. Asetaulukkojen laskentaa. • Parannuksia ja laajennuksia koneen tekniikkaan. • Ohjelmoinnin automatisointi • Laskennan tehostaminen • 1955 • ENIAC-kone poistetaan käytöstä

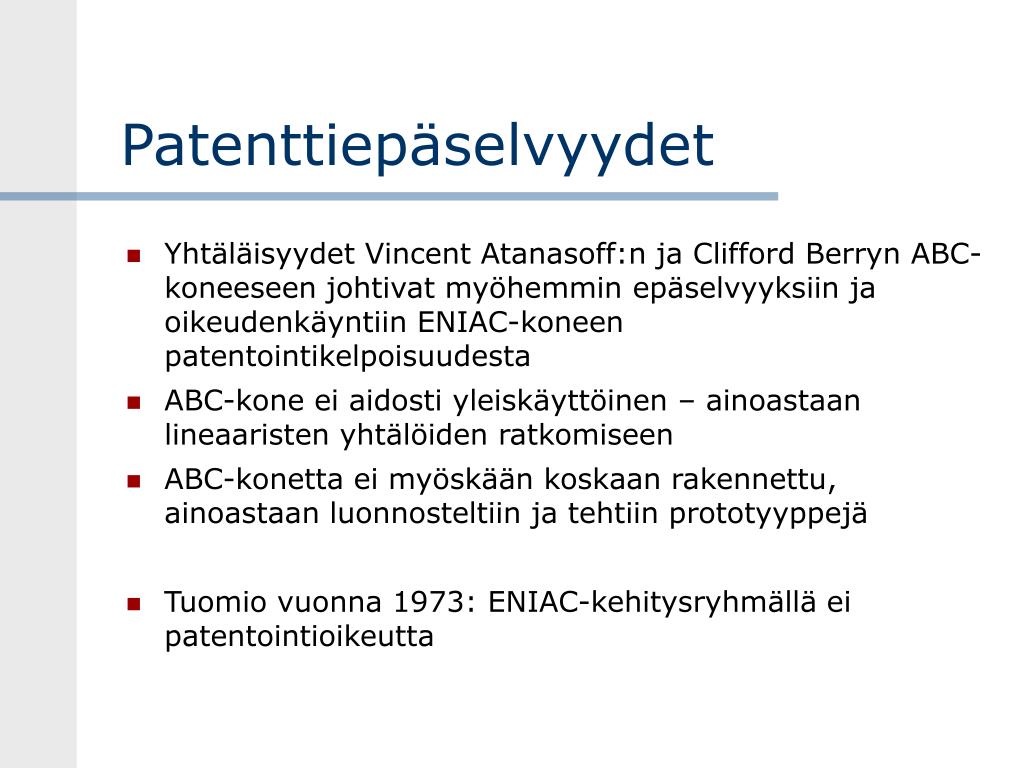

  25. Patenttiepäselvyydet • Yhtäläisyydet Vincent Atanasoff:n ja Clifford Berryn ABC-koneeseen johtivat myöhemmin epäselvyyksiin ja oikeudenkäyntiin ENIAC-koneen patentointikelpoisuudesta • ABC-kone ei aidosti yleiskäyttöinen – ainoastaan lineaaristen yhtälöiden ratkomiseen • ABC-konetta ei myöskään koskaan rakennettu, ainoastaan luonnosteltiin ja tehtiin prototyyppejä • Tuomio vuonna 1973: ENIAC-kehitysryhmällä ei patentointioikeutta

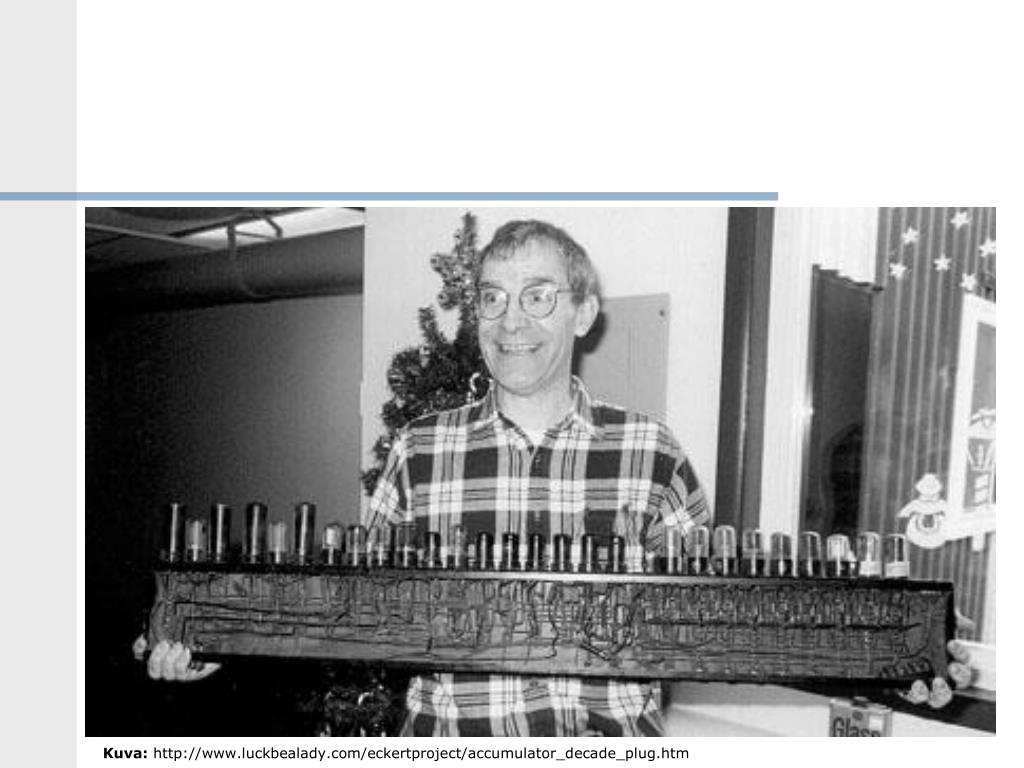

  26. Kuva: http://www.luckbealady.com/eckertproject/accumulator_decade_plug.htm
