  1. 任务2-3 感温式火灾探测器的原理与应用

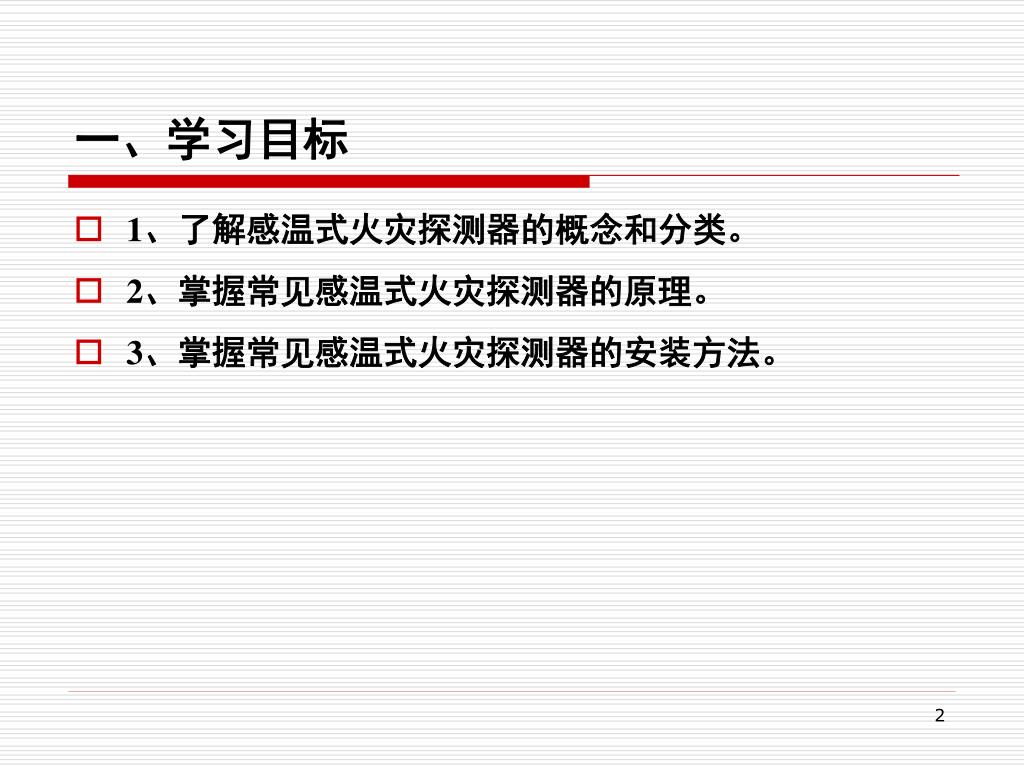

  2. 一、学习目标 • 1、了解感温式火灾探测器的概念和分类。 • 2、掌握常见感温式火灾探测器的原理。 • 3、掌握常见感温式火灾探测器的安装方法。

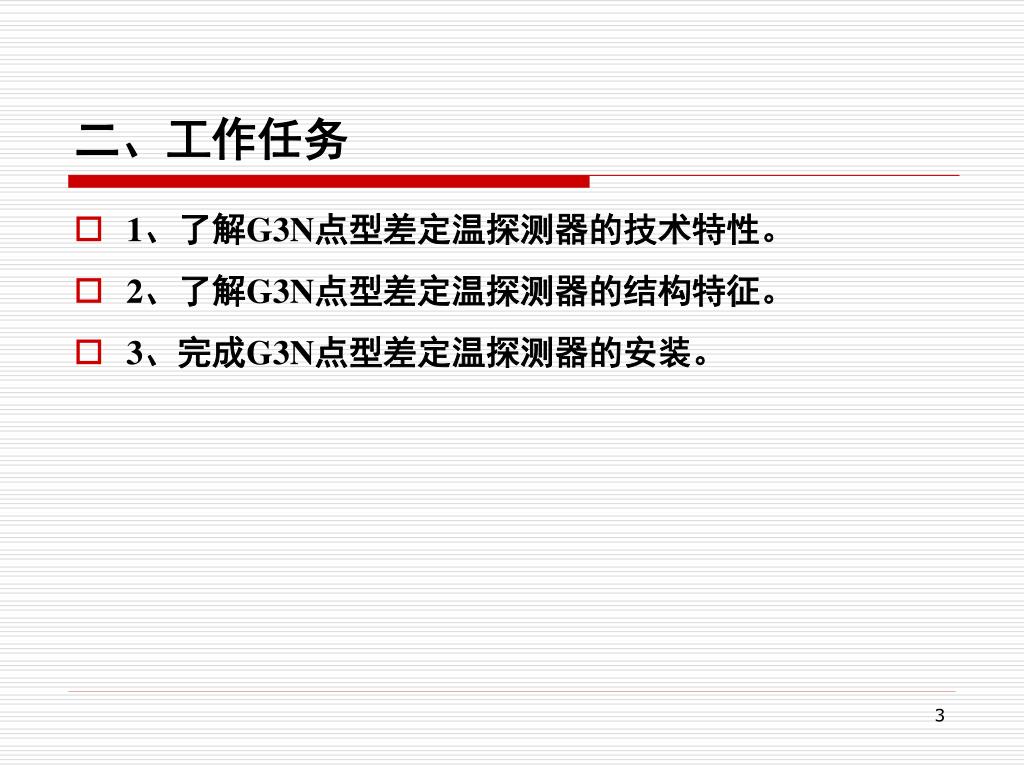

  3. 二、工作任务 • 1、了解G3N点型差定温探测器的技术特性。 • 2、了解G3N点型差定温探测器的结构特征。 • 3、完成G3N点型差定温探测器的安装。

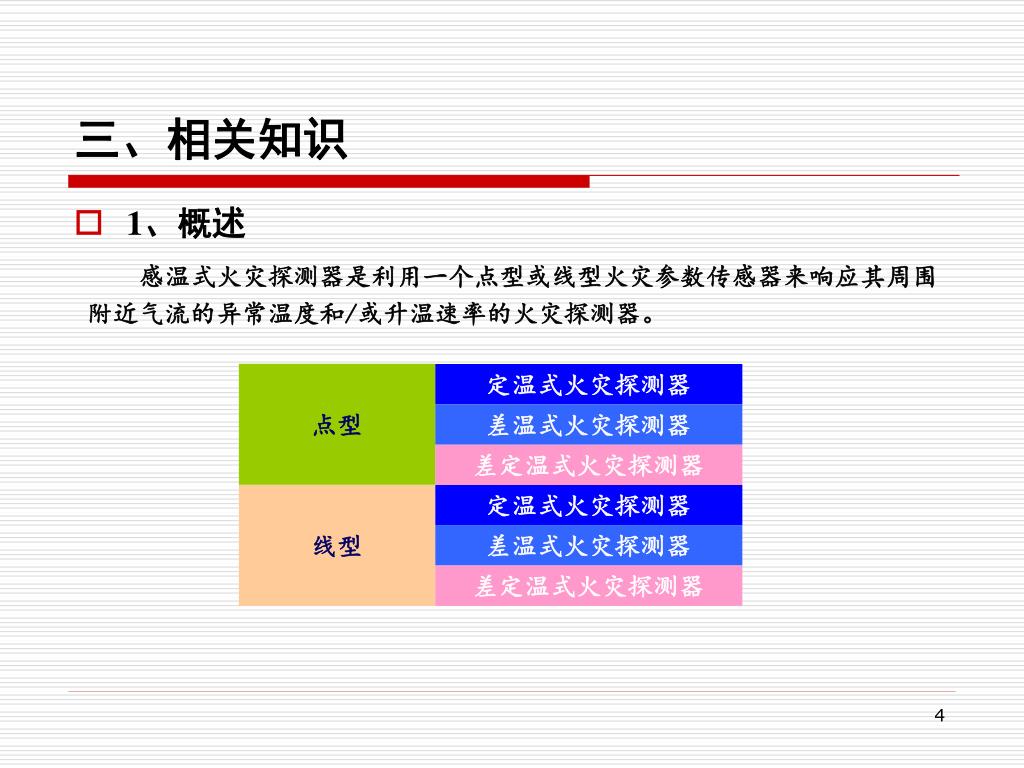

  4. 三、相关知识 • 1、概述 感温式火灾探测器是利用一个点型或线型火灾参数传感器来响应其周围附近气流的异常温度和/或升温速率的火灾探测器。 点型 定温式火灾探测器 差温式火灾探测器 差定温式火灾探测器 线型 定温式火灾探测器 差温式火灾探测器 差定温式火灾探测器

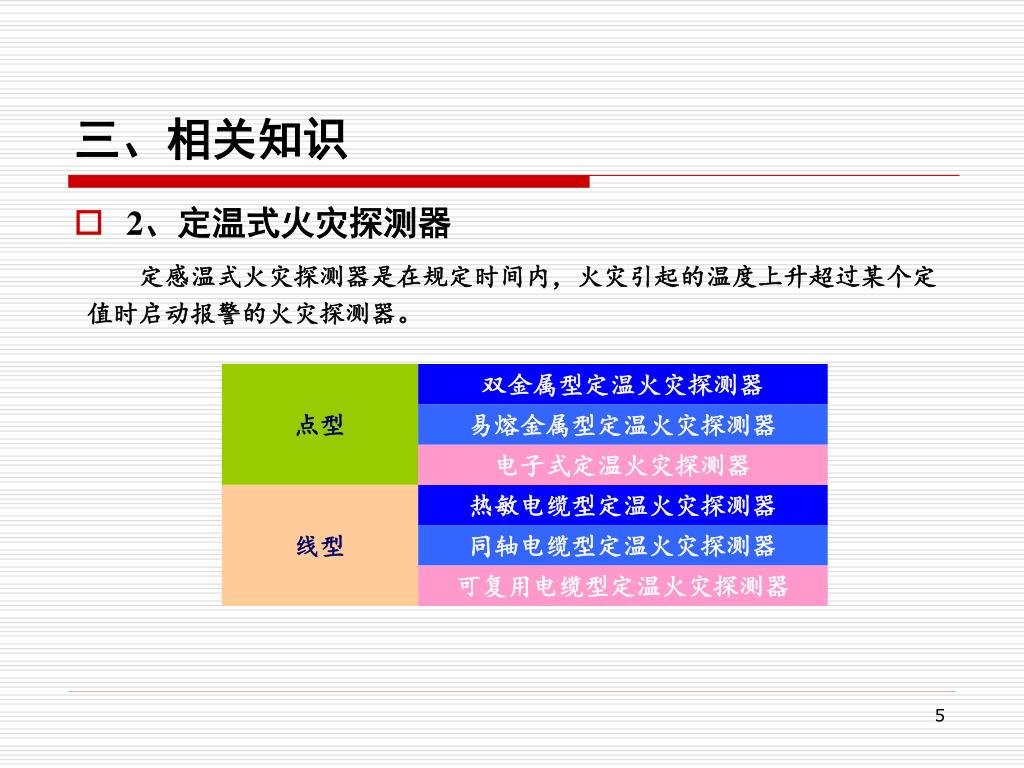

  5. 三、相关知识 • 2、定温式火灾探测器 定感温式火灾探测器是在规定时间内，火灾引起的温度上升超过某个定值时启动报警的火灾探测器。 点型 双金属型定温火灾探测器 易熔金属型定温火灾探测器 电子式定温火灾探测器 线型 热敏电缆型定温火灾探测器 同轴电缆型定温火灾探测器 可复用电缆型定温火灾探测器

  6. 调整螺栓 电接点 电接点 调整螺栓 磷铜合金片 固定块 不锈钢管 磷铜合金片 固定块 不锈钢管 三、相关知识 • 2、定温式火灾探测器 （1）双金属型定温火灾探测器

  7. 三、相关知识 • 2、定温式火灾探测器 （1）双金属型定温火灾探测器

  8. 三、相关知识 • 2、定温式火灾探测器 （2）易熔金属型定温火灾探测器

  9. 三、相关知识 • 2、定温式火灾探测器 （3）电子式定温火灾探测器

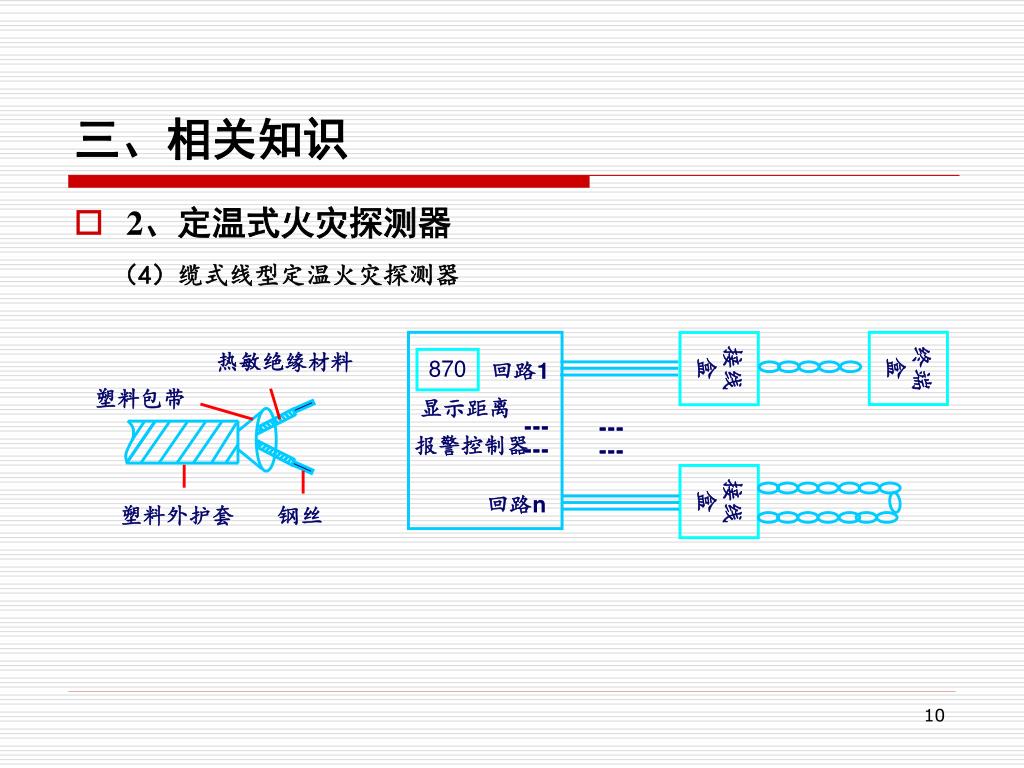

  10. 终端盒 接线盒 870 回路1 显示距离 ┇┇ 热敏绝缘材料 ┇┇ 报警控制器 塑料包带 接线盒 回路n 塑料外护套 钢丝 三、相关知识 • 2、定温式火灾探测器 （4）缆式线型定温火灾探测器

  11. 三、相关知识 • 3、差温式火灾探测器 差感温式火灾探测器是在规定时间内，火灾引起的温度上升速率超过某个定值时启动报警的火灾探测器。 点型 膜盒型差温火灾探测器 电子式差温火灾探测器 半导体差温火灾探测器 线型 空气管差温火灾探测器 热电偶差温火灾探测器

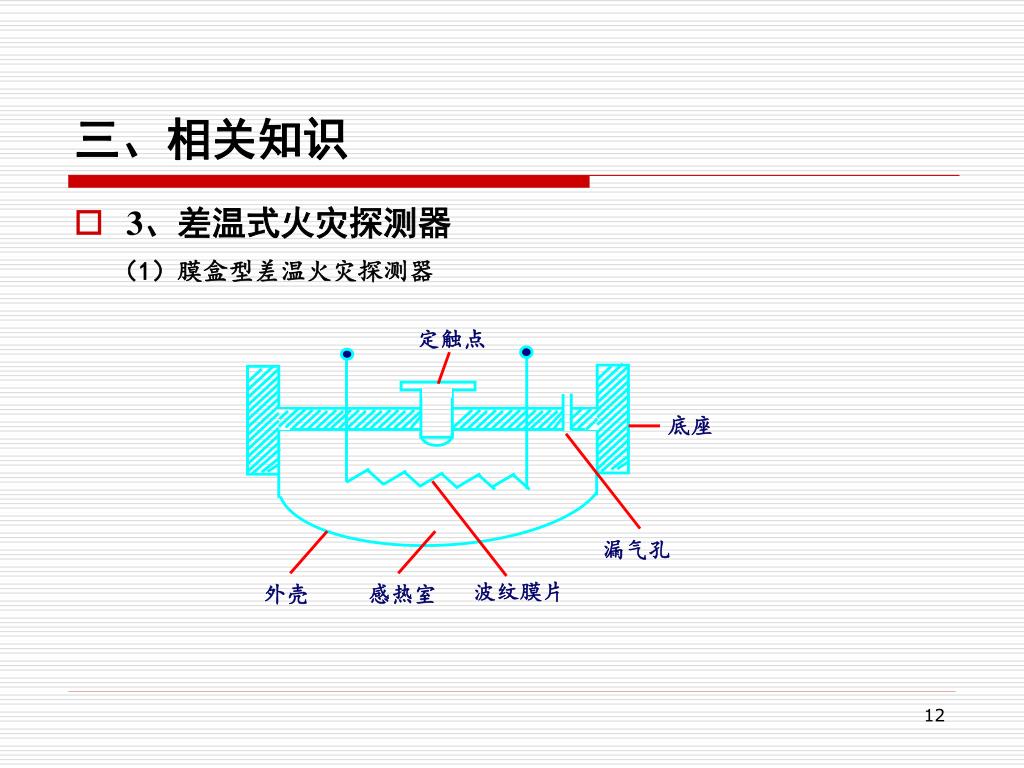

  12. 定触点 底座 漏气孔 波纹膜片 外壳 感热室 三、相关知识 • 3、差温式火灾探测器 （1）膜盒型差温火灾探测器

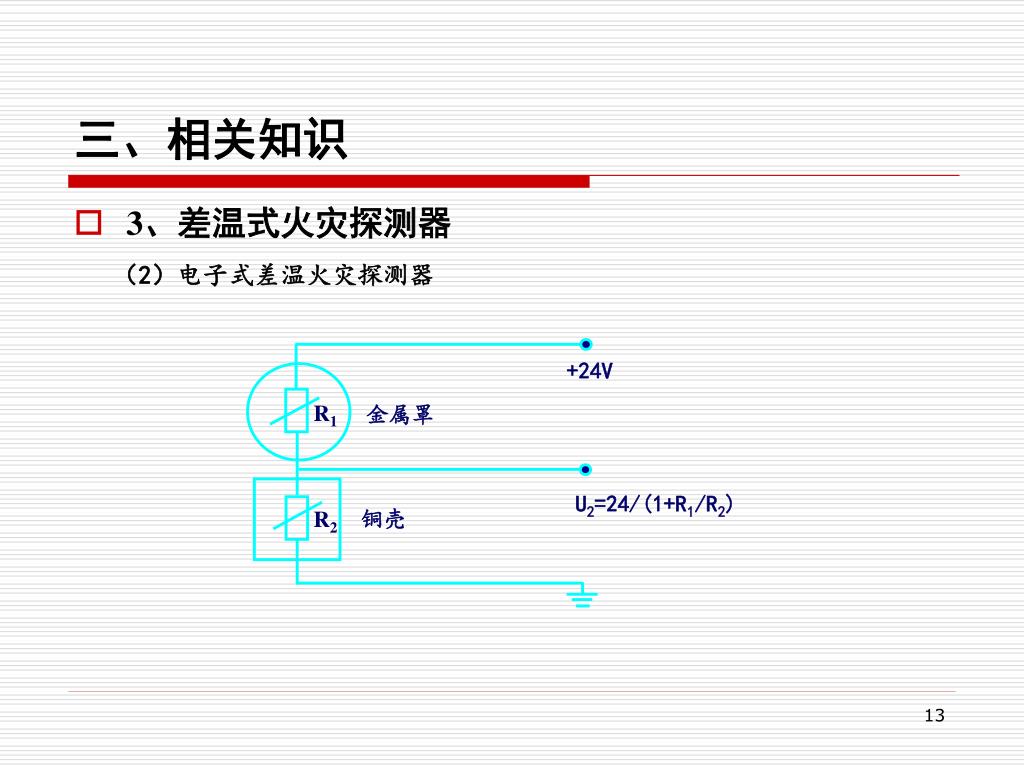

  13. +24V R1 金属罩 U2=24/(1+R1/R2) 铜壳 R2 三、相关知识 • 3、差温式火灾探测器 （2）电子式差温火灾探测器

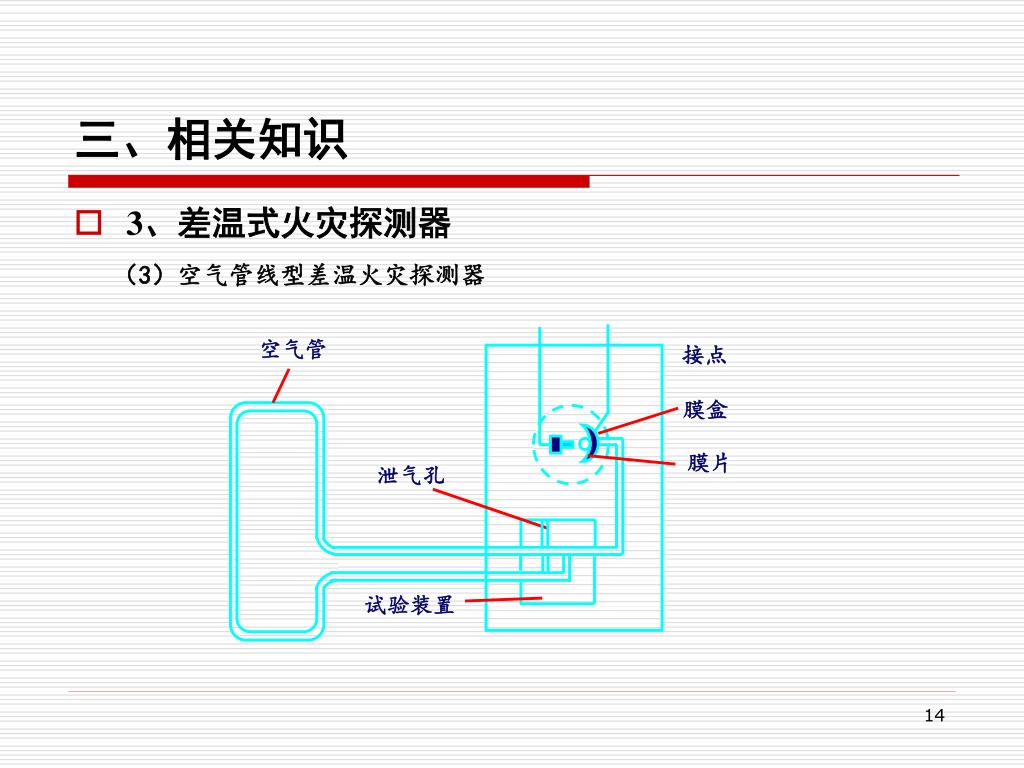

  14. 空气管 接点 膜盒 膜片 泄气孔 试验装置 三、相关知识 • 3、差温式火灾探测器 （3）空气管线型差温火灾探测器

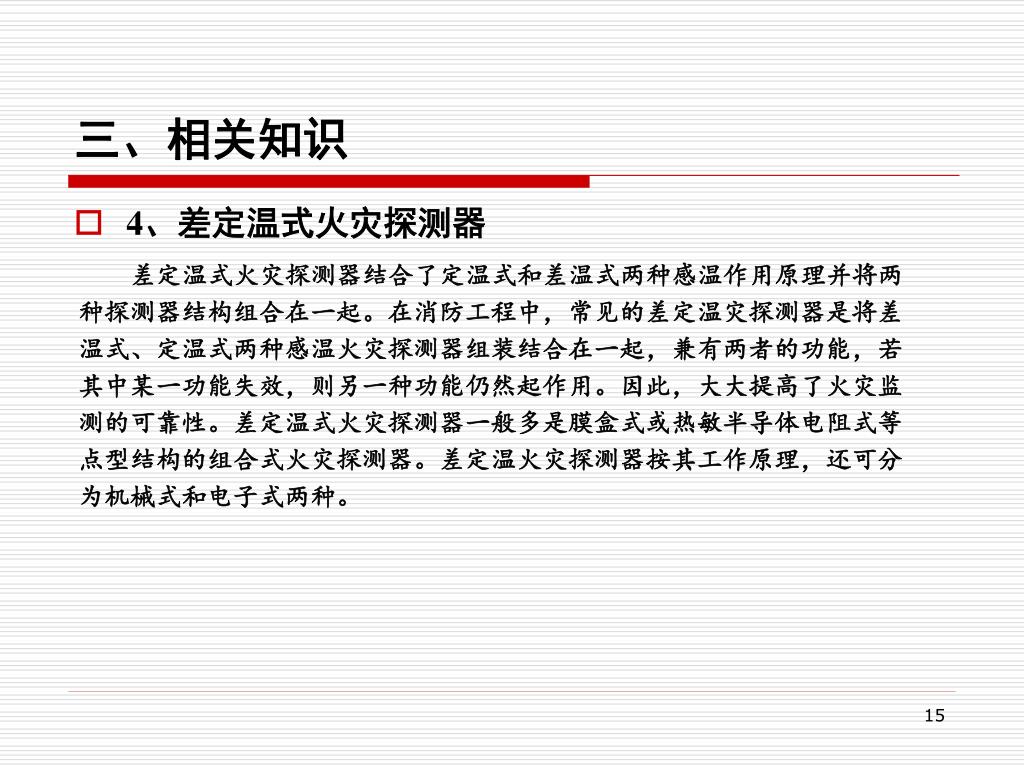

  15. 三、相关知识 • 4、差定温式火灾探测器 差定温式火灾探测器结合了定温式和差温式两种感温作用原理并将两种探测器结构组合在一起。在消防工程中，常见的差定温灾探测器是将差温式、定温式两种感温火灾探测器组装结合在一起，兼有两者的功能，若其中某一功能失效，则另一种功能仍然起作用。因此，大大提高了火灾监测的可靠性。差定温式火灾探测器一般多是膜盒式或热敏半导体电阻式等点型结构的组合式火灾探测器。差定温火灾探测器按其工作原理，还可分为机械式和电子式两种。

  16. 四、工作步骤 • 1、了解G3N点型差定温式火灾探测器的技术特性

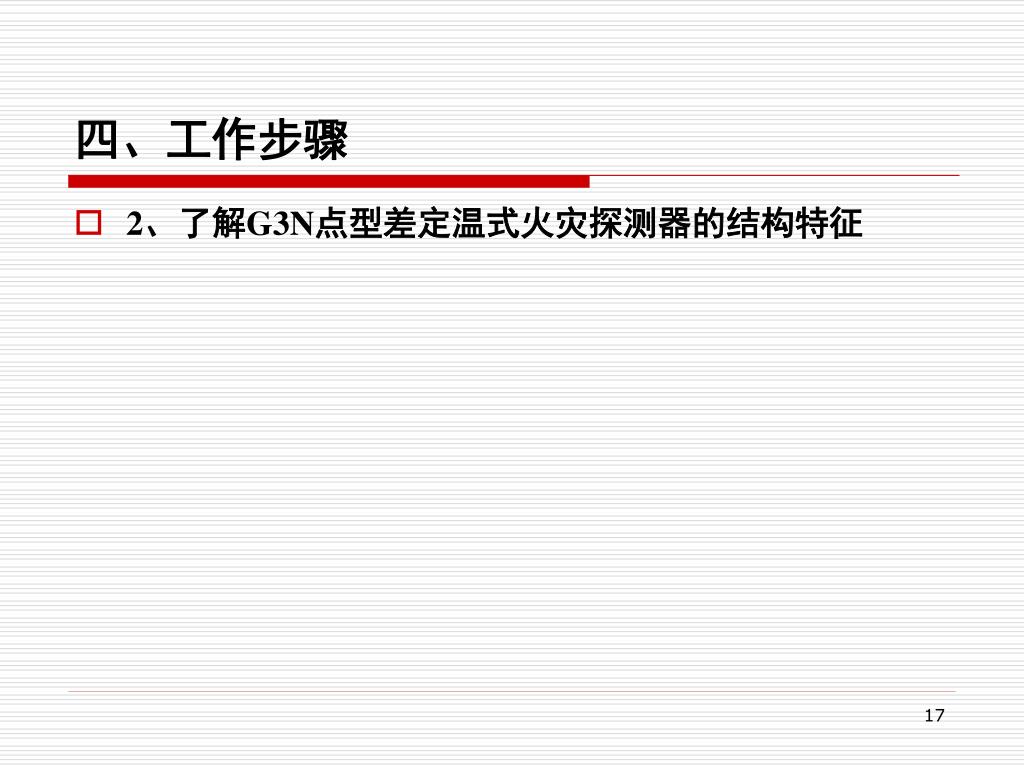

  17. 四、工作步骤 • 2、了解G3N点型差定温式火灾探测器的结构特征

  18. 四、工作步骤 • 3、完成G3N点型差定温式火灾探测器的安装
