Mega V2 המודול של האל-פסק

Mega V2 המודול של האל-פסק. נצילות גבוהה, המרה כפולה, עם ארכיטקטורה plug-and-play. המרה כפולה תכונה חיונית לעיצוב אל-פסק. היתרונות: מספקת התאוששות העומס בזמן אפס חסינות מלאה מתופעות של רשת היעילות גבוה בהמרה מתח מצבר ל- AC החיסרון: גורמת להקטנת היעילות AC - AC של האל-פסק.

donat
Télécharger la présentation

Mega V2 המודול של האל-פסק

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

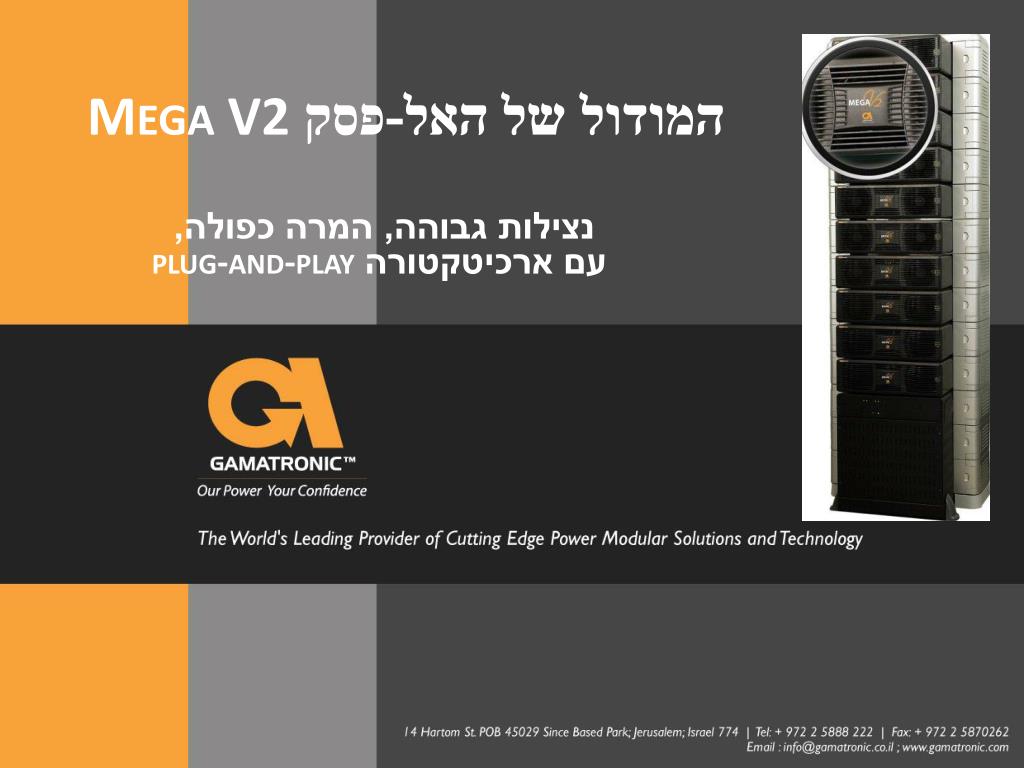

  1. Mega V2המודול של האל-פסק נצילות גבוהה, המרה כפולה, עם ארכיטקטורהplug-and-play

  2. המרה כפולה תכונה חיונית לעיצוב אל-פסק • היתרונות: • מספקת התאוששות העומס בזמן אפס • חסינות מלאה מתופעות של רשת • היעילות גבוה בהמרה מתח מצבר ל-AC • החיסרון: • גורמת להקטנת היעילות AC-AC של האל-פסק

  3. ממיר שלוש רמות • בממיר שלוש רמות כל שלב עובר על פני שלוש רמות מתח: • Vdc/2, 0-, 2Vdc/ • המתח בכל מתג הוא רק מחצית ממתח מקור • בממיר שני רמות מתח, המתח בכל מתג הוא זהה למתח מקור

  4. ממירשלוש רמות • יש שלושה ממירים NPC ב - MEGA V2 אל-הפסק המודולארי החדש • כל ממיר מכיל מודול עם ארבעה IGBT • עיצוב ממיר ממזער Parasitic Inductances

  5. תוצאות הניסוי של ממיר שלוש רמות • Ch1-Vds IGBT1(491V) • ch2-Vds IGBT2(464V) • ch3-Vds IGBT3(464V) • ch4-I out choke (Imax=75A)

  6. תוצאות הניסוי של ממיר שלוש רמות • Ch1-Vds IGBT1(V max=485V) • ch2-Vds IGBT2 (V max=452V) • ch3-Vds IGBT3 (V max=437V) • ch4-I out choke (Imax=64A)

  7. תוצאות הניסוי של ממיר שלוש רמות THD=1.8% When PF=1, and …PF=0.3

  8. ספק-מיישר זרםboostבתדר גבוה • six-switch Vienna • הפסדי הולכה נמוכים • מתח רכיבים 600V

  9. בתדר גבוה boost ספק-מיישר זרם • באל-פסק המודולארי החדש MEGA V2 יש שלושה ספקים • כל ספק מכיל מודול עם שני MOSFET • עיצוב ממיר ממזערInductances Parasitic • SiC דיודות מקטינות את הפסדי המיתוג

  10. תוצאות ניסוי הספק שיפור נצילות

  11. תוצאות ניסוי הספק מתח ספייק במוליכים למחצה העומד על דירוג של 0.8 מהנתון של רכיבים

  12. אדריכלות Plug-and-Play הרכיבים העיקריים הם בעלי מבנה עצמאי

  13. כל PCB הוא רכיב פונקציונאלי

  14. הרכבה מהירה של המודול

  15. MEGA V2 מדולריות, מדרגיות ופתרון קטן יותר

  16. POWER PLUS PREMIUM • עוד מוצר חדש מבית גמאטרוניק • Rated Power10 kVA / 10 kW to 100 kVA / 100 kW • +25% power in footprint • Ac-Ac efficiency (nominal) Up to 96 % at full load • THDI less than 5 % • THDV out less than 2 % • SiCשימוש בדיודות

  17. POWER PLUS PREMIUM • Personal computer as central controller • UPS still work without central controller • גיבוי נפרד למחשב המרכזי • W-supplier in central Static Switch

  18. סיכום למידע נוסף, אל תהססו לפנות רחוב הרטום 17, הר חוצבים, ירושלים. אי מיילinfo@gamatronic.co.il טלפון 02-5888222רחוב הרטום 17www.gamatronic.com
