正隆股份有限公司 后里廠

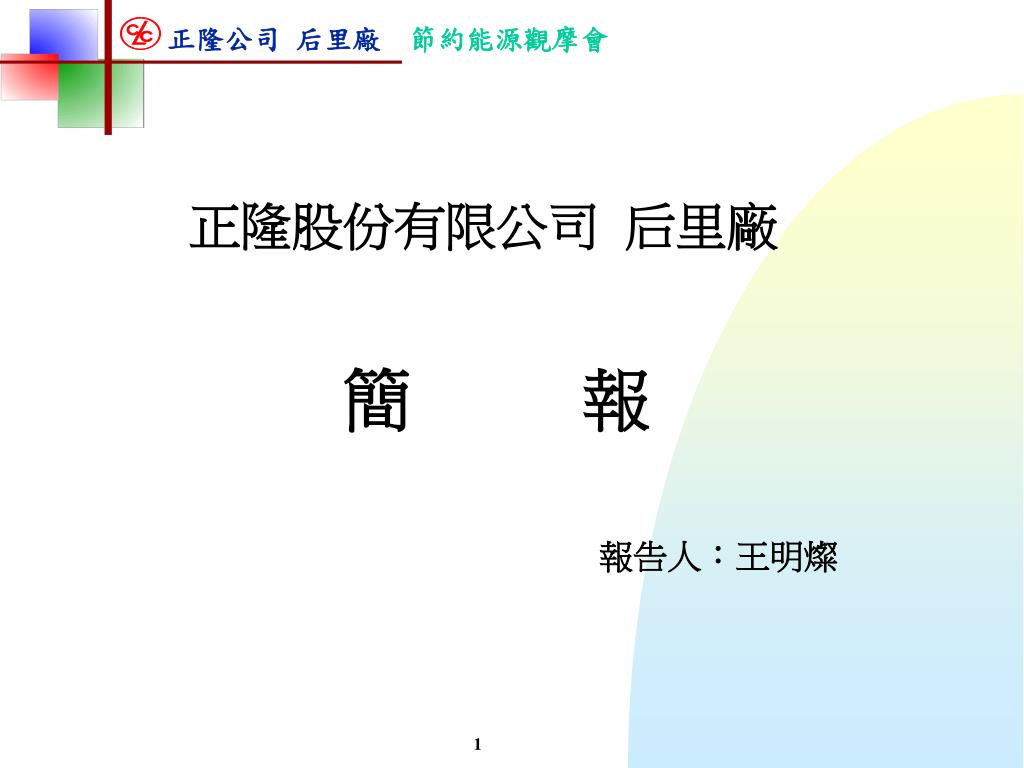

1. 正隆股份有限公司 后里廠 簡 報 報告人：王明燦

2. 壹.公司簡介 貳.優良事蹟 參.能源管理與查核制度 項 目

3. 壹. 公司簡介

4. 正隆公司組織系統表 管 理 處 財 會 處 總 公 司 研 發 虒 股 東 大 會 正隆股份有限公司 稽 核 處 副 董 事 長 總 經 理 董 事 長 董 事 會 海外事務處 大 園 廠 造 紙 事 業 部 新 竹 廠 后 里 廠 家 紙 事 業 部 板 橋 廠 監 察 人 大園紙器廠 苗 栗 廠 紙 器 事 業 部 台 中 廠 大 林 廠 燕 巢 廠

5. 公司沿革(一) １９５４年公司改組為正隆瓦楞紙器工廠 １９５９年公司改組為正隆瓦楞紙廠股公司 １９６１年於板橋購地設造紙廠 １９６７年公司更名為正隆工業股公司 １９７０年公司更名為正隆股公司 １９７１年設立后里廠　股票上市 １９７３年完成中和紙器廠設立今之板橋廠 １９７７年設立大林廠 １９７８年設立新竹廠 成立榮成紙業股公司及裕力機械股公司 １９８１年設立燕巢廠成立山富紙業股公司

6. 公司沿革(二) １９８２年投資民豐塑膠股公司及山隆通運股公司 在美國洛杉磯成立正隆美國股公司 １９８３年設立潭子廠 １９８５年設立美粧廠今之大園紙器廠 １９８７年設立大園廠　承租寶隆公司產銷文化用紙 １９８９年成立優隆股公司及科隆工業股公司 在泰國成立台旺公司 １９９０年成立事務紙品廠成立化研中心 開始自備設備生產文化用紙 １９９１年投資天隆造紙廠股公司 １９９２年設立苗栗廠以春風品牌開始行銷家庭用紙

7. 公司沿革(三) １９９３年成立大園汽電共生股公司提供電力服務 １９９４年發行海外公司債 １９９６年建立家庭用紙產銷一貫化潭子廠併歸入苗栗廠 成立悅隆股公司提供餐飲健身服務 １９９７年山隆通運股公司股票正式上市 成立昕隆生活事業股公司提供醫療服務 １９９８年成立正隆聯合診所及健診中心 １９９９年成立宜蘭廠山富台中廠併入正隆、成立台中廠 成立正太科技股公司生產ITO導電玻璃

8. 后里廠簡介 創立時間：民國60年(1971年) 廠 址：台灣省台中縣后里鄉廣福村三豐路2號 土地面積：128,590M2 建物面積：74,958M2 廠 長：陳 誠 臺 員工人數：759人(男689人、女70人)、平均年齡32歲、 平均年資10年 主要設備：抄紙機五台、汽電共生場二座、廢水處理廠一座 產 品：工業用紙、文化用紙 造紙產量：52萬噸(2001年)，佔全公司產量52.5% 佔台灣總產量12.3% 營 業 額：新台幣71.2億元(2001年)，佔全公司48.7%

9. 后里廠沿革 民國60年(1971) 5月 后里廠成立。 民國60年(1971)12月 成立紙器廠。 民國61年(1972) 3月 成立造紙廠，增設六號抄紙機。 民國62年(1973) 8月 增設五號抄紙機。 民國72年(1983) 1月 紙器廠遷移至臺中縣潭子鄉距后里廠10公里。 民國73年(1984) 7月 增設八號抄紙機及第一套汽電共生設備。 民國76年(1987) 9月 六號抄紙機改造生產塗佈紙板。 民國79年(1990)11月 增設九號抄紙機。 民國85年(1996) 3月 七號抄紙機正式運轉及設置第二套汽電共生設備。 民國88年(1999) 4月 五號抄紙機改造生產紙管用紙。 民國90年(2001) 2月 七號抄紙機改造。

10. 往豐原 后豐大橋 大甲溪 白紙板裁切區 大門 淨水場 三豐路 廢水處理廠 PG1 總辦公室 汽電一廠 汽 電二 廠 煤 場 備 料 場 工業用紙倉庫 裁切與整理區 九號機 7M/C 原料存放場 七號機 備漿區 八號機 五號機 成品倉庫 六號機 塗佈機 蔗 田 往后里 平面配置圖 面 積：128,590m2

11. 廠 長 副 廠 長 紙二部 紙一部 汽電部 公用部 安保課 購料課 CWQC推行小組 總務課 物 料 課 整 理 課 塗 料 課 加 工 課 製 紙 課 製 漿 課 製紙三課 製紙二課 製紙一課 製漿三課 製漿一課 製漿二課 汽電二課 汽電一課 營 繕 課 電 儀 課 造紙事業部 企 劃 課 技術部 工 程 課 家庭用紙中區銷售部 品 質 部 品 管 課 電控部 電 控 課 工業用紙中區銷售部 資 訊 部 電 腦 課 研發處 化研中心 紙與紙板中區銷售部 后里廠組織圖 派駐單位

12. 后里廠產品一覽表

13. 生 產 設 備

14. 鍋爐 透平機 發電機 蒸汽(送紙機使用) 后里廠主要附屬設備 初沉段 曝氣段 終沈段 污泥 脫水 活性污泥法

15. 正隆公司管理里程碑 THE MILESTONE OF MANAGEMENT ●導入OHSAS 18000 ●導入TPM ●通過自護單位驗證 ●通過ISO 14001驗證 ●實施方針管理 ●實施工安自護管理 ●實施工業減廢 ●通過ISO 9002驗證 ●全面品質管理(TQM)訓練 ●導入統計品管(SQC)，取得環保標章 ●實施品經體管理(QMU) ：日常、機能別 管理 ●導入全公司品質管制(CWQC) ●實施5S活動 ●導入全面品質管制(TQC) ●實施品管圈(QCC)活動 ●實施提案改善制度 ●取得正字標記 管 理 活 動 1978 1980 1981 1985 1989 1991 1992 1994 1995 1996 1998 2001　2002

16. 貳.優良事蹟

17. 1985年獲經濟部頒發「節約能源績優工廠」 • 1993年獲台中縣政府頒發「82年度四大環保特優廠商」 • 1993年獲台中縣工業會頒發「82年度工會十大環保績優廠商」 • 1994年度本廠謝金勳課長獲頒「1994年績優環保專責人員獎」 • 1995年獲經濟部標準檢驗局ISO 9002驗証通過。 • 1996年年獲經濟部標準檢驗局ISO 14001驗証通過。 • 1998年獲頒「1998年全國工業減廢績優工廠」； 整理課羅登萬課長獲頒「1998年全國工業減廢績優個人」 • 1998年度獲環保署頒「87年度工廠污染防治評鑑績優工廠」 • 1998年獲鍋鑪協會頒「鍋爐使用優良單位」。 • 1998年獲台灣省環保處頒「環保工作績效卓著獎」。

18. 1999年本廠汽電二課獲頒「第一屆中華民國優秀提案團體銀獎」1999年本廠汽電二課獲頒「第一屆中華民國優秀提案團體銀獎」 • 1999年本廠汽電二課廖漢祥獲頒「第一屆中華民國優秀提案個人銀獎」 • 2000年本廠電儀課獲頒「第二屆中華民國優秀提案團體銀獎」 • 2000年本廠電儀課洪秋湖獲頒「第二屆中華民國優秀提案個人銀獎」 • 2000年獲勞委員榮頒「八十九年度勞工教育優良單位」 • 2001年獲台中縣政府頒「九十年度勞工教育優良單位」 • 2001年獲年獲台中縣政府頒「九十年度空氣污染減量優良工廠」 • 2001年獲經濟部「九十年度節約能源績優廠商傑出獎」 • 2002年獲BSI OHSAS 18001驗証通過

19. 國際標準驗證 C E R T . N O . 5 X 9 E 0 0 1 -- 0 1 C E R T . N O . 5 X 9 Y 0 0 2-- 0 2 1996年9月驗證通過 為全國首批、紙業界第一家 1995年3月驗證通過

20. 參. 能源管理與查核制度

21. 一. 總公司能源組織 正隆公司節能委員會組織 主任委員 總經理 副主任委員 副主任委員 造紙事業部主管 紙器事業部主管 執行秘書 研發處主管 查核組 推行委員 能源專員 總公司各業務主管 各廠能源專員 造紙、紙器事業部副主管 各廠廠長

22. 二. 后里廠能源組織

23. 1. 87/11/10 制訂“后里廠能源管理與查核辦法”，列入 ISO 14001標準書中執行。 2. 標準書中明訂有組織編制、職掌、實施辦法、查核作 業、主設備能源管制基準值與目標值、節能案件之獎 勵辦法及作業表單。(如：節能委員會組織表D001) 3. 每年訂定年度節能目標、年度工作方針。(如：90年 目標及方針) 4. 90/6月 起實施電腦統計各主要設備每日耗能，供日 常查核、檢討分析。 (如：能源耗量主管月報表D020) 5. 總公司每三個月開會一次，各廠之主任委員（廠長）提 報各廠之節能績效及執行狀況。 6. 每月召開節能會議一次，檢討、追蹤、查核及宣導節 能事項，再推展到部、課會議，達到全員參與、全員 共識的目的。 三. 后里廠節能執行現況‧

24. 能源耗量主管月報表

25. 正隆股份有限公司 后里廠 簡 報 報告人：林榮輝

26. 壹.能源耗用概況 貳.節能績優事例 項 目

27. 壹. 能源耗用概況

30. 貳. 節能績優事例介紹

31. 一. 鍋爐引風機裝設液壓變速連軸器取代風門控 制，降低耗電 1.原理：調整引風機轉速控制風量，以取代風門開度 滿載時，只有60%的控制。 2. 每年節省電力： 1,816,790 度/年 3. 每年減少CO2排放量： 1,181 噸/年 4. 投資金額： 380 萬元 5. 回收年限： 1.307 年

32. 一. 改善前： 使用風門控制時引風機耗電為819.8KW，風門開度在58%，足見有不少的節流損失，該節流損失可由下圖示意。 鍋爐引風機裝設液壓變速聯軸器效益說明

33. 二. 改善後： 裝設液壓變速連軸器後，改用速度控制引風機，耗電量降為603.6KW，此時進口風門維持全開，無節流損失，可由下圖示意。 鍋爐引風機裝設液壓變速聯軸器效益說明

34. 三. 效益分析： 風扇在一定的流體溫度、效率而言，其轉速與動力關係如下： 引風機裝設液壓變速連軸器後，速度由1175r.p.m.降為960r.p.m. 因此理論耗電量為547.2KW，而實際耗電量為603.6KW，兩者差56.4KW 可視為液壓變速連軸器所耗掉的功。 全年節省動力費用(819.8-603.6)KW×1.6元/KW×24時/天×350天/年 ＝2905728元/年 投資費用3,800,000元 回收年限1.307年 鍋爐引風機裝設液壓變速聯軸器效益說明

36. 1. 原理：降低管路高度1.5公尺，減少傳輸動力。 2. 每年節省電力： 1,789,069 度/年 3. 每年減少CO2排放量： 1,162 噸/年 4. 投資金額： 21 萬元 5. 回收年限： 0.026 年 二. 長纖段管路降低，減少傳輸動力

41. 1. 原理：利用爐膛內二次燃燒，降低氮氧化物排放 濃度，降低未燃碳4%，提高鍋爐效率0.5%。 2. 每年節省煤炭： 896 噸/年 3.每年節省電力： 9,290 度/年 4.每年減少CO2排放量： 2,228 噸/年 5.投資金額：無 三. 230 T/H 鍋爐使用火上風，提升鍋爐效率

42. 改善前 鍋爐火上風門關閉不用,使二次燃燒區幾乎無作用以致有較多未燃碳產生 位置 二次燃燒區 火上風 燃燒區 燃燒器 未燃碳

43. 改善後 鍋爐火上風門開啟,使二次燃燒區發揮作用,使未燃碳在該區繼續燃燒,而使鍋爐有較好的燃燒效率,較少的未燃碳排出. 位置 二次燃燒區 火上風 燃燒區 燃燒器 未燃碳

46. 1. 原理：以直接傳動，取代皮帶傳動。 2. 每年節省電力： 219,547 度/年 3. 每年減少CO2排放量： 143 噸/年 4. 投資金額： 42,200 元 5. 回收年限： 0.11 年 四. 兩台中濃度泵浦改為直接傳動，減少動力損失

47. 改善前 原廠之P7357、P7373兩台中濃度泵浦以皮帶傳動。 P7357、P7373馬達為4P、1780 rpm。使用皮帶係用以將泵軸增速至1866 rpm。 325m/m 缺點：由於LCV液位控制閥之變動致馬達負載高低變異過大，皮帶常打滑燒毀及馬達負載偏高跳脫等異常。 LCV閥 Stand pipe pump LI 310m/m P7357 P7373

48. 改善後 移除皮帶輪及皮帶改為直接傳動如附圖: 不僅省下皮帶之耗用，同時亦有效降低了馬達負載。 LCV閥 Stand pipe pump LI P7357 P7373

49. (2A+3A)3300V 1000
