  1. 6. 특허정보조사 M62. 선행기술조사 방법 및 실습

  2. 키워드 • 문장이나 문단에서 핵심이 되는 단어 또는 어구 • 특허조사 – 해당특허기술을 잘 나타내는 핵심적 기술용어 + 어구 1-1. 키워드를 이용한 조사방법

  3. 1 기술 TARGET 선정 2 TARGET의 핵심 키워드 포착 3 유사 키워드 추출 4 검색식 구성 5 서치 1-2. 키워드의 선정방법 검색어 편집용 모니터 서치용 모니터 검색식 입력 COPY + PASTE REPEAT

  4. 1-3. 핵심키워드의 선정방법 바람직한 핵심키워드 선택의 예 부적절한 핵심키워드 선택의 예 핵심키워드 1 TARGET TARGET 전자 통신 핵심 키워드 2 핵심 키워드 3 • 핵심키워드는 서로 다른 카테고리에 속해야 함 • 동일한 카테고리에해당하는 키워드의 경우, TARGET 범위가 너무 넓어서 검색이 비효율적

  5. 1-4. 효율적인 검색식 확장 TIP 정석 타겟기술 유사어 추출 예비검색 반영에 의한 유사어 확장 검색모집단 추출 효율화 타겟기술 cited reference/ISR/관련특허/패밀리/IPC 조사에 의한 검색식 수립(20-30건 참조) 검색모집단 추출 선행문헌추출 선행문헌추출

  6. 1-5. 효율적인 키워드 추출 방법 발명의 명칭 및 청구항은 발명의 구성만 포함하고, 요약서는 발명의 목적, 구성 및 효과를 전부 포함하여 효과는 주로 요약서에만 포함되어 있는 경우가 많은데 최근에는 청구항을 그대로 복사하여 요약서에 기재하는 경우가 많으므로, 요약서에도효과가 포함되어 있지 않을 가능성이 있음 따라서 효과에 대한 키워드가 효과를 포함하는 경우, 해당건이 검색되지 않으므로 효과 관련 키워드는 사용하지 않는 것이 바람직

  7. 묘사적 표현 ex) 둥근, 동그란 축약형 표현 ex) EMI, VOC 키워드 표현의 다양성 외래어 표현 ex) 티비, 갭 형태적 표현 ex) 장홈, 판면 의도적 비표준 표현 ex) 「자 동 차」 기능적 표현 ex) 가동(可動) • 모든 가능한한 상황을 고려하여 키워드를 추출 • 오타 및 띄어쓰기 등 표기상의 문제도 고려 • hard disk → hard-disk → harddisk • 연산자 활용 : and(*), or(+), not(!), 근접(^, adj, near) • 절단자 활용 : *, ? 1-6. 유사 키워드의 추출 방법

  8. 1-7. 유사어 추출 TIP • 검색시 유사어가 많이 필요한 이유 → 모든 가능한 경우를 상정해 검색했다는 것을 보여줌으로써 고객의 검색결과에 대한 신뢰도를 확보 • 국문은 네이버의국어사전 이용 또는 검색에 의한 연관검색어 활용 • 영문은 thesaurus.com 이용 • KIPRIS(www.kipris.or.kr)의「해외특허」 검색에서 영어번역문을 제공

  9. 기술내용 금속 • 금속관을 식수 공급용 관으로 사용시 내부 부식이 심해져서 식수가 오염되는 문제 발생 • 금속관의 내부를 수지로 피복하여 금속관의 부식을 방지함으로써 식수 오염을 근본적으로 차단할 수 있는 수지 피복관을 제조 수지 • TARGET 기술에 반드시 포함되는 단어 • 복수의 핵심 키워드들의 카테고리는 서로 달라야 함 • and (*) 관계로 연결 핵심 키워드 • 수지 + 합성수지 + 폴리 + 고분자 + resin + poly 수지 and 피복 + 코팅 + 라이닝 + 슬리브 + 성형 + coat + lining + sleev + mold 피복 and • 관 + 도관 + 파이프 + tube + pipe 관 • 핵심 키워드와 동일·유사한 의미로 사용되는 키워드 • 핵심 키워드와 상호 병렬 관계를 가짐 • or (+) 관계로 연결 유사 키워드 1-8. 검색식작성예

  10. 1-9. KIPRIS 검색연산자 • 검색 대상에 따라 적절한 검색 연산자 선택 필요 • 전방절단 및 후방절단은 자동 지원 • 형용사 + 명사의 경우 구문 연산이 바람직 • 구문 연산은 논리 연산에 비해 좀더 정밀한 검색이 가능하지만 검색 속도가 저하될 수 있음 • 국문으로만 입력해도 자동 번역을 통해 영문까지 검색 가능

  11. 1-10. KIPRIS의 키워드 검색방법 통합검색으로는 검색 난이 엑셀시트에서의 검색조합식 편집 =셀명&”*”&셀명&”*”&셀명 단, 셀명에는 괄호를 붙일 것

  12. 2-1-1. 선행기술조사 실습 자동차 속도를 감지하여 돌출하는 과속방지턱 가. 기술내용 센서 [그림 7.5-1] 자동차 속도를 감지하여 돌출하는 과속방지턱

  13. 2-1-2. 선행기술조사 실습 나. 검색식의작성예 [표 7.5-2] 검색식의 예

  14. 2-1-3. 선행기술조사 실습 다. 선행문헌의 추출 미국등록특허 제7,645,090호는 센서(114)가 차량의 속도와 무게를 측정 제어부(116)가 측정된 속도와 무게를 토대로 과속 방지턱(110, 112)을 동작 한국등록특허 제878,984호는 속도감지센서(30)에 의하여 측정된 진입 차량의 속도가 제한속도를 벗어나는지 여부를 측정 진입 차량의 속도가 제한속도를 넘는 경우, 과속방지돌출부의 유압실린더(10)를 제어하여 과속방지돌출부를 돌출시킴 US7,645,090의 도 1 KR878,984의 도 1

  15. 2-2-1. 선행기술조사 실습 안전한 원터치캔 뚜껑 가. 기술내용 뚜껑 가장자리에 보호막을 덧대어 원터치캔 뚜껑이 오픈되면서 보호막에 의해 덮이도록 만듬 나. 검색식의 작성예 [표 7.5-4] 검색식의 작성예

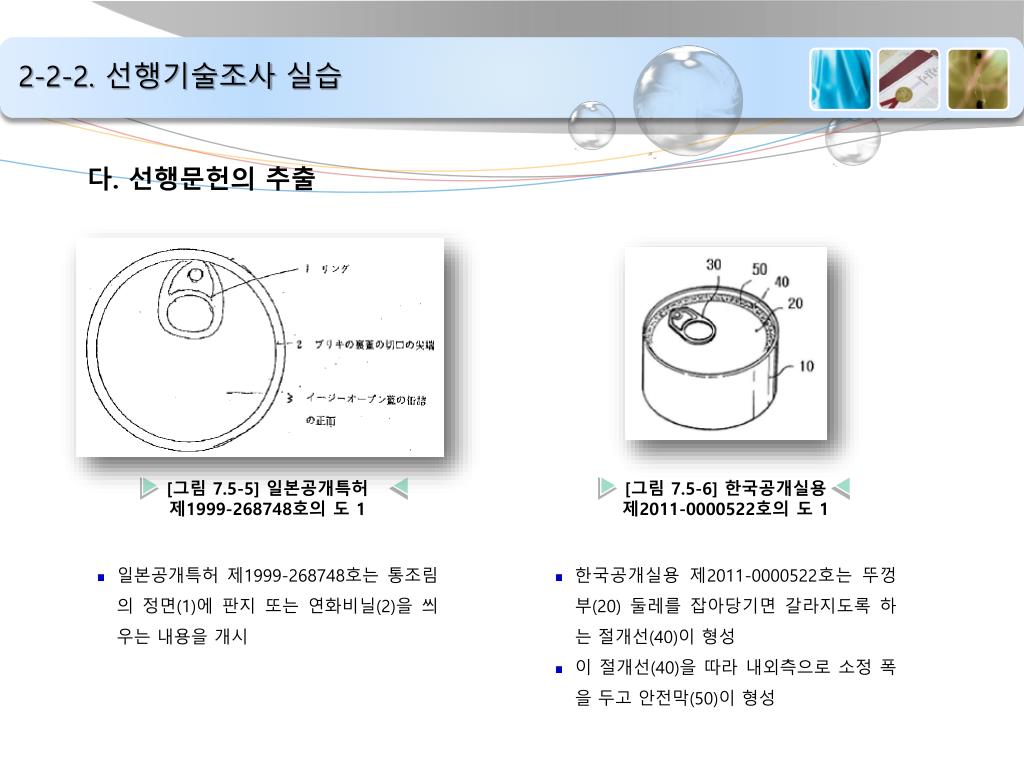

  16. 2-2-2. 선행기술조사 실습 다. 선행문헌의 추출 일본공개특허 제1999-268748호는 통조림의 정면(1)에 판지 또는 연화비닐(2)을 씌우는 내용을 개시 한국공개실용 제2011-0000522호는 뚜껑부(20) 둘레를 잡아당기면 갈라지도록 하는 절개선(40)이 형성 이 절개선(40)을 따라 내외측으로 소정 폭을 두고 안전막(50)이 형성 [그림 7.5-5] 일본공개특허 제1999-268748호의 도 1 [그림 7.5-6] 한국공개실용 제2011-0000522호의 도 1

  17. 2-3-1. 선행기술조사 실습 수동 탈수기 가. 기술내용 발판을 이용하여 원통을 회전시킴으로써 세탁물을 간단하게 탈수할 수 있는 수동 탈수기 나. 검색식의 작성예 [표 7.5-6] 검색식의 작성예

  18. 2-3-2. 선행기술조사 실습 다. 선행문헌의 추출 일본등록실용 제3,164,145호는 페달(11)을 이용하여 용기를 회전시켜서 세탁물을 탈수할 수 있는 탈수장치를 개시 랙과 피니언 기어를 이용해 페달(11)을 밟을 때 탈수통이 회전 국공개실용 제2011-0008841호는 페달부(250)의 발판(252)에 의해 동작하는 수동 탈수기 [그림 7.5-8] 일본등록실용 제3,164,145호의 도 1 [그림 7.5-9] 한국공개실용 제2011-0008841호의 도 1

  19. 2-4-1. F-term 검색 실습 다. 일본의 F-term 검색 터치스크린을 일체화한 액정표시패널에 대한 한국특허출원 제2009-7000434호에 대한 선행문헌을 조사하고자 한다. 이 특허출원의 출원전에 공개된 일본선행문헌들을 F-term 검색을 통해 검색하시오. 1) 1단계 한국특허출원 제2009-7000434호의 IPC 코드를 확인하여 이로부터 테마코드를 찾아야 함 한국특허출원 제2009-7000434호의 IPC 코드가 G06F-003/41임을 확인

  20. 2-4-2. F-term 검색 실습 2) 2단계 Patent Map Guidance 메뉴에서는 테마코드 및 F-term을 추출 추출한 테마코드 및 F-term을 FI/F-term Search 메뉴의 검색창에 입력하여 관련선행문헌을 추출 테마코드 및 F-term을 이용한 특허문헌검색 테마코드 및 F-term 추출

  21. 2-4-3. F-term 검색 실습 3) 3단계 Patent Map Guidance를 클릭한 후 나타나는 FI 검색창에 IPC 코드 중 section-class-subclass인 G06F를 일단 입력

  22. 2-4-4. F-term 검색 실습 4) 4단계 G06F-003/41를 찾아보면 우측에 IPC 코드에 대응하는 테마코드가 5B087인 것을 알 수 있음

  23. 2-4-5. F-term 검색 실습 5) 5단계 F-term 중 액정표시장치에 해당하는 CC02가 찾고자 하는 F-tem

  24. 2-4-6. F-term 검색 실습 6) 6단계 7) 7단계 테마코드(5B087)와 F-term(CC02)를 입력 한국특허출원의 우선일인 2006년 6월 9일전인 2006년 6월 8일을 To에 입력 From에는 임의 로 날짜를 정하여 입력

  25. 2-4-7. F-term 검색 실습 8) 8단계 Search 탭을 눌러서 히팅건수가 표시되면 List 탭
