第三单元 射线检测

第三单元 射线检测. 学习目标：. 一：了解射线产生、性质及衰减，掌握探伤基本原理. 二：熟悉射线检测设备及器材，可以合理选择. 三：掌握射线照相法检测工艺及底片评定法，并能对焊缝评级. 四：了解射线防护安全知识. 第一模块 射线的产生、性质及其衰减. 任务一 射线的产生及其性质 任务二 射线的衰减. 射线的产生及其性质. 射线探伤法： 采用 X 射线或 γ 射线照射焊接接头检查内部缺陷的方法。 射线的产生和种类： 高速行进电子 金属靶 放射性物质内部原子核衰变产生 γ 射线. 撞击. 1% 动能转换为 X 射线. 99% 动能转换为热能.

dusty
Télécharger la présentation

第三单元 射线检测

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

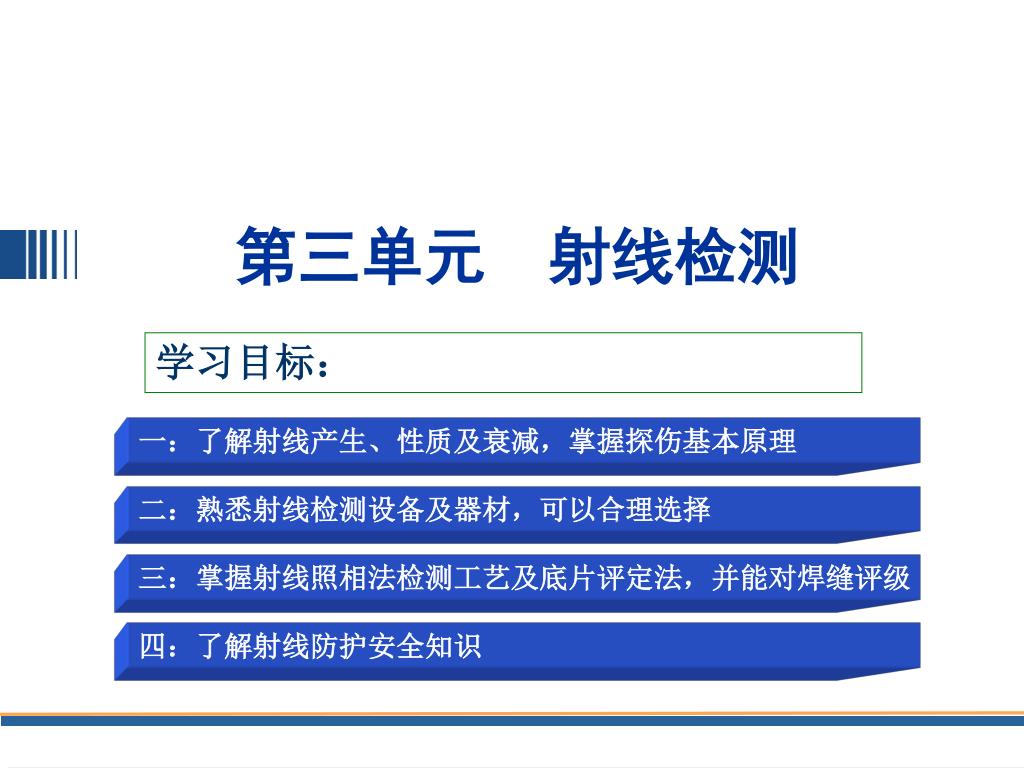

  1. 第三单元 射线检测 学习目标： 一：了解射线产生、性质及衰减，掌握探伤基本原理 二：熟悉射线检测设备及器材，可以合理选择 三：掌握射线照相法检测工艺及底片评定法，并能对焊缝评级 四：了解射线防护安全知识
