  1. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT LES VRDVOIERIES ET RESEAUX DIVERS

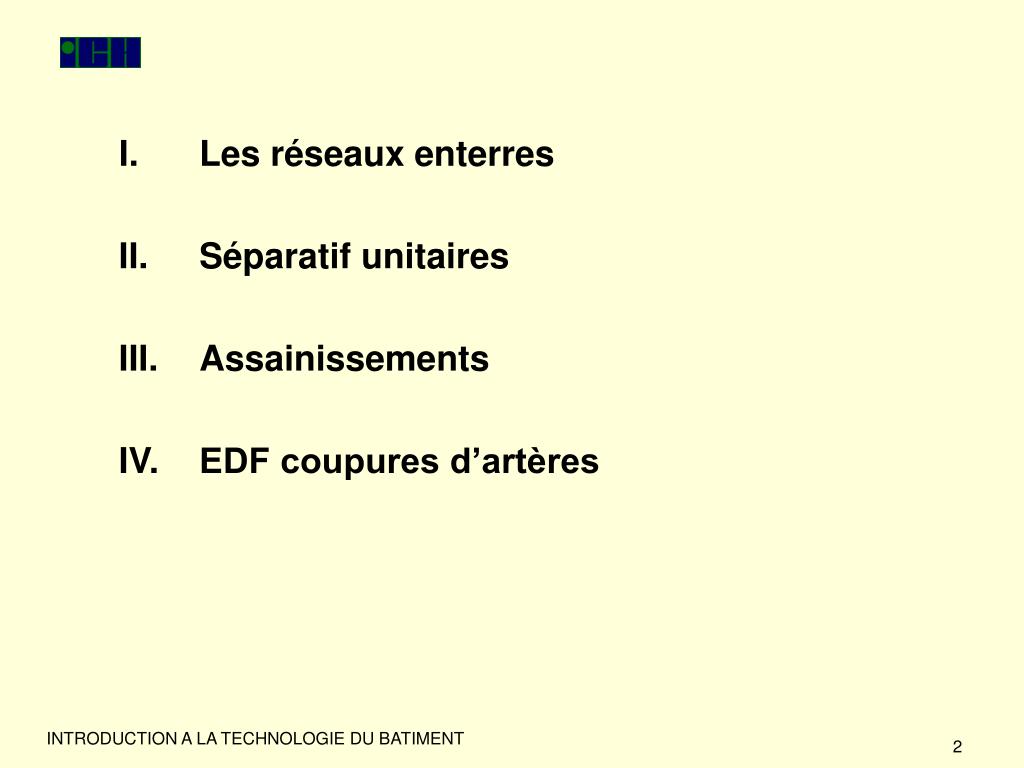

  2. I. Les réseaux enterres II. Séparatif unitaires III. Assainissements IV. EDF coupures d’artères INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

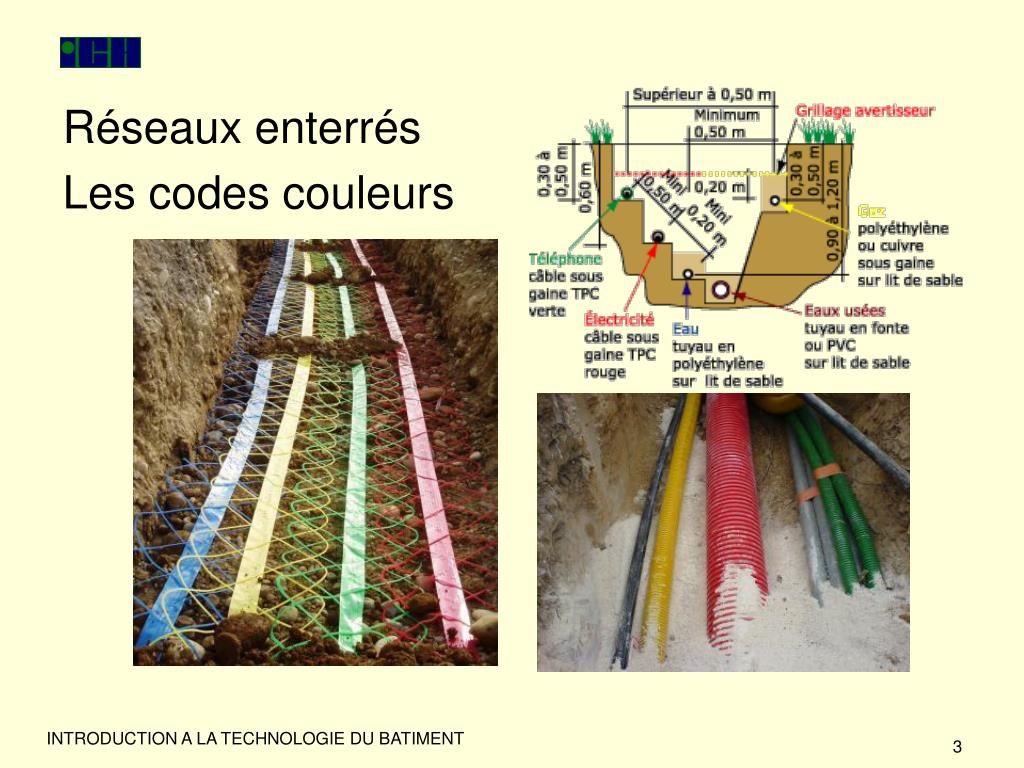

  3. Réseaux enterrés Les codes couleurs INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

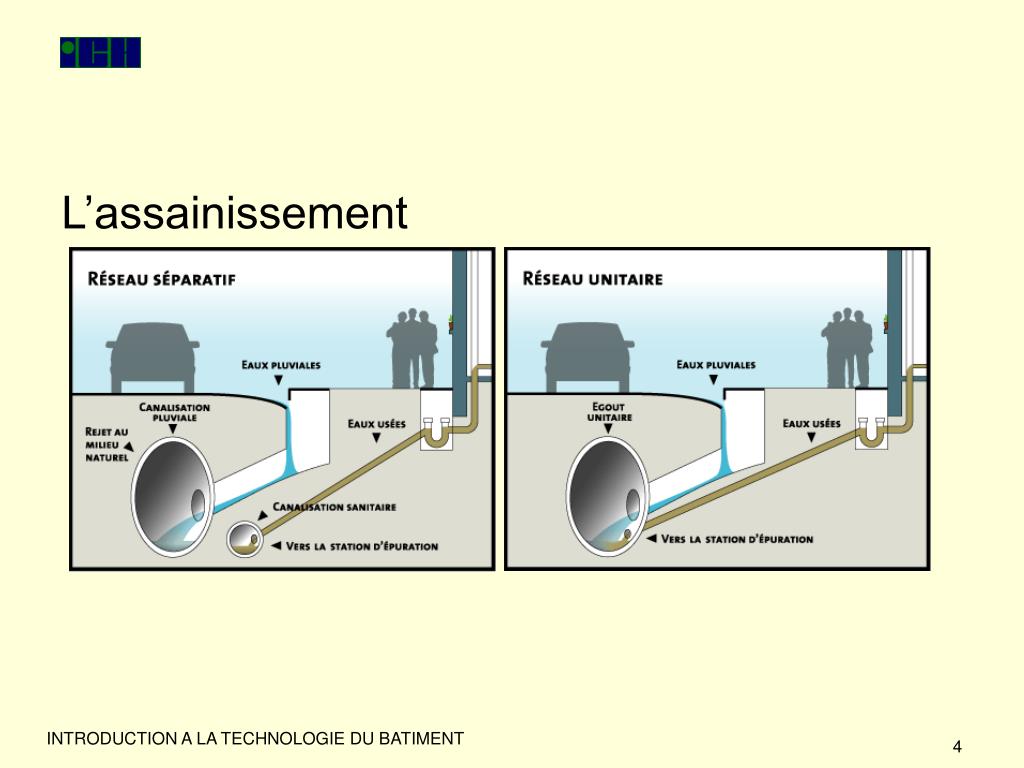

  4. L’assainissement INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

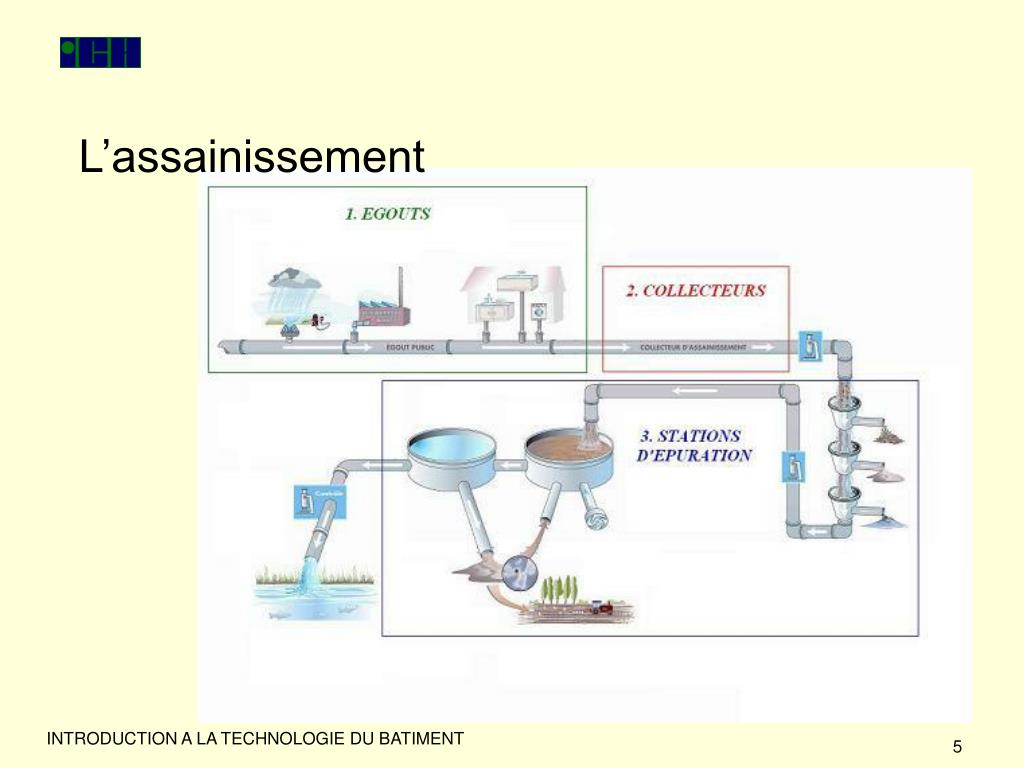

  5. L’assainissement INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  6. 1. Le prétraitementA leur arrivée à la station d'épuration, les eaux usées sont tout d'abord débarrassées des gros déchets (sacs plastiques, papiers, bois, etc.), puis du sable et des matières lourdes et, enfin, des substances légères comme les huiles, l'essence et diverses graisses. 2. Le traitement biologiqueCelui-ci est identique aux mécanismes d'épuration qui ont lieu dans la nature. 1ère étape : les eaux passent dans un grand bassin aéré. Ce bassin contient des bactéries qui forment des "boues activées" se nourrissant des pollutions et nettoyant ainsi les eaux. A l'issue de la 1ère étape, environ 90% des impuretés sont décomposées.2ème étape : les boues activées sont ensuite dirigées dans un second bassin où elles décantent. L'eau surnageant se clarifie petit à petit et, lorsqu'elle est totalement épurée, peut être rejetée dans la rivière. Les boues qui se sont déposées au fond du bassin sont, quant à elles, pompées et traitées. 3. Contrôle et rejet dans la rivièreDes échantillons sont prélevés aux différents stades du procédé d'épuration pour en contrôler le bon fonctionnement. L'eau satisfaisant aux normes européennes est rejetée dans la rivière. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

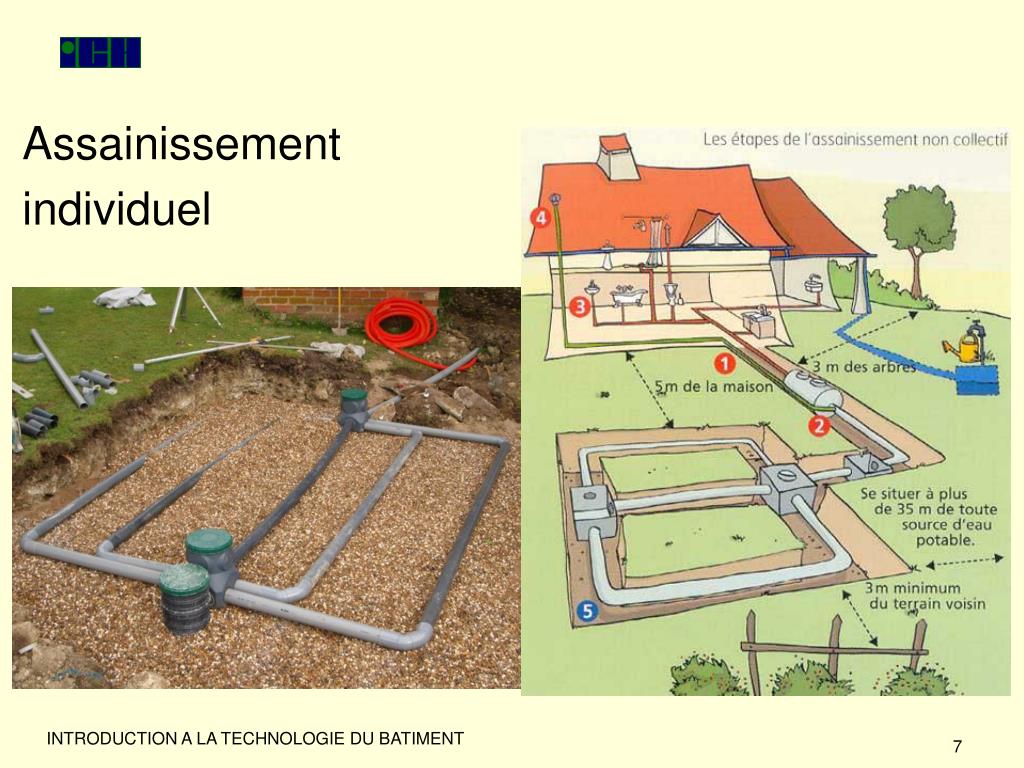

  7. Assainissement individuel INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

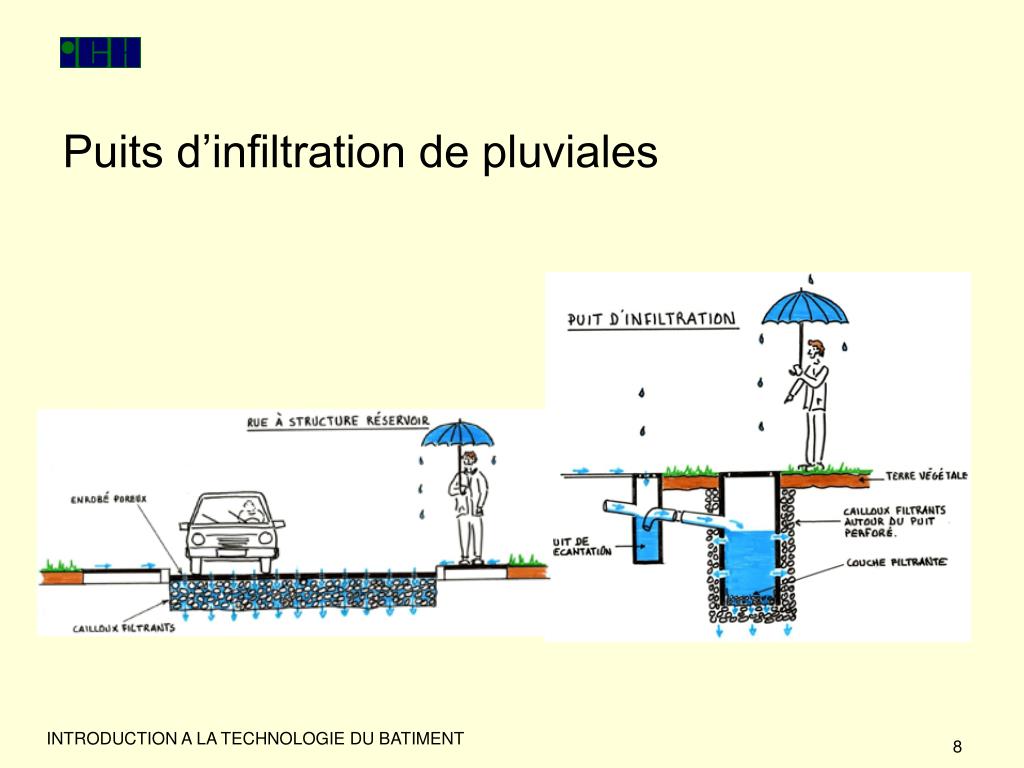

  8. Puits d’infiltration de pluviales INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

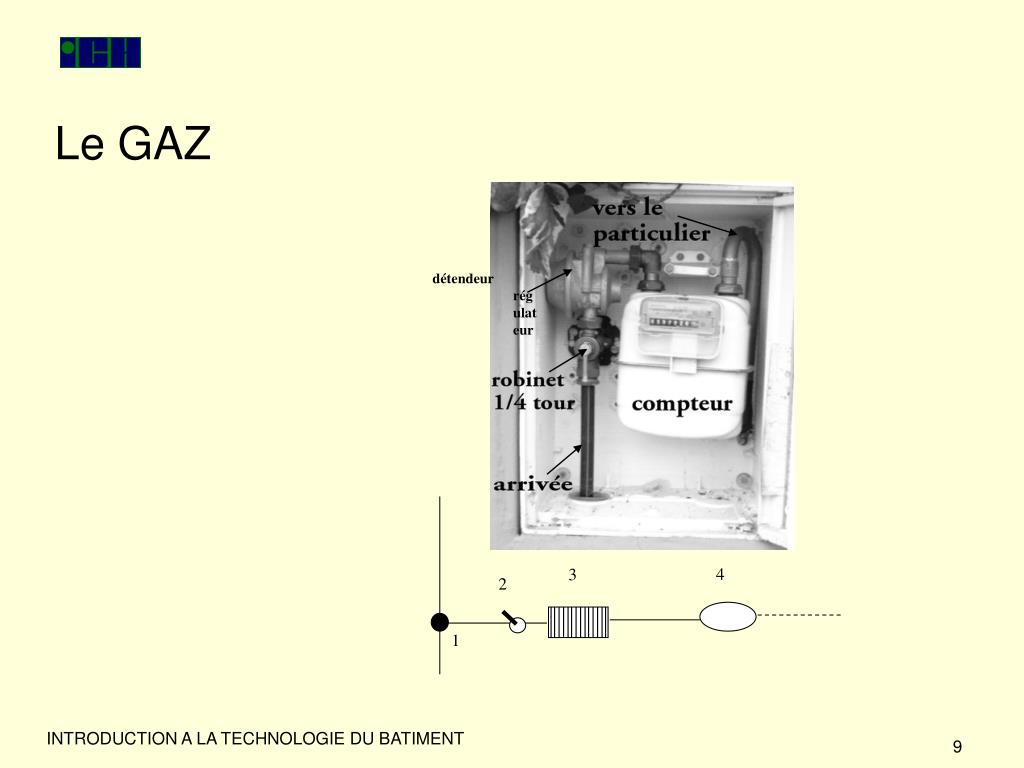

  9. Le GAZ détendeur régulateur 4 3 2 1 INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

  10. EDF Structure coupure d’artère Structure double dérivation Légende : poste HT/MT ligne MT Selon les disponibilités et les besoins certains ouvrages peuvent être existants, à renforcer, à créer poste MT/BT ligne MT INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

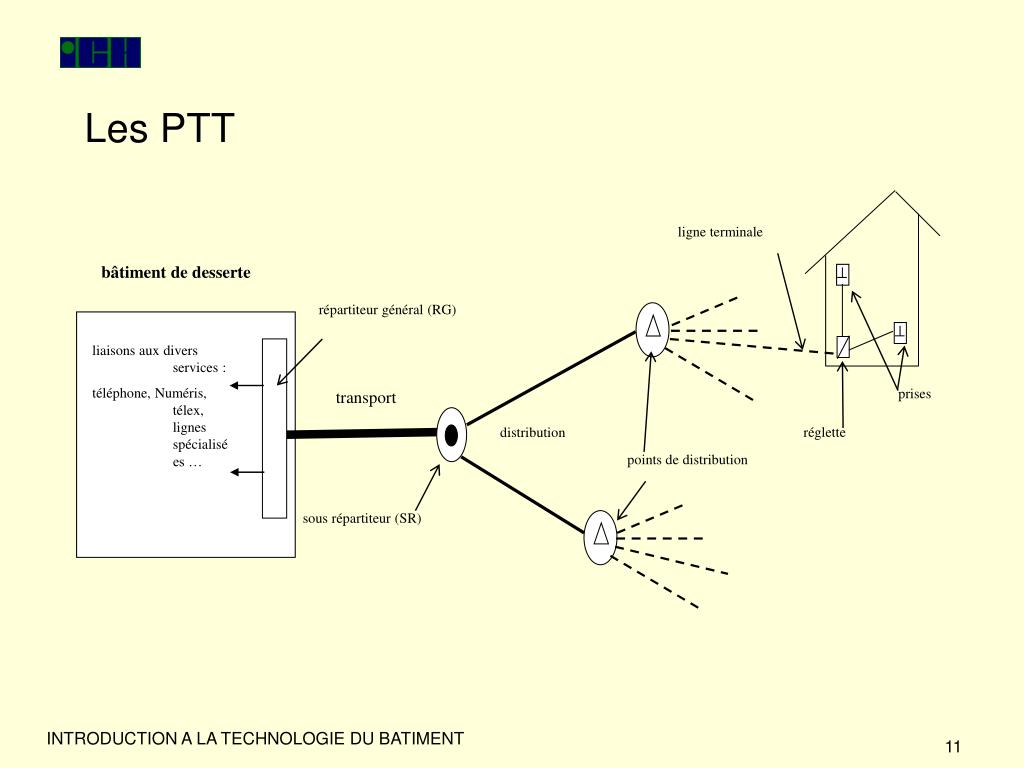

  11. ligne terminale bâtiment de desserte répartiteur général (RG) liaisons aux divers services : téléphone, Numéris, télex, lignes spécialisées … prises transport réglette distribution points de distribution sous répartiteur (SR) Les PTT INTRODUCTION A LA TECHNOLOGIE DU BATIMENT

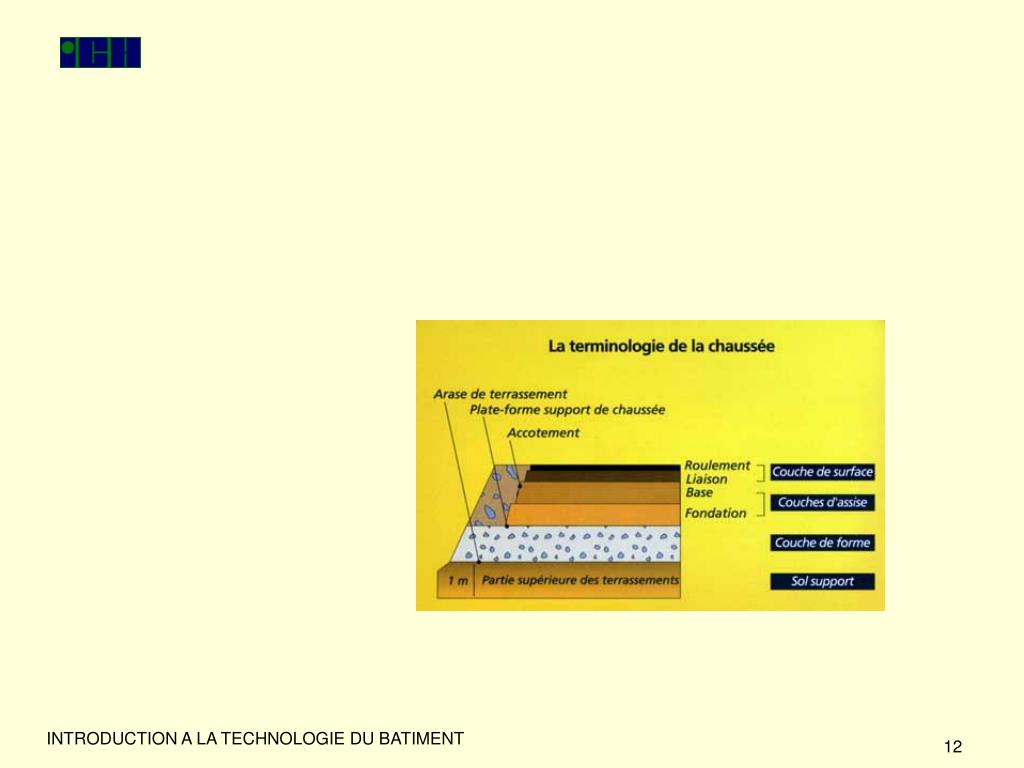

  12. INTRODUCTION A LA TECHNOLOGIE DU BATIMENT
