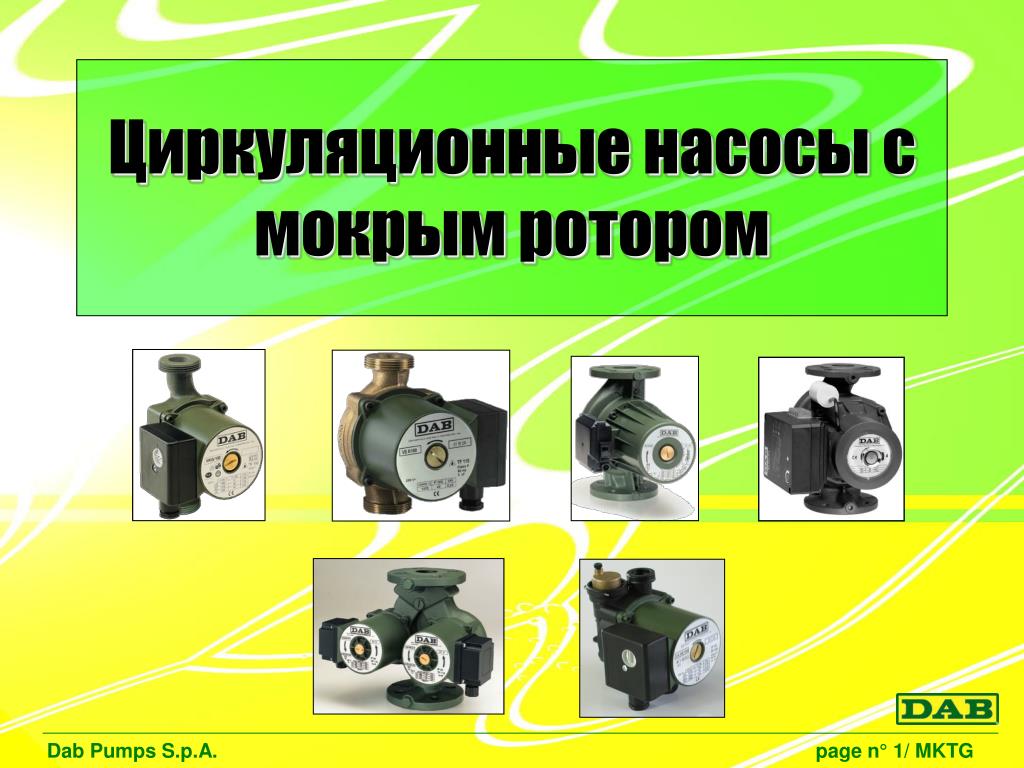

  1. Циркуляционные насосы с мокрым ротором Dab Pumps S.p.A. page n° 1/ MKTG

  2. Бытовые циркуляционные насосы :VA / VB / VD Dab Pumps S.p.A. page n° 2/ MKTG

  3. Описание насосов • Насос для циркуляции водыс мокрымротором • Бытовые циркуляционные насосы для: систем отопления и кондиционирования • Электродвигатель с 3 скоростями • Корпус насоса с: • резьбовыми патрубкамидляVA • фланцевыми патрубками дляVB Dab Pumps S.p.A. VA / VB / VD page n° 3/ MKTG

  4. Расшифровка обозначения VA 55 / 180 X VA = резьбовые патрубки VB = овальные фланцы DN 25 VD = сдвоенное исполнение Макс. напор,дм. Монтажная длинамм. Стандарт(без индекса)= 1" 1/2 резьбовые патрубки 1/2" = 1" резьбовые патрубки X = 2" резьбовые патрубки 32 = фланцевые патрубки DN 32/PN6 Dab Pumps S.p.A. VA / VB / VD page n° 4/ MKTG

  5. Технические особенности • Графитовые подшипники, смазы- ваемые перекачиваемой жидкостью • Внутри клеммной коробки: Встроенный конденсатор • Внутри клеммной коробки: Переключатель скоростей • 3 скорости вращения двигателя Легкое подключение кабеля питания Dab Pumps S.p.A. VA / VB / VD page n° 5/ MKTG

  6. Система отвода конденсата НОВЫЙ двигатель Система дренажа статора удаление конденсата Dab Pumps S.p.A. VA / VB / VD page n° 6/ MKTG

  7. Электродвигатель • Применяется также для серииVA своздухоотводчикоми серии VS • Двухполюсный асинхронный, с3 скоростями • Встроенная тепловая защита двигателя • Класс изоляции: F • Степень защиты : IP 44 • Кабельный ввод: PG11 • Стандартное напряжение: 1 x 230В 50Гц Dab Pumps S.p.A. VA / VB / VD page n° 7/ MKTG

  8. Применяемые материалы Применяемые материалы Применяемые материалы Кожух статора и оболочка ротора: Нержавеющая сталь Уплотнительный фланец: Нержавеющаясталь Вал насоса: Нержавеющая сталь Пробка выпуска воздуха: Латунь Подшипники: Графит Рабочее колесо: Технополимер Корпус двигателя: Алюминиевый сплав Корпус насоса: Чугун Упорное кольцо: Керамика Dab Pumps S.p.A. VA / VB / VD page n° 8/ MKTG

  9. Технические характеристики C C O O 50 F 40 F O O 30 120 20 100 10 0 80 10 60 20 40 30 20 40 0 50 20 40 60 • Рабочий диапазон : от0,5до4м3/ч • Максимальный напор : до6,3м • Температура воды : от -10°до +110°C • Максимальное рабочее давление : 10 бар • Установка : с горизонтальным валом насоса • Перекачиваемая вода: чистая, без твердых частиц или абразивных веществ, не агрессивная, макс. содержание гликоля 30% Dab Pumps S.p.A. VA / VB / VD page n° 9/ MKTG

  10. Гидравлические характеристики VA 25 /.. VA 35 /.. VA 55 /.. VA 65 /.. Dab Pumps S.p.A. VA / VB / VD page n° 10/ MKTG

  11. Бытовые циркуляционные насосы с воздухоотводчиком:VA 60/130 – ½” A Dab Pumps S.p.A. page n° 11/ MKTG

  12. Описание насоса • Бытовой циркуляционный насос для систем отопления и кондициони- рования • В одном устройстве совмещены традиционный циркуляционный насос и воздухоотводчик Система удаляет воздух из центра корпуса насоса Воздух автоматически удаляется через воздухоотводчик Dab Pumps S.p.A. VA 60/130 air separator page n° 12/ MKTG

  13. Технические особенности • Корпус электродвигателя штампованный изалюминиевого сплава • Воздухоотводчик из латуни • Устройство отделения воздуха: нержавеющая сталь • Латунные резьбовые вставки в корпус насосадля обеспечения достаточной прочности при повышенном давлении в системе • Графитовые подшипники скольжения смазываются перекачиваемой жидкостью Dab Pumps S.p.A. VA 60/130 air separator page n° 13/ MKTG

  14. Применяемые материалы Рабочее колесо: технополимер Корпус двигателя: штампованный алюминий Пробка выпуска воздуха: латунь Кожух статора/ротора: нержавеющая сталь Корпус насоса: технополимер Упорный подшипник: керамика Вал насоса: нержавеющая сталь Dab Pumps S.p.A. VA 60/130 air separator page n° 14/ MKTG

  15. Технические характеристики C C O O 50 40 F F 30 O O 120 20 100 10 0 80 10 60 20 40 30 20 40 0 50 20 40 60 • Рабочий диапазон : от 0,5 до 2,6 м3/ч • Максимальный напор : до5,8 м • Температура жидкости : от - 10 до + 110°C • Максимальное рабочее давление : 10 бар • Установка : вал двигателя горизонтально • Перекачиваемая жидкость : чистая, без твердых частиц или абразивных веществ, не агрессивная, макс. содержание гликоля 30% Dab Pumps S.p.A. VA 60/130 air separator page n° 15/ MKTG

  16. Гидравлическая характеристика Dab Pumps S.p.A. VA 60/130 air separator page n° 16/ MKTG

  17. ЦИРКУЛЯЦИОННЫЕ НАСОСЫ для систем горячего водоснабжения: VS Dab Pumps S.p.A. VS page n° 17/ MKTG

  18. Описание насосов • Циркуляционные насосы, предназначены для систем горячего водоснабжения, с расширитель- ными баками закрытого мембранного или открытого типа. • Подходят также для систем, работающих на солнечной энергии • Электродвигатель с 1 скоростью,2-хили 4-х полюсный • Бронзовый корпус насосас резьбовыми патрубками • Графитовые подшипники скольжения смазываются перекачиваемой жидкостью Dab Pumps S.p.A. VS page n° 18/ MKTG

  19. Расшифровка обозначения VS 16 / 150 VS = система циркуляции воды макс. напор,дм монтажная длина,мм Dab Pumps S.p.A. VS page n° 19/ MKTG

  20. Применяемые материалы Установленный в клеммной коробке конденсатор Вал насоса: керамика Корпус двигателя: штампованный алюминий Рабочее колесо: технополимер Корпус насоса: бронза Подшипники скольжения смазываются перекачиваемой жидкостью Dab Pumps S.p.A. VS page n° 20/ MKTG

  21. Технические характеристики C C O O 50 F F 40 O O 30 120 20 100 10 0 80 10 60 20 40 30 20 40 0 50 20 40 60 • Рабочий диапазон : от0,6до4,2м3/ч • Макс. напор : до6,3 м • Температура жидкости : от –10° до + 85°C (бытовое применение) до+110°C (другие применения) • Макс. рабочее давление : 10 бар • Установка : вал двигателя горизонтально • Перекачиваемая жидкость : чистая, без твердых частиц или абразивных веществ, не агрессивная,макс. содержание гликоля 30% Dab Pumps S.p.A. VS page n° 21/ MKTG

  22. Гидравлические характеристики VS 8 /.. VS 16 /.. VS 35 /.. VS 65 /.. Dab Pumps S.p.A. VS page n° 22/ MKTG

  23. ЦИРКУЛЯЦИОННЫЕ НАСОСЫдля бытовых систем отопленияA/ B / D Dab Pumps S.p.A. A / B / D page n° 23/ MKTG

  24. Описание насосов • Насос для циркуляции горячей воды в системах отопления и кондиционирования • Электродвигатель с 3-мя скоростями: однофазная модификация Электродвигатель с 2-мя скоростями:трехфазная модификация(должна быть установлена внешняя защита от перегрузки). • Исполнение корпуса насоса: • резьбовые патрубкиA • фланцевые патрубкиB-D • сдвоенная модель: D Dab Pumps S.p.A. A / B / D page n° 24/ MKTG

  25. Расшифровка обозначения B 50 / 250 . 40 M A = резьбовые патрубки B = фланцевые патрубки D = сдвоенная модель с фланцами макс. напор,дм монтажная длина,мм X = резьба на патрубке 2" 40 = фланец на патрубке DN 40/PN10 M= однофазный двигатель T = трехфазный двигатель Dab Pumps S.p.A. A / B / D page n° 25/ MKTG

  26. Технические особенности • Установленный в клеммную коробку конденсатор • Подшипники скольжениясмазываются перекачиваемой жидкостью • Короткозамкнутый ротор, 3 скорости вращения (однофазные модификации) • В трехфазных модификациях в клеммной коробке установлены перемычки для переключения скоростей вращения ротора (2 скорости) Dab Pumps S.p.A. A / B / D page n° 26/ MKTG

  27. Электродвигатель • Однофазные модификации со встроенной тепловой защитой от перегрузки • Трехфазные модификации подключаются к линии электропитания через внешний пускатель • Класс изоляции: F • Степень защиты: IP 44 • Кабельный ввод: PG11 • Стандартное напряжение: 1 x 230В 50 Гц • 3 x 230В 50 Гц • 3 x 400В 50 Гц Dab Pumps S.p.A. A / B / D page n° 27/ MKTG

  28. Применяемые материалы Корпус насоса: чугун Вал насоса: нержавеющая сталь Рабочее колесо: технополимер Пробка выпуска воздуха: латунь Кожух статора/ротора: нержавеющая сталь Подшипники: графит Dab Pumps S.p.A. A / B / D page n° 28/ MKTG

  29. Технические характеристики C C O O 50 F 40 F O O 30 120 20 100 10 80 0 10 60 20 40 30 20 40 0 50 20 40 60 • Рабочий диапазон : от1до12м3/ч • Макс. напор : до8м • Температура жидкости : от–10до+110°C • Макс. рабочее давление : 10бар • Установка : вал насоса горизонтально • Перекачиваемая жидкость : чистая, без твердых частиц или абразивных веществ, не агрессивная, макс. содержание гликоля 30% Dab Pumps S.p.A. A / B / D page n° 29/ MKTG

  30. Гидравлические характеристики A 20 /.. M A B D 50 /.. M A B D 56 /.. M A B D 80 /.. M Dab Pumps S.p.A. A / B / D page n° 30/ MKTG

  31. Гидравлические характеристики A B D 50 /.. T A B D 56 /.. T A B D 80 /.. T Dab Pumps S.p.A. A / B / D page n° 31/ MKTG

  32. ЦИРКУЛЯЦИОННЫЕ НАСОСЫс мокрым ротором,промышленная серия:BMH-BPH / DMH-DPH Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 32/ MKTG

  33. Описание насосов • Промышленная серия циркуляционных насосов с мокрым ротором для систем отопления и кондиционирования • Одиночные/сдвоенные модели • Двигатель: Однофазные версии3 скорости Трехфазные версии 400В 3 скорости Трехфазные версии 230В 2 скорости • Температура жидкости : -10°C / + 120 ° • Фланцы на патрубках корпусаDN 40-50-65-80 Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 33/ MKTG

  34. Расшифровка обозначения B P H 120 / 250 . 40 T B = одиночный D = сдвоенный T = трехфазный M = однофазный M = 4 полюса P = 2 полюса DN =проходное сечение фланца H = кондиционирование/ отопление монтажная длина,мм макс. напор,дм Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 34/ MKTG

  35. Технические особенности • Фланцевое исполнение патрубков, с резьбовыми отверстиями для подключения манометров • Алюминиевый корпус двигателя • В однофазные версии в клеммную коробку встроен конденсатор • Подшипники скольжения из графита EC 941, смазываемые перекачиваемой жидкостью • Переключатель скорости вращения в клеммной коробке Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 35/ MKTG

  36. Электродвигатель • Двигатель асинхронный 2-х полюсный (BPH, DPH) асинхронный 4-х полюсный (BMH, DMH) • В однофазные версии встроена тепловая защита от перегрузки • Трехфазные двигатели должны подключаться к сети электропитания через внешний пускатель • Класс изоляции: H • Степень защиты: IP 42 • Кабельный ввод : PG11 • Стандартное напряжение : 1 x 230 В - 50 Гц • 3 x 230 / 400В - 50 Гц Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 36/ MKTG

  37. Применяемые материалы Вал насоса: нержавеющая сталь Aisi 420 Корпус двигателя: алюминий Уплотнительный фланец: чугун Корпус насоса: чугун Подшипники: графит Ротор: нержавеющая сталь Рабочее колесо: технополимер Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 37/ MKTG

  38. Технические характеристики • Рабочий диапазон : от1,5до78м3/ч • Напор : до18м • температура жидкости : от-10до+110/120 °C • Макс. рабочее давление : 10бар Положение клеммной коробки (не должна располагаться ниже двигателяво избежание попадания влаги внутрь клеммной коробки и выхода из строя электрических частей) Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 38/ MKTG

  39. Гидравлические характеристики Одиночные модели: BMH, BPH Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 39/ MKTG

  40. Performance curves Сдвоенные модели: DMH, DPH Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 40/ MKTG

  41. Преимущества алюминиевого корпуса двигателя Общее снижение веса циркуляционного насоса Нет проблемы коррозии корпуса двигателя Лучше выполнено внешнее покрытие Dab Pumps S.p.A. BMH-BPH / DMH-DPH page n° 41/ MKTG

  42. Бытовые циркуляционные насосы с электронным регулированием :VEA / VEB Dab Pumps S.p.A. VEA / VEB page n° 42/ MKTG

  43. Электронное управление Встроенный электронный блок управления Определяет уменьшение расхода Уменьшает скорость вращения насоса Поддерживает постоянный перепад давления Dab Pumps S.p.A. VEA / VEB page n° 43/ MKTG

  44. Преимущества Бесшумность: отсутствие шума в трубах Экономическая эффективность: снижение потребляемой энергии, исключение перепускных клапанов Соответствие Стандартам: стандарты по энергосбережениюиДиректива CEE 89/336 Надежность:увеличение ресурса насоса, уменьшение износаи гарантии в случае поломки Dab Pumps S.p.A. VEA / VEB page n° 44/ MKTG

  45. Электродвигатель • Двухполюсный асинхронный двигатель, без механического уплотнения вала • Встроенная защитаот перегрузки • Выбор режима работы: АВТОМАТИЧЕСКИЙ или МАКСИМАЛЬНАЯ СКОРОСТЬ • Класс изоляции: F • Степень защиты: IP 42 • Кабельный ввод: PG11 Dab Pumps S.p.A. VEA / VEB page n° 45/ MKTG

  46. Применяемые материалы Корпус двигателя: алюминий Кожух статора: нержавеющая сталь Корпус насоса: чугун Рабочее колесо: технополимер Пробка выпуска воздуха: латунь Вал насоса:нержавеющая сталь Подшипники: графит Dab Pumps S.p.A. VEA / VEB page n° 46/ MKTG

  47. Расшифровка обозначения VEA 35 / 180 X VEA = резьбовые патрубки VEB = овальные фланцы DN 25 Макс. напор,дм Монтажная длина,мм Стандарт (без обозн.) = патрубки с резьбой 1" 1/2 1/2" = патрубки с резьбой 1" X = патрубки с резьбой 2" Dab Pumps S.p.A. VEA / VEB page n° 47/ MKTG

  48. Технические характеристики C C O O 50 F 40 F O O 30 120 20 100 10 80 0 10 60 20 40 30 20 40 0 50 20 40 60 • Рабочий диапазон : от0,5 до3,5м3/ч • Макс. напор : до5м • Температура жидкости : от+2°Cдо+95°C • Макс. рабочее давление : 10бар • Установка : с горизонтальным валом насоса на подающей или обратной трубе • Перекачиваемая жидкость : clean, без твердых частиц или абразивных веществ, не агрессивная, макс.содержание гликоля 30% Dab Pumps S.p.A. VEA / VEB page n° 48/ MKTG

  49. Гидравлические характеристики VEA 35 VEA 55 VEA 65 Dab Pumps S.p.A. VEA / VEB page n° 49/ MKTG

  50. Циркуляционные насосы с электронным управлением :VEA 40-80 – VEB - DEB Dab Pumps S.p.A. VEA 40 page n° 50/ MKTG
