  1. Kommunikációs rendszerek alapjai5. előadásHálózatok I.Nyilvános távbeszélő (PSTN) hálózatok, gerinchálózatok Takács György Komm. rendsz. 5. előadás 2009. október 5. komea509

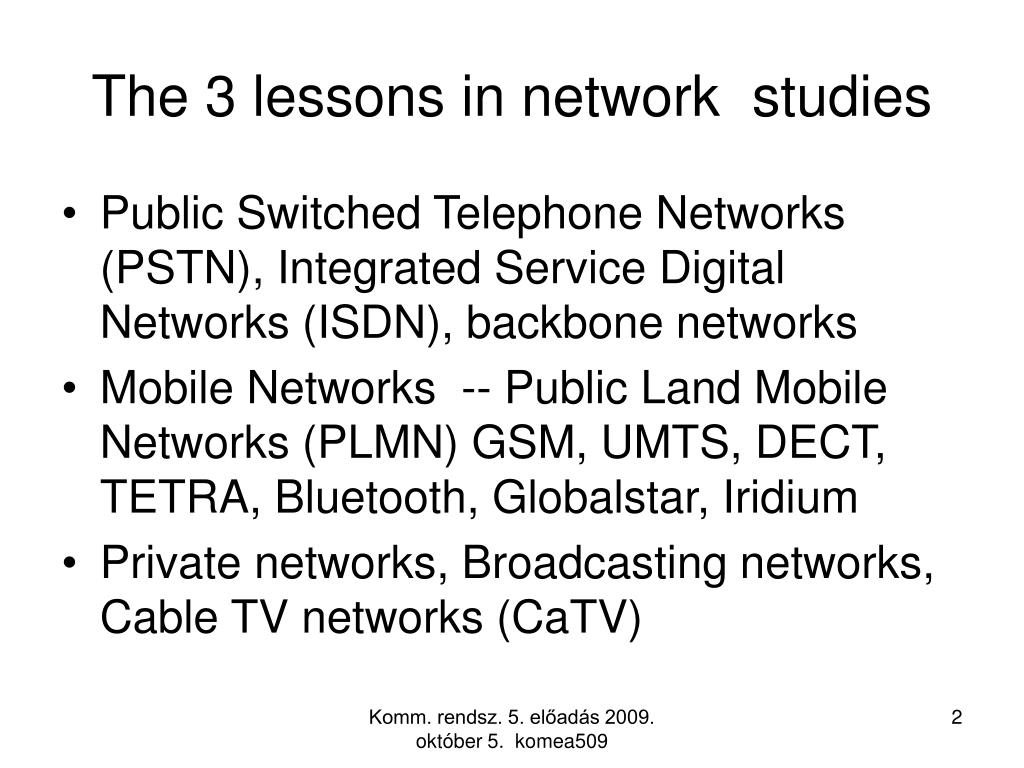

  2. The 3 lessons in network studies • Public Switched Telephone Networks (PSTN), Integrated Service Digital Networks (ISDN), backbone networks • Mobile Networks -- Public Land Mobile Networks (PLMN) GSM, UMTS, DECT, TETRA, Bluetooth, Globalstar, Iridium • Private networks, Broadcasting networks, Cable TV networks (CaTV) Komm. rendsz. 5. előadás 2009. október 5. komea509

  3. Csak szolgáltatást lehet eladni • Nincs elektronikus kommunikációs szolgáltatás hálózat nélkül • Hálózat boltban nem vásárolható, azt tervezni, megvalósítani, működtetni, fejleszteni, lebontani kell – olyan, mint egy élőlény. Komm. rendsz. 5. előadás 2009. október 5. komea509

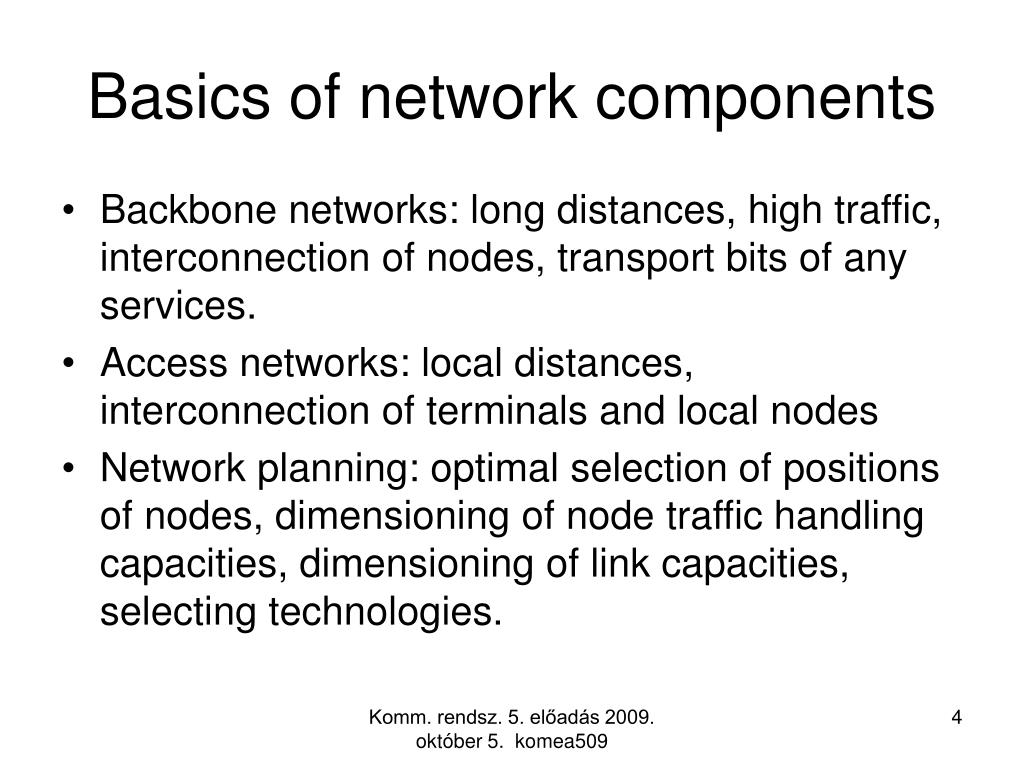

  4. Basics of network components • Backbone networks: long distances, high traffic, interconnection of nodes, transport bits of any services. • Access networks: local distances, interconnection of terminals and local nodes • Network planning: optimal selection of positions of nodes, dimensioning of node traffic handling capacities, dimensioning of link capacities, selecting technologies. Komm. rendsz. 5. előadás 2009. október 5. komea509

  5. Komm. rendsz. 5. előadás 2009. október 5. komea509

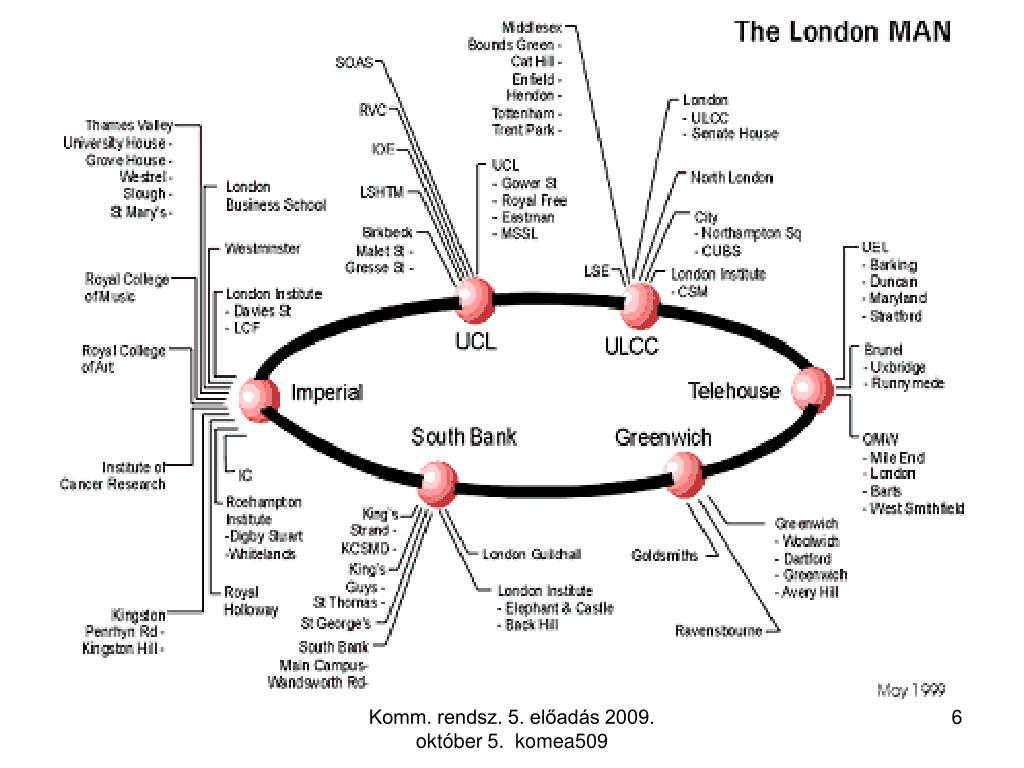

  6. Komm. rendsz. 5. előadás 2009. október 5. komea509

  7. Komm. rendsz. 5. előadás 2009. október 5. komea509

  8. The pan European KPNQwest network, when complete, will connect major cities together by six high-capacity backbone rings. Komm. rendsz. 5. előadás 2009. október 5. komea509

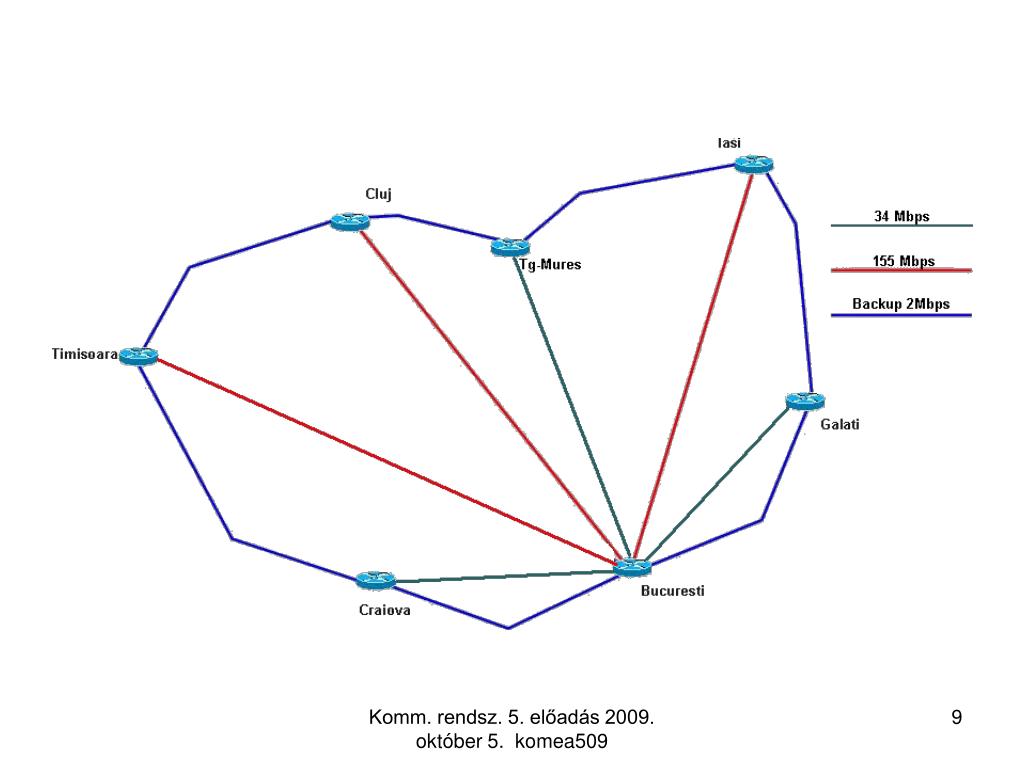

  9. Komm. rendsz. 5. előadás 2009. október 5. komea509

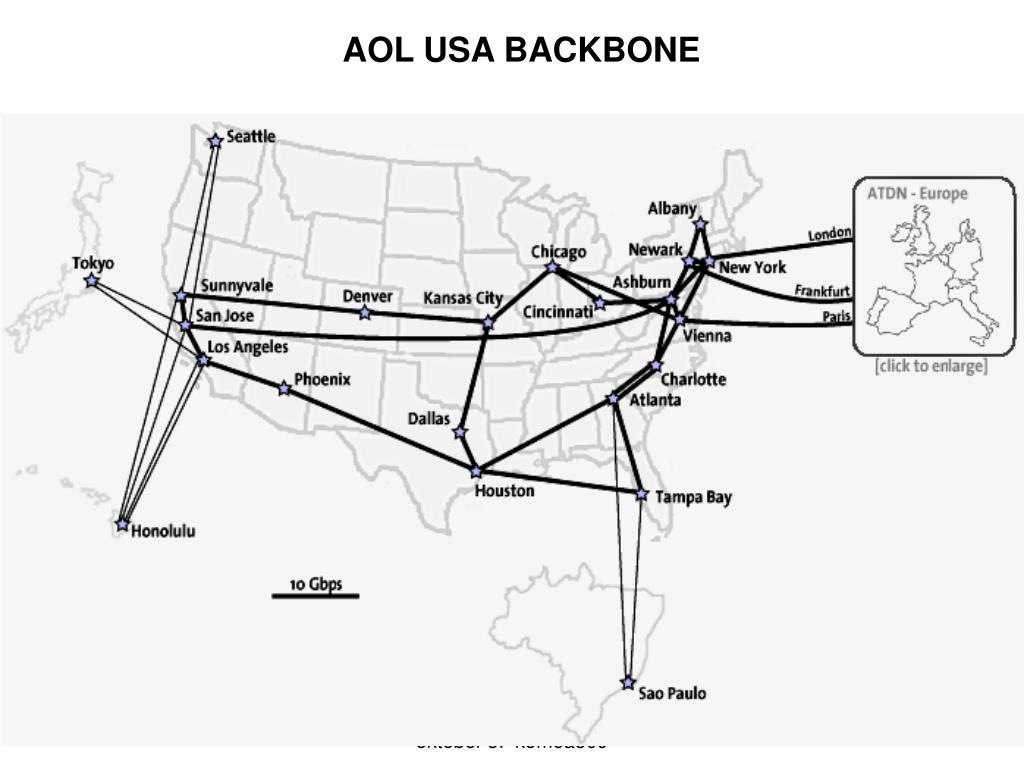

  10. AOL USA BACKBONE Komm. rendsz. 5. előadás 2009. október 5. komea509

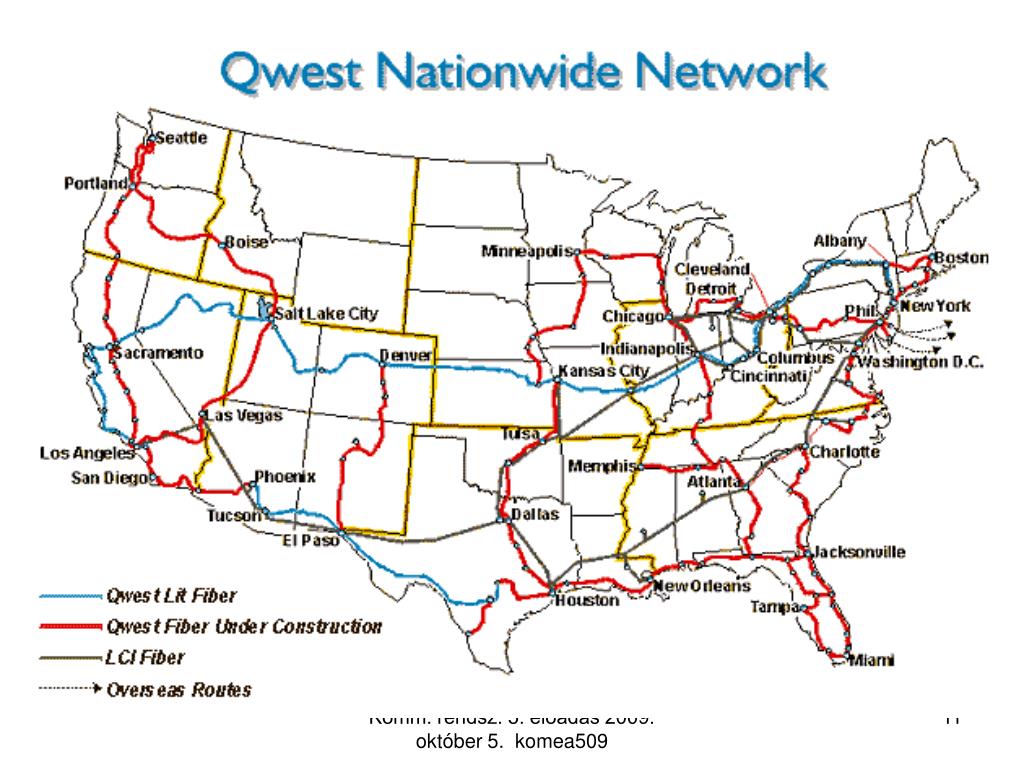

  11. Komm. rendsz. 5. előadás 2009. október 5. komea509

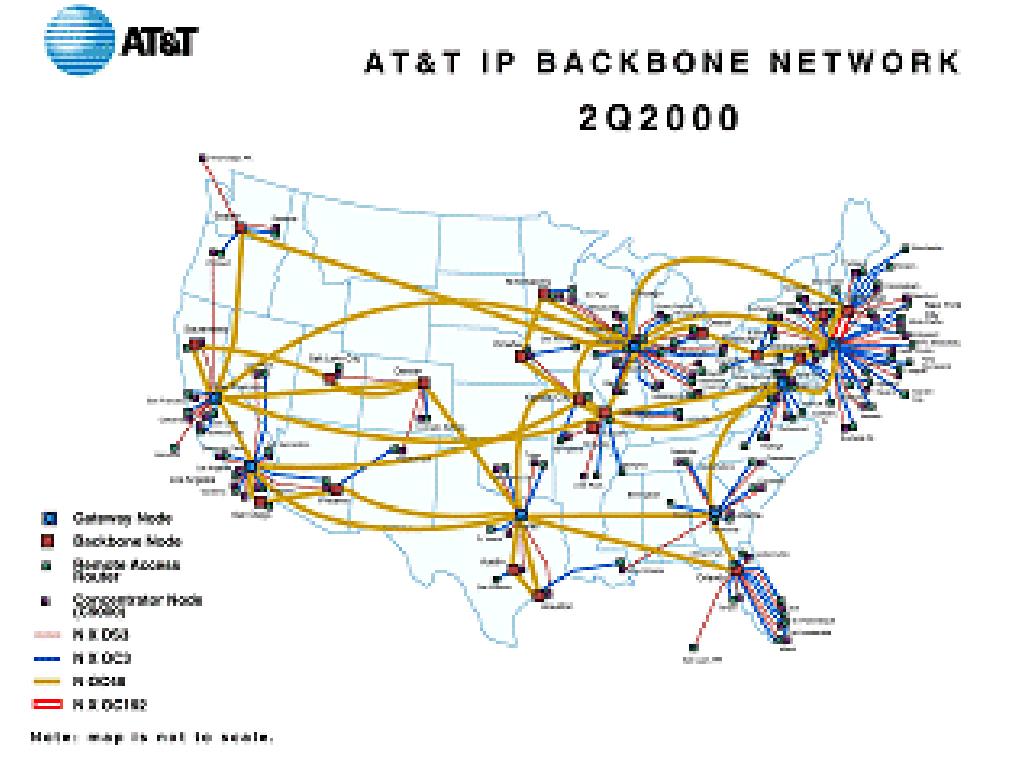

  12. Komm. rendsz. 5. előadás 2009. október 5. komea509

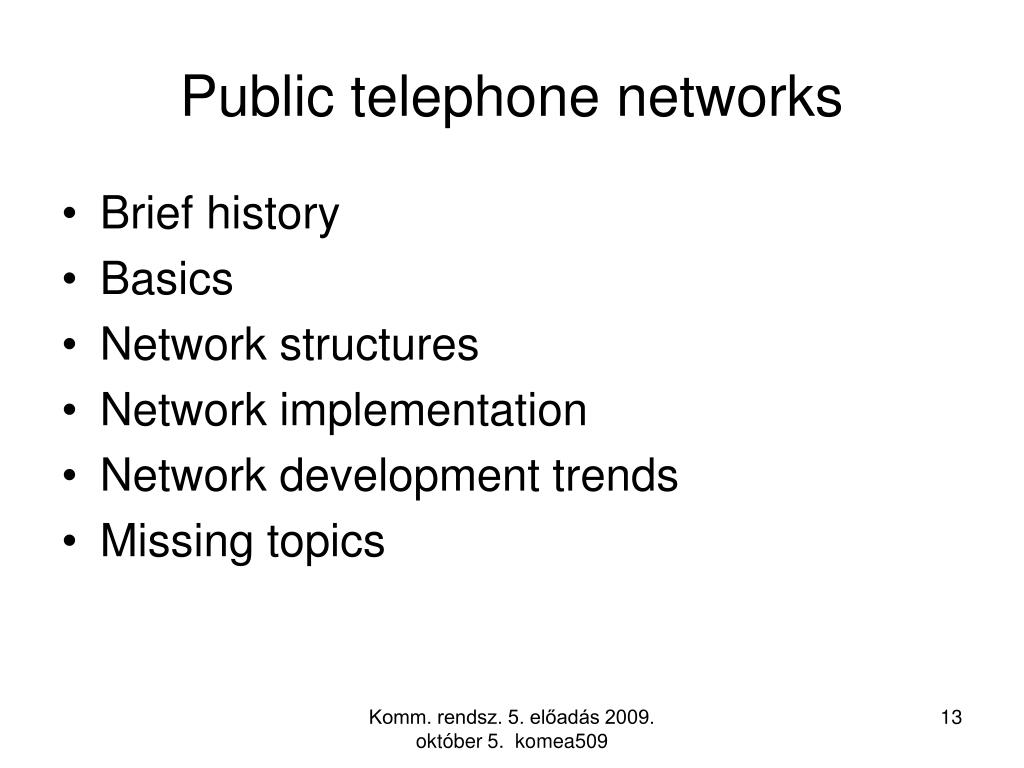

  13. Public telephone networks • Brief history • Basics • Network structures • Network implementation • Network development trends • Missing topics Komm. rendsz. 5. előadás 2009. október 5. komea509

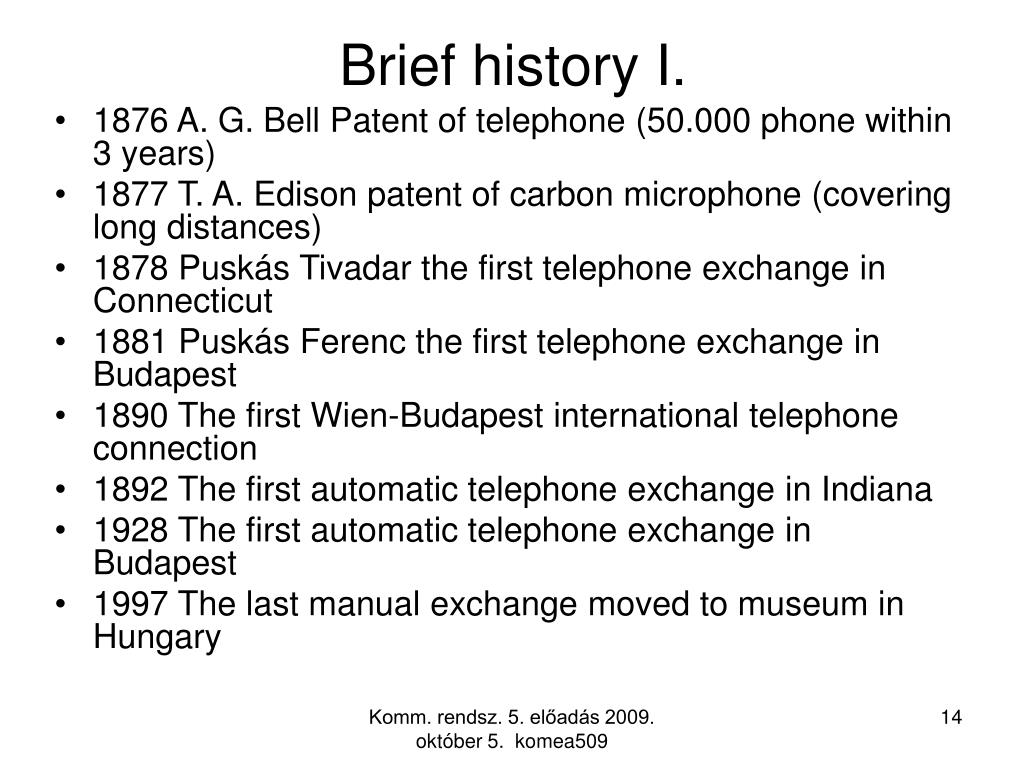

  14. Brief history I. • 1876 A. G. Bell Patent of telephone (50.000 phone within 3 years) • 1877 T. A. Edison patent of carbon microphone (covering long distances) • 1878 Puskás Tivadar the first telephone exchange in Connecticut • 1881 Puskás Ferenc the first telephone exchange in Budapest • 1890 The first Wien-Budapest international telephone connection • 1892 The first automatic telephone exchange in Indiana • 1928 The first automatic telephone exchange in Budapest • 1997 The last manual exchange moved to museum in Hungary Komm. rendsz. 5. előadás 2009. október 5. komea509

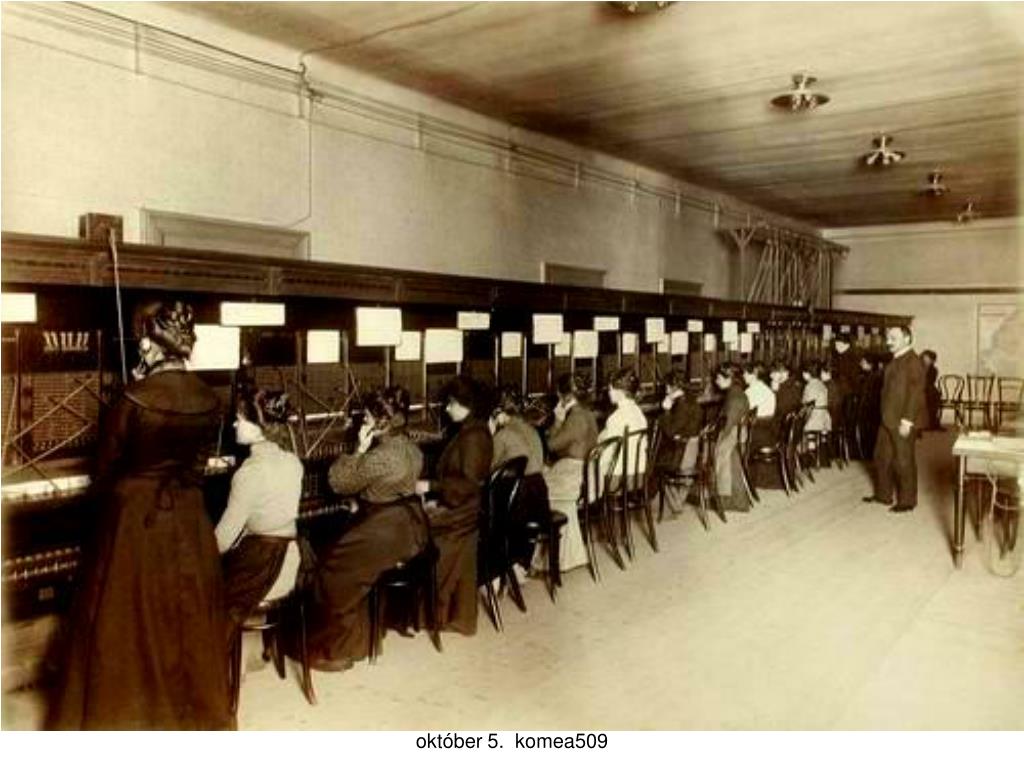

  15. Komm. rendsz. 5. előadás 2009. október 5. komea509

  16. Brief history II. Hungarian telephone networks (2008Q2) 10.150.000 population 3.160.000 PSTN/ISDN line 11.688.000 mobile subscriber 1.474.000 broadband INTERNETsubscriber • The average consunption in infocommunications is higher than for food! Komm. rendsz. 5. előadás 2009. október 5. komea509

  17. Global statistical figures 6.129.150.000 population Komm. rendsz. 5. előadás 2009. október 5. komea509

  18. Komm. rendsz. 5. előadás 2009. október 5. komea509

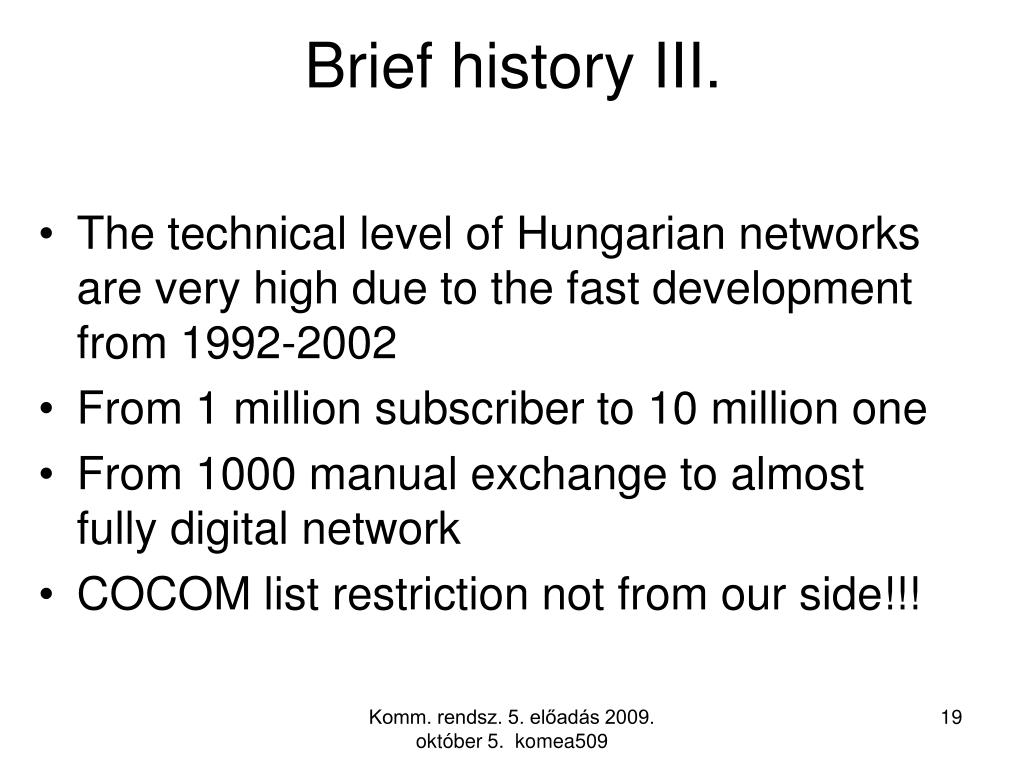

  19. Brief history III. • The technical level of Hungarian networks are very high due to the fast development from 1992-2002 • From 1 million subscriber to 10 million one • From 1000 manual exchange to almost fully digital network • COCOM list restriction not from our side!!! Komm. rendsz. 5. előadás 2009. október 5. komea509

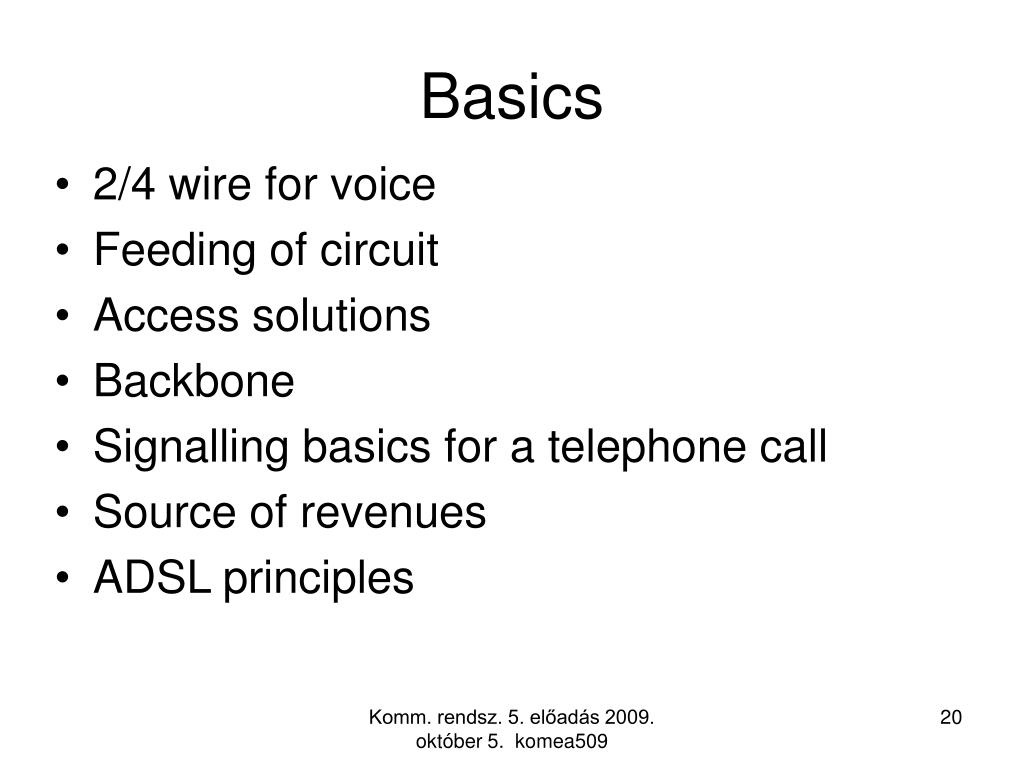

  20. Basics • 2/4 wire for voice • Feeding of circuit • Access solutions • Backbone • Signalling basics for a telephone call • Source of revenues • ADSL principles Komm. rendsz. 5. előadás 2009. október 5. komea509

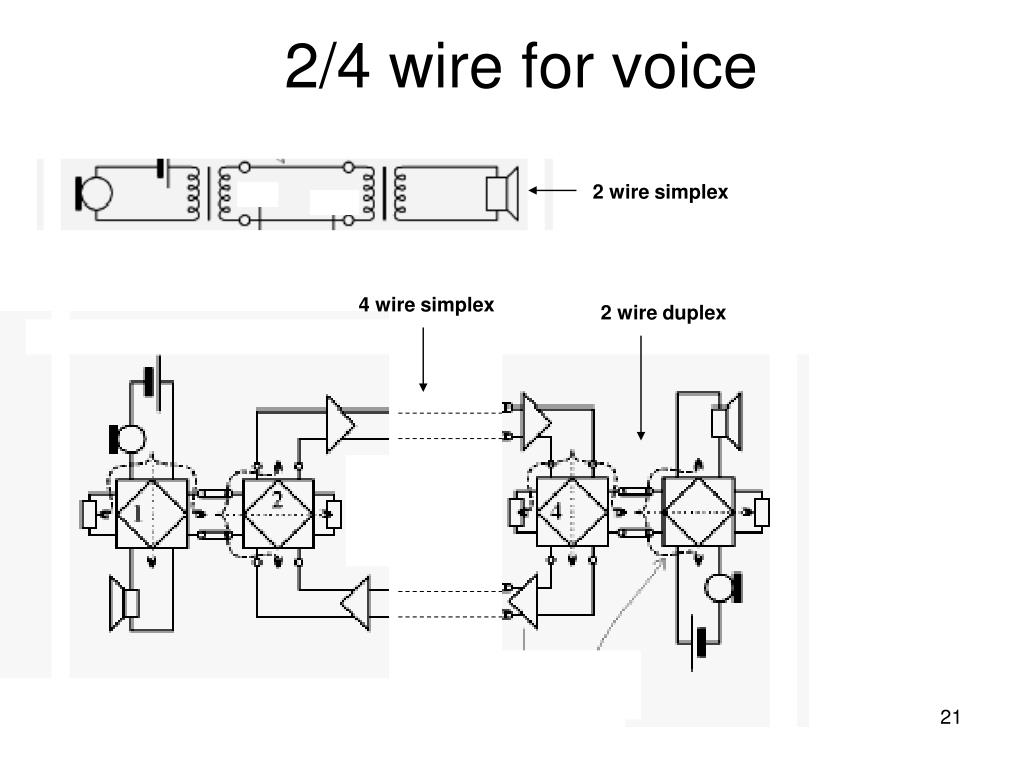

  21. 2/4 wire for voice 2 wire simplex 4 wire simplex 2 wire duplex Komm. rendsz. 5. előadás 2009. október 5. komea509

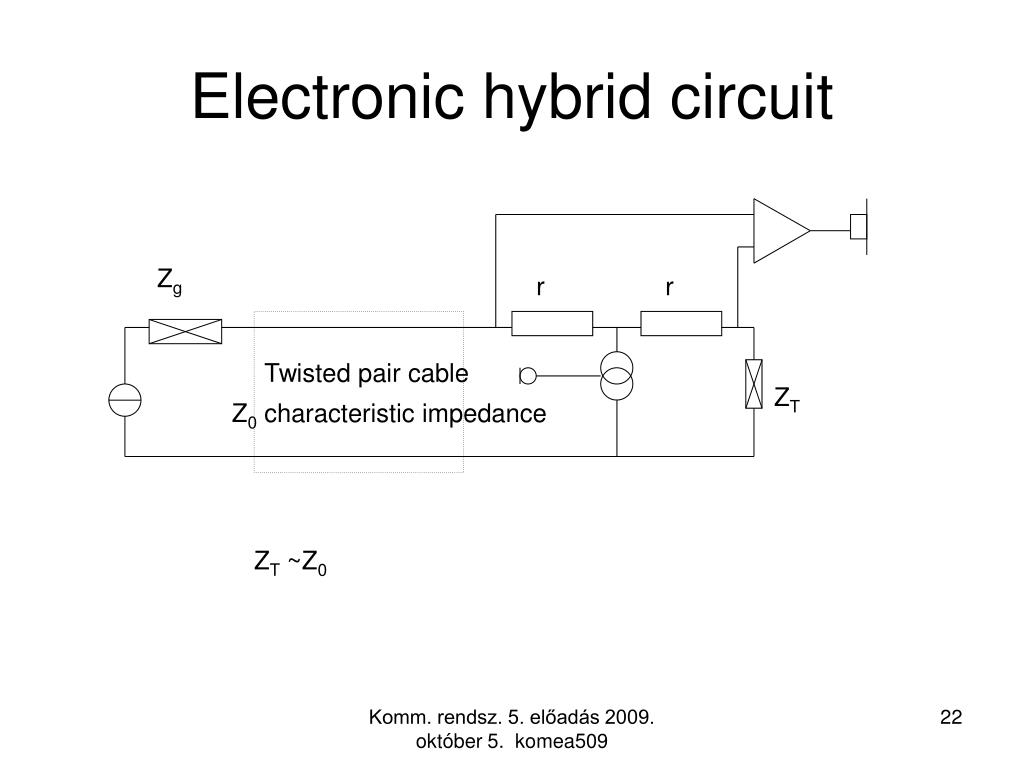

  22. Zg r r Twisted pair cable ZT Z0characteristic impedance ZT~Z0 Electronic hybrid circuit Komm. rendsz. 5. előadás 2009. október 5. komea509

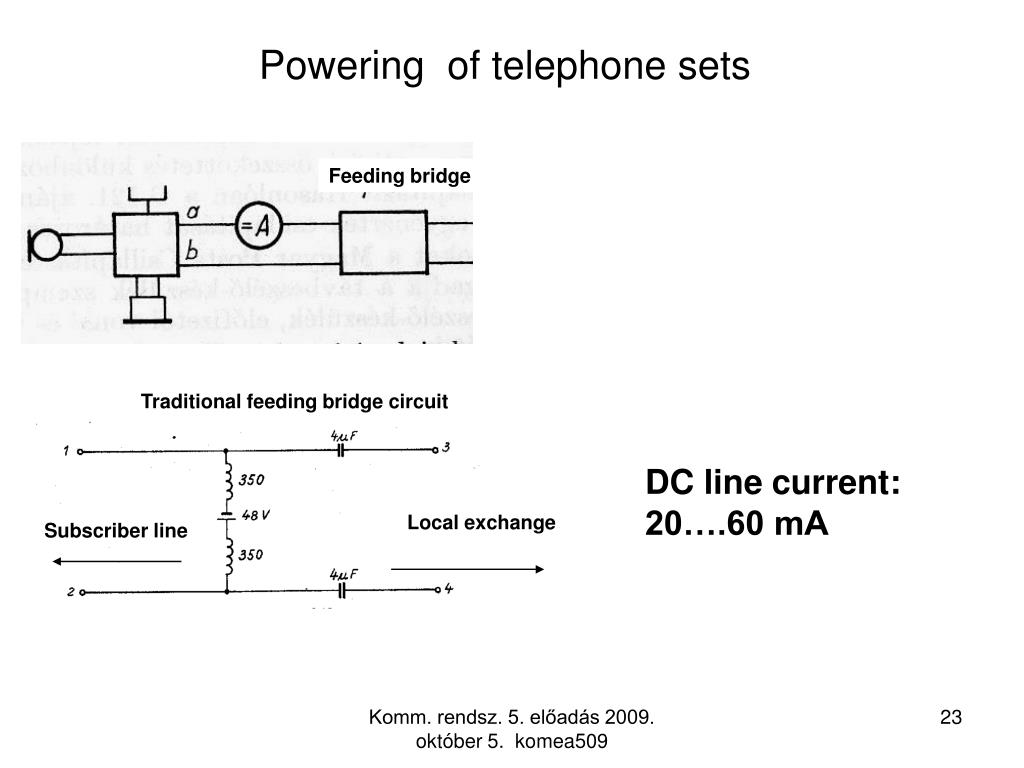

  23. Powering of telephone sets Feeding bridge Traditional feeding bridge circuit DC line current: 20….60 mA Local exchange Subscriber line Komm. rendsz. 5. előadás 2009. október 5. komea509

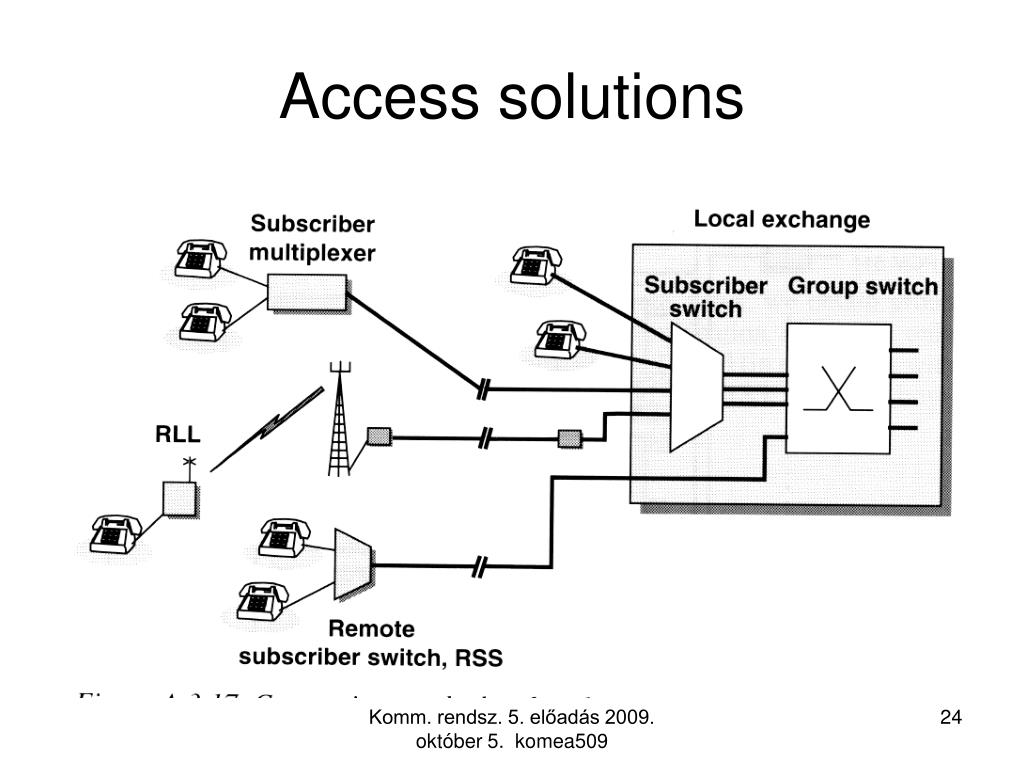

  24. Access solutions Komm. rendsz. 5. előadás 2009. október 5. komea509

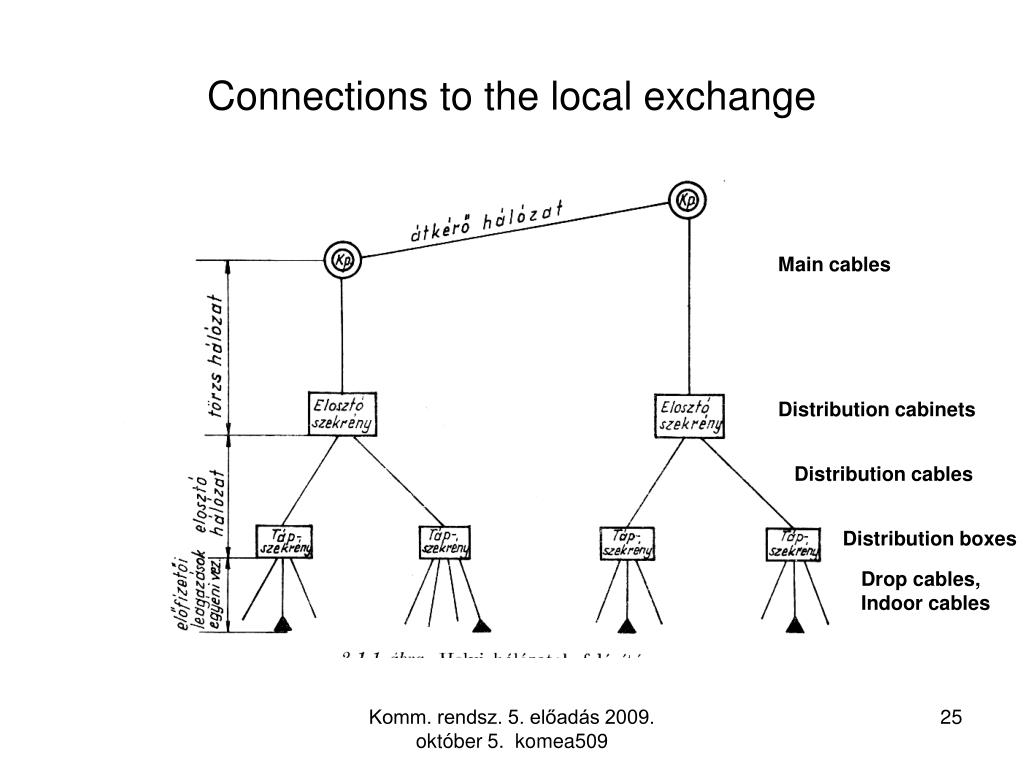

  25. Connections to the local exchange Main cables Distribution cabinets Distribution cables Distribution boxes Drop cables, Indoor cables Komm. rendsz. 5. előadás 2009. október 5. komea509

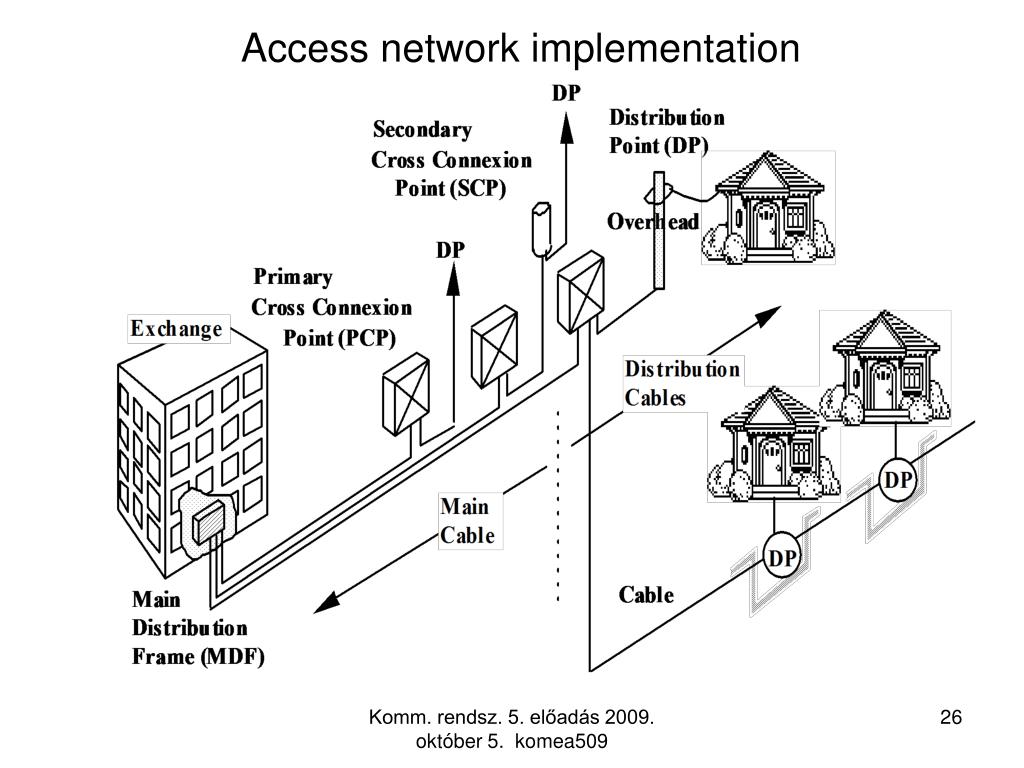

  26. Access network implementation Komm. rendsz. 5. előadás 2009. október 5. komea509

  27. Cable duct system implementation Komm. rendsz. 5. előadás 2009. október 5. komea509

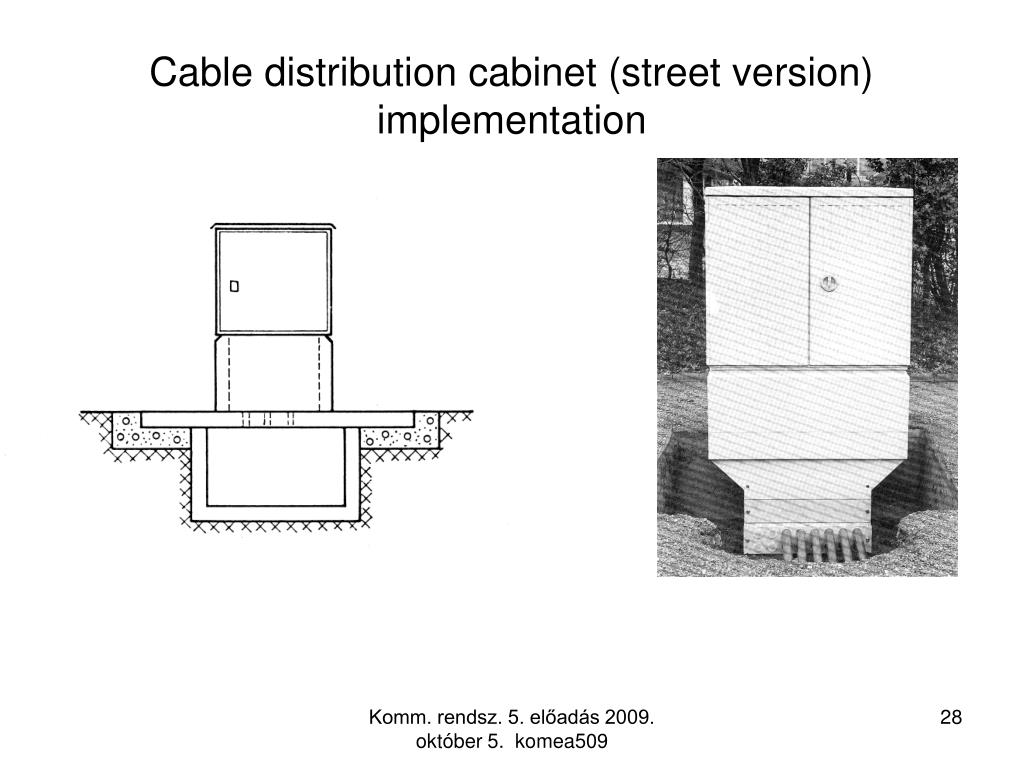

  28. Cable distribution cabinet (street version) implementation Komm. rendsz. 5. előadás 2009. október 5. komea509

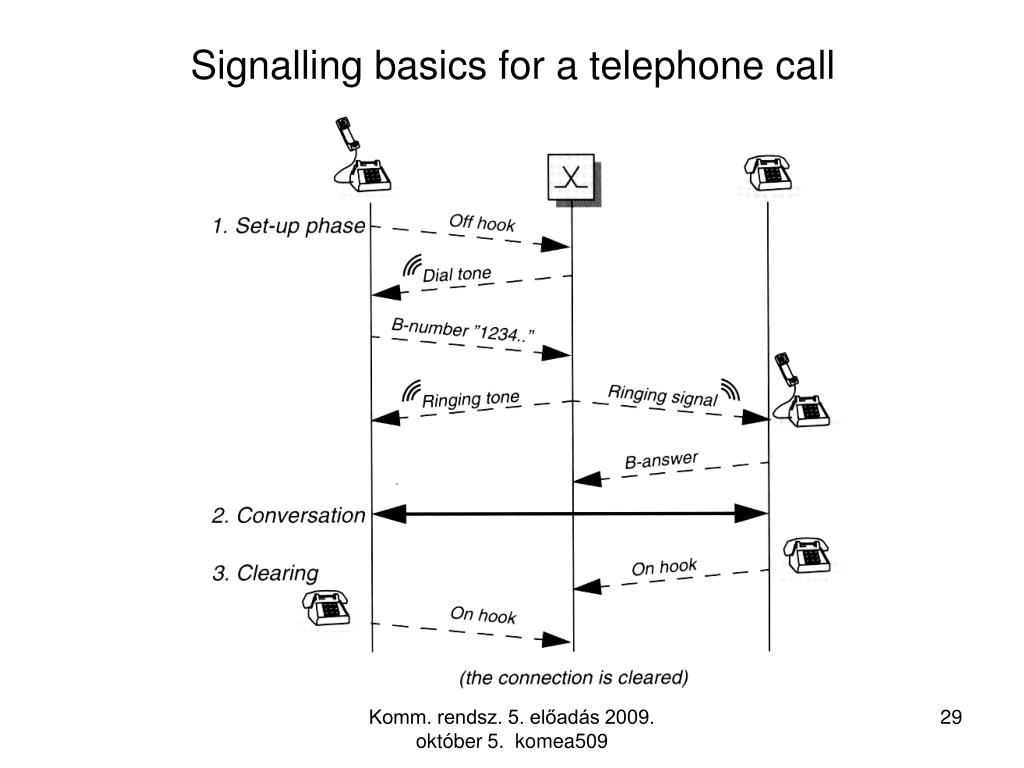

  29. Signalling basics for a telephone call Komm. rendsz. 5. előadás 2009. október 5. komea509

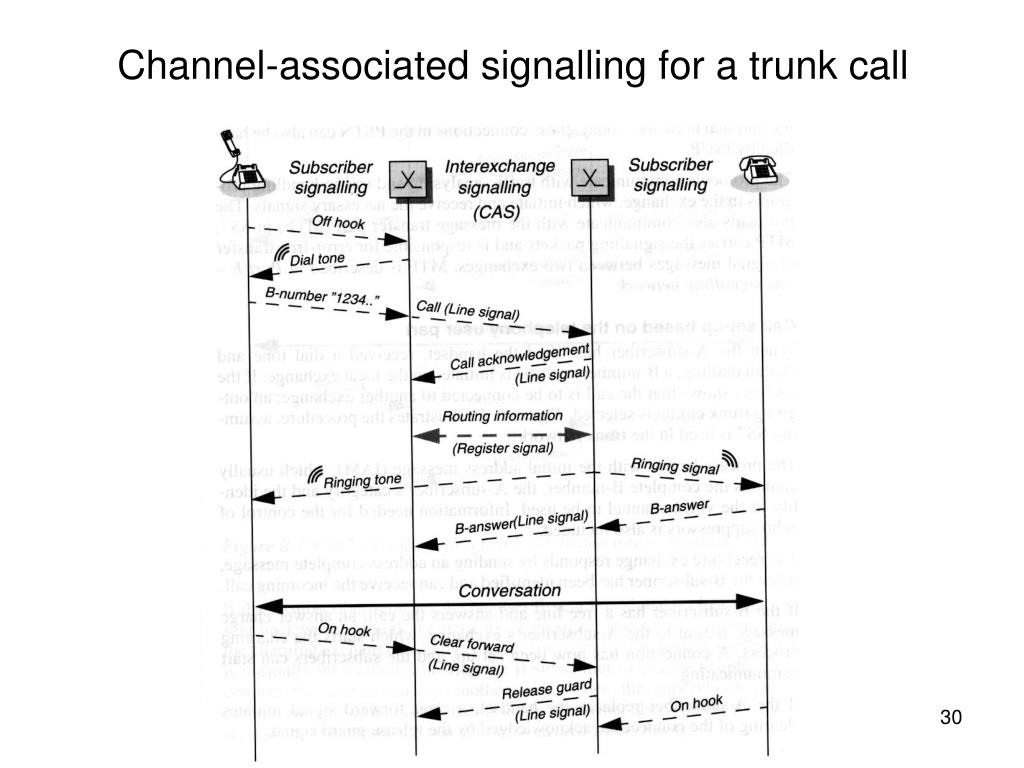

  30. Channel-associated signalling for a trunk call Komm. rendsz. 5. előadás 2009. október 5. komea509

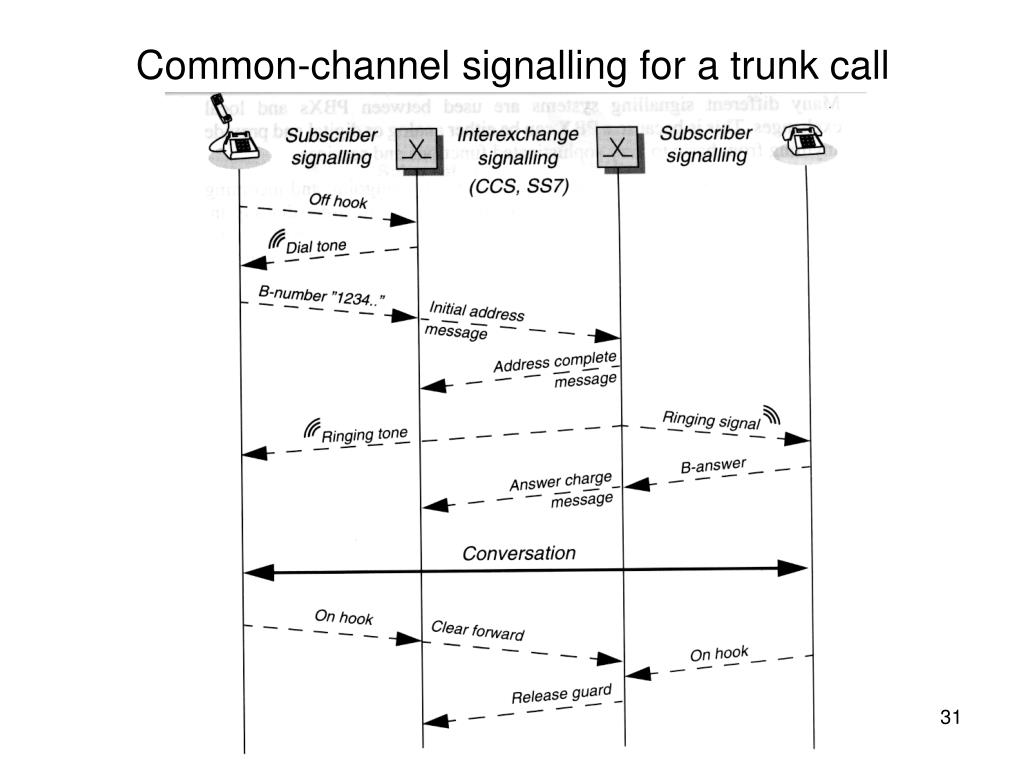

  31. Common-channel signalling for a trunk call Komm. rendsz. 5. előadás 2009. október 5. komea509

  32. Backbone issues in a small country with dense population • Fully optical – only spare radio connections • Covered distance between nodes max 100 km • In Hungary the telecom traffic concentrated in Budapest and towards Budapest (like the road traffic) • Concentration of switching capacities in higher level nodes • Fault tolerant topology is required for reliable services Komm. rendsz. 5. előadás 2009. október 5. komea509

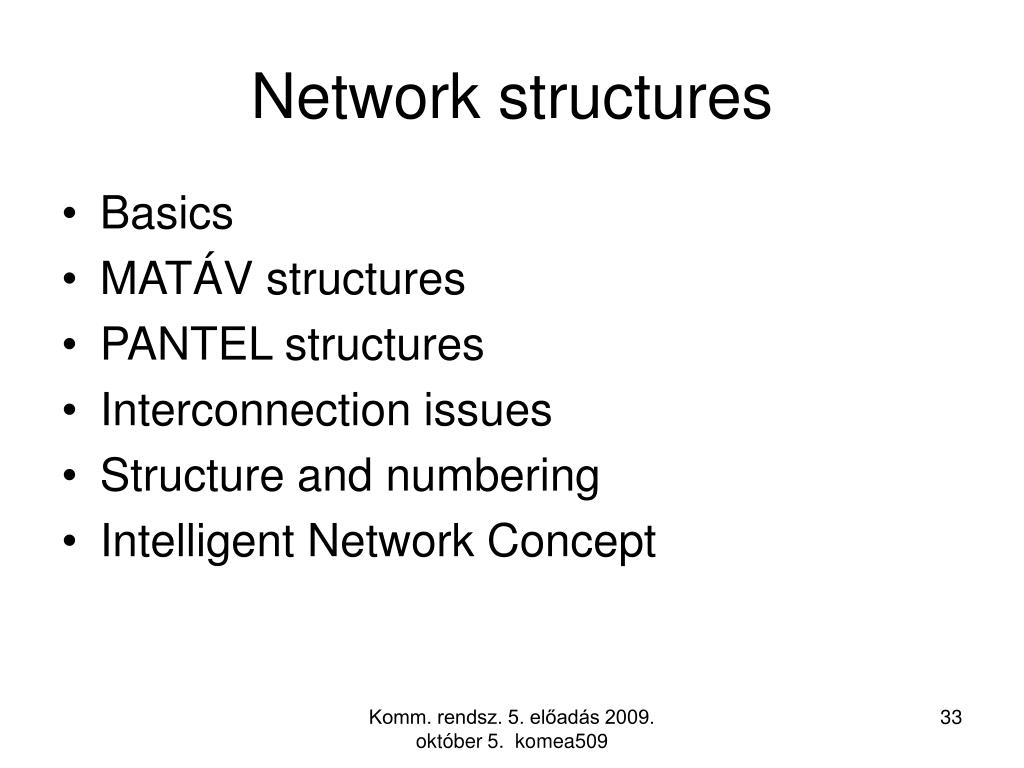

  33. Network structures • Basics • MATÁV structures • PANTEL structures • Interconnection issues • Structure and numbering • Intelligent Network Concept Komm. rendsz. 5. előadás 2009. október 5. komea509

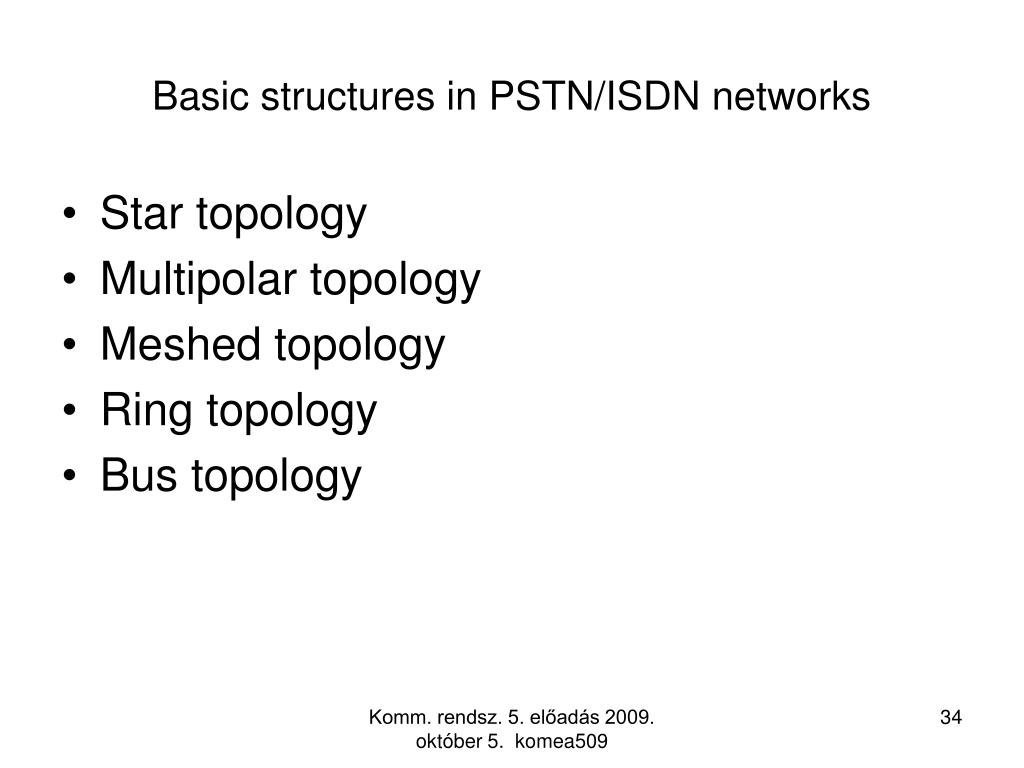

  34. Basic structures in PSTN/ISDN networks • Star topology • Multipolar topology • Meshed topology • Ring topology • Bus topology Komm. rendsz. 5. előadás 2009. október 5. komea509

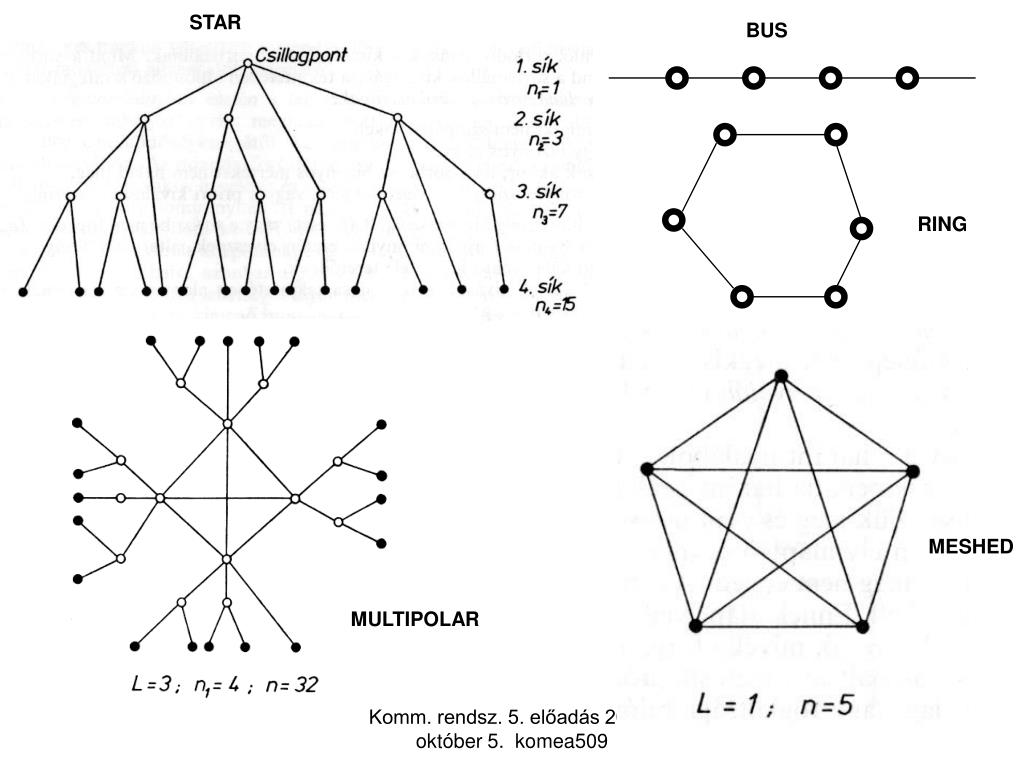

  35. STAR BUS RING MESHED MULTIPOLAR Komm. rendsz. 5. előadás 2009. október 5. komea509

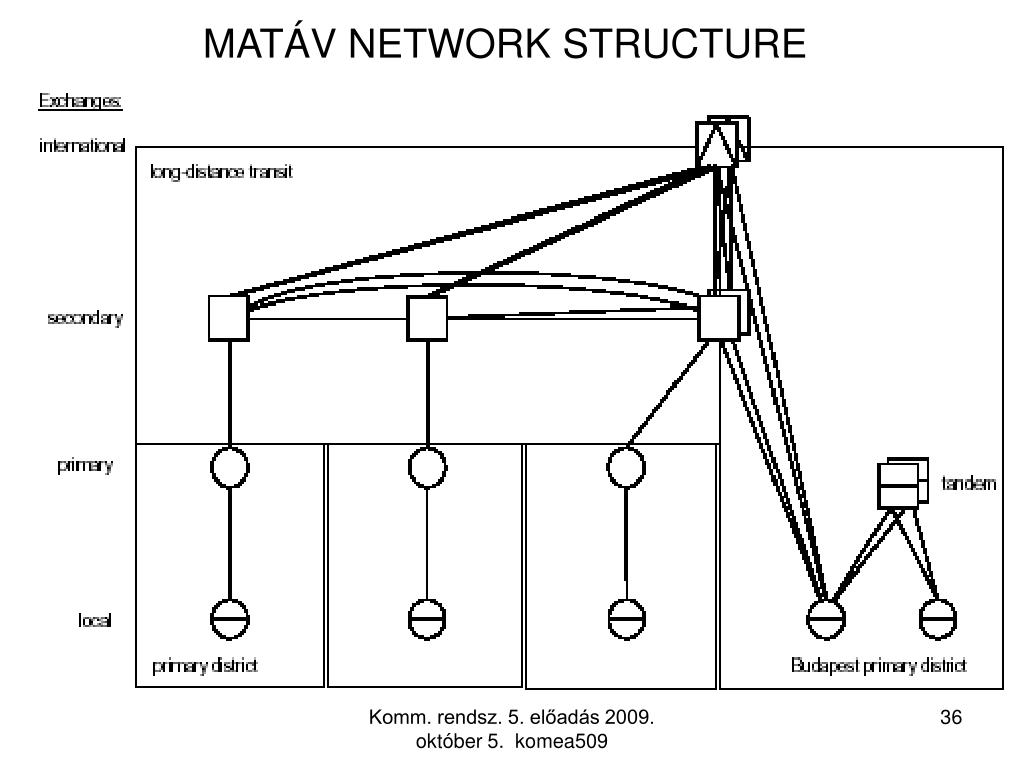

  36. MATÁV NETWORK STRUCTURE Komm. rendsz. 5. előadás 2009. október 5. komea509

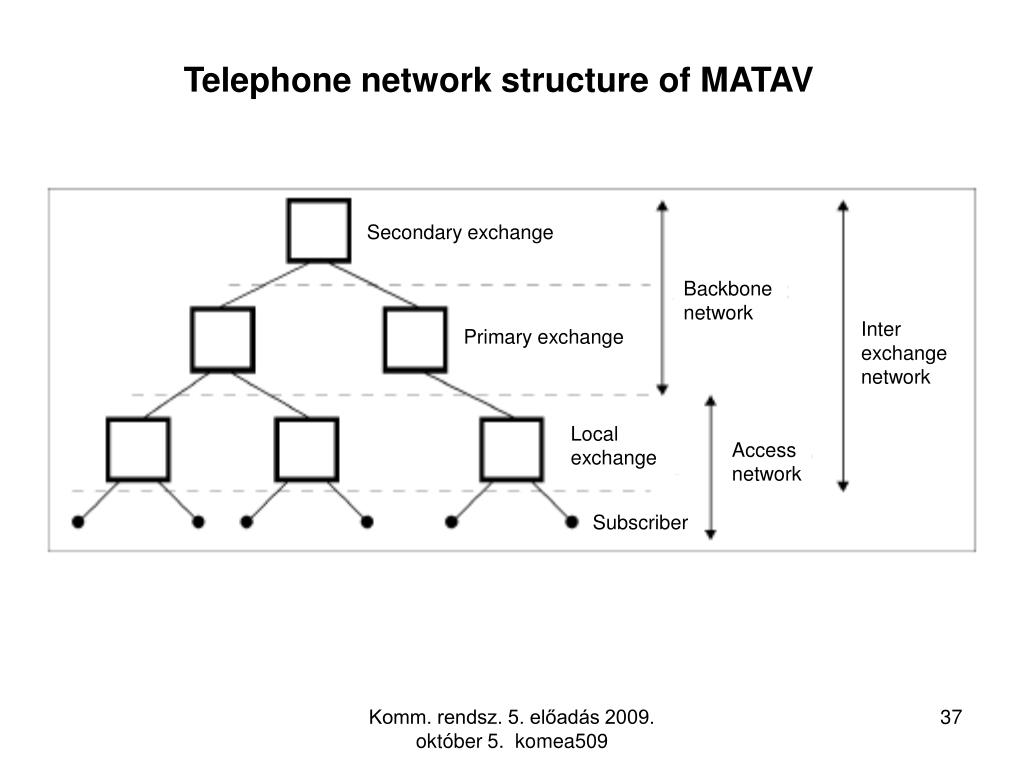

  37. Telephone network structure of MATAV Secondary exchange Backbone network Inter exchange network Primary exchange Local exchange Access network Subscriber Komm. rendsz. 5. előadás 2009. október 5. komea509

  38. Komm. rendsz. 5. előadás 2009. október 5. komea509

  39. Komm. rendsz. 5. előadás 2009. október 5. komea509

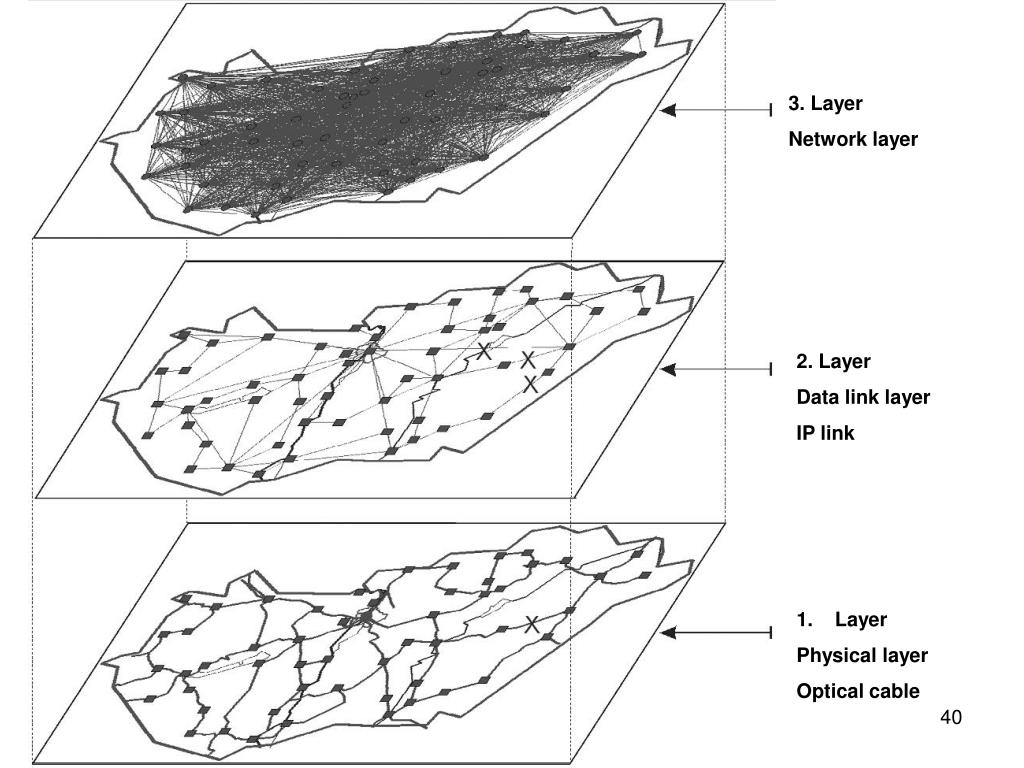

  40. 3. Layer Network layer 2. Layer Data link layer IP link • Layer • Physical layer • Optical cable Komm. rendsz. 5. előadás 2009. október 5. komea509

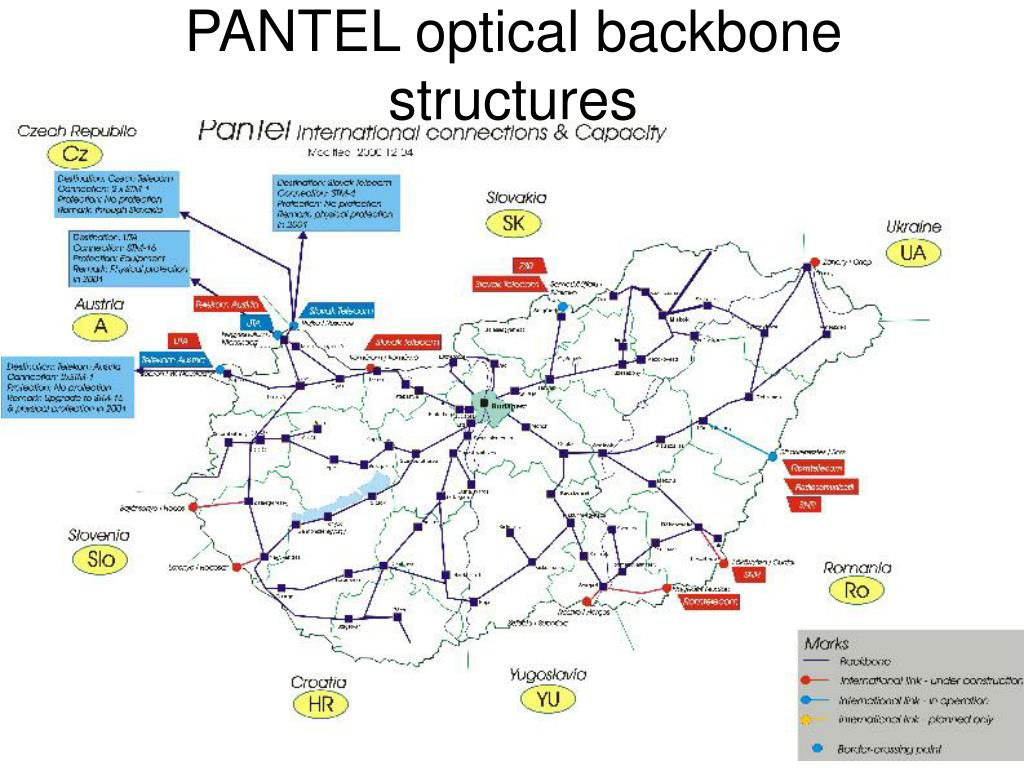

  41. PANTEL optical backbone structures Komm. rendsz. 5. előadás 2009. október 5. komea509

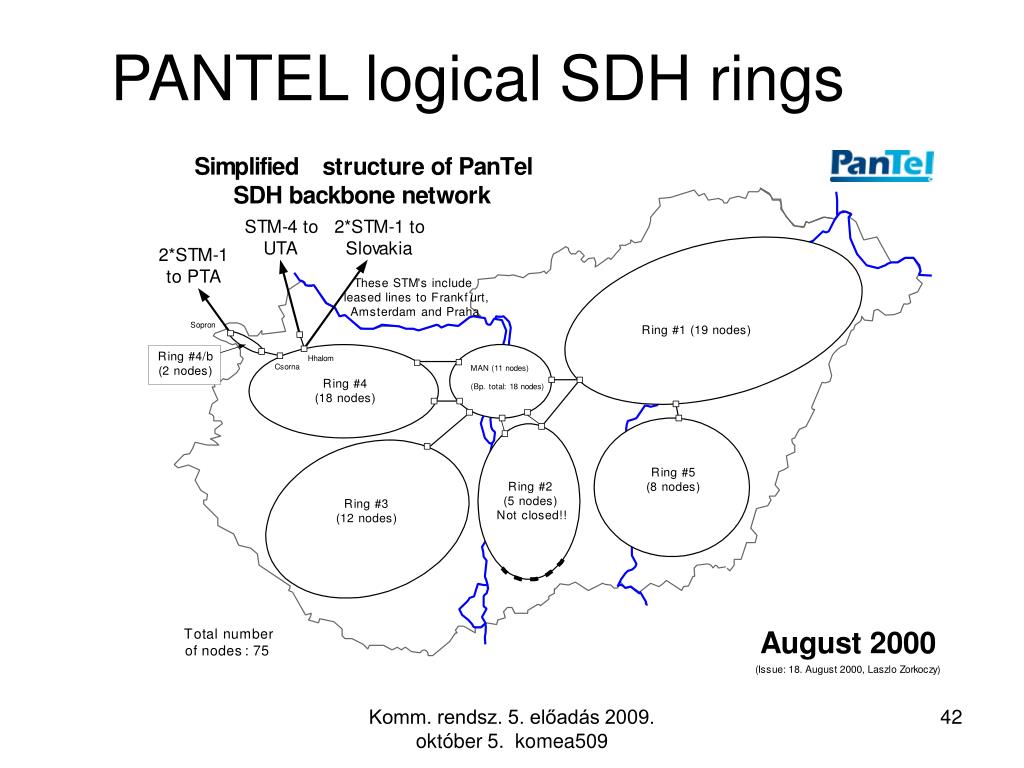

  42. PANTEL logical SDH rings Komm. rendsz. 5. előadás 2009. október 5. komea509

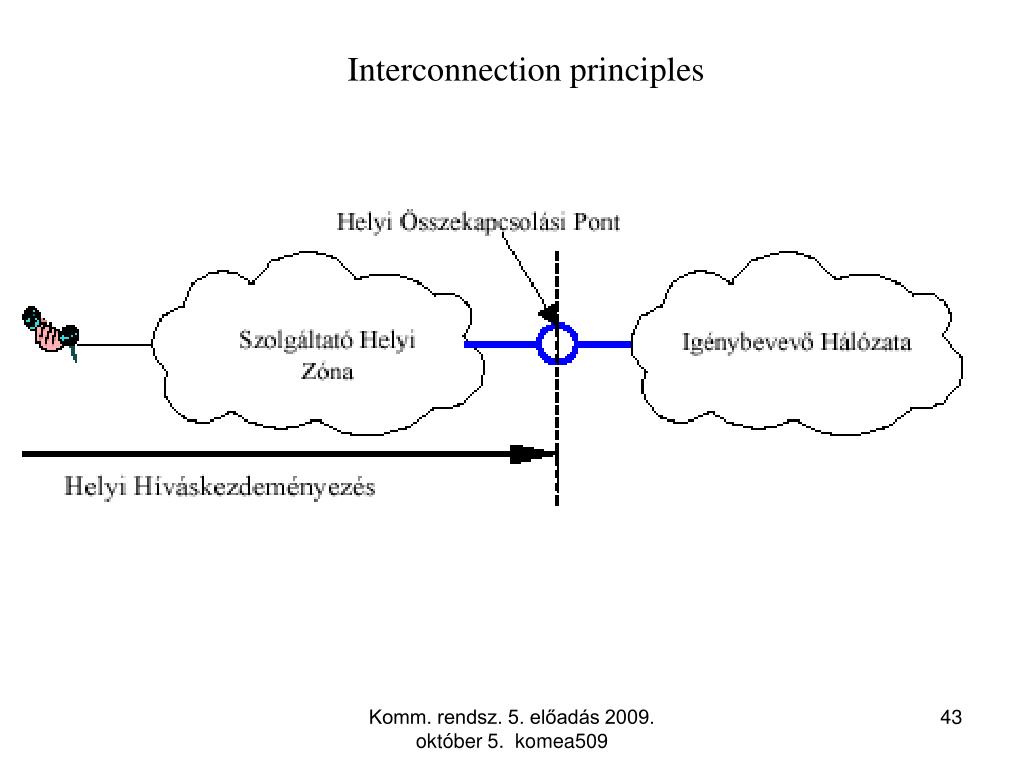

  43. Interconnection principles Komm. rendsz. 5. előadás 2009. október 5. komea509

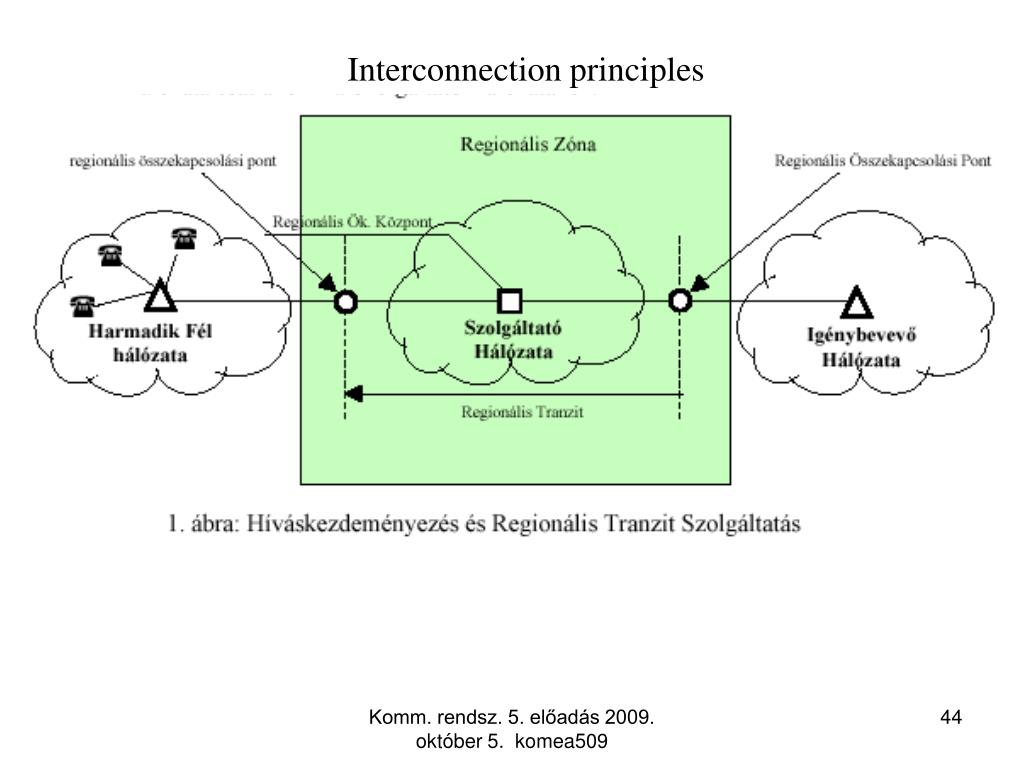

  44. Interconnection principles Komm. rendsz. 5. előadás 2009. október 5. komea509

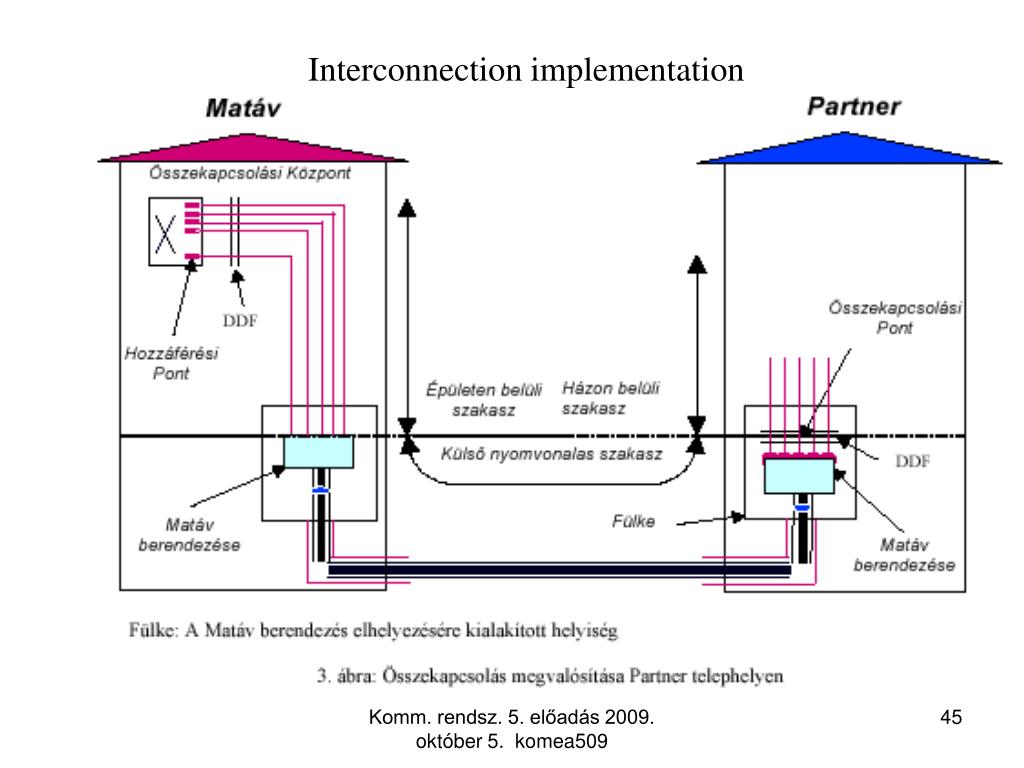

  45. Interconnection implementation Komm. rendsz. 5. előadás 2009. október 5. komea509

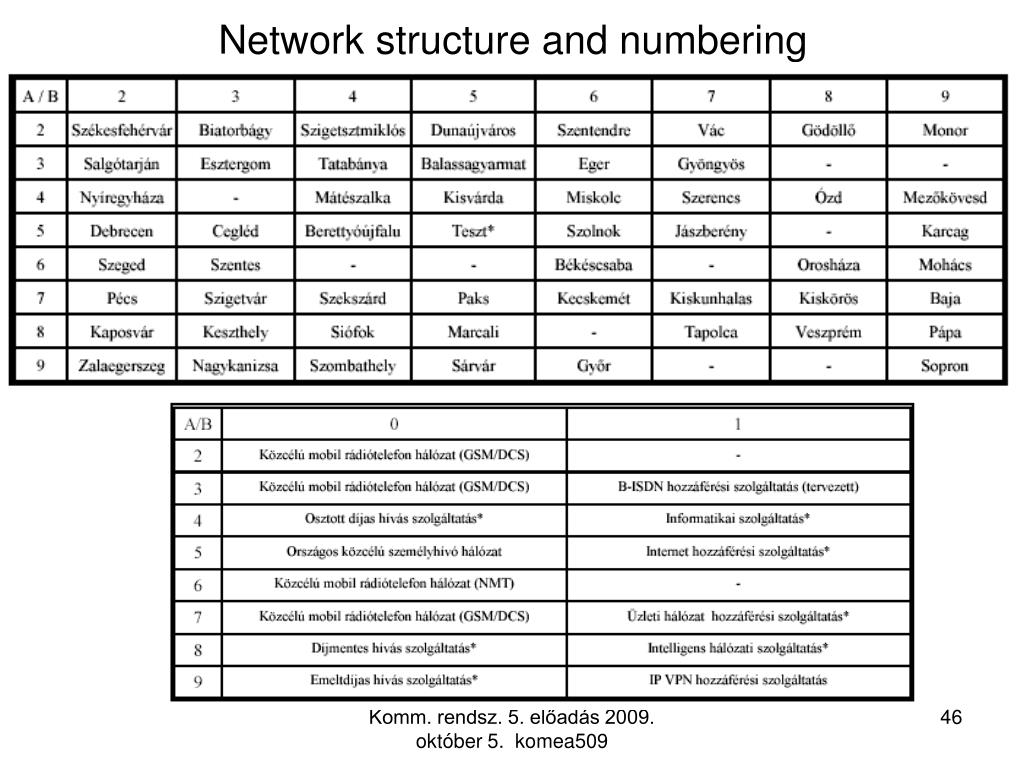

  46. Network structure and numbering Komm. rendsz. 5. előadás 2009. október 5. komea509

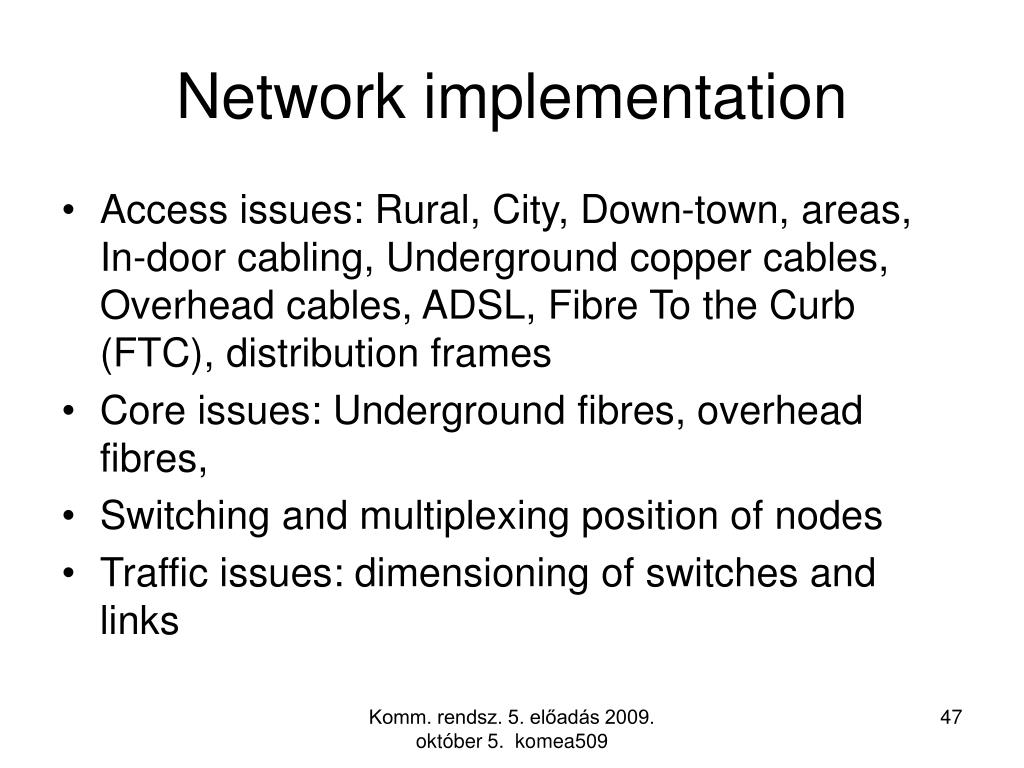

  47. Network implementation • Access issues: Rural, City, Down-town, areas, In-door cabling, Underground copper cables, Overhead cables, ADSL, Fibre To the Curb (FTC), distribution frames • Core issues: Underground fibres, overhead fibres, • Switching and multiplexing position of nodes • Traffic issues: dimensioning of switches and links Komm. rendsz. 5. előadás 2009. október 5. komea509

  48. Access network implementation Komm. rendsz. 5. előadás 2009. október 5. komea509

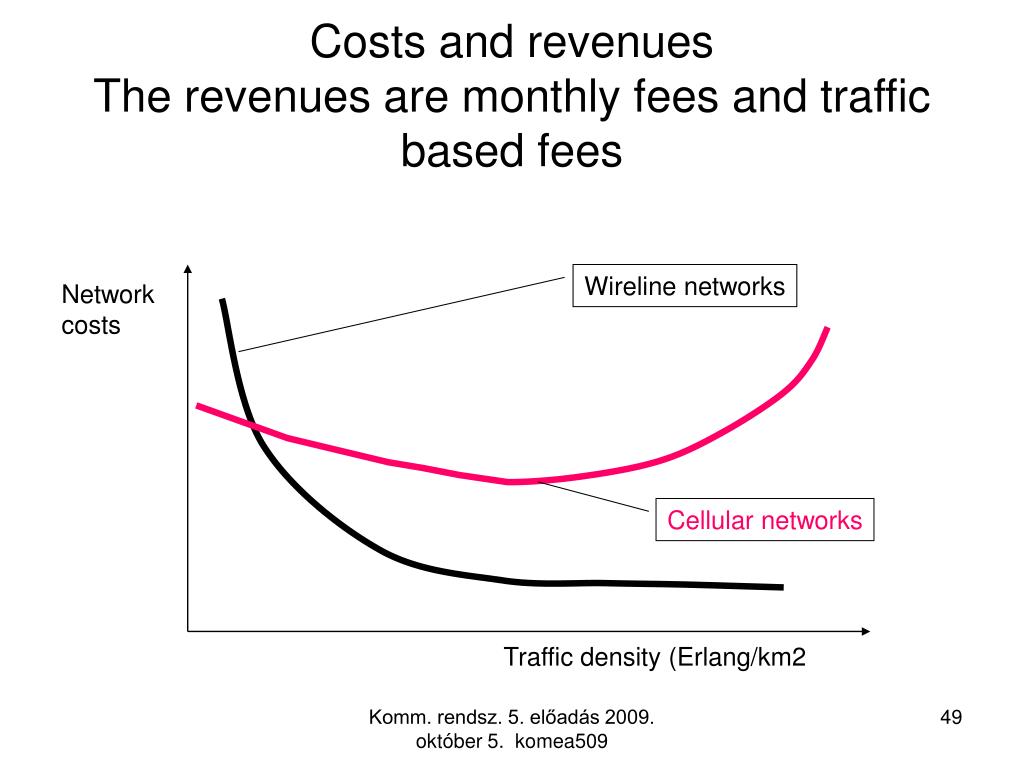

  49. Wireline networks Network costs Traffic density (Erlang/km2 Costs and revenuesThe revenues are monthly fees and traffic based fees Cellular networks Komm. rendsz. 5. előadás 2009. október 5. komea509

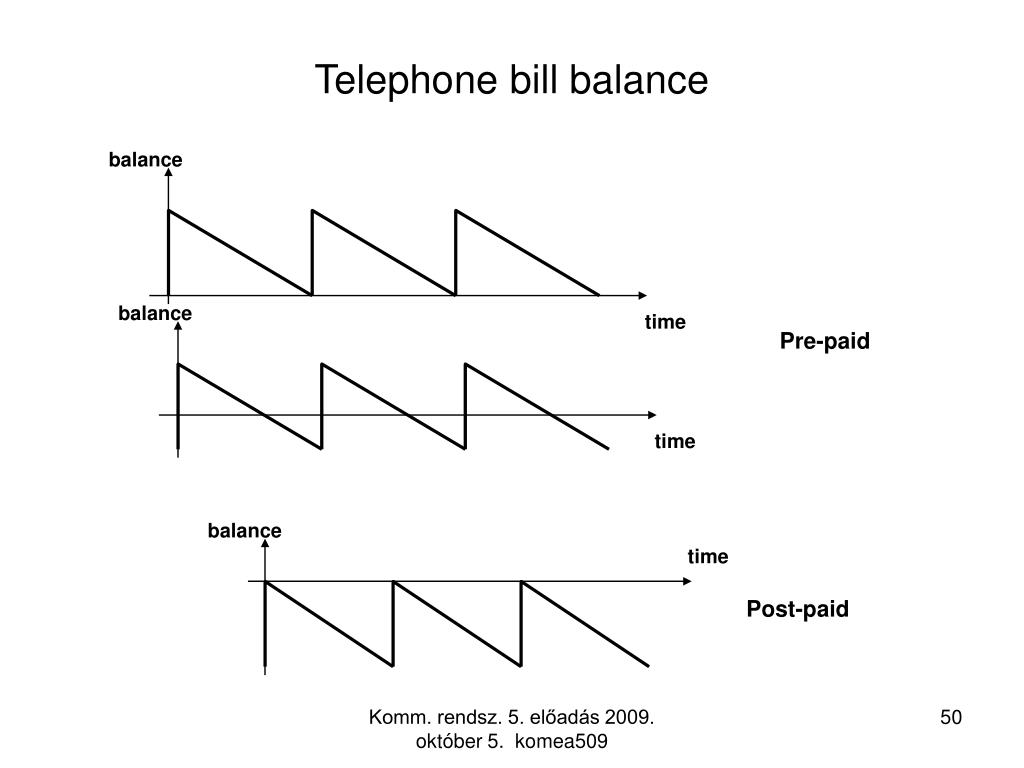

  50. balance balance time Pre-paid time balance time Post-paid Telephone bill balance Komm. rendsz. 5. előadás 2009. október 5. komea509
