  1. Ad Hoc Multicast ABAM: Associativity-Based Ad Hoc Multicast Multicast -protokollien vertailu Kimmo Koskinen, Tite 4

  2. ABAM • On-demand, source-based multicast -tree • Assosiatiivisuus: linkkien + reittien vakaus • 4 komponenttia • Multicast -puun muodostaminen • Session jäsenien dynaamisuuden hallinta • poistuminen/liittyminen • Noodien liikkuvuuden hallinta • fyysinen liikkuminen • Multicast -puun poistaminen ja vanhettuminen

  3. 1. S: BQ-M -> R (multicast -ryhmälle) R: RSA (Route Selection Algorithm) 2. R: BQ-REPLY -> S S: TSA (Tree Selection Algorithm) 3. S: MC-SETUP Noodityypit: forwarding (välittäjä), branching (haara), receiving (vastaanottaja) ABAM: puun muodostus

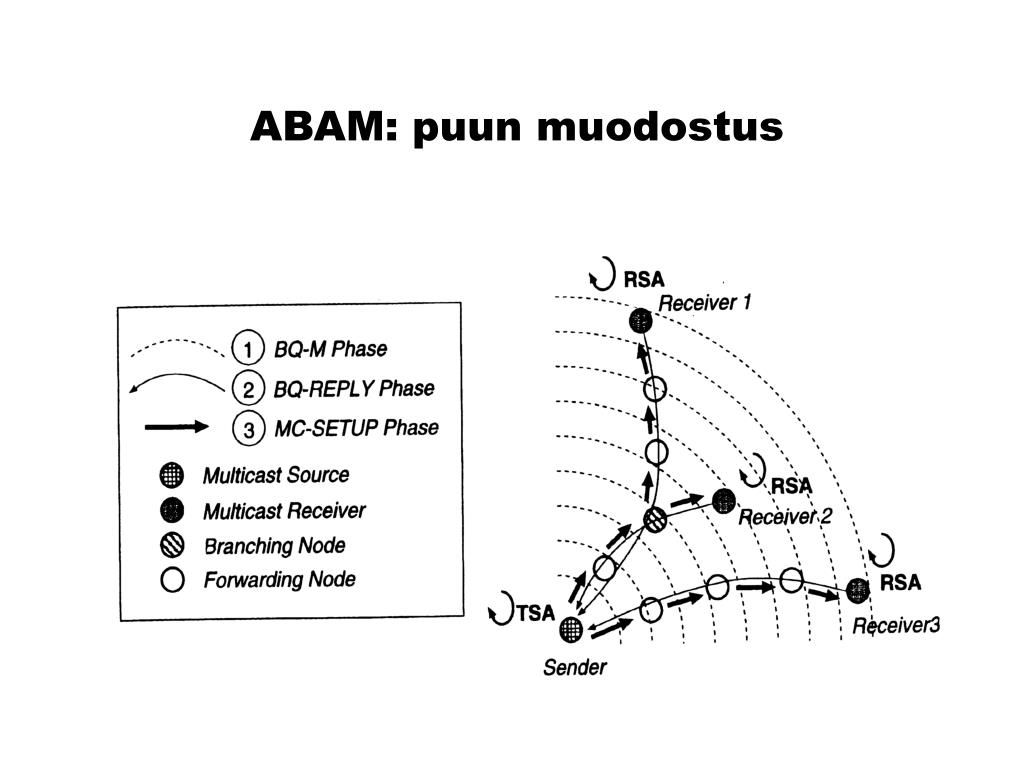

  4. ABAM: puun muodostus

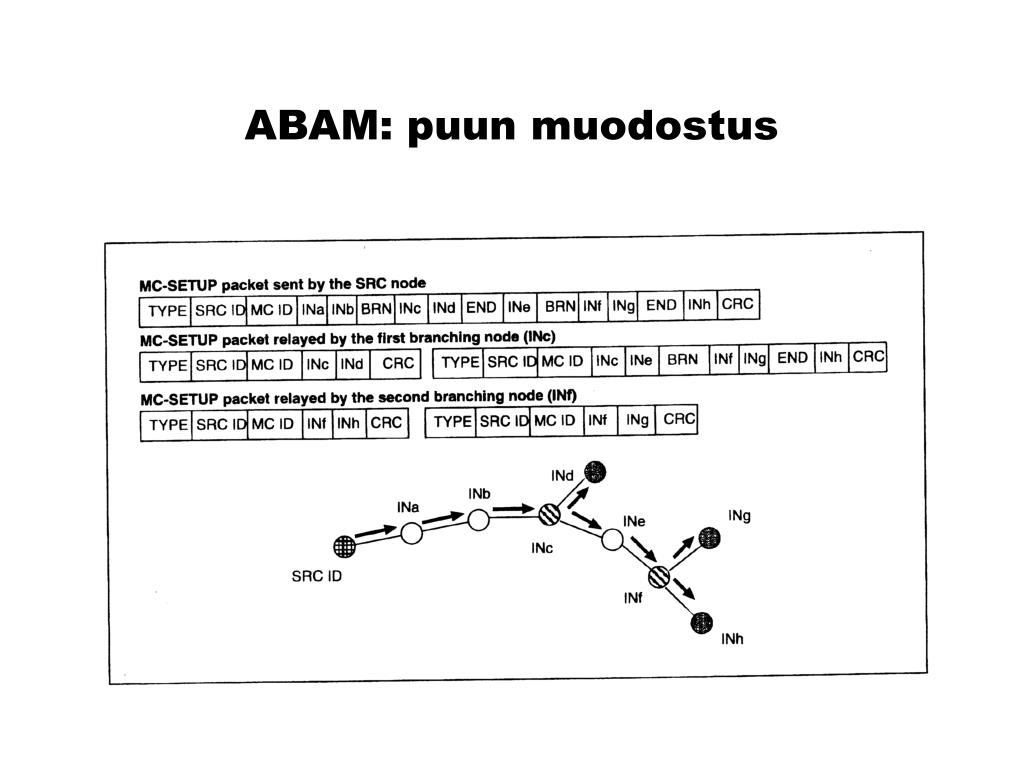

  5. ABAM: puun muodostus

  6. ABAM: dynaamisuuden hallinta • Liittyminen J: L_JOIN -> M M: JOIN_REPLY -> J J: RSA (Route Selection Algorithm) J: L_JOIN_CONF -> Mk , reititystaulujen päivitys • Poistuminen L: L_LEAVE -> upstream

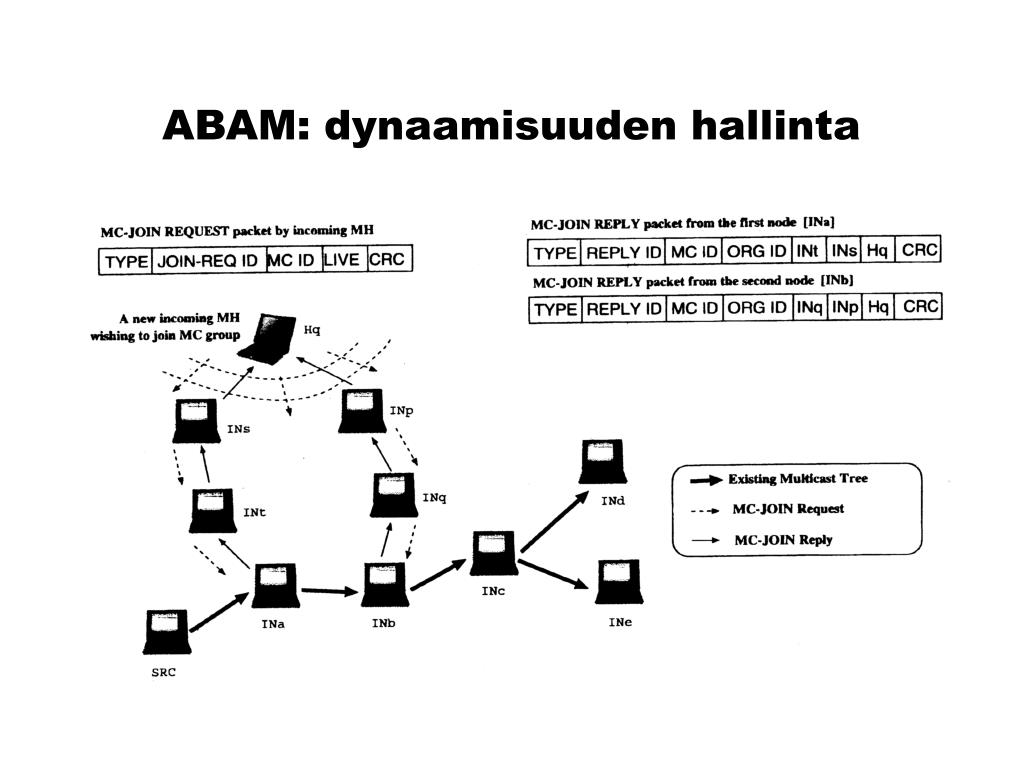

  7. ABAM: dynaamisuuden hallinta

  8. ABAM: liikkuvuuden hallinta • Vastaanottajan liikkuminen • RRC (Route Reconstrction) upstream noodissa (päättyy ensimmäiseen puun haaraan) • Move-join: Vastaanottaja liittyy uudestaan puuhun, entinen reitti tuhotaan (upstream node) • Voi aiheuttaa upstream –noodin roolin vaihtumisen (branching->forwarding) • Lähettäjän liikkuminen 1. Osittaisen reitin etsintä 2. Uuden puun muodostaminen • Puunoodin liikkuminen • Lokalisoitu broadcast –kysely + RRC • Yhtäaikainen liikkuvuus => 1 onnistunut RRC

  9. ABAM: Puun hallinta • Puun poistaminen • Lähetys tai vastaanottajat loppuvat • Broadcast –viesti puun poistamiseen • Reititystiedon vanhettuminen • Puun uudelleenkonfigurointi • Tarpeen jos assosiatiivisuus muuttuu • Korjaus rikkinäisen linkin upstream –noodin LQ (Localized Query) –broadcast:lla • LQ -> LQ-REPLY -> MC-SETUP

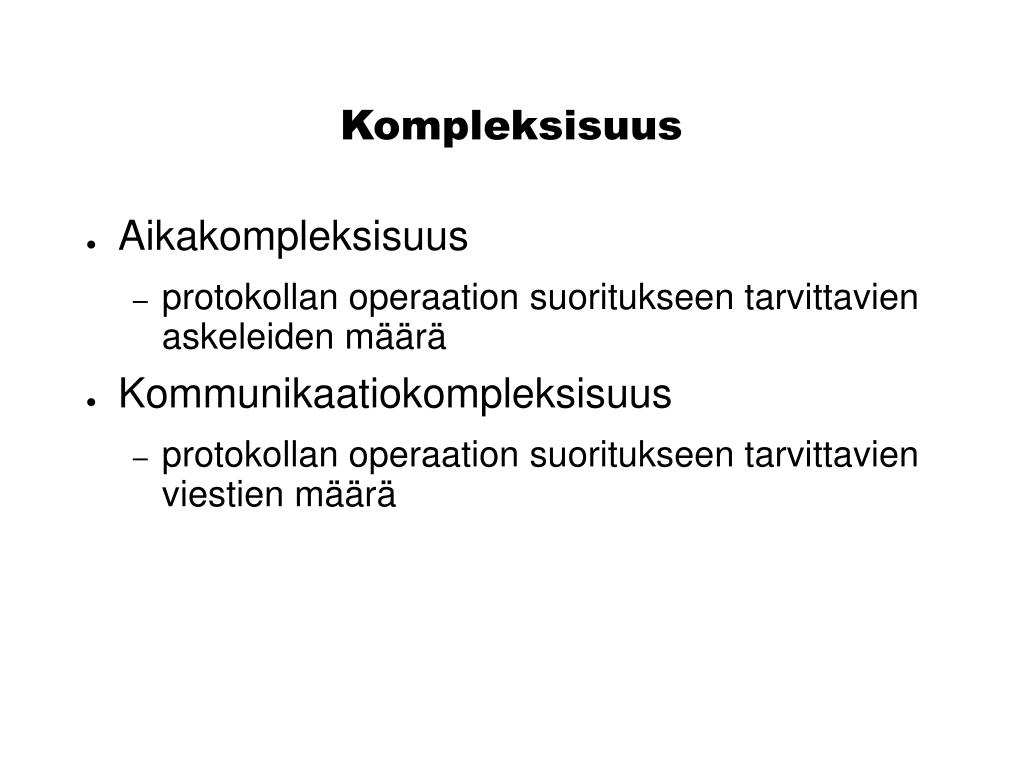

  10. Kompleksisuus • Aikakompleksisuus • protokollan operaation suoritukseen tarvittavien askeleiden määrä • Kommunikaatiokompleksisuus • protokollan operaation suoritukseen tarvittavien viestien määrä

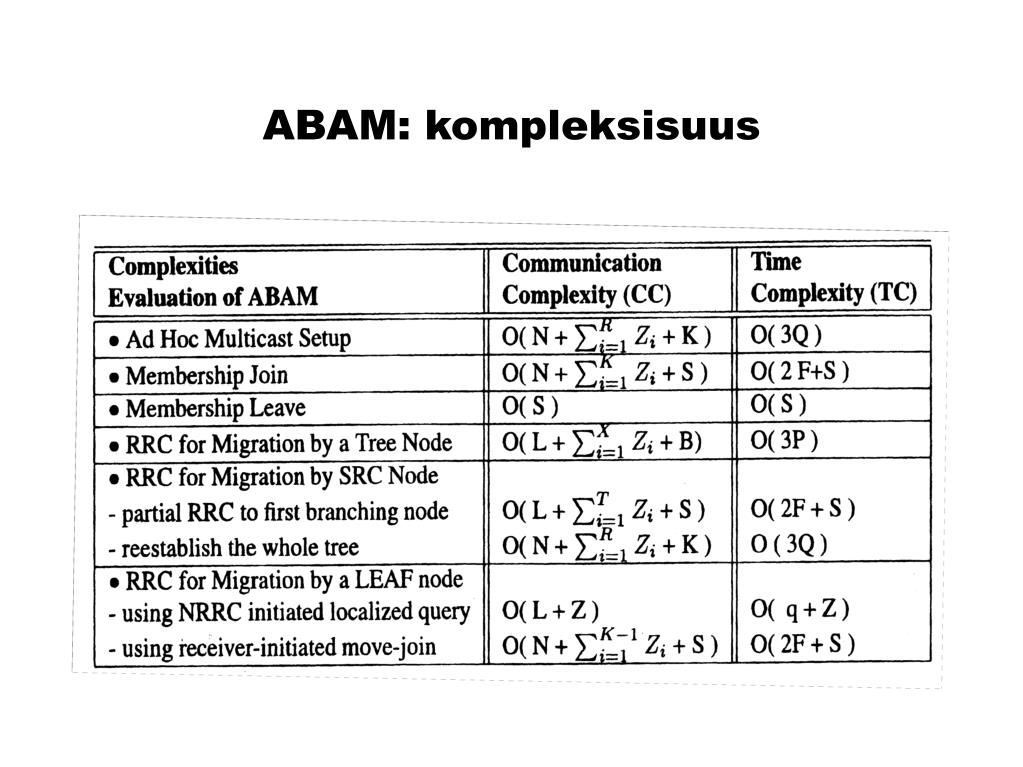

  11. ABAM: kompleksisuus

  12. Reititysprotokollien vertailu • Ominaisuudet • Multicast –operaatiot • Suorituskyky • “Overhead” • Kompleksisuus

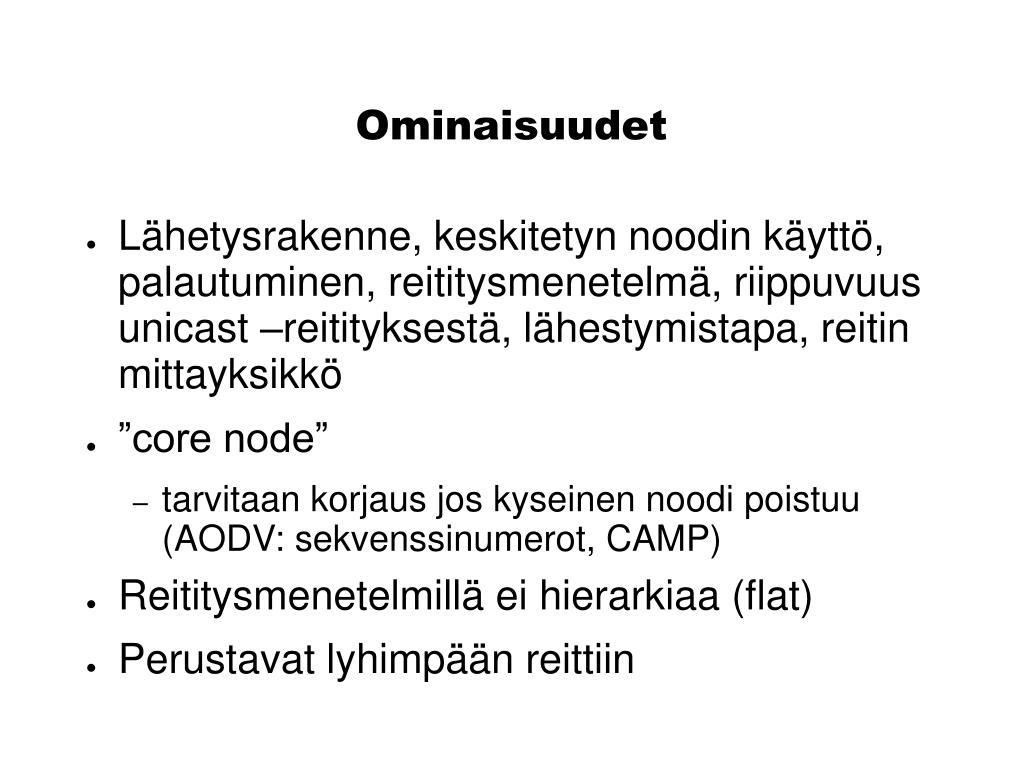

  13. Ominaisuudet • Lähetysrakenne, keskitetyn noodin käyttö, palautuminen, reititysmenetelmä, riippuvuus unicast –reitityksestä, lähestymistapa, reitin mittayksikkö • ”core node” • tarvitaan korjaus jos kyseinen noodi poistuu (AODV: sekvenssinumerot, CAMP) • Reititysmenetelmillä ei hierarkiaa (flat) • Perustavat lyhimpään reittiin

  14. Ominaisuudet

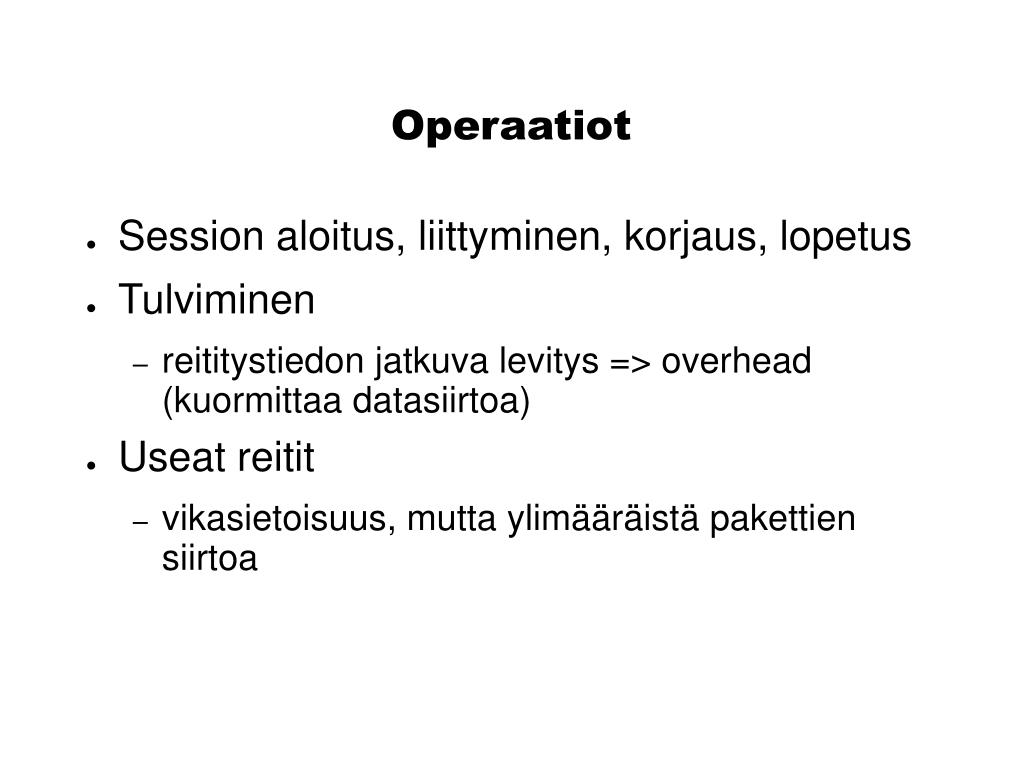

  15. Operaatiot • Session aloitus, liittyminen, korjaus, lopetus • Tulviminen • reititystiedon jatkuva levitys => overhead (kuormittaa datasiirtoa) • Useat reitit • vikasietoisuus, mutta ylimääräistä pakettien siirtoa

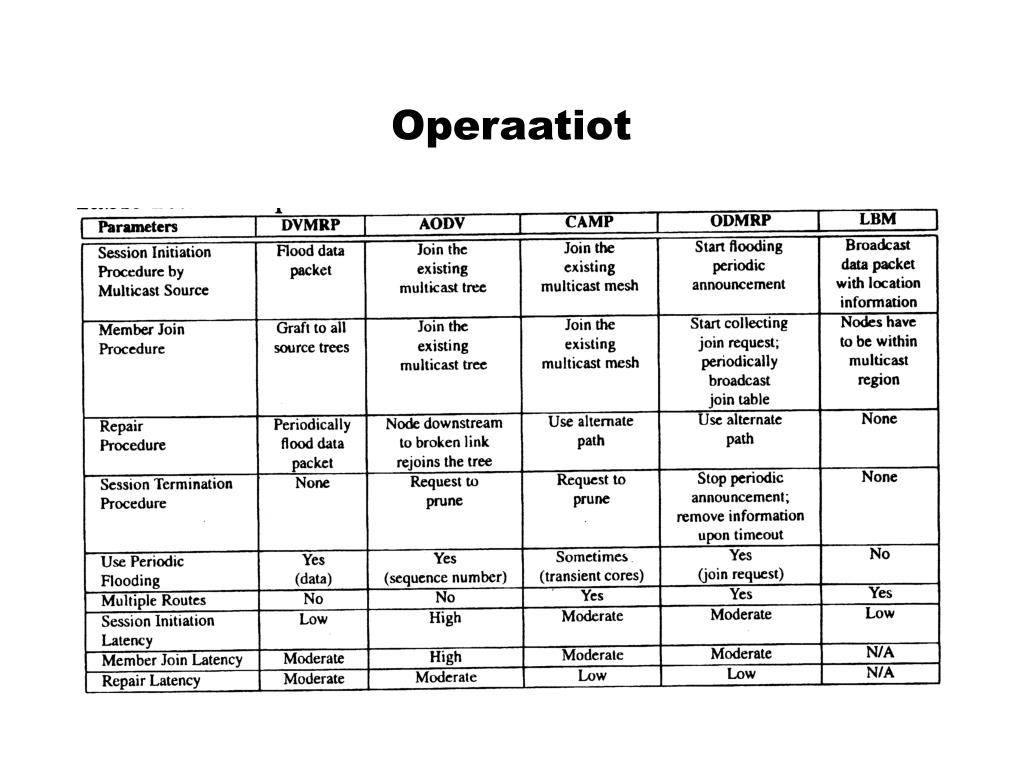

  16. Operaatiot

  17. Overhead • Skaalautuminen • “protokollan kyky toimia laajassa Ad Hoc -mobiiliverkossa” • nopeus, jolla verkon resursseja kulutetaan verkon kasvaessa • tallennustila • kommunikaatio

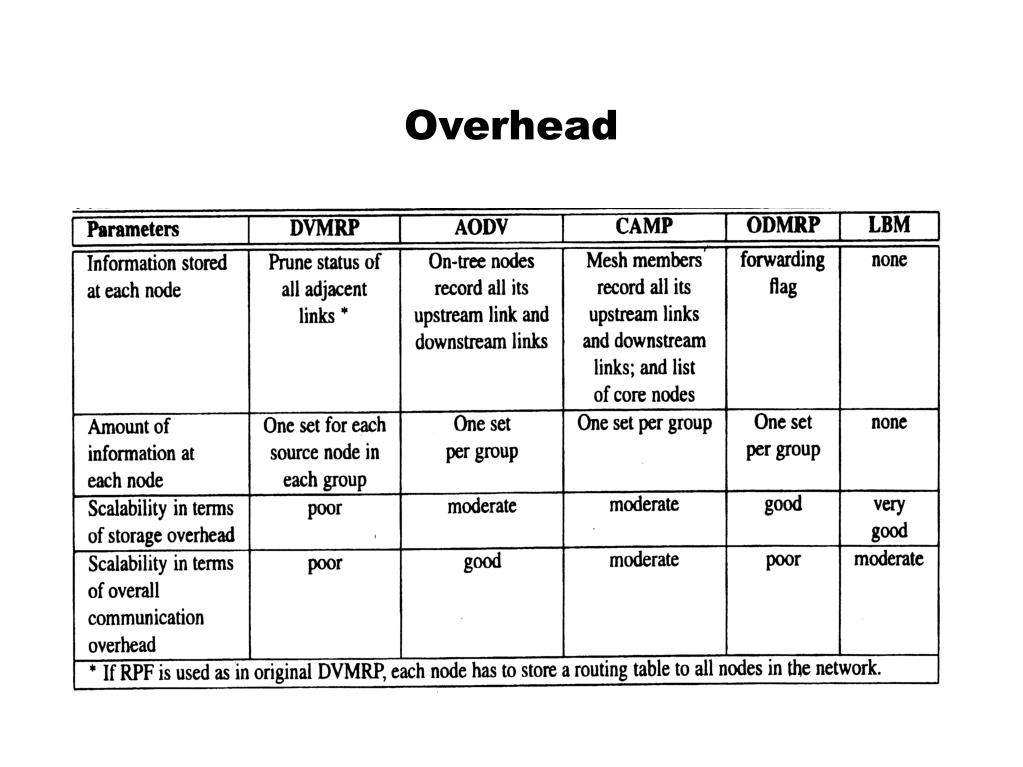

  18. Overhead

  19. Kompleksisuus
