Presentation Transcript

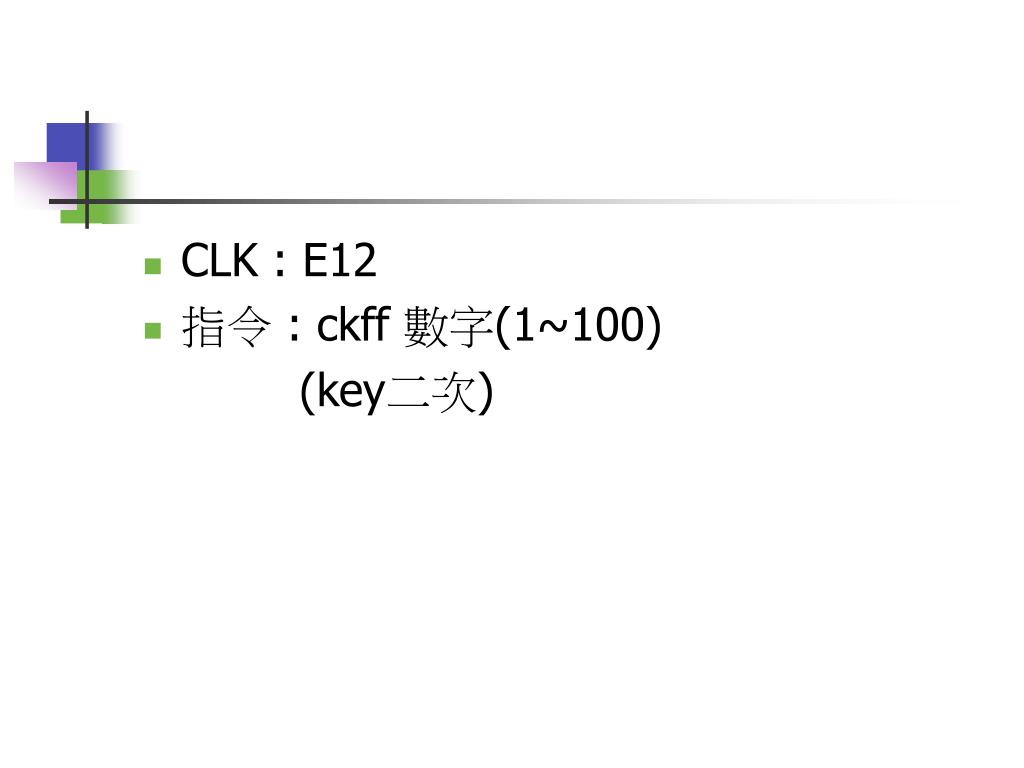

  1. CLK : E12 • 指令 : ckff 數字(1~100) (key二次)

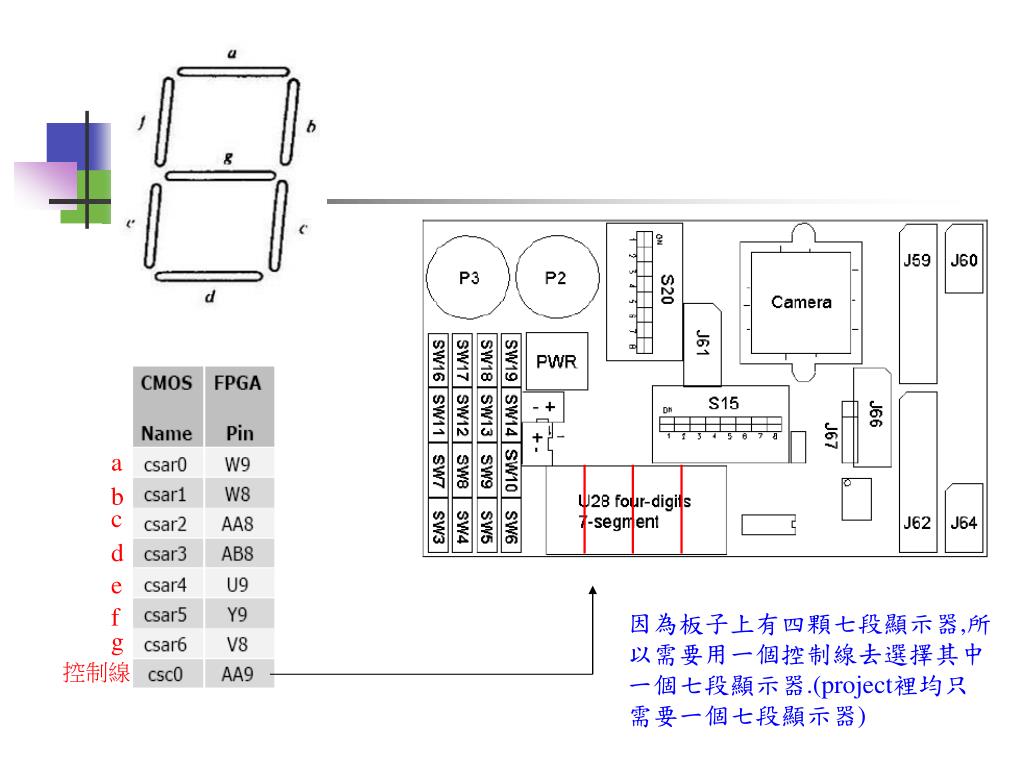

  2. a b c d e f 因為板子上有四顆七段顯示器,所以需要用一個控制線去選擇其中一個七段顯示器.(project裡均只需要一個七段顯示器) g 控制線

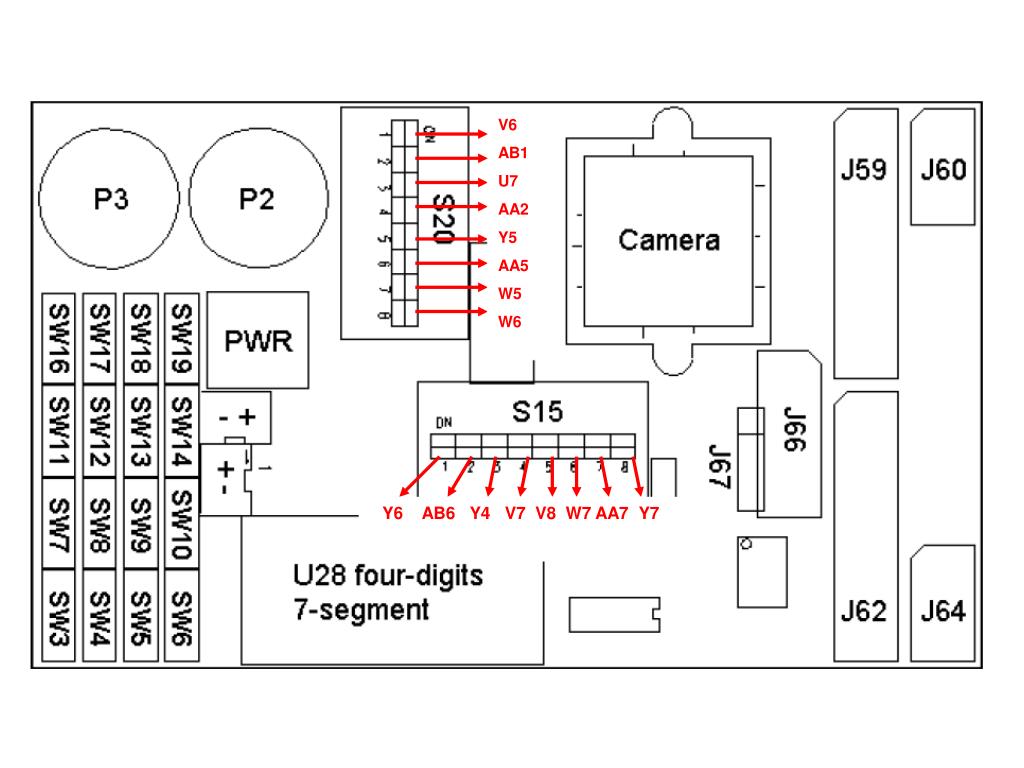

  3. V6 AB1 U7 AA2 Y5 AA5 W5 W6 Y6 AB6 Y4 V7 V8 W7 AA7 Y7

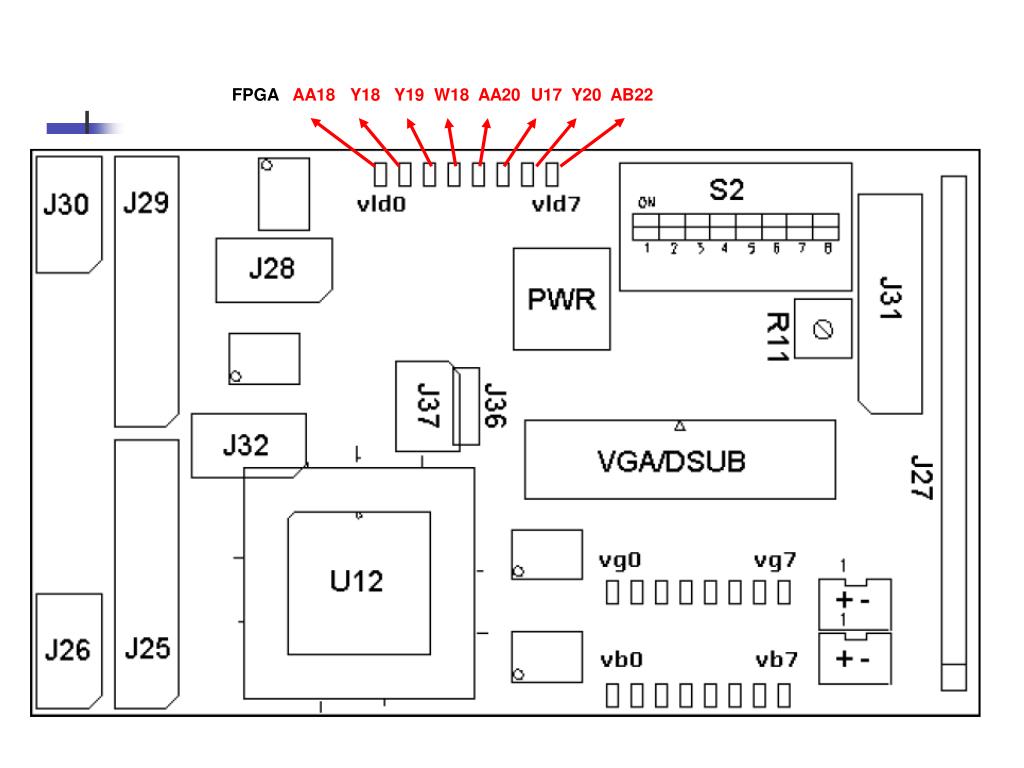

  4. FPGA AA18 Y18 Y19 W18 AA20 U17 Y20 AB22

  5. 補充一 • 做紅綠燈的同學,除了使用LED來顯示clk,紅燈.黃燈.綠燈外,還需要使用到七段顯示器來顯示count的時間,意即,count跟LED要同步。 • 做計數器的同學,其中的計數器三跟四,不可以直接用內部的元件,需要自己用logic gate兜一個電路。 • 做跑馬燈的同學,也需要同時使用到LED跟七段顯示器。

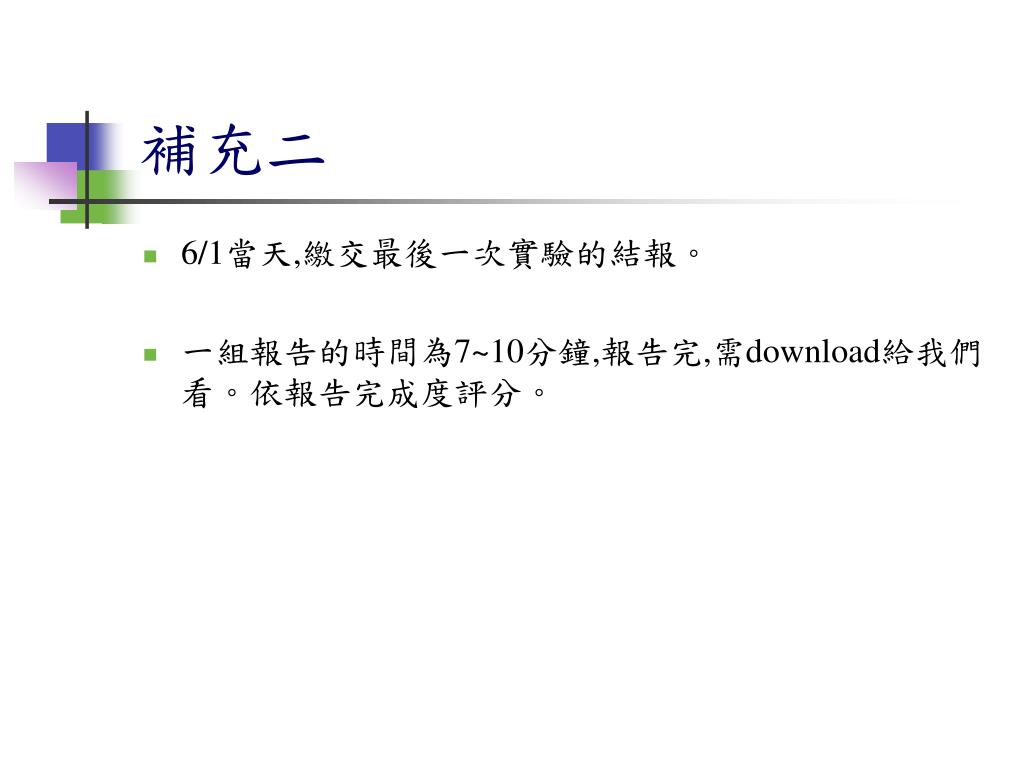

  6. 補充二 • 6/1當天,繳交最後一次實驗的結報。 • 一組報告的時間為7~10分鐘,報告完,需download給我們看。依報告完成度評分。
