项目四 锯 削

锯削的概念 手锯 锯弓 锯条 锯削方法 锯条的安装 工件的夹持 锯削姿势及锯削运动 起锯方法 工件的锯削方法 废品分析和安全文明生产. 项目四 锯 削. 1 、锯削的概念： 指用手锯对材料或工件进行分割或锯槽等加工方法。 2 、应用范围： 适用于较小材料或工件的加工。如图 4-1 为手锯的主要工作范围，图 a 、为把材料锯断，图 b 为锯掉工件上的多余部分，图 c 为在工件上锯槽。. 1 、锯弓的作用：张紧锯条，且便于双手操持 2 、分类：固定式、可调节式. 4.1 手 锯. 一、锯弓. 1 、锯条是用来直接锯削材料或工件的刃具。.

emil
Télécharger la présentation

项目四 锯 削

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

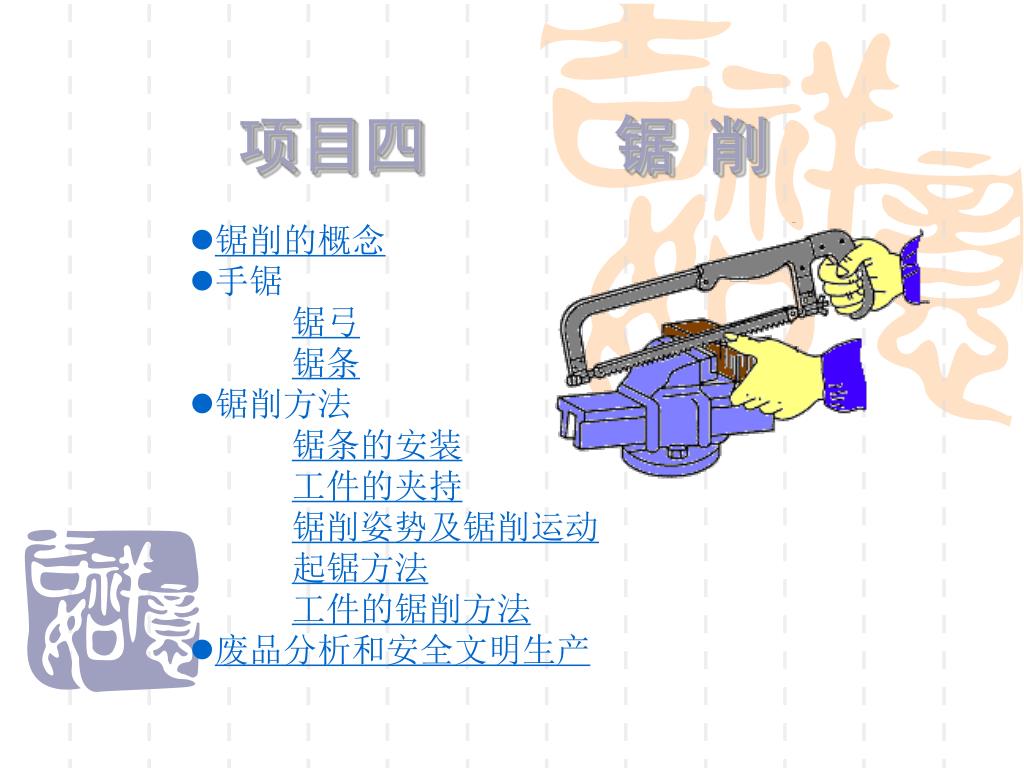

  1. 锯削的概念 • 手锯 锯弓 锯条 • 锯削方法 锯条的安装 工件的夹持 锯削姿势及锯削运动 起锯方法 工件的锯削方法 • 废品分析和安全文明生产 项目四 锯 削

  2. 1、锯削的概念：指用手锯对材料或工件进行分割或锯槽等加工方法。2、应用范围：适用于较小材料或工件的加工。如图4-1为手锯的主要工作范围，图a、为把材料锯断，图b为锯掉工件上的多余部分，图c为在工件上锯槽。1、锯削的概念：指用手锯对材料或工件进行分割或锯槽等加工方法。2、应用范围：适用于较小材料或工件的加工。如图4-1为手锯的主要工作范围，图a、为把材料锯断，图b为锯掉工件上的多余部分，图c为在工件上锯槽。

  3. 1、锯弓的作用：张紧锯条，且便于双手操持 2、分类：固定式、可调节式 4.1 手 锯 一、锯弓

  4. 1、锯条是用来直接锯削材料或工件的刃具。 4.1 手 锯 2、锯条的规格 3、锯齿的角度 一、锯条 4、锯路 5、锯齿粗细及其选择

  5. 1、锯条的安装方向 4.2 锯削方法 一、锯条的安装 2、锯条的松紧

  6. 4.2 锯削方法 1、工件一般被夹持在台虎钳的左侧，以方便操作。 2、工件的伸出端应尽量短，工件的锯削线应尽量靠 近钳口，从而防止工件在锯削过程中产生振动。 二、工件的夹持 3、 工件要牢固地夹持在台虎钳上，防止锯削时工件 移动而致使锯条折断。 4、 对于薄壁、管子及已加工表面，要防止夹持太紧 而使工件或表面变形。

  7. 4.2 锯削方法 三、锯削姿势及锯削运动

  8. 1、 起锯质量的好坏直接影响锯削质量。 4.2 锯削方法 2、分类：起锯分远起锯和近起锯两种。 四、起锯方法

  9. 1、 棒料的锯削方法 4.2 锯削方法 2、 管子的锯削 五、工件的锯削方法 3、薄板料的锯削 4、 深缝的锯削

  10. 锯条损坏的形式有锯齿崩断、锯条折断和锯齿过锯条损坏的形式有锯齿崩断、锯条折断和锯齿过 • 早磨损等。 4.4 废品分析和安全文明主产 二、锯削时产生废品的形式 一、锯条损坏 • 锯削时产生废品的形式主要有：尺寸锯得过小、 • 锯缝歪斜过多、起锯时把工件表面锯坏等。

  11. 锯齿崩断的原因及应采取的措施

  12. 锯条折断的原因及应采取的措施

  13. 锯齿过早磨损的原因及应采取的措施
