1 / 23

ПАВы . Обзор и теория Штефан Ремме , Москва, октябрь 2013

ПАВы . Обзор и теория Штефан Ремме , Москва, октябрь 2013. Темы. ПАВы Органически модифицированные полисилоксаны Полиакрилаты. Поверхностное натяжение Теория Измерение. Предотвращение дефектов поверхности Кратеры Смачивание Ячейки Бенара Выравнивание.

erasto
Télécharger la présentation

ПАВы . Обзор и теория Штефан Ремме , Москва, октябрь 2013

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. ПАВы. Обзор и теория ШтефанРемме, Москва, октябрь 2013

  2. Темы • ПАВы • Органически модифицированные полисилоксаны • Полиакрилаты • Поверхностное натяжение • Теория • Измерение • Предотвращение дефектов поверхности • Кратеры • Смачивание • Ячейки Бенара • Выравнивание

  3. Для органорастворимыхсистем - органически модифицированные полисилоксаны полиакрилаты гибриды полисилоксанов- полиакрилатов Для систем на водной основе/ For water based systems полисилоксановые ПАВы/ Polysiloxane surfactants смеси ПАВов(снижение динамического поверхностного натяжения)/ Surfactant mixtures(reduction of the dynamic surface tension) органически модифицированные полисилоксаны (понижение COF, выравнивание)/Organically mod. polysiloxanes(reduction of the COF, leveling) полиакрилаты/ Polyacrylates ПАВы

  4. Органически модифицированные полисилоксаны CH3 CH3 CH3 CH3 CH3 (CH3)3Si O Si O Si(CH3)3 (CH3)3Si O Si O Si O Si(CH3)3 x z Органическая модификация y совместимость несовместимость x 2 - 27 45 - 230 380 - 1500 1800 - 2900 Молотковый эффект Розлив Скольжение Пеногашение

  5. Органически модифицированные полисилоксаны Реакция равновесия: синтез мультифункциональных полисилоксановых строительных блоков H H Силиконовая цепь Силиконовая цепь H H H H бифункциональная мультифункциональная Комб.структура ABA структура Силиконовая цепь Modification Modification Силиконовая цепь Modification Modification Modification Modification Модификации: Polyether (EO / PO) Polyester Alkyl up to C30 Aralkyl Perfluoroalkyl Polycarbonate Polyurethane …

  6. Органически модифицированные полисилоксаны • мигрируют к поверхности • понижают поверхностное натяжение • повышают поверхностное скольжение Контроль качества - изменение мол. веса - изменение полярности - изменение структуры

  7. Полиакрилатные добавкиPolyacrylate additives гомополимер радикальная полимеризация статистический сополимер мономеры блок-сополимер R1 = H (acrylate) CH3 (methacrylate) R2 = alkyl aralkyl reactive group ...

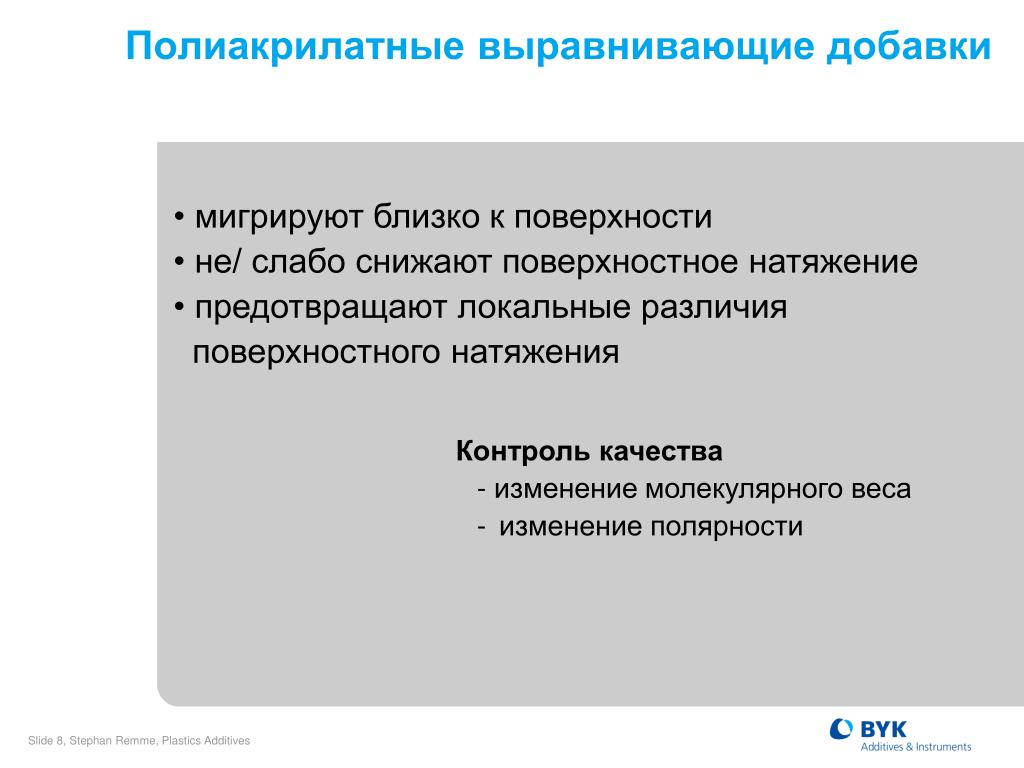

  8. Полиакрилатные выравнивающие добавки • мигрируют близко к поверхности • не/ слабо снижают поверхностное натяжение • предотвращают локальные различия поверхностного натяжения Контроль качества - изменение молекулярного веса -изменение полярности

  9. хорошие розлив и выравнивание - достаточное смачивание подложки - отсутствие кратеров Поверхностное натяжение рецептуры Различия поверхностного натяжения ПАВы оказывают влияние на эти свойства и улучшают качество Задачи работы над рецептурой

  10. Поверхностное натяжение: теория

  11. Поверхностное натяжение воздух air жидкость liquid В жидкости силы сцепления компенсируют друг друга, и направленная сила отсутствует На границе жидкость/ газ когезионные силы направлены внутрь и в стороны, в результате чего сдерживающая сила на границе раздела индуцирует сферическую форму капли

  12. Между жидкостью и твердым веществом взаимодействуют адгезионные силы, способствующие распространению. Силы сцепления внутри жидкости приводят к противодействию Поверхностное натяжение жидость силы сцепления адгезионные силы адгезионные силы подложка Распространение: работа адгезионных сил > работы сил сцепления

  13. Поверхностное натяжениеПолярные & дисперсные порции Хорошее смачивание подложки: рецептуры< подложки • Поверхностное натяжение является суммой дисперсных взаимодействий и полярных сил  = D (disperse) + P (polar) • дисперсные взаимодействия = van der Waals • полярные силы = диполь-дипольных, водородных связей, кислотно-щелочных связей

  14. Типичные поверхностные натяжения Растворители Смолы Подложки 80 70 60 50 40 30 20 Вода Меламиновая Фосфорированная сталь mN/m на водной основе Дерево Акрилаты Необработанная сталь Алкидная Ксилол SMC-Polyester Уайт спирит Polypropylene

  15. Методики испытаний

  16. Частицы/капли/грязь (28 mN) Рецептура (30 mN) Подложка (32 mN) Кратеры Загрязнения с подложки Загрязнения извне Частицы/капли/грязь (28 mN) Рецептура (30 mN) Регулирование поверхностного натяжения с помощью органически модифицированных полисилоксанов Подложка (32 mN)

  17. Органически модифицированные силоксаныСнижение поверхностного натяжения mN/m 30 29 BYK-320 28 BYK-331 Смачивание подложки Предотвращение кратеров 27 Розлив/ выравнивание BYK-310 BYK-306 26 BYK-378 25 Дозировка

  18. Улучшение смачивания подложки Хорошее смачивание подложки: рецептуры< подложки без добавки 0,1% BYK-333

  19. Розлив на поверхности, ячейки Бенара После сушки после нанесения Высокое поверхностное натяжение Поверхность Высокое поверхностное натяжение Срез

  20. Выравнивание: как работают добавки? Ориентация к поверхности посредством контролируемой несовместимости leveling additive Оптимально Слишком несовместимо Слишком совместимо Улучшение выравнивания с помощью полиакрилатов через снижение местных различий поверхностного натяжения

  21. Как оценить выравнивание • Плохое качество (слишком несовместимо) • снижение блеска • облачность • белые разводы • липкая поверхность • склонность к кратерообразованию и эффект апельсиновой корки • пеностабилизация • сильная немедленная сепарация в сырой краске • Хорошее качество (оптимальная совместимость) • глянец • низкая степень облачности • хорошее выравнивание • пеногашение или отсутствие • пеностабилизации

  22. Дефекты поверхности Обусловлены разницей поверхностного натяжения •между подложкой и покрытием смачивание • в наносимой рецептуре загрязнение, испарение ратворителя... Решение: Малые различия полиакрилаты Большие различия добавки на основе полисилоксанов

  23. ANTI-TERRA®, BYK®, BYK®-DYNWET®, BYK®-SILCLEAN®, BYKANOL®, BYKETOL®, BYKJET®, BYKOPLAST®, BYKUMEN®, CARBOBYK®, DISPERBYK®, DISPERPLAST®, LACTIMON®, NANOBYK®, PAPERBYK®, SILBYK®, VISCOBYK® and Greenability® are registered trademarks of BYK-Chemie.AQUACER®, AQUAMAT®, AQUATIX®, CERACOL®, CERAFAK®, CERAFLOUR®, CERAMAT®, CERATIX®, HORDAMER® and MINERPOL® are registered trademarks of BYK-Cera.SCONA® is a registered trademark of BYK Kometra.This information is given to the best of our knowledge. Because of the multitude of formulations, production and application conditions, all the above‑mentioned statements have to be adjusted to the circumstances of the processor. No liabilities, including those for patent rights, can be derived from this fact for individual cases

More Related
