  1. B E D N Ě N Í II. D Ě L E N Í Č Á S T I B E D N Ě N Í

  2. B E D N Ě N Í Č Á S T I B E D N Ě N Í - D Ě L E N Í Tvarovací část bednění tzv. forma nebo plášť se skládá z: • bednících desek • rámových prvků • vložek do bednění Pozn. Plášť bednění musí být těsný, aby při betonování a zhutňování jemné součásti betonu ze spár nevytékaly.

  3. B E D N Ě N Í Č Á S T I B E D N Ě N Í - D Ě L E N Í Podpěrná konstrukce se skládá z: • nosníků • stojek • závor (paždíků) • bednících svěrek (stahováků) • ztužení (zavětrování)

  4. B E D N Ě N Í Č Á S T I B E D N Ě N Í - P L Á Š Ť • BEDNÍCÍ DESKY • z masívního dřeva jsou z oboustranně ohoblovaných prken, která mají na čelních hranách ocelový profil - obr. 1. • z překližky - mají různé tloušťky, různé povrchové úpravy (např. ze syntetické pryskyřice - zabrání pronikání vlhkosti a zároveň se chrání proti bobtnání a deformaci), výhoda je kvalitní hladký povrch pohledových betonových ploch

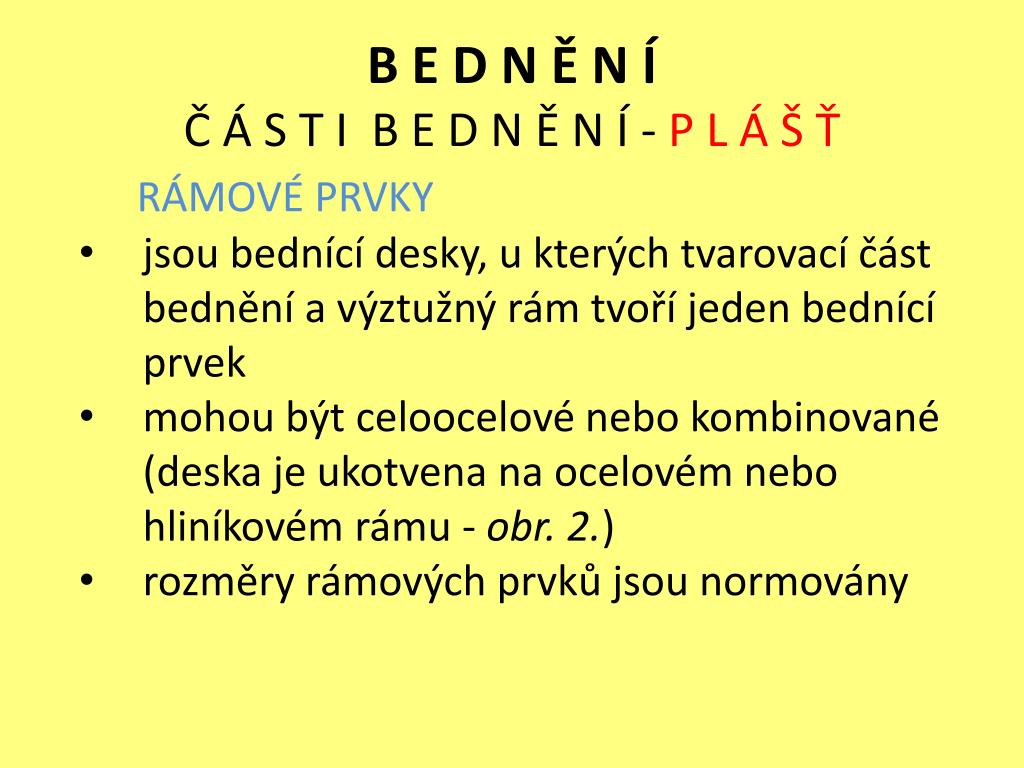

  5. B E D N Ě N Í Č Á S T I B E D N Ě N Í - P L Á Š Ť • RÁMOVÉ PRVKY • jsou bednící desky, u kterých tvarovací část bednění a výztužný rám tvoří jeden bednící prvek • mohou být celoocelové nebo kombinované (deska je ukotvena na ocelovém nebo hliníkovém rámu - obr. 2.) • rozměry rámových prvků jsou normovány

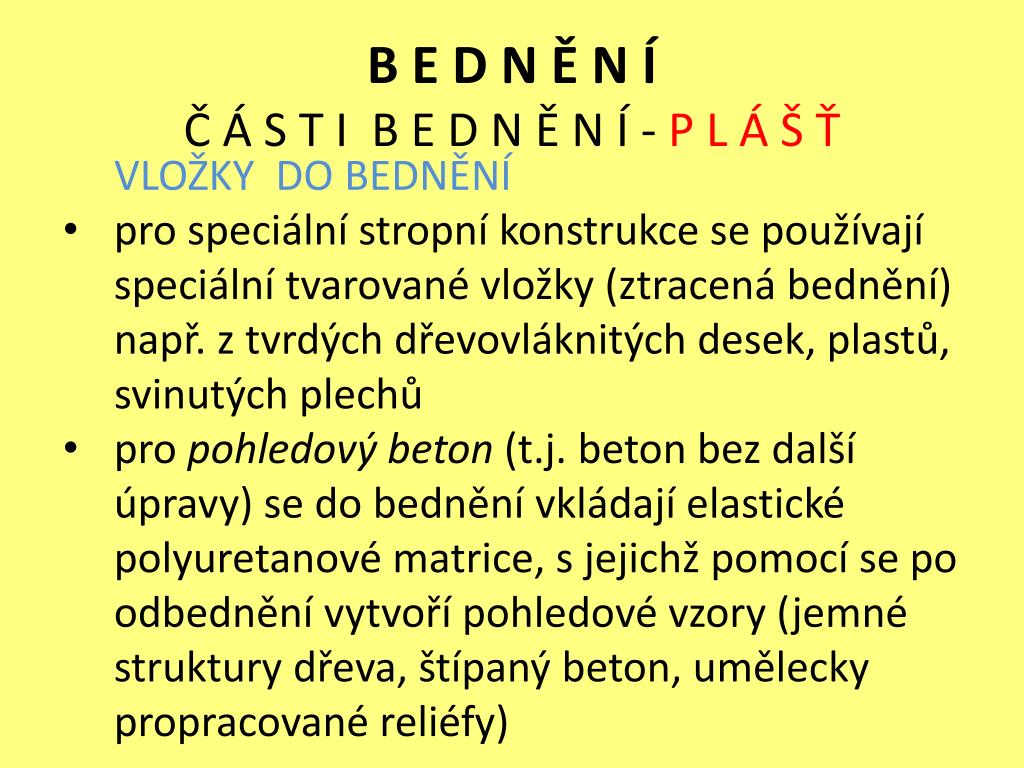

  6. B E D N Ě N Í Č Á S T I B E D N Ě N Í - P L Á Š Ť • VLOŽKY DO BEDNĚNÍ • pro speciální stropní konstrukce se používají speciální tvarované vložky (ztracená bednění) např. z tvrdých dřevovláknitých desek, plastů, • svinutých plechů • pro pohledový beton (t.j. beton bez další úpravy) se do bednění vkládají elastické polyuretanové matrice, s jejichž pomocí se po odbednění vytvoří pohledové vzory (jemné struktury dřeva, štípaný beton, umělecky propracované reliéfy)

  7. B E D N Ě N Í ČÁSTI BEDNĚNÍ - PODPĚRNÁ KONSTRUKCE • NOSNÍKY • podpírají plášť bednění a podílí se na ztužení • mohou být vyrobeny ze dřeva, ocelí nebo hliníku • mohou být plnostěnné nebo příhradové • STOJKY, PODPĚRNÉ VĚŽE • podpírají konstrukci bednění • jsou kovové, z hliníku nebo oceli

  8. B E D N Ě N Í ČÁSTI BEDNĚNÍ - PODPĚRNÁ KONSTRUKCE • zatížení stojky musí být centrické po celé výšce stojky (výška stojky je nastavitelná) - obr. 4., 5. • přípustné zatížení stojek je stanoveno normou, při dimenzování musí být prokázáno, že stojky vlivem zatížení nevybočí • podpěrné věže se skládají z ocelových trubkových rámů, mohou dosahovat výšky • 4 - 10 metrů - obr. 6.

  9. B E D N Ě N Í ČÁSTI BEDNĚNÍ - PODPĚRNÁ KONSTRUKCE • ZÁVORY (PAŽDÍKY) • patří k nosným konstrukcím stěnového bednění - obr. 7. • jsou to navzájem svařené profily • pro speciální a kruhová bednění se používají kloubové paždíky • BEDNÍCÍ SVĚRKY (STAHOVÁKY) • používají se ke zpevňování bednění s pravoúhlým průřezem, jako např. trámy, překlady, průvlaky, základy a podpěry

  10. B E D N Ě N Í ČÁSTI BEDNĚNÍ - PODPĚRNÁ KONSTRUKCE • svěrky tvoří zpravidla jedno pevné a druhé pohyblivé rameno - obr. 8. • ZTUŽENÍ (ZAVĚTROVÁNÍ) • každé bednění musí bezpečně vzdorovat proti vodorovně a šikmo působícím silám, jako např. vítr - obr. 9.

  11. Obr. 1. Prefabrikované bednící desky Obr. 2.Rámové prvky

  12. Obr. 3. Nosníky ze dřeva Obr. 4. Kovové podpěry

  13. Obr. 5. Podpěry

  14. Obr. 6. Použití podpěrných věží

  15. Obr. 7. Ocelové paždíky

  16. Obr. 8. Bednící kleště Obr. 9. Ztužování stěn

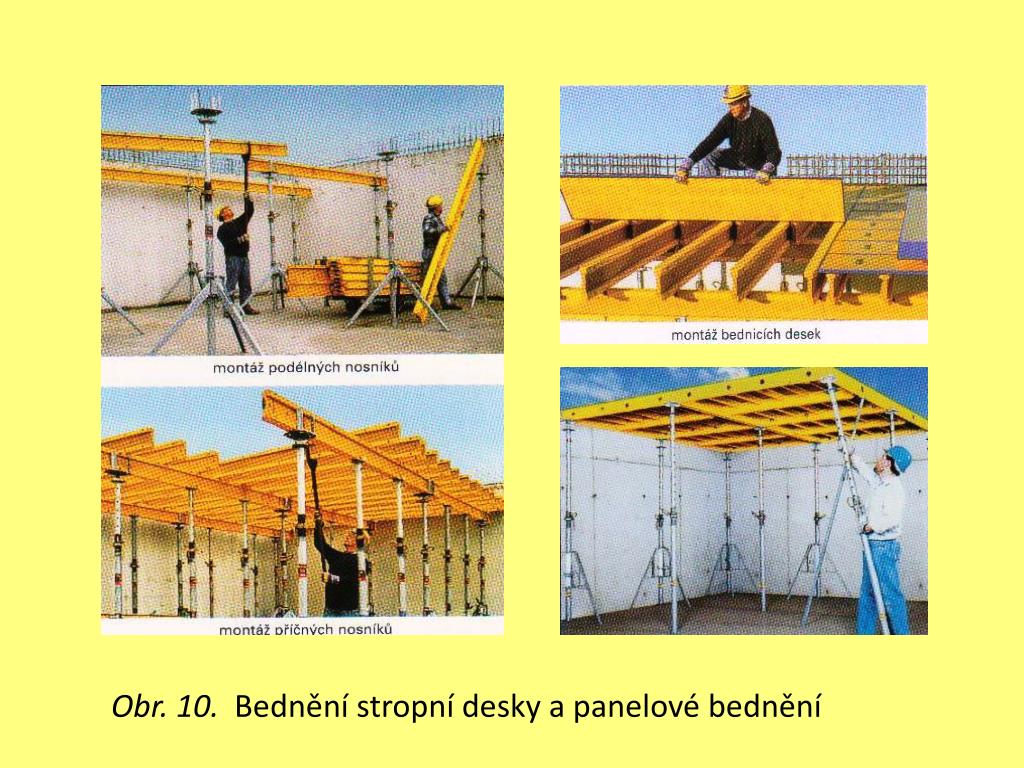

  17. Obr. 10. Bednění stropní desky a panelové bednění

  18. Použité zdroje • Seznam použité literatury • TIBITANZL, Otomar. Stavební technologie II: pro 2. ročník SOU učebního oboru zedník. 5., upr. vyd. Praha: Sobotáles, 2006. ISBN 80-868-1714-8. • NESTLE, Hans. Moderní stavitelství pro školu i praxi. Vyd.1. Praha: Europa-Sobotáles, 2005, 607 s. ISBN 80-867-0611-7. • Obrazový materiál • Obr. 1. - 10. NESTLE, Hans. Moderní stavitelství pro školu i praxi. Vyd.1. Praha: Europa-Sobotáles, 2005, 607 s. ISBN 80-867-0611-7.

  19. D Ě K U J I Z A P O Z O R N O S T

  20. Ověření prezentace č. 19 • Z jakých materiálů jsou bednící desky? • Co je pohledový beton a pomocí čeho se vytvoří? • Z jakých materiálů jsou vyrobeny nosníky, které podpírají bednění? • Jaká je funkce stojeka z jakých materiálů mohou být stojky vyrobeny?
