  1. §1-2 绘图工具的用法 一、图板和丁字尺 二、三角板 三、比例尺 四、绘图仪器 五、曲线板

  2. 一、图板和丁字尺 图板 工作边 丁字尺 尺头 尺身 绘图时丁字尺的尺头靠紧图板的左导边，上下移动。 自上而下、自左向右画一组水平线

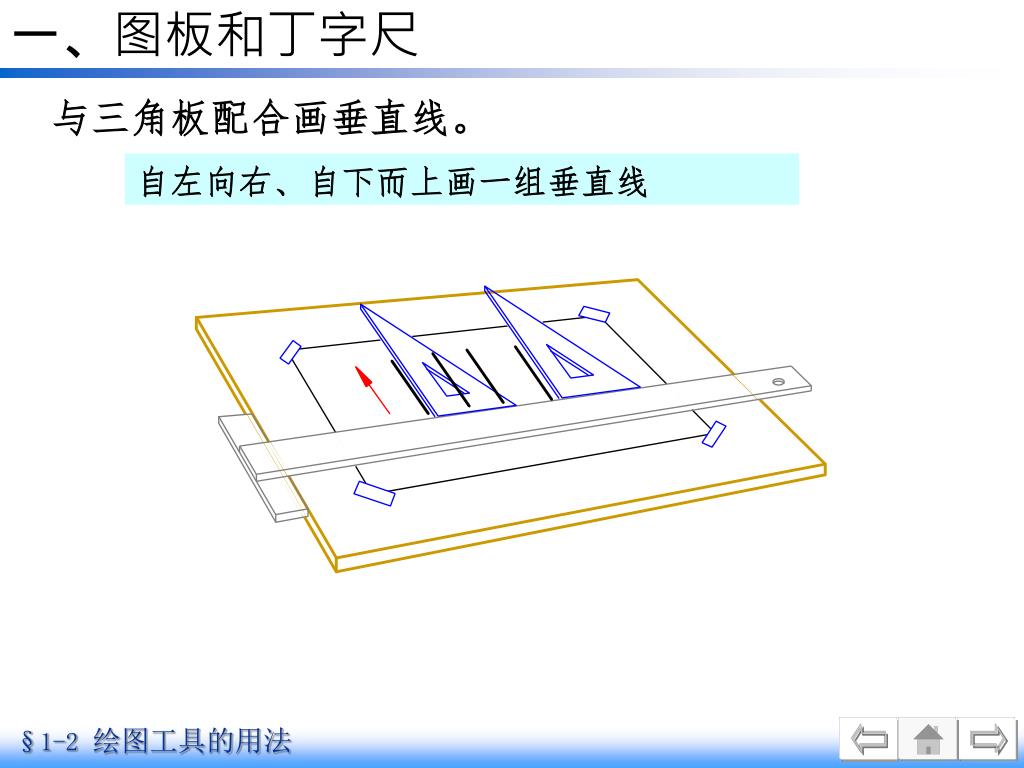

  3. 一、图板和丁字尺 与三角板配合画垂直线。 自左向右、自下而上画一组垂直线

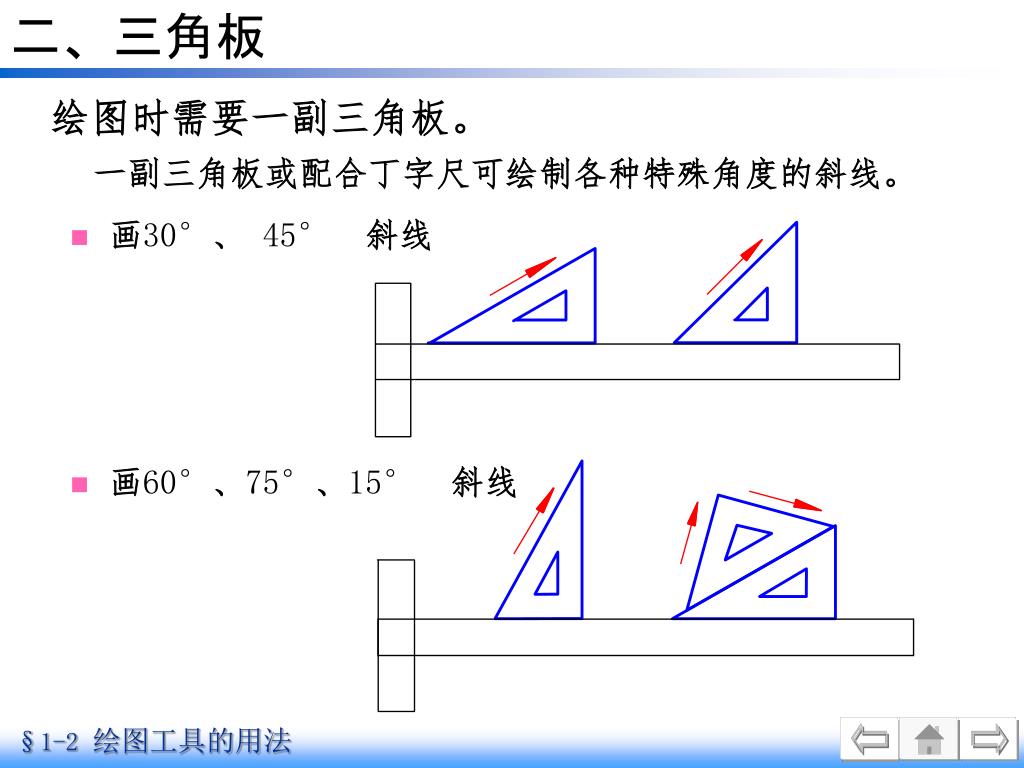

  4. 二、三角板 画30°、45°斜线 绘图时需要一副三角板。 一副三角板或配合丁字尺可绘制各种特殊角度的斜线。 • 画60°、75°、15°斜线

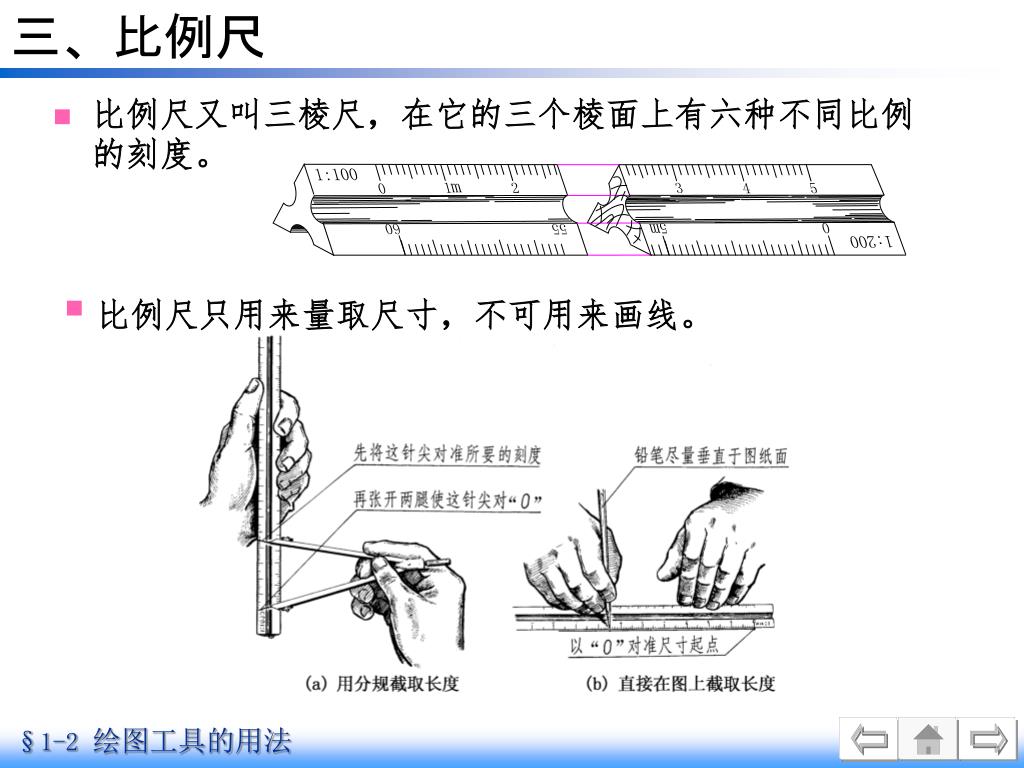

  5. 三、比例尺 • 比例尺又叫三棱尺，在它的三个棱面上有六种不同比例的刻度。 • 比例尺只用来量取尺寸，不可用来画线。

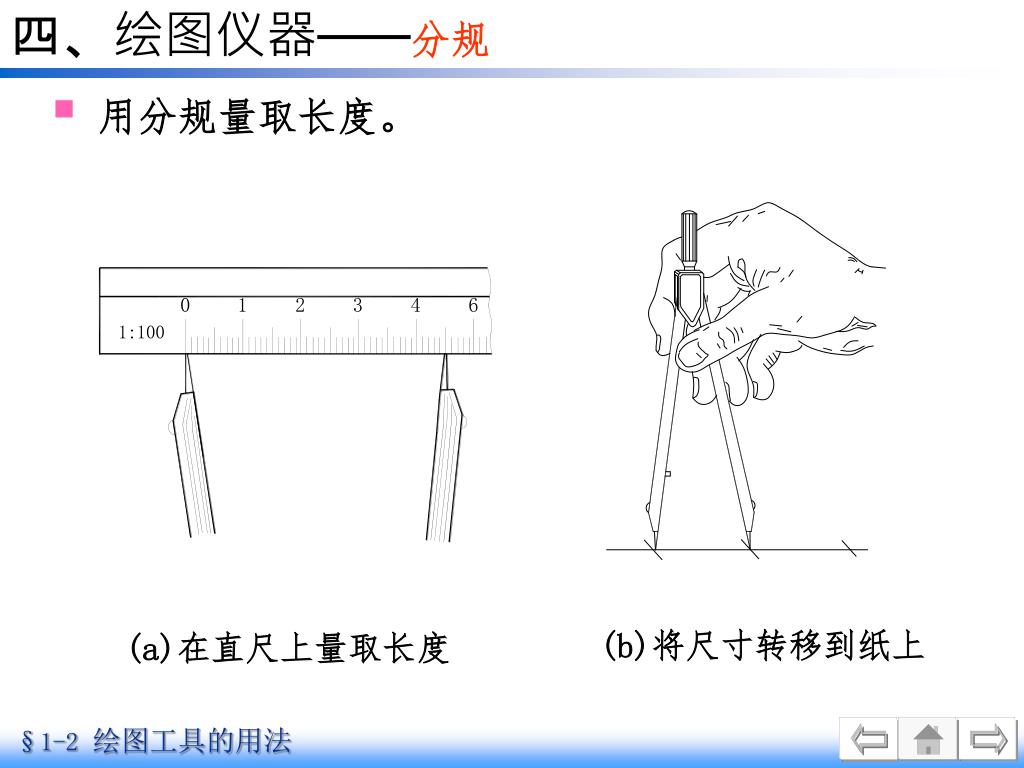

  6. 四、绘图仪器——分规 (b)将尺寸转移到纸上 (a)在直尺上量取长度 • 用分规量取长度。

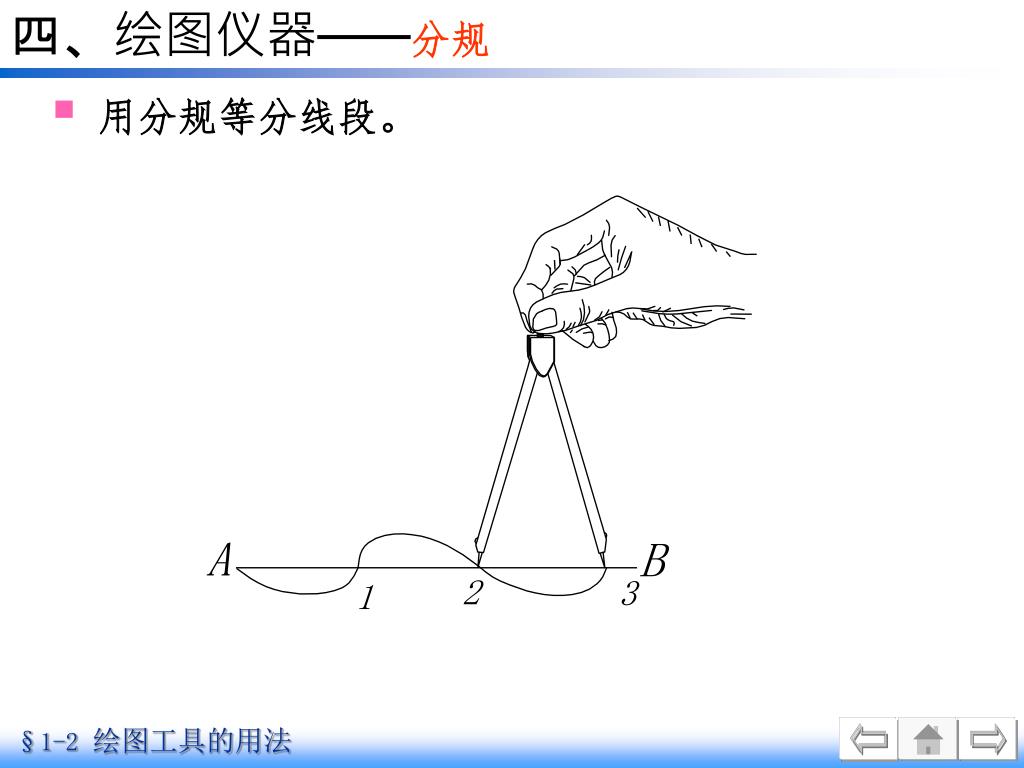

  7. 四、绘图仪器——分规 A B 1 2 3 • 用分规等分线段。

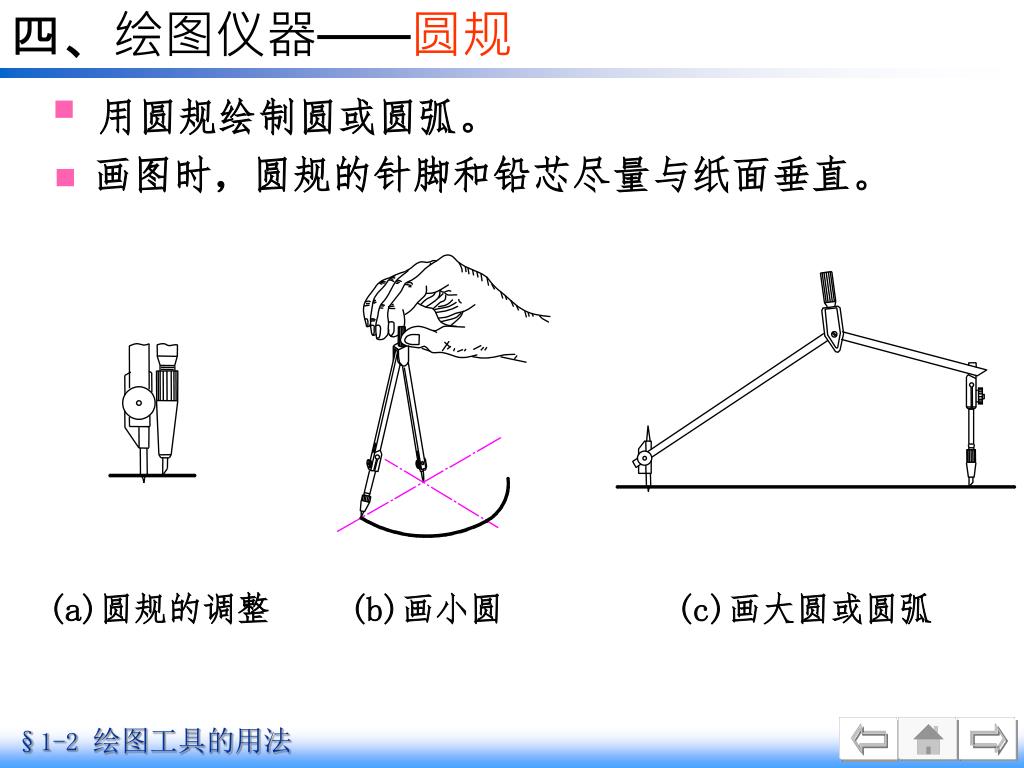

  8. 四、绘图仪器——圆规 • 画图时，圆规的针脚和铅芯尽量与纸面垂直。 • 用圆规绘制圆或圆弧。 (a)圆规的调整 (b)画小圆 (c)画大圆或圆弧

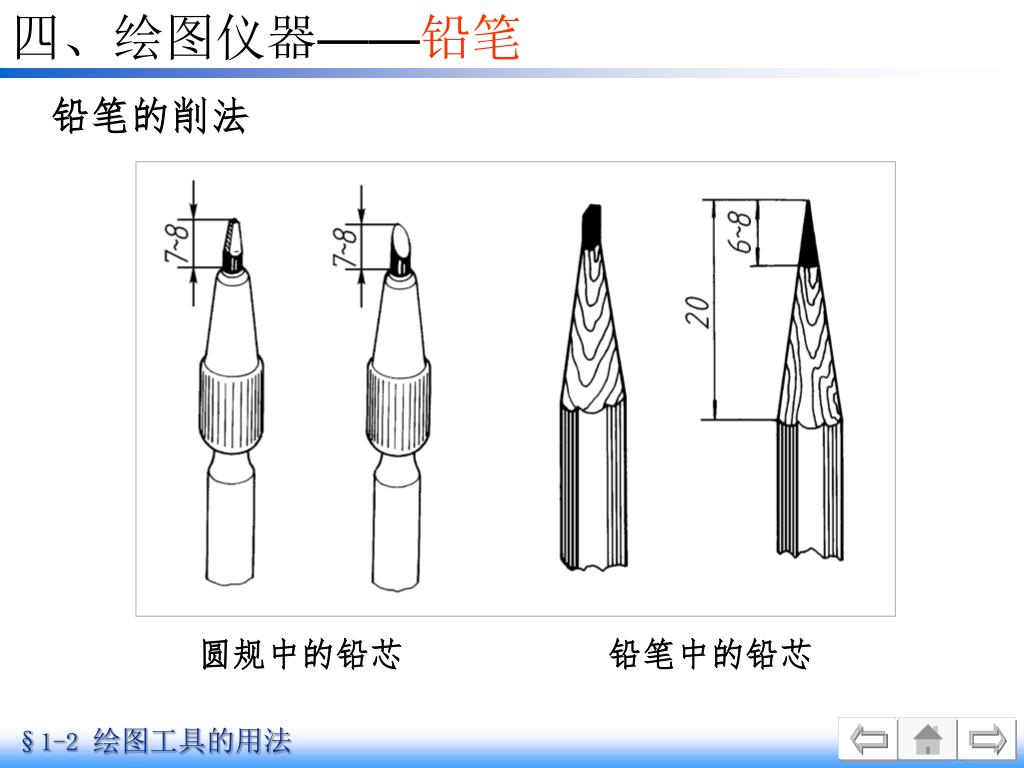

  9. 四、绘图仪器——铅笔 铅笔的削法 圆规中的铅芯 铅笔中的铅芯

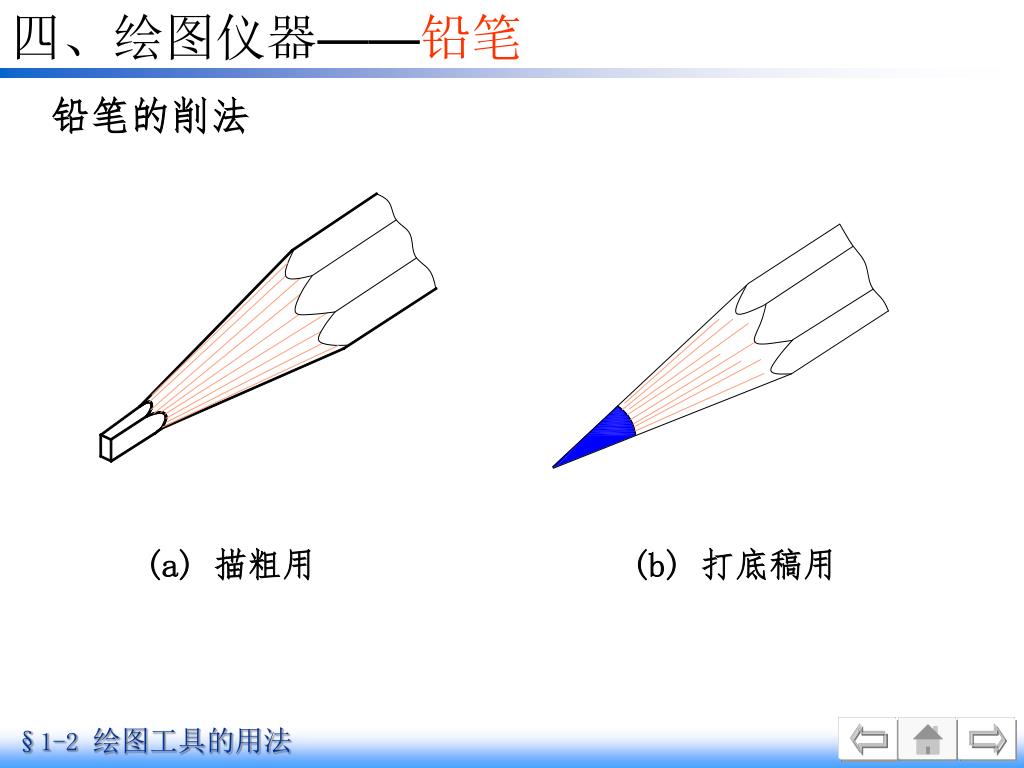

  10. 四、绘图仪器——铅笔 铅笔的削法 (a) 描粗用 (b) 打底稿用

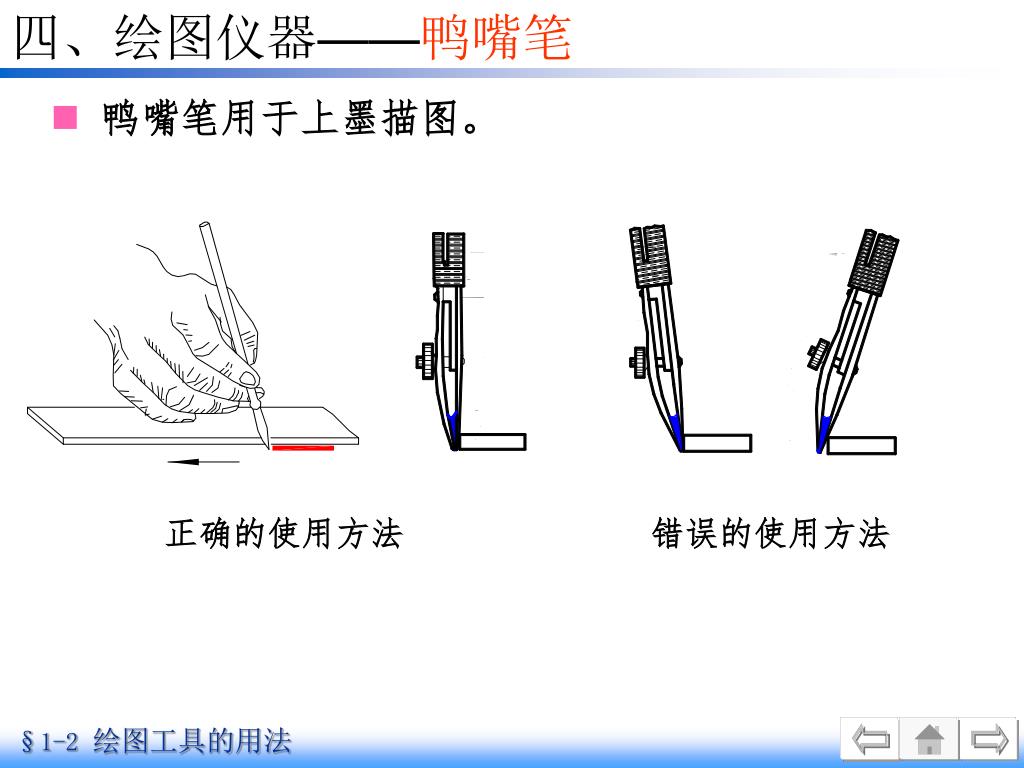

  11. 四、绘图仪器——鸭嘴笔 • 鸭嘴笔用于上墨描图。 正确的使用方法 错误的使用方法

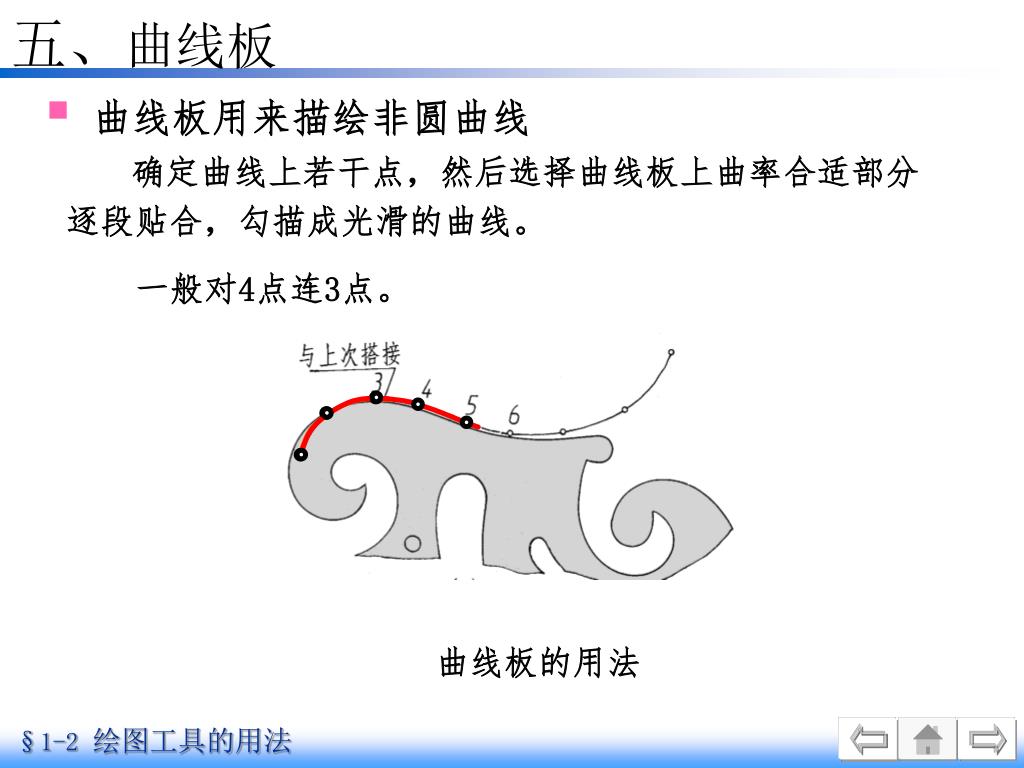

  12. 五、曲线板 • 曲线板用来描绘非圆曲线 确定曲线上若干点，然后选择曲线板上曲率合适部分逐段贴合，勾描成光滑的曲线。 一般对4点连3点。 曲线板的用法

  13. 本节结束
