  1. Interfaces Interfaces de Usuario Son todos aquellos canales por los cuales se permite la comunicación entre el ser humano y la computadora. eessyiopoip

  2. Interfaces Tipos de interfaces de usuario: Interfaz de Hardware : Diversos dispositivos enpleados para ingresar, procesar y entregar los datos, entre ellos tenemos ratón, teclado y monitor. eessyiopoip

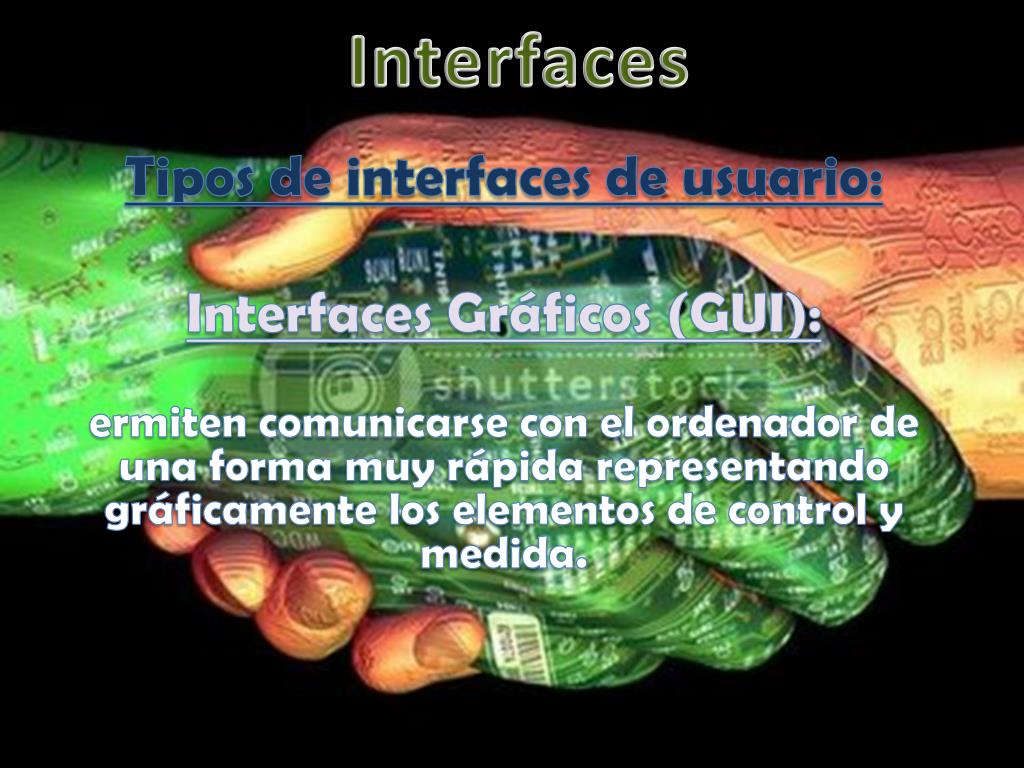

  3. Interfaces Tipos de interfaces de usuario: Interfaces Gráficos (GUI): ermiten comunicarse con el ordenador de una forma muy rápida representando gráficamente los elementos de control y medida. eessyiopoip

  4. Interfaces Tipos de interfaces de usuario: Interfaces de líneas de comandos: Comunica al usuario con el sistema operativo mediante una ventana que espera ordenes escritas.medida. eessyiopoip

  5. Interfaces

  6. EIA RS-232: EIA RS449. EIA-422 (RS-422). EIA-423 (RS-423) EIA RS-485 Normas de algunas Interfaces.

  7. EIA RS-232:Estándar de comunicación para la transmisión de datos en serie de equipos. Es la más vieja y el estándar más ampliamente conocido de DTE/DCE. Normas de algunas Interfaces.

  8. EIA RS-422:Estándar de la industria que especifica las características de un circuito de interconexión diferencial. Este resuelve los problemas de limitacion de un solo terminal del estandar EIA-232. ´ Normas de algunas Interfaces.

  9. EIA RS-485:Estándar de transmisión diferencial. Es el resultado de la expansión del RS-422. Normas de algunas Interfaces.

  10. Características mecánicas y eléctricas de la interface RS-232 Características Mecánicas: Según el estándar dice que los conectores a utilizar deben ser del tipo SUB-D 25 o DB-25 , estos conectores disponen de 25 terminales de conexión.

  11. Características mecánicas del interfaz RS-232

  12. Características eléctricas de la interfaz RS-232 De acuerdo a la norma la conexión RS-232 define: Tensión en las líneas: las tensiones en las líneas está comprendida entre -15 y +15V.

  13. Características eléctricas de la interfaz RS-232

  14. Longitud de la línea de transmisión: Depende de las señales que viajan por ella. A mayor velocidad de transmisión de datos , menor la longitud del conductor. La capacidad total del cable no debe ser mayor a 2500 pF. Características eléctricas de la interfaz RS-232

  15. Características mecánicas y eléctricas de las interfaces Orden de los bits en la línea: El orden de transmisión de bits es el siguiente, se comienza con el bit de arranque, luego se transmite el menos significativo, y así hasta llegar al más significativo, luego viene el bit de paridad y por últimos el bit de parada que puede ser 1 1,5 o 2volts.

  16. Norma IEEE 802, 802.3. T568A. T568B Construccion de cable de datos de uso común
