§2. 磁感应强度 毕奥 - 萨伐尔定律

第二章 恒磁场. §2. 磁感应强度 毕奥 - 萨伐尔定律. 磁场的描述 -- 磁矩. 载流线圈的 磁矩 m n 法线方向与电流方向成右手螺旋关系. 磁场的描述 — 实验磁矩. 将实验线圈放入到磁场中 , 考察受力情况 . F =0 ; L 力矩与线圈位置有关 ; 存在 L min =0 平衡位置 ; 存在 L max 位置. 磁场的描述. 磁场的描述 — 磁力线. 磁力线 : 磁感应强度 B 线 B 线总结 : 每一条磁力线都是环绕电流的 ; 无头无尾的闭合曲线 ; 闭合电流相互套合 ; 磁力线方向与电流方向成 右 手螺旋关系.

farrah-melendez
Télécharger la présentation

§2. 磁感应强度 毕奥 - 萨伐尔定律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第二章 恒磁场 §2. 磁感应强度毕奥-萨伐尔定律

  2. 磁场的描述--磁矩 • 载流线圈的 磁矩m • n法线方向与电流方向成右手螺旋关系

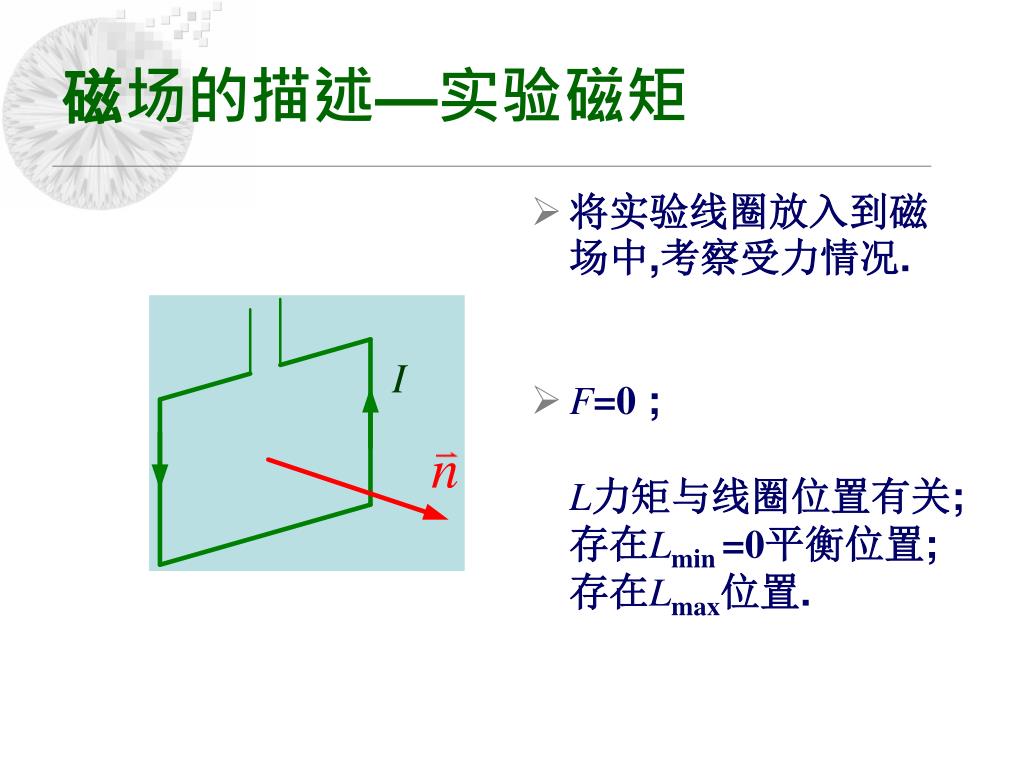

  3. 磁场的描述—实验磁矩 • 将实验线圈放入到磁场中,考察受力情况. • F=0 ; L力矩与线圈位置有关;存在Lmin =0平衡位置;存在Lmax位置.

  4. 磁场的描述

  5. 磁场的描述—磁力线 • 磁力线:磁感应强度 B线 • B 线总结:每一条磁力线都是环绕电流的;无头无尾的闭合曲线;闭合电流相互套合;磁力线方向与电流方向成右手螺旋关系.

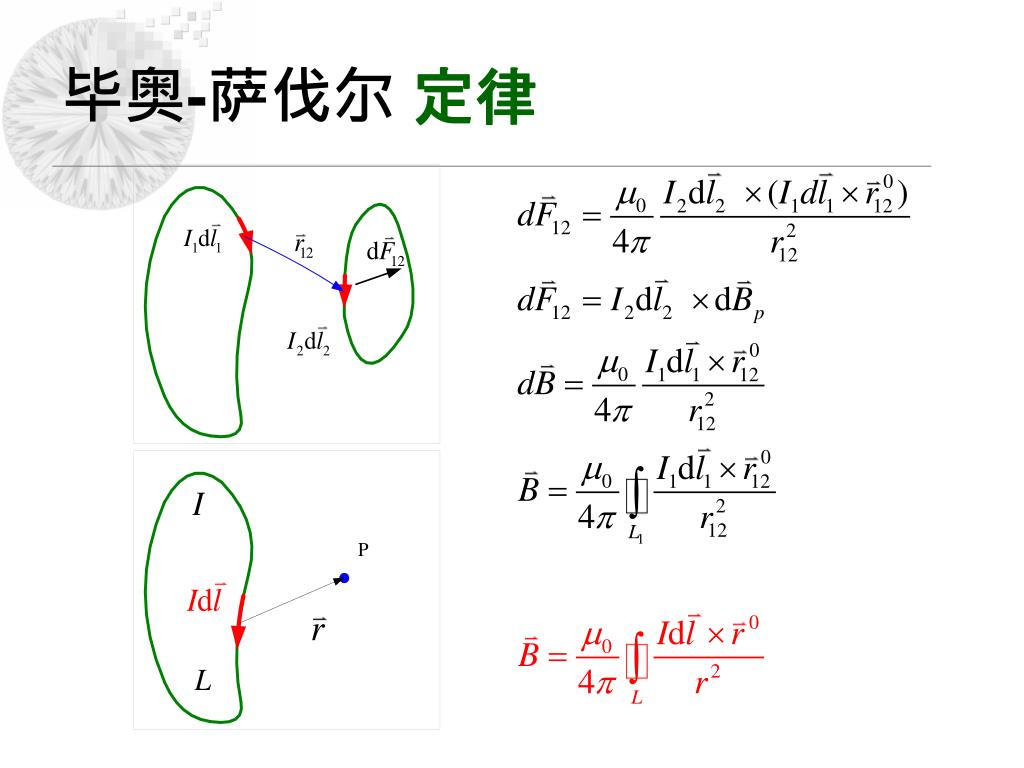

  6. 毕奥-萨伐尔 定律

  7. 毕奥-萨伐尔 定律应用 • 有限长载流 I直导线

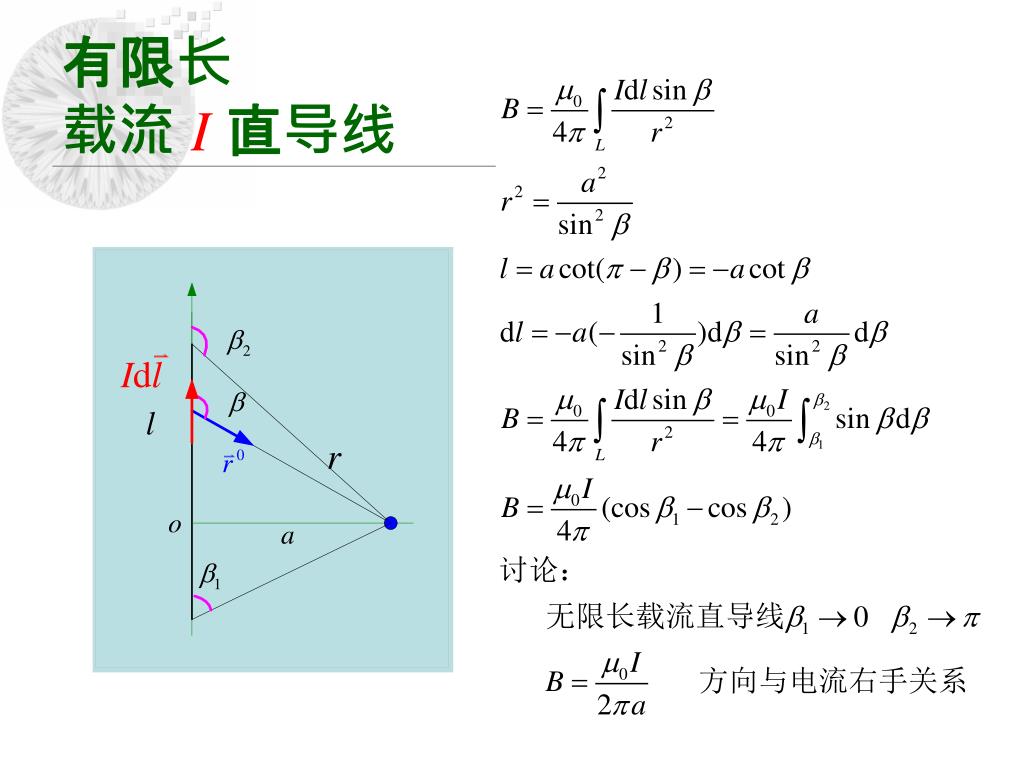

  8. 有限长载流 I直导线

  9. 载流平面的 B 计算

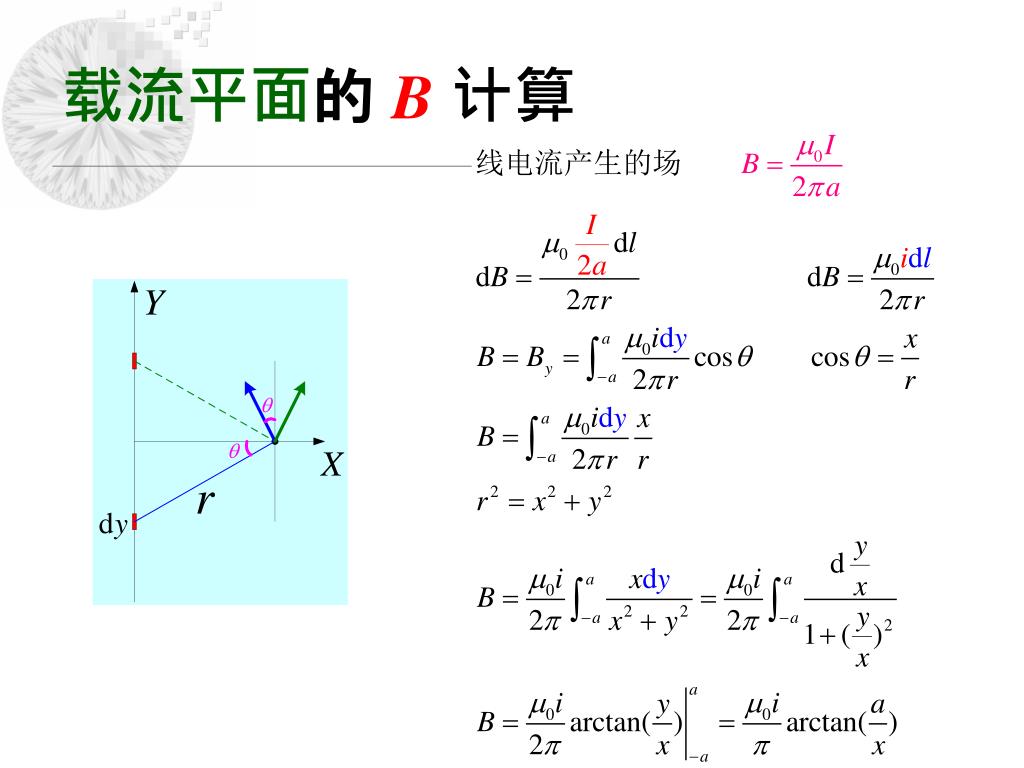

  10. 载流平面的 B计算

  11. 载流平面的 B 讨论

  12. z y ↑ I I y x x 　　圆弧电流 　平面电流 推广 • 平面电流，平板电流，无限大平面电流， 无限大平板电流 • 圆弧面电流，圆弧体电流，圆柱面电流， 圆柱体电流

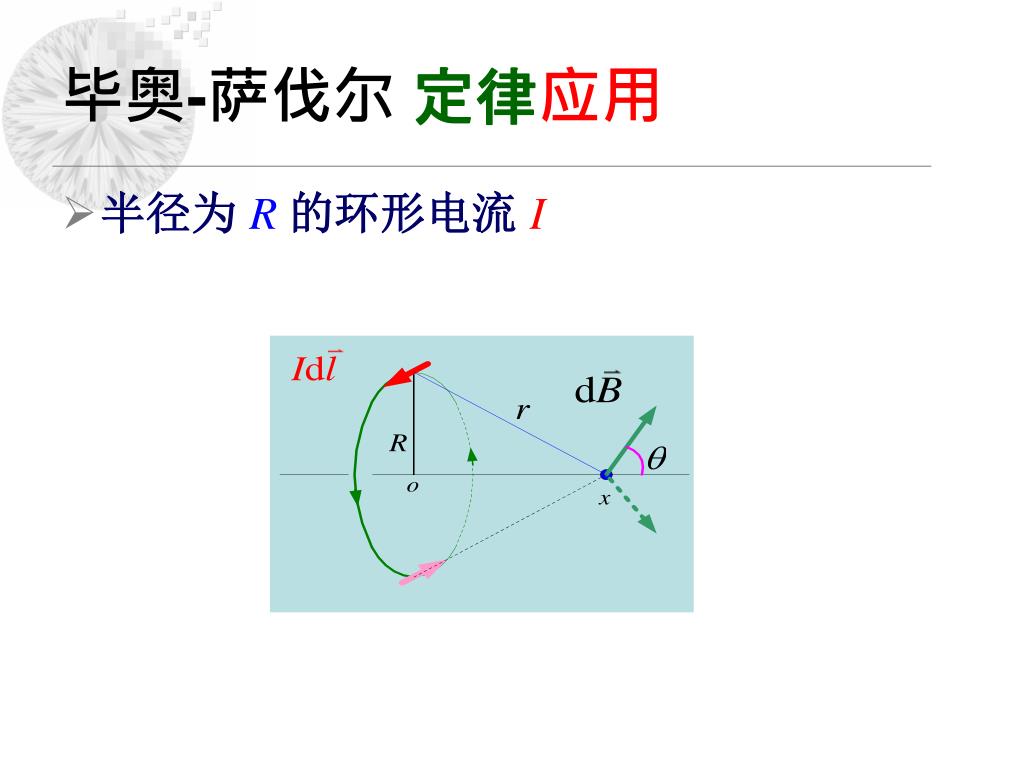

  13. 毕奥-萨伐尔 定律应用 • 半径为 R 的环形电流I

  14. 半径为 R 的环形电流 I

  15. 环形电流 磁场 讨论

  16. 亥姆霍兹线圈 • 中心位置磁场最均匀的条件为：两个线圈的间距a线圈的半径R

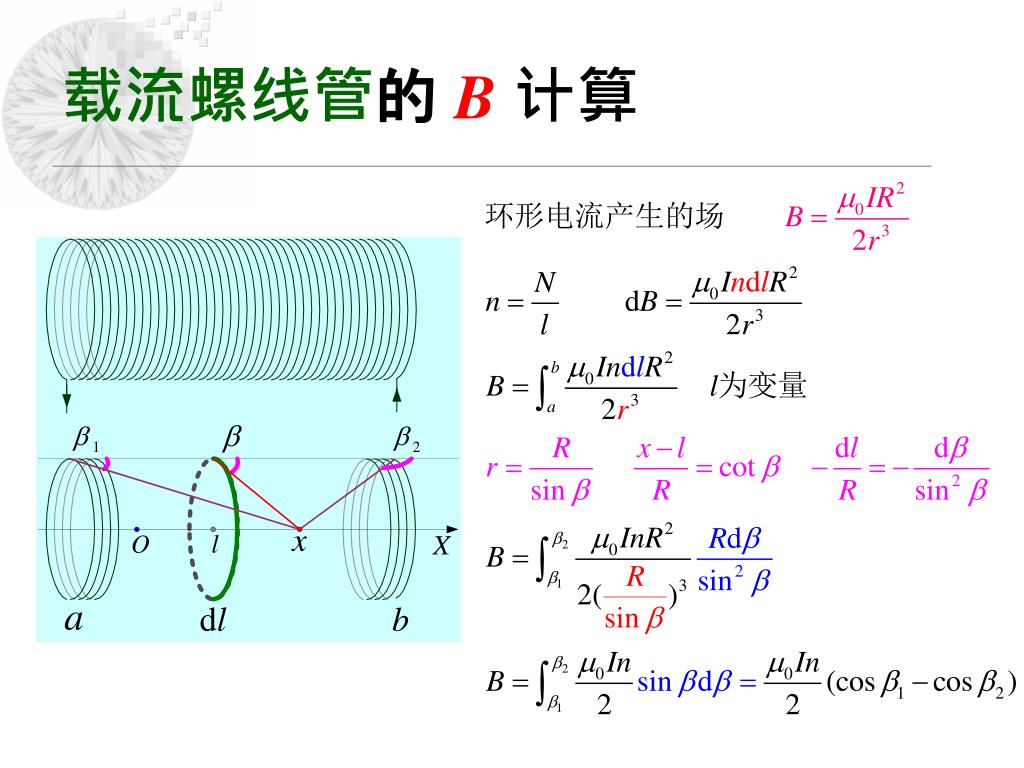

  17. 载流螺线管的 B计算

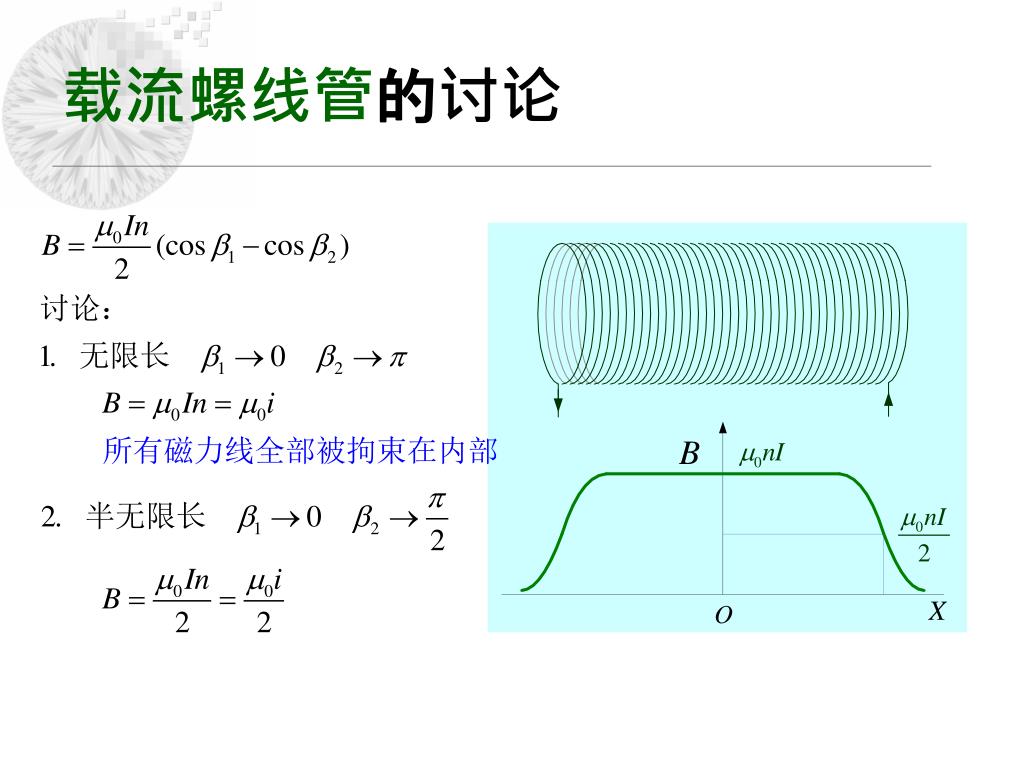

  18. 载流螺线管的讨论

  19. 无限大载流平面的B 讨论

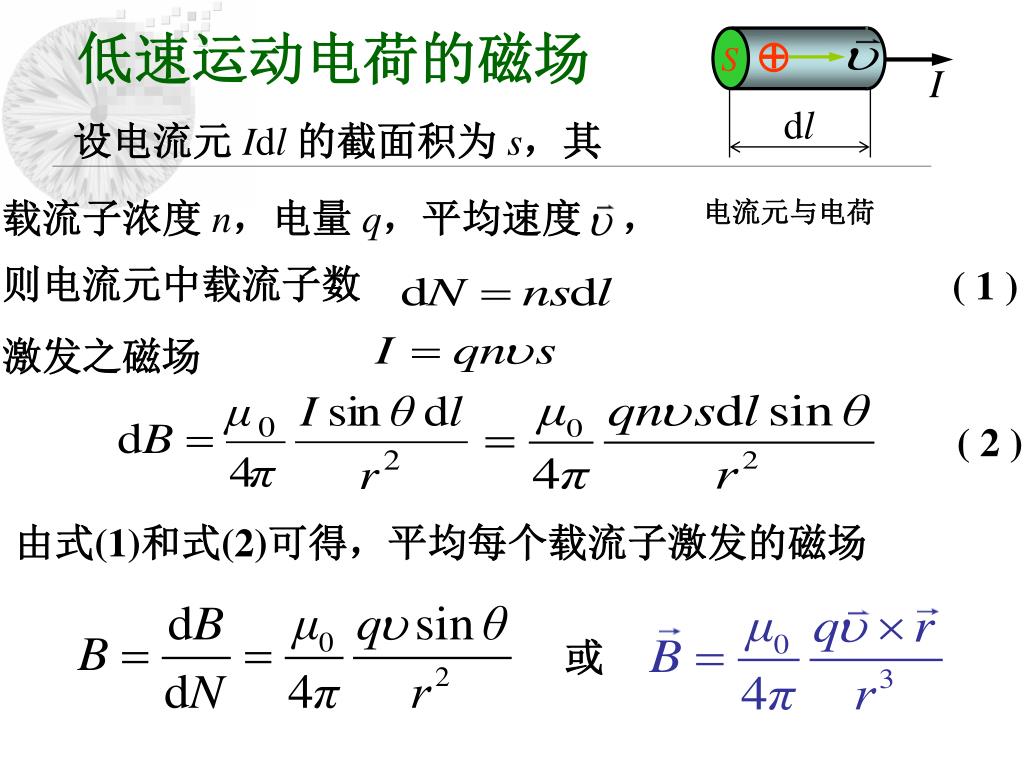

  20. 载流子浓度 n，电量 q，平均速度 ， S I dl 电流元与电荷 低速运动电荷的磁场 设电流元 Idl的截面积为 s，其 则电流元中载流子数 ( 1 ) 激发之磁场 ( 2 ) 由式(1)和式(2)可得，平均每个载流子激发的磁场 或

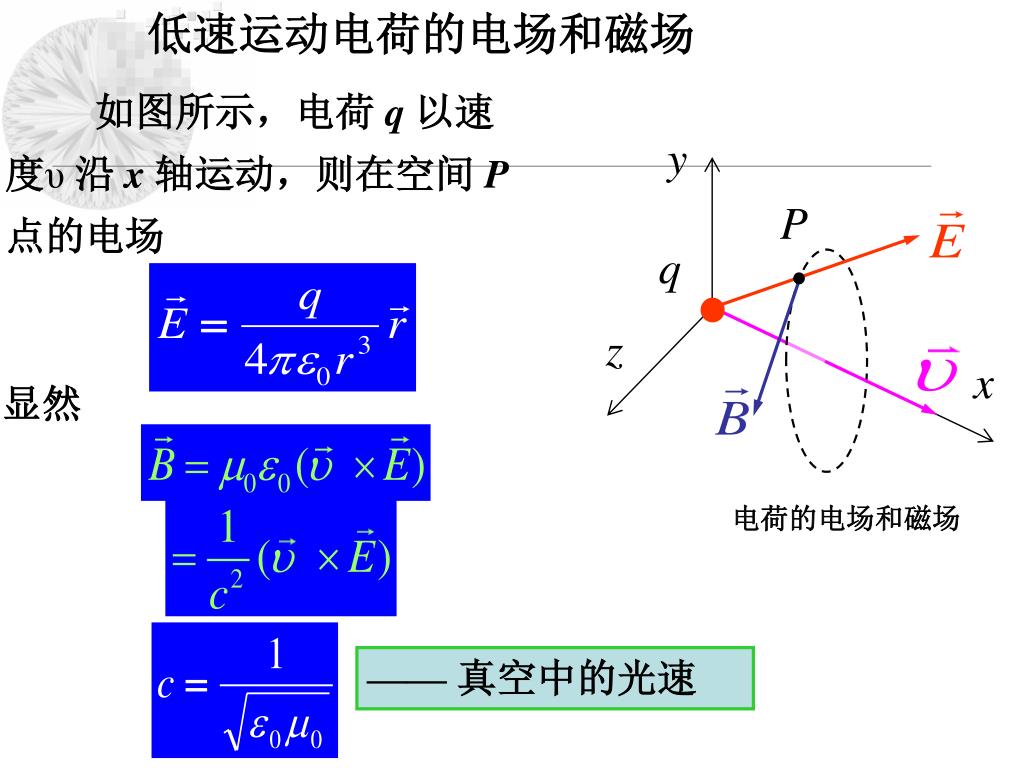

  21. 　　　低速运动电荷的电场和磁场 y P q z x 　　　　　电荷的电场和磁场 如图所示，电荷 q 以速度υ沿x 轴运动，则在空间 P点的电场 显然 —— 真空中的光速

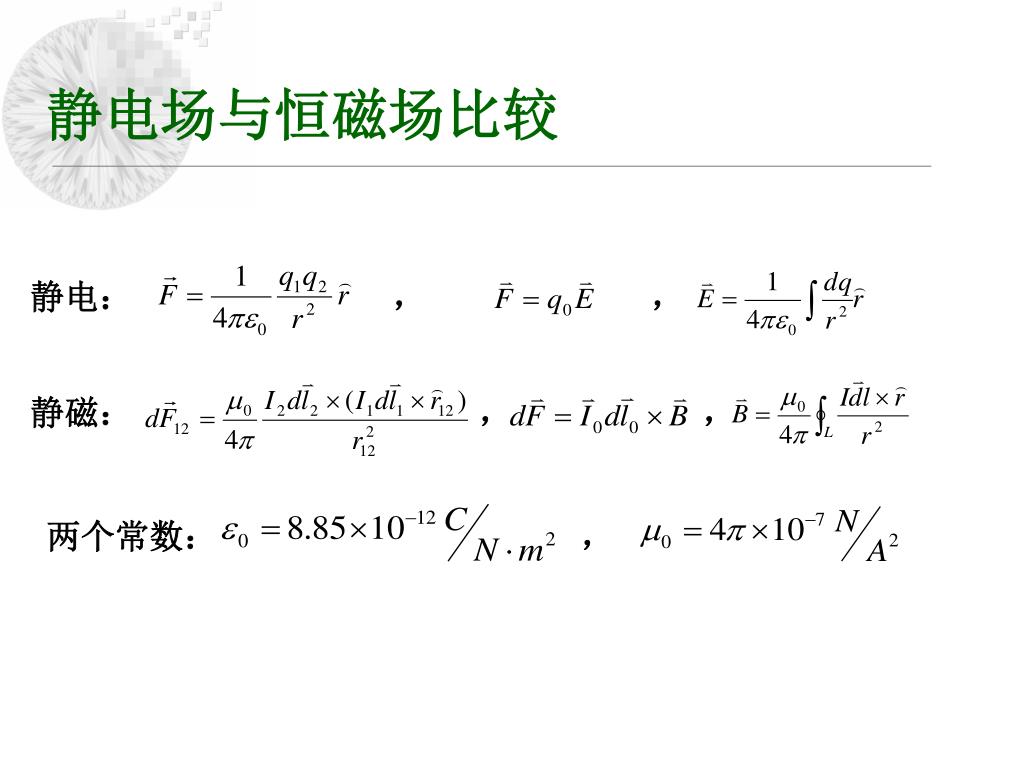

  22. 静电： ， ， 静磁： ， ， 两个常数： ， 静电场与恒磁场比较

  23. Thanks
