NORMAS Y ESTANDARES DEL CABLEADO ESTRUCTURADO

1. NORMAS Y ESTANDARES DEL CABLEADO ESTRUCTURADO Integrantes:Gustavo Cano Yeison Muñoz Daniel Alzate

2. NORMAS • Las normas ofrecen un lenguaje de punto común de comunicación entre las empresas, la Administración pública, los usuarios y consumidores. Las normas establecen un equilibrio socioeconómico entre los distintos agentes que participan en las transacciones comerciales, base de cualquier economía de mercado, y son un patrón necesario de confianza entre cliente y proveedor.

3. ESTANDAR • Es la redacción y aprobación de normas que se establecen para garantizar el acoplamiento de elementos construidos independientemente, así como garantizar el repuesto en caso de ser necesario, garantizar la calidad de los elementos fabricados y la seguridad de funcionamiento y para trabajar con responsabilidad social.

4. Los estándares establecen el cable, hardware, equipo, diseño y prácticas de instalación requeridas. Cada estándar ANSI/TIA/EIA menciona estándares relacionados y otros materiales de referencia.

5. ORGANISMOS QUE RIGEN LA NORMA DEL CABLEADO ESTRUCTURADO

6. HISTORIA • ISO: (International StandardsOrganization): Organización internacional para la estandarización. Organización no gubernamental creada en 1906 y a nivel Mundial 1947.

7. ANSI:( American NationalStandardsInstitute). Instituto Nacional Estadounidense de Estándares: Organización privada sin fines de lucro fundada en 1918. Obtuvo su nombre actual en 1969.

8. EIA: (ElectronicsIndustryAssociation). Alianza de Industrias Electrónicas Organización de miembros fundada en 1924

9. TIA: (TelecommunicationsIndustryAssociation): Asociación de la Industria de Telecomunicaciones.

10. IEEE: (institute of electrical and electronicsengineers): Instituto de Ingenieros Eléctricos y de Electrónica

11. RETIE:  Es el Reglamento Técnico de Instalaciones Eléctricas, que fija las condiciones técnicas que garanticen la seguridad en los procesos de Generación, Transmisión, Transformación , Distribución y utilización de la energía eléctrica en todo el territorio Nacional.

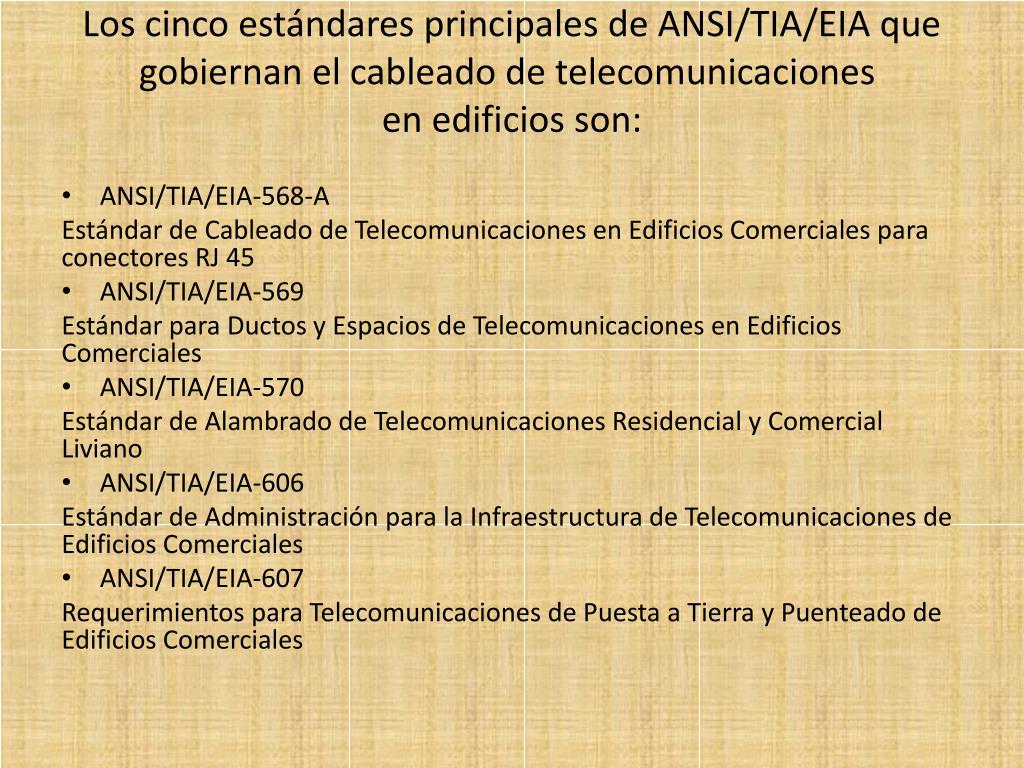

12. Los cinco estándares principales de ANSI/TIA/EIA que gobiernan el cableado de telecomunicaciones en edificios son: • ANSI/TIA/EIA-568-A Estándar de Cableado de Telecomunicaciones en Edificios Comerciales para conectores RJ 45 • ANSI/TIA/EIA-569 Estándar para Ductos y Espacios de Telecomunicaciones en Edificios Comerciales • ANSI/TIA/EIA-570 Estándar de Alambrado de Telecomunicaciones Residencial y Comercial Liviano • ANSI/TIA/EIA-606 Estándar de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales • ANSI/TIA/EIA-607 Requerimientos para Telecomunicaciones de Puesta a Tierra y Puenteado de Edificios Comerciales

13. Estándar ANSI/TIA/EIA-568-A • Este estándar define un sistema genérico de cableado de telecomunicaciones para edificios comerciales que puedan soportar un gama de productos y proveedores múltiples. El propósito de este estándar es permitir el diseño einstalación del cableado de telecomunicaciones contando con poca información acerca de los productos de telecomunicaciones que posteriormente se instalarán. La instalación de los sistemas de cableado durante el proceso de instalación y/o remodelación o mudanza son significativamente más baratos e implican menos interrupciones que después de ocupado el edificio

14. La norma central que especifica un género de sistema de cableado para telecomunicaciones que soporte un ambiente multi producto y multi proveedor, es la norma ANSI/TIA/EIA-568-A, "Norma para construcción comercial de cableado de telecomunicaciones"

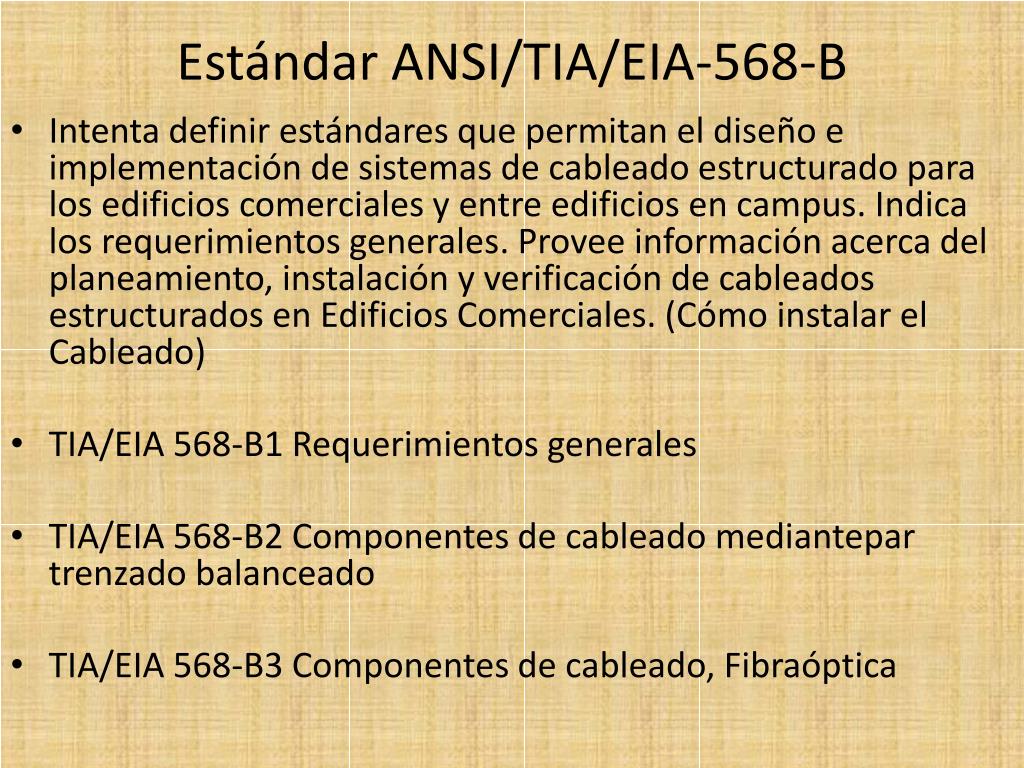

15. Estándar ANSI/TIA/EIA-568-B • Intenta definir estándares que permitan el diseño e implementación de sistemas de cableado estructurado para los edificios comerciales y entre edificios en campus. Indica los requerimientos generales. Provee información acerca del planeamiento, instalación y verificación de cableados estructurados en Edificios Comerciales. (Cómo instalar el Cableado) • TIA/EIA 568-B1 Requerimientos generales • TIA/EIA 568-B2 Componentes de cableado mediantepar trenzado balanceado • TIA/EIA 568-B3 Componentes de cableado, Fibraóptica

16. ANSI/TIA/EIA-606 • Norma de administración para la infraestructura de telecomunicaciones en edificios comerciales • El propósito de este estándar es proporcionar un esquema de administración uniforme que sea independiente de las aplicaciones que se le den al sistema de cableado, las cuales pueden cambiar varias veces durante la existencia de un edificio. Este estándar establece guías para dueños, usuarios finales, consultores, contratistas, diseñadores, instaladores y administradores de la infraestructura de telecomunicaciones y sistemas relacionados

17. ANSI/TIA/EIA-607 • "Requisitos de aterrizado y protección para telecomunicaciones en edificios comerciales", que dicta prácticas para instalar sistemas de aterrizado que aseguren un nivel confiable de referencia a tierra eléctrica, para todos los equipos de telecomunicaciones subsecuentemente instalados.

18. ANSI/EIA/TIA-569 • "Norma de construcción comercial para vías y espacios de telecomunicaciones", que proporciona directrices para conformar ubicaciones, áreas, y vías a través de las cuales se instalan los equipos y medios de telecomunicaciones. También detalla algunas consideraciones a seguir cuando se diseñan y construyen edificios que incluyan sistemas de telecomunicaciones.

19. Cada uno de estas normas funciona en conjunto con la 568-A. Cuando se diseña e instala cualquier sistema de telecomunicaciones, se deben revisar las normas adicionales como el código eléctrico nacional (NEC) de los E.U.A., o las leyes y previsiones locales como las especificaciones NOM (Norma Oficial Mexicana). Este documento se concentra en la norma 568-A y describe algunos de los elementos básicos de un sistema genérico de cableado, tipos de cable y algunas de sus ventajas y desventajas, así como prácticas y requisitos de instalación.

20. TIA/EIA TSB-72 GUIA PARA EL CABLEADO DE LA FIBRA ÓPTICA • Este estándar especifica el camino y conexión del hardware requerido para el sistema de cableado de fibra óptica y equipos localizados dentro del cuarto de telecomunicaciones o dentro del cuarto de equipos en el área de trabajo
