Er rørdelene for dårlig?

1. Er rørdelene for dårlig? Oddvar Stensrød Gjensidige forsikring

2. Risiko for å få skader er alltid til stede….

3. Hårek vet at det er viktig å være aktsom… Unngå skader

4. Vannskadeutvikling – (alle selskapene) utbetalinger i årene fra 1992 til 2010 Enorm økning rørskader, mye frostskader i 2010, (50% økning i kostnader)

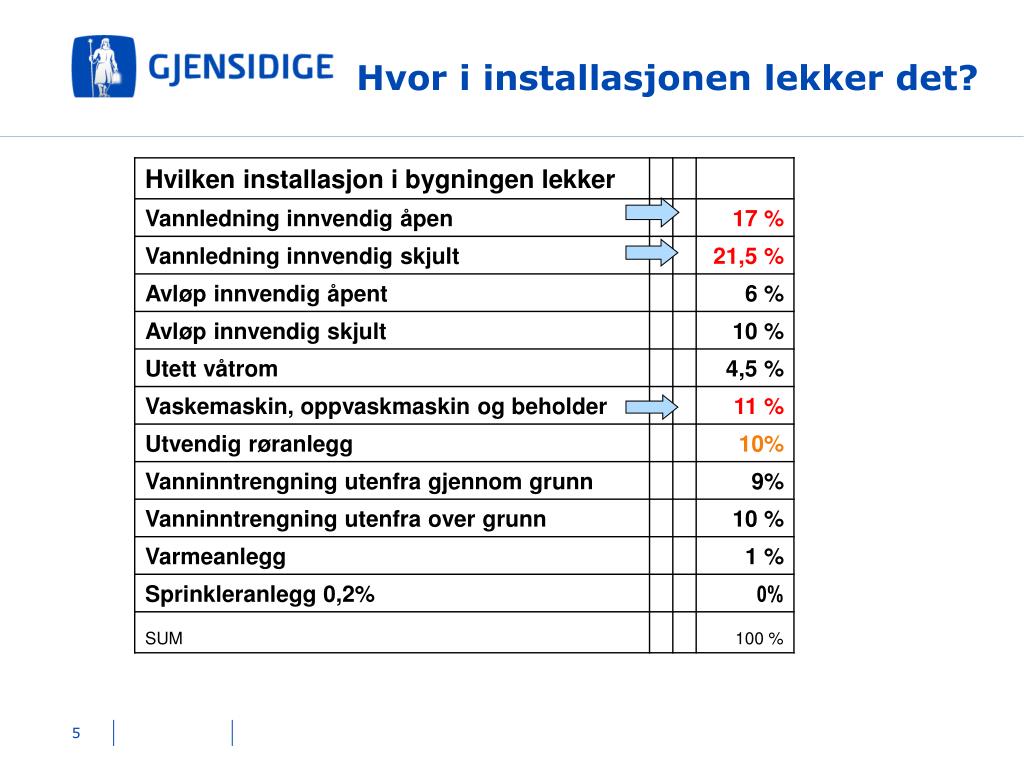

5. Hvor i installasjonen lekker det?

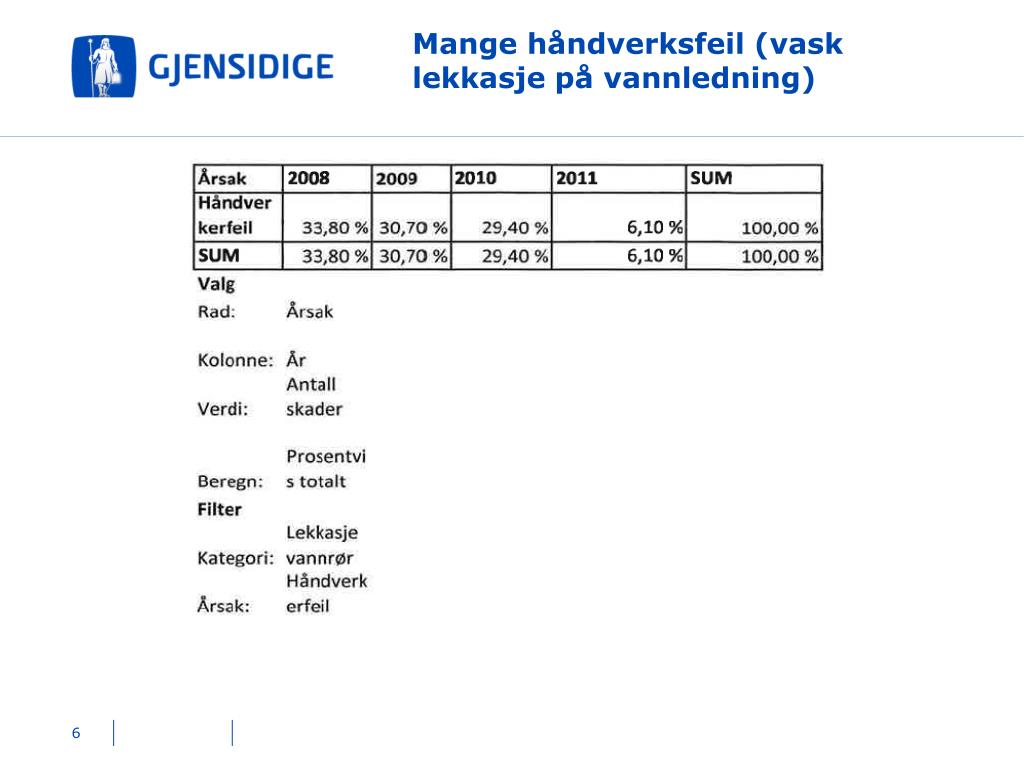

6. Mange håndverksfeil (vask lekkasje på vannledning)

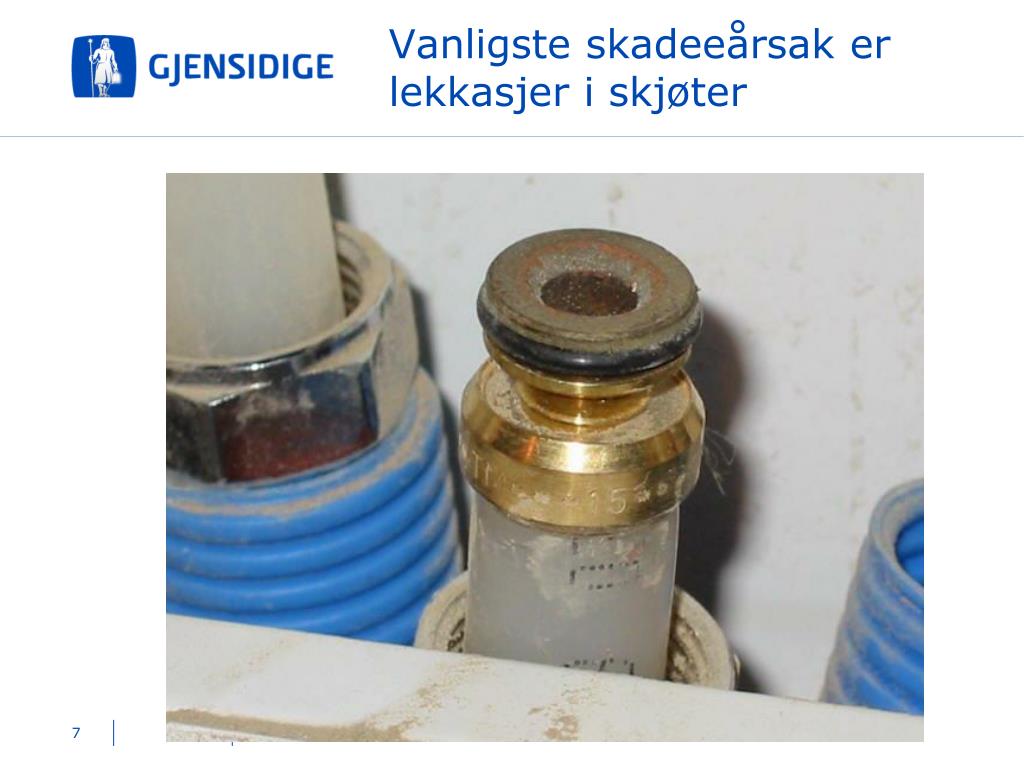

7. Vanligste skadeeårsak er lekkasjer i skjøter

8. …regressarbeidet i forsikringsetter fokus på håndverkerfeil • Hvorfor søker forsikringsselskapene regress hos håndverkeren? • - Å plassere ansvaret for skadene der det hører hjemme er god skadeforebygging • Rørleggere husker spesielt godt ”hvis det svir på • pungen” • - Riktig montering er viktig, men antallet skade der kuplingen sprekker er ikke veldig stort.

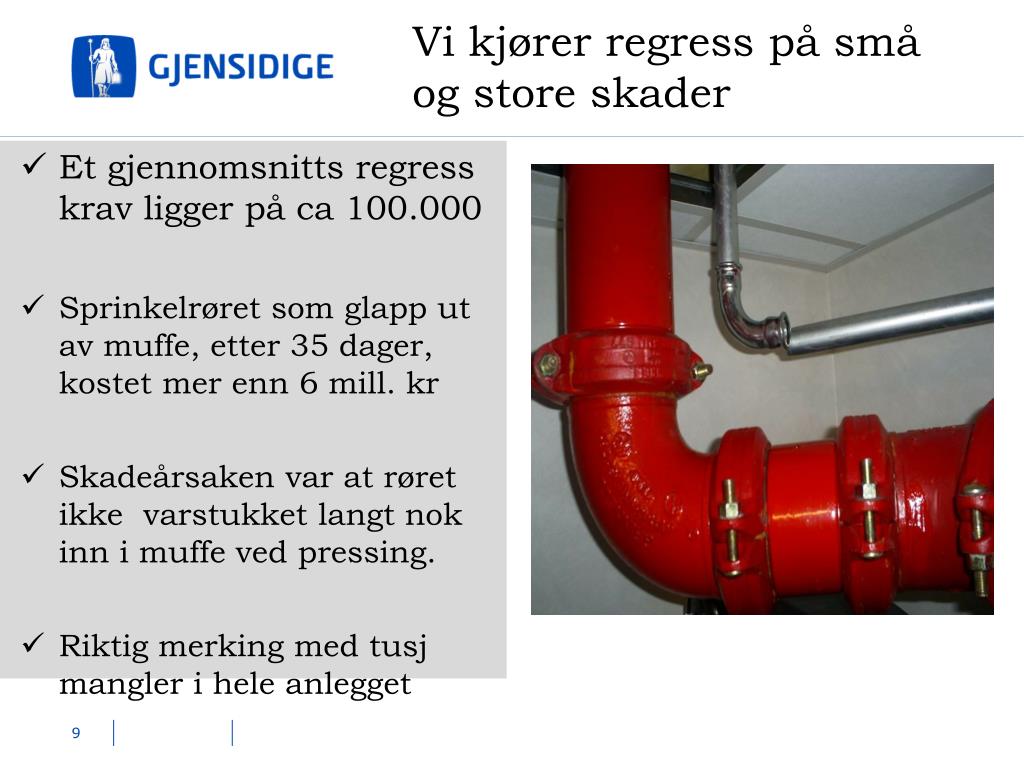

9. Vi kjører regress på små og store skader • Et gjennomsnitts regress krav ligger på ca 100.000 • Sprinkelrøret som glapp ut av muffe, etter 35 dager, kostet mer enn 6 mill. kr • Skadeårsaken var at røret ikke varstukket langt nok inn i muffe ved pressing. • Riktig merking med tusj mangler i hele anlegget

10. Den nye regress avdelinga i gjensidige er topp moderne….

12. 12

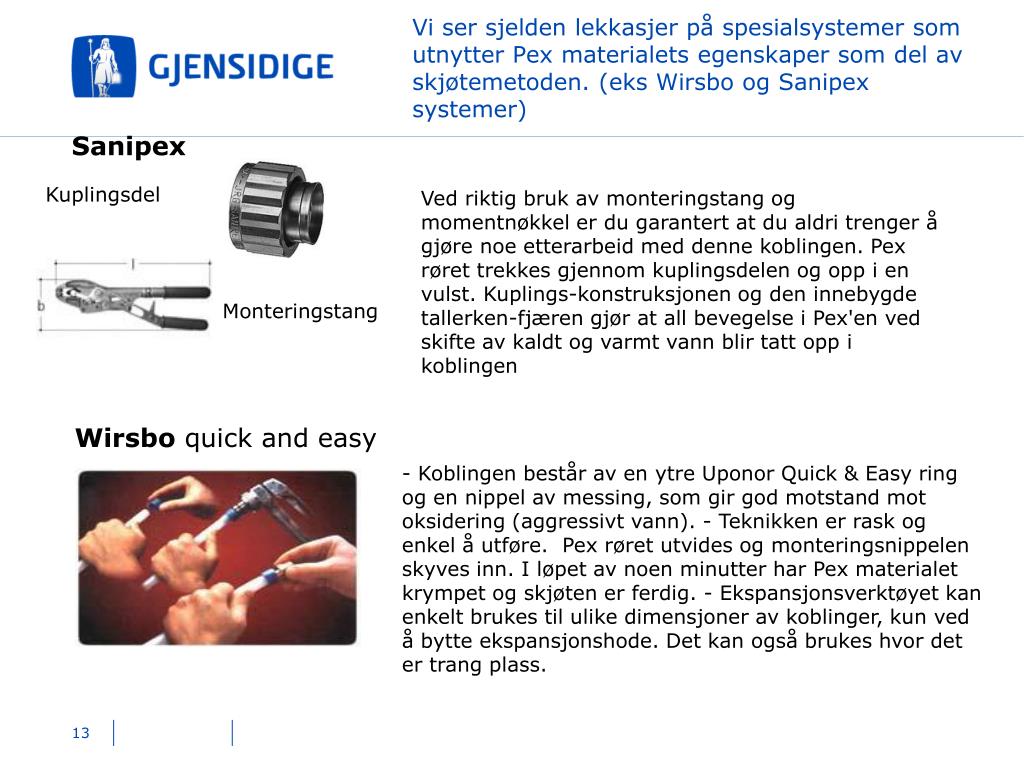

13. Vi ser sjelden lekkasjer på spesialsystemer som utnytter Pex materialets egenskaper som del av skjøtemetoden. (eks Wirsbo og Sanipex systemer) • Sanipex Kuplingsdel Ved riktig bruk av monteringstang og momentnøkkel er du garantert at du aldri trenger å gjøre noe etterarbeid med denne koblingen. Pex røret trekkes gjennom kuplingsdelen og opp i en vulst. Kuplings-konstruksjonen og den innebygde tallerken-fjæren gjør at all bevegelse i Pex'en ved skifte av kaldt og varmt vann blir tatt opp i koblingen Monteringstang Wirsbo quick and easy - Koblingen består av en ytre Uponor Quick & Easy ring og en nippel av messing, som gir god motstand mot oksidering (aggressivt vann). - Teknikken er rask og enkel å utføre.  Pex røret utvides og monteringsnippelen skyves inn. I løpet av noen minutter har Pex materialet krympet og skjøten er ferdig. - Ekspansjonsverktøyet kan enkelt brukes til ulike dimensjoner av koblinger, kun ved å bytte ekspansjonshode. Det kan også brukes hvor det er trang plass.

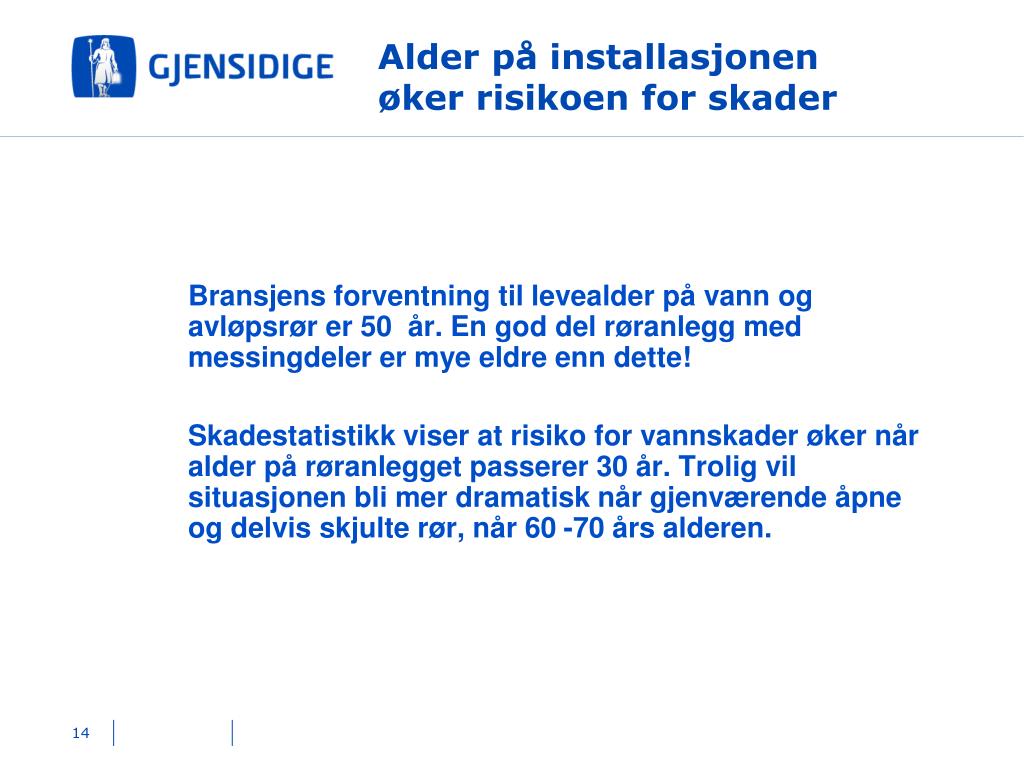

14. Alder på installasjonen øker risikoen for skader • Bransjens forventning til levealder på vann og avløpsrør er 50 år. En god del røranlegg med messingdeler er mye eldre enn dette! • Skadestatistikk viser at risiko for vannskader øker når alder på røranlegget passerer 30 år. Trolig vil situasjonen bli mer dramatisk når gjenværende åpne og delvis skjulte rør, når 60 -70 års alderen.

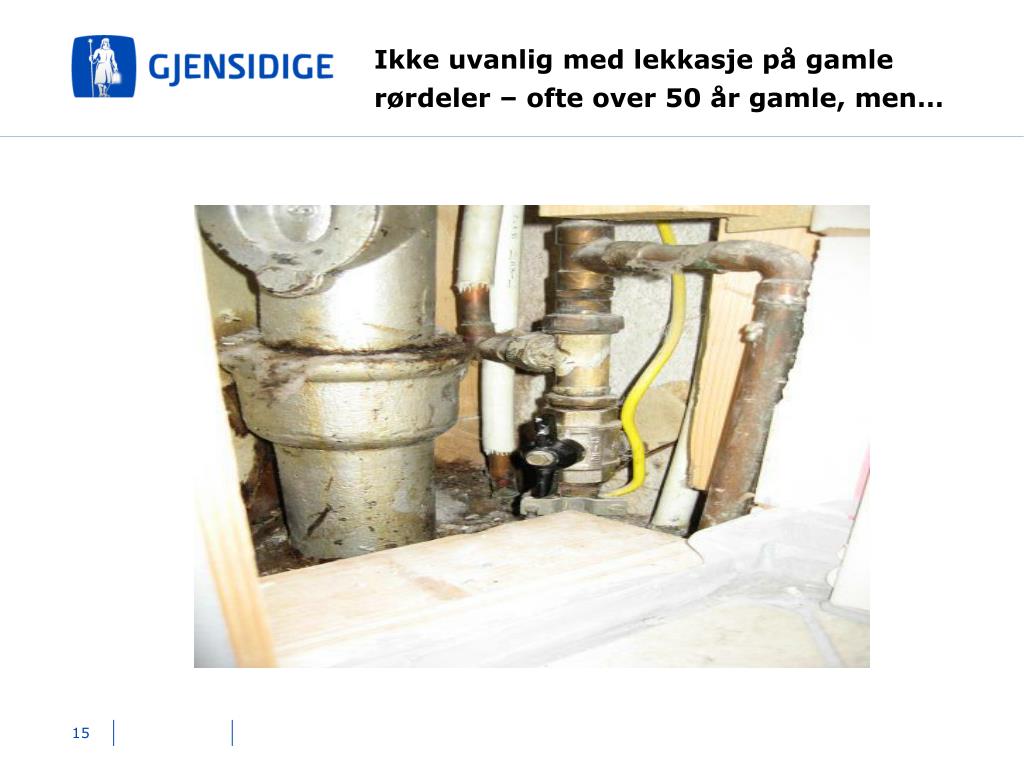

15. Ikke uvanlig med lekkasje på gamle • rørdeler – ofte over 50 år gamle, men…

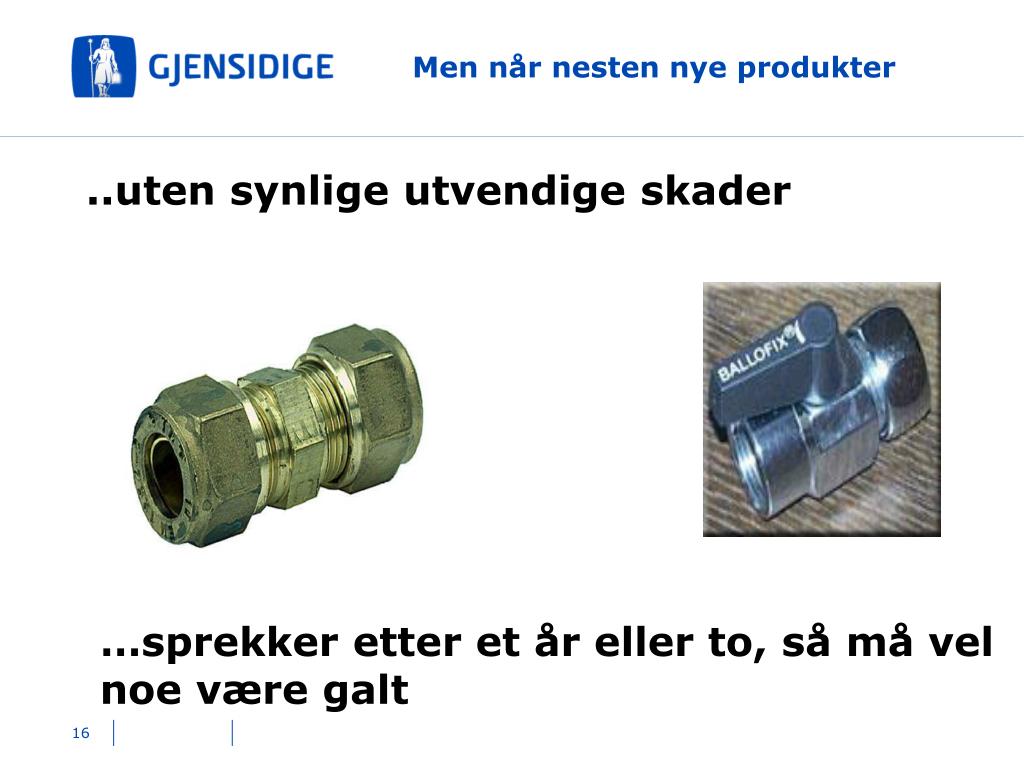

16. Men når nesten nye produkter ..uten synlige utvendige skader …sprekker etter et år eller to, så må vel noe være galt

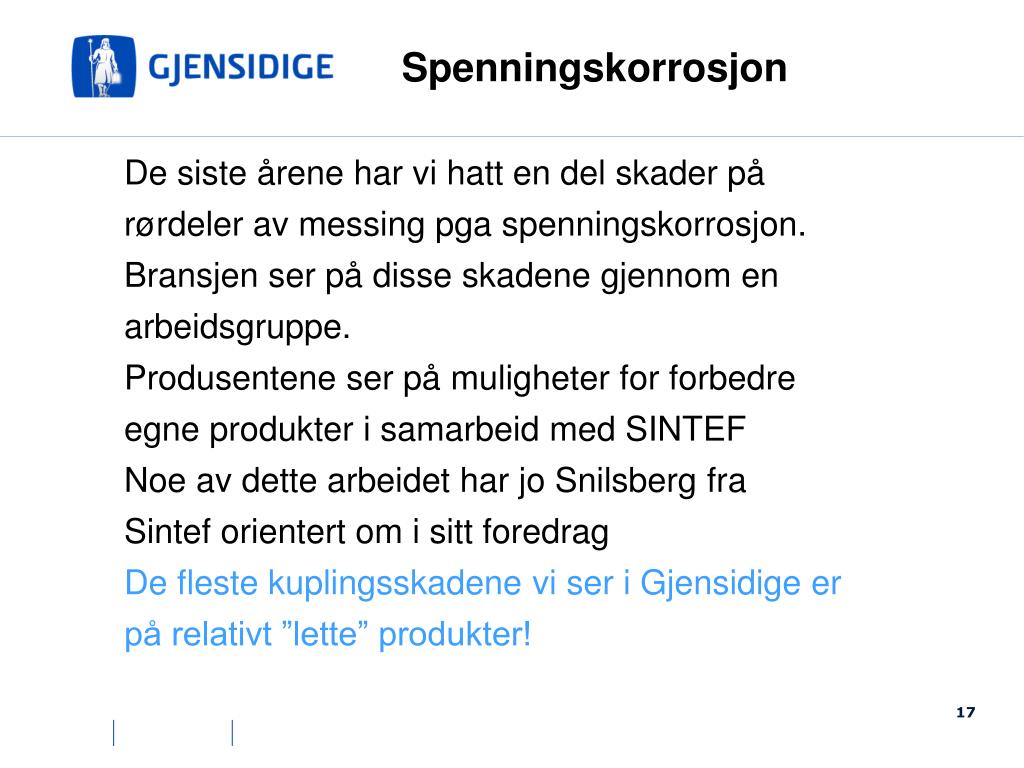

17. Spenningskorrosjon 17 De siste årene har vi hatt en del skader på rørdeler av messing pga spenningskorrosjon. Bransjen ser på disse skadene gjennom en arbeidsgruppe. Produsentene ser på muligheter for forbedre egne produkter i samarbeid med SINTEF Noe av dette arbeidet har jo Snilsberg fra Sintef orientert om i sitt foredrag De fleste kuplingsskadene vi ser i Gjensidige er på relativt ”lette” produkter!

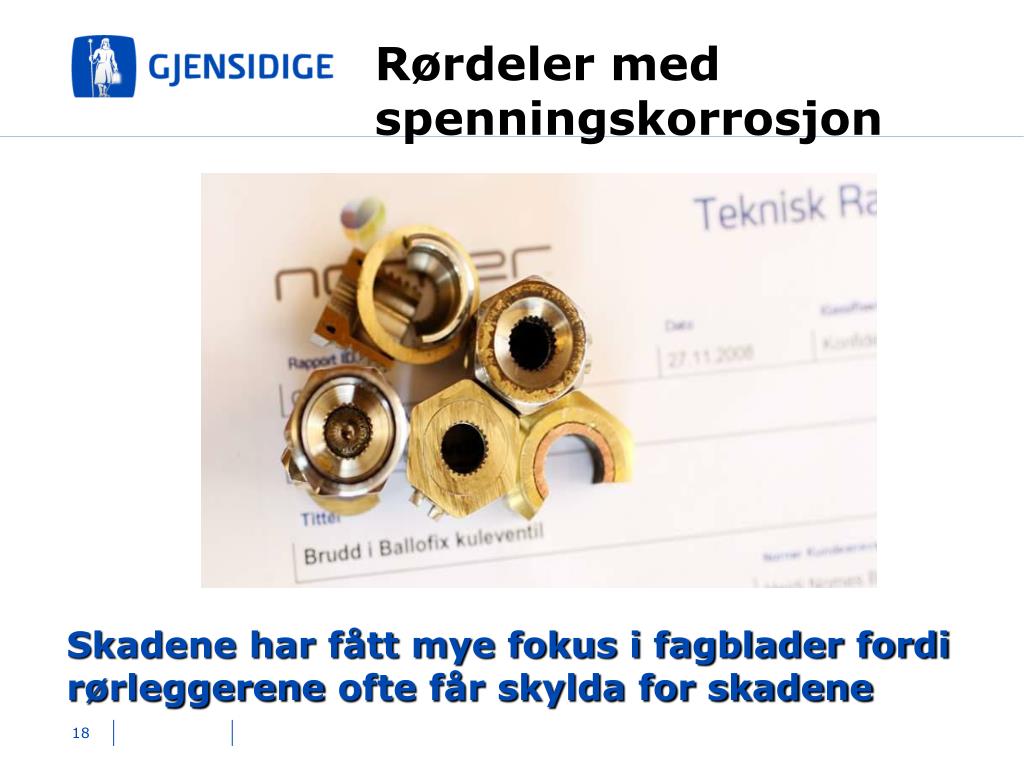

18. Skadene har fått mye fokus i fagblader fordi rørleggerene ofte får skylda for skadene • Rørdeler med spenningskorrosjon

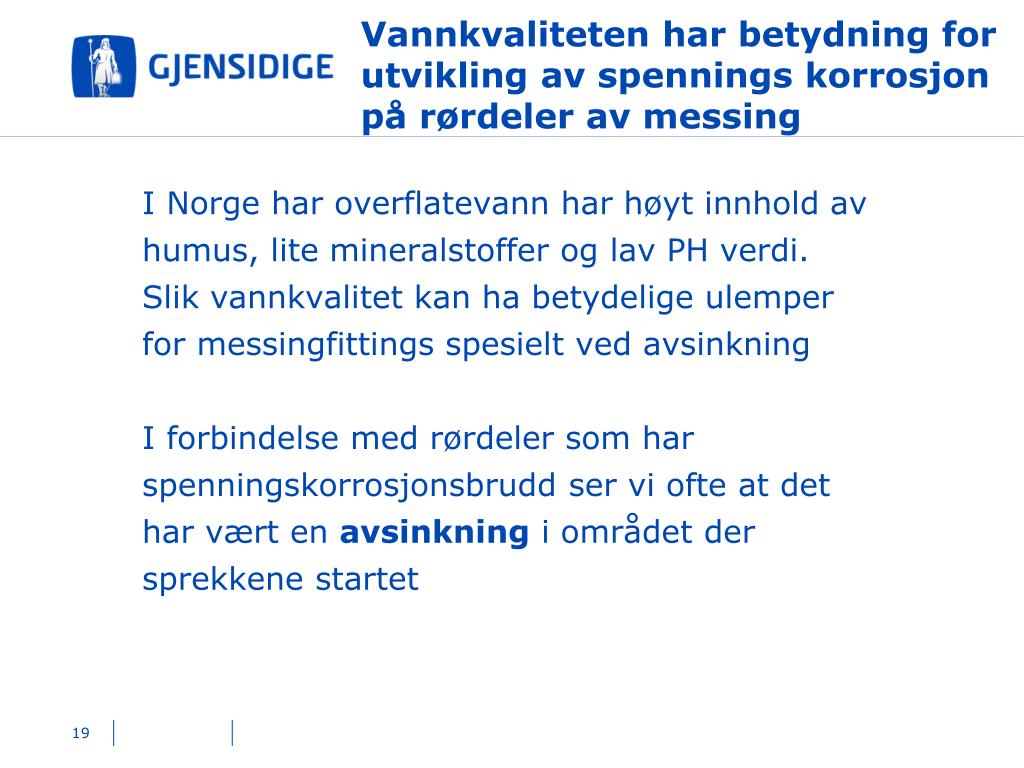

19. Vannkvaliteten har betydning for utvikling av spennings korrosjon på rørdeler av messing 19 I Norge har overflatevann har høyt innhold av humus, lite mineralstoffer og lav PH verdi. Slik vannkvalitet kan ha betydelige ulemper for messingfittings spesielt ved avsinkning I forbindelse med rørdeler som har spenningskorrosjonsbrudd ser vi ofte at det har vært en avsinkning i området der sprekkene startet

20. Vannalyse fra Beitostølen, hvor vi har hatt mange tilfeller av spenningskorrosjon 20 • Vannet på Beitostølen er: • mineralfattig og innebærer stor korrosjonsrisiko • ikke ulikt vannet som var i Oslo) • det ikke skjer utfelling av kalk • det dannes ikke beskyttende korrosjonsbelegg innvendig • Typiske vannprøver viser…. • Ph-verdi: Prøveresultat 6.6 – Ønsket verdi 7.5 – 8.0 • (Lave verdier innebære risiko for korrosjonsskader) • Hardhet Prøven viser 0.23 °dH • Vannets hardhet i tyska grader : °dH = 0 -2 Mycket mjukt • Alkalitet HCO3 :Prøven viser 6.5 mg/l = ønsket verdi over 60 mg/l • Vannet er svært korrosivt

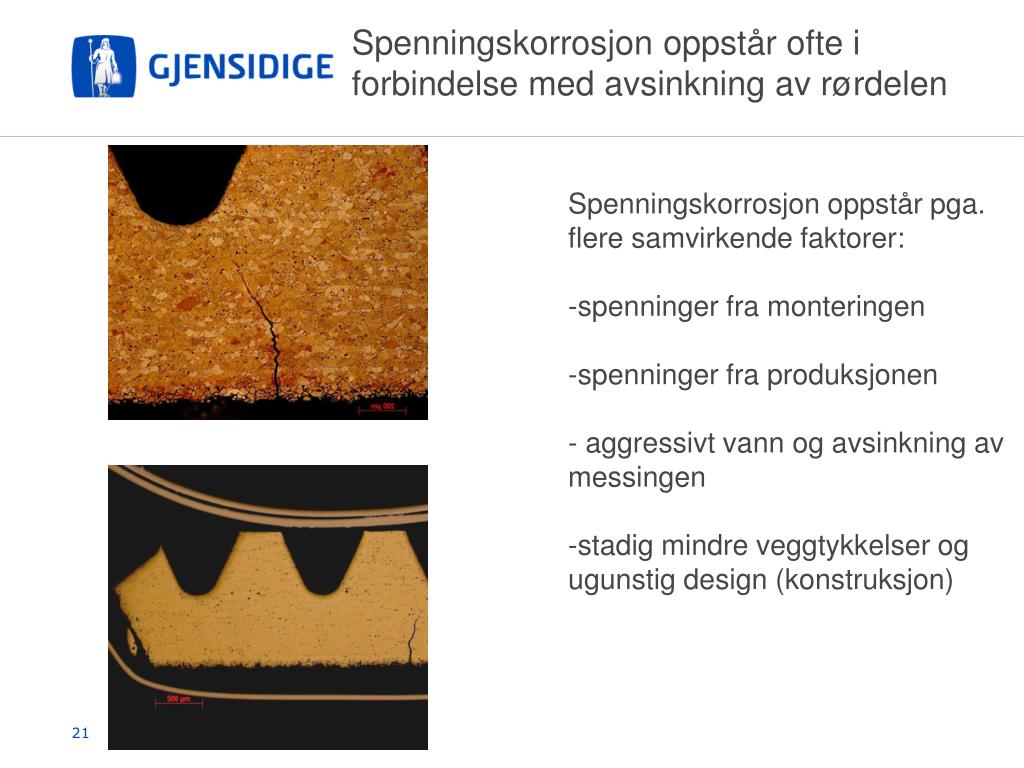

21. Spenningskorrosjon oppstår ofte i forbindelse med avsinkning av rørdelen Spenningskorrosjon oppstår pga. flere samvirkende faktorer:-spenninger fra monteringen-spenninger fra produksjonen- aggressivt vann og avsinkning av messingen-stadig mindre veggtykkelser og ugunstig design (konstruksjon)

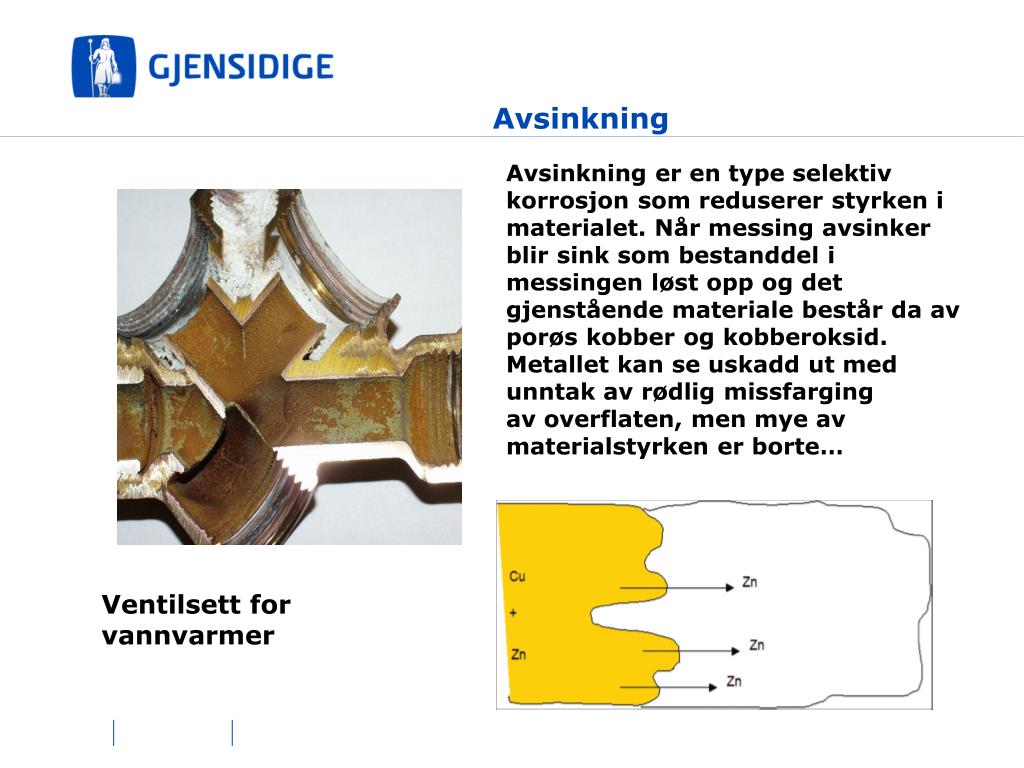

22. Avsinkning Avsinkning er en type selektiv korrosjon som reduserer styrken i materialet. Når messing avsinker blir sink som bestanddel i messingen løst opp og det gjenstående materiale består da av porøs kobber og kobberoksid. Metallet kan se uskadd ut med unntak av rødlig missfarging av overflaten, men mye av materialstyrken er borte… Ventilsett for vannvarmer

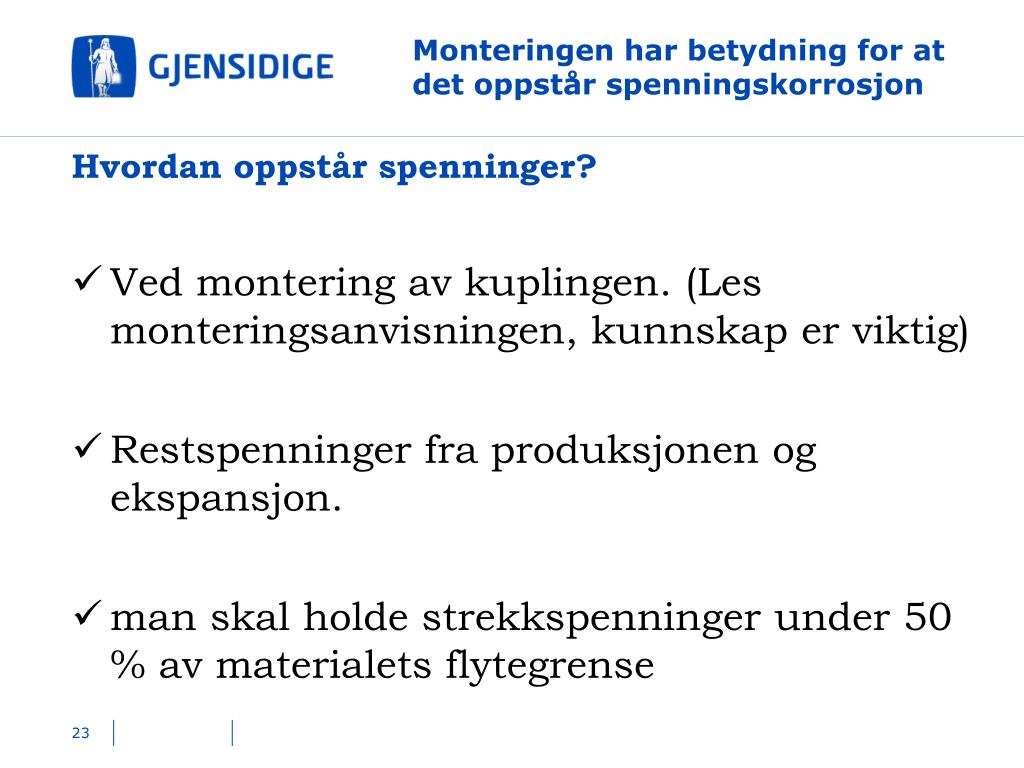

23. Monteringen har betydning for at det oppstår spenningskorrosjon 23 • Hvordan oppstår spenninger? • Ved montering av kuplingen. (Les monteringsanvisningen, kunnskap er viktig) • Restspenninger fra produksjonen og ekspansjon. • man skal holde strekkspenninger under 50 % av materialets flytegrense

24. Mange rørleggere er oppgitt…

25. Rørleggermestrene Thomas og Harald har hatt sin del av skadene på grunn av spenningskorrosjon… …..det er en tikkende vannskadebombe, sier de i kor

26. Eks på skader: Gjensidige har de siste årene fått inn en del skader som skyldes spenningskorrosjon. Mange av disse har hatt sprekker i siste rørgjenge som har vært belastet ved tilskruing. Vi har også hatt en god skader på hettemuttere (avsinkning) og rørdeler med liten godstykkelse. (ikke krav) Vi ser også endel skader der det er tydelig at det er brukt både store tenger og muskler Bunnen i rørkappen var presset ut pga av hard tiltrekking mot pakningen Godstykkelsen her var omkring 1,7 millimeter. Konklusjon: rørleggerfeil, overbelastning ved montering

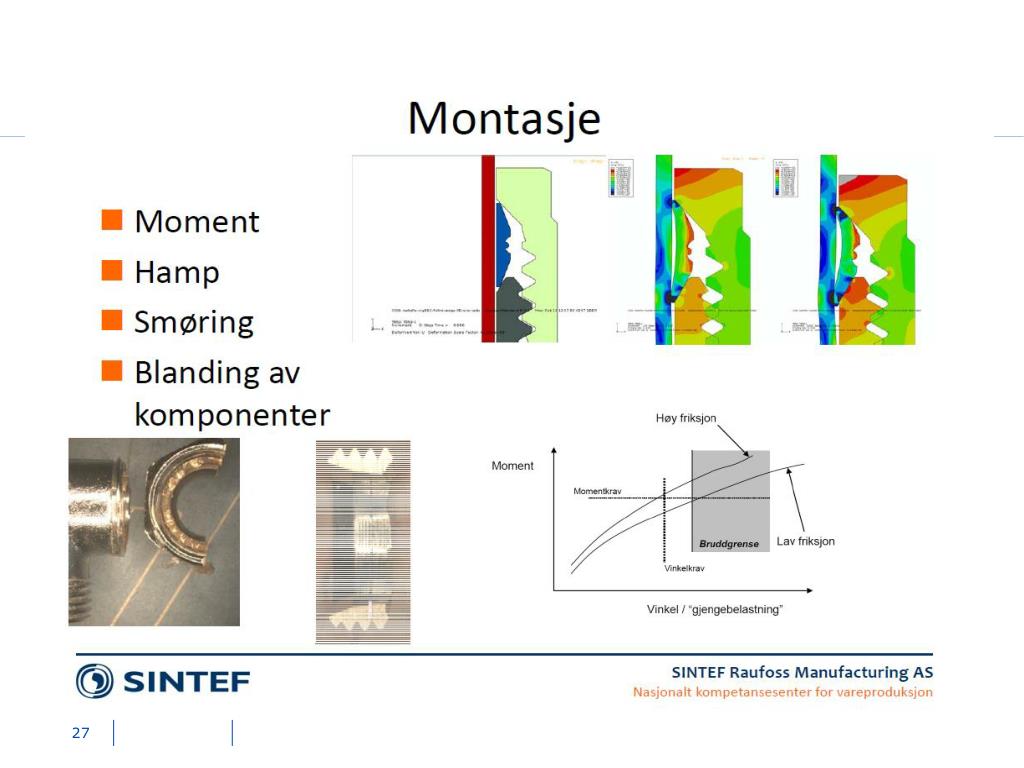

27. 27

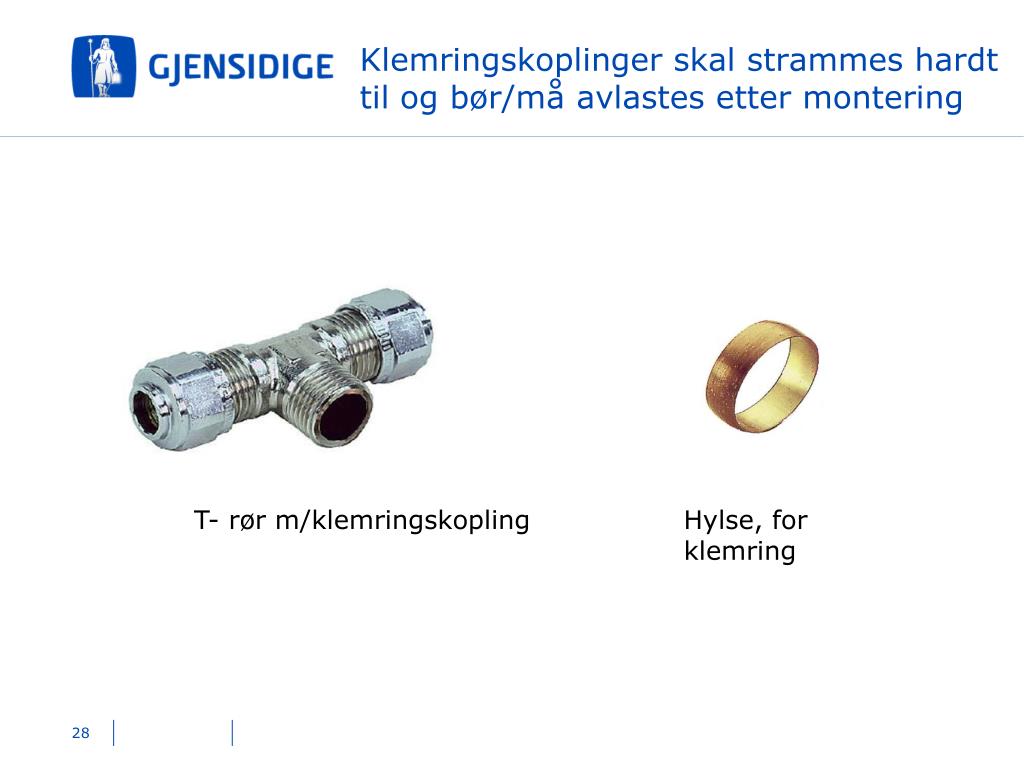

28. Klemringskoplinger skal strammes hardt til og bør/må avlastes etter montering T- rør m/klemringskopling Hylse, for klemring

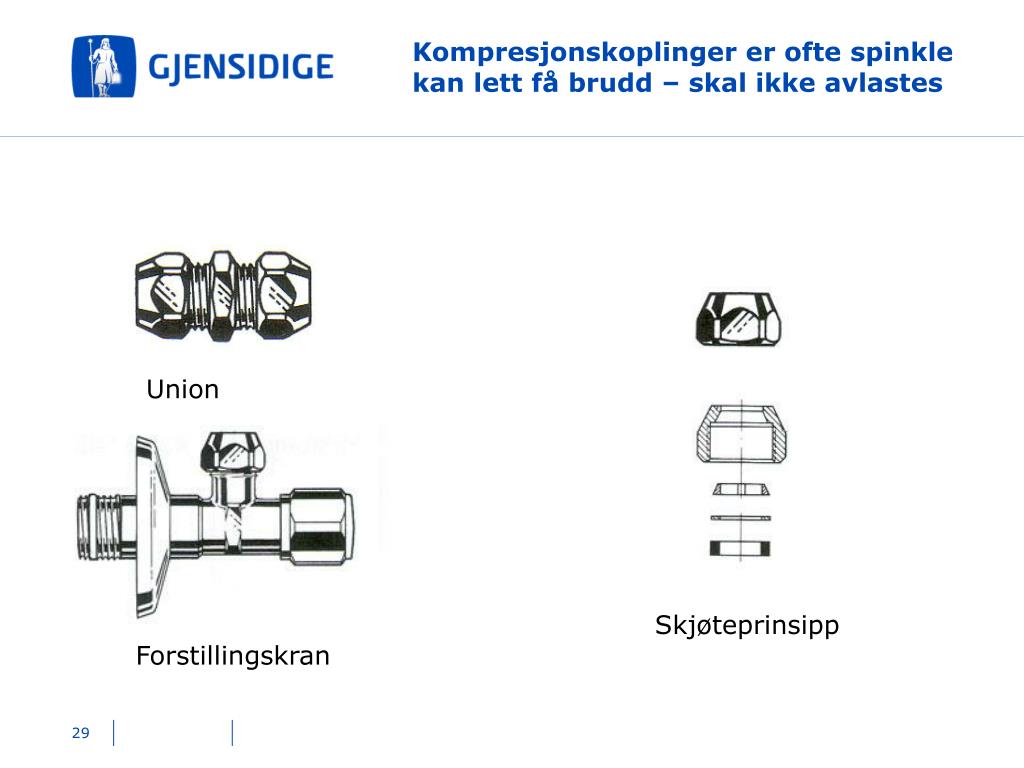

29. Kompresjonskoplinger er ofte spinkle kan lett få brudd – skal ikke avlastes Union Skjøteprinsipp Forstillingskran

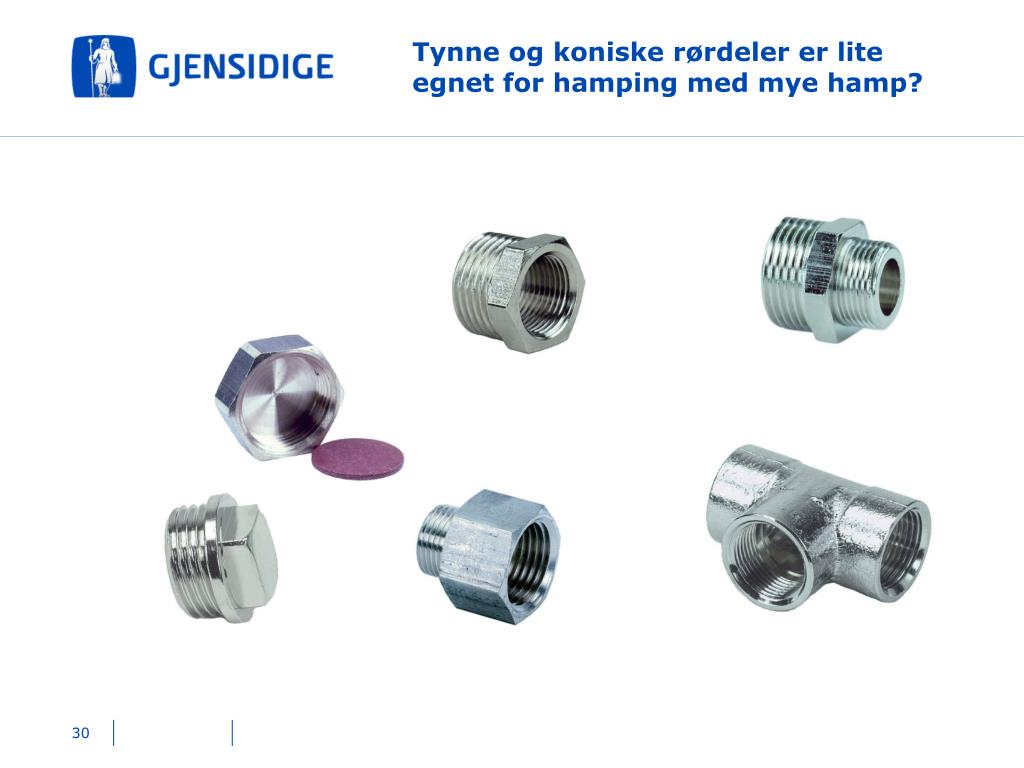

30. Tynne og koniske rørdeler er lite egnet for hamping med mye hamp?

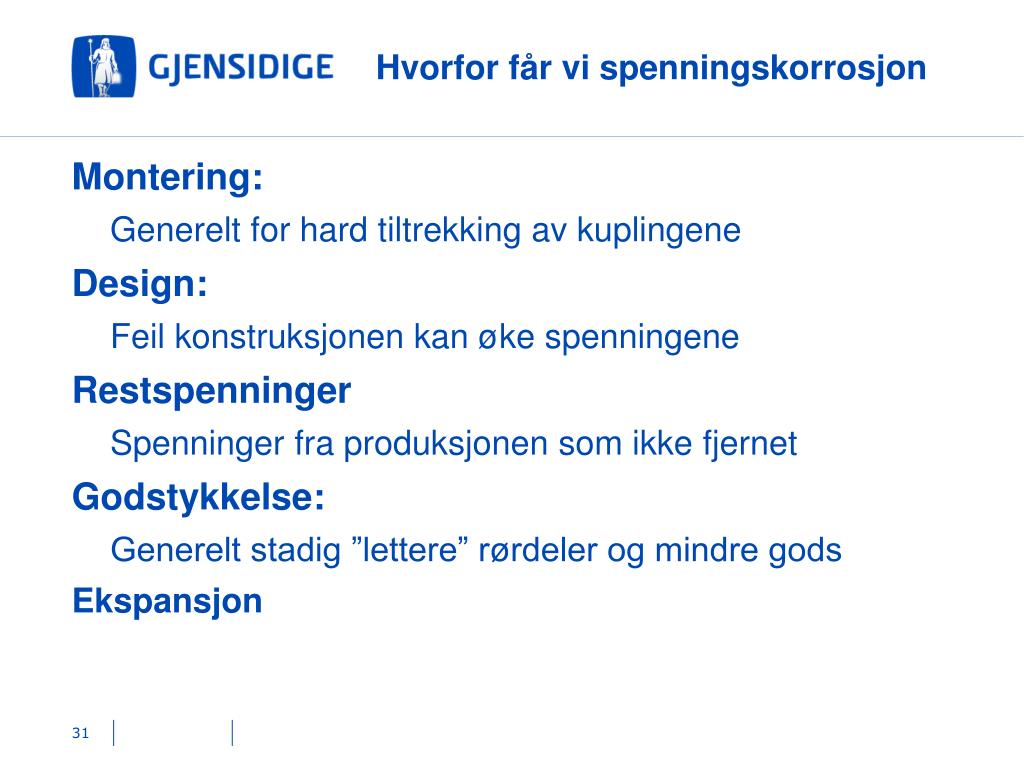

31. Hvorfor får vi spenningskorrosjon Montering: • Generelt for hard tiltrekking av kuplingene • Design: • Feil konstruksjonen kan øke spenningene • Restspenninger • Spenninger fra produksjonen som ikke fjernet • Godstykkelse: • Generelt stadig ”lettere” rørdeler og mindre gods • Ekspansjon

32. Tykkelsen på rørdelen har stor betydning for spenningsnivået etter montering Ved å øke veggtykkelsen fra 1 millimeter til 2 millimeter (diameter 15 millimeter) så reduseres den teoretiske spenningen i materialet ved belastning/tiltrekking til nær halvparten av de opprinnelige spenninger.

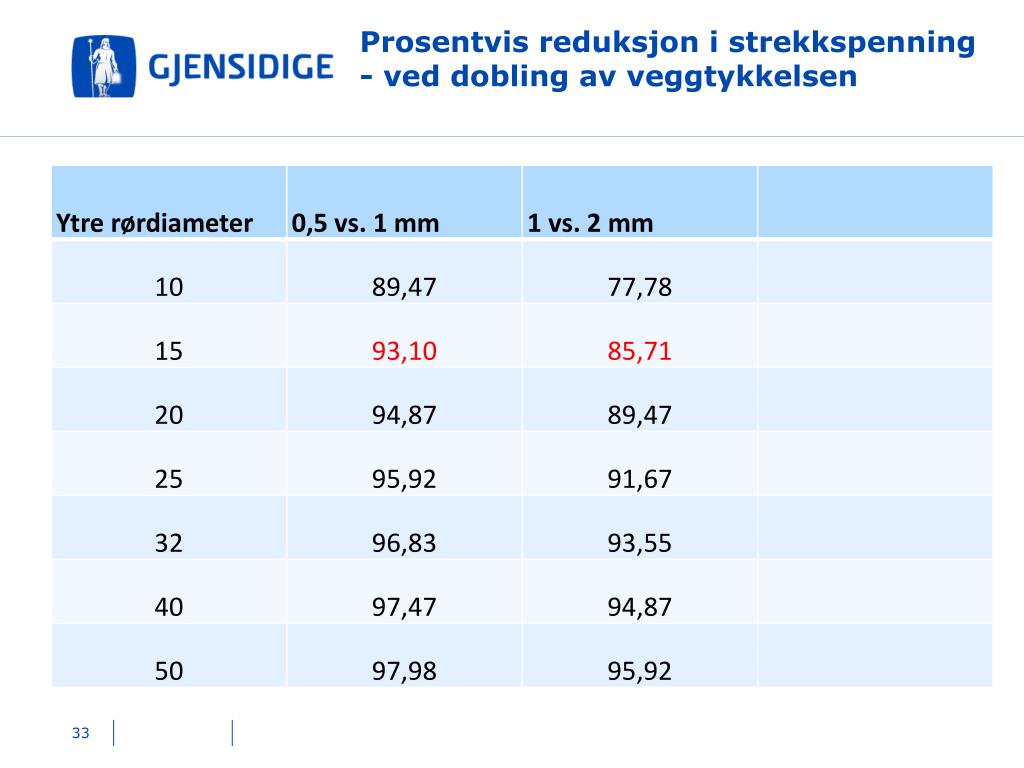

33. Prosentvis reduksjon i strekkspenning - ved dobling av veggtykkelsen

35. Gode råd ved montering. • Avlastning av klemringskoplinger : • Skrus først hardt til slik at hylsen fester seg • Avlastes • Skrus så normalt til • Dette gjelder ikke klemringskopling (med pakning) • Koniske gjenger skal normalt ikke hampes • Pass på dette ved bruk av rørdeler • Ved hamping av rørdeler legg på hampen/tynt riktig • Bruk erfaring (ikke for mye krefter) ved tilskruing • Unngå produkter som ”gir” seg ved tiltrekking • Velg tykkere rørdeler dersom du er i tvil • Ikke bland produkter (kropper, muttere, og hylser)

39. …….evt. en Hårek til

40. 40

41. 41
