  1. Tranzystor Miłosz Andrzejewski IE

  2. Tranzystor

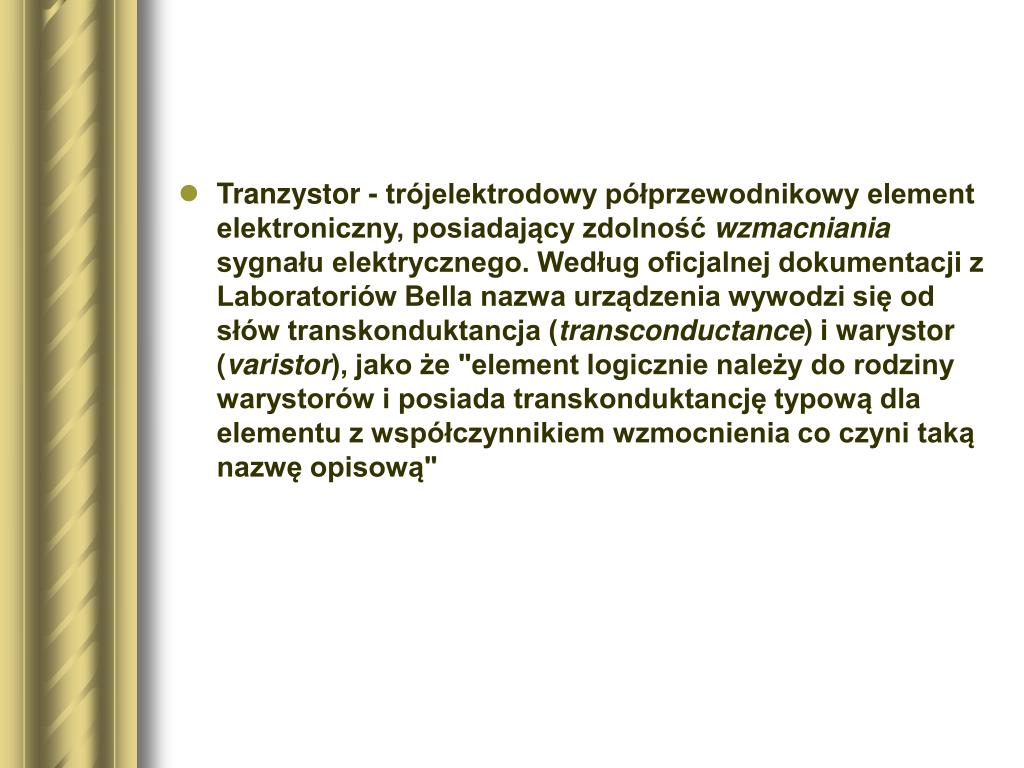

  3. Tranzystor - trójelektrodowy półprzewodnikowy element elektroniczny, posiadający zdolność wzmacniania sygnału elektrycznego. Według oficjalnej dokumentacji z Laboratoriów Bella nazwa urządzenia wywodzi się od słów transkonduktancja (transconductance) i warystor (varistor), jako że "element logicznie należy do rodziny warystorów i posiada transkonduktancję typową dla elementu z współczynnikiem wzmocnienia co czyni taką nazwę opisową"

  4. Historia • Pierwsze trzy patenty tranzystora zostały udzielone w 1928 r. w Niemczech Juliusowi Edgarowi Lilienfeldowi. On jednak prawdopodobnie nie wykorzystał swoich projektów i tranzystora nie skonstruował - dopiero eksperyment przeprowadzony w latach 90. XX wieku wykazał, że jeden z nich działałby prawidłowo. • Pierwszy tranzystor został skonstruowany 16 grudnia 1947 roku w laboratoriach firmy Bell Telephone Laboratories. Wynalazcami są John Bardeen, Walter Houser Brattain oraz William Bradford Shockley, za co otrzymali Nagrodę Nobla z fizyki w 1956. • Pierwszym tranzystorem produkowanym w małych ilościach w Polsce był tranzystor ostrzowy TC1. Pierwszymi produkowanymi na skalę przemysłową przez Tewę były germanowe tranzystory stopowe TG1 i TG2.

  5. Replika pierwszego tranzystora

  6. Znaczenie • Wynalezienie tranzystora uważa się za przełom w elektronice, zastąpił on bowiem duże, zawodne lampy elektronowe, dając początek coraz większej miniaturyzacji przyrządów i urządzeń elektronicznych, zwłaszcza że dzięki mniejszemu poborowi mocy można było zmniejszyć też współpracujące z tranzystorami elementy bierne.

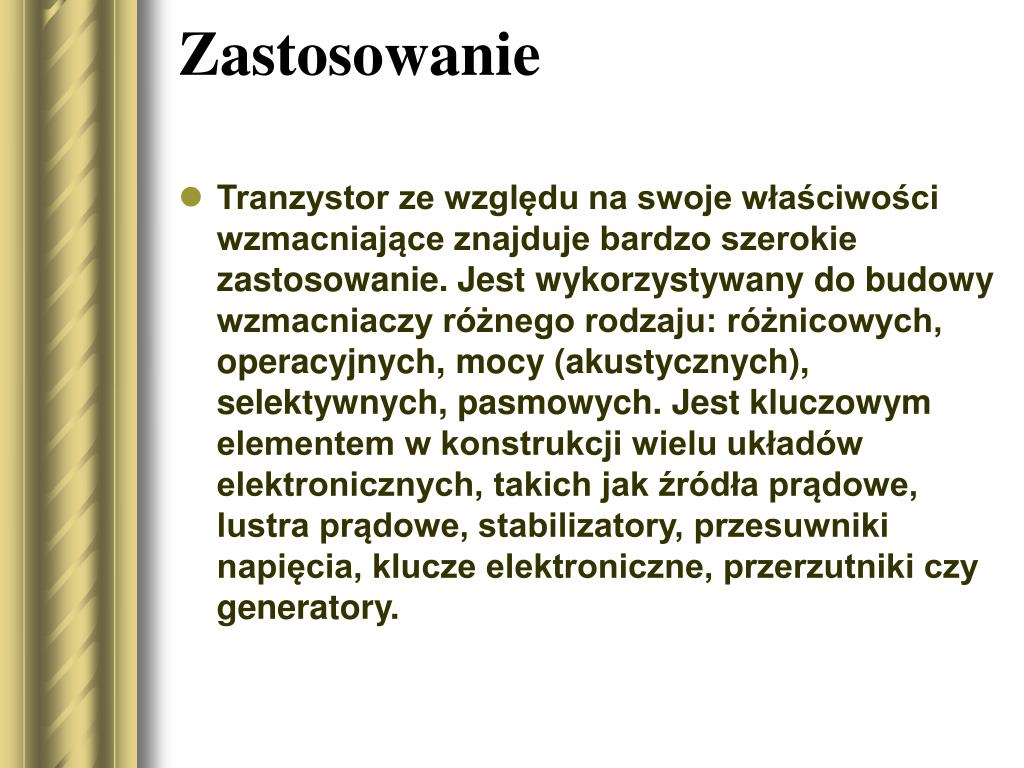

  7. Zastosowanie • Tranzystor ze względu na swoje właściwości wzmacniające znajduje bardzo szerokie zastosowanie. Jest wykorzystywany do budowy wzmacniaczy różnego rodzaju: różnicowych, operacyjnych, mocy (akustycznych), selektywnych, pasmowych. Jest kluczowym elementem w konstrukcji wielu układów elektronicznych, takich jak źródła prądowe, lustra prądowe, stabilizatory, przesuwniki napięcia, klucze elektroniczne, przerzutniki czy generatory.

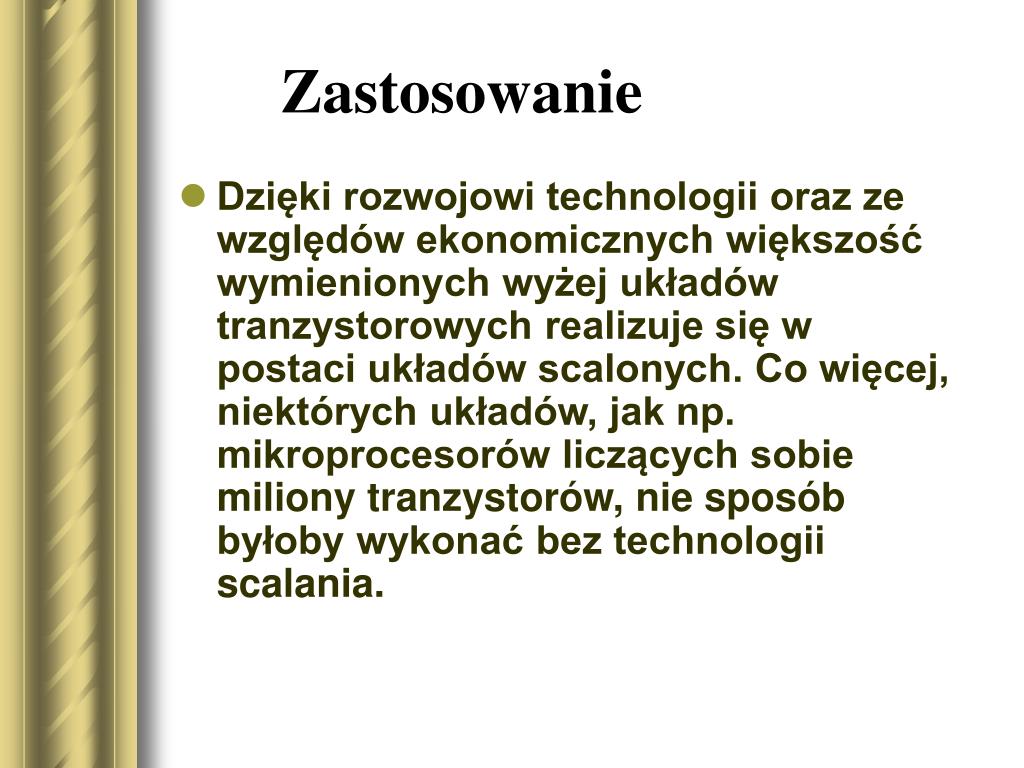

  8. Zastosowanie • Dzięki rozwojowi technologii oraz ze względów ekonomicznych większość wymienionych wyżej układów tranzystorowych realizuje się w postaci układów scalonych. Co więcej, niektórych układów, jak np. mikroprocesorów liczących sobie miliony tranzystorów, nie sposób byłoby wykonać bez technologii scalania.

  9. Wyróżnia się dwie główne grupy tranzystorów • Wyróżnia się dwie główne grupy tranzystorów, różniące się zasadniczo zasadą działania. • Tranzystory bipolarne, w których prąd wyjściowy jest funkcją prądu wejściowego (sterowanie prądowe). • Tranzystory unipolarne (tranzystory polowe), w których prąd wyjściowy jest funkcją napięcia (sterowanie napięciowe).

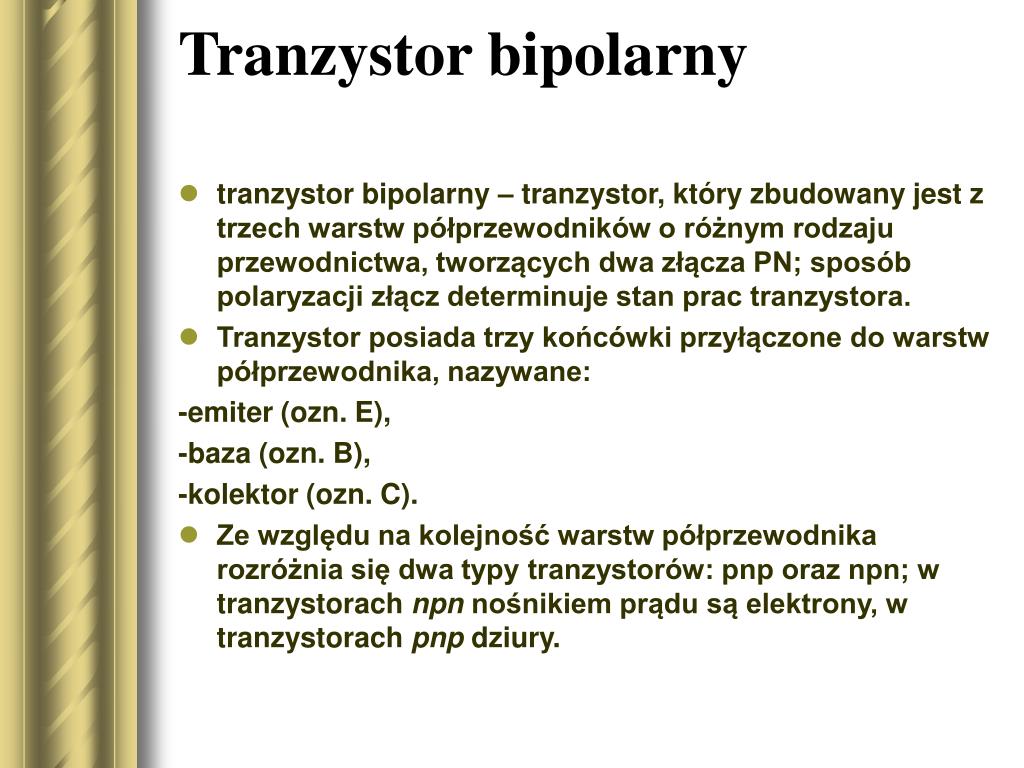

  10. Tranzystor bipolarny • tranzystor bipolarny – tranzystor, który zbudowany jest z trzech warstw półprzewodników o różnym rodzaju przewodnictwa, tworzących dwa złącza PN; sposób polaryzacji złącz determinuje stan prac tranzystora. • Tranzystor posiada trzy końcówki przyłączone do warstw półprzewodnika, nazywane: -emiter (ozn. E), -baza (ozn. B), -kolektor (ozn. C). • Ze względu na kolejność warstw półprzewodnika rozróżnia się dwa typy tranzystorów: pnp oraz npn; w tranzystorach npn nośnikiem prądu są elektrony, w tranzystorach pnp dziury.

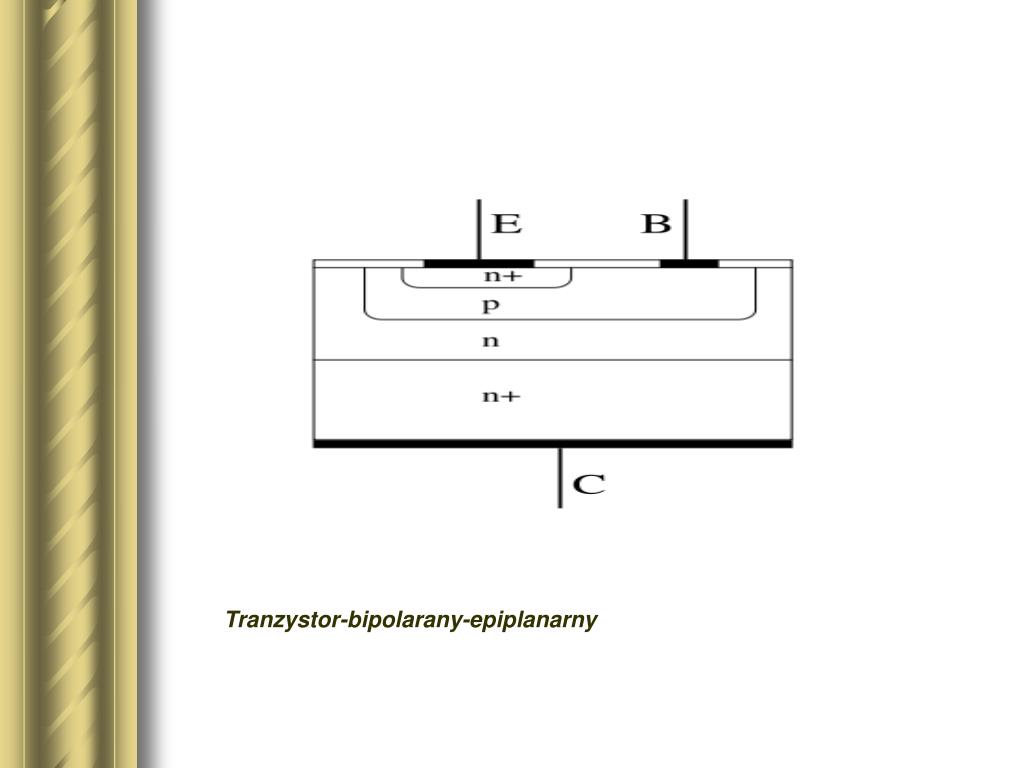

  11. Tranzystor-bipolarany-epiplanarny

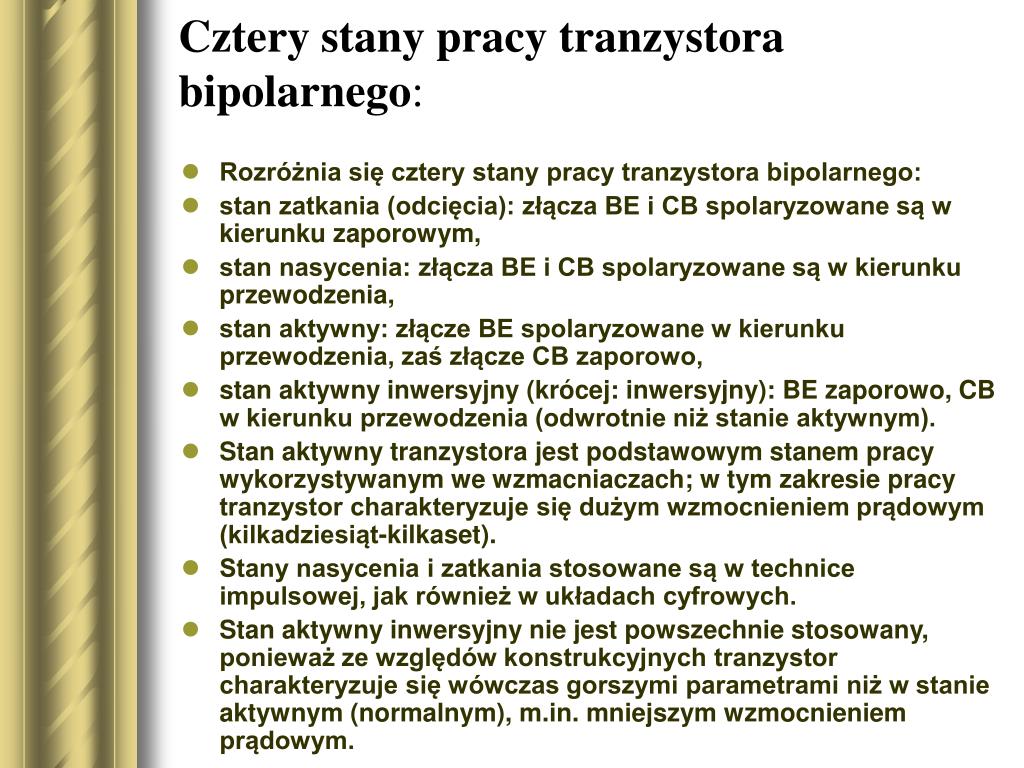

  12. Cztery stany pracy tranzystora bipolarnego: • Rozróżnia się cztery stany pracy tranzystora bipolarnego: • stan zatkania (odcięcia): złącza BE i CB spolaryzowane są w kierunku zaporowym, • stan nasycenia: złącza BE i CB spolaryzowane są w kierunku przewodzenia, • stan aktywny: złącze BE spolaryzowane w kierunku przewodzenia, zaś złącze CB zaporowo, • stan aktywny inwersyjny (krócej: inwersyjny): BE zaporowo, CB w kierunku przewodzenia (odwrotnie niż stanie aktywnym). • Stan aktywny tranzystora jest podstawowym stanem pracy wykorzystywanym we wzmacniaczach; w tym zakresie pracy tranzystor charakteryzuje się dużym wzmocnieniem prądowym (kilkadziesiąt-kilkaset). • Stany nasycenia i zatkania stosowane są w technice impulsowej, jak również w układach cyfrowych. • Stan aktywny inwersyjny nie jest powszechnie stosowany, ponieważ ze względów konstrukcyjnych tranzystor charakteryzuje się wówczas gorszymi parametrami niż w stanie aktywnym (normalnym), m.in. mniejszym wzmocnieniem prądowym.

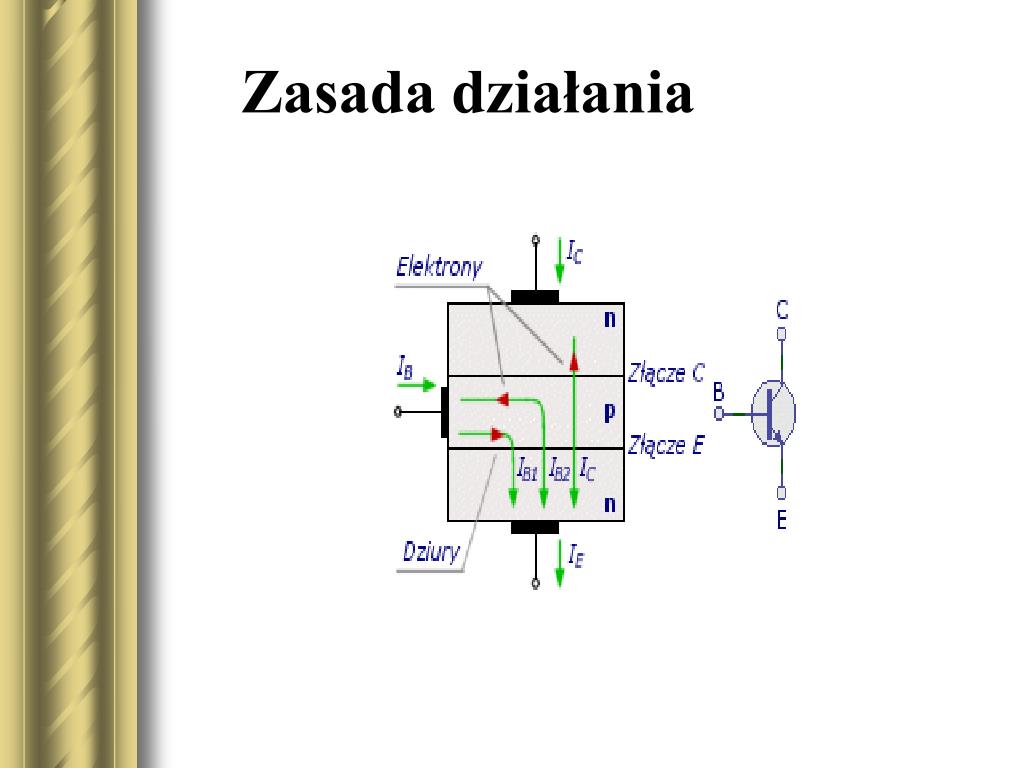

  13. Zasada działania

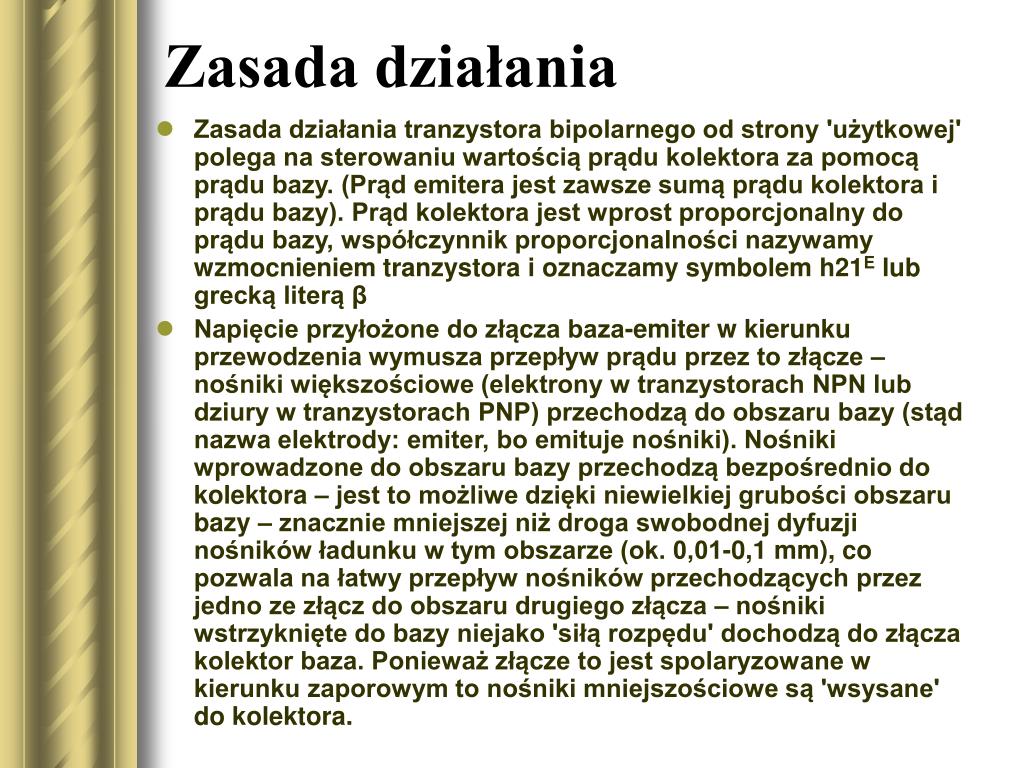

  14. Zasada działania • Zasada działania tranzystora bipolarnego od strony 'użytkowej' polega na sterowaniu wartością prądu kolektora za pomocą prądu bazy. (Prąd emitera jest zawsze sumą prądu kolektora i prądu bazy). Prąd kolektora jest wprost proporcjonalny do prądu bazy, współczynnik proporcjonalności nazywamy wzmocnieniem tranzystora i oznaczamy symbolem h21E lub grecką literą β • Napięcie przyłożone do złącza baza-emiter w kierunku przewodzenia wymusza przepływ prądu przez to złącze – nośniki większościowe (elektrony w tranzystorach NPN lub dziury w tranzystorach PNP) przechodzą do obszaru bazy (stąd nazwa elektrody: emiter, bo emituje nośniki). Nośniki wprowadzone do obszaru bazy przechodzą bezpośrednio do kolektora – jest to możliwe dzięki niewielkiej grubości obszaru bazy – znacznie mniejszej niż droga swobodnej dyfuzji nośników ładunku w tym obszarze (ok. 0,01-0,1 mm), co pozwala na łatwy przepływ nośników przechodzących przez jedno ze złącz do obszaru drugiego złącza – nośniki wstrzyknięte do bazy niejako 'siłą rozpędu' dochodzą do złącza kolektor baza. Ponieważ złącze to jest spolaryzowane w kierunku zaporowym to nośniki mniejszościowe są 'wsysane' do kolektora.

  15. Parametry dla przykładowych tranzystorów.

  16. Tranzystor polowy, tranzystor unipolarny • Tranzystor polowy, tranzystor unipolarny, FET (ang. Field Effect Transistor) - tranzystor, w którym sterowanie prądem odbywa się za pomocą pola elektrycznego. • Zasadniczą częścią tranzystora polowego jest kryształ odpowiednio domieszkowanego półprzewodnika z dwiema elektrodami: źródłem (symbol S od angielskiej nazwy source) i drenem (D, drain). Pomiędzy nimi tworzy się tzw. kanał, którym płynie prąd. Wzdłuż kanału umieszczona jest trzecia elektroda, zwana bramką (G, gate). W tranzystorach epiplanarnych, jak również w przypadku układów scalonych, w których wytwarza się wiele tranzystorów na wspólnym krysztale, wykorzystuje się jeszcze czwartą elektrodę, tzw. podłoże (B, bulk albo body), służącą do odpowiedniej polaryzacji podłoża.

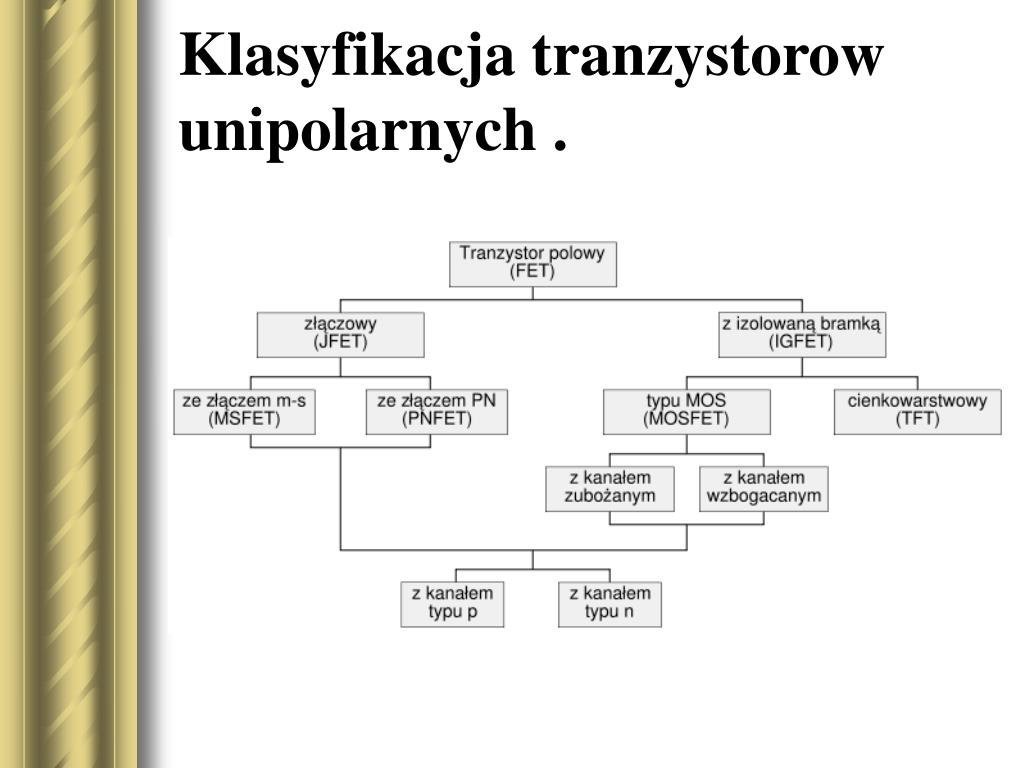

  17. Klasyfikacja tranzystorow unipolarnych .
