  1. 美国邦纳BLC系列逻辑控制器

  2. SHP 一体式控制器

  3. SHP一体式控制器 • SHP控制器集成控制器PLC、人机界面HMI、本地和远程I/O、网络，以及移动存储等功能，是一款功能强大、性能稳定、可靠、安全的控制产品。人机界面和控制程序用同一个工业级软件BAPS完成，使用非常方便。 • 在北美地区已有广泛的客户基础，应用于工厂自动化和过程自动化各个领域，为广大机器制造商和最终用户提供简易、开放、集成和灵活的自动化解决方案。

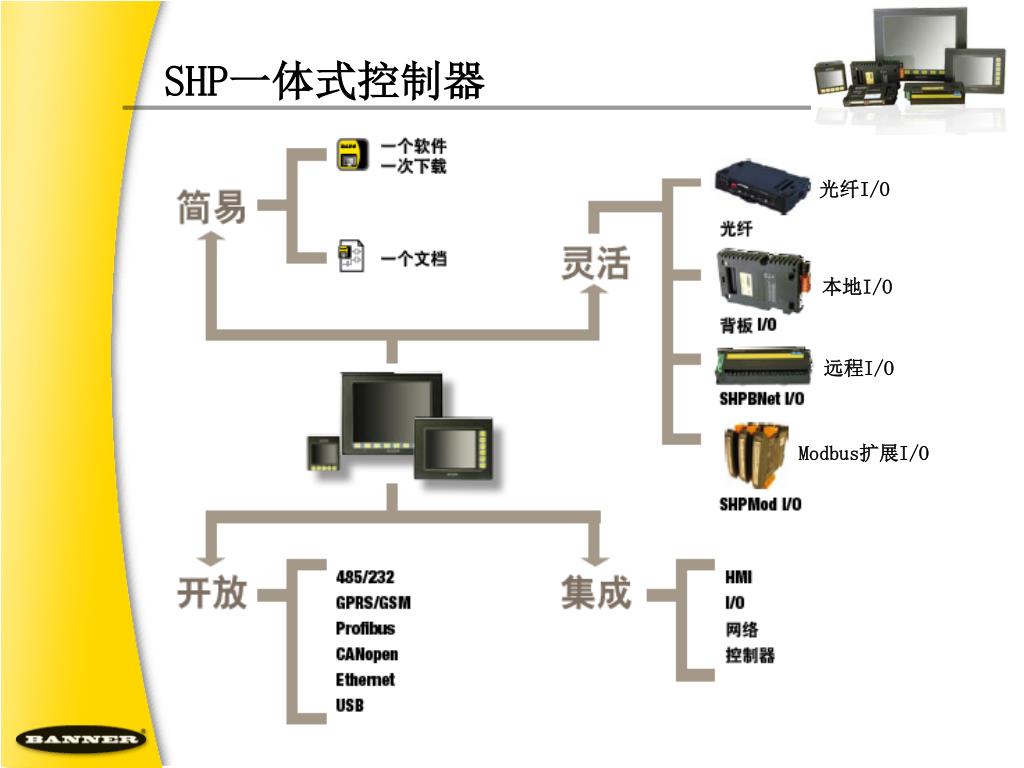

  4. 光纤I/O 本地I/O 远程I/O Modbus扩展I/O SHP一体式控制器

  5. SHP一体式控制器 • PCM-BA基本型控制器 • PCM-ST标准型控制器 • PCM-AD高端控制器

  6. SHP一体式控制器

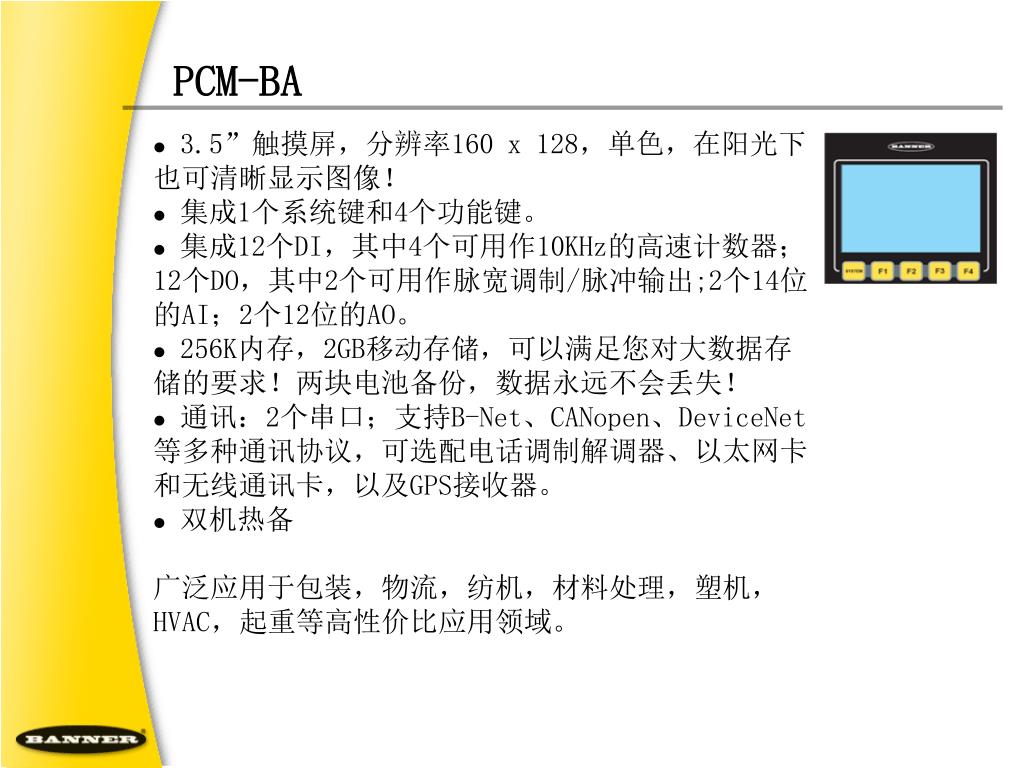

  7. PCM-BA • 3.5”触摸屏，分辨率160 x 128，单色，在阳光下也可清晰显示图像！ • 集成1个系统键和4个功能键。 • 集成12个DI，其中4个可用作10KHz的高速计数器；12个DO，其中2个可用作脉宽调制/脉冲输出;2个14位的AI；2个12位的AO。 • 256K内存，2GB移动存储，可以满足您对大数据存储的要求！两块电池备份，数据永远不会丢失！ • 通讯：2个串口；支持B-Net、CANopen、DeviceNet等多种通讯协议，可选配电话调制解调器、以太网卡和无线通讯卡，以及GPS接收器。 • 双机热备 • 广泛应用于包装，物流，纺机，材料处理，塑机，HVAC，起重等高性价比应用领域。

  8. PCM-ST • 5.7” TFT，32767色，分辨率320 x 240 • 集成1个系统键和5个功能键 • 集成24个DI，其中4个可用作10KHz的高速计数器；16个DO，其中2个可用作脉宽调制/脉冲输出; 2个10-bit的AI（可设置电压或者电流型）。 • 强大的I/O扩充：本地扩展，远程扩展，MODBUS串口扩展等多种方式。最多可扩展4096个DI/DO，1024个AI/AO。 • 两块电池备份，数据永远不会丢失！ • 强大通讯能力：集成2个串口，以太网；支持CANopen、DeviceNet通讯，可选配无线通讯卡、电话Modem，GPRS/GSM，GPS定位卡。 • 广泛应用于复杂机器和生产线解决方案，如汽车生产线，复杂包装机，化纤，印花机，拉丝机，食品生产线等。

  9. PCM-AD • 12” TFT，32767色，分辨率800 x 600 • 强大的I/O扩充：本地扩展BannerLoc I/O，远程扩展Banner Rem I/O，MODBUS串口扩展SHPMod I/O以及光纤扩展SHPOpt I/O等多种方式。最多可扩展4096个DI/DO，1024个AI/AO。 • 强大通讯能力：内置10/100M以太网接口，3个串口；支持CANopen、Profibus通讯。 • 支持视频输入功能，最多可以连接4路视频输入 • 支持CF卡 • 双机热备 • 广泛应用于水处理，冶金，石油天然气，煤矿，水泥，电厂，钢铁，化工，地铁等大中型项目中

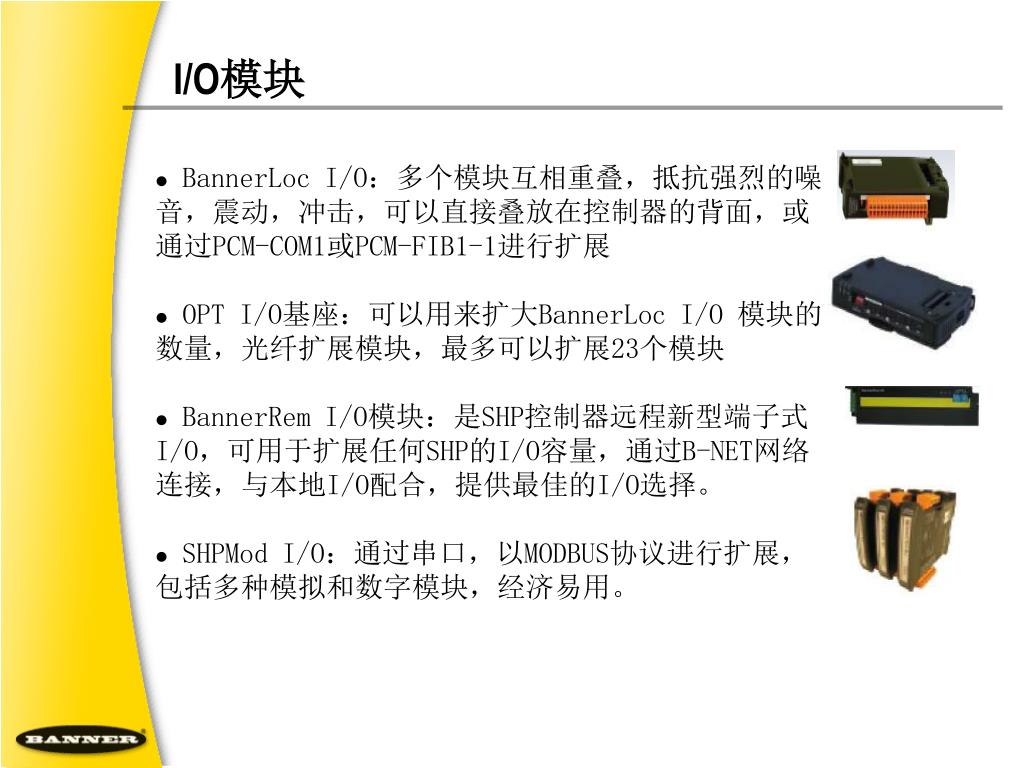

  10. I/O模块 • BannerLoc I/O：多个模块互相重叠，抵抗强烈的噪音，震动，冲击，可以直接叠放在控制器的背面，或通过PCM-COM1或PCM-FIB1-1进行扩展 • OPT I/O基座：可以用来扩大BannerLoc I/O 模块的数量，光纤扩展模块，最多可以扩展23个模块 • BannerRem I/O模块：是SHP控制器远程新型端子式I/O，可用于扩展任何SHP的I/O容量，通过B-NET网络连接，与本地I/O配合，提供最佳的I/O选择。 • SHPMod I/O：通过串口，以MODBUS协议进行扩展，包括多种模拟和数字模块，经济易用。

  11. 一体化编程软件－BAPS • 集控制程序与画面开发于一体 • 逻辑控制 • 操作员界面 • I/O 配置 • 网络开发 • 逻辑编程简单易学 • 完全支持IEC61131-3的五种编程语言：梯形图，指令表，功能块图，结构化文本，顺序功能图 • 超过100个功能块，包括转换，字符串处理，高级数学运算，流程控制等 • 容易使用的拖放和下拉编辑功能 • 人机界面的开发在同一平台下轻松完成 • 与逻辑程序编写集成在一起，直接调用逻辑程序相同的变量，丰富的图形库可以选择。 • 功能键和显示画面直接映射为输入接点和输出线圈 • 强大的网络配置功能 • 各种通讯协议轻松配置，无需编程 • 支持远程编程及在线监视

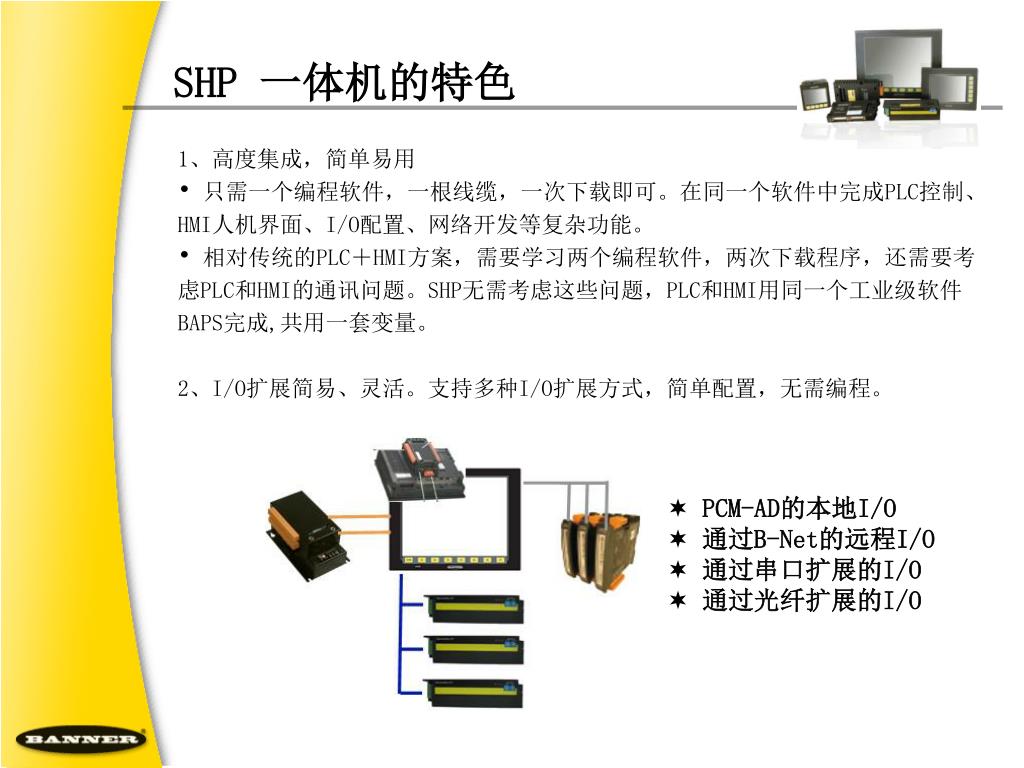

  12. SHP 一体机的特色 • 1、高度集成，简单易用 • 只需一个编程软件，一根线缆，一次下载即可。在同一个软件中完成PLC控制、HMI人机界面、I/O配置、网络开发等复杂功能。 • 相对传统的PLC＋HMI方案，需要学习两个编程软件，两次下载程序，还需要考虑PLC和HMI的通讯问题。SHP无需考虑这些问题，PLC和HMI用同一个工业级软件BAPS完成,共用一套变量。 • 2、I/O扩展简易、灵活。支持多种I/O扩展方式，简单配置，无需编程。 • PCM-AD的本地I/O • 通过B-Net的远程I/O • 通过串口扩展的I/O • 通过光纤扩展的I/O

  13. SHP 一体机的特色 3、强大的I/O容量（三种SHP） 数字量I/O最多可达4096点，模拟量I/O最多可达1024点 • 4、开放性好，强大通讯能力 • 串口(RS232/485) • USB • 以太网 • B-Net • PROFIBUS • CANopen • DeviceNet • J1939 • 无线通讯卡 • 电话Modem • GPRS/GSM • GPS定位卡 • ……

  14. SHP 一体机的特色 5、支持多种编程语言。除了高级梯形图编程语言外，还支持IEC61131-3的5种编程语言，客户可以自由选择。简单易学，可快速入门。 6、支持OEM编程，能够保护客户的知识产权。对于需要保密的程序，只需转化为OEM Code，别人则无法打开。 而三菱、西门子的保密，网上都有解密软件，不安全。

  15. SHP 一体机的特色 7、SHP的编辑编程（PLC）支持四则混合运算，简单方便。还支持高级数学运算（对数，指数等）和三角函数运算，能够处理复杂的运算功能。 8、采用拖放式编程方式，灵活、方便。 9、人机界面HMI支持多种语言（包含中文）显示。 10、强大的网络功能。支持FTP（File Server)、HTTP（Web Server）等。用户可将Web页（数量无限制）存储到CF卡上，Web页可包含实时的数据(读/写)；CF卡上的文件可通过FTP访问。 11、支持移动存储，SD卡(BA和ST)或者CF卡(AD），最大达 2GB，用于存储过程数据、设备配方、应用文件等。

  16. SHP 一体机的特色 12、三种SHP都支持双机热备 13、支持4路视频 PCM-AD支持4路视频输入

  17. SHP 一体机的特色 • 14、运动控制 • 高速脉冲输出、脉宽调制PWM/Pulse • 模拟量（一般14 Bit，高分辨率16 Bit） • 现场总线（CanOpen） • 串口（变频器） • 15、高速脉冲输入HSC • 增量编码器 • ST、BA本身带四路高速输入（10KHz），可以接入2路（A、B两相）增量编码器。 • 测量输入脉冲的频率 • 测量输入脉冲的总脉冲数 • 测量脉宽

  18. BAPS软件操作 软件操作： BAPS软件的菜单，包括如下：

  19. BAPS软件操作 软件操作： BAPS软件的菜单，包括如下：

  20. BAPS软件操作 BAPS软件的菜单，包括如下：

  21. 不带HMI的高性能控制器! PLC 控制器,没有HMI,没有键盘,支持4个本地I/O模块,可以支持远程I/O,有以太网,有大容量存储器,运算速度快.适合应用于高速设备和PA领域!
