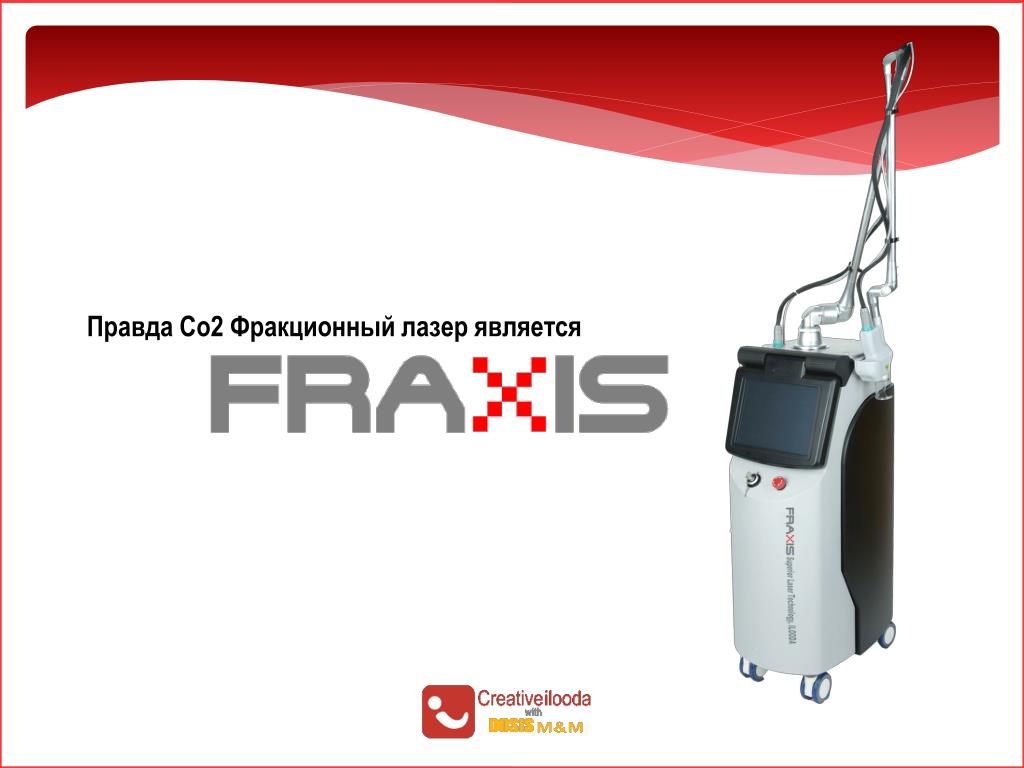

  1. Правда Co2 Фракционный лазер является

  2. Вернуться основании дробного технологии

  3. Принцип Фракционный лазер Гальванометр для сканера СО2 лазерной трубки Микро-объектив Фракционного фототермолиз является лечение за частичное кожи, так что если эпидермиса или выше дермы получает повреждения, в округе не- поврежденной ткани позволяет восстановить поврежденные ткани, с быстро и легко.Так что даже если фракционного фототермолиза лечения обеспечивает более высокую энергию власти, он может быть более безопасным для дермы и эпидермиса, чем существующие NAR лечения.

  4. Почему CO2 фракционный? Ablative Er:Yag 2940nm • Erbium (2940nm) : ablative, longer down time, less collagen remodelling • CO2: сильное эпидермального абляции с хорошим омоложение! CO 2 10,600nm Fractional Er:glass (1520nm, 1540nm) • Ближней инфракрасной области спектра (от 1064-1600nm): менее эффективным для пересмотра шрам и мелких морщин

  5. Соотношение использования CO2 • "... (По сравнению с Er: YAG) более долгосрочного сокращения раны и фиброплазия в микрометр глубины травмы достигается с помощью лазерного диоксида углерода". • Ross E, McKinlay J, Anderson R. Why Does Carbon Dioxide Laser Resurfacing Work. Arch Dermatol. 1999: 135:444-454 • "В настоящее время очевидно, что клиническое улучшение эквивалентной глубины кожных лазерного сранив с эрбием. YAG лазера меньше, чем наблюдаемые после двуокиси углерода лазерного омоложения кожи" • Kauvar A. Laser Skin Resurfacing: Perspectives at the Millennium. Dermatol Surg. 2000;26:2:174-177 • "... Более новый рост коллагена видно после использования импульсного СО2 системы по сравнению с отсканированными CO2 системы или Er:. YAG систем" • Ratner D. et al. Cutaneous laser resurfacing. JAAD. 1999:41:3:365-389

  6. Ablative Erbium Ablates с минимальными тепла Поэтому, очень мало коллагена содействие, если проходит НЕСКОЛЬКО используются для удалять до кожного слоя CO2 Обеспечивает абляции и тепло, которое способствует реструктуризации коллагена и рост новых коллагеновых Удаление и тепла VS Удаление только VS

  7. В чем особенность Fraxis? CO2 Micro фокусировки обычный лазерный сканер Фракционный лазер 10,6 мкм длина волны лазерного (высокое водопоглощение) Более высокая мощность адаптирован 30W пробка (Made in USA)Более высокое качество пучка адаптирован RF Tube CICU релизы микро Лазерные лучи кулаками в кожу, что дает сильный сухой мягкой абляции и термических повреждений, дает хорошие результаты для рубцов, морщин, омоложение, большие поры Минута лазерного луча отверстие поступает дермы Это поможет шлифовка и ремоделирование коллагена Применение: птоз, морщины, anti-age, большие поры и шрамы

  8. Как это работает? • Тепло в дерме • Тепло способствует стимуляции коллагена • Как и в Aluma, Thermage , Fraxel, Titan и т.д. • Абляция эрбия НЕ обеспечивает тепло • Абляция • Немедленное сокращение тканей • Эффективное на дисхромии

  9. Лазерная система ★ Продолжительность: длительность импульса / 1 пиксель, 100US ~ 5000us) Ultra режим Непрерывный режим ★Мощность лазера: 0,5 ~ 30 Вт (0.5step) ★ Повтор: Во время действия на педаль, временной интервал между областью и следующей зоной одного, 0.2s, 0.5s, 0.7s, 1.0s, 1.5s, 2.0s Ширина: 100US ~ 200US (10us шаг) 200US ~ 500us (20us шаг) 500us ~ 1000us (100US шаг) частота: 1 Гц ~ 20 Гц (1 Гц шаг) 20 Гц ~ 100 Гц (2 Гц шаг) Импульсные и одиночные режимы ★Мощность лазера: 0,5 ~ 30 Вт (0.5step) ★ Перекрытие: многие выстрел излучается на одну Фиксель. Как 1-е ~ десятый ★На время: 10 мс ~ 100 мс (10 мс шаг) 100ms ~ 500 мс (20 мс шаг) 500ms ~ 1000 мс (100 мс шаг) ★ Расстояние: Pixel расстоянии 0,1 ~ 2,0 мм ★Офф время: 10ms ~ 100 мс (10 мс шаг) (только импульсном режиме) 100ms ~ 500 мс (20 мс шаг) 500ms ~ 1000 мс (100 мс шаг) ★ Aiming Beam : 1 ~ 10 (1)

  10. Составляющие качества луча Фракционного лазера? 1ое рассмотрение 2ое рассмотрение 3ье рассмотрение 4оерассмотрение Каждый лазерные луч распространяются равномерно и одинаково по всей поверхности? Есть ли различные режимы сканирования, чтобы уменьшить тепловое повреждение? Является ли каждый размер пятна достаточно малым? Каждое лазерное пятно имеет равномерный размер? Луч отверстие Тепло Высокий риск термического повреждения на перекрывающихся областях! имеет их все! ★ Aiming Beam : 1 ~ 10 (1)

  11. Составляющие качества луча Фракционного лазера? Galvanometer for Scanner CO2 Laser Tube Микро-объектива Качество пучка зависит от трубки, сканера и микро-объектива ★ Aiming Beam : 1 ~ 10 (1)

  12. Сравнение СO2 Laser Tube Заслуга 1) Простой процесс производства 2) Низкая стоимость Выговор 1) Нестабильная мощность лазера 2) Из-за смеси газов СО2 коррозия электродов 3) Смеси газов СО2 сокращают эксплуатацию ☞Регулярная замена необходима! Sealed Glass DC Tube Заслуга 1) Высокой стабильности мощность лазера высокой нажатии волновода РФ и быстро накачки 2) Постоянный жизненного цикла металлом закрыли 3) Компактный размер Выговор 1) Высокая стоимость Waveguide RF Tube адаптированы RF Tube.

  13. Сравнение размера точек FRAXIS CO2 ractional Laser Обычный CO2 Fractional Laser • Минимальные повреждения • Менее болезнено • Быстрое восстановление • Незаметные глазу микроповреждения • Высокий риск повреждения • Время простоя

  14. Стабильность луча при испытаниях Съемка Fraxis системы на акриловой панеле высокоскоростной камерой Fraxis RF tube , Scanner, Micro линзы

  15. Fraxis Scan и Режим формы Форма: 4 типа Режим сканирования: 8 типа В зависимости от состояния пациента, выбрать нужную форму и сканирование Это поможет уменьшить термическое повреждение и любой возможный побочный эффект Это принесет максимальный эффект лечения

  16. Преимущества Fraxis Более сильная мощность Laser Power (Max. 70W)Равномерной и стабильной власти / высокого качества пучка Быстрое сканирование - короткое время работы Возможность точной работы Без сканера, можно использовать обычные CO2 laser функции. Минимальноетермическое повреждение  Максимальный эффект Удобство в работе с Широким сенсорным экраном (10.4inch) и пользовательским интерфейсом True Co2 Fractional Laser is

  17. Спецификация

  18. Клинические результаты До После

  19. Клинические результаты До После

  20. Клинические результаты До После

  21. Клинические данные До После

  22. Клинические результаты До После

  23. Клинические результаты После До

  24. Клинические результаты До После
