  1. Monitor (c) S.Šutalo i D.Grundler, 2007.

  2. Monitor • Monitor je najčešće korišteni izlazni uređaj koji podatke iz računala prikazuje na zaslonu u čovjeku razumljivom obliku. (c) S.Šutalo i D.Grundler, 2007.

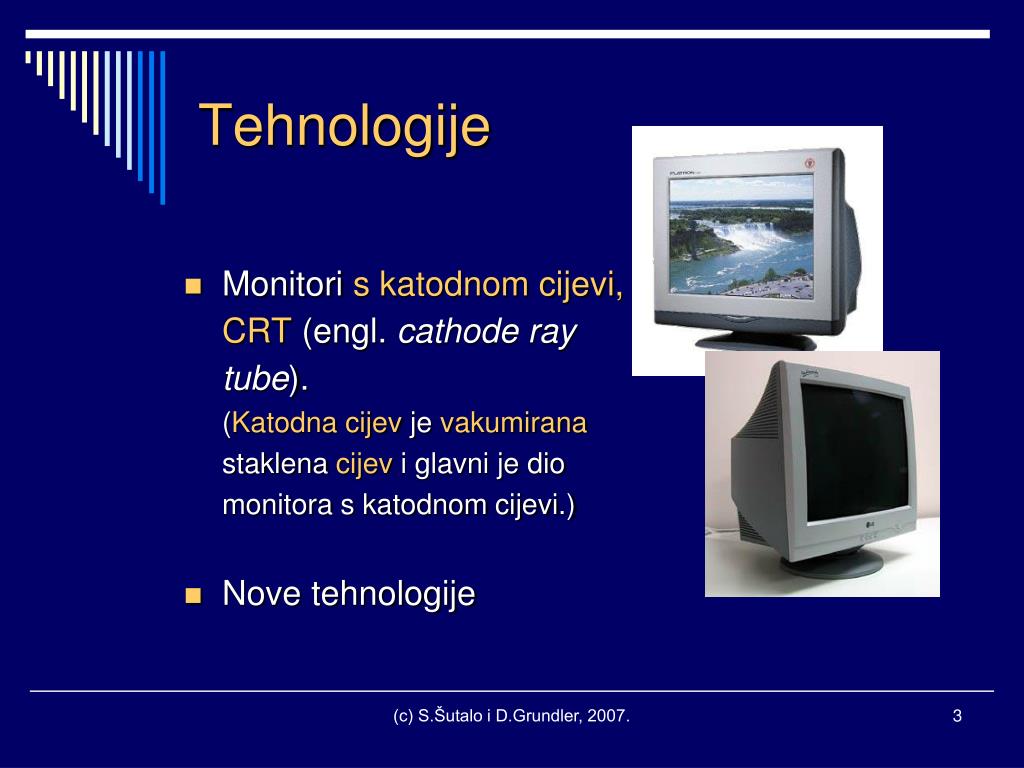

  3. Tehnologije • Monitori s katodnom cijevi,CRT (engl. cathode ray tube). (Katodna cijev je vakumirana staklena cijev i glavni je dio monitora s katodnom cijevi.) • Nove tehnologije (c) S.Šutalo i D.Grundler, 2007.

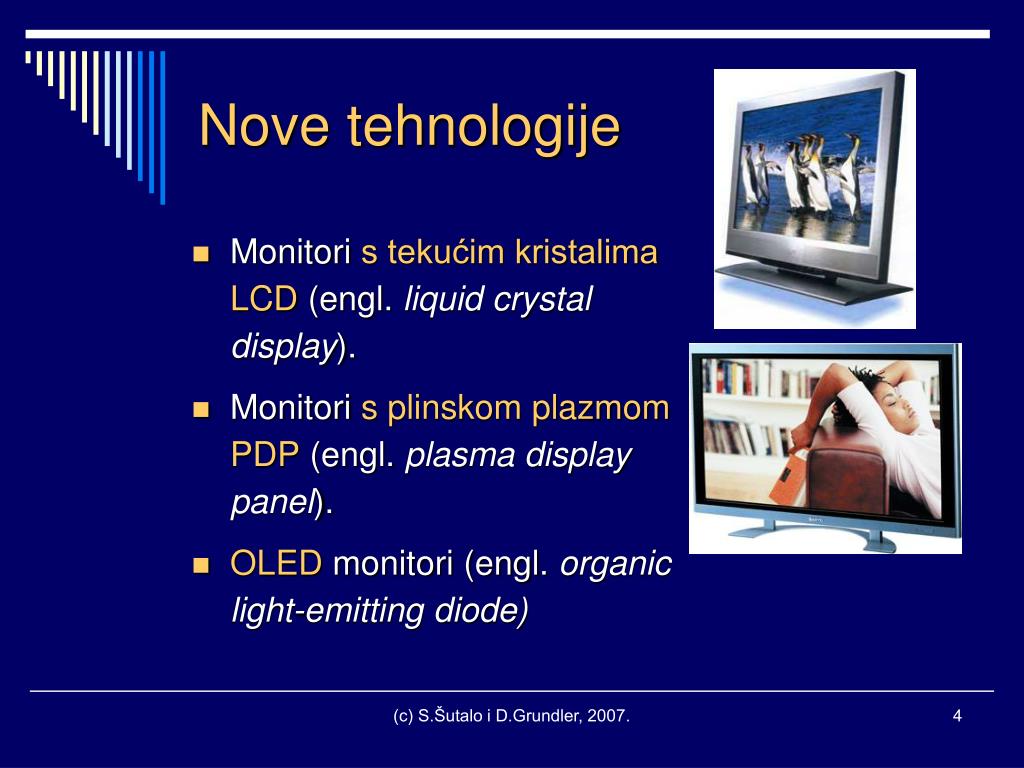

  4. Nove tehnologije • Monitori s tekućim kristalimaLCD (engl. liquid crystal display). • Monitori s plinskom plazmom PDP (engl. plasma display panel). • OLED monitori (engl. organic light-emitting diode) (c) S.Šutalo i D.Grundler, 2007.

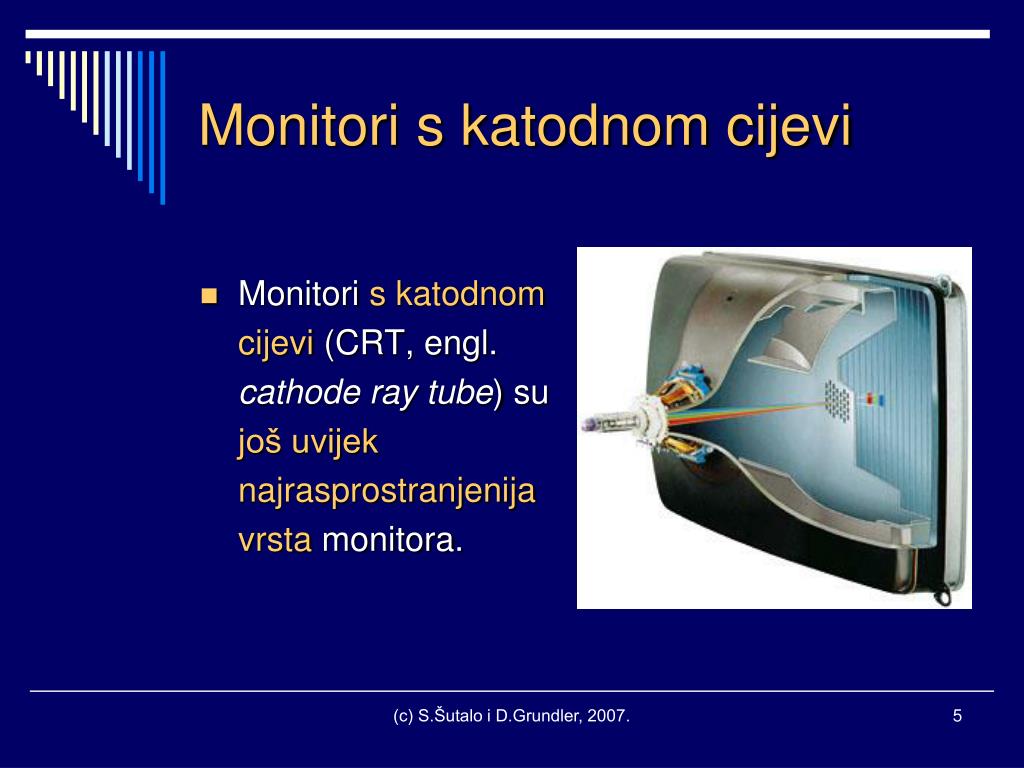

  5. Monitori s katodnom cijevi • Monitori s katodnom cijevi (CRT, engl. cathode ray tube) su još uvijek najrasprostranjenija vrsta monitora. (c) S.Šutalo i D.Grundler, 2007.

  6. Zaslonske točke • Slika na zaslonu monitora sastoji se od niza osnovnih dijelova koji se nazivaju zaslonske točke (engl. pixel, picture element). • Najveći broj zaslonskih točakakoje monitor može prikazati na svome zaslonu naziva se razlučivost. • Razlučivost se izražava umnoškom uspravne i vodoravne razlučivosti. (c) S.Šutalo i D.Grundler, 2007.

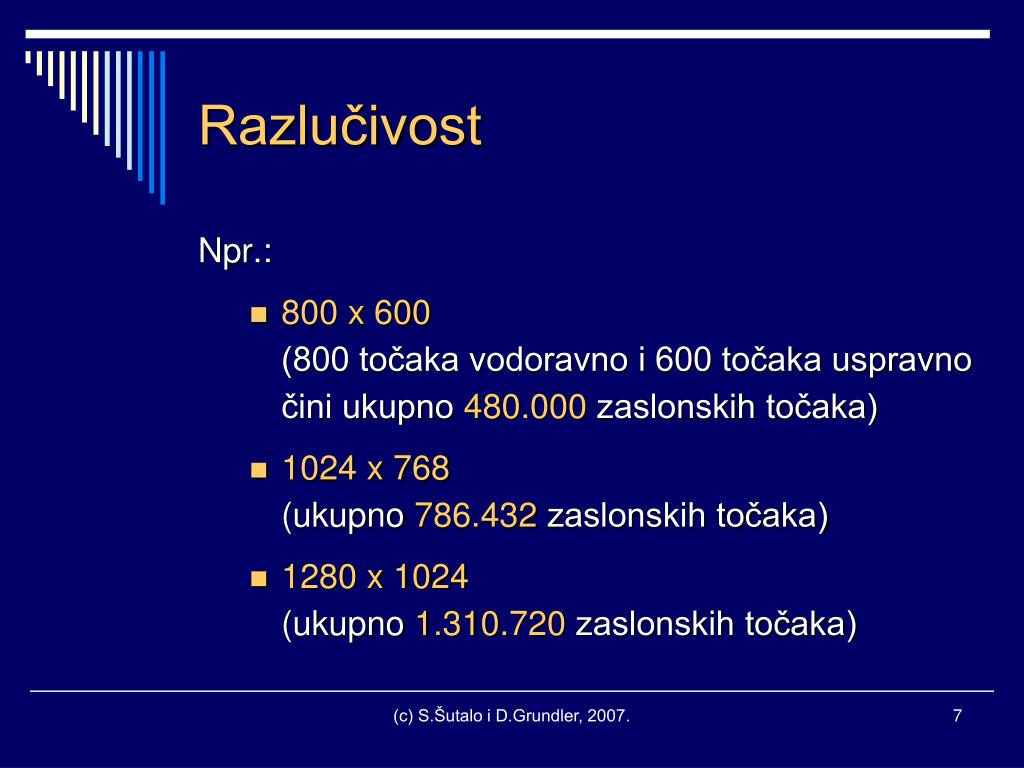

  7. Razlučivost Npr.: • 800 x 600(800 točaka vodoravno i 600 točaka uspravno čini ukupno 480.000 zaslonskih točaka) • 1024 x 768(ukupno 786.432 zaslonskih točaka) • 1280 x 1024(ukupno 1.310.720 zaslonskih točaka) (c) S.Šutalo i D.Grundler, 2007.

  8. Prikaz u boji • Svaka se boja može prikazati kombinacijom tri osnovne boje: crvene (engl. red, R), zelene (engl. green, G) i plave (engl. blue, B). • Stoga se svakazaslonska točka sastoji od tri blizu smještene točke (R, G i B). • Te tri točke zbog nesavršenosti ljudskog oka promatraču izgledaju kao jedna točka. (c) S.Šutalo i D.Grundler, 2007.

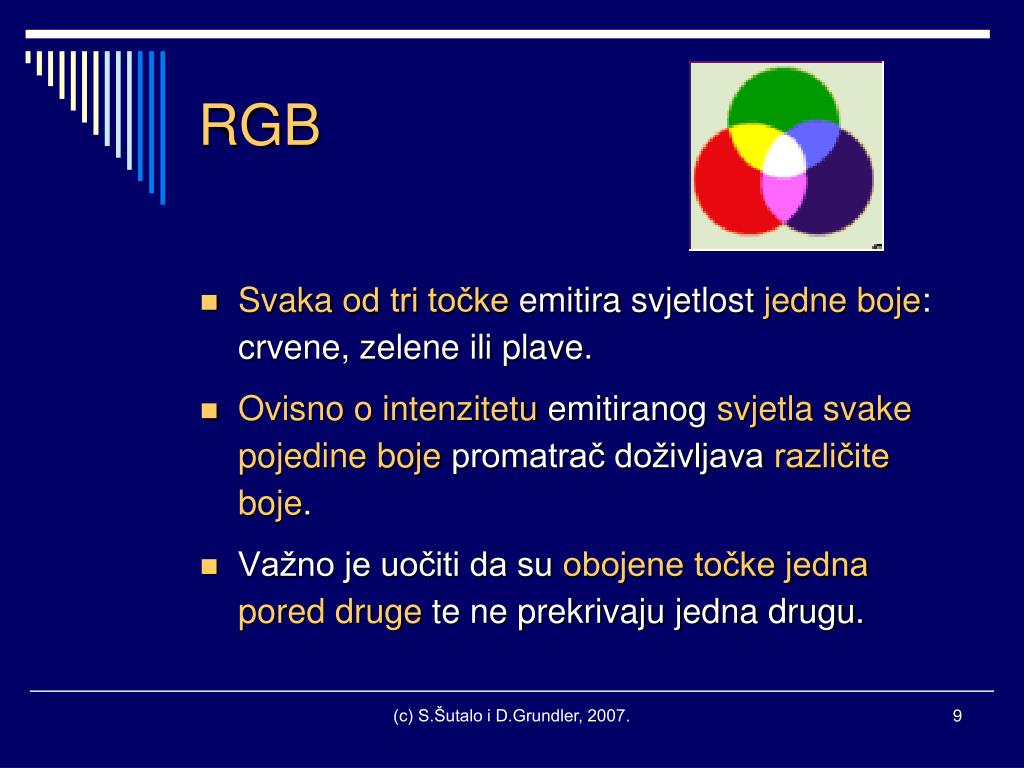

  9. RGB • Svakaod tri točke emitirasvjetlost jedne boje: crvene, zelene ili plave. • Ovisno o intenzitetu emitiranog svjetla svake pojedine boje promatrač doživljava različite boje. • Važno je uočiti da su obojene točke jedna pored druge te ne prekrivaju jedna drugu. (c) S.Šutalo i D.Grundler, 2007.

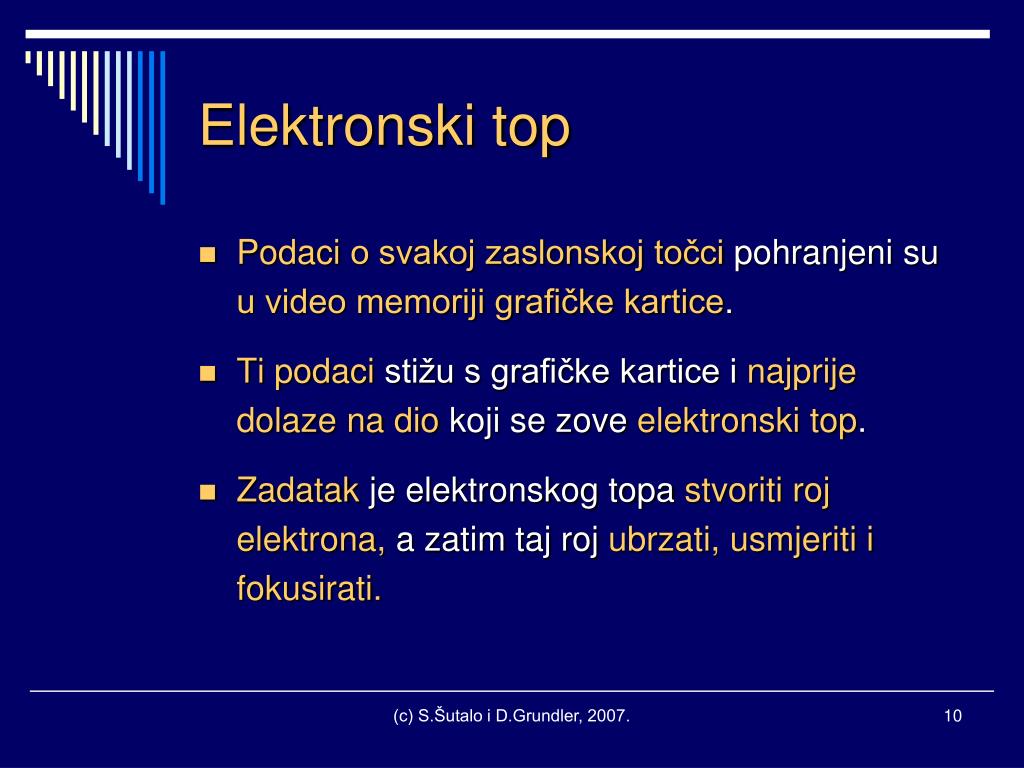

  10. Elektronski top • Podacio svakoj zaslonskoj točci pohranjeni su u video memoriji grafičke kartice. • Ti podaci stižu s grafičke kartice i najprije dolaze na dio koji se zove elektronski top. • Zadatak jeelektronskog topa stvoriti roj elektrona, a zatim taj roj ubrzati, usmjeriti i fokusirati. (c) S.Šutalo i D.Grundler, 2007.

  11. Elektronski top • Elektronski se top sastoji od žarišta, katode i dvije anode (za fokusiranje i ubrzavanje). (c) S.Šutalo i D.Grundler, 2007.

  12. Elektronski top • Žarište, uslijed zagrijavanja (nalik je žarnoj niti u sijalici), emitira elektrone. • Elektroni su negativnog naboja, a anode su pozitivne. • Zbogprivlačenja suprotnih naboja elektroni se kreću od katode prema anodi i izlijeću kroz otvor elektronskog topa. (c) S.Šutalo i D.Grundler, 2007.

  13. Elektronski top • Nakon što se elektroni ubrzaju, usmjere i fokusiraju, kreću se vrlo velikom brzinom. (c) S.Šutalo i D.Grundler, 2007.

  14. Prikaz u boji • Kod prikaza u boji, potrebna su tri elektronska topa. • Na svakoga od njih dovodi se električni signal za jednu od tri osnovne boje. • Kombinacijom intenziteta tri osnovne boje moguće je dobiti bilo koju boju. (c) S.Šutalo i D.Grundler, 2007.

  15. Položaj elektronskih topova • Elektronski topovi mogu biti u jednome od dva osnovna položaja: • trokutasti (delta) položaj, • pravocrtni (linijski) položaj. (c) S.Šutalo i D.Grundler, 2007.

  16. Fosforni sloj • Kada elektronska zrakapogodi zaslonsku točku,ona zasvijetli. • Zasvijetli zbog fosfornog sloja kojim je premazan unutarnji dio zaslona. • Pri udaru elektrona fosfor emitira vidljivu svjetlost. (c) S.Šutalo i D.Grundler, 2007.

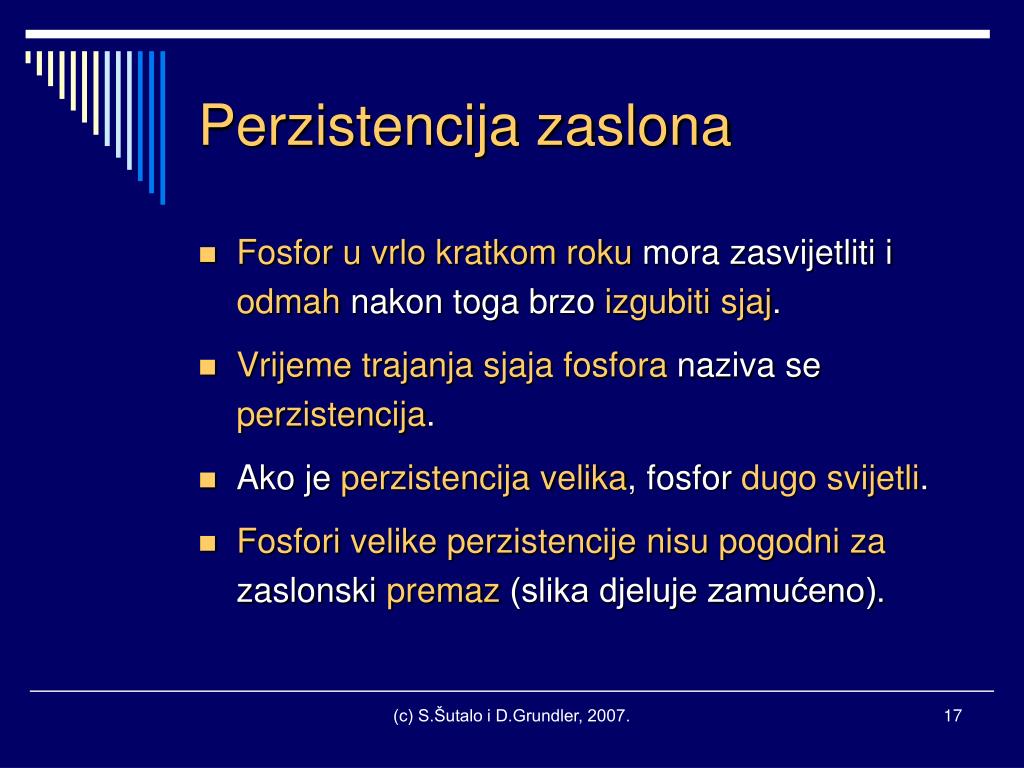

  17. Perzistencija zaslona • Fosfor u vrlo kratkom roku mora zasvijetliti i odmah nakon toga brzo izgubiti sjaj. • Vrijeme trajanjasjaja fosfora naziva se perzistencija. • Ako je perzistencija velika, fosfor dugo svijetli. • Fosfori velike perzistencijenisu pogodniza zaslonski premaz (slika djeluje zamućeno). (c) S.Šutalo i D.Grundler, 2007.

  18. Otklon elektronske zrake • Kada ne bi postojalamogućnost upravljanja elektronskom zrakom,zraka bi uvijek padala na isto mjesto u središtu zaslona. • Stoga je katodna cijev omotana dvjema zavojnicama (otklonske zavojnice) koje stvaraju magnetsko polje i tako skreću elektronske zrake. (c) S.Šutalo i D.Grundler, 2007.

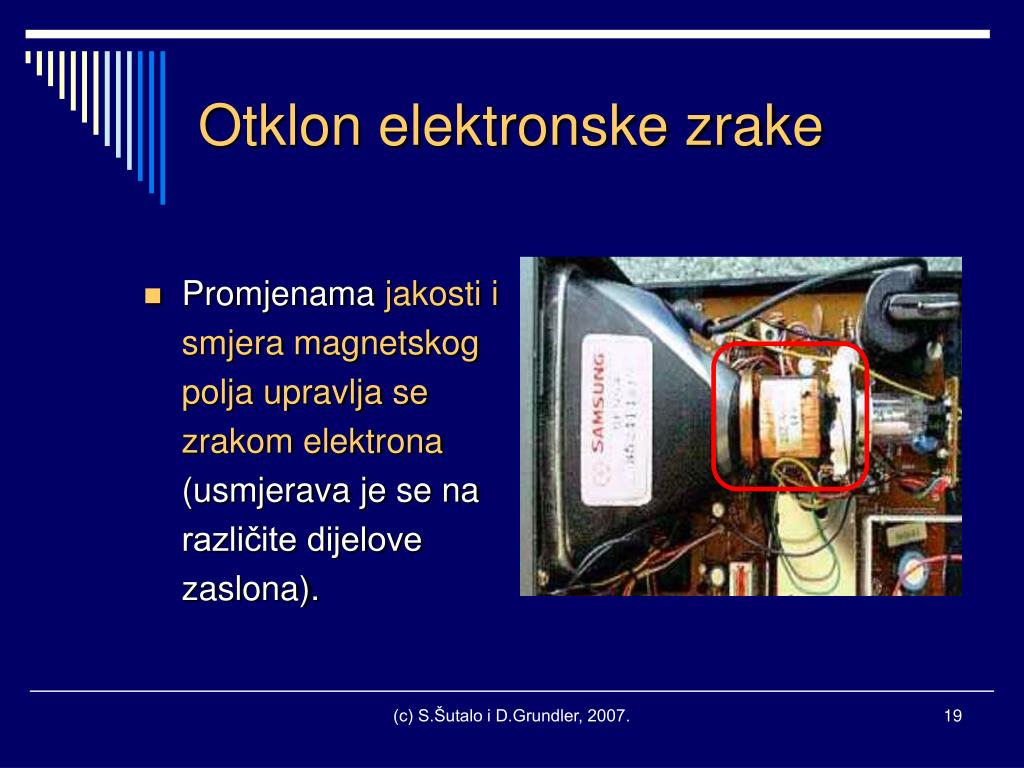

  19. Otklon elektronske zrake • Promjenama jakosti i smjera magnetskog polja upravlja se zrakom elektrona (usmjerava je se na različite dijelove zaslona). (c) S.Šutalo i D.Grundler, 2007.

  20. Otklon elektronske zrake • Jedna zavojnica stvara magnetsko polje koje pomiče zraku elektrona u uspravnom smjeru, a druga magnetsko polje koje pomiče zraku elektrona u vodoravnom smjeru. • Zavojnice mogu elektronsku zraku usmjeritina bilo koje mjesto na zaslonu. (c) S.Šutalo i D.Grundler, 2007.

  21. Put elektronske zrake (c) S.Šutalo i D.Grundler, 2007.

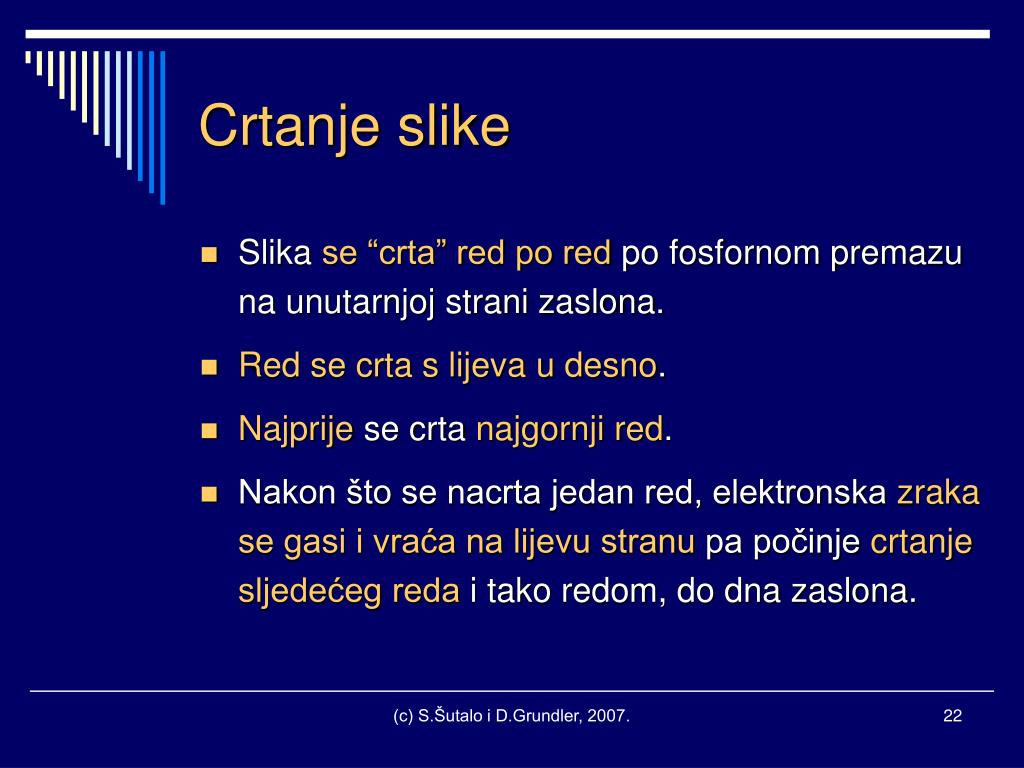

  22. Crtanje slike • Slika se “crta” red po red po fosfornom premazu na unutarnjoj strani zaslona. • Red se crta s lijeva u desno. • Najprije se crta najgornji red. • Nakon što se nacrta jedan red, elektronska zraka se gasi i vraća na lijevu stranu pa počinje crtanje sljedećeg reda i tako redom, do dna zaslona. (c) S.Šutalo i D.Grundler, 2007.

  23. Crtanje slike • Kada se iscrta cijeli zaslon, elektronska se zraka gasi i vraća u gornji lijevi kut pa crtanjepočinje iznova. (c) S.Šutalo i D.Grundler, 2007.

  24. Uspravna učestalost • Zbog perzistencije fosfora (svaka zaslonska točka svijetli samo kratko vrijeme) zaslon treba uvijek iznova crtati. • Uspravna učestalost (vertikalna frekvencija, frekvencija osvježavanja, engl. refresh rate) je podatak o broju zaslona koje je monitor u stanju iscrtatiu jednoj sekundi. (c) S.Šutalo i D.Grundler, 2007.

  25. VESA norma • VESA norma (engl. video electronics standard association) propisuje potrebiti broj iscrtavanja zaslona u jednoj sekundi. • Po toj normi, za prikaz bez treperenja i trzanjaslike, potrebno je najmanje 85 iscrtanih zaslonau sekundi što odgovara uspravnoj učestalosti 85 Hz. (c) S.Šutalo i D.Grundler, 2007.

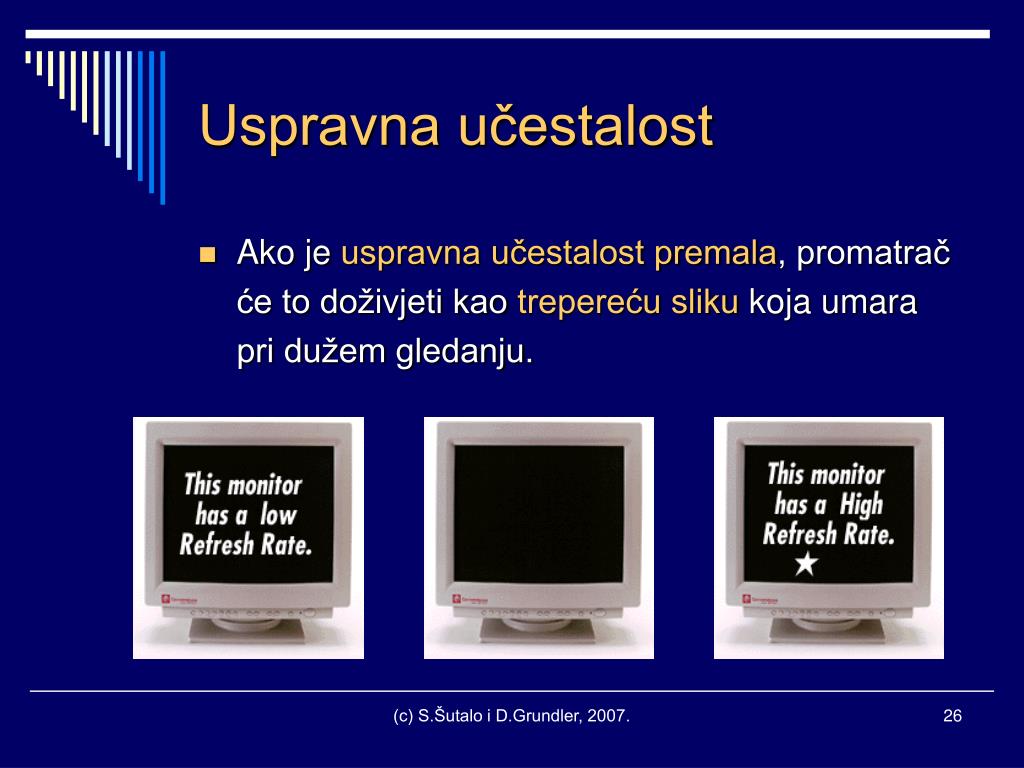

  26. Uspravna učestalost • Ako je uspravna učestalost premala, promatrač će to doživjeti kao trepereću sliku koja umara pri dužem gledanju. (c) S.Šutalo i D.Grundler, 2007.

  27. Uspravna učestalost • Uspravna učestalost se može podesiti: • Display Properties, • Settings, • Advanced, • Monitor, • Monitor Settings. (c) S.Šutalo i D.Grundler, 2007.

  28. Vodoravna učestalost • Vodoravna učestalost (horizontalna frekvencija) je broj vodoravnih redova koje monitor crta svake sekunde. • U uskoj je vezi s uspravnom učestalosti i razlučivošću. • Raspon vodoravne učestalosti je približno od 20 kHz do 120 kHz. (c) S.Šutalo i D.Grundler, 2007.

  29. Vodoravna učestalost Vodoravna učestalost se može izračunati ako su poznate razlučivost i uspravna učestalost, npr.: • Uz razlučivost od 1024 x 768 (768 redova) i uspravnu učestalost od 85 Hz vrijedi: • Svake se sekunde prikaže 768 x 85 = 65.280 redova. • Taj se podatak uvećava za 10% zbog povrata zrake nakon gašenja: 65.280 + 10% od 65.280 = 71.808 redova. • Dakle, vodoravna učestalost je pribižno 72 kHZ. (c) S.Šutalo i D.Grundler, 2007.

  30. Fosforni premaz zaslona • Fosforni premaz je nanesen u skupinama od po tri točke, svaka je točka od drugačije vrste fosfora. • Jedna je točka premaz fosfora koji svijetli crveno, druga premaz fosfora koji svijetli zeleno i treća premaz fosfora koji svijetli plavo. • Jedna takva skupina od tri točke čini jednuzaslonsku točkuslike (piksel) monitora u boji. (c) S.Šutalo i D.Grundler, 2007.

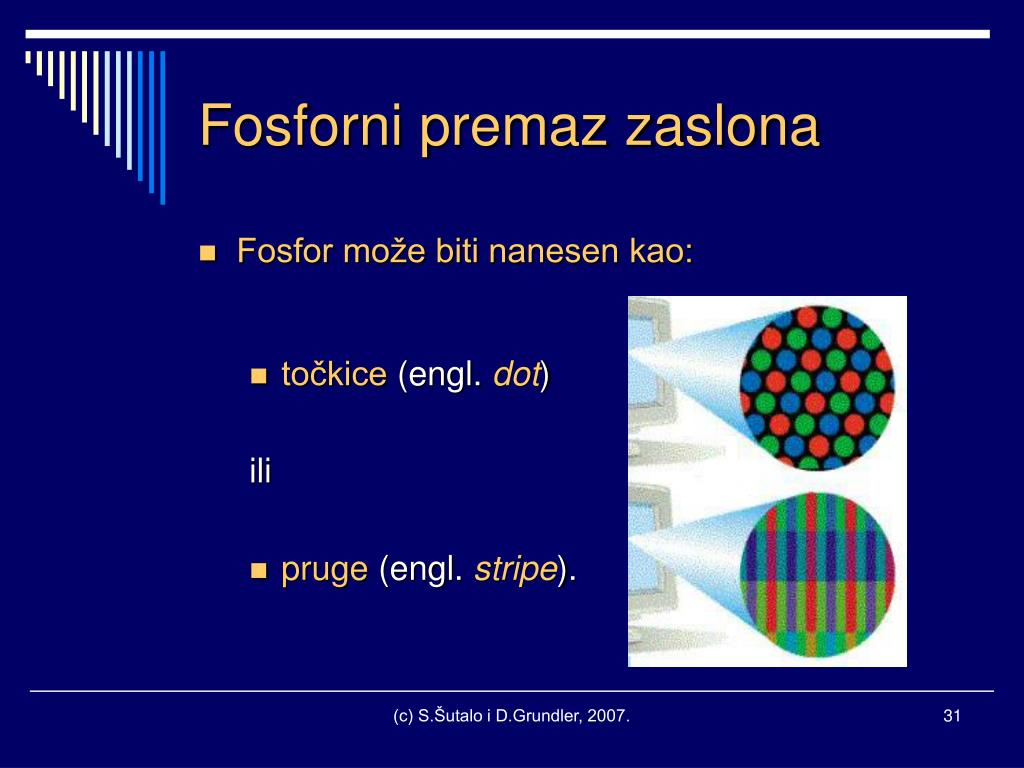

  31. Fosforni premaz zaslona • Fosfor može biti nanesen kao: • točkice (engl.dot) ili • pruge (engl. stripe). (c) S.Šutalo i D.Grundler, 2007.

  32. Razmak zaslonskih točaka • Najmanja udaljenost dvije fosforne točke iste boje naziva se razmak zaslonskihtočaka. • Uz zadanu veličinu zaslona, razmak zaslonskih točaka određuje razlučivost (ako je manji razmak između točaka,može ih biti više pa je veća i razlučivost). • U načelu je bolje što je razmak zaslonskih točaka manji. (c) S.Šutalo i D.Grundler, 2007.

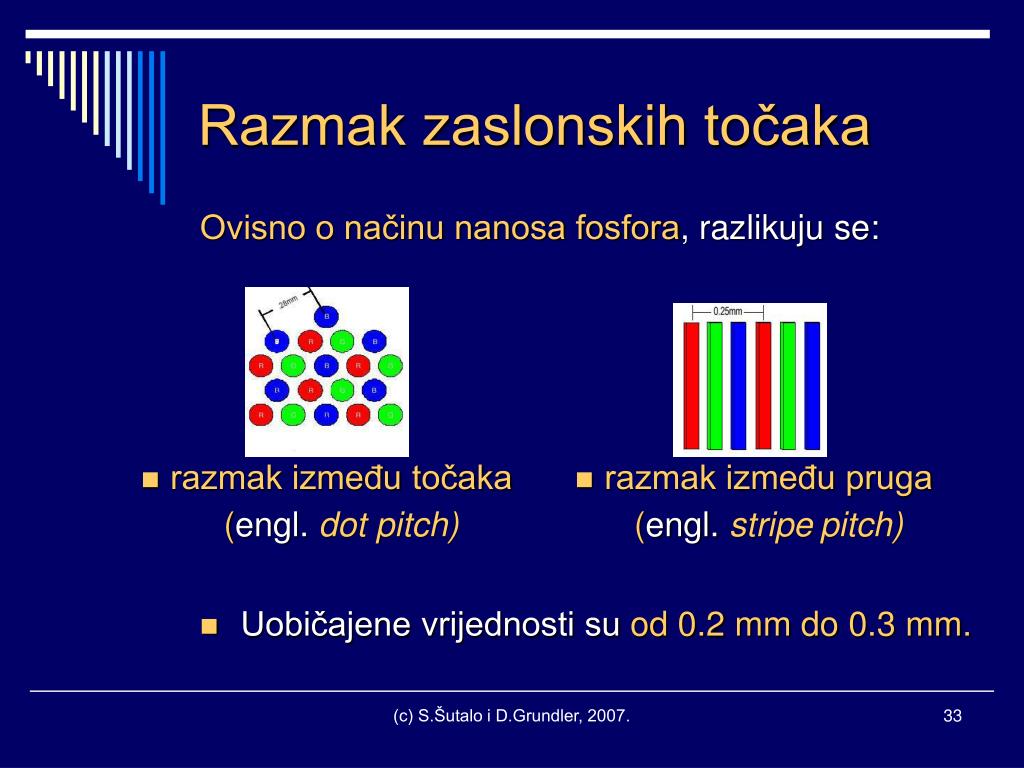

  33. Razmak zaslonskih točaka Ovisno o načinu nanosa fosfora, razlikuju se: • razmak između točaka(engl.dot pitch) • razmak između pruga(engl.stripepitch) • Uobičajene vrijednosti suod0.2 mm do 0.3 mm. (c) S.Šutalo i D.Grundler, 2007.

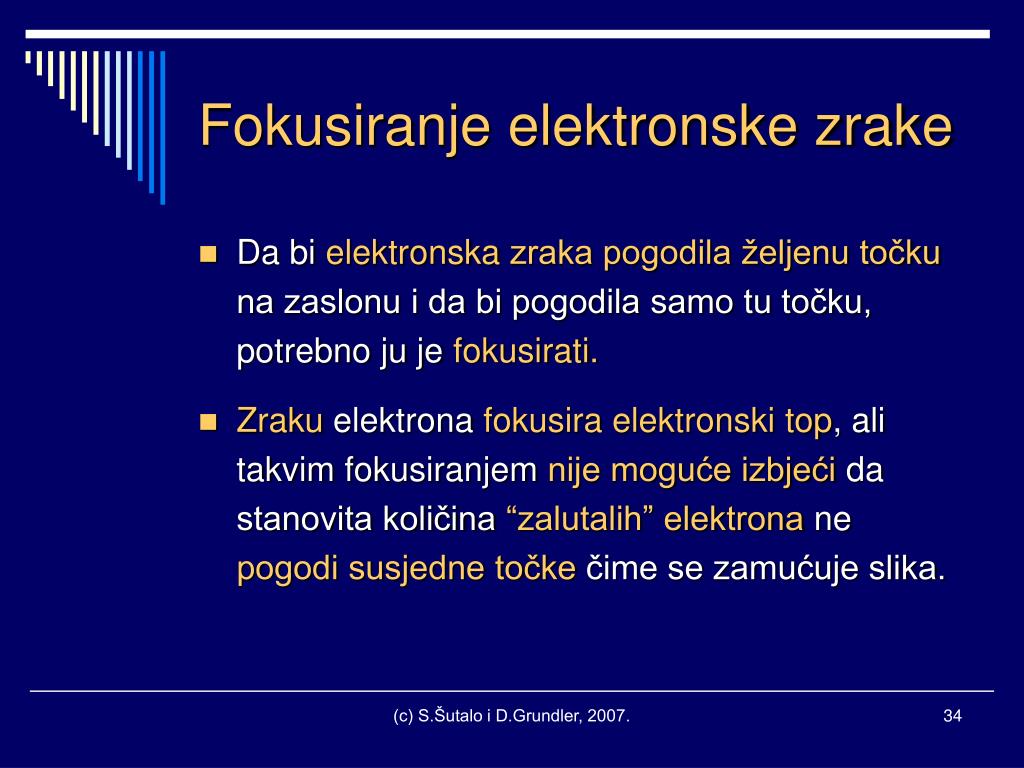

  34. Fokusiranje elektronske zrake • Da bi elektronskazraka pogodila željenu točku na zaslonu i da bi pogodila samo tu točku, potrebno ju je fokusirati. • Zraku elektrona fokusira elektronski top, ali takvim fokusiranjem nije moguće izbjeći da stanovita količina “zalutalih” elektrona ne pogodi susjedne točke čime se zamućuje slika. (c) S.Šutalo i D.Grundler, 2007.

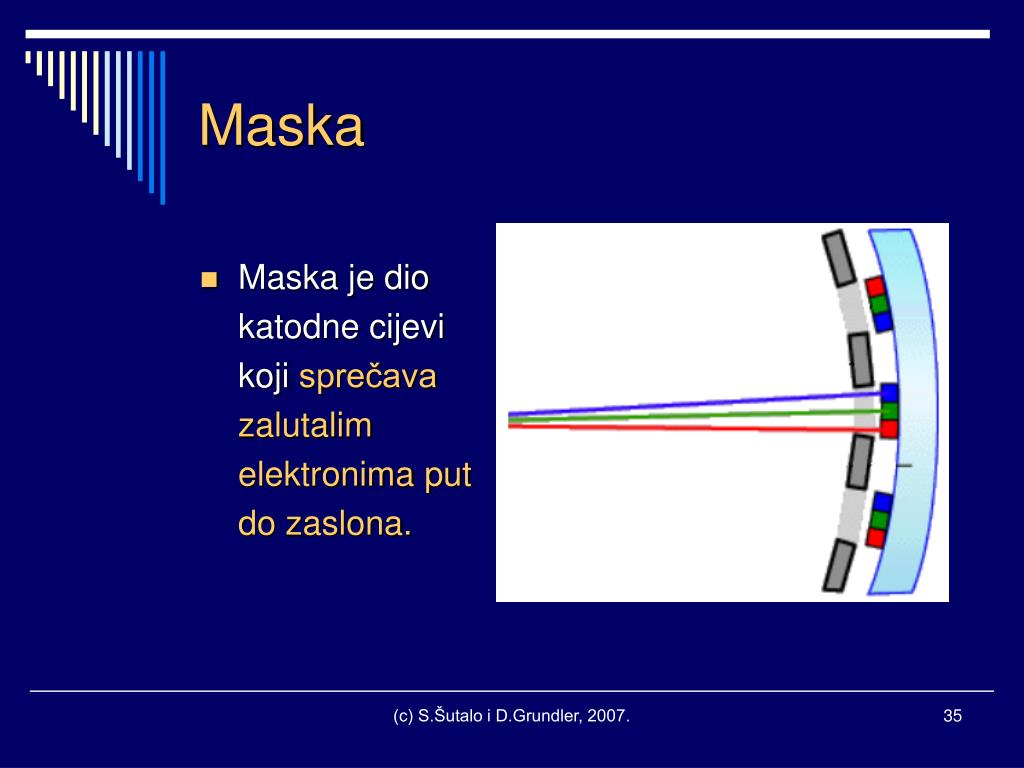

  35. Maska • Maska je dio katodne cijevi koji sprečavazalutalim elektronimaput do zaslona. (c) S.Šutalo i D.Grundler, 2007.

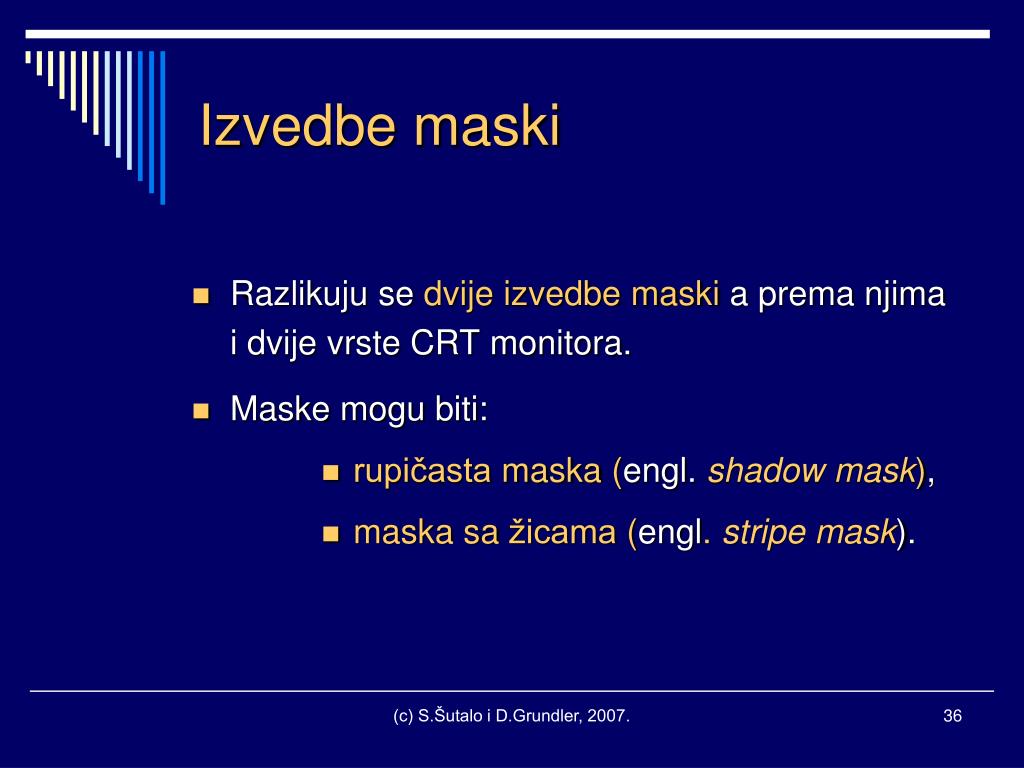

  36. Izvedbe maski • Razlikuju se dvije izvedbe maski a prema njima i dvije vrste CRT monitora. • Maske mogu biti: • rupičasta maska (engl.shadow mask), • maska sa žicama (engl. stripe mask). (c) S.Šutalo i D.Grundler, 2007.

  37. Rupičasta maska • Rupičasta maska je tanki metalni lim koji ima toliko rupica koliko ima zaslonskih točaka. (c) S.Šutalo i D.Grundler, 2007.

  38. Maska sa žicama • Maska sa žicama (engl. aperture grille) je sastavljena od mnoštva žicaspojenih s dvije vodoravno položenežice. (engl. damping wires). (c) S.Šutalo i D.Grundler, 2007.

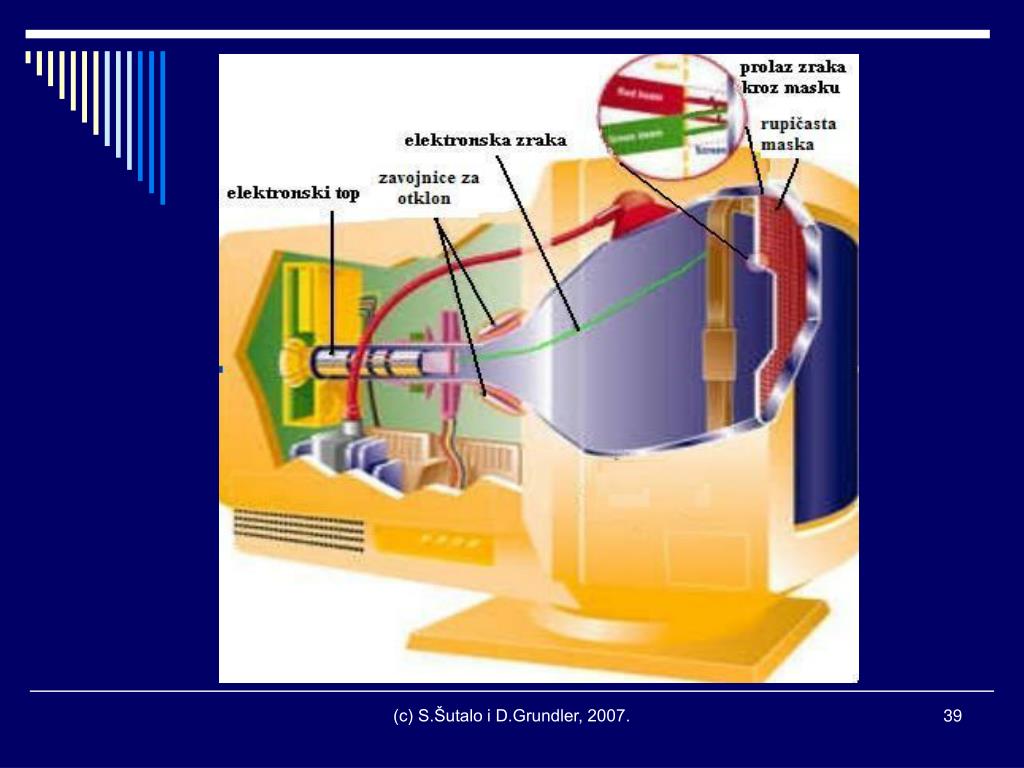

  39. (c) S.Šutalo i D.Grundler, 2007.

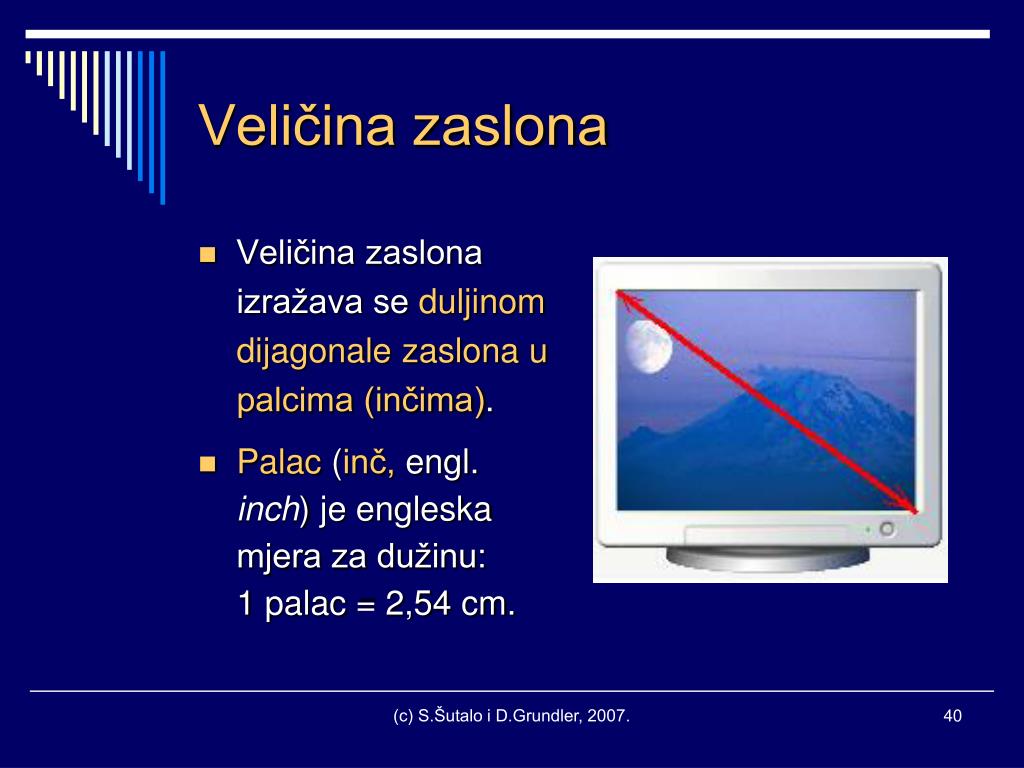

  40. Veličina zaslona • Veličina zaslona izražava se duljinom dijagonale zaslona u palcima (inčima). • Palac (inč, engl. inch) je engleska mjera za dužinu: 1 palac = 2,54 cm. (c) S.Šutalo i D.Grundler, 2007.

  41. Veličina zaslona • Dijagonala vidljivog dijela zaslona uvijek je nešto manja (zbog maske) od stvarne dijagonale zaslona, najčešće za 1 palac. • Karakteristične vrijednosti su: 15”, 17”, 19”, 21”. (c) S.Šutalo i D.Grundler, 2007.

  42. Veličina zaslona • Uobičajeniomjer širine i visine zaslona je 4:3. • Postoje monitori sposobni prikazati sliku omjera 16:9 (novije izvedbe, još u razvoju). (c) S.Šutalo i D.Grundler, 2007.

  43. Veličina zaslona i razlučivost • Uz određene veličinezaslona monitora postoje preporučene razlučivosti. • Današnji monitori zadovoljavaju uvjet multifrekventnosti (engl. multisync) jer mogu prikazivati slike raznih razlučivosti i uspravnih učestalosti. (c) S.Šutalo i D.Grundler, 2007.

  44. Preporučene razlučivosti (c) S.Šutalo i D.Grundler, 2007.

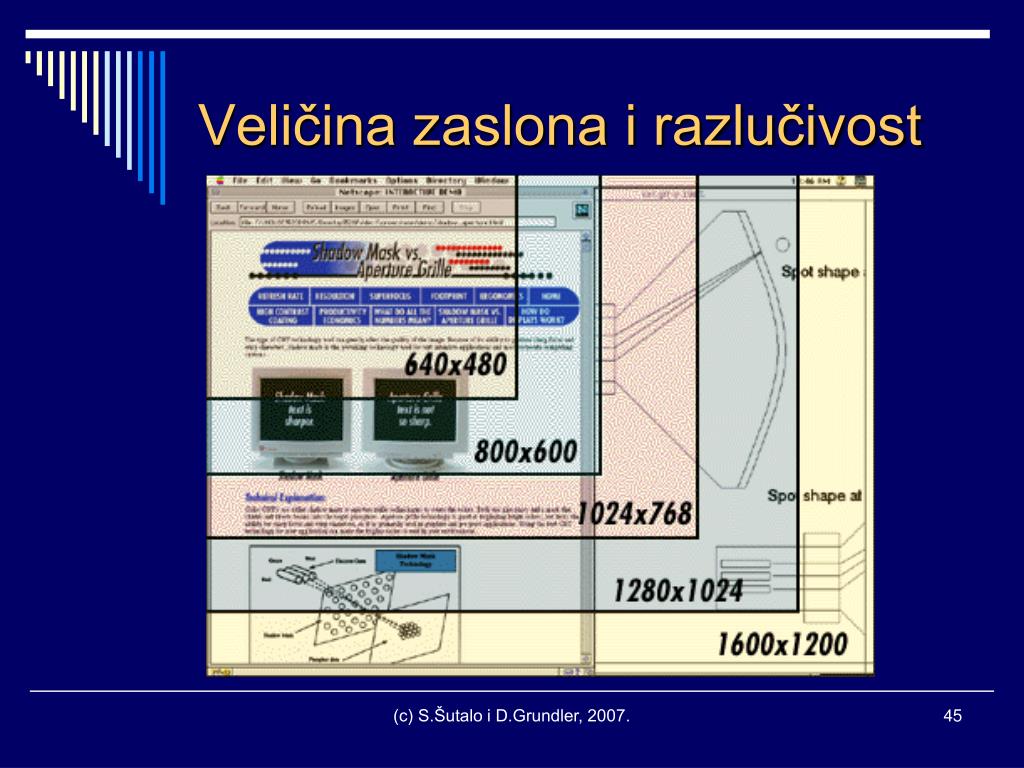

  45. Veličina zaslona i razlučivost (c) S.Šutalo i D.Grundler, 2007.

  46. Vrste katodne cijevi • Monitori s katodnom cijevi (CRT) mogu se, s obzirom na vrstu katodne cijevi, razvrstati u dvije skupine: • FST (engl. flat square tube) Zaslon nalikuje isječku kugle velikog radijusa. • VFT (engl. vertically flat tube) Zaslon nalikuje isječku plašta valjka velikog radijusa. (c) S.Šutalo i D.Grundler, 2007.

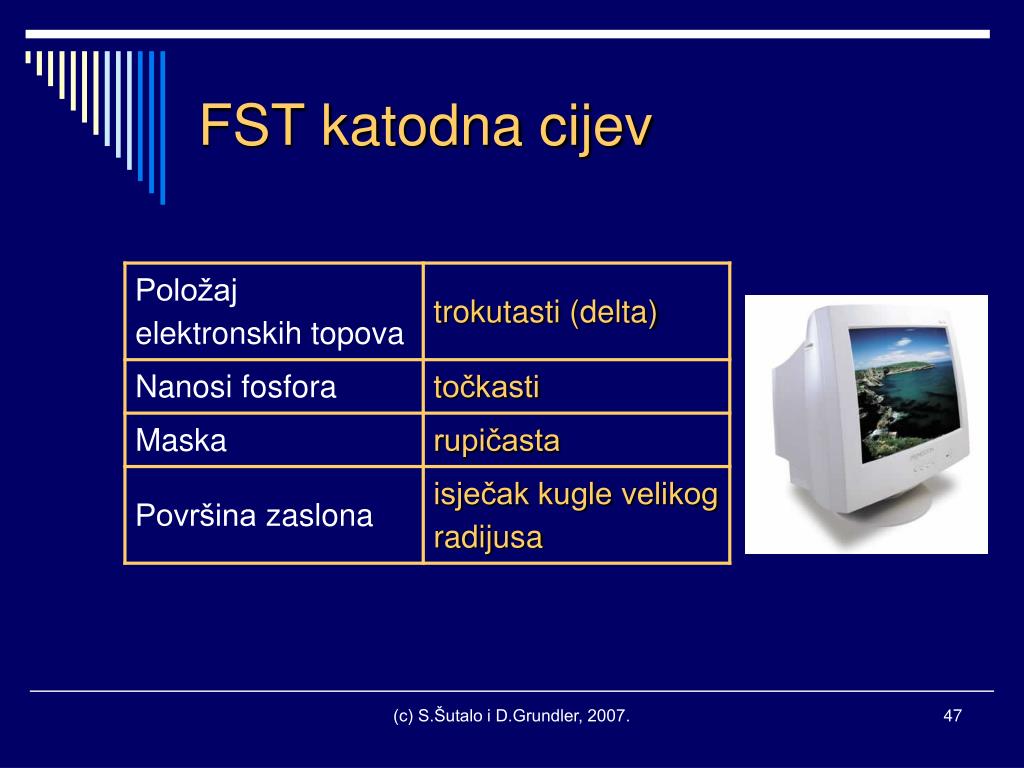

  47. FST katodna cijev (c) S.Šutalo i D.Grundler, 2007.

  48. VFT katodna cijev (c) S.Šutalo i D.Grundler, 2007.
