  1. SuperGIS使用的資料

  2. ECW 圖層資料格式 • 向量格式 • 網格格式 Geo Shapefile MIF DXF JPG TIFF PNG BMP GeoTIFF ECW LAN GIS

  3. Shapefile • 為SuperGIS主要的空間向量資料格式 • 完整的ShapeFile包含了附檔名為.shp、.dbf與 .shx及等三個檔案 • 屬性資料表以dBASE格式儲存

  4. Shapefile • 圖層內的圖徵類型需一致 • 圖層的類型有點、線、面

  5. Shapefile • 至少包含三個副檔案才構成完整檔案 • *.shp：記錄圖形資料 • *.dbf：記錄屬性資料 • *.shx：圖形與屬性資料的關連 • 經過操作會自行產生檔案，以記錄圖層與屬性表相對之間的關係 • *.sbr、*.sbx • *.ain、*.aih

  6. SLR(SuperGIS Layer File) • 滙出圖徵 • 將Shp檔另行複製一份 • 滙出圖層 • 將單一圖層製作成*.slr檔 • 滙出群組圖層 • 將一組圖層製作成*.slr檔

  7. SLR檔的內容 • SLR記錄Shp檔的位置及相關的分類及外觀設定 • <Layer> • <Source> • <Type>4</Type> • <Title>縣市界</Title> • <Path>C:\mygis\Ex2-1\縣市界.shp</Path> • 你可以將SuperGIS 2.0做好的SLR檔, 搬移到SuperPad 2.0使用, 圖層的外觀與你在SuperGIS2.0上看到的一模一樣

  8. 以資料表紀錄空間位置 • 將資料表中所紀錄的座標位置或門牌地址轉成點圖層 文字座標資料 屬性表資料

  9. ECW 網格式資料 • 影像資料 JPG TIFF PNG BMP GeoTIFF ECW LAN GIS

  10. World File • 某些網格影像資料未記錄坐標資訊，需透過通用坐標系統資訊(worldfile)將影像坐標加以記錄 • Worldfile格式說明 A：每像元X方向大小 B：X方向旋轉角度 C：左上角X座標 D：Y方向旋轉角度 E：每像元Y方向大小 F：左上角Y座標 • Worldfile命名規則

  11. Exercise 3-1 • 請開啟C:\MyGIS\Ex3-1\ex3-1.sgm • 包含一個圖層「縣市界」 • 請利用加入圖層方式，將C:\MyGIS\Ex3-1\縣市界影像.jpg載入 • 你可以發現「縣市界.shp」與「縣市界影像.jpg 」正確的套合在一起 • 因為「縣市界影像.jpg 」有一個紀錄其坐標資訊的通用坐標系統資訊檔案 • 請利用檔案總管開啟C:\MyGIS\Ex3-1資料夾，您可以看見一個「縣市界影像.jgw」

  12. Exercise 3-1 • 「縣市界影像.jgw」即是影像檔「縣市界影像.jpg」的通用坐標系統資訊檔案 • 請利用「記事本」開啟「縣市界影像.jgw」加以檢視，其內容如下： • 706.8265 • 0 • 0 • -706.8265 • -70347.5431 • 2806249.5145 • 每像元X方向大小 • Y方向旋轉角度 • X方向旋轉角度 • 每像元Y方向大小 • 左上角X座標 • 左上角Y座標

  13. Exercise 3-2 • SuperGIS可載入哪兩種格式的資料 （向量格式與網格格式） • SuperGIS可載入哪些向量資料？ （Shapefile、DXF、MIF） • 真實世界萃取出來的地物，是否可將點、線及面的圖徵同時存放於Shapefile之中？ （不可以，需要分別存放） • SuperGIS能否編輯Shapefile檔案資料 （SuperGIS能夠編輯Shapefile檔案）

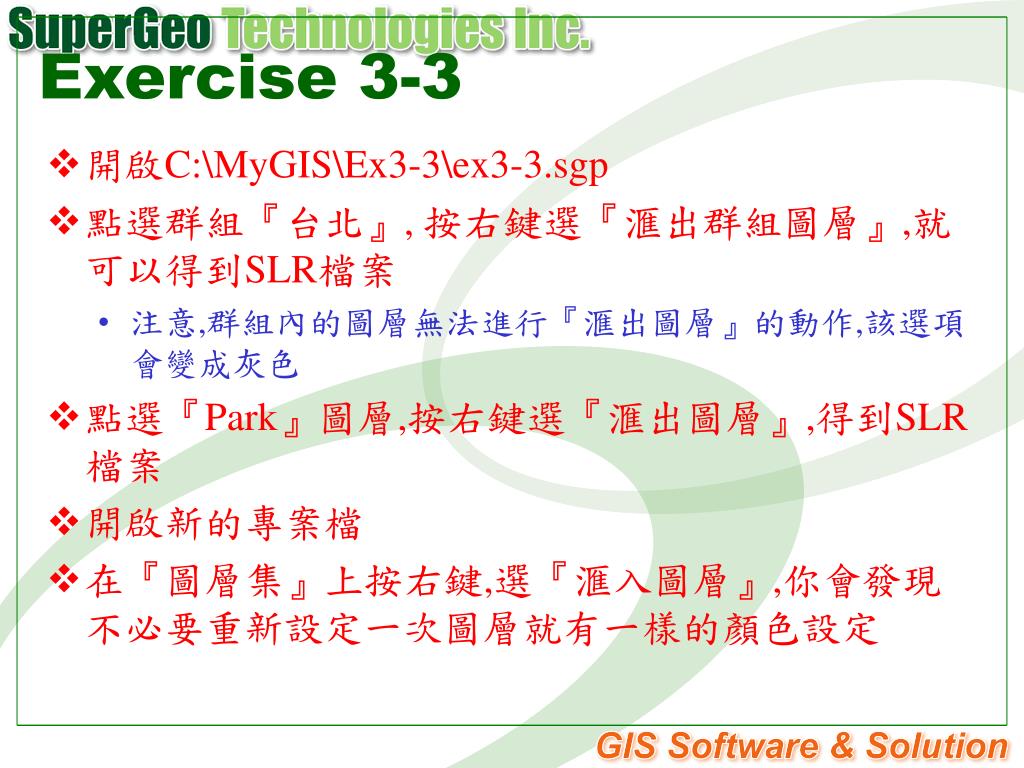

  14. Exercise 3-3 • 開啟C:\MyGIS\Ex3-3\ex3-3.sgp • 點選群組『台北』, 按右鍵選『滙出群組圖層』,就可以得到SLR檔案 • 注意,群組內的圖層無法進行『滙出圖層』的動作,該選項會變成灰色 • 點選『Park』圖層,按右鍵選『滙出圖層』,得到SLR檔案 • 開啟新的專案檔 • 在『圖層集』上按右鍵,選『滙入圖層』,你會發現不必要重新設定一次圖層就有一樣的顏色設定
