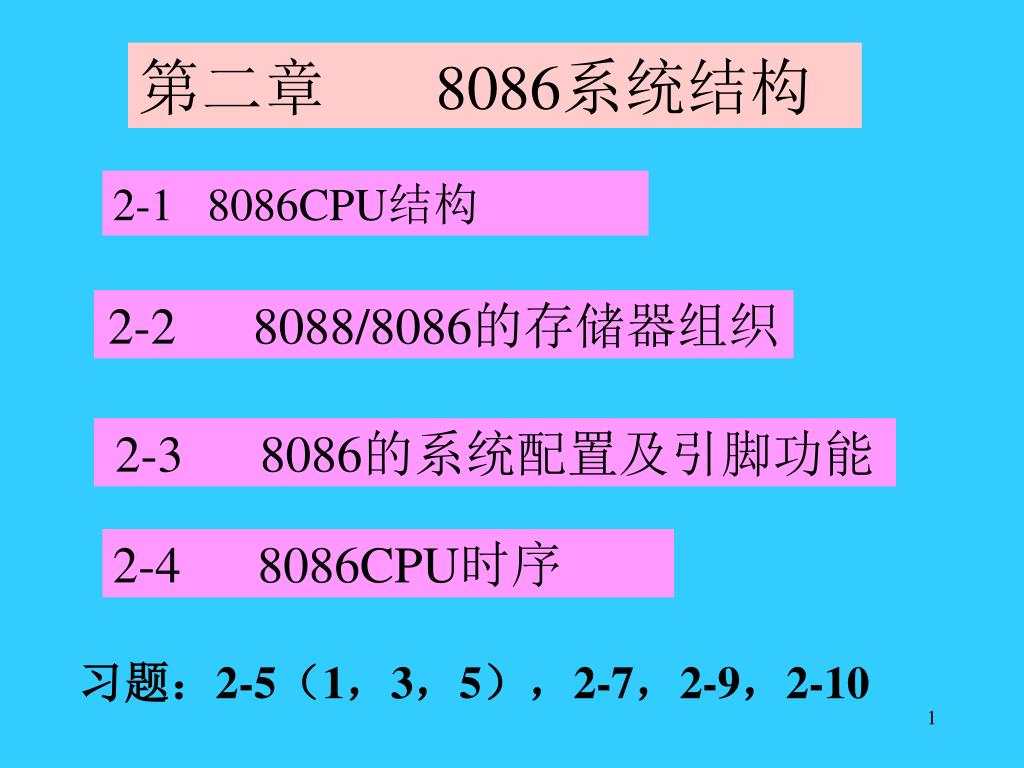

  1. 第二章 8086系统结构 2-1 8086CPU结构 2-2 8088/8086的存储器组织 2-3 8086的系统配置及引脚功能 2-4 8086CPU时序 习题：2-5（1，3，5），2-7，2-9，2-10

  2. 2-1 8086CPU结构 第二章 8086系统结构 属第三代微处理器 运算能力： 数据总线：DB－16bit（8086）/ 8bit（8088） 地址总线：AB－20bit 内存寻址能力220＝1MB 一、 8086CPU的内部结构

  3. 1.总线接口部件BIU（Bus Interface Unit) 组成：16位段寄存器，指令指针，20位地址加法器，总线控制逻辑，6字节指令队列。 作用：负责从内存指定单元中取出指令，送入指令流队列中排队；取出指令所需的操作数送EU单元去执行。 工作过程：由段寄存器与IP形成20位物理地址送地址总线，由总线控制电路发出存储器“读”信号，按给定的地址从存储器中取出指令，送到指令队列中等待执行。 *当指令队列有2个或2个以上的字节空余时，BIU自动将指令取到指令队列中。若遇到转移指令等，则将指令队列清空，BIU重新取新地址中的指令代码，送入指令队列。 *指令指针IP由BIU自动修改，IP总是指向下一条将要执行指令的地址。

  4. 2.指令执行部件EU（Execution Unit) 组成： ALU ，标志寄存器，寄存器组，EU控制系统等。 作用：完成指令的译码和执行指令的工作 工作过程：从队列中取得指令，进行译码若执行指令需要访问存储器或I/O端口，则EU将操作数的偏移地址送给BIU，由BIU取得操作数送给EU。根据指令要求向EU内部各部件发出控制命令，完成执行指令的功能。

  5. 3. 8086CPU结构的特点： 减少了CPU为取指令而等待的时间，提高了CPU的运行速度。

  6. 二、 8088/8086的寄存器结构 8088/8086有14个16位寄存器 1. 通用寄存器组 2. 指针/变址寄存器 3. 2个控制寄存器 4. 4个段寄存器

  7. 1. 通用寄存器组 *各寄存器隐含用法 * 4个16位的数据寄存器 （AX，BX，CX，DX）寄存器既可存放数据，也可存放地址。 * 既可作为16位寄存器也可作为8位寄存器使用。（例：AH，AL） 8bit寄存器只能存放数据。

  8. 2. 指针及变址寄存器（SP，BP，SI，DI） * BP，SP寄存器称为指针寄存器，与SS联用。 * DI，SI寄存器称为变址寄存器，与DS联用，在串指令中，SI，DI均为隐含寻址，此时，SI与DS联用， DI与ES联用。

  9. 3. 指令指针和状态寄存器 （1） 指令指针I P是一个16位的专用寄存器。当BIU从内存中取出一条指令，自动修改IP，始终指向下一条将要执行的指令在现行代码段中的偏移量。 8086/8088中的某些指令执行后会改变IP的内容，但用户不能编写指令直接改变IP 的内容。 * I P是指令地址在代码段内的偏移量（又称偏移地址），IP要与CS配合构成共同物理地址。 （2） 标志寄存器PSW（FLAGS） PSW 是一个16位的专用寄存器（6位状态位，3位控制位）存放运算结果的特征。

  10. D15 D11 D8 D6 D4 D2 D0 CF（进位标志）： 当运算结果的最高位（D7/D15）出现进位（借位）时，CF=1；（STC置位，CLC复位，CMC取反） PF（奇偶校验标志）：当运算结果中“1”的个数为偶数时，PF=1； AF（辅助进位标志）：当结果的D3向D4（低位字节）出现进位（借位）时，AF=1； ZF （零标志）： 当运算结果为零时，ZF=1； SF （符号标志）： 当运算结果的最高位D7/D15为1时，SF=1； OF （溢出标志）：当运算结果超过机器所能表示的范围时，OF=1； DF（方向标志）：在字符串操作时，决定操作数地址调整的方向，DF=1，为递减；（STD， CLD） IF （中断允许标志）： IF=1，允许CPU响应外部的可屏蔽中断；（STI，CLI） TF （单步标志）：当TF=1，CPU每执行一条指令便自动产生一个内部中断， 在中断服务程序中可检查指令执行情况。

  11. 4. 段寄存器 4个16位段寄存器，给出相应逻辑段的首地址，或称为段基址。 * CS（代码段寄存器）指向当前的代码段，指令由此段 取出； *SS （堆栈段寄存器）指向当前的堆栈段，栈操作的对象 是该段存储单元的内容； *DS（数据段寄存器）指向当前的数据段，该段中存放程 序的操作数； *ES （附加段寄存器）指向当前的附加段，主要用于字符 串数据的存放，也可以用于一般数据 的存放。

  12. 2-2 8088/8086的存储器组织 一、存储器地址的分段 1.存储器地址的分段 矛盾：存储器地址空间1MB，20bit地址线；内部各寄存器和数据总线均为16bit。 解决方法：将整个存储空间分为若干个逻辑段，每段内地址16bit，即最多地址空间64KB。 允许各逻辑段在整个存储空间浮动，段与段之间可以是连续的，也可以是分开的或重叠的。

  13. 00000H 逻辑段1起点 逻辑段1<=64KB 逻辑段2起点 逻辑段2<=64KB 逻辑段3起点 逻辑段3<=64KB 逻辑段4起点 逻辑段4<=64KB FFFFFH 每个段的起始地址必须能被16整除（XXXX0H） 程序执行前，分别对相应的段寄存器CS，DS，SS，ES置“段基值”，若程序长度大于64KB，则可通过对CS送新的“段基值”将程序转移到新段中。

  14. 段地址0000 段内有效地址 + 物理地址(20bit) 16bit 16bit 20bit 2. 20位物理地址的形成 逻辑地址：允许在程序中编排的地址； 物理地址：信息在存储器中实际存放的地址；00000~FFFFFH 对给定的任一存储单元，有两部分逻辑地址： 段基址（段地址）——由CS，DS，SS，ES决定 偏移地址（段内有效地址）——从段地址开始的相对偏移 位置 物理地址=段基址*16+偏移地址

  15. 操作类型 隐含段地址 替换段地址 偏移地址 取指令 CS 无 IP 堆栈操作 SS 无 SP BP间址 SS CS、DS、ES EA 存/取操作数 DS CS、SS、ES EA 源字符串 DS CS、SS、ES SI 目的字符串 ES 无 DI 3. 逻辑地址的来源； EA---有效地址，

  16. 二、8086存储器的分体结构 在8088CPU系统中，外部数据总线为8位，在存储器地址空间中数据存储格式以字节(8bit)为单位组织存储的，CPU访问一次存储器，只读写一个字节，读写一个字要两次访问存储器。 而8086CPU的数据总线为16位，CPU除了可以对一个字节寻址外，还必须能进行一个字的读写。即：如何组织数据存储格式使CPU访问一次存储器，获得一个字的数据。

  17. D15 D8 D7 D0 00001 00000 00003 00002 00005 00004 512K*8bit A0=1 512K*8bit A0 =0 FFFFF FFFFE （3）用地址线A0和BHE信号选择存储体 硬件条件： （1）将1M的存储空间分成两个存储体：偶地址和奇地址存储体 （2）将数据总线的低8位与偶地址存储体数据线相连，数据总线的高8位与奇地址存储体数据线相连。

  18. A1—A19 地址 锁存 器 8086 A0—A19 偶 存储 体 奇 存储 体 A0 D8—D15 D0—D7 BHE A0 操作 总线使用情况 0 0 从偶地址开始读/写一个字 AD15--AD0 0 1 从奇地址开始读/写一个字节 AD15--AD8 1 0 从偶地址开始读/写一个字节 AD7--AD0 1 1 无效 BHE BHE

  19. 1422DH 1422EH L(低8bit) 字节地址 字节地址 H(高8bit) 1422FH 字(16bit)数据地址1422EH 低位在低地址，高位在高地址 14230H 数据存放格式： 存储器二个连续字节组成一个字，一个字中的每一个字节都有各自的字节地址。存入时以低位字节在低地址，高位字节在高地址的次序存放，字单元的地址以低位地址表示。若要求8086在一个总线周期访问一个整字（16位）时，则该字的地址为偶地址（“对准存放”）。如果则该字的地址为奇地址（“未对准存放”），则8086要用两个连续的总线周期访问一个整字，每个周期访问一个字节。

  20. 三、堆栈的概念 堆栈是利用RAM区中某一指定区域(由用户规定)，用来暂时保存数据或地址的存储区。堆栈段是由段定义语句在内存中定义的一个段，段基址由SS指定。堆栈的地址增长方式是由高向低增长。 堆栈的工作方式是“先进后出”，存取数据的方法是压入(PUSH)和弹出(POP)。 堆栈区的栈底是固定的最高地址，其栈顶根据堆栈数据的压入或取出的变化不断改变。栈顶是堆栈区的最低地址，用堆栈指针SP指示。堆栈以字为单位进行操作。 每执行一条PUSH指令， SP＝SP－2，向堆栈压入16bit数据。（ SP）=低字节；（ SP+1）=高字节 每执行一条POP指令，从堆栈弹出16bit数据， SP＝SP＋2。

  21. (AX)=9536H (BX)=0475H 36H 95H (AX)=0475H (BX)=9536H 00FAH 00FBH 00FCH 00FDH 00FEH 00FFH 0100H 4、(00FCH)→ AL (00FDH)→AH (SP)+2→SP (SP)=00FEH 2、 (SP)-2→SP (AH)→00FFH (AL)→00FEH (SP)=00FEH 3、 (SP)-2→SP (BH)→00FDH (BL)→00FCH (SP)=00FCH 75H 04H 75H 36H 04H 95H 5、 (00FEH) →BL (00FFH) →BH (SP)+2→SP (SP)=0100H 1、设栈底 (SP)=0100H 例：执行入栈和出栈的过程 1、MOV SP，0100H 2、PUSH AX 3、PUSH BX 4、POP AX 5、POP BX

  22. 一、 最小模式系统（MN/ MX引脚接+5V电源） 2-3 8086的系统配置及引脚功能 8086CPU是16位处理器，采用40引脚的DIP封装。40条引脚信号按功能可分为4部分：地址总线，数据总线，控制总线以及其他（时钟、电源，地线）。 特点：系统中存储器芯片，I/O芯片不多； 地址总线由AD0~AD15，A16/ S3 ~A19/ S6通过8282锁存器构成； 数据总线直接由AD0~AD15构成（也可加总线驱动8286）； 控制总线由CPU的控制线提供，构成一小型、单处理机系统。

  23. Vcc A -A 16 19 Vcc MN/MX RD WR CLK 8284 IO/M READY INTA 时钟 发生器 RESET INTR 地址总线 ALE STB 8086 CPU 8282 OE AD -AD 0 15 存储器 I/O接口 在最小模式系统中，还需加入： 1片8284A 3片8282/8283 2片8286/ 8287 BHE BHE 数据总线 DT/R T 8286 DEN OE 8086最小组态系统配置图

  24. 二、 最大模式（组态）系统（MN/ MX引脚接地） 8086最大组态系统配置图 系统控制信号由总线控制器8288提供， 用于多处理机和协处理机结构中。 8288为总线控制器，输入8086的总线状态信号，输出总线命令和控制信号。 8289为总线裁决器，用于裁决哪个处理器拥有对总线的使用权。

  25. 状态线S2、S1、S0的编码 性能 S2 S1 S0 0 0 0 中断响应 I/O 0 0 1 读 端口 I/O 0 1 0 写 端口 H alt 0 1 1 暂停 1 0 0 取指 1 0 1 读存储器 1 1 0 写存储器 1 1 1 无源

  26. 共用信号线

  27. * 8088的指令队列长度为4个字节，队列中出现1个空闲字节时，BIU自动访问存储器取指令补充指令队列； *8088的地址/数据复用线为8条，即AD7~AD0，访问1个字需两个读写周期； * 8088 中的存储器/IO控制线为 IO /M ，与8086相反； * 8086的引脚BHE/S7在8088中为SS0 ，与DT/ R、IO/M一起决定最小模式中的总线周期操作。 三、 8088CPU与8086的不同之处

  28. 2-4 8086CPU时序 一. 指令周期、总线周期、时钟周期 指令周期（Instruction Cycle)： 执行一条指令所需要的时间。 （一个指令周期由一个或若干个总线周期组成） 总线周期（Bus Cycle )： CPU完成对存储器或I/O端口一次访问所需的时间； 时钟周期（Clock Cycle)：时钟频率的倒数,是CPU的时间基准（T状态);（若8086的主频为5MHZ，一个时钟周期为200ns）

  29. T4 T1 T2 T3 Tw Tw T4 T1 T2 总线周期 一个总线周期至少由四个T状态（T1~T4）组成。 T1：输出地址；T2、T3：传送数据。若存储器或外设速度慢，可插入等待周期Tw 若一个总线周期后不执行下一个总线周期，即总线上无数据传输操作，系统总线处于空闲状态，此时执行空闲周期。

  30. 二. 几种基本时序 1. 读总线周期 地址A19---A0 M / IO ：在整个读周期有效， 0=I/O读，1=M读； ALE：T1状态出现正脉冲， 下降沿锁存地址信息； RD： 在T2-T3状态有效； DT/ R：在整个总线周期为低 电平，表示读周期； DEN：在T2-T3期间为低电 平，表示数据有效。 存储器读时序

  31. 存储器读时序说明 1、T1开始(T1下降沿) M/ IO＝1，存储器操作 20位地址信号输出，BHE信号有效 ALE＝1， DT/R＝0允许CPU读入 3、T2开始 RD＝0，存储器开始读 DEN＝0，DB上允许数据有效 4、T4开始 DB上数据稳定。RD、DEN恢复为1，CPU获得数据 5、T4结束 DT/R=1，存储器读周期结束 2、T1上升沿 ALE=0锁存地址信号A19～A0，

  32. 具有等待状态的存储器读时序 8086在T3状态的的前沿采样READY线，若发现其为低，则在T3周期结束后，插入一个Tw状态。以后在每个Tw周期的前沿采样READY线，只有在发现它为高电平时，才在这个Tw结束后进入T4周期。 具有等待状态的存储器读时序

  33. WR：在T2~T4期间WR有效； DT/R：在整个总线周期内为高，表示写周期，在接有数据收发器的系统中，用来控制数据传输方向。 2. 存储器写周期 存储器写时序与存储器读时序相似，其不同点在于： AD15 ~ AD0：在T2~T4期间CPU送上欲输出的数据，而无高阻态； 存储器写时序

  34. 存储器写时序说明 1、T1开始 M/ IO＝1，存储器操作 20位地址信号输出，BHE信号有效 ALE＝1， DT/R＝1，CPU输出 3、T2开始 WR＝0，存储器开始写 DEN＝0，DB上允许数据有效 4、T4开始 数据已写至存储器 WR、DEN恢复为1 2、T1上升沿 ALE=0锁存地址信号A19～A0 5、T4结束 写周期结束

  35. 复位时序 3. 系统复位 系统复位，各寄存器的状态： 当8086在RESET引线上检测到一个脉冲的正沿时，停止正在进行的所有操作，处于初始化状态，直到RESET信号变低。
