  1. Schnittstellen/Interfaces Ein Referat von Tobias Schneeweiss ELIT 06 LF 4 17.04.2007

  2. Reihenfolgeverzeichnis • Allgemeine Definition • Unterscheidungen von Schnittstellen • Hardwareschnittstelle • USB • FireWire • SCSI • IDE • ISA • PCI

  3. Allgemeine Definition • Die Schnittstelle, auch Interface ist ein Teil eines Systems und dient der Kommunikation zwischen den einzelnen Komponenten eines PCs. • Der Austausch von Informationen erfolgt in Form von physikalischen (z. B. Elektrische Spannung, Stromstärke) oder logischen Größen (Daten) und kann analog (z.B. Mikrofon an einer Soundkarte) oder digital (z.B. Parallelschnittstelle des PC) erfolgen.

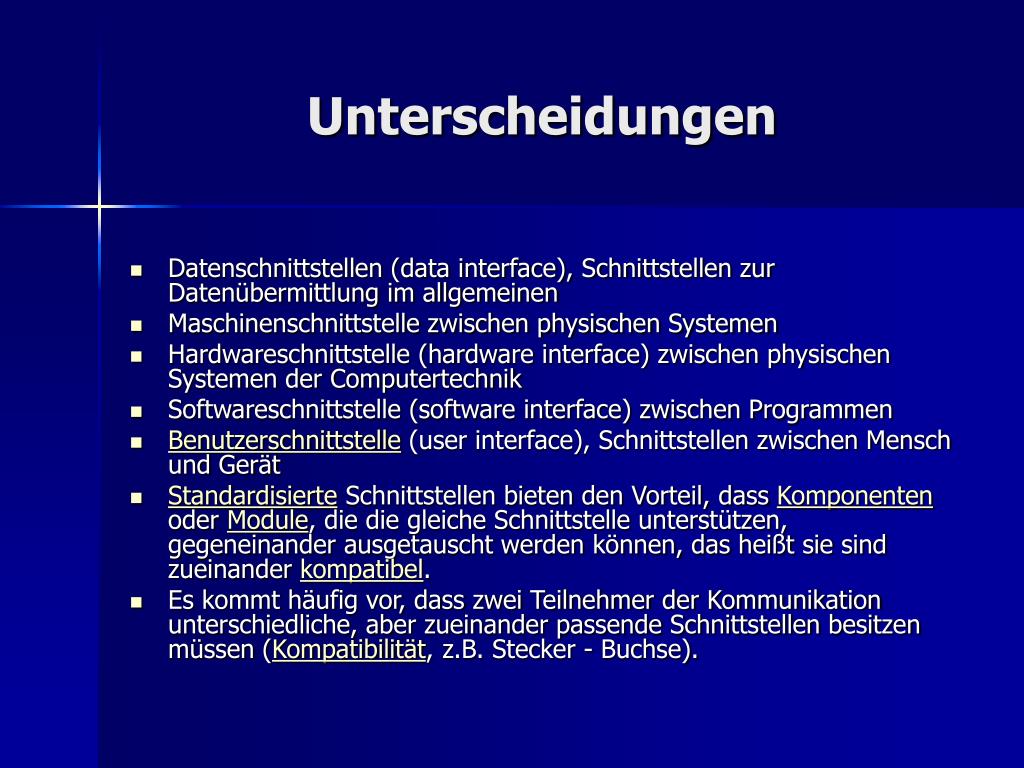

  4. Unterscheidungen • Datenschnittstellen (data interface), Schnittstellen zur Datenübermittlung im allgemeinen • Maschinenschnittstelle zwischen physischen Systemen • Hardwareschnittstelle (hardware interface) zwischen physischen Systemen der Computertechnik • Softwareschnittstelle (software interface) zwischen Programmen • Benutzerschnittstelle (user interface), Schnittstellen zwischen Mensch und Gerät • Standardisierte Schnittstellen bieten den Vorteil, dass Komponenten oder Module, die die gleiche Schnittstelle unterstützen, gegeneinander ausgetauscht werden können, das heißt sie sind zueinander kompatibel. • Es kommt häufig vor, dass zwei Teilnehmer der Kommunikation unterschiedliche, aber zueinander passende Schnittstellen besitzen müssen (Kompatibilität, z.B. Stecker - Buchse).

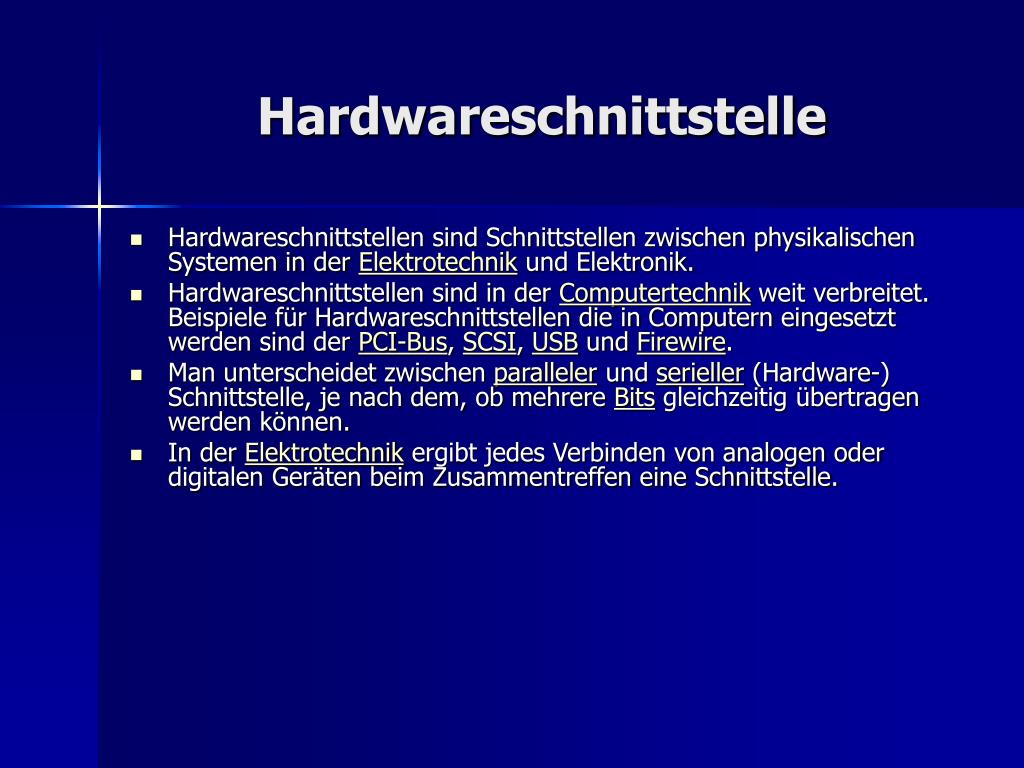

  5. Hardwareschnittstelle • Hardwareschnittstellen sind Schnittstellen zwischen physikalischen Systemen in der Elektrotechnik und Elektronik. • Hardwareschnittstellen sind in der Computertechnik weit verbreitet. Beispiele für Hardwareschnittstellen die in Computern eingesetzt werden sind der PCI-Bus, SCSI, USB und Firewire. • Man unterscheidet zwischen paralleler und serieller (Hardware-) Schnittstelle, je nach dem, ob mehrere Bits gleichzeitig übertragen werden können. • In der Elektrotechnik ergibt jedes Verbinden von analogen oder digitalen Geräten beim Zusammentreffen eine Schnittstelle.

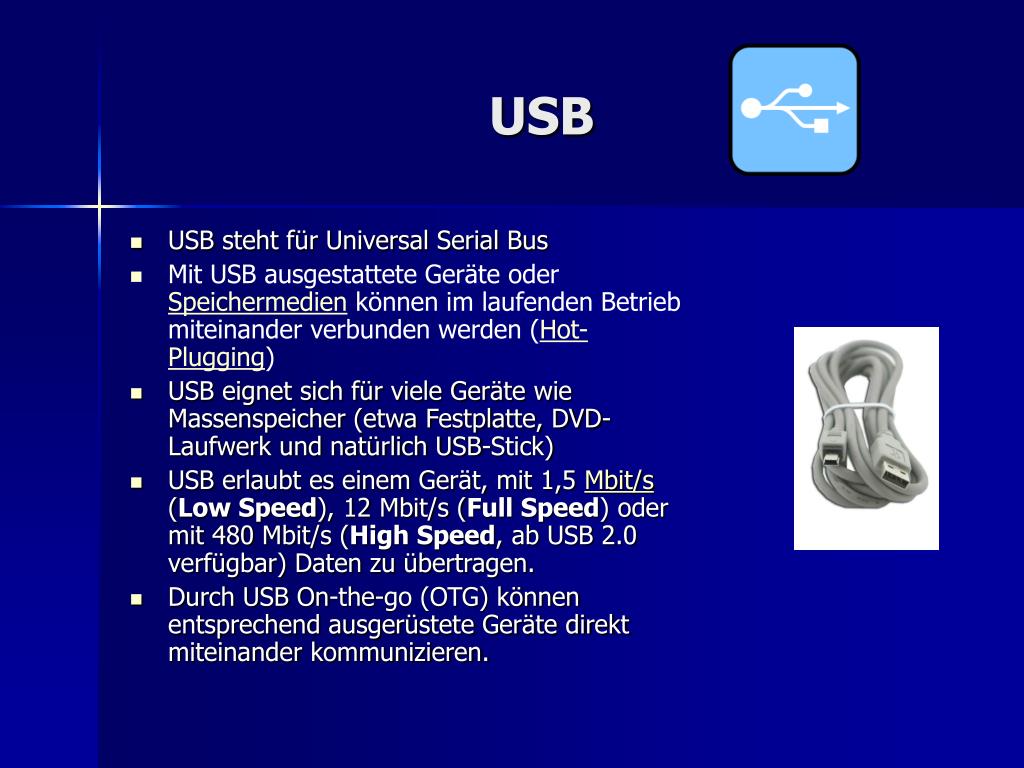

  6. USB • USB steht für Universal Serial Bus • Mit USB ausgestattete Geräte oder Speichermedien können im laufenden Betrieb miteinander verbunden werden (Hot-Plugging) • USB eignet sich für viele Geräte wie Massenspeicher (etwa Festplatte, DVD-Laufwerk und natürlich USB-Stick) • USB erlaubt es einem Gerät, mit 1,5 Mbit/s (Low Speed), 12 Mbit/s (Full Speed) oder mit 480 Mbit/s (High Speed, ab USB 2.0 verfügbar) Daten zu übertragen. • Durch USB On-the-go (OTG) können entsprechend ausgerüstete Geräte direkt miteinander kommunizieren.

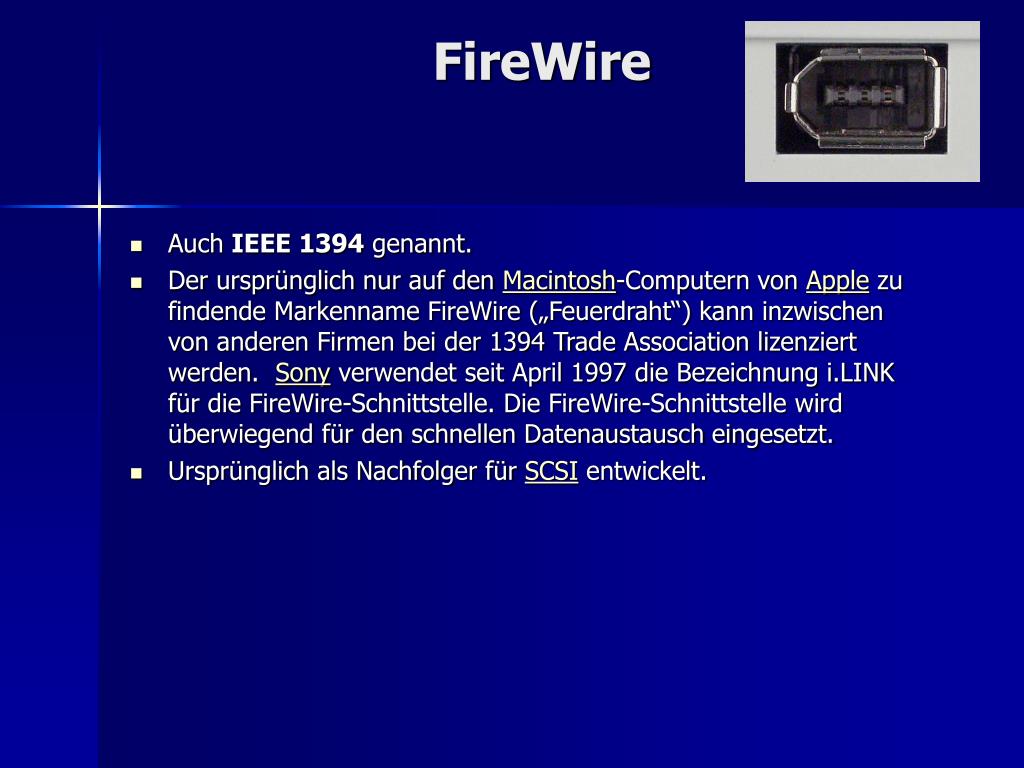

  7. FireWire • Auch IEEE 1394 genannt. • Der ursprünglich nur auf den Macintosh-Computern von Apple zu findende Markenname FireWire („Feuerdraht“) kann inzwischen von anderen Firmen bei der 1394 Trade Association lizenziert werden. Sony verwendet seit April 1997 die Bezeichnung i.LINK für die FireWire-Schnittstelle. Die FireWire-Schnittstelle wird überwiegend für den schnellen Datenaustausch eingesetzt. • Ursprünglich als Nachfolger für SCSI entwickelt.

  8. Small Computer System Interface • Das Small Computer System Interface (SCSI) ist eine standardisierte parallele Schnittstelle zur Datenübertragung zwischen Geräten auf einem Computer-Bus.

  9. Integradet Drive Electronics • ATA/ATAPI (Advanced Technology Attachment with Packet Interface) ist eine Schnittstelle zwischen Massenspeicher und Computer. ATA/ATAPI wird beispielsweise in Personalcomputern verwendet, um Festplatten sowie Laufwerke für CD-ROM und DVD anzuschließen.

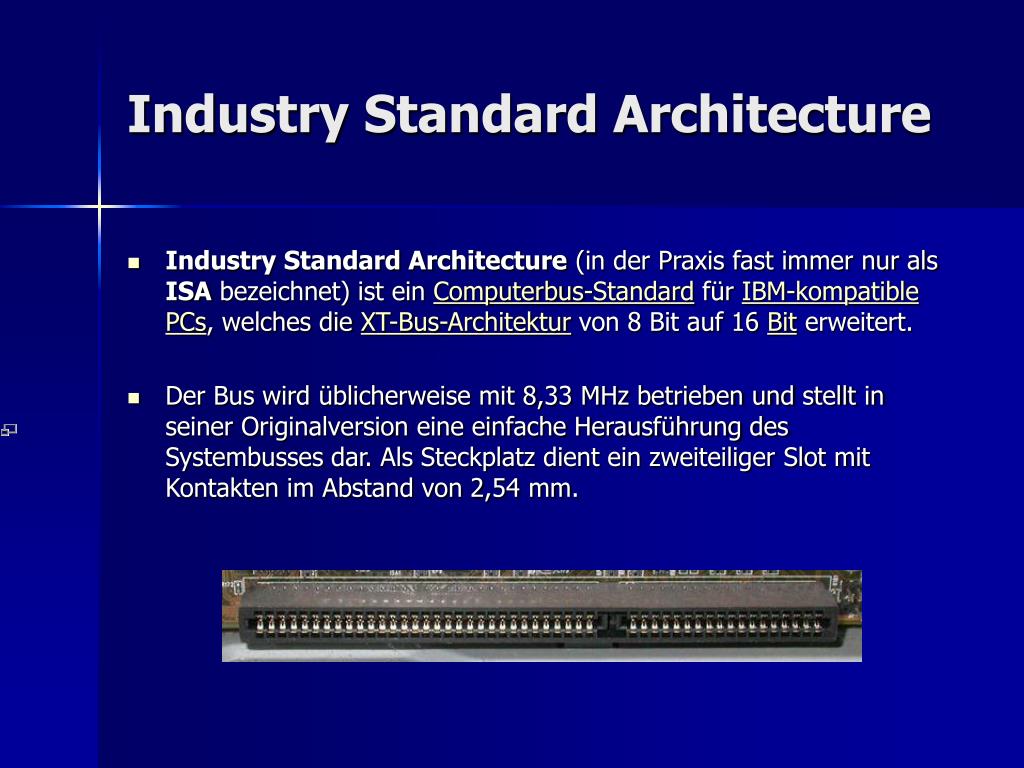

  10. Industry Standard Architecture • Industry Standard Architecture (in der Praxis fast immer nur als ISA bezeichnet) ist ein Computerbus-Standard für IBM-kompatible PCs, welches die XT-Bus-Architektur von 8 Bit auf 16 Bit erweitert. • Der Bus wird üblicherweise mit 8,33 MHz betrieben und stellt in seiner Originalversion eine einfache Herausführung des Systembusses dar. Als Steckplatz dient ein zweiteiliger Slot mit Kontakten im Abstand von 2,54 mm.

  11. Peripheral Component Interconnect • PCI ist ein Bus-Standard zur Verbindung von Peripheriegeräten mit dem Chipsatz eines Prozessors. • Es gibt verschiedene Varianten des Standards für verschiedene Einsatzgebiete (PC, Industrie, Telekommunikation). Die bekannteste Variante kommt hauptsächlich im PC-Umfeld zum Einsatz und heißt offiziell PCI Conventional. Praktisch jeder seit ca. 1994 gebaute IBM-PC kompatible Computer ist mit meist zwei bis sieben Steckplätzen für PCI-Karten ausgerüstet (ausgenommen Miniatur- und mobile Versionen). Auch neuere Computer der Firma Apple und Workstations der Firma Sun besitzen einen PCI-Bus.

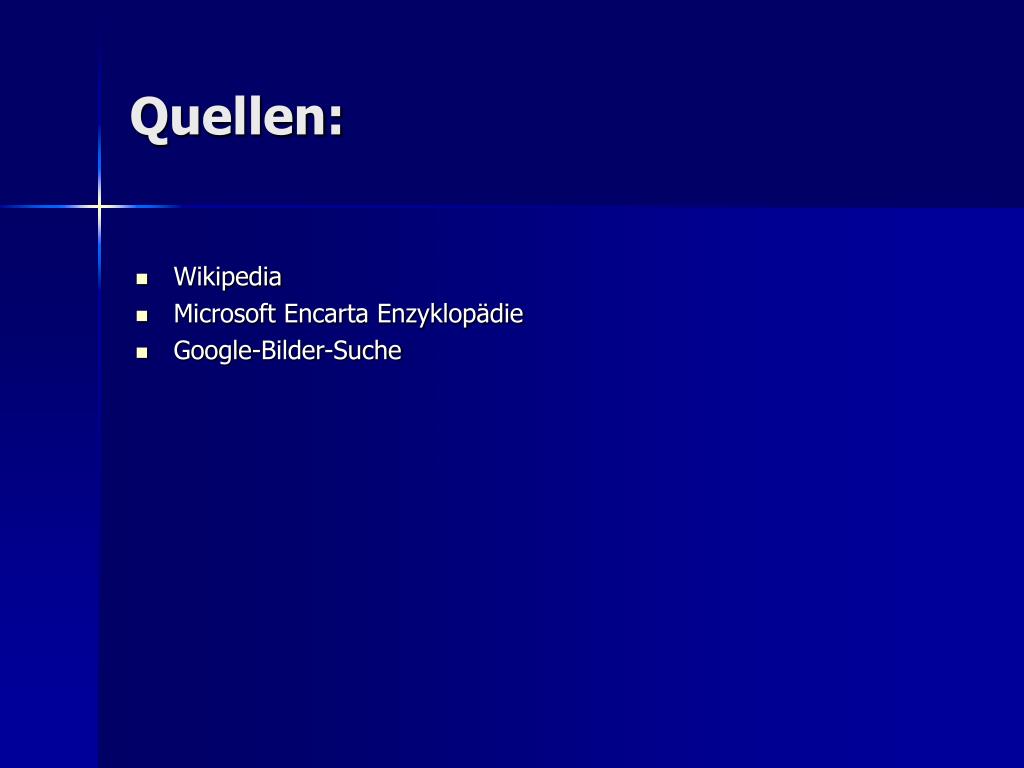

  12. Quellen: • Wikipedia • Microsoft Encarta Enzyklopädie • Google-Bilder-Suche

  13. Vielen Dank für Ihre (Eure) Aufmerksamkeit
