  1. МИНИСТЕРСТВО НАУКИ И ОБРАЗОВАНИЯ, МОЛОДЕЖИ И СПОРТА УКРАИНЫ ГОСУДАРСТВЕННОЕ ВЫСШЕЕ УЧЕБНОЕ ЗАВЕДЕНИЕ «НАЦИОНАЛЬНЫЙ ГОРНЫЙ УНИВЕРСИТЕТ» «ВЛИЯНИЕ СТРУКТУРЫ МЕХАНИЗМА КАЧАЮЩЕГОСЯ КОНВЕЙЕРА НА ЕГО ФУНКЦИЮ ПОЛОЖЕНИЯ» Руководители: доц. Шляхов Э.М. доц. Мацюк И.Н. Выполнила: студентка гр.ТМАм-08-1м Зима Н.В.

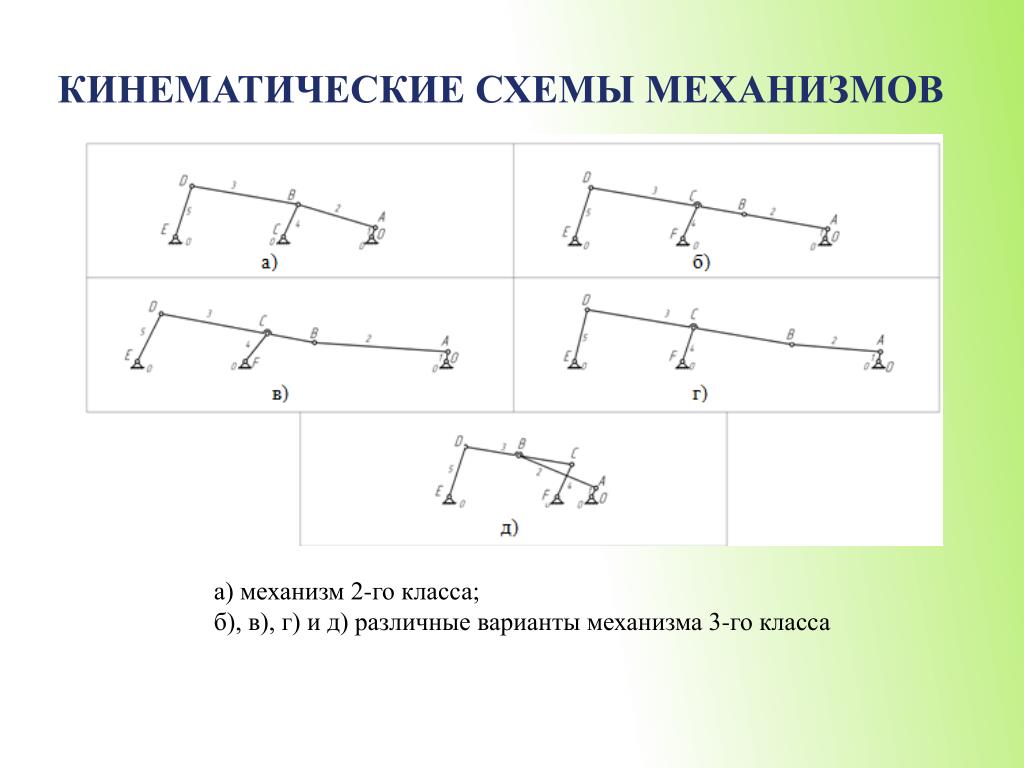

  2. КИНЕМАТИЧЕСКИЕ СХЕМЫ МЕХАНИЗМОВ а) механизм 2-го класса; б), в), г) и д) различные варианты механизма 3-го класса

  3. СХЕМА ПЛОСКО-РЫЧАЖНОГО МЕХАНИЗМА 3-ГО КЛАССА Размеры звеньев: l1= lOA, l2= lAB, l3= lBD, l4= lCB, l5= lED. Также известны координаты точек O, С, E.

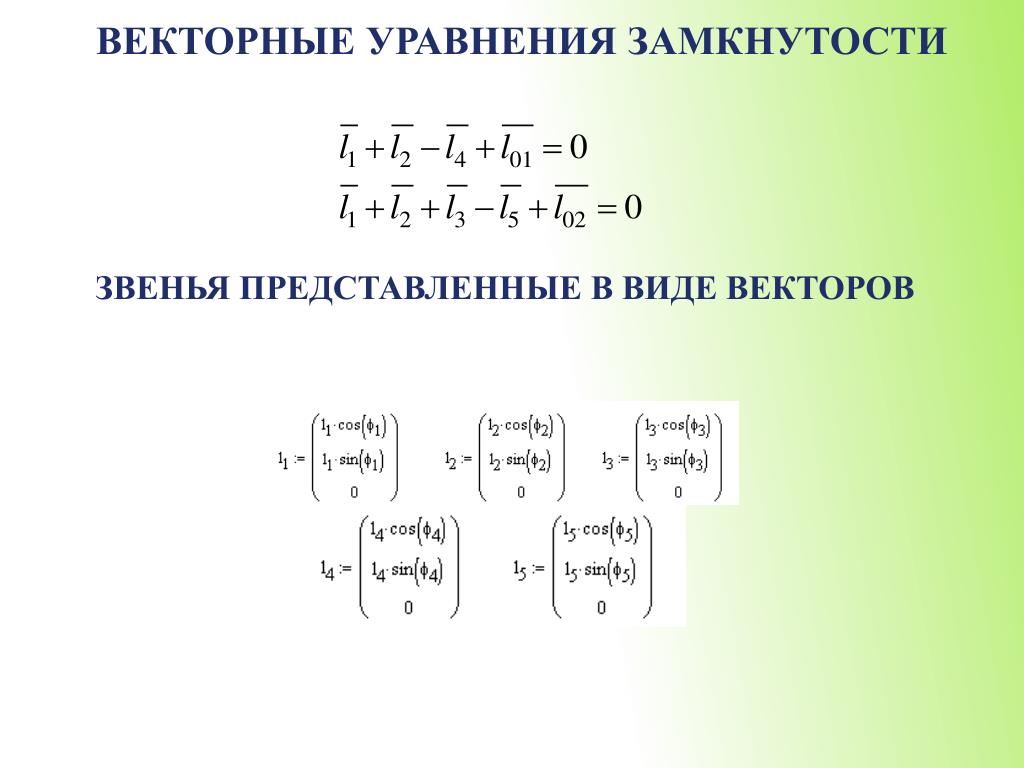

  4. ВЕКТОРНЫЕ УРАВНЕНИЯ ЗАМКНУТОСТИ ЗВЕНЬЯ ПРЕДСТАВЛЕННЫЕ В ВИДЕ ВЕКТОРОВ

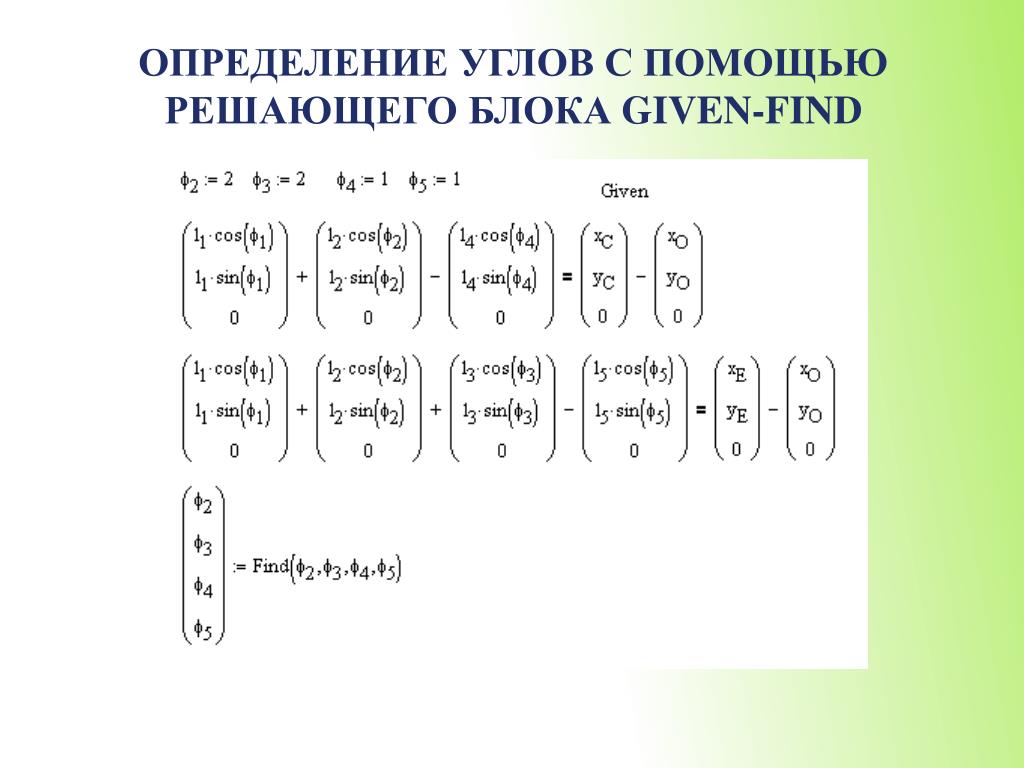

  5. ОПРЕДЕЛЕНИЕ УГЛОВ С ПОМОЩЬЮ РЕШАЮЩЕГО БЛОКА GIVEN-FIND

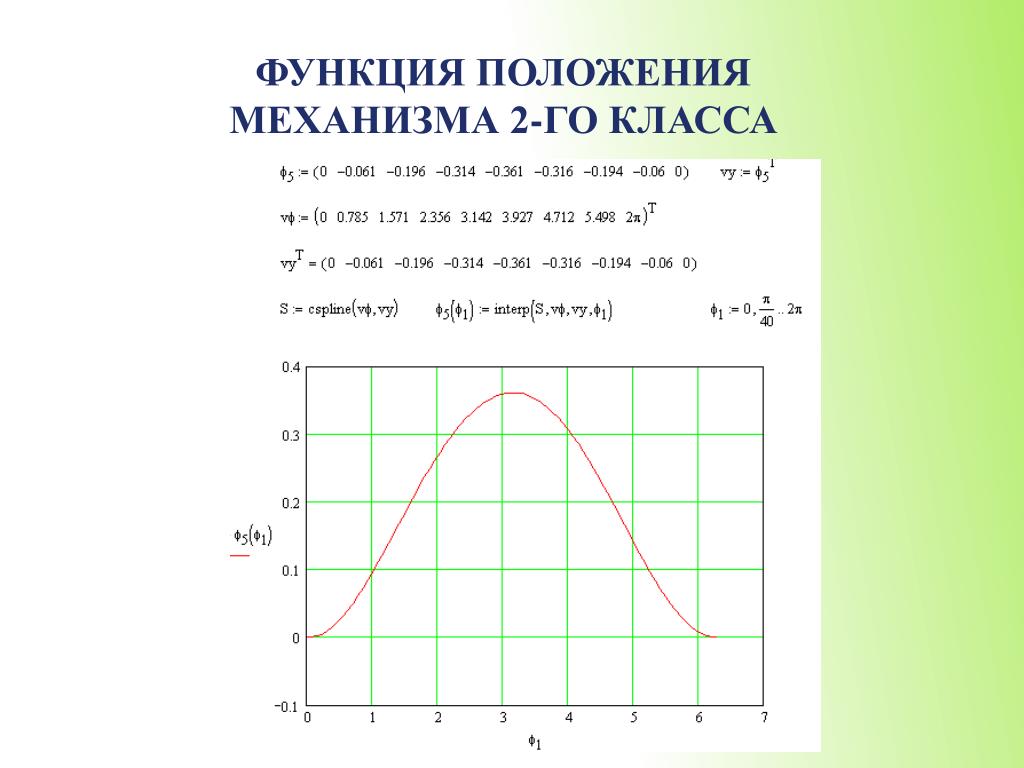

  6. ФУНКЦИЯ ПОЛОЖЕНИЯ МЕХАНИЗМА 2-ГО КЛАССА

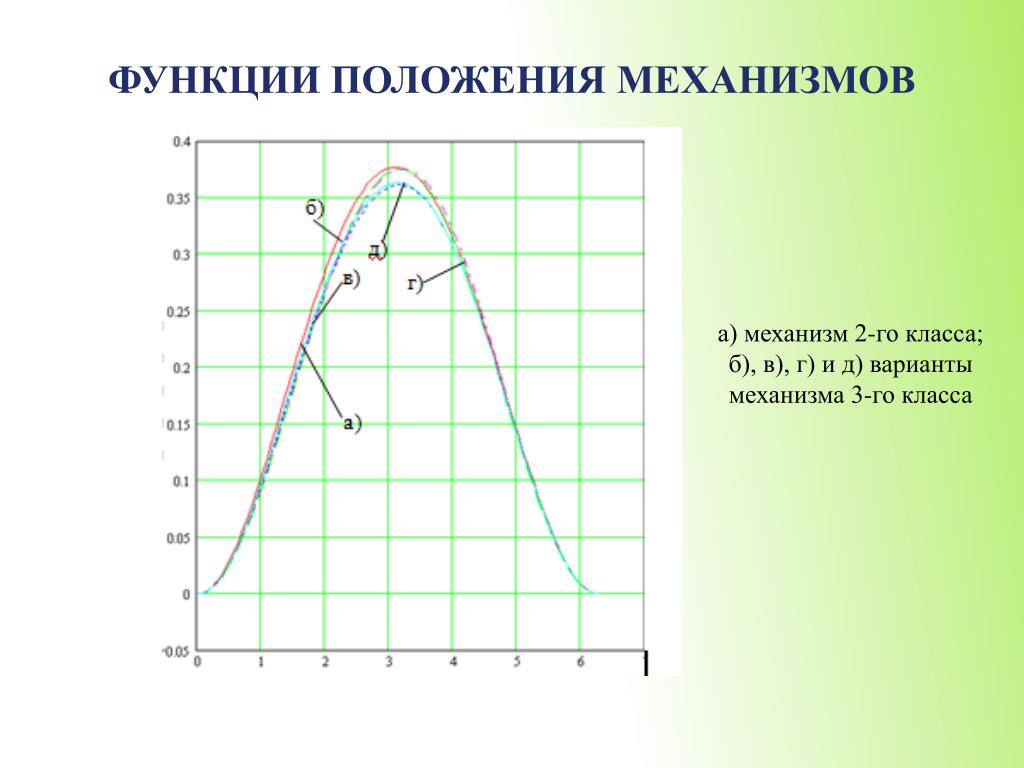

  7. ФУНКЦИИ ПОЛОЖЕНИЯ МЕХАНИЗМОВ а) механизм 2-го класса; б), в), г) и д) варианты механизма 3-го класса

  8. Спасибо за внимание!
