Region-based Memory Management in Cyclone について

1. Region-based Memory Managementin Cycloneについて 発表者 : 前田俊行

2. Cycloneとは? • 安全なCの方言 • 型による静的安全性チェック • 配列境界検査などの動的安全性チェック • それでいてプログラマに低レベルなメモリ制御をさせたい

3. Cycloneプログラムの例 • ほとんどCと変わらない • 書換率 = 10%以下 (著者らの経験による) void factorial(int* result, int n) { int x = 1; if (n > 1) { factorial(&x, n – 1); } *result = x * n; }

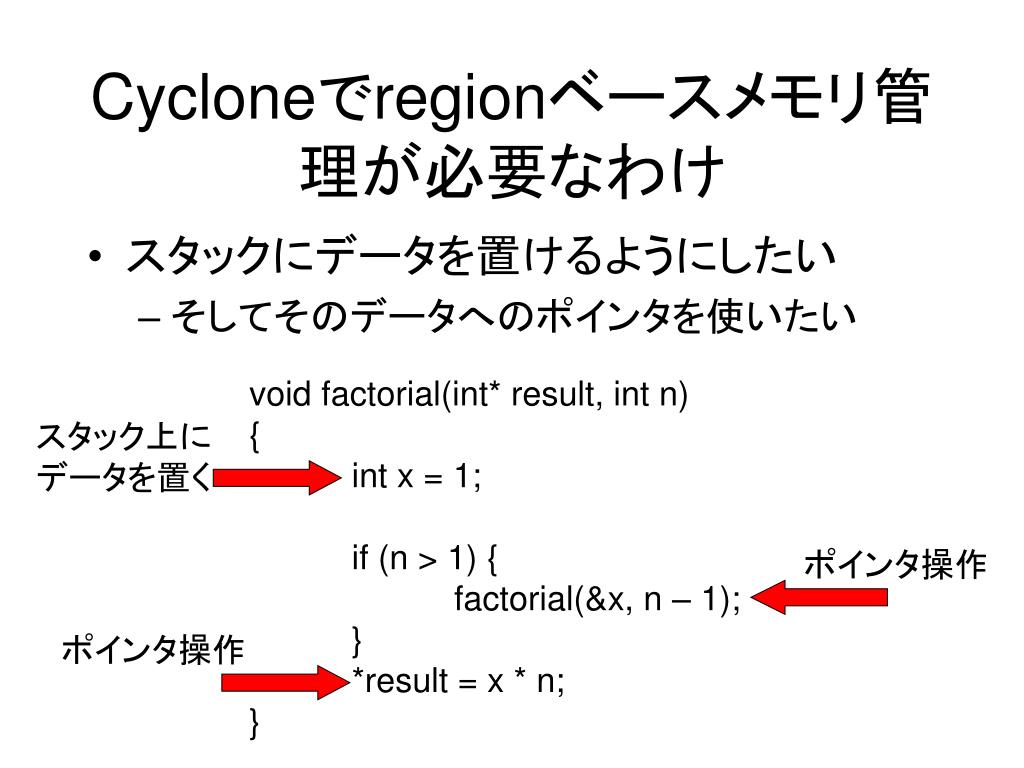

4. Cycloneでregionベースメモリ管理が必要なわけ • スタックにデータを置けるようにしたい • そしてそのデータへのポインタを使いたい void factorial(int* result, int n) { int x = 1; if (n > 1) { factorial(&x, n – 1); } *result = x * n; } スタック上に データを置く ポインタ操作 ポインタ操作

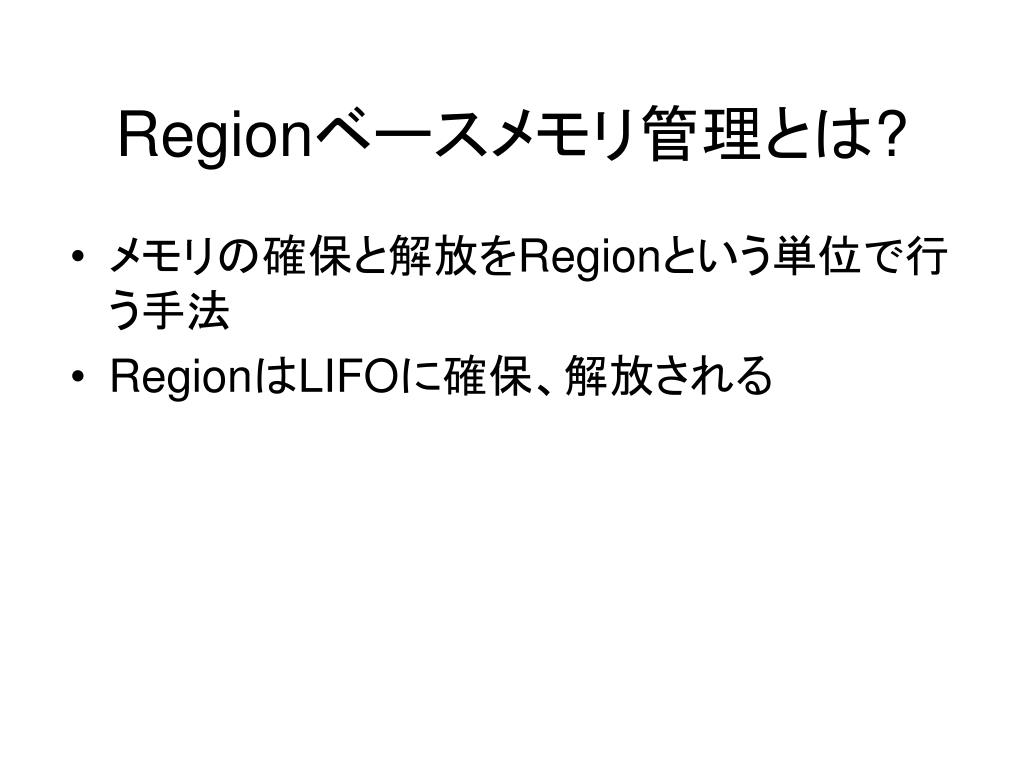

5. Regionベースメモリ管理とは? • メモリの確保と解放をRegionという単位で行う手法 • RegionはLIFOに確保、解放される

6. LIFOなregionの確保と解放 Regionの確保 = スタックへpush Regionの解放 = スタックからpop

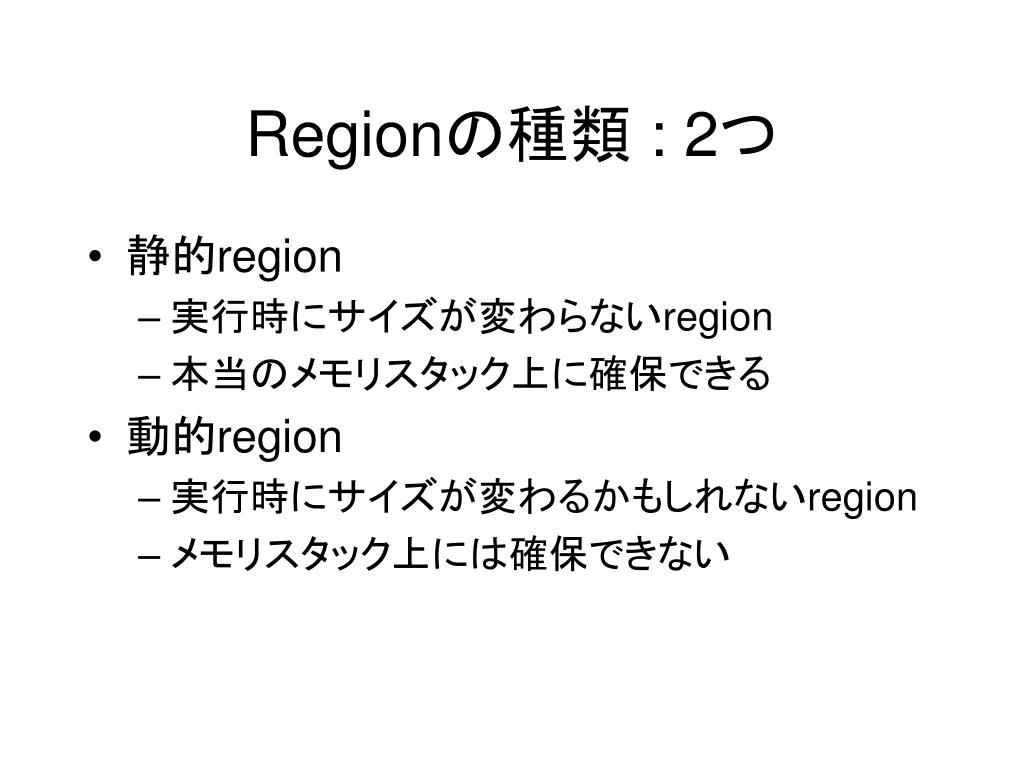

7. Regionの種類 : 2つ • 静的region • 実行時にサイズが変わらないregion • 本当のメモリスタック上に確保できる • 動的region • 実行時にサイズが変わるかもしれないregion • メモリスタック上には確保できない

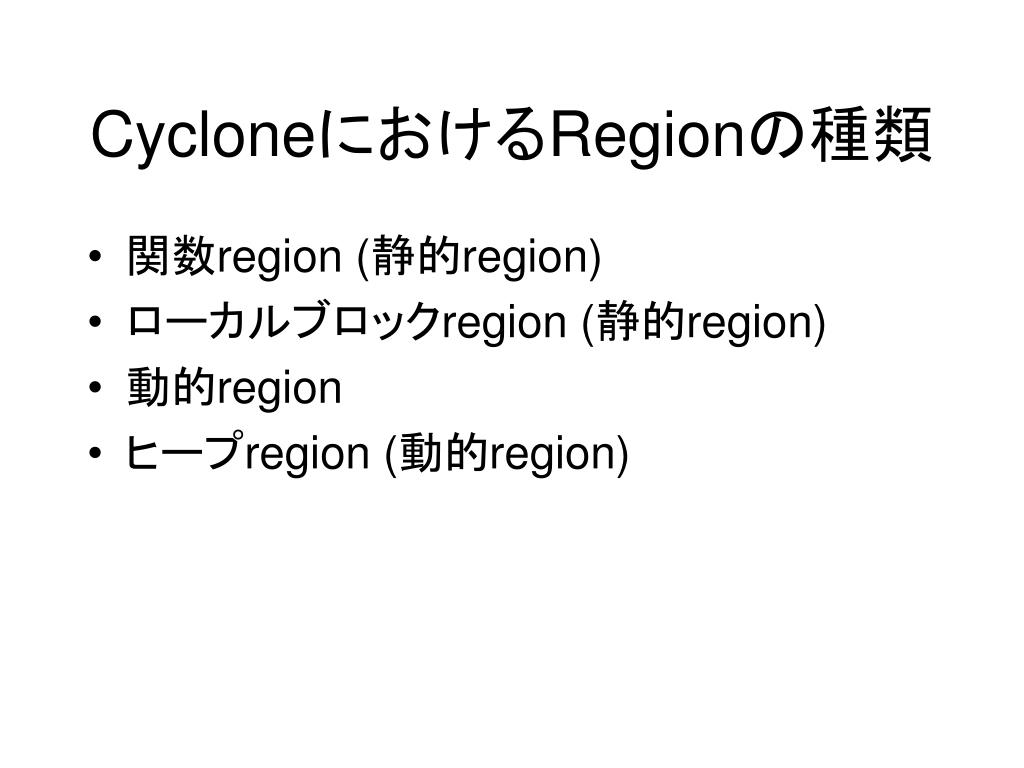

8. CycloneにおけるRegionの種類 • 関数region (静的region) • ローカルブロックregion (静的region) • 動的region • ヒープregion (動的region)

9. 関数Region (静的region) • 関数の引数を保存するregion 関数呼び出し 関数region int sys_mlock(int start, int length) { … } int start int length 新たにregionを生成 Regionスタック

10. 関数Region (静的region) • 関数の引数を保存するregion int sys_mlock(int start, int length) { … } 生成したregionを解放 関数からのリターン Regionスタック

11. ローカルブロックRegion(静的region) • ローカル変数を保存するregion ローカルブロック region { int i; struct stat s; … } int i struct stat s Regionスタック

12. 動的Region • regionプリミティブによって確保されるregion 動的region region x { int i; struct stat s; … } int i struct stat s Regionスタック

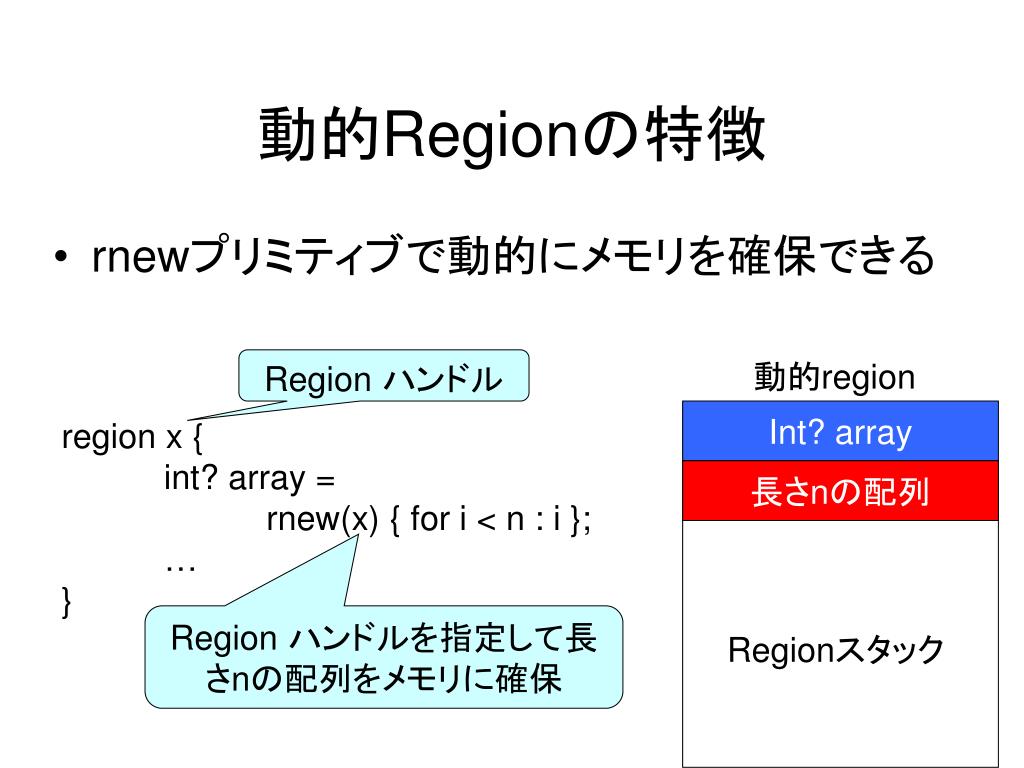

13. 長さnの配列 Region ハンドルを指定して長さnの配列をメモリに確保 動的Regionの特徴 • rnewプリミティブで動的にメモリを確保できる Region ハンドル 動的region Int? array region x { int? array = rnew(x) { for i < n : i }; … } Regionスタック

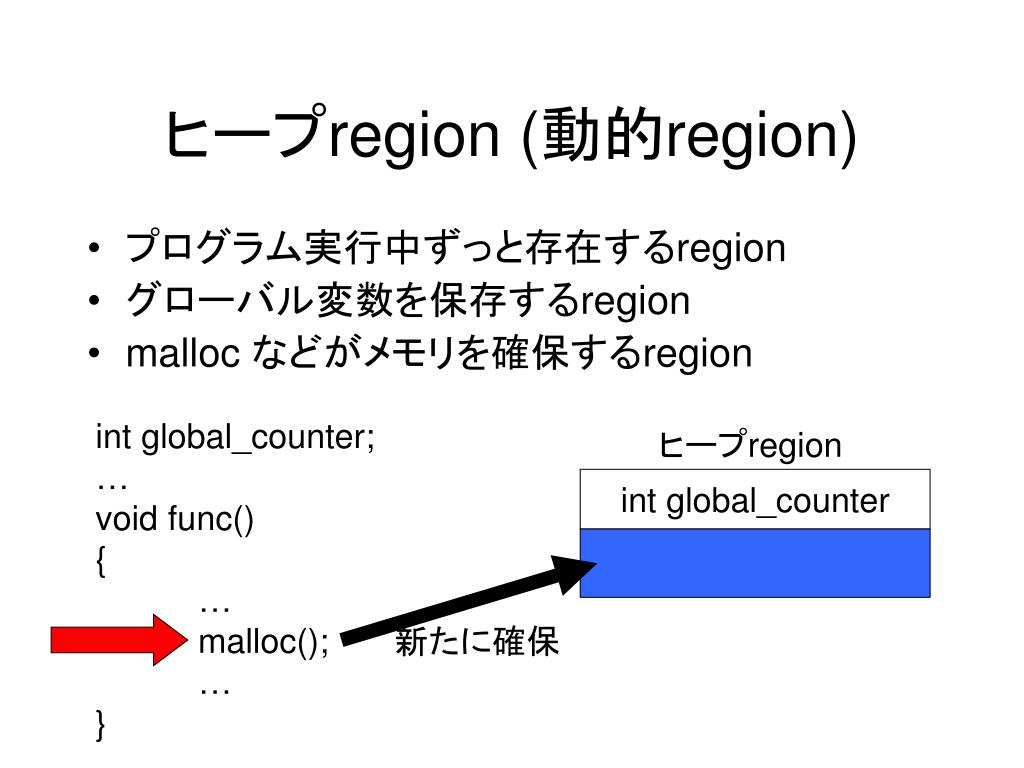

14. 新たに確保 ヒープregion (動的region) • プログラム実行中ずっと存在するregion • グローバル変数を保存するregion • malloc などがメモリを確保するregion int global_counter; … void func() { … malloc(); … } ヒープregion int global_counter

15. Cycloneにおけるメモリ安全性の保証 • メモリ安全性を破るプログラムはコンパイル時の型チェックではじく メモリ安全でないプログラムの例 int* function() { int x; return &x; } 型チェックではじく！

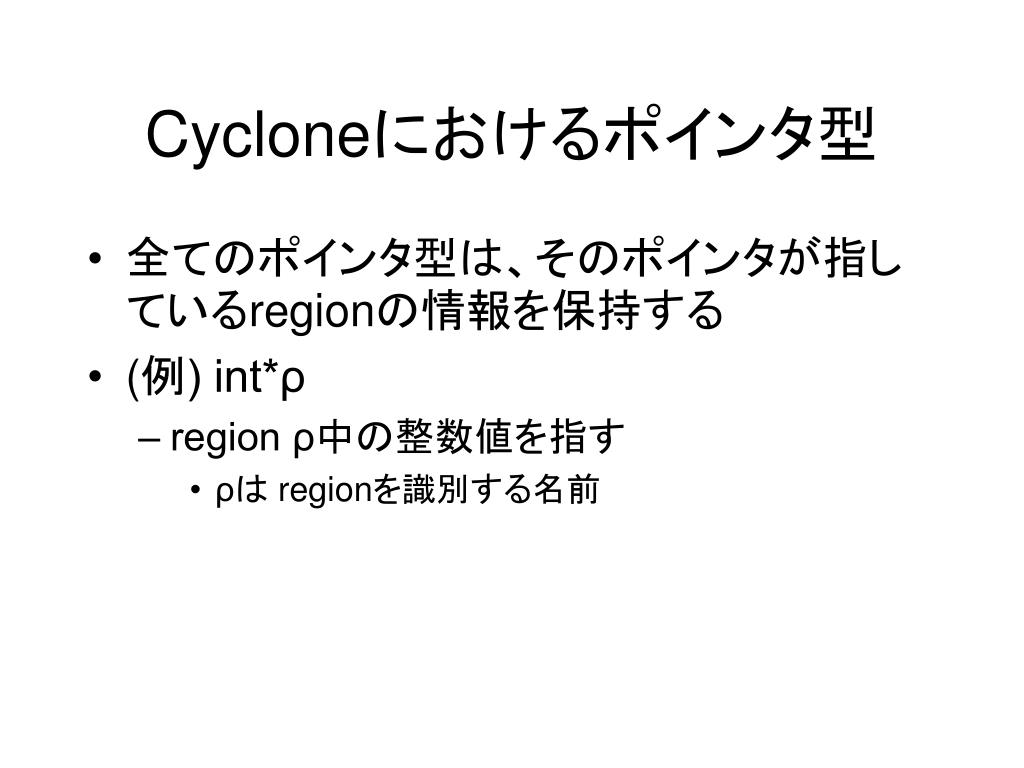

16. Cycloneにおけるポインタ型 • 全てのポインタ型は、そのポインタが指しているregionの情報を保持する • (例) int*ρ • region ρ中の整数値を指す • ρは regionを識別する名前

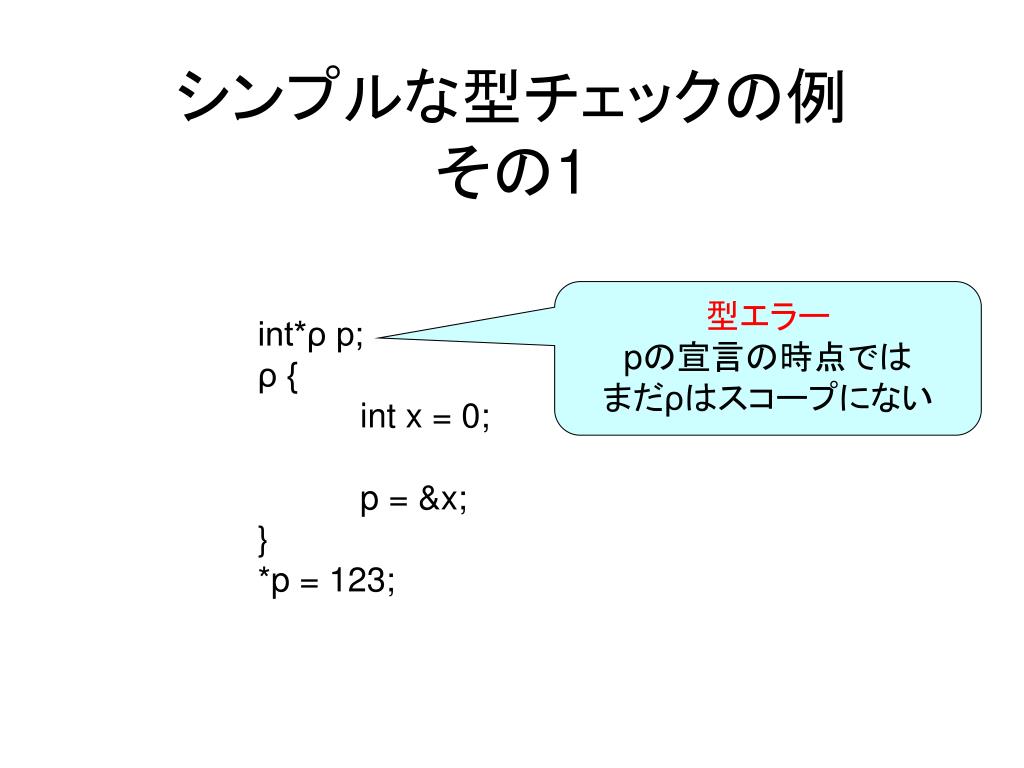

17. シンプルな型チェックの例その1 型エラー pの宣言の時点では まだρはスコープにない int*ρ p; ρ { int x = 0; p = &x; } *p = 123;

18. シンプルな型チェックの例その2 型エラー pと&xの型が違う p : int*σ &x : int*ρ int*σ p; ρ { int x = 0; p = &x; } *p = 123;

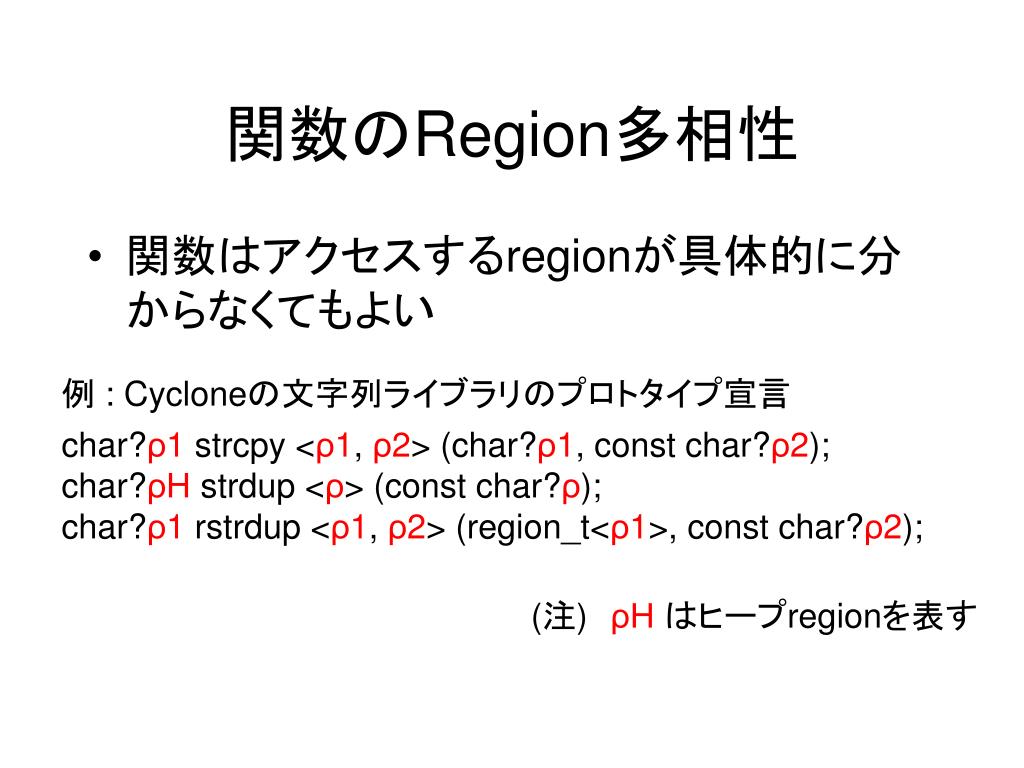

19. 関数のRegion多相性 • 関数はアクセスするregionが具体的に分からなくてもよい 例 : Cycloneの文字列ライブラリのプロトタイプ宣言 char?ρ1 strcpy <ρ1, ρ2> (char?ρ1, const char?ρ2); char?ρH strdup <ρ> (const char?ρ); char?ρ1 rstrdup <ρ1, ρ2> (region_t<ρ1>, const char?ρ2); (注)ρHはヒープregionを表す

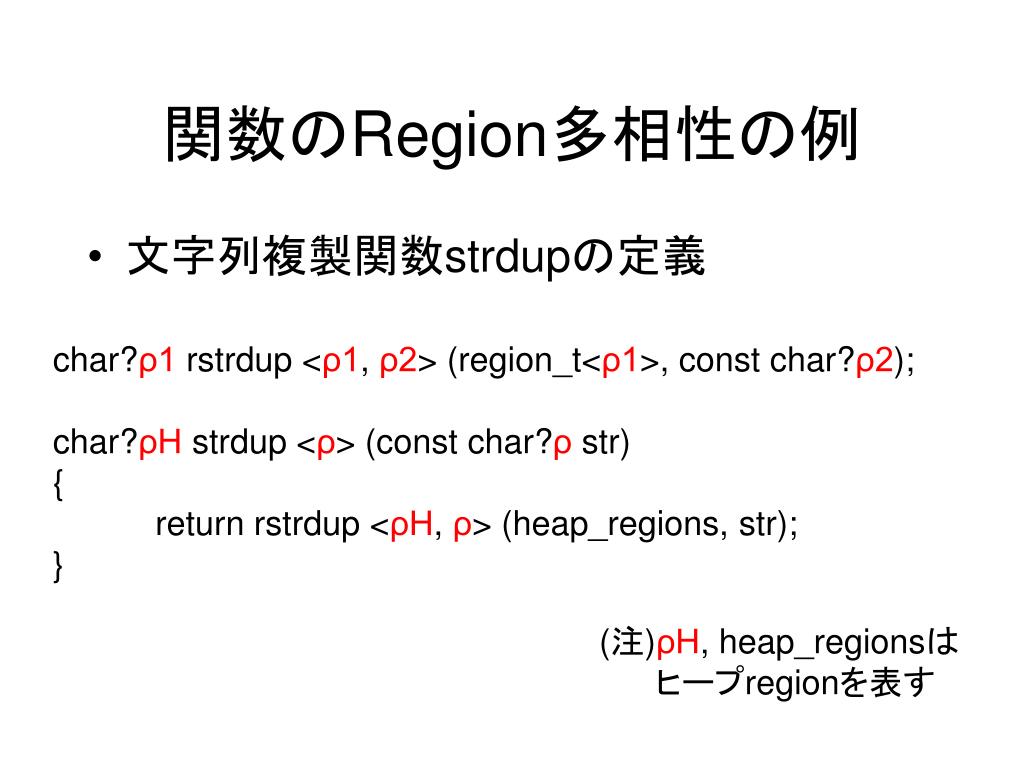

20. 関数のRegion多相性の例 • 文字列複製関数strdupの定義 char?ρ1 rstrdup <ρ1, ρ2> (region_t<ρ1>, const char?ρ2); char?ρH strdup <ρ> (const char?ρ str) { return rstrdup <ρH, ρ> (heap_regions, str); } (注)ρH, heap_regionsは ヒープregionを表す

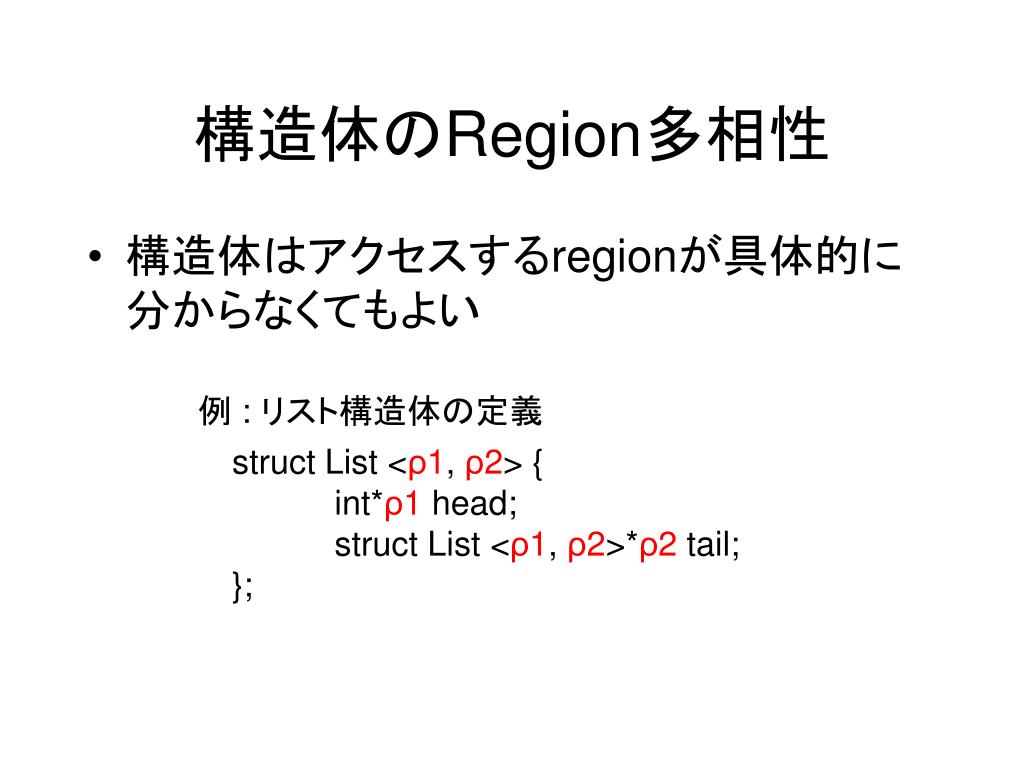

21. 構造体のRegion多相性 • 構造体はアクセスするregionが具体的に分からなくてもよい 例 : リスト構造体の定義 struct List <ρ1, ρ2> { int*ρ1 head; struct List <ρ1, ρ2>*ρ2 tail; };

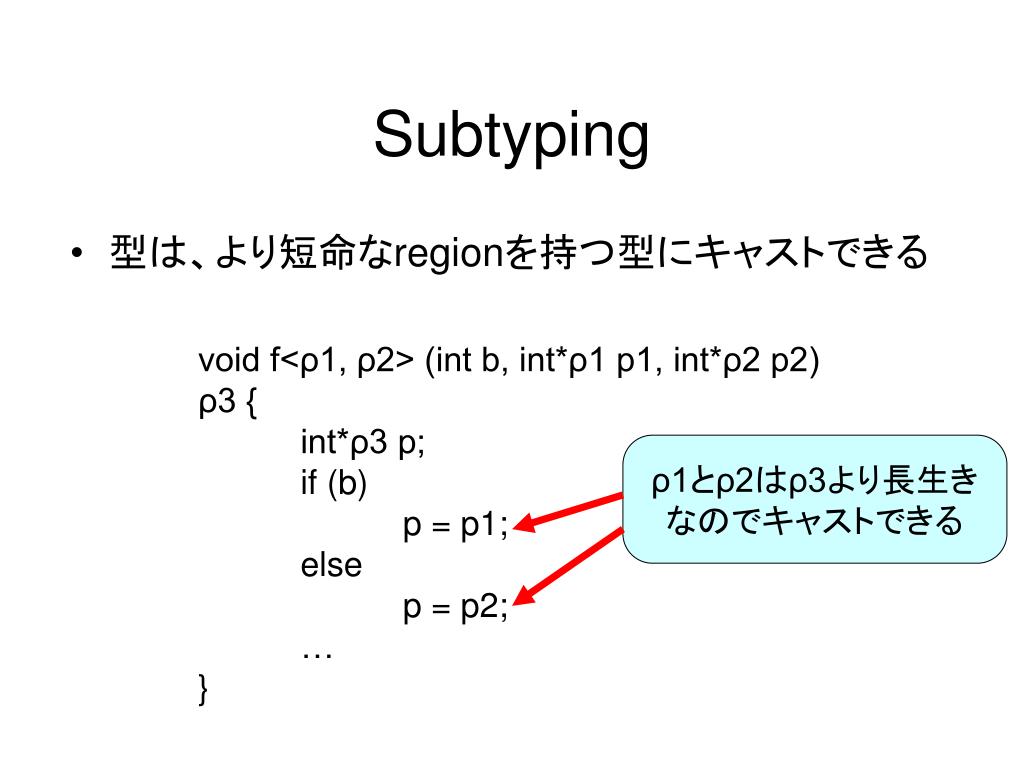

22. Subtyping • 型は、より短命なregionを持つ型にキャストできる void f<ρ1, ρ2> (int b, int*ρ1 p1, int*ρ2 p2) ρ3 { int*ρ3 p; if (b) p = p1; else p = p2; … } ρ1とρ2はρ3より長生き なのでキャストできる

23. うっとおしいregion注釈を無くす • 巧みな“デフォルトルール”によってプログラマが明示しなければならない注釈の量を減らす • ルール1: ローカル変数は、推論する • ルール2: 関数の引数や返り値のregionは全て新しいregionを割り当てる • ルール3: それ以外は全部ヒープregionにしてしまう

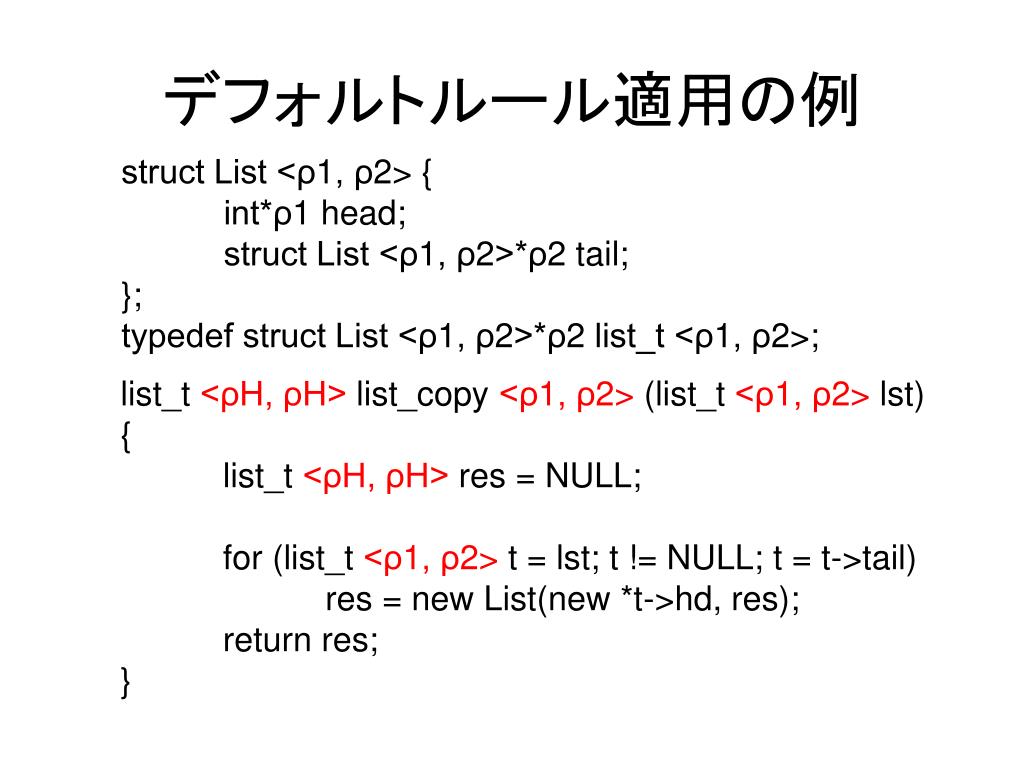

24. list_t <ρH, ρH> list_copy <ρ1, ρ2> (list_t <ρ1, ρ2> lst) { list_t <ρH, ρH> res = NULL; for (list_t t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; } ルール1により推論 list_t list_copy <ρ1, ρ2> (list_t <ρ1, ρ2> lst) { list_t res = NULL; for (list_t t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; } list_t <ρH, ρH> list_copy <ρ1, ρ2> (list_t <ρ1, ρ2> lst) { list_t <ρH, ρH> res = NULL; for (list_t <ρ1, ρ2> t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; } list_t <ρH, ρH> list_copy <ρ1, ρ2> (list_t <ρ1, ρ2> lst) { list_t res = NULL; for (list_t t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; } ルール2より引数には新しいregion名を与える ルール1により推論 ルール3によりヒープregionとなる デフォルトルール適用の例 struct List <ρ1, ρ2> { int*ρ1 head; struct List <ρ1, ρ2>*ρ2 tail; }; typedef struct List <ρ1, ρ2>*ρ2 list_t <ρ1, ρ2>; list_t <ρH, ρH> list_copy <ρ1, ρ2> (list_t <ρ1, ρ2> lst) { list_t <ρH, ρH> res = NULL; for (list_t <ρ1, ρ2> t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; } list_t list_copy(list_t lst) { list_t res = NULL; for (list_t t = lst; t != NULL; t = t->tail) res = new List(new *t->hd, res); return res; }

25. Existential • Existential型とは、型のある部分を抽象化することによって複数の型を統一的に扱うための型である • Cycloneはこのexistential型をサポートしている

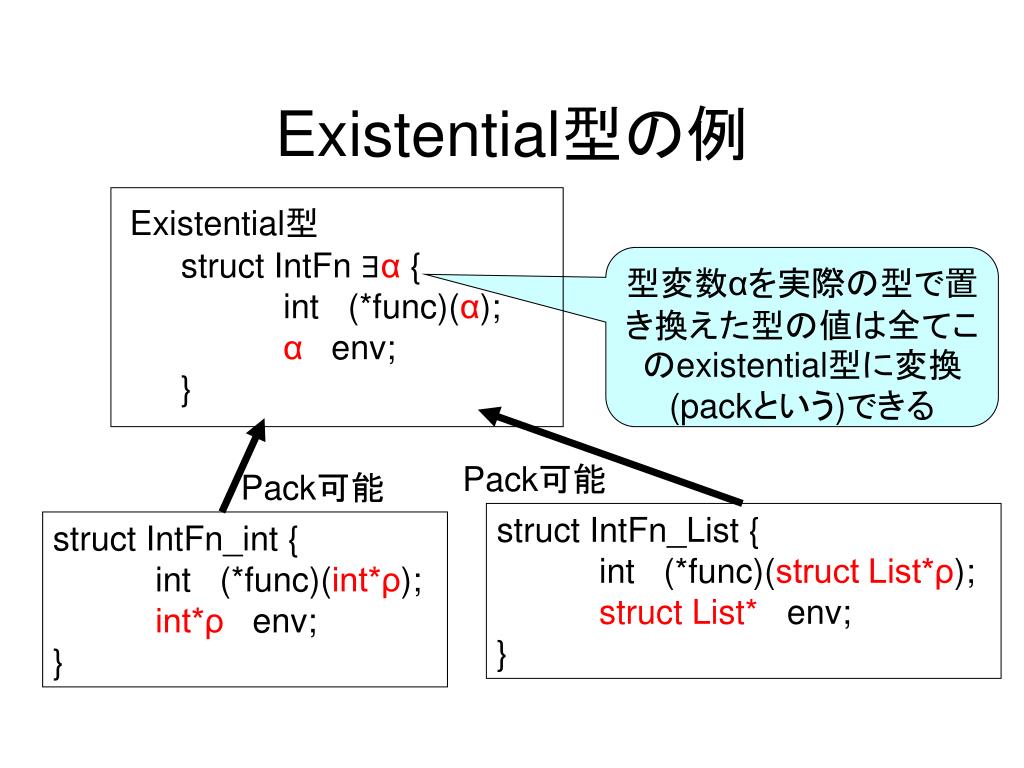

26. Existential型の例 Existential型 struct IntFn ∃α { int (*func)(α); α env; } 型変数αを実際の型で置き換えた型の値は全てこのexistential型に変換(packという)できる Pack可能 Pack可能 struct IntFn_List { int (*func)(struct List*ρ); struct List* env; } struct IntFn_int { int (*func)(int*ρ); int*ρ env; }

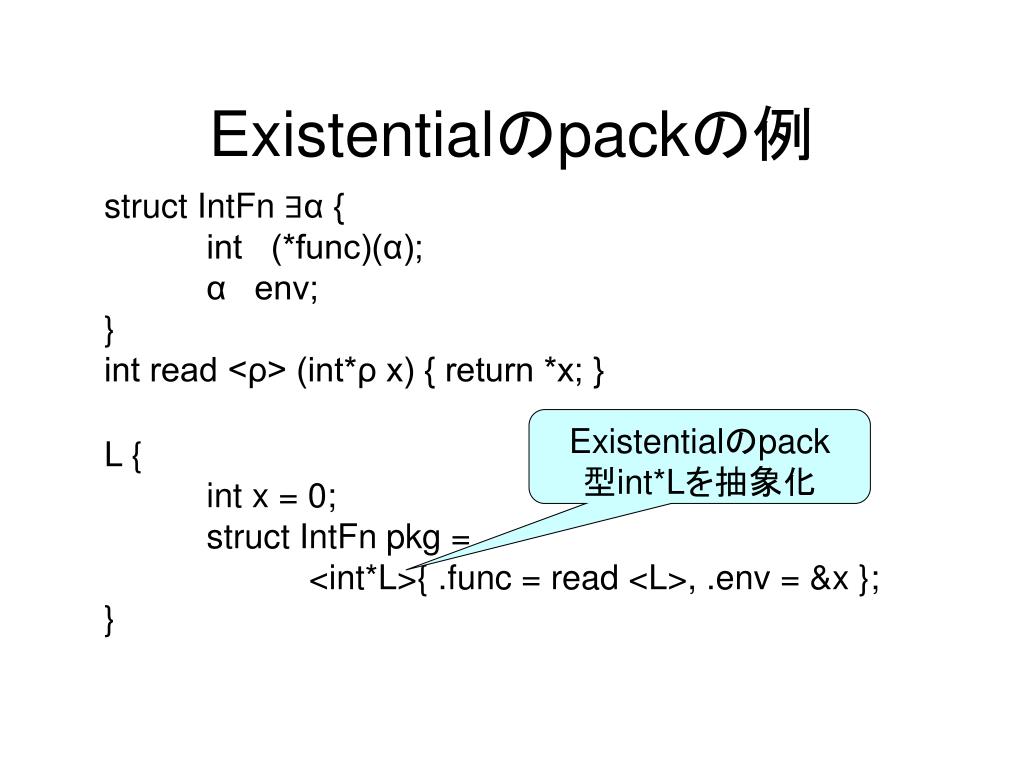

27. Existentialのpackの例 struct IntFn ∃α { int (*func)(α); α env; } int read <ρ> (int*ρ x) { return *x; } L { int x = 0; struct IntFn pkg = <int*L>{ .func = read <L>, .env = &x }; } Existentialのpack 型int*Lを抽象化

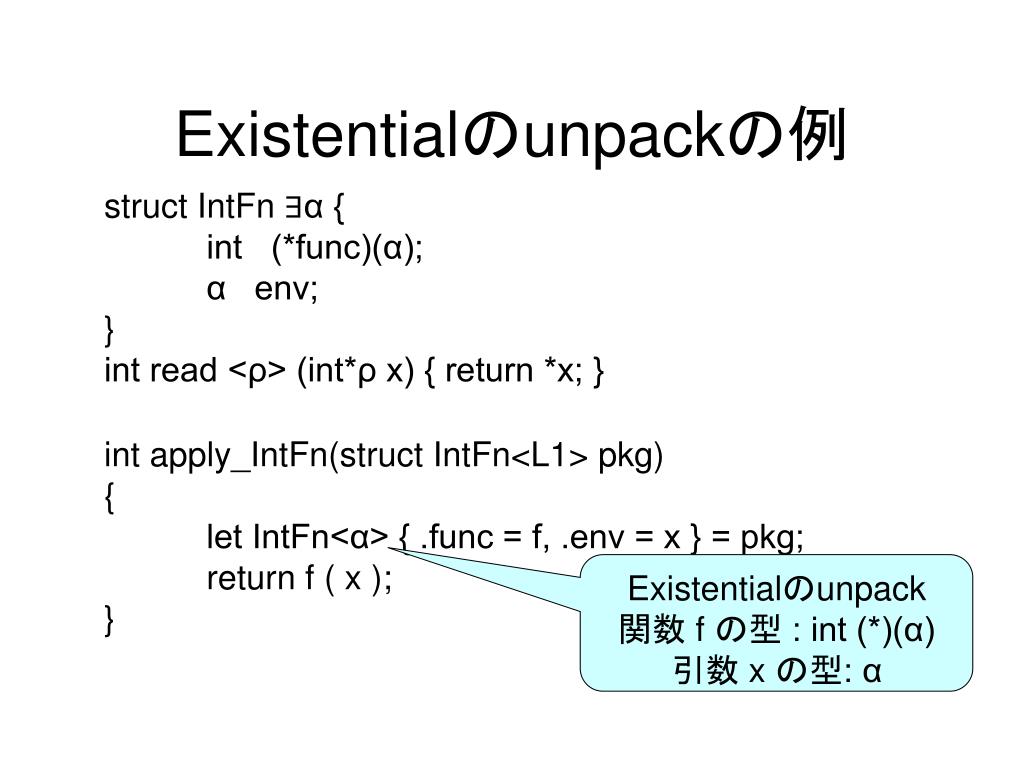

28. Existentialのunpackの例 struct IntFn ∃α { int (*func)(α); α env; } int read <ρ> (int*ρ x) { return *x; } int apply_IntFn(struct IntFn<L1> pkg) { let IntFn<α> { .func = f, .env = x } = pkg; return f ( x ); } Existentialのunpack 関数 f の型 : int (*)(α) 引数 x の型: α

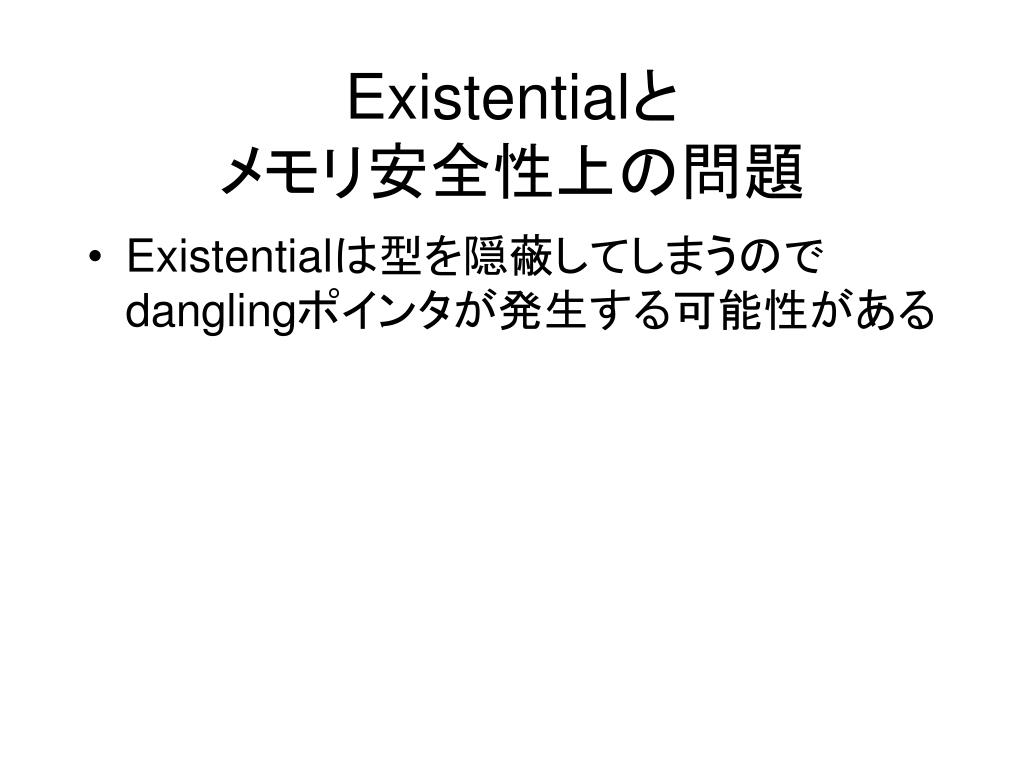

29. Existentialとメモリ安全性上の問題 • Existentialは型を隠蔽してしまうのでdanglingポインタが発生する可能性がある

30. Existentialによるdanglingポインタの発生の例 struct IntFn ∃α { int (*func)(α); α env; } int read <ρ> (int*ρ x) { return *x; } L1 { struct IntFn pkg; L2 { int x = 0; pkg = <int*L2>{ .func = read <L2>, .env = &x }; } … } Danglingポインタ発生！ だが型エラーにはならない…

31. 解決策第1段階 • 関数のeffectを考慮する • Effect =関数がアクセスする(かもしれない)regionの集合 • 生きているregionの集合を追跡し、呼び出そうとしている関数のeffectと比較する • Effect中のregionは全て生きていなければならない

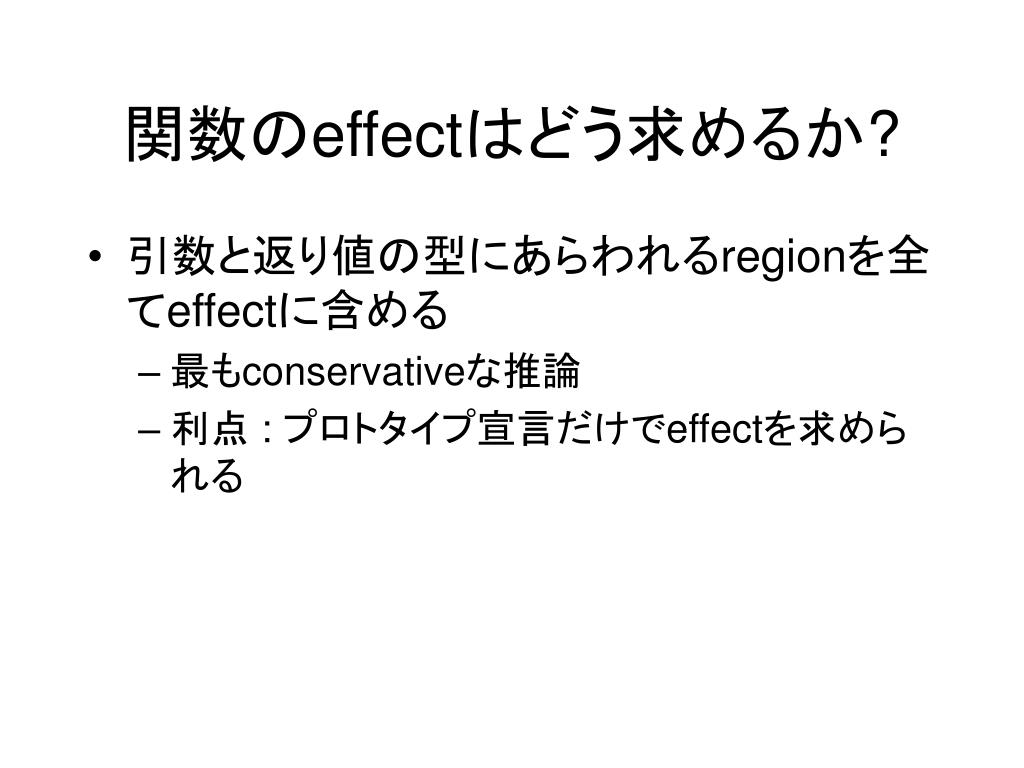

32. 関数のeffectはどう求めるか? • 引数と返り値の型にあらわれるregionを全てeffectに含める • 最もconservativeな推論 • 利点 : プロトタイプ宣言だけでeffectを求められる

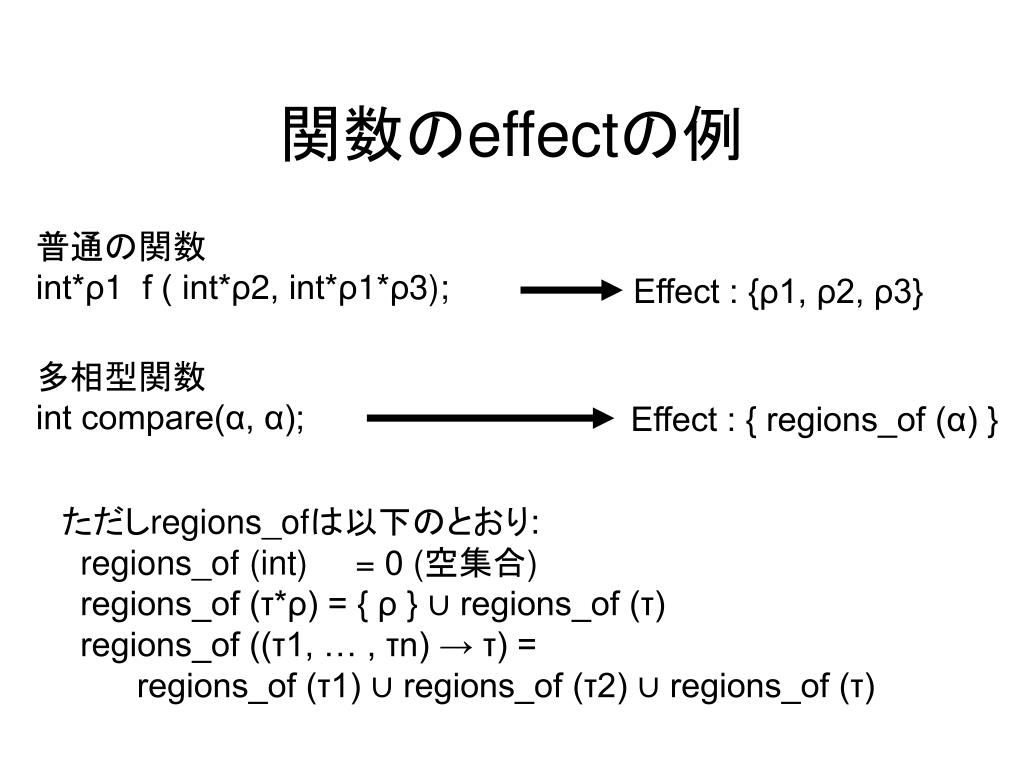

33. 関数のeffectの例 普通の関数 int*ρ1 f ( int*ρ2, int*ρ1*ρ3); Effect : {ρ1, ρ2, ρ3} 多相型関数 int compare(α, α); Effect : { regions_of (α) } ただしregions_ofは以下のとおり: regions_of (int) = 0 (空集合) regions_of (τ*ρ) = { ρ } ∪ regions_of (τ) regions_of ((τ1, … , τn) → τ) = regions_of (τ1) ∪ regions_of (τ2) ∪ regions_of (τ)

34. 解決策第2段階 • Region制約を考慮する • Region制約 =どのregionがどのregionより長生きしなければならないか • Existentialの定義にregion制約を指定する • Existentialをpackするには指定されたregion制約を満たしていなければならない • Existentialのunpack後は指定したregion制約が満たされているとみなして型チェックを行う

35. Region制約を指定したexistentialの例 struct IntFn<ρ> ∃α: regions_of (α) <: ρ { int (*func)(α); α env; } regions_of (α) の全てのregionが ρより長生きであるという制約を表す

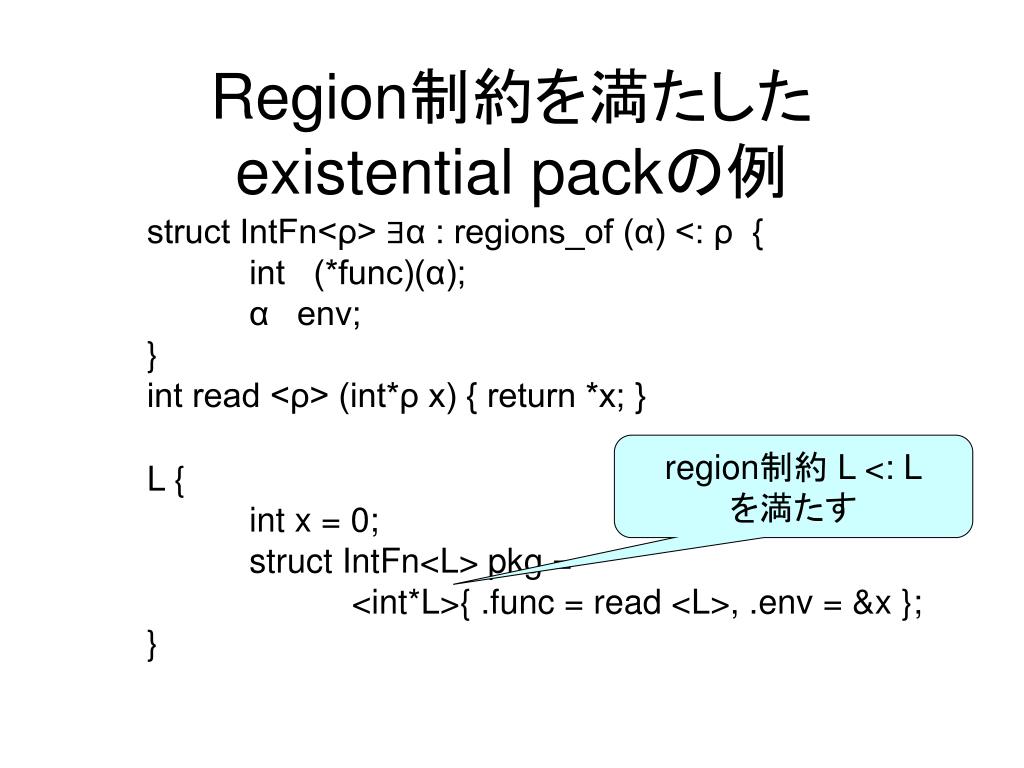

36. Region制約を満たしたexistential packの例 struct IntFn<ρ> ∃α : regions_of (α) <: ρ { int (*func)(α); α env; } int read <ρ> (int*ρ x) { return *x; } region制約 L <: Lを満たす L { int x = 0; struct IntFn<L> pkg = <int*L>{ .func = read <L>, .env = &x }; }

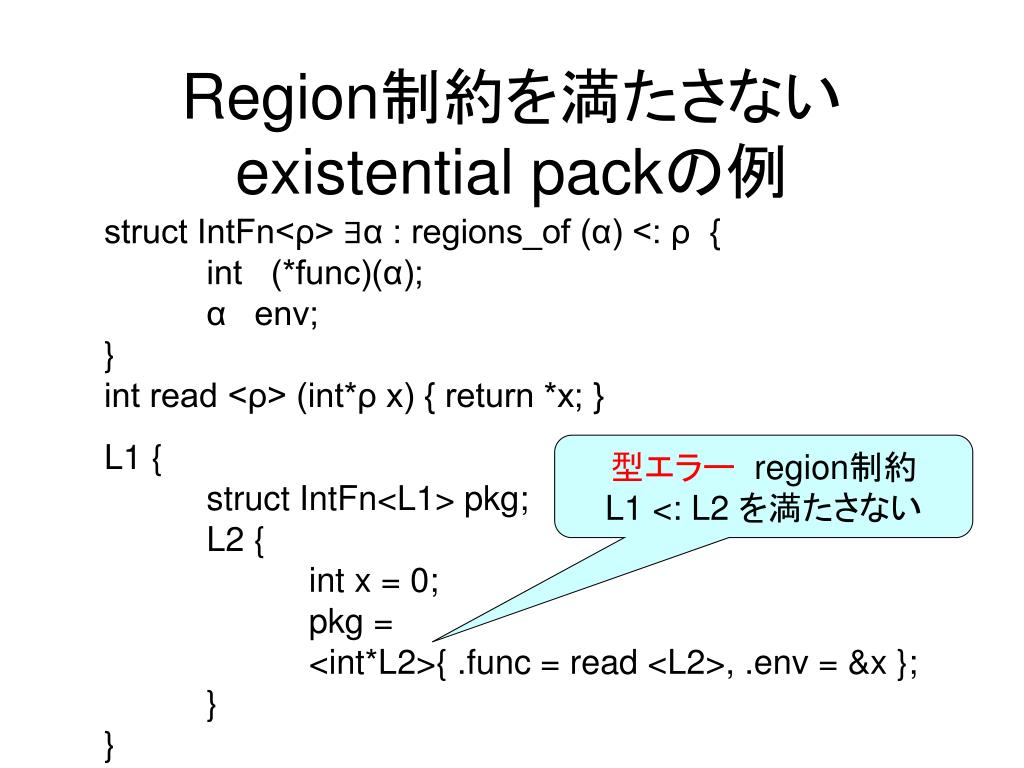

37. Region制約を満たさないexistential packの例 struct IntFn<ρ> ∃α : regions_of (α) <: ρ { int (*func)(α); α env; } int read <ρ> (int*ρ x) { return *x; } L1 { struct IntFn<L1> pkg; L2 { int x = 0; pkg = <int*L2>{ .func = read <L2>, .env = &x }; } } 型エラー region制約 L1 <: L2 を満たさない

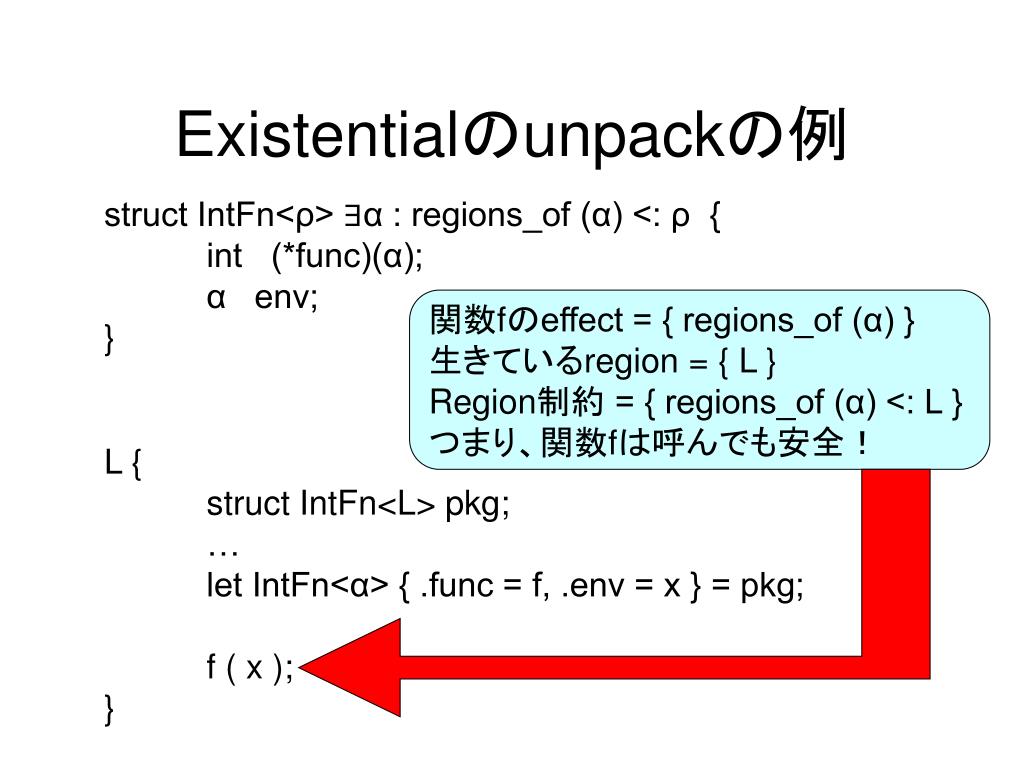

38. Existentialのunpackの例 struct IntFn<ρ> ∃α : regions_of (α) <: ρ { int (*func)(α); α env; } 関数fのeffect = { regions_of (α) } 生きているregion = { L } Region制約 = { regions_of (α) <: L } つまり、関数fは呼んでも安全！ L { struct IntFn<L> pkg; … let IntFn<α> { .func = f, .env = x } = pkg; f ( x ); }

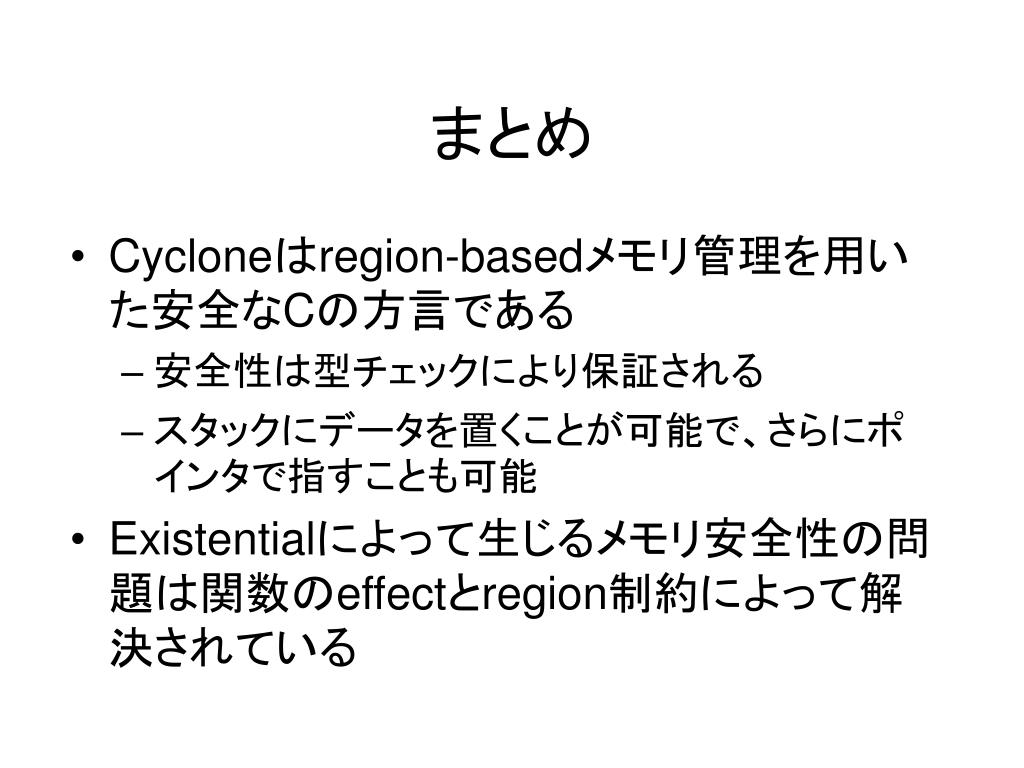

39. まとめ • Cycloneはregion-basedメモリ管理を用いた安全なCの方言である • 安全性は型チェックにより保証される • スタックにデータを置くことが可能で、さらにポインタで指すことも可能 • Existentialによって生じるメモリ安全性の問題は関数のeffectとregion制約によって解決されている

40. References • Cyclone homepage http://www.cs.cornell.edu/projects/cyclone • Region-based Memory Management in Cyclone, Dan Grossman, Greg Morrisett, Trevor Jim, Michael Hicks, Yanling Wang, and James Cheney. PLDI2002. To appear.
