  1. COPPERSTEEL BIMETÁLICOS COPPERSTEEL BIMETÁLICOS TECNOLOGIA DO CALDEAMENTO CONTÍNUO Eng. Mario N. de Macedo Filho e-mail : gerindustria@coppersteel.com.br

  2. Tecnologia do Caldeamento Contínuo • TECNOLOGIA DE FABRICAÇÃO DE FIO CONDUTOR BIMETÁLICO • FIOS BIMETÁLICOS • AÇO COBREADO ( Coppersteel ) • AÇO ALUMINIZADO ( Alumosteel ) • AÇO COBREADO • CONDUTOR BIMETÁLICO COMPOSTO DE UM NÚCLEO DE AÇO ENVOLVIDO • POR ESPESSA CAMADA DE COBRE, REUNINDO A ALTA RESISTÊNCIA • MECÂNICA DO AÇO À EXCELENTE CONDUTIVIDADE ELÉTRICA DO COBRE. AÇO COBREADO NÚCLEO DE AÇO CAMADA DE COBRE

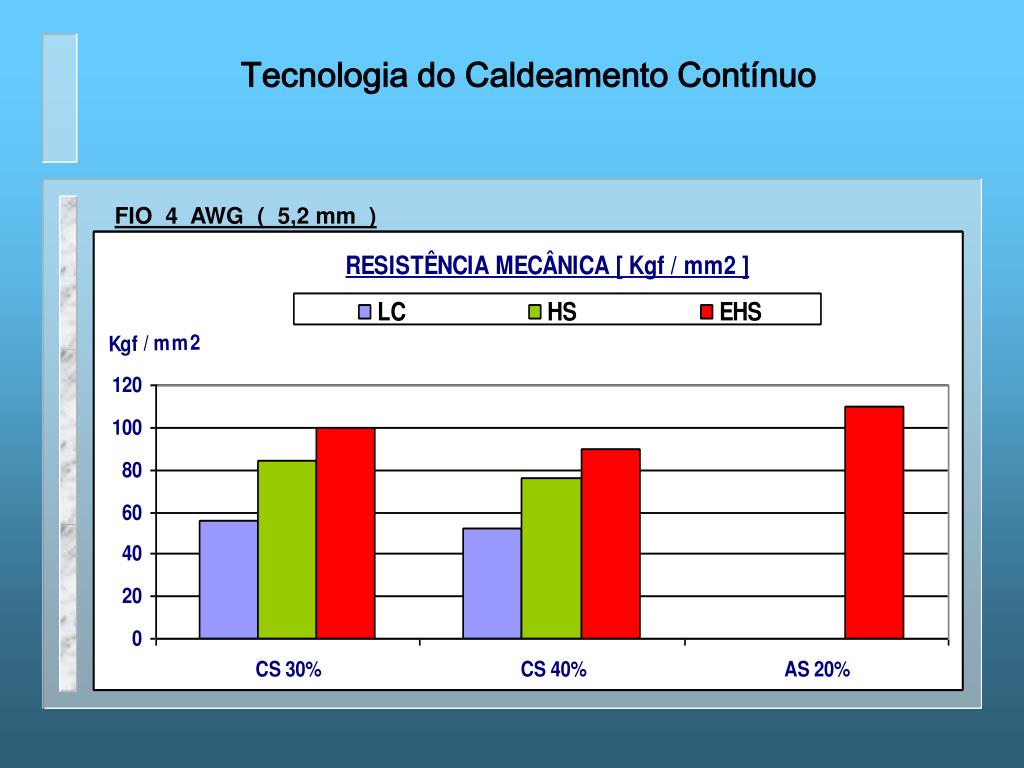

  3. Tecnologia do Caldeamento Contínuo FIO 4 AWG ( 5,2 mm )

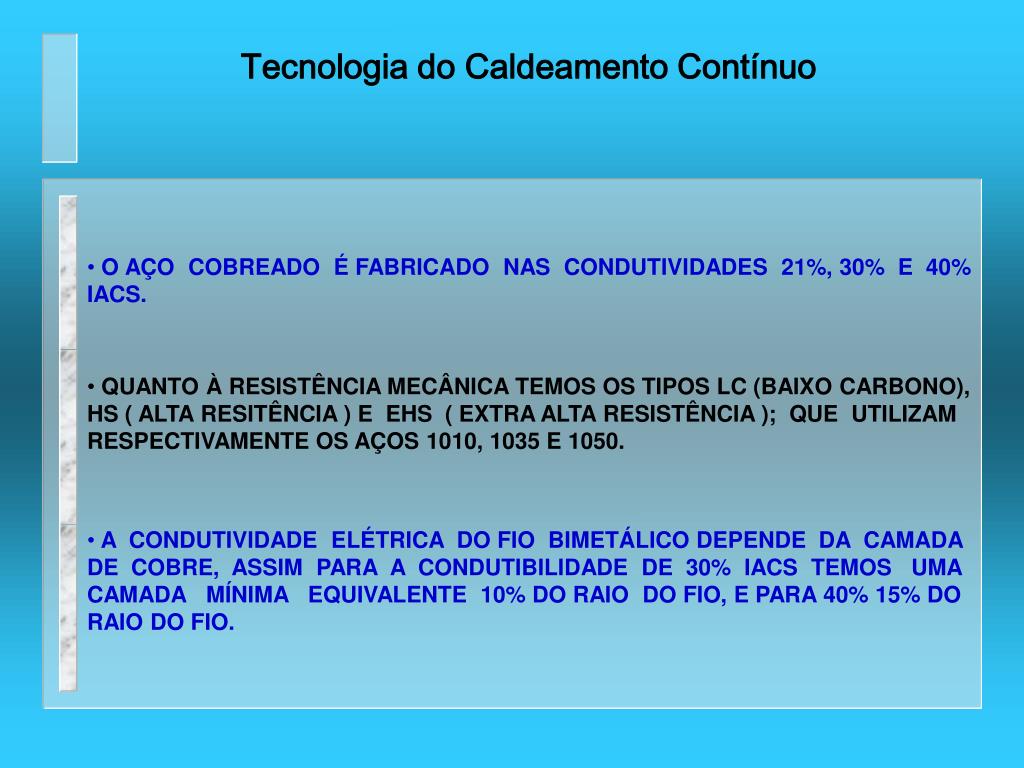

  4. Tecnologia do Caldeamento Contínuo • O AÇO COBREADO É FABRICADO NAS CONDUTIVIDADES 21%, 30% E 40% IACS. • QUANTO À RESISTÊNCIA MECÂNICA TEMOS OS TIPOS LC (BAIXO CARBONO), • HS ( ALTA RESITÊNCIA ) E EHS ( EXTRA ALTA RESISTÊNCIA ); QUE UTILIZAM • RESPECTIVAMENTE OS AÇOS 1010, 1035 E 1050. • A CONDUTIVIDADE ELÉTRICA DO FIO BIMETÁLICO DEPENDE DA CAMADA • DE COBRE, ASSIM PARA A CONDUTIBILIDADE DE 30% IACS TEMOS UMA • CAMADA MÍNIMA EQUIVALENTE 10% DO RAIO DO FIO, E PARA 40% 15% DO • RAIO DO FIO.

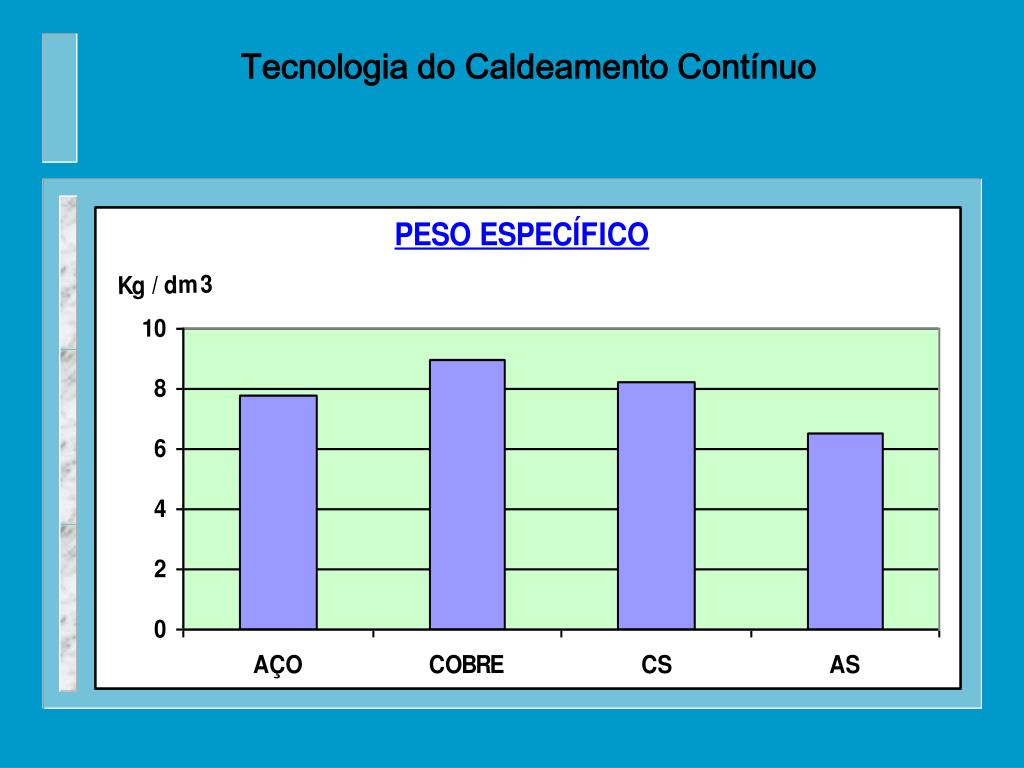

  5. Tecnologia do Caldeamento Contínuo

  6. Tecnologia do Caldeamento ContínuoCLAD LINE FITA DE COBRE AÇO SAE 1010 / 35 / 50 COBRE ( OF ) LIMPEZA ULTRASÔNICA DESENGRAXE LIMPEZA AQUECIMENTO AQUECIMENTO INDUÇÃO RF CORRENTE CONTÍNUA CALDEAMENTO RESFRIAMNETO REMOÇÃO DA REBARBA

  7. Tecnologia do Caldeamento ContínuoESQUEMA DA LINHA -CLAD LINE

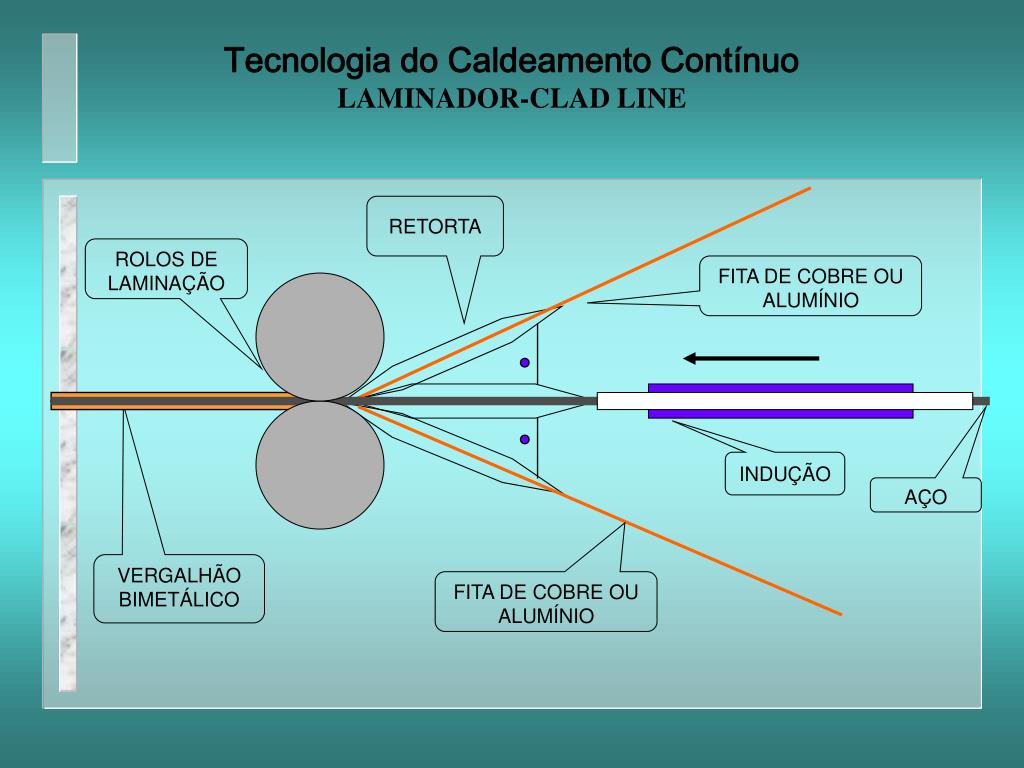

  8. Tecnologia do Caldeamento ContínuoLAMINADOR-CLAD LINE RETORTA ROLOS DE LAMINAÇÃO FITA DE COBRE OU ALUMÍNIO INDUÇÃO AÇO VERGALHÃO BIMETÁLICO FITA DE COBRE OU ALUMÍNIO

  9. Tecnologia do Caldeamento ContínuoCLAD LINE ENTRADA NOS ROLOS DE LAMINAÇÃO VERGALHÃO REBARBADO ENTRADA NA RETORTA SAÍDA DOS ROLOS DE LAMINAÇÃO

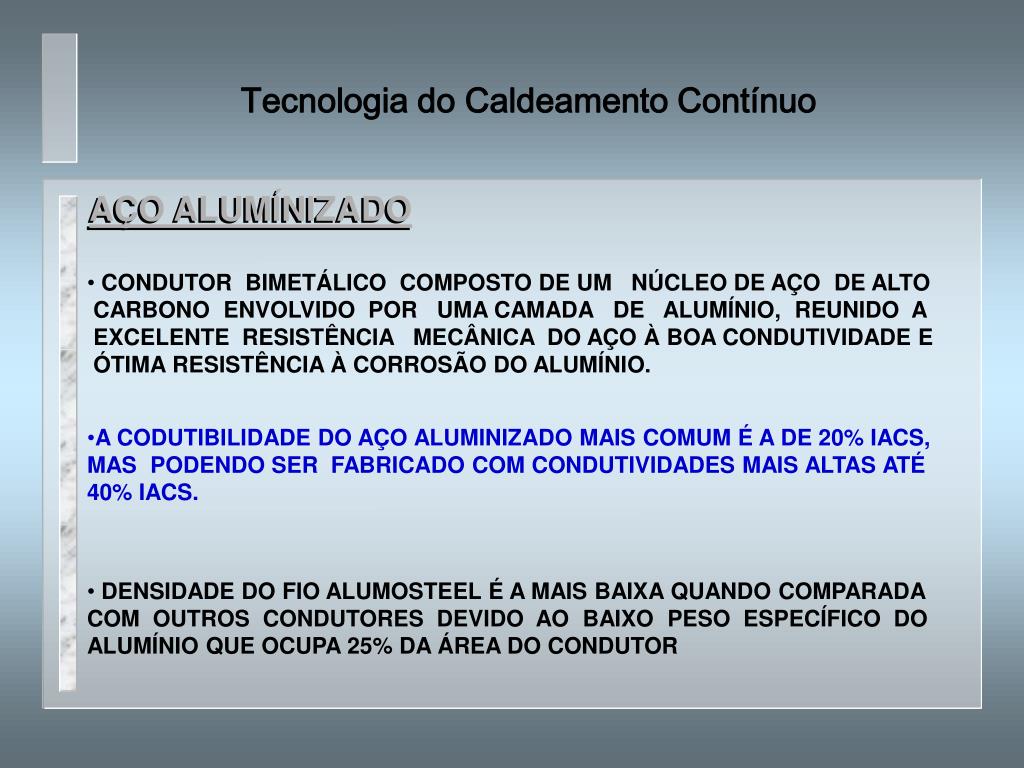

  10. Tecnologia do Caldeamento Contínuo AÇO ALUMÍNIZADO AÇO ALUMÍNIZADO • CONDUTOR BIMETÁLICO COMPOSTO DE UM NÚCLEO DE AÇO DE ALTO • CARBONO ENVOLVIDO POR UMA CAMADA DE ALUMÍNIO, REUNIDO A • EXCELENTE RESISTÊNCIA MECÂNICA DO AÇO À BOA CONDUTIVIDADE E • ÓTIMA RESISTÊNCIA À CORROSÃO DO ALUMÍNIO. • A CODUTIBILIDADE DO AÇO ALUMINIZADO MAIS COMUM É A DE 20% IACS, • MAS PODENDO SER FABRICADO COM CONDUTIVIDADES MAIS ALTAS ATÉ • 40% IACS. • DENSIDADE DO FIO ALUMOSTEEL É A MAIS BAIXA QUANDO COMPARADA • COM OUTROS CONDUTORES DEVIDO AO BAIXO PESO ESPECÍFICO DO • ALUMÍNIO QUE OCUPA 25% DA ÁREA DO CONDUTOR

  11. Tecnologia do Caldeamento ContínuoCONKLAD VERG. DE ALUMINIO AÇO SAE 1050 / 60 LIGA 1350 LIMPEZA ULTRASÔNICA ESCOVAÇÃO LIMPEZA AQUECIMENTO AQUECIMENTO INDUÇÃO RF ELÉTRICO / ATRITO EXTRUSÃO RESFRIAMENTO

  12. Tecnologia do Caldeamento ContínuoLINHA GERAL Vergalhão de alumínio Vergalhão de aço

  13. Tecnologia do Caldeamento ContínuoCABEÇA DE EXTRUSÃO ROLO DE CUNHAGEM VERGALHÃO ALUMINIO SAPATA CANAL DA RODA AÇO ALUMOSTEEL

  14. OBRIGADO...
