  1. Full Custom Design Flow 全客戶設計流程 朝陽科技大學 資訊與通訊系

  2. Outline • introduction • Pre-Layout Simulation ( Hpsice ) • Layout ( Laker ) • Verification ( Calibre ) • Post-Layout Simulation ( Hspice )

  3. interduction • 在不同的製程底下，每套軟體皆有不同的技術檔，因此在設計前必須決定好使用哪個製程，方便我們之後的設計及驗證。 • 在此我們示範 CIC18的製程

  4. Pre-Layout Simulation 一開始先呼叫 Hspice的軟體出來用，在測試檔參數設定完後Input測試檔產生xxx.lis來查看錯誤，成功的話會顯示hspice job concluded。

  5. Pre-Layout Simulation 新增一個空白檔案，副檔名為sp。

  6. Pre-Layout Simulation • 電路檔副檔名為sp，主要是敘述電路每個節點。

  7. Pre-Layout Simulation • 為了清楚起見，通常我們會額外建一個測試檔副檔名也是sp，主要是描述電路的工作環境。 • Ex：溫度、工作電壓、頻率等

  8. Pre-Layout Simulation • 此為測試檔之內容，之後會有詳細的介紹 空一行 內容參數設定

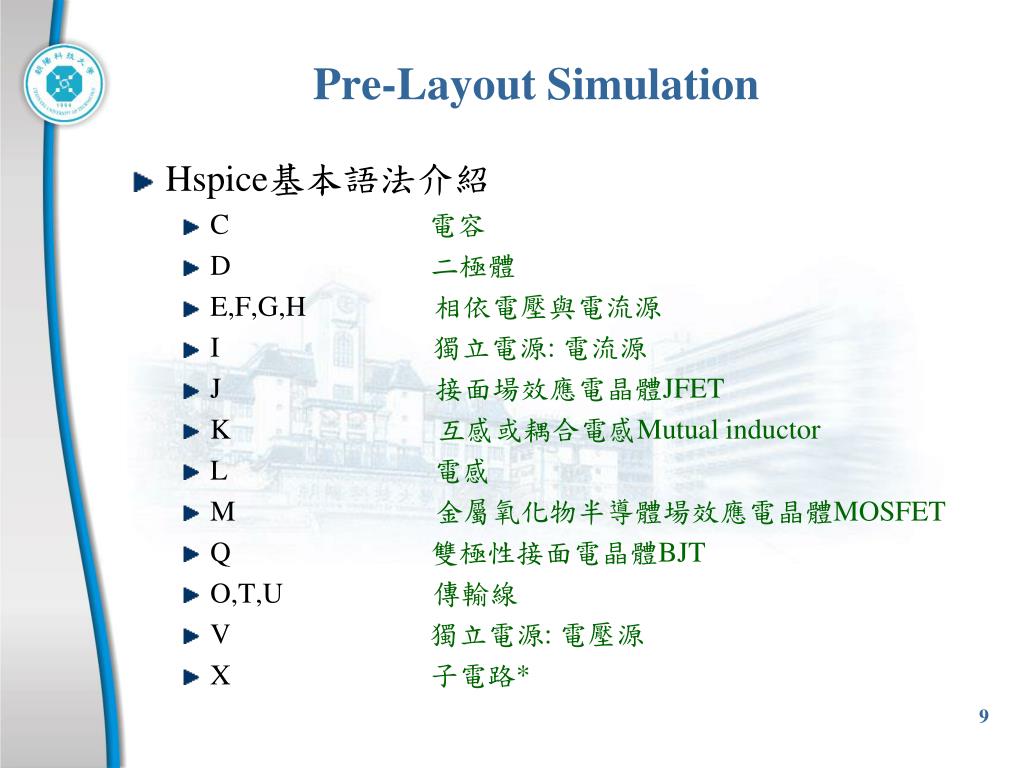

  9. Pre-Layout Simulation • Hspice基本語法介紹 • C 電容 • D 二極體 • E,F,G,H 相依電壓與電流源 • I 獨立電源: 電流源 • J 接面場效應電晶體JFET • K 互感或耦合電感Mutual inductor • L 電感 • M 金屬氧化物半導體場效應電晶體MOSFET • Q 雙極性接面電晶體BJT • O,T,U 傳輸線 • V 獨立電源: 電壓源 • X 子電路*

  10. Pre-Layout Simulation • Hspice基本語法介紹 • Zero (0) is always Ground • Ground may be 0, GND, GND！

  11. Pre-Layout Simulation • Hspice基本語法介紹 • Analysis type • . tran(暫態分析) • Ex : .tran 0.01n 100n • Output parameter • . option • Ex: option post *是把輸出的結果存成Graph file • . Probe *允許儲存輸出變數到圖檔(awaves)

  12. Pre-Layout Simulation • Hspice基本語法介紹 • Transient source statements • Types of independent source function • Pulse (pulse function) ＊週期性的訊號，多利用在數位訊號中的 clock • Sinusoidal (sin function) ＊類比訊號分析 • Exponential (exp function) ＊特殊元件分析 • Piecewise linear (pwl function) ＊適用於不規則的訊號分析 • Single-frequency FM (sffm function) ＊通訊調變分析 • Single-frequency AM (am function) ＊通訊調變分析

  13. Pre-Layout Simulation • Hspice基本語法介紹 • Pulse function : pluse syntax: pulse(v1 v2 <Tdelay Trise Tfall Pwidth Period>)

  14. Pre-Layout Simulation • Hspice基本語法介紹 Ex：Vin 1 0 PULSE ( 0V 5V 10ns 10ns 10ns 40ns 100ns )

  15. Pre-Layout Simulation • Hspice基本語法介紹 • Piecewise linear function : pwl • 語法: pwl(<t1 v1 t2 v2 t3 v3….> <R=repeat><Tdelay=delay>)

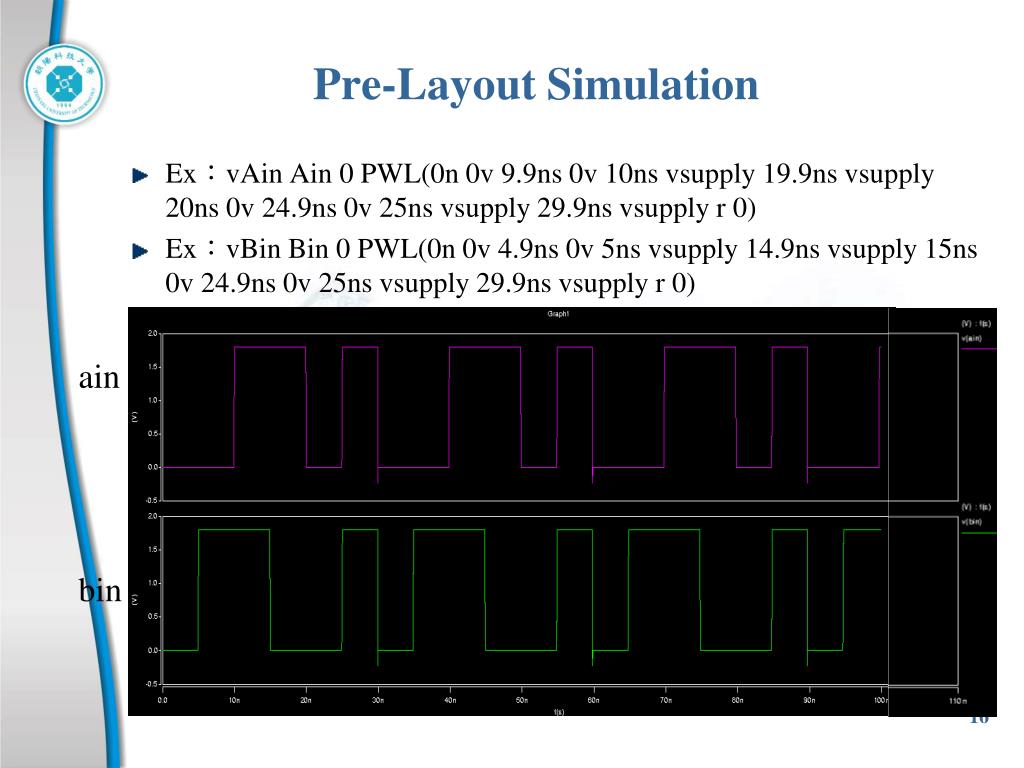

  16. Pre-Layout Simulation • Ex：vAin Ain 0 PWL(0n 0v 9.9ns 0v 10ns vsupply 19.9ns vsupply 20ns 0v 24.9ns 0v 25ns vsupply 29.9ns vsupply r 0) • Ex：vBin Bin 0 PWL(0n 0v 4.9ns 0v 5ns vsupply 14.9ns vsupply 15ns 0v 24.9ns 0v 25ns vsupply 29.9ns vsupply r 0) ain bin

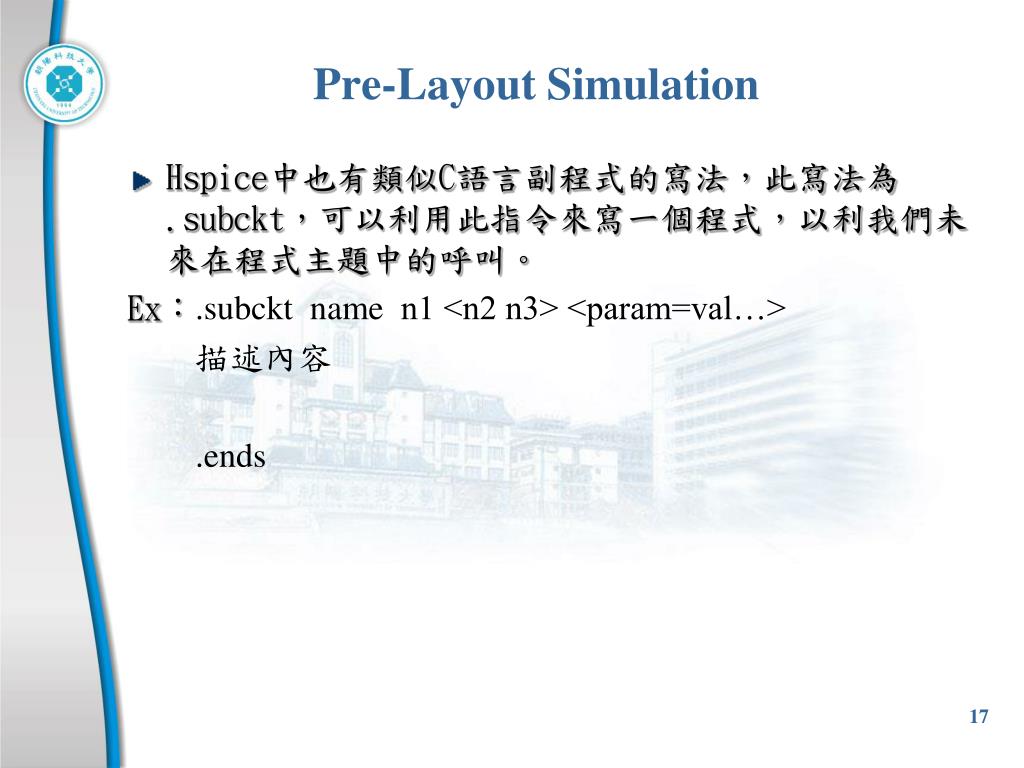

  17. Pre-Layout Simulation • Hspice中也有類似C語言副程式的寫法，此寫法為.subckt，可以利用此指令來寫一個程式，以利我們未來在程式主題中的呼叫。 Ex：.subckt namen1 <n2 n3> <param=val…> 描述內容 .ends

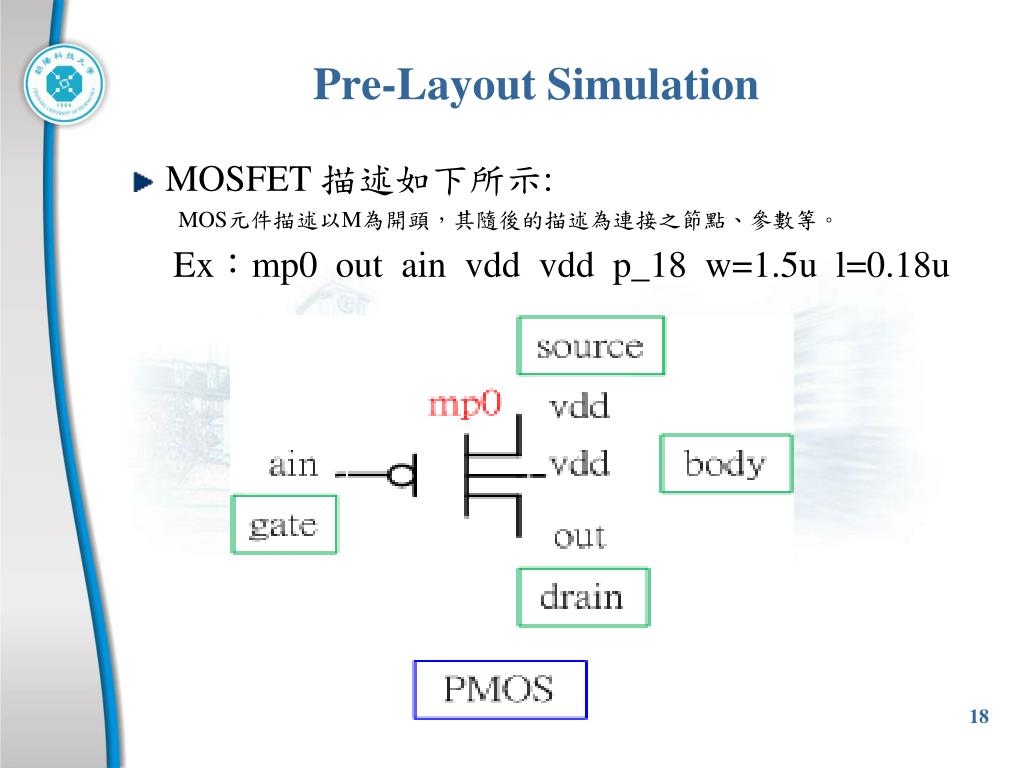

  18. Pre-Layout Simulation • MOSFET 描述如下所示: MOS元件描述以M為開頭，其隨後的描述為連接之節點、參數等。 Ex：mp0 out ain vdd vdd p_18 w=1.5u l=0.18u

  19. Pre-Layout Simulation • MOSFET 描述如下所示: Ex：mn0 out ain gnd gnd n_18 w=0.5u l=0.18u

  20. Pre-Layout Simulation 　　　　空一行 Nand閘電路圖 從電路圖轉成 電路描述方式

  21. Pre-Layout Simulation • Hspice基本語法介紹 • 量測delay Syntax：.MEASURE DC|AC|TRAN result_var TRIG ... TARG ... <Optimization Option> Ex ：.meas tran delay_1 trig v(ain) val='meas_val' rise=1 + targ v(out) val='meas_val' rise=3

  22. Pre-Layout Simulation • Hspice基本語法介紹 • 量測Power Syntax：.MEASURE DC|AC|TRAN result FUNC out_var <FROM=val1> <TO=val2> + <Optimization Option> Ex：.meas tran Power avg p(xnand2) from'1*t_cycle' to '10*t_cycle'

  23. Pre-Layout Simulation • Hspice基本語法介紹 • 量測功率延遲乘積Power-Delay Product(PDP) Ex：.meas tran sum_PDP_1 param='delay_1*Power'

  24. Pre-Layout Simulation • 我們可以在測試檔內撰寫量測delay、power等的程式，如圖為前模擬量測結果，之後可以與後模擬RC萃取完的電路比較其結果，因後模擬是最接近晶片下線出來的數據。

  25. Pre-Layout Simulation • 接著我們可以使用CosmosScope來看波形，利用指令來呼叫Scope這套軟體，檢查其波型是否與真值表相符，確定無誤後則可以進行佈局的規劃了。

  26. Pre-Layout Simulation • 打開Plotfiles後，檔案類型選擇Hspice

  27. Pre-Layout Simulation • 選擇正確的檔案後開啟

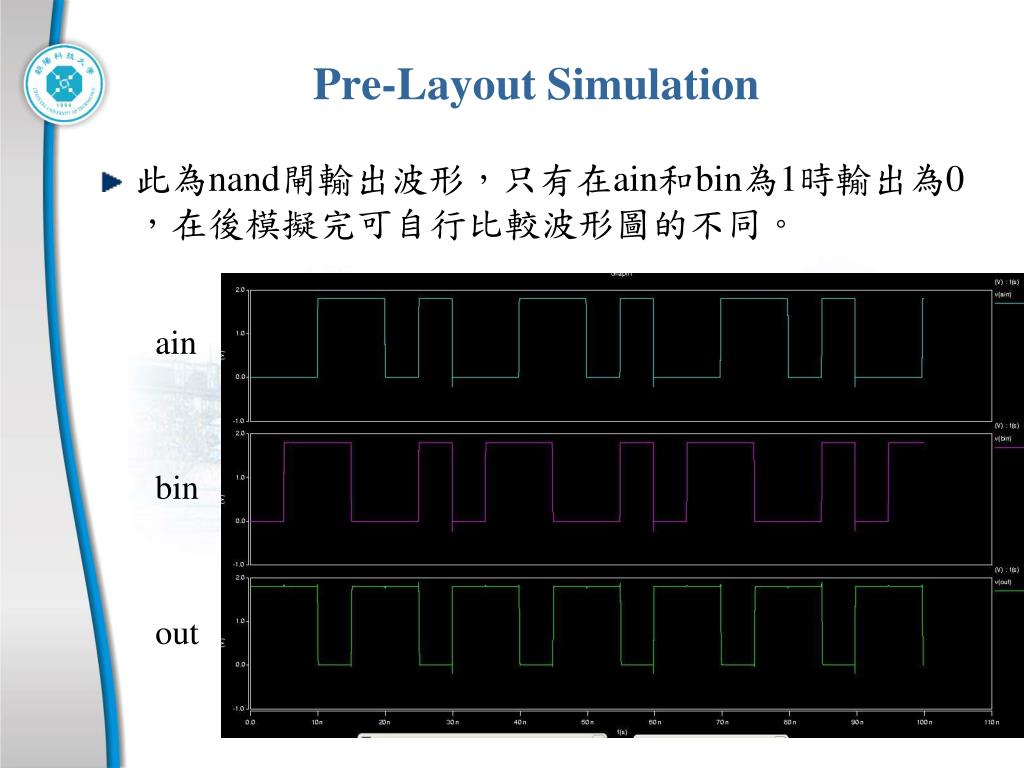

  28. Pre-Layout Simulation • 此為nand閘輸出波形，只有在ain和bin為1時輸出為0，在後模擬完可自行比較波形圖的不同。 ain bin out

  29. Layout ( Laker ) • 再來進入畫layout圖部分，使用spring_soft公司的laker，一開始呼叫laker軟體出來使用，也要順便呼叫calibre來驗證設計規則(DRC)和佈局圖對應電路圖(LVS)，這二樣都要過才能進行萃取RC的動作。

  30. Layout ( Laker ) • 我們先新增一個library如圖所示

  31. Layout ( Laker ) • 輸入Library name後選擇Technology file

  32. Layout ( Laker ) • 在以下路徑選擇所需的檔案

  33. Layout ( Laker ) • 在cell處新增一個元件

  34. Layout ( Laker ) • 選擇剛才建的library後新增一個新的元件

  35. Layout ( Laker ) • 進來之後的畫面，左側為常用tool

  36. Layout ( Laker ) 常用tool： • Contact • Metal • Poly • Diffussion • Nwell • PIMP • NIMP

  37. Layout ( Laker ) • r：矩形 • k：尺規 • c：複製 • Ctrl+m：呼叫mos • o：呼叫連接層 • Ctrl or shitf+z：放大或縮小 • ↑↓←→：移動

  38. Layout ( Laker ) • 電晶體結構圖(n-well製程)

  39. Layout ( Laker ) • 此為nand閘的layout完成圖。

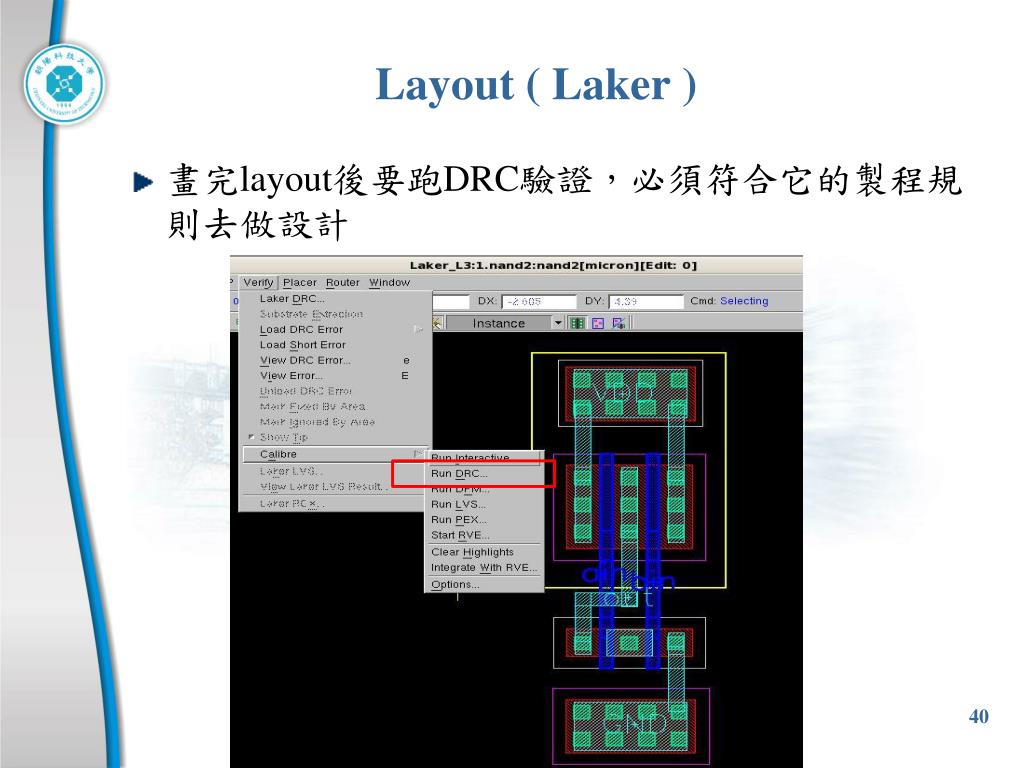

  40. Layout ( Laker ) • 畫完layout後要跑DRC驗證，必須符合它的製程規則去做設計

  41. Verification ( Calibre ) Rule檔放在以下路徑，如圖，之後按Run DRC

  42. Verification ( Calibre ) • 左側欄位出現錯誤請修改至正確為止

  43. Verification ( Calibre ) • 依照Rule修改後已無錯誤訊息，如圖。

  44. Verification ( Calibre ) • 接著跑LVS驗證(Layout Versus Schematic)，此步驟為確認所畫的佈局圖與電路圖描述的接腳是否相符。

  45. Verification ( Calibre ) • 選擇正確的Rule檔與路徑

  46. Verification ( Calibre ) • 接著修改左欄Inputs裡面的Netlist，選擇正確的電路檔 　以及格式和元件

  47. Verification ( Calibre ) • 調整完後按Run LVS

  48. Verification ( Calibre ) • 顯示結果為不符合

  49. Verification ( Calibre ) • 左側點看LVS Report找錯誤

  50. Verification ( Calibre ) • 經過debug後驗證通過了，如圖
