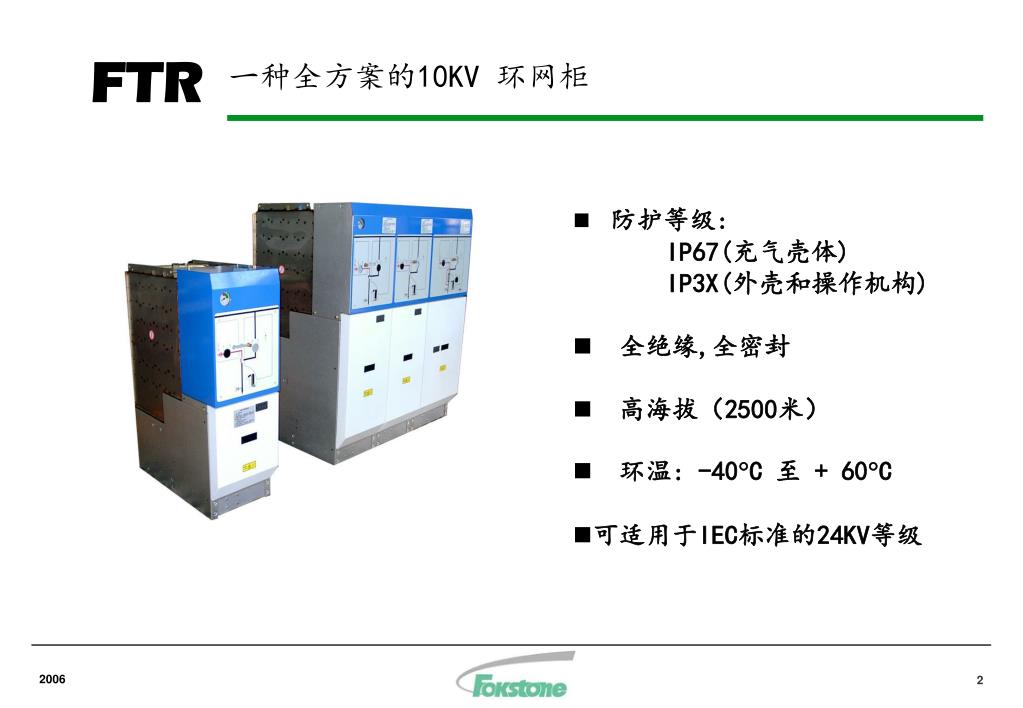

  1. 一种全方案的10KV 环网柜 •  防护等级: • IP67(充气壳体) • IP3X(外壳和操作机构) • 全绝缘,全密封 • 高海拔（2500米） • 环温: -40C 至 + 60C • 可适用于IEC标准的24KV等级

  2. 满足标准  GB 3804-90, 3906, 11022-89  DL 404  IEC 60694、60298、60265、 60129、60420、60056、60255  BS 5227  VDE 0670  UTE C64-400, 64-130, 64-131, 64-160, 13-100  EDF HN64-S-42, 64-S-43

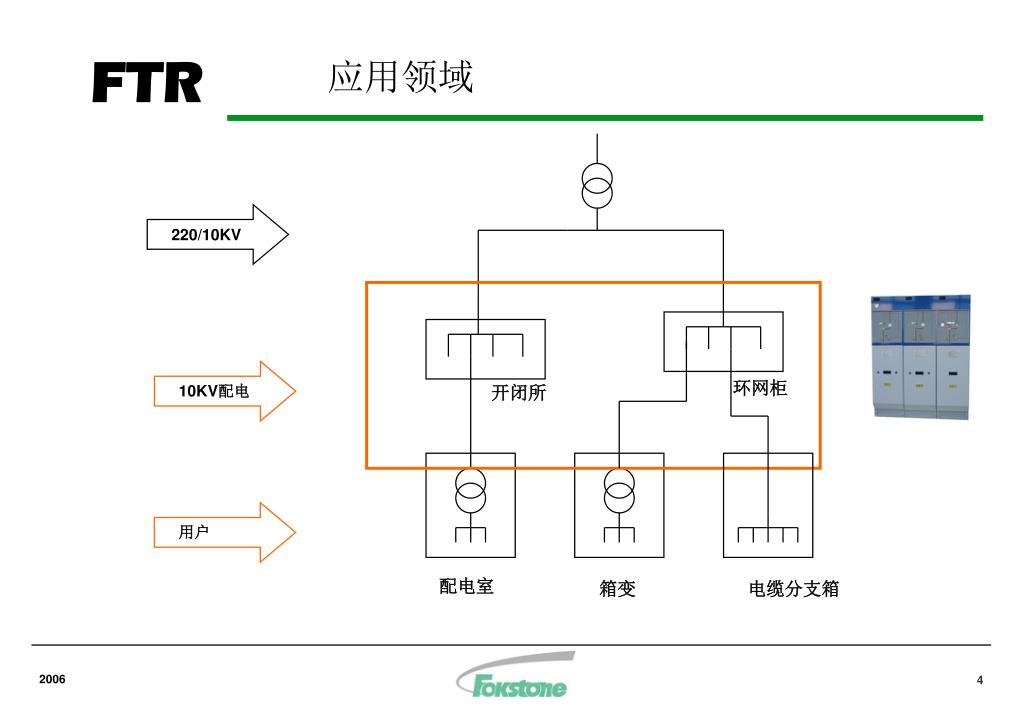

  3. 应用领域 220/10KV 环网柜 10KV配电 开闭所 用户 配电室 箱变 电缆分支箱

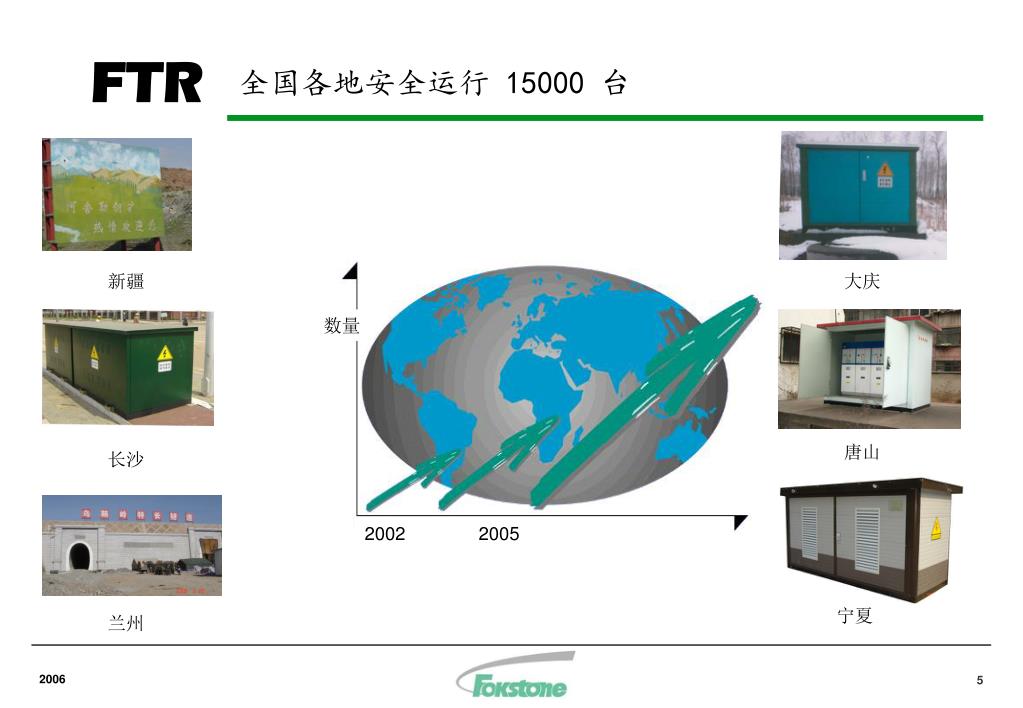

  4. 全国各地安全运行 15000 台 新疆 大庆 数量 唐山 长沙 2002 2005 宁夏 兰州

  5. 主要技术参数

  6. 基本单元模块 负荷开关单元 K • 电动 • 地刀可拆 • 加装PT • 侧出线 • 侧扩展 • 零表压工作正常

  7. 基本单元模块 组合电器单元 F • 电动 • 地刀可拆 • 可加装PT • 侧出线 • 侧扩展 • 200A • 过载保护

  8. 基本单元模块 断路器单元 V 断路器单元 W • 可加装PT • 侧出线 • 侧扩展 • 零表压开断25KA/5次

  9. 满足用户需求的系列继电器 接地保护 相和地保护 采用德国SEG公司继电保护装置

  10. 基本单元模块 联络柜单元 R 分支箱柜单元 P

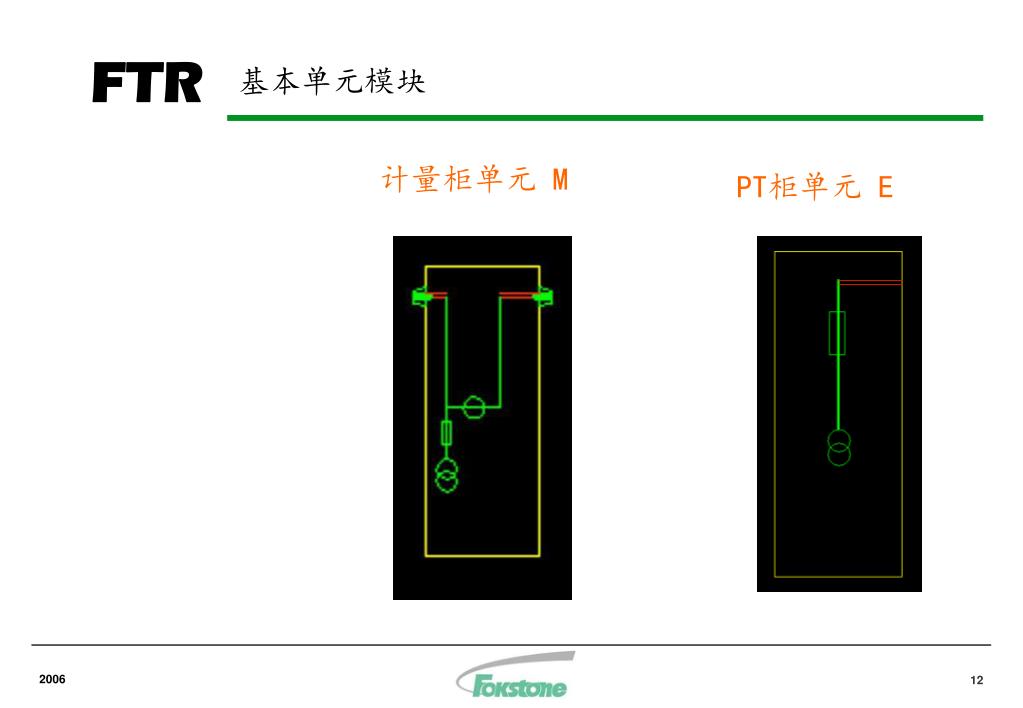

  11. 基本单元模块 计量柜单元 M PT柜单元 E

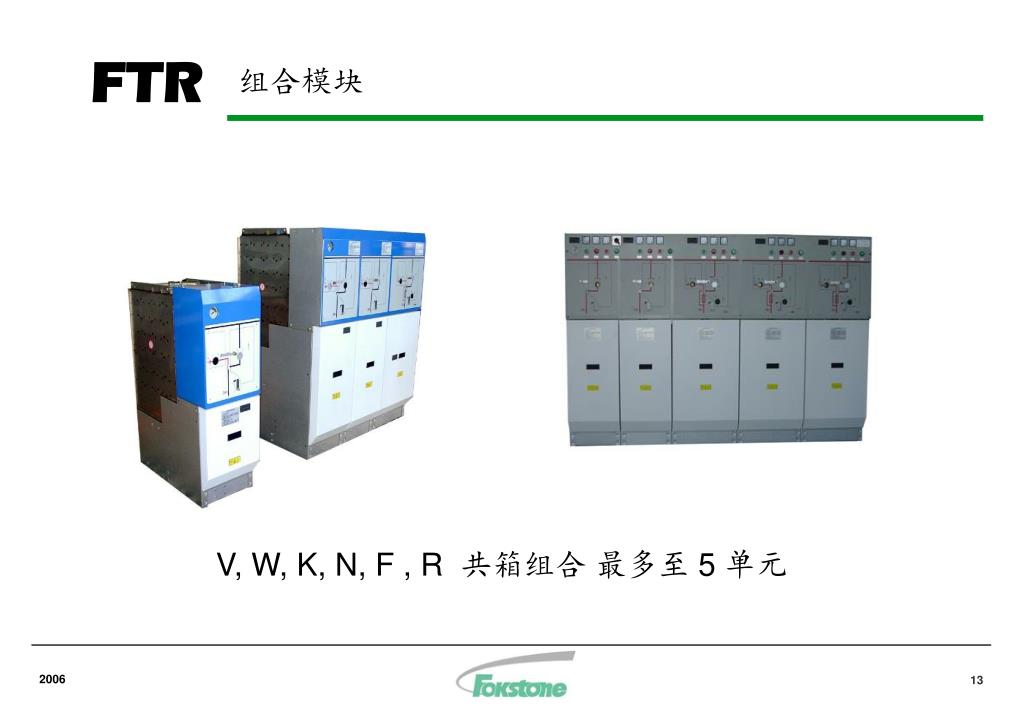

  12. 组合模块 V, W, K, N, F , R 共箱组合 最多至 5 单元

  13. 特殊功能 母排侧出线 可实现开关后部出线

  14. 特殊功能 侧扩展 可实现开关后部扩展

  15. 特殊功能 侧扩展

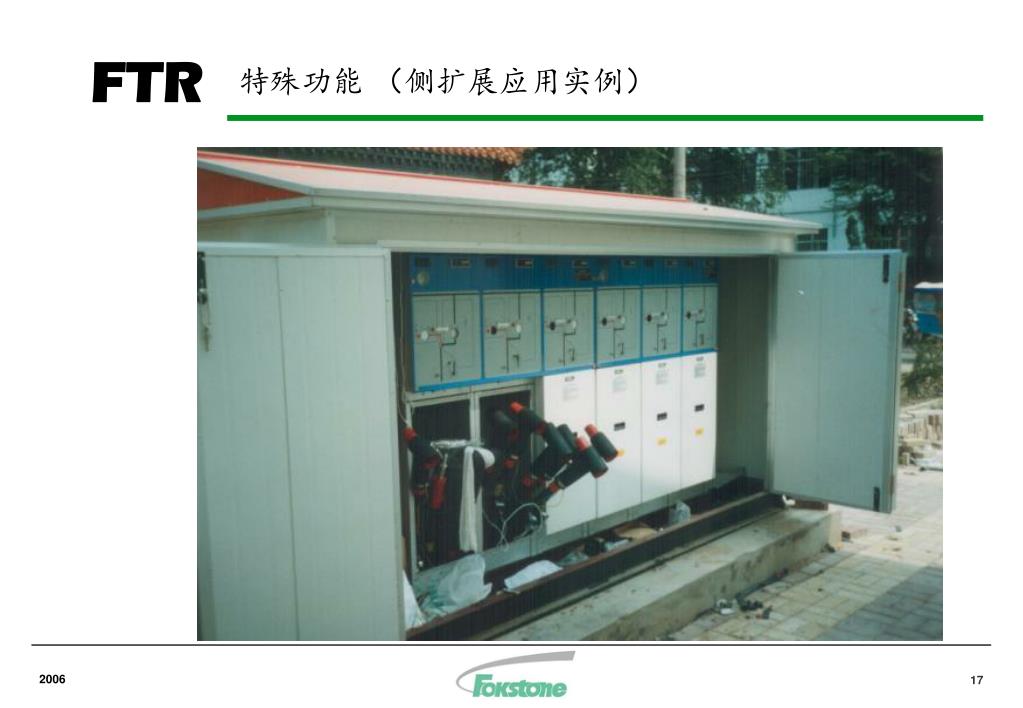

  16. 特殊功能 （侧扩展应用实例） 侧扩展

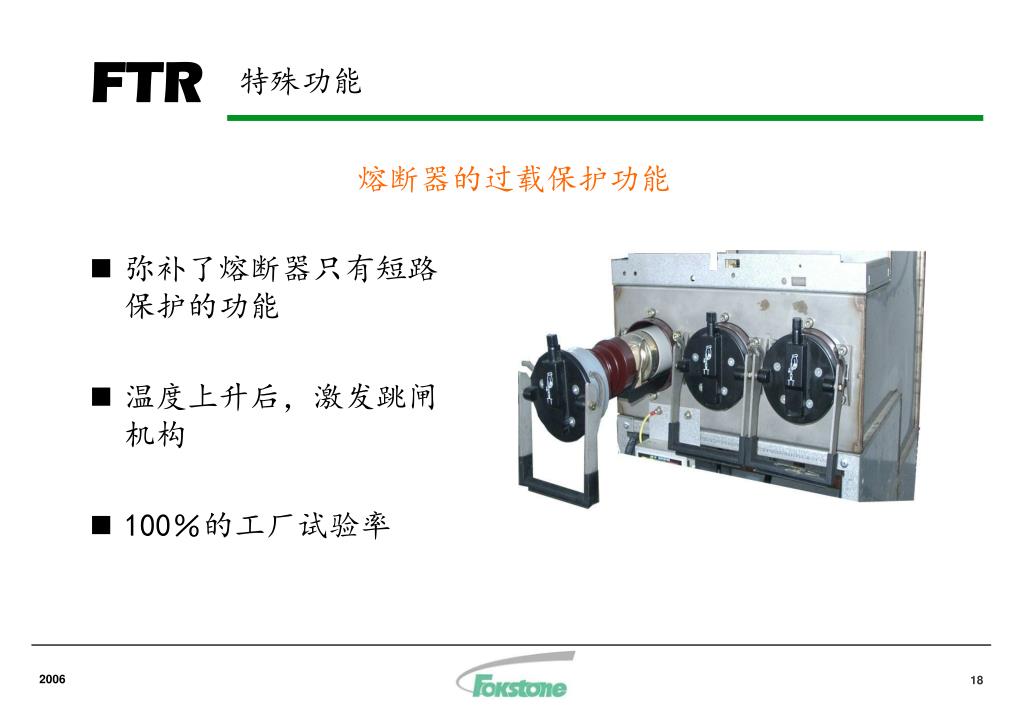

  17. 弥补了熔断器只有短路保护的功能 温度上升后，激发跳闸机构 100％的工厂试验率 特殊功能 熔断器的过载保护功能

  18. 绝对安全性 耐水淹，防洪 适合恶劣自然环境 据 IEC 529/14-2-7 耐水性试验 IPX7 20kV 水下通电 30 分钟

  19. 安全膜  2mm 非喷漆不锈钢  安全可靠  据 IEC60298 annex GG，满足封压系统要求  0.2 巴相对压力

  20. 简便可靠的连锁方式 2锁1匙 3锁2匙 • 互锁柜与非互锁柜可随时调整

  21. 全密封型 PT • 全绝缘、全密封结构 • 由两个独立的PT组成 （2 X 500W ) • 柜内安装 • 作为电源使用 • 为FTU提供电压信号

  22. 全密封型 PT 两种安装方式 开关下口PT 母线PT

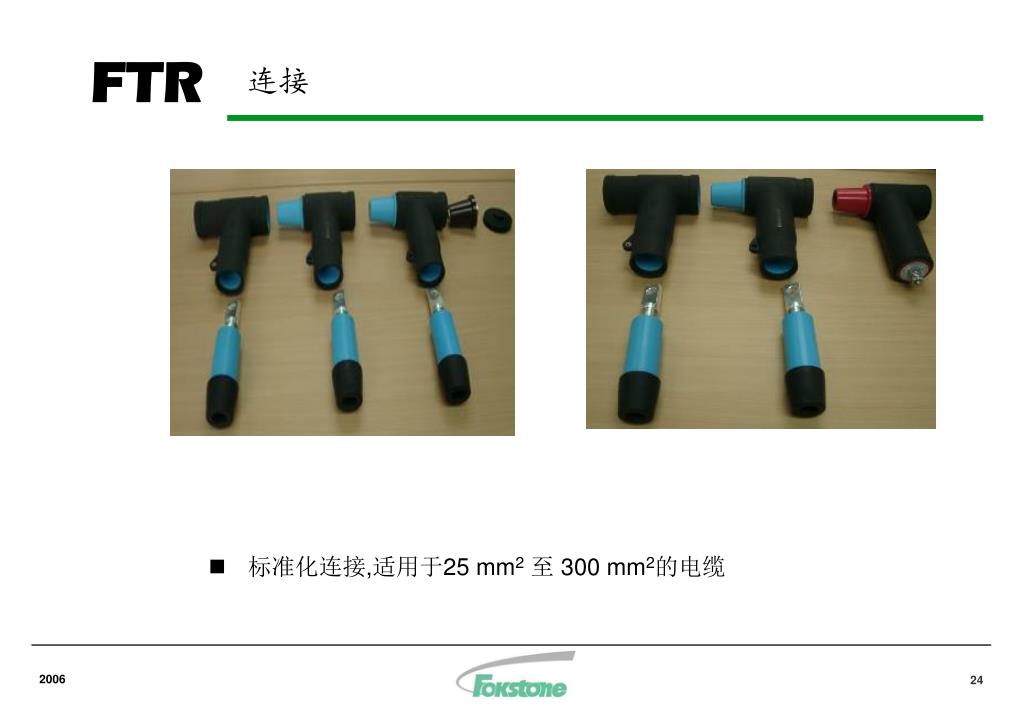

  23. 连接 类型 A 类型 C  标准化连接,适用于25 mm2至 300 mm2的电缆

  24. 操作面板 • 完善的五防连锁

  25. 典型应用方案 –终端型箱变 F-R

  26. 典型应用方案 –环网型箱变 KKF KKFFF

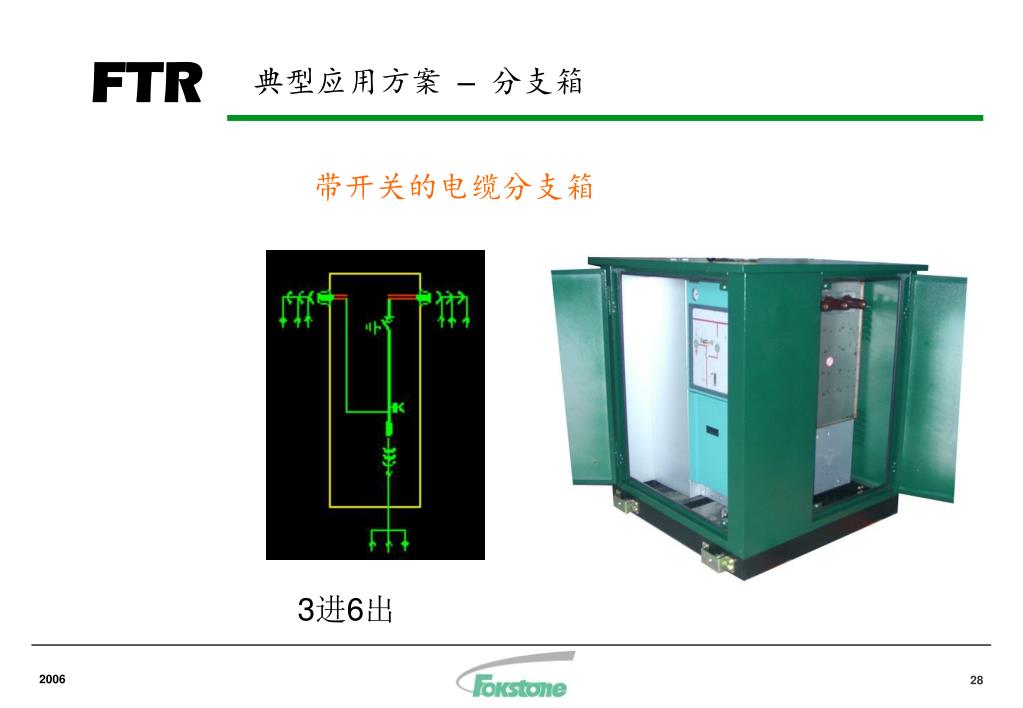

  27. 典型应用方案 –分支箱 带开关的电缆分支箱 3进6出

  28. 典型应用方案 –唐山开闭所 KKKK

  29. 典型应用方案 –宁夏开闭所 W+ 5 K

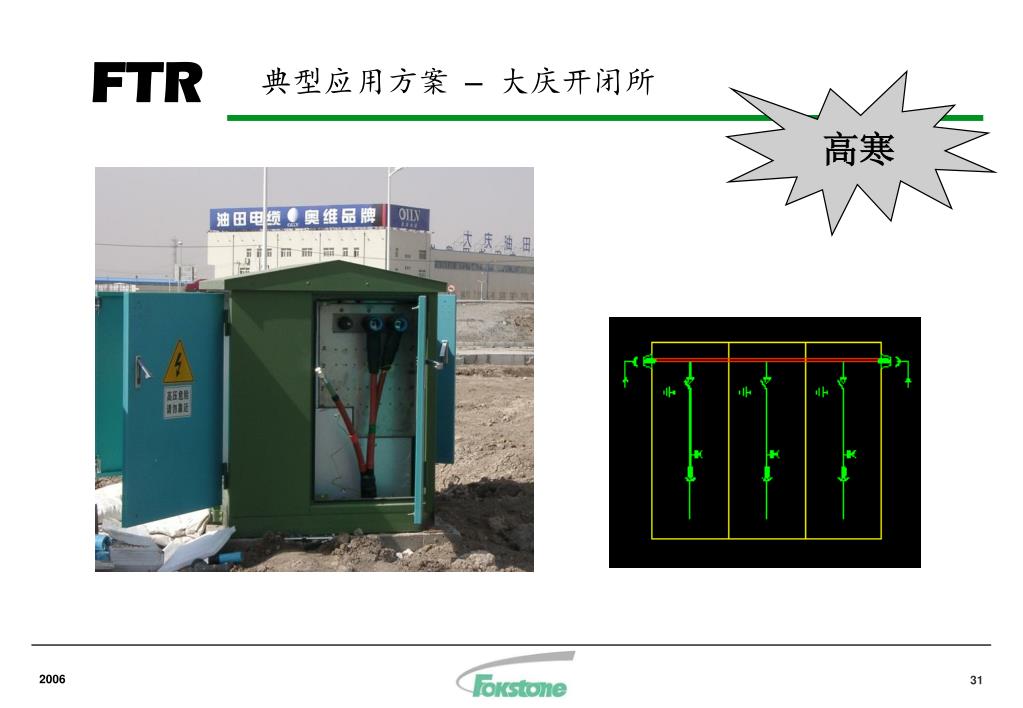

  30. 典型应用方案 –大庆开闭所 高寒

  31. 潮湿 典型应用方案 –新疆铜矿配电

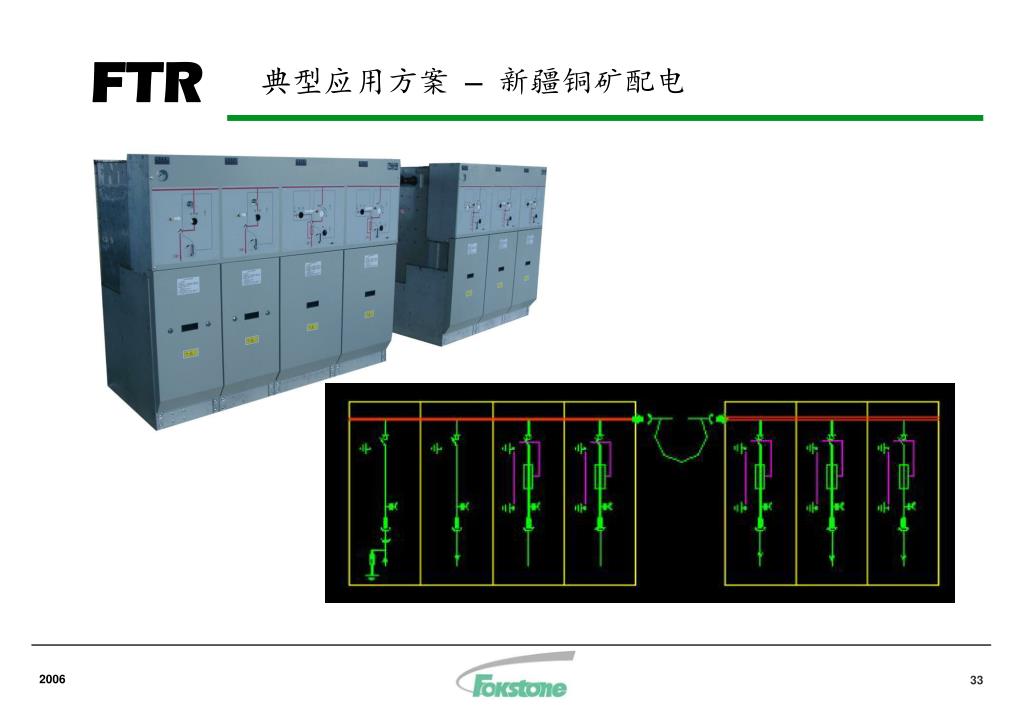

  32. 典型应用方案 –新疆铜矿配电

  33. 高海拔 3000米 典型应用方案 –铁路隧道箱变 兰州乌鞘岭特长隧道

  34. 典型应用方案 –配电室 （唐山河北日报社）

  35. 典型应用方案 –配电室 （唐山河北日报社）

  36. 典型应用方案 –镇江开闭所 2 X 3 单元，背对背布置

  37. 典型应用方案 –镇江开闭所

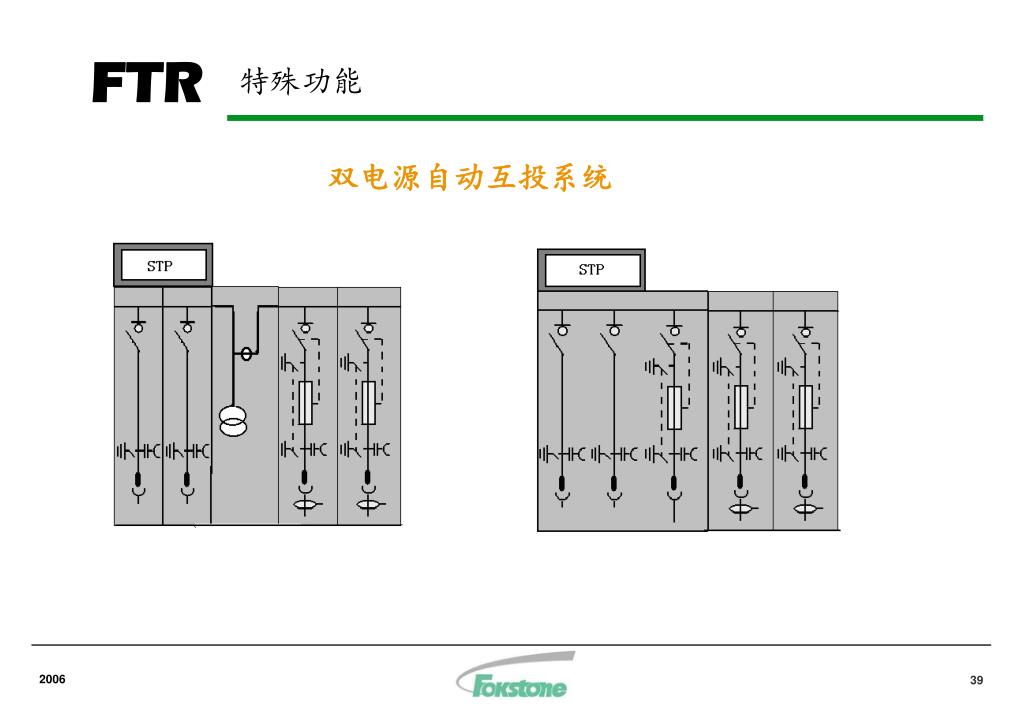

  38. 特殊功能 双电源自动互投系统

  39. 电动、遥控、网络自动化

  40. 最佳的环网配电设备 • 全绝缘，全密封 • 侧出线，侧扩展 • 地刀可拆 • 可加装PT • 柜型全，方案全

  41. 霍斯通与您共创光明未来
