  1. IBM System StorageSerie DS3000/DS4000/N3700 Philippe Berthot Philippe.berthot@fr.ibm.com +33 149055636

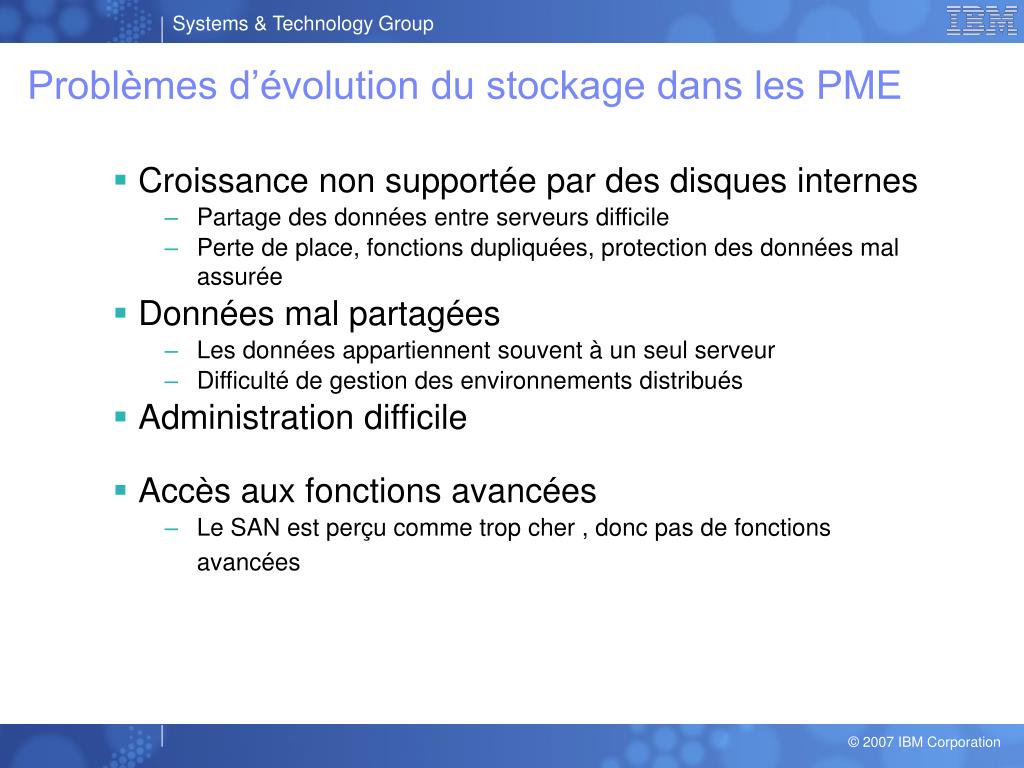

  2. Problèmes d’évolution du stockage dans les PME • Croissance non supportée par des disques internes • Partage des données entre serveurs difficile • Perte de place, fonctions dupliquées, protection des données mal assurée • Données mal partagées • Les données appartiennent souvent à un seul serveur • Difficulté de gestion des environnements distribués • Administration difficile • Accès aux fonctions avancées • Le SAN est perçu comme trop cher , donc pas de fonctions avancées

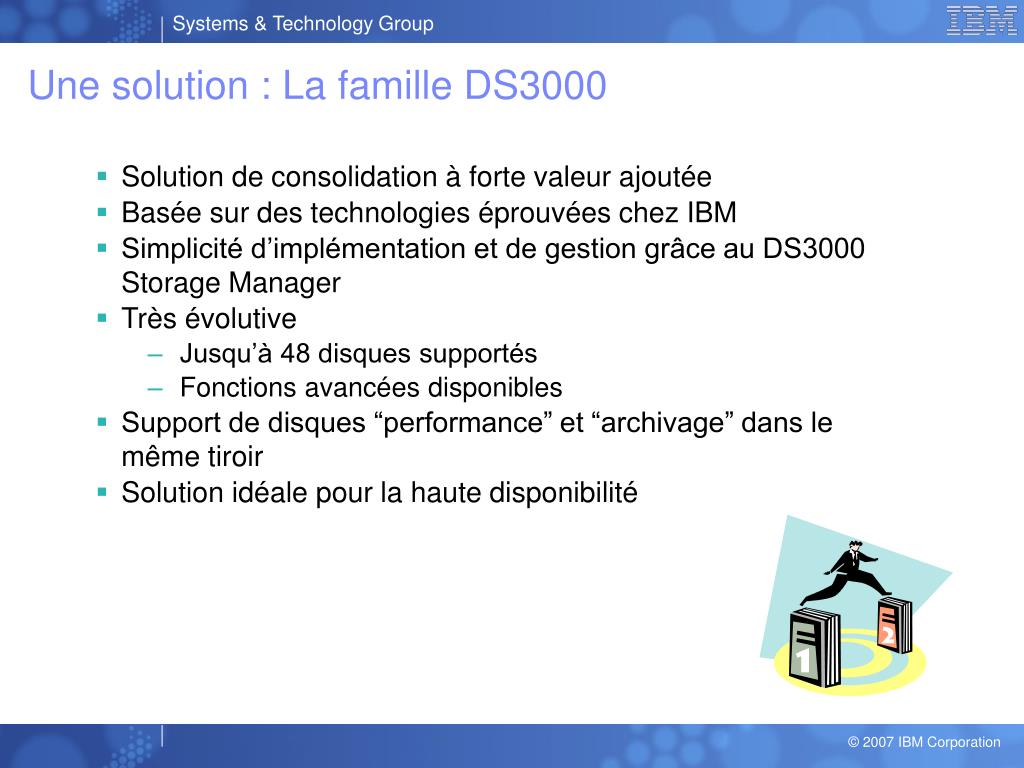

  3. Une solution : La famille DS3000 • Solution de consolidation à forte valeur ajoutée • Basée sur des technologies éprouvées chez IBM • Simplicité d’implémentation et de gestion grâce au DS3000 Storage Manager • Très évolutive • Jusqu’à 48 disques supportés • Fonctions avancées disponibles • Support de disques “performance” et “archivage” dans le même tiroir • Solution idéale pour la haute disponibilité

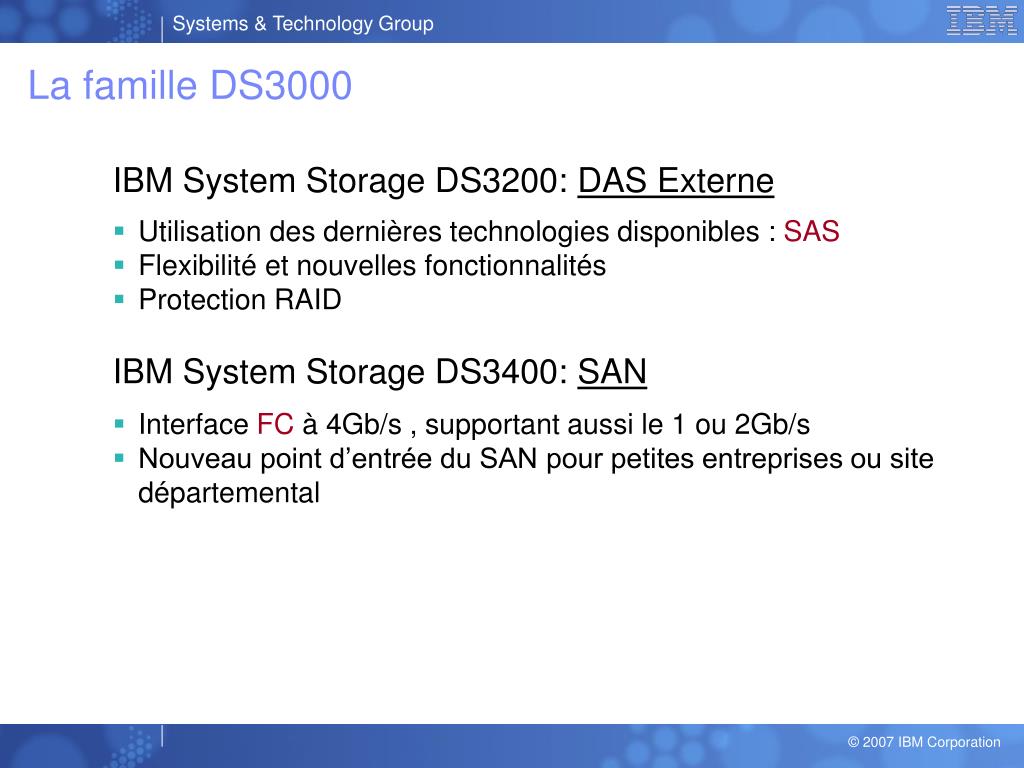

  4. La famille DS3000 IBM System Storage DS3200: DAS Externe • Utilisation des dernières technologies disponibles : SAS • Flexibilité et nouvelles fonctionnalités • Protection RAID IBM System Storage DS3400: SAN • Interface FC à 4Gb/s , supportant aussi le 1 ou 2Gb/s • Nouveau point d’entrée du SAN pour petites entreprises ou site départemental

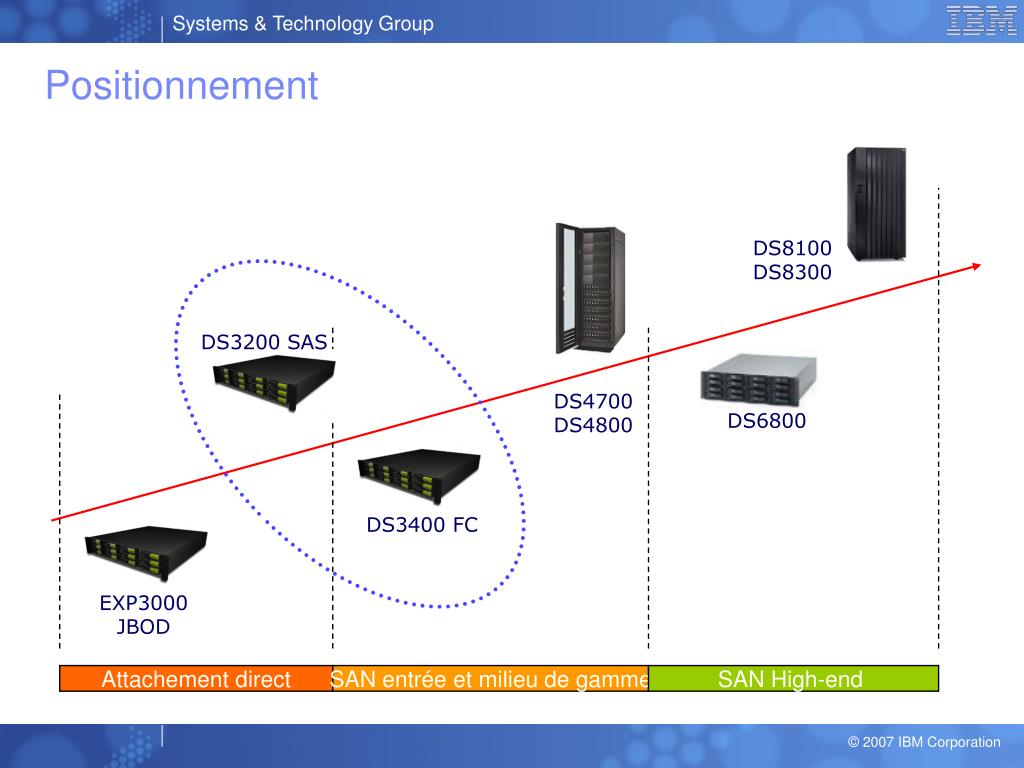

  5. Positionnement DS8100DS8300 DS3200 SAS DS4700DS4800 DS6800 DS3400 FC EXP3000JBOD Attachement direct SAN entrée et milieu de gamme SAN High-end

  6. IBM System Storage DS3000

  7. Système de stockage DS3200 • De nouvelles fonctionnalités pour l’entrée de gamme avec interface SAS • De 1 à 3 Host Ports 3Gb/s par contrôleur • Chaque port représente un lien à 3 Gb/s x4 • Tiroir 2U, 19” avec disques 3.5” SAS et SATA • Support de 3 EXP3000s pour un total de 48 disques • Capacité 14.4TO max 300GB SAS • Capacité 24.0TO max 500GB SATA • Administration via DS3000 Storage Manager

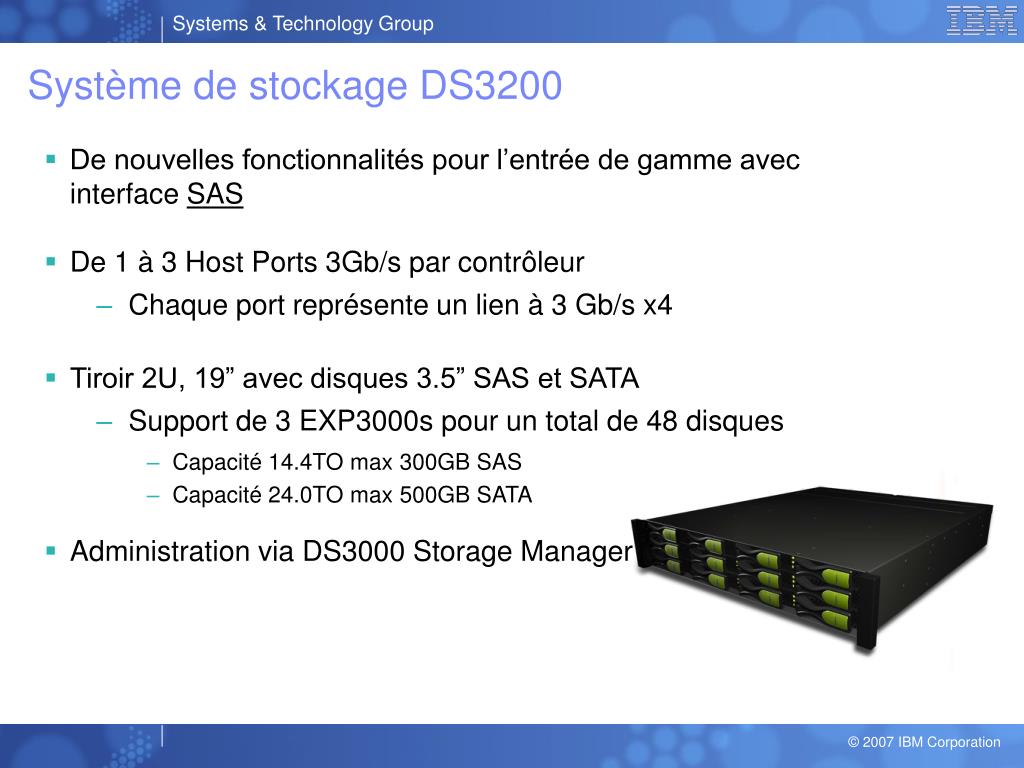

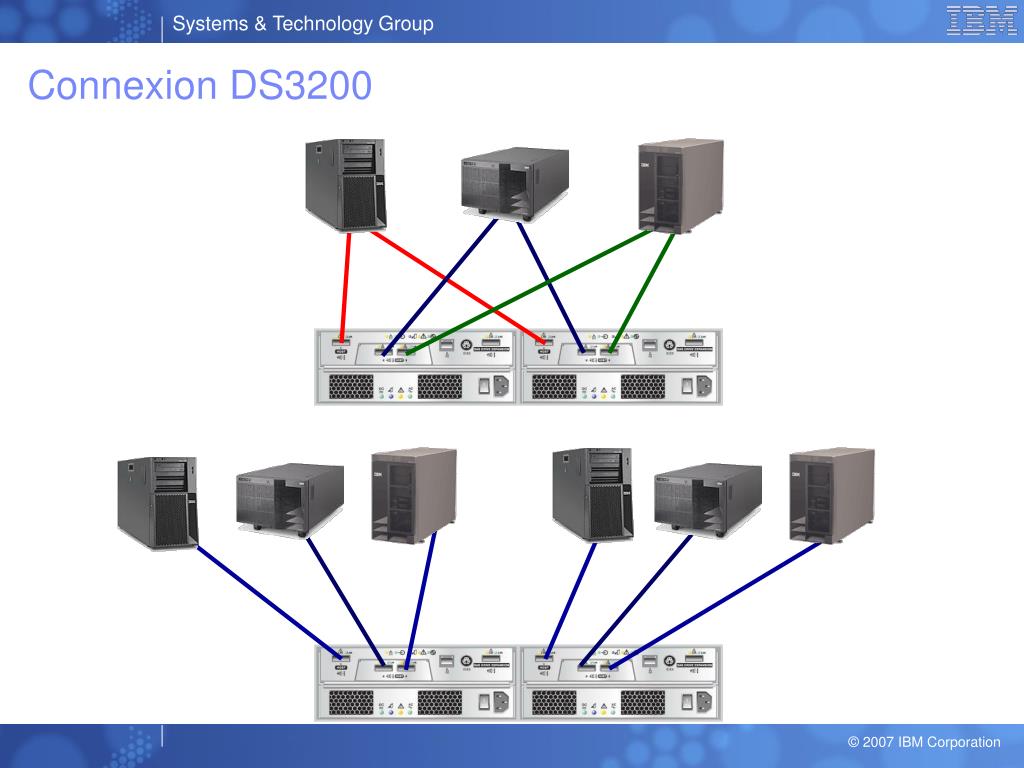

  8. Connexion DS3200

  9. IBM System Storage DS3400

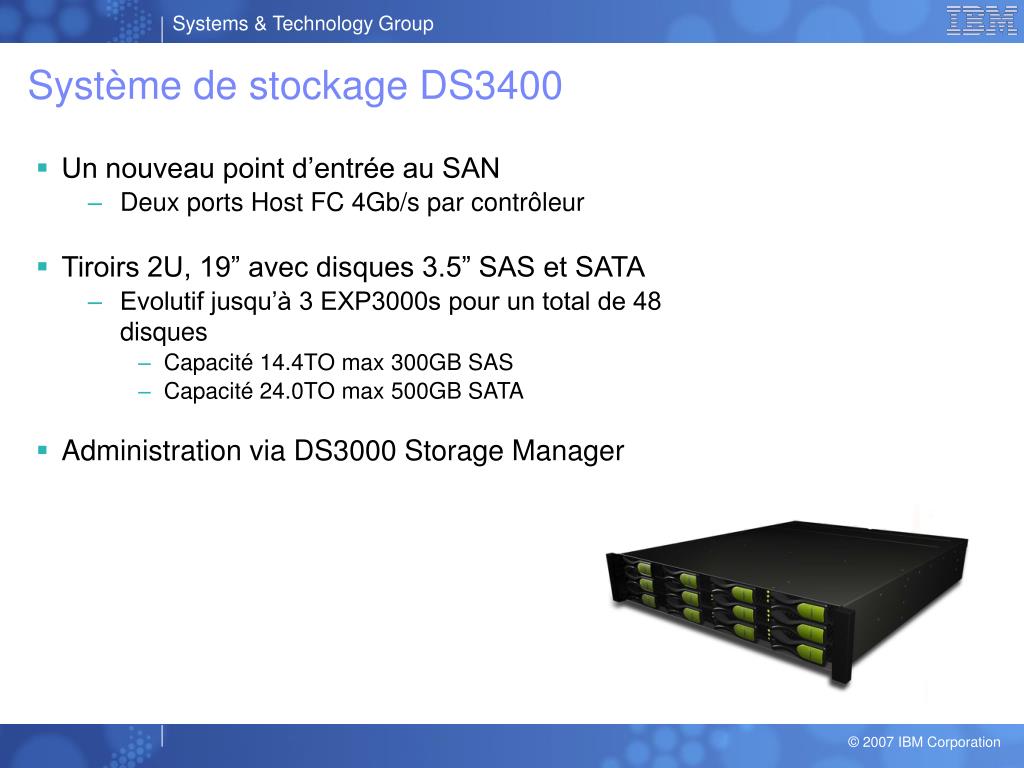

  10. Système de stockage DS3400 • Un nouveau point d’entrée au SAN • Deux ports Host FC 4Gb/s par contrôleur • Tiroirs 2U, 19” avec disques 3.5” SAS et SATA • Evolutif jusqu’à 3 EXP3000s pour un total de 48 disques • Capacité 14.4TO max 300GB SAS • Capacité 24.0TO max 500GB SATA • Administration via DS3000 Storage Manager

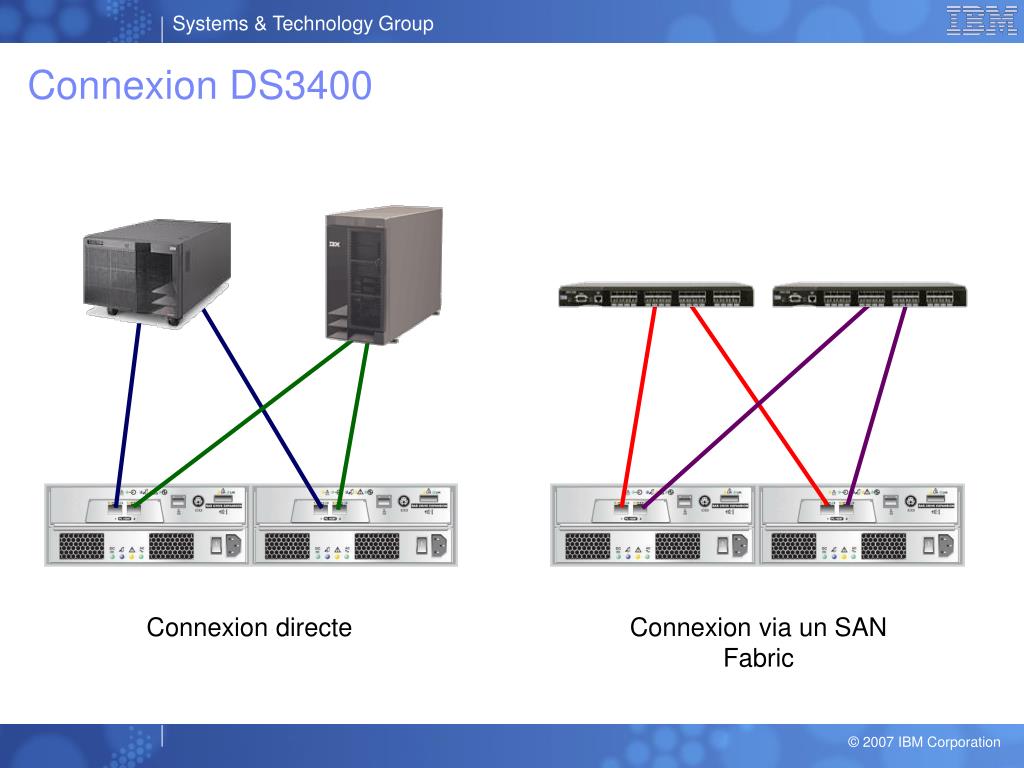

  11. Connexion DS3400 Connexion directe Connexion via un SAN Fabric

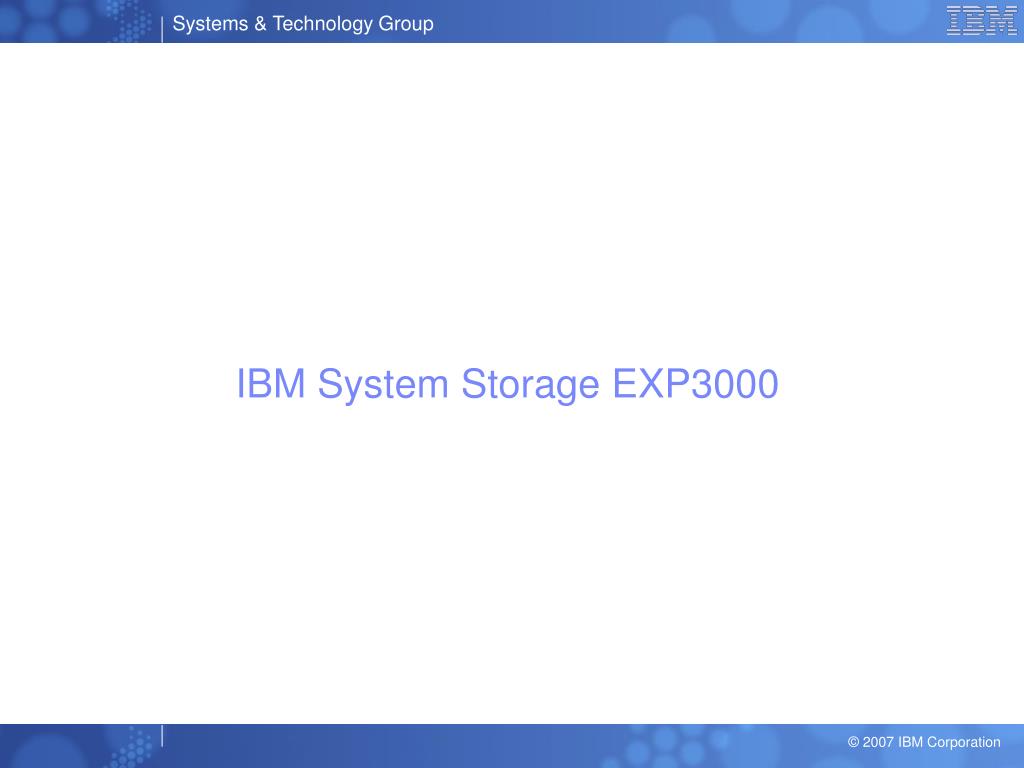

  12. IBM System Storage EXP3000

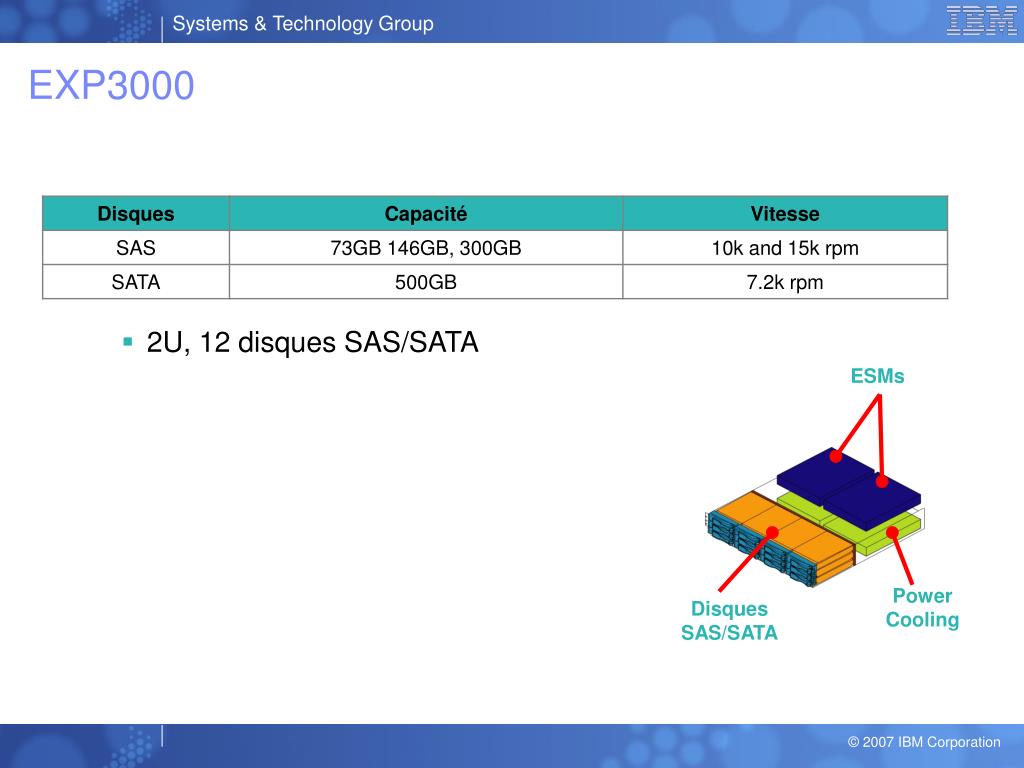

  13. EXP3000 • 2U, 12 disques SAS/SATA ESMs PowerCooling Disques SAS/SATA

  14. IBM DS3000 Storage Manager

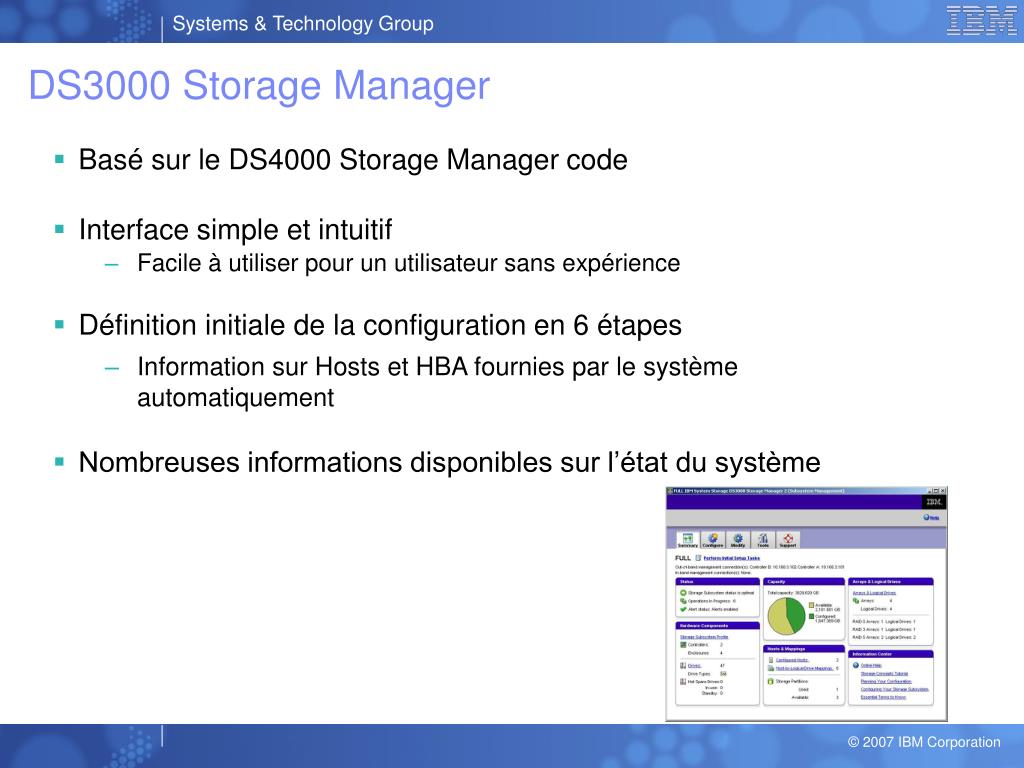

  15. DS3000 Storage Manager • Basé sur le DS4000 Storage Manager code • Interface simple et intuitif • Facile à utiliser pour un utilisateur sans expérience • Définition initiale de la configuration en 6 étapes • Information sur Hosts et HBA fournies par le système automatiquement • Nombreuses informations disponibles sur l’état du système

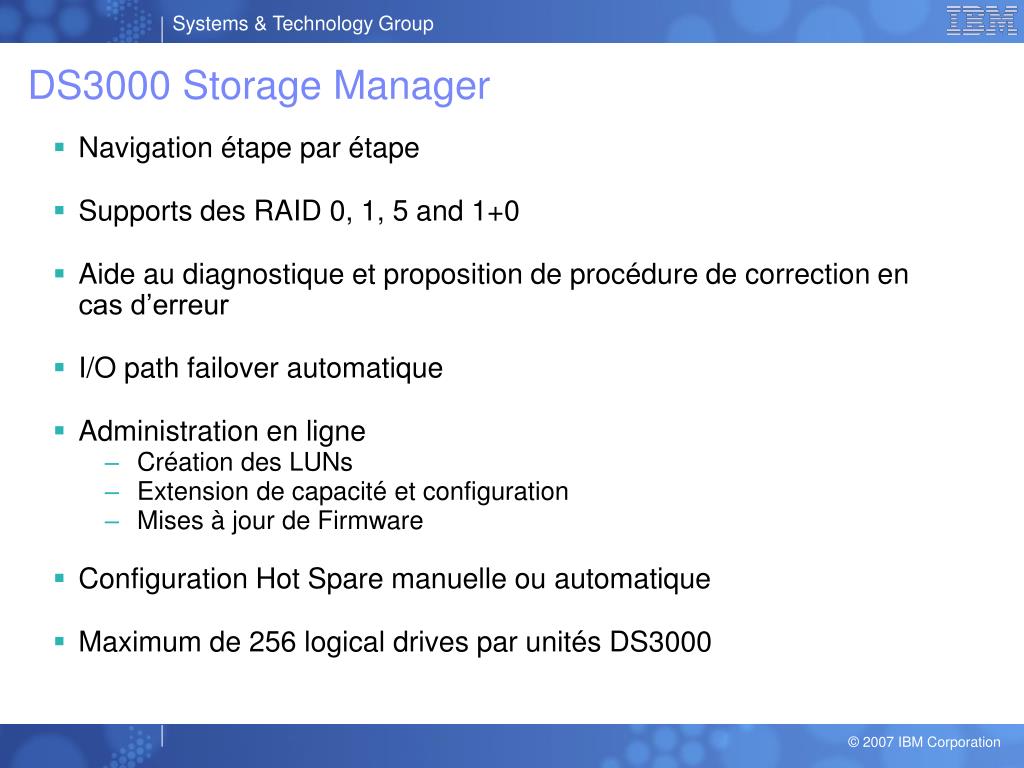

  16. DS3000 Storage Manager • Navigation étape par étape • Supports des RAID 0, 1, 5 and 1+0 • Aide au diagnostique et proposition de procédure de correction en cas d’erreur • I/O path failover automatique • Administration en ligne • Création des LUNs • Extension de capacité et configuration • Mises à jour de Firmware • Configuration Hot Spare manuelle ou automatique • Maximum de 256 logical drives par unités DS3000

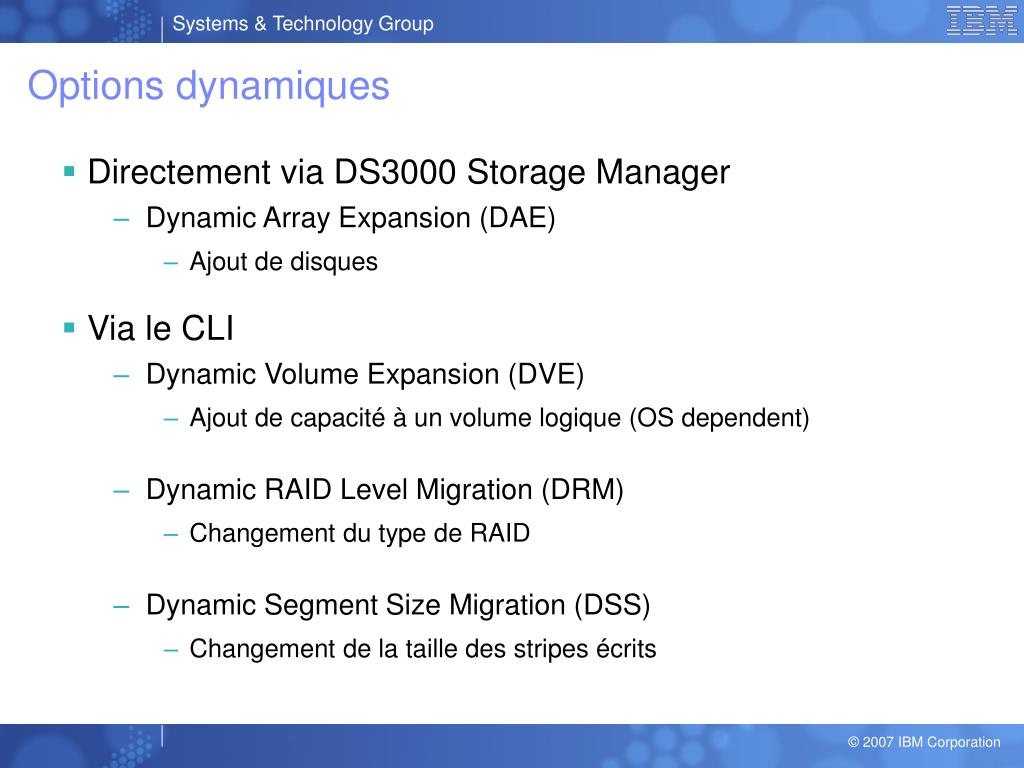

  17. Options dynamiques • Directement via DS3000 Storage Manager • Dynamic Array Expansion (DAE) • Ajout de disques • Via le CLI • Dynamic Volume Expansion (DVE) • Ajout de capacité à un volume logique (OS dependent) • Dynamic RAID Level Migration (DRM) • Changement du type de RAID • Dynamic Segment Size Migration (DSS) • Changement de la taille des stripes écrits

  18. Fonctions avancées • Nombre de partitions • 4 (DS3200) et 2 (DS3400) partitions en standard • Jusqu’à 16 partitions au maximum • FlashCopy • Jusqu’à 64 images FlashCopy par système • VolumeCopy • Support de 8 copies concurrentes • Drive Enclosure Expansion • Support de 3 EXP3000s

  19. Comparaison DS3000 vs DS4000

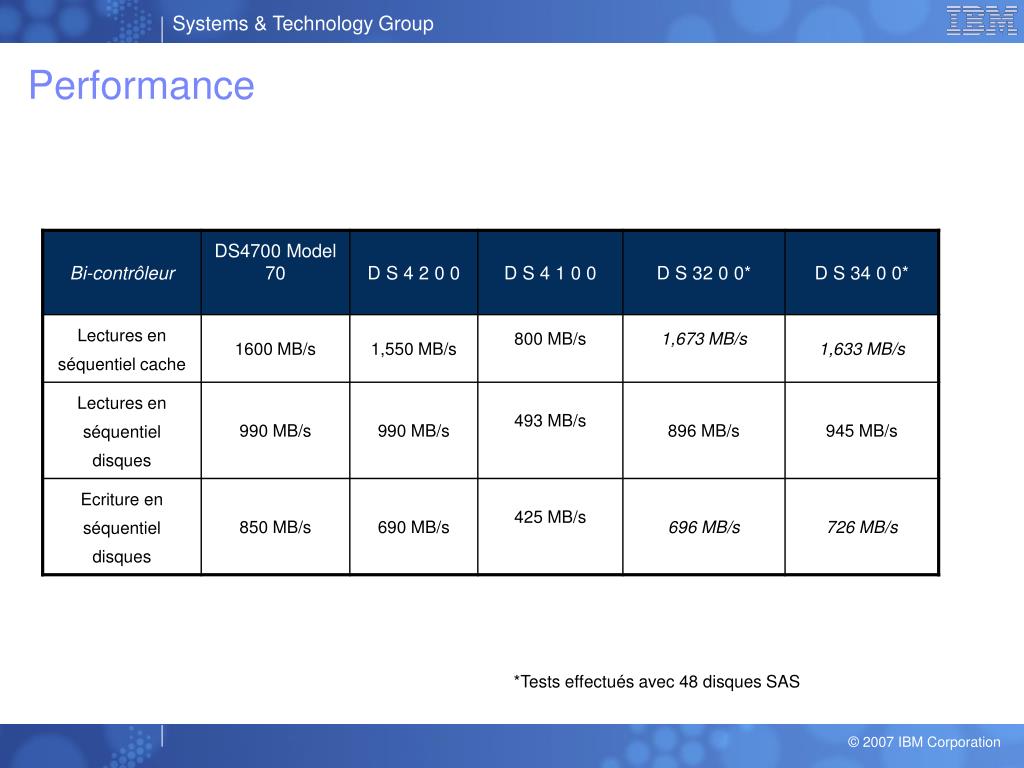

  20. Performance *Tests effectués avec 48 disques SAS

  21. Performance *Tests effectués avec 48 disques SAS

  22. La solutions disques DS4700

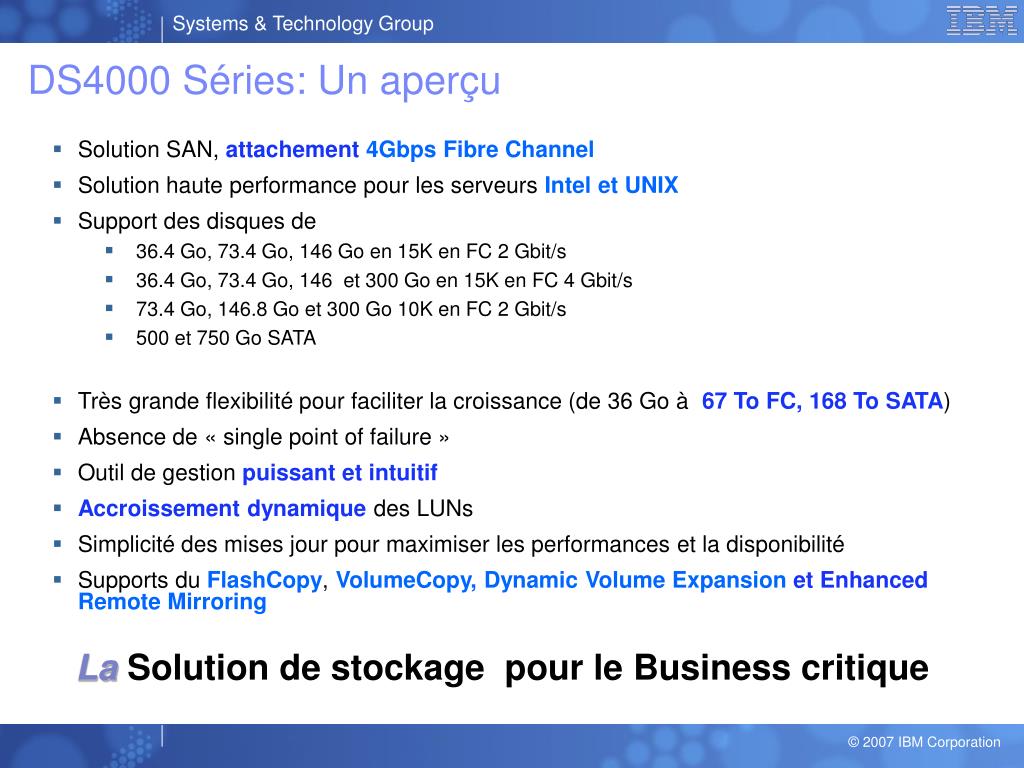

  23. DS4000 Séries: Un aperçu • Solution SAN, attachement4Gbps Fibre Channel • Solution haute performance pour les serveurs Intel et UNIX • Support des disques de • 36.4 Go, 73.4 Go, 146 Go en 15K en FC 2 Gbit/s • 36.4 Go, 73.4 Go, 146 et 300 Go en 15K en FC 4 Gbit/s • 73.4 Go, 146.8 Go et 300 Go 10K en FC 2 Gbit/s • 500 et 750 Go SATA • Très grande flexibilité pour faciliter la croissance (de 36 Go à 67 To FC, 168 To SATA) • Absence de « single point of failure » • Outil de gestion puissant et intuitif • Accroissement dynamique des LUNs • Simplicité des mises jour pour maximiser les performances et la disponibilité • Supports du FlashCopy, VolumeCopy, Dynamic Volume Expansion et EnhancedRemote Mirroring La Solution de stockage pour le Business critique

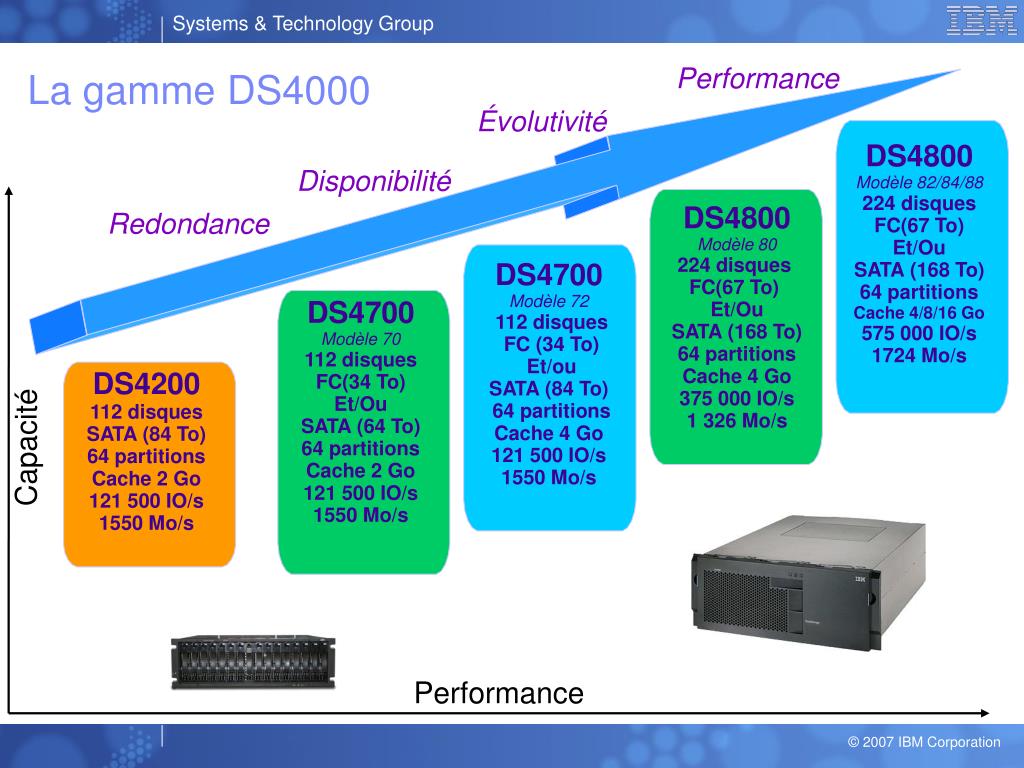

  24. DS4800 Modèle 82/84/88 224 disques FC(67 To) Et/Ou SATA (168 To) 64 partitions Cache 4/8/16 Go 575 000 IO/s 1724 Mo/s DS4800 Modèle 80 224 disques FC(67 To) Et/Ou SATA (168 To) 64 partitions Cache 4 Go 375 000 IO/s 1 326 Mo/s DS4700 Modèle 72 112 disques FC (34 To) Et/ou SATA (84 To) 64 partitions Cache 4 Go 121 500 IO/s 1550 Mo/s DS4700 Modèle 70 112 disques FC(34 To) Et/Ou SATA (64 To) 64 partitions Cache 2 Go 121 500 IO/s 1550 Mo/s DS4200 112 disques SATA (84 To) 64 partitions Cache 2 Go 121 500 IO/s 1550 Mo/s La gamme DS4000 Performance Évolutivité Disponibilité Redondance Capacité Performance

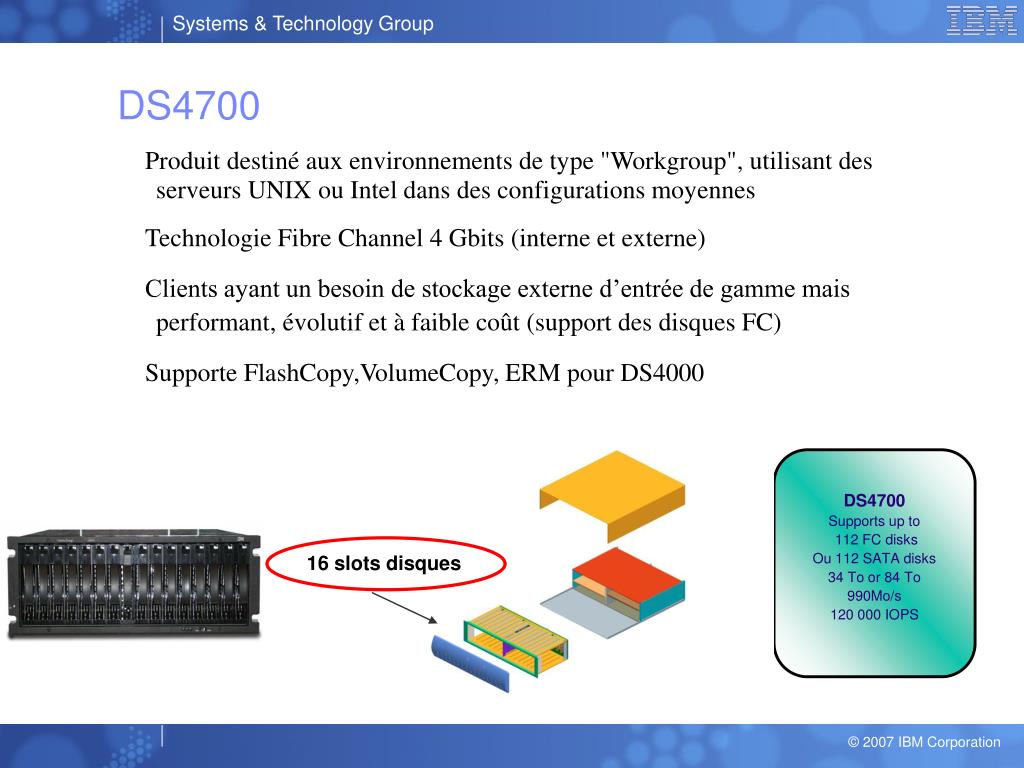

  25. DS4700 Produit destiné aux environnements de type "Workgroup", utilisant des serveurs UNIX ou Intel dans des configurations moyennes Technologie Fibre Channel 4 Gbits (interne et externe) Clients ayant un besoin de stockage externe d’entrée de gamme mais performant, évolutif et à faible coût (support des disques FC) Supporte FlashCopy,VolumeCopy, ERM pour DS4000 DS4700 Supports up to 112 FC disks Ou 112 SATA disks 34 To or 84 To 990Mo/s 120 000 IOPS 16 slots disques

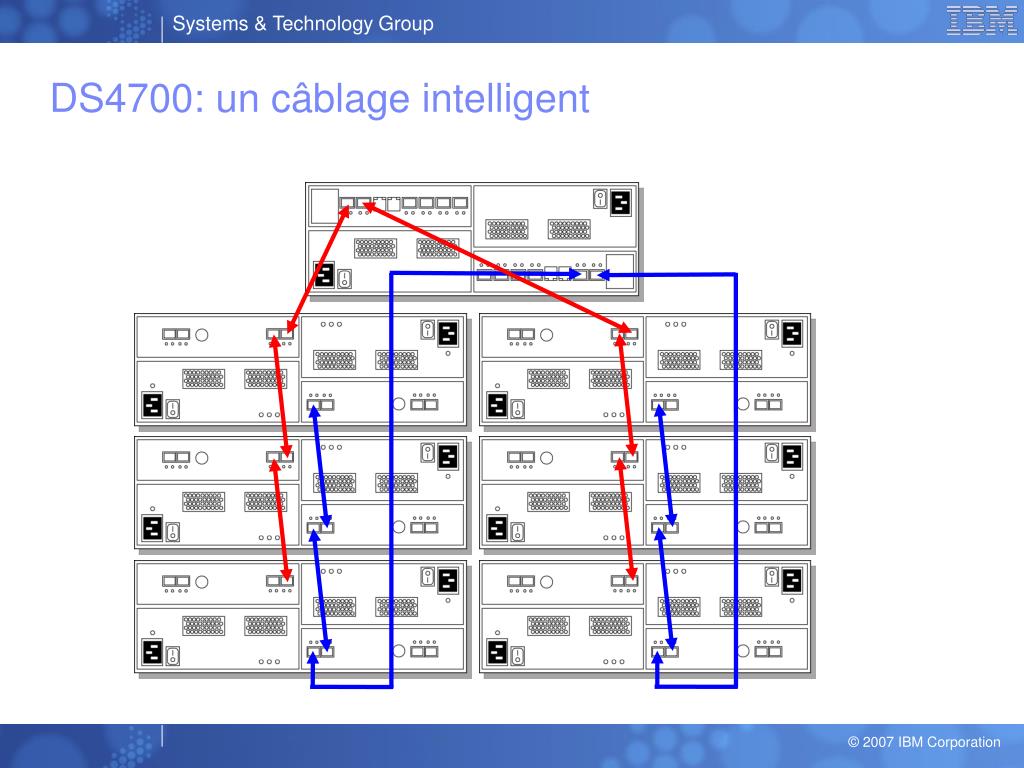

  26. DS4700: un câblage intelligent

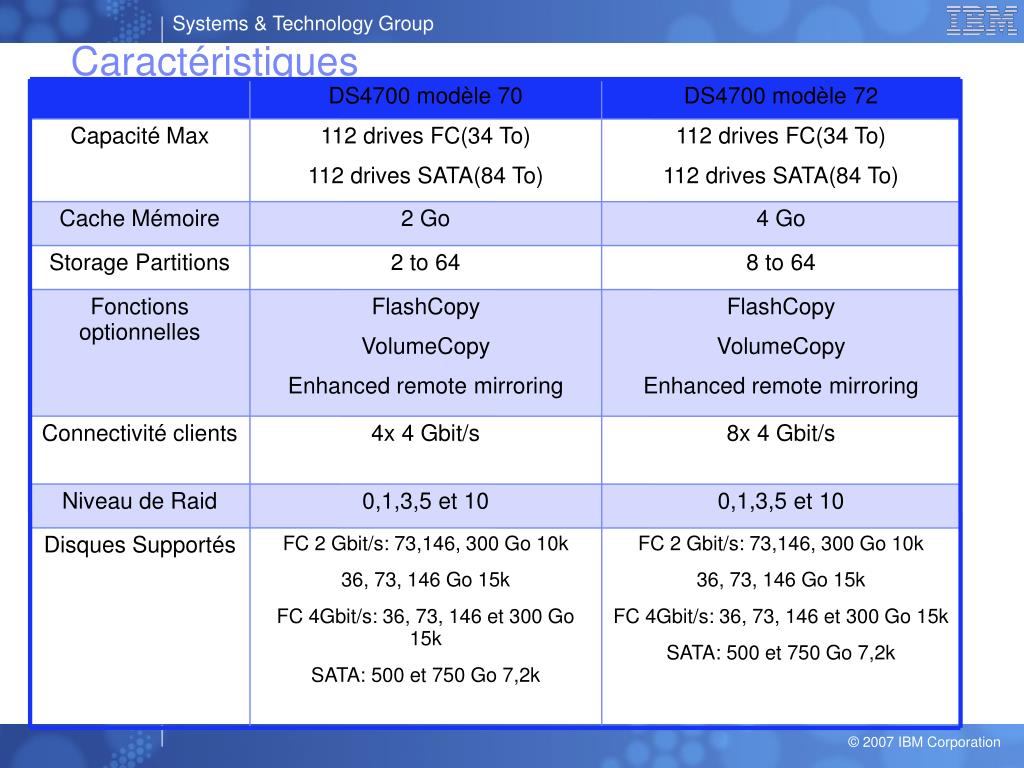

  27. DS4700 modèle 70 DS4700 modèle 72 Capacité Max 112 drives FC(34 To) 112 drives SATA(84 To) 112 drives FC(34 To) 112 drives SATA(84 To) Cache Mémoire 2 Go 4 Go Storage Partitions 2 to 64 8 to 64 Fonctions optionnelles FlashCopy VolumeCopy Enhanced remote mirroring FlashCopy VolumeCopy Enhanced remote mirroring Connectivité clients 4x 4 Gbit/s 8x 4 Gbit/s Niveau de Raid 0,1,3,5 et 10 0,1,3,5 et 10 Disques Supportés FC 2 Gbit/s: 73,146, 300 Go 10k 36, 73, 146 Go 15k FC 4Gbit/s: 36, 73, 146 et 300 Go 15k SATA: 500 et 750 Go 7,2k FC 2 Gbit/s: 73,146, 300 Go 10k 36, 73, 146 Go 15k FC 4Gbit/s: 36, 73, 146 et 300 Go 15k SATA: 500 et 750 Go 7,2k Caractéristiques

  28. Les solutions de stockage multi-protocoles

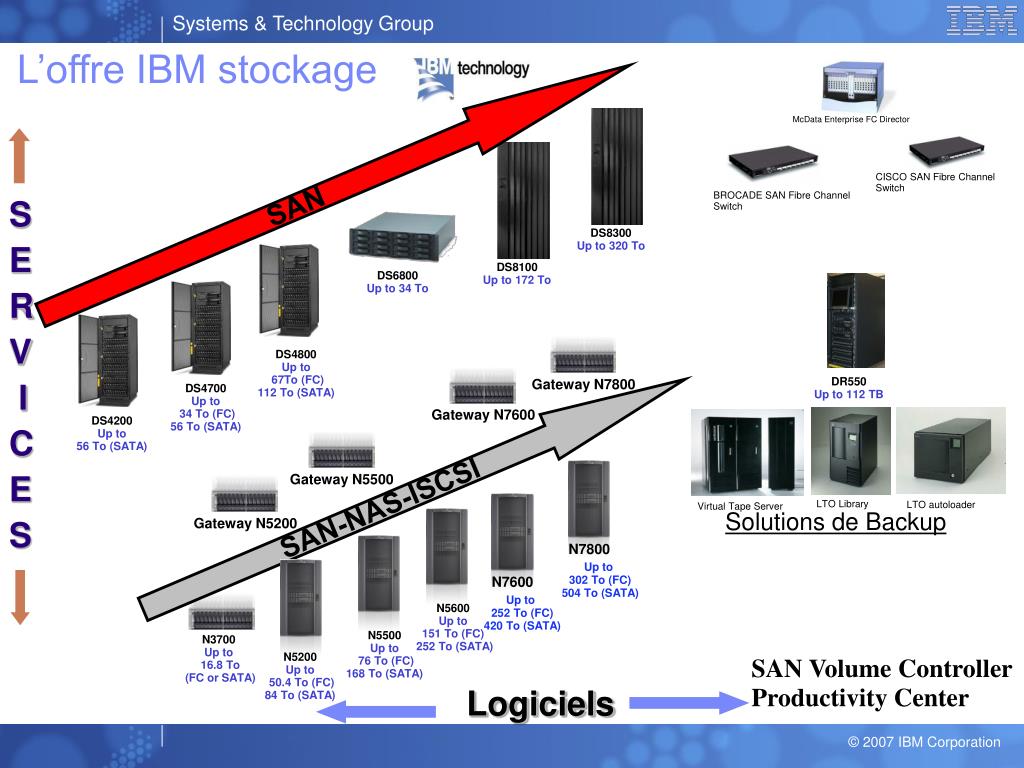

  29. McData Enterprise FC Director SAN CISCO SAN Fibre Channel Switch BROCADE SAN Fibre Channel Switch S E R V I C E S DS8300 Up to 320 To DS8100 Up to 172 To DS6800 Up to 34 To DS4800 Up to 67To (FC) 112 To (SATA) DR550 Up to 112 TB Gateway N7800 DS4700 Up to 34 To (FC) 56 To (SATA) Gateway N7600 DS4200 Up to 56 To (SATA) Gateway N5500 LTO Library LTO autoloader Virtual Tape Server Solutions de Backup Gateway N5200 N7800 Up to 302 To (FC) 504 To (SATA) N7600 Up to 252 To (FC) 420 To (SATA) N5600 Up to 151 To (FC) 252 To (SATA) N5500 Up to 76 To (FC) 168 To (SATA) N3700 Up to 16.8 To (FC or SATA) N5200 Up to 50.4 To (FC) 84 To (SATA) L’offre IBM stockage SAN-NAS-ISCSI SAN Volume Controller Productivity Center Logiciels

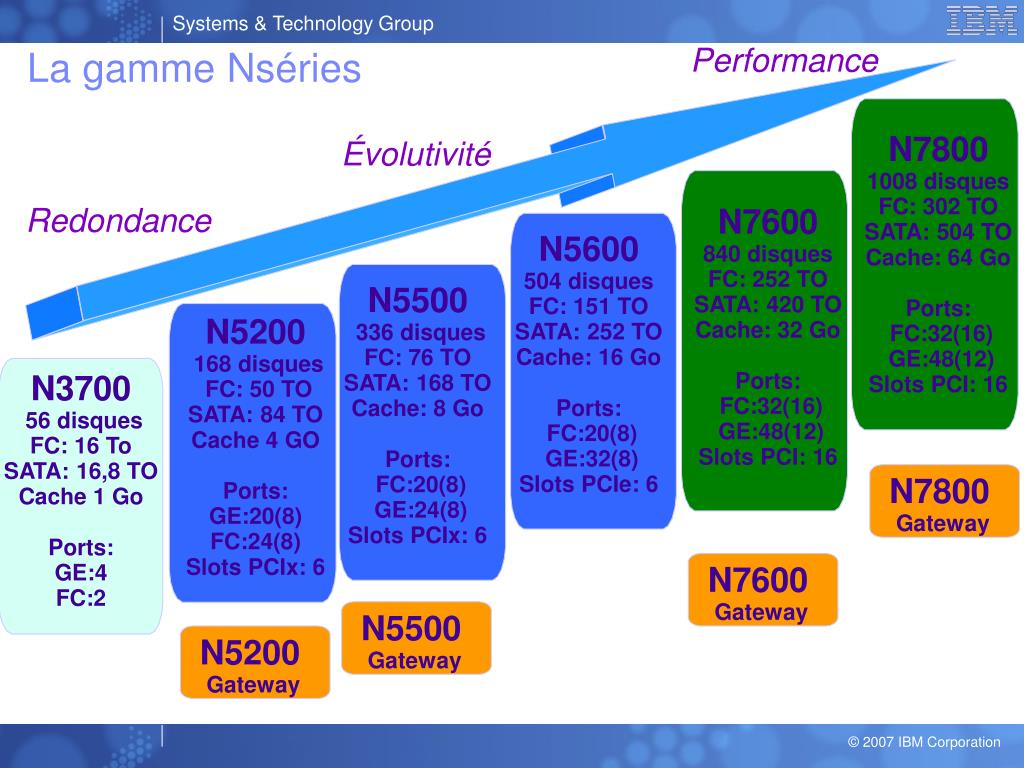

  30. N7800 1008 disques FC: 302 TO SATA: 504 TO Cache: 64 Go Ports: FC:32(16) GE:48(12) Slots PCI: 16 N7600 840 disques FC: 252 TO SATA: 420 TO Cache: 32 Go Ports: FC:32(16) GE:48(12) Slots PCI: 16 N5600 504 disques FC: 151 TO SATA: 252 TO Cache: 16 Go Ports: FC:20(8) GE:32(8) Slots PCIe: 6 N5500 336 disques FC: 76 TO SATA: 168 TO Cache: 8 Go Ports: FC:20(8) GE:24(8) Slots PCIx: 6 N5200 168 disques FC: 50 TO SATA: 84 TO Cache 4 GO Ports: GE:20(8) FC:24(8) Slots PCIx: 6 N3700 56 disques FC: 16 To SATA: 16,8 TO Cache 1 Go Ports: GE:4 FC:2 N5200 Gateway N5500 Gateway N7600 Gateway N7800 Gateway Performance La gamme Nséries Évolutivité Redondance

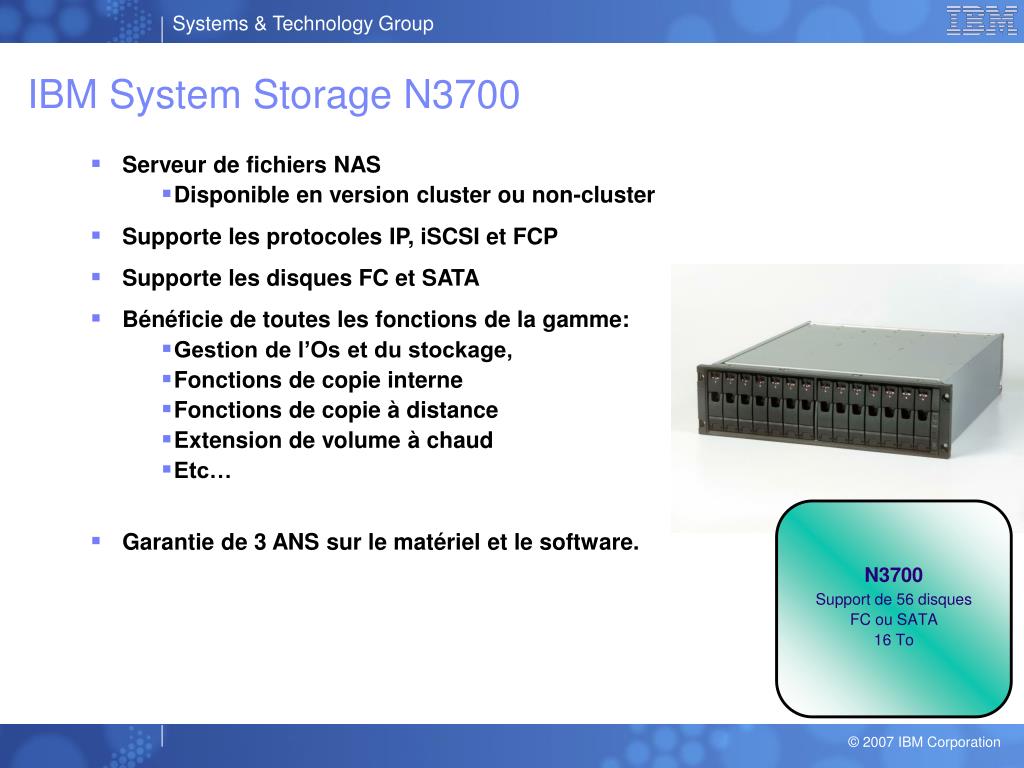

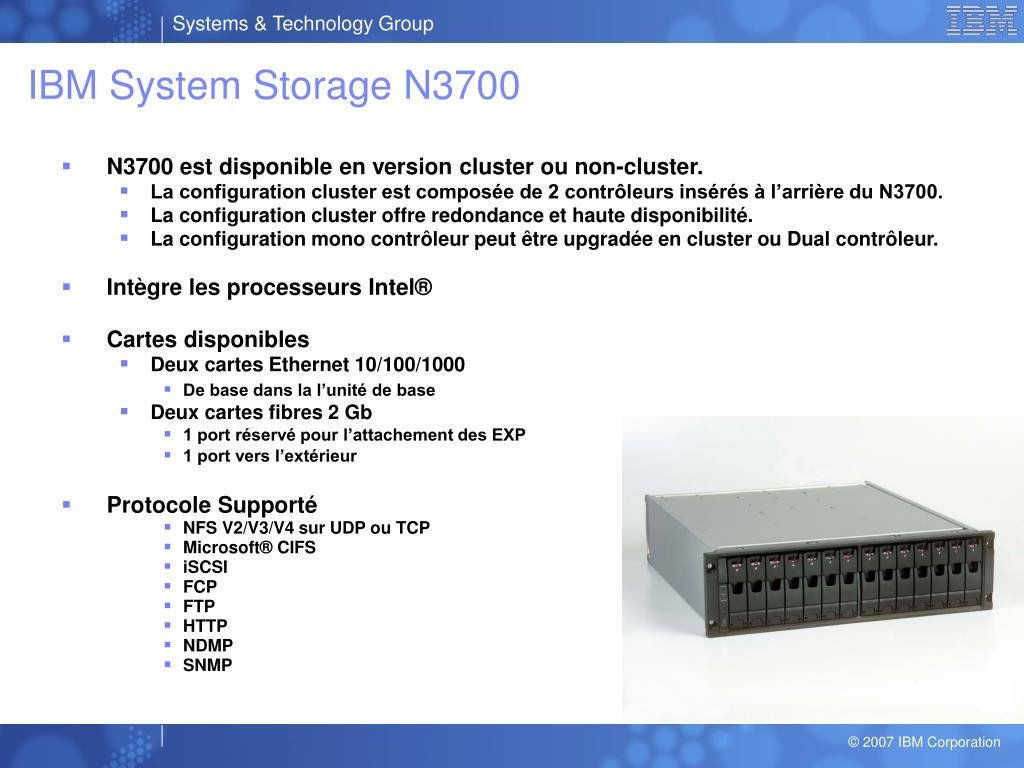

  31. IBM System Storage N3700 • Serveur de fichiers NAS • Disponible en version cluster ou non-cluster • Supporte les protocoles IP, iSCSI et FCP • Supporte les disques FC et SATA • Bénéficie de toutes les fonctions de la gamme: • Gestion de l’Os et du stockage, • Fonctions de copie interne • Fonctions de copie à distance • Extension de volume à chaud • Etc… • Garantie de 3 ANS sur le matériel et le software. N3700 Support de 56 disques FC ou SATA 16 To

  32. IBM System Storage N3700 • N3700 est disponible en version cluster ou non-cluster. • La configuration cluster est composée de 2 contrôleurs insérés à l’arrière du N3700. • La configuration cluster offre redondance et haute disponibilité. • La configuration mono contrôleur peut être upgradée en cluster ou Dual contrôleur. • Intègre les processeurs Intel® • Cartes disponibles • Deux cartes Ethernet 10/100/1000 • De base dans la l’unité de base • Deux cartes fibres 2 Gb • 1 port réservé pour l’attachement des EXP • 1 port vers l’extérieur • Protocole Supporté • NFS V2/V3/V4 sur UDP ou TCP • Microsoft® CIFS • iSCSI • FCP • FTP • HTTP • NDMP • SNMP

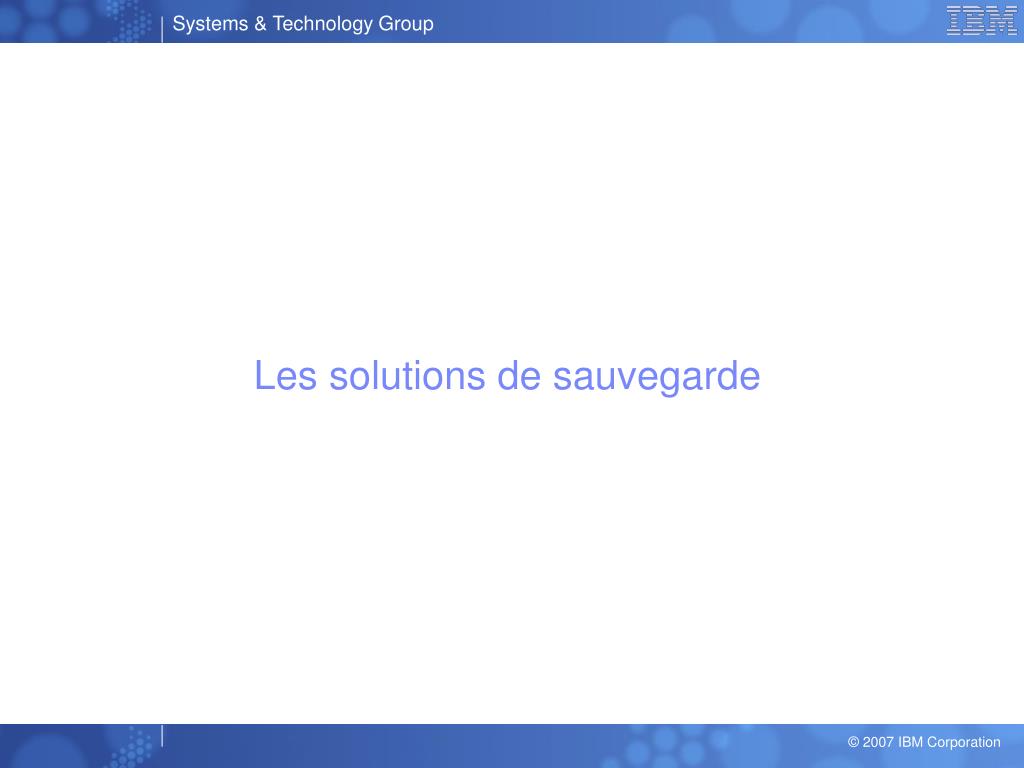

  33. Les solutions de sauvegarde

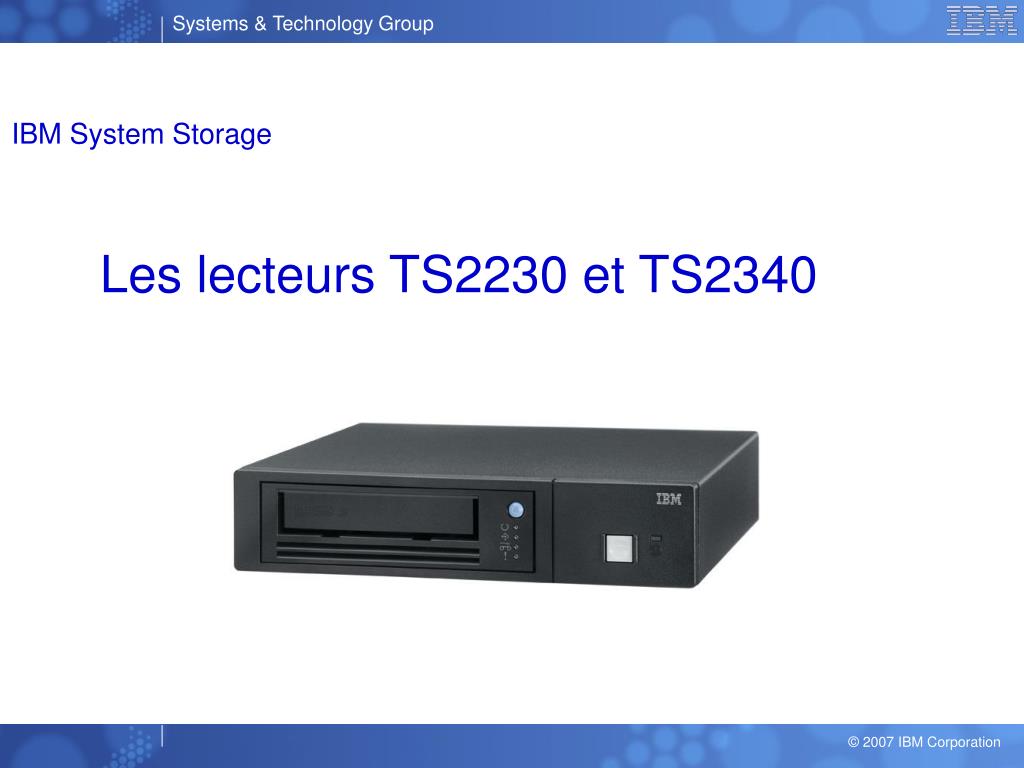

  34. IBM System StorageLes lecteurs TS2230 et TS2340

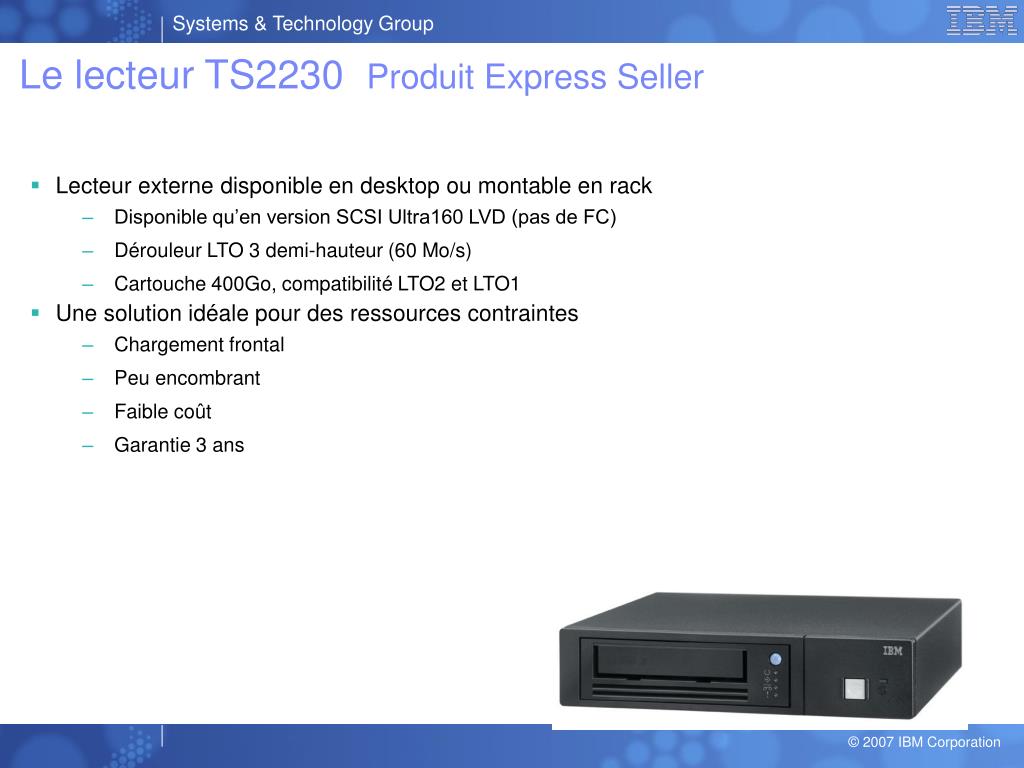

  35. Le lecteur TS2230 Produit Express Seller • Lecteur externe disponible en desktop ou montable en rack • Disponible qu’en version SCSI Ultra160 LVD (pas de FC) • Dérouleur LTO 3 demi-hauteur (60 Mo/s) • Cartouche 400Go, compatibilité LTO2 et LTO1 • Une solution idéale pour des ressources contraintes • Chargement frontal • Peu encombrant • Faible coût • Garantie 3 ans

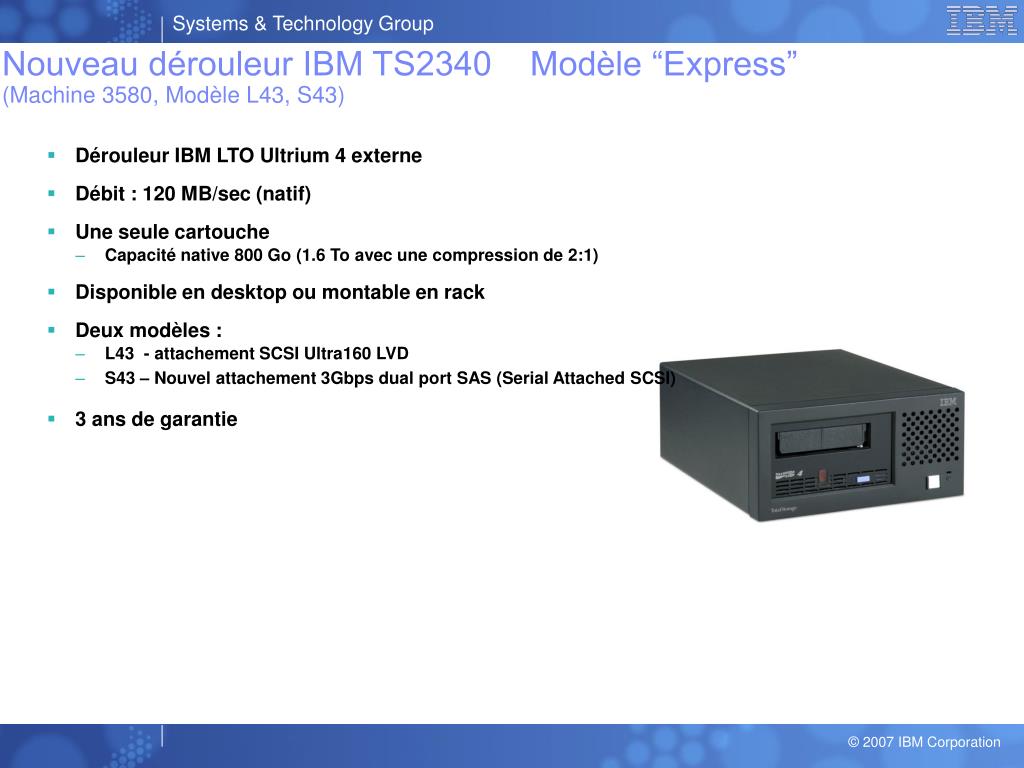

  36. Nouveau dérouleur IBM TS2340 Modèle “Express” (Machine 3580, Modèle L43, S43) • Dérouleur IBM LTO Ultrium 4 externe • Débit : 120 MB/sec (natif) • Une seule cartouche • Capacité native 800 Go (1.6 To avec une compression de 2:1) • Disponible en desktop ou montable en rack • Deux modèles : • L43 - attachement SCSI Ultra160 LVD • S43 – Nouvel attachement 3Gbps dual port SAS (Serial Attached SCSI) • 3 ans de garantie

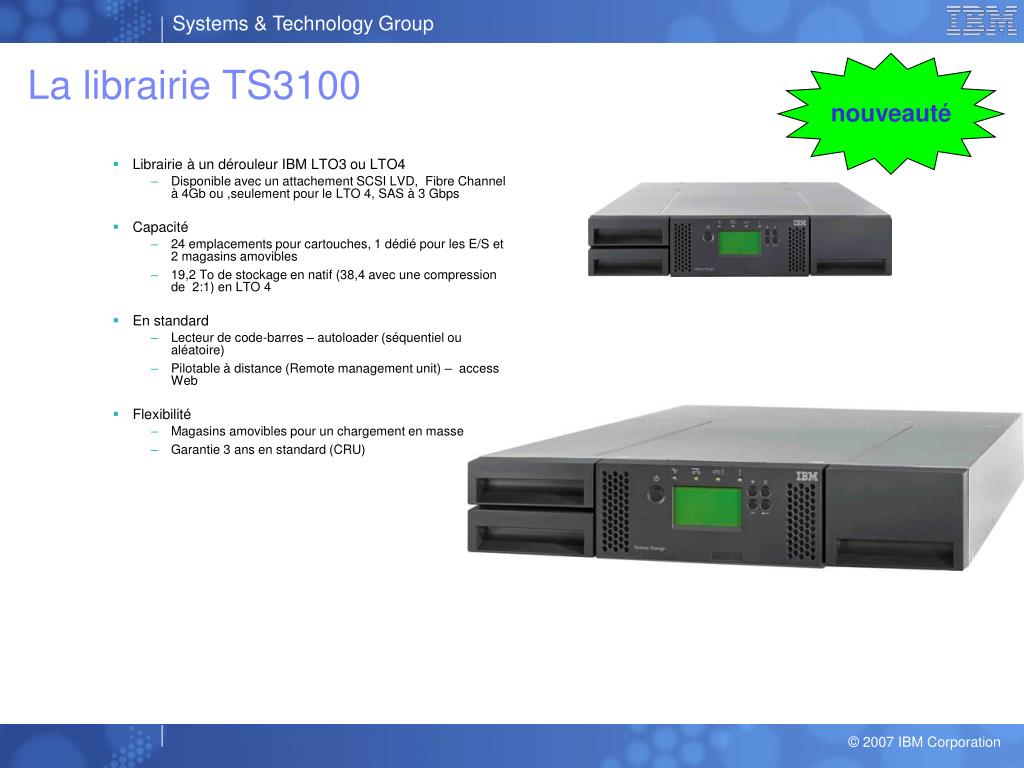

  37. nouveauté La librairie TS3100 • Librairie à un dérouleur IBM LTO3 ou LTO4 • Disponible avec un attachement SCSI LVD, Fibre Channel à 4Gb ou ,seulement pour le LTO 4, SAS à 3 Gbps • Capacité • 24 emplacements pour cartouches, 1 dédié pour les E/S et 2 magasins amovibles • 19,2 To de stockage en natif (38,4 avec une compression de 2:1) en LTO 4 • En standard • Lecteur de code-barres – autoloader (séquentiel ou aléatoire) • Pilotable à distance (Remote management unit) – access Web • Flexibilité • Magasins amovibles pour un chargement en masse • Garantie 3 ans en standard (CRU)

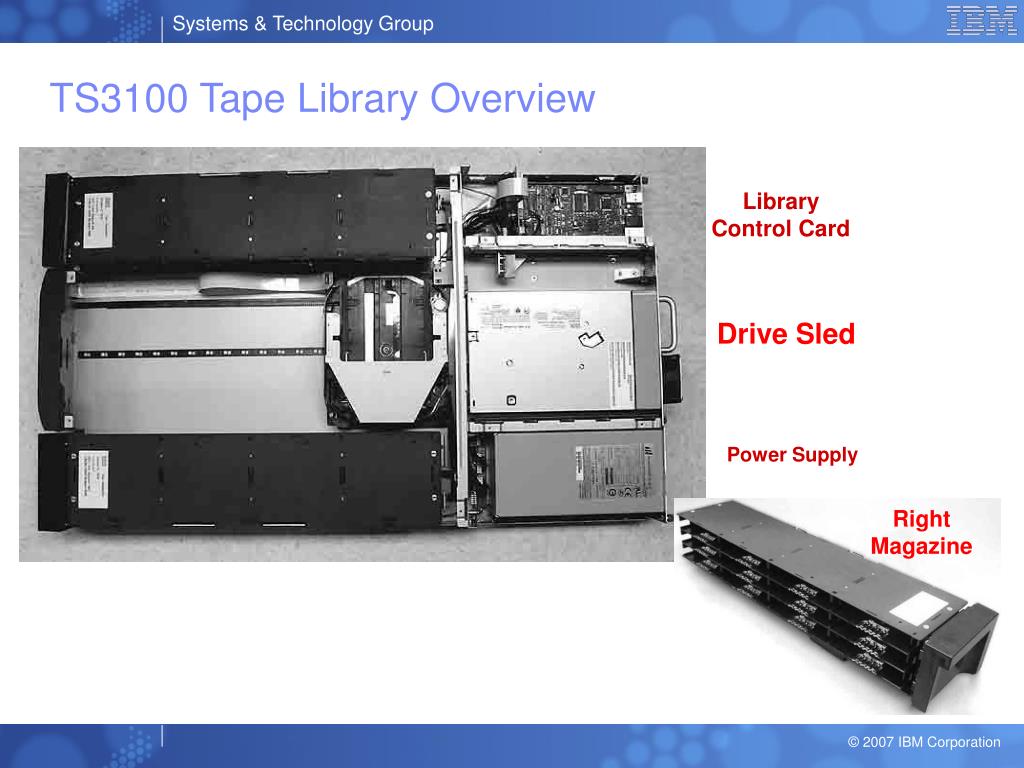

  38. Right Magazine TS3100 Tape Library Overview Library Control Card Drive Sled Power Supply

  39. La librairie TS3200 nouveauté • Librairie à un ou deux dérouleurs LTO3 ou LTO4 • Disponible avec un attachement SCSI LVD, Fibre Channel à 4Gb ou SAS à 3Gbps pour le LTO4 • Capacité • 48 emplacements pour cartouches, 1 dédié pour les E/S • 38,4 To de stockage LTO4 en natif (76,8 avec une compression de 2:1) • En standard • Lecteur de code-barres – autoloader (séquentiel ou aléatoire) • Pilotable à distance (Remote management unit) – access Web • Flexibilité • Quatre magasins amovibles pour un chargement en masse • Garantie 3 ans en standard (CRU)

  40. TS3200 Magasins amovibles 3 I/O slots

  41. Roadmap et virtualisation

  42. SANVolume Controller SANVolume Controller System Storage SAN Volume Controller Version 4.1Supported Environments (new items in pink) HP/UX 11iV2 TRU64 OpenVMS ServiceGuard Clustering Linux(Intel/Power/zLinux) RHEL/SUSE W / LVM RHEL AS 4 Ia32, x64, System p MicrosoftMSCS MPIO, VSS, GDS x64 IBM AIXHACMP/XD GPFS / VIO SunSolaris 10 VCS Clustering SUN Cluster IBMBladeCenter Win/Linux/VMWare/AIX OPM/FCS/IBS Novell NetWare Clustering VMWare Win / NW guests 1024 Hosts New Cisco McData New New . . . New New SAN with 4Gbps fabric SAN iSCSI to hosts Via Cisco IPS Continuous Copy Metro Mirror Global Mirror Point-in-time Copy Full volume Copy on write New New Engines IBMESS,FAStT IBMDS DS4K / 6K DS8000 DS4800 IBMN series 5200, 5500 HitachiLightning 9980V 9970V 9910/9960 HitachiThunder 9200 95xxV 9520V HitachiTagmaStore USP, NSC55 HPMA/EMA 8000 12000 16000 HPEVA 3000/5000 4000/6000 8000 HPXP 48, 128 512, 1024 EMCSymm 8000 DMX EMC/DellCLARiiON FC4700 CX2/3/4/5/6/700 Sun 9910/9960 9970/9980 NetApp FAS 3020, 3050 STK D173, 178, 220, 240, 280FLX210, 240, 280, 380

  43. Midrange Disk Road MapControllers • DS4800 Highlights • 4U, no drive bays • Up to 16GB cache • Scalable to 224 HDDs, 67TB FC, 112TB SATA (with EXP810) DS4800 Storage Manager V9.23 Intermix EXP810, EXP710 and EXP100 enclosures SLES 10 w/ RDAC DS4800 OS currency support update DS4800 Storage Manager V10.10 FC & SATA E-DDM updates Increased # of partitions >2TB volumes Increased # of Flash Copies RAS enhancements DS4800 Follow-on • DS4700 Highlights • 3U, 16 x 3.5 FC or SATA HDDs • Up to 4GB cache • Scalable to 112 HDDs, 33TB FC, 56TB SATA (with EXP810) • NEB-3 compliant models DS4700 Storage Manager V9.23 300GB 15Krpm FC E-DDM 750GB SATA E-DDM Intermix EXP810, EXP710 and EXP100 enclosures Intermix of FC/SATA drives within DS4700 enclosure SLES 10 w/ RDAC DS4700 OS currency support update DS4700 Storage Manager V10.10 FC & SATA E-DDM updates Increased # of partitions >2TB volumes RAID 6 Increased # of Flash Copies RAS enhancements • DS4200 Express Highlights • Express Value Solution • 500GB SATA EV-DDM HDDs DS4200 Storage Manager V9.23 750GB SATA EV-DDM SLES10 w/ RDAC DS4200 OS currency support update DS4200 Storage Manager V10.10 SATA EV-DDM update Increased # of partitions >2TB volumes RAID 6 Increased # of Flash Copies RAS enhancements

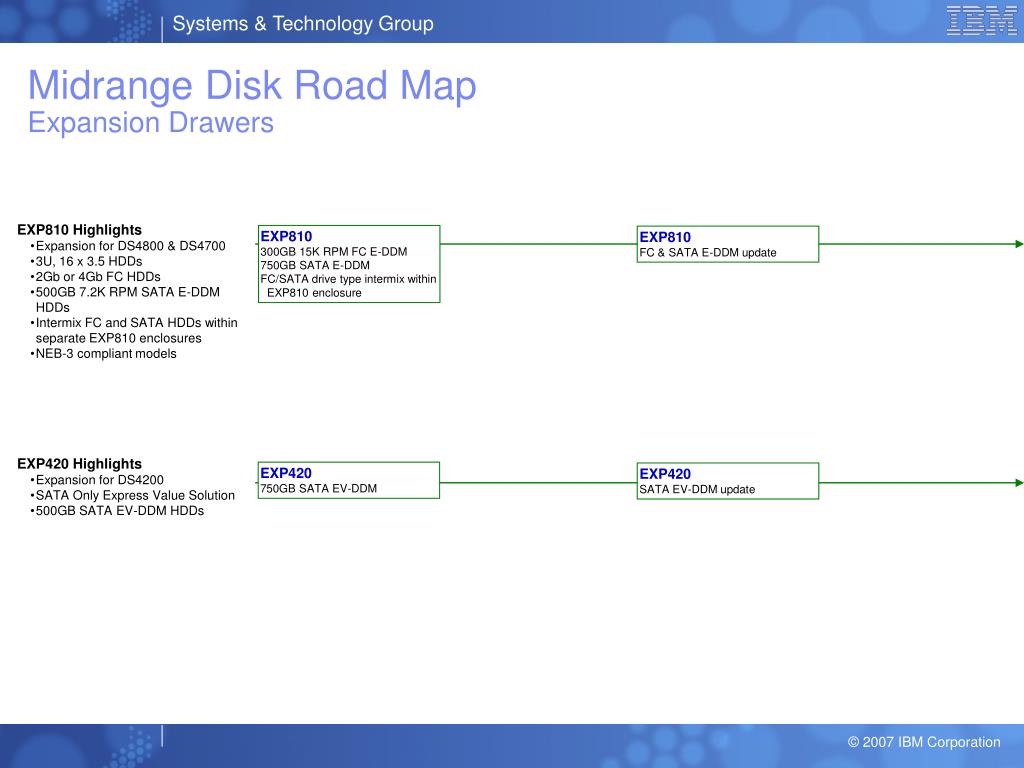

  44. Midrange Disk Road MapExpansion Drawers • EXP810 Highlights • Expansion for DS4800 & DS4700 • 3U, 16 x 3.5 HDDs • 2Gb or 4Gb FC HDDs • 500GB 7.2K RPM SATA E-DDM HDDs • Intermix FC and SATA HDDs within separate EXP810 enclosures • NEB-3 compliant models EXP810 300GB 15K RPM FC E-DDM 750GB SATA E-DDM FC/SATA drive type intermix within EXP810 enclosure EXP810 FC & SATA E-DDM update • EXP420 Highlights • Expansion for DS4200 • SATA Only Express Value Solution • 500GB SATA EV-DDM HDDs EXP420 750GB SATA EV-DDM EXP420 SATA EV-DDM update

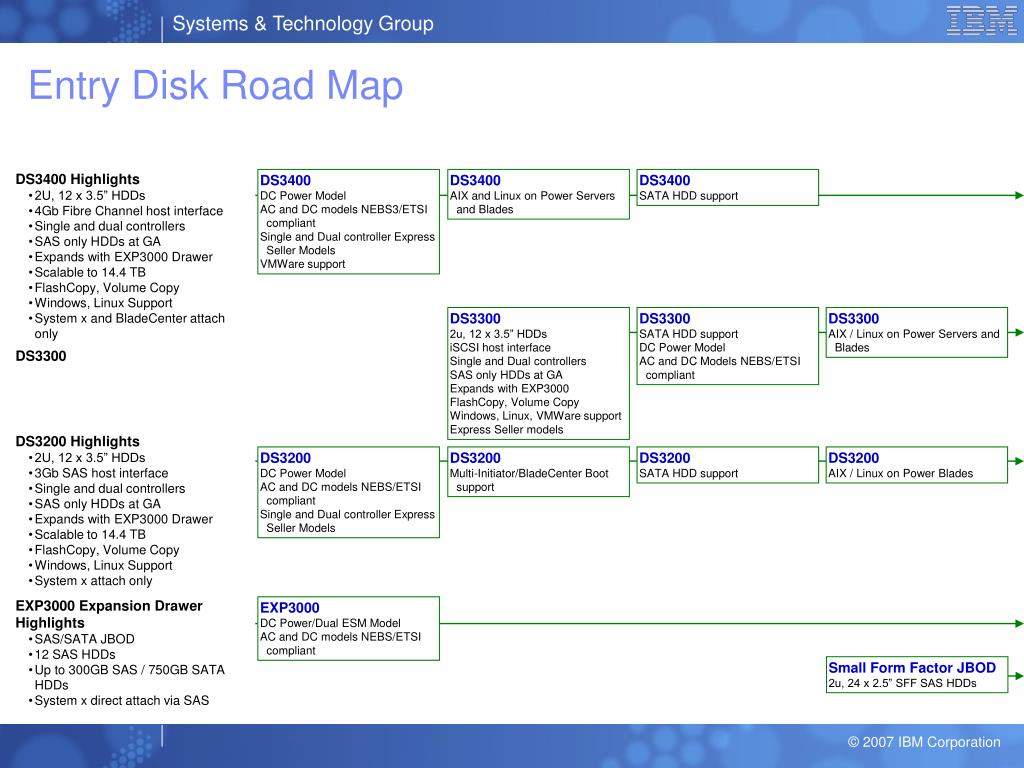

  45. Entry Disk Road Map • DS3400 Highlights • 2U, 12 x 3.5” HDDs • 4Gb Fibre Channel host interface • Single and dual controllers • SAS only HDDs at GA • Expands with EXP3000 Drawer • Scalable to 14.4 TB • FlashCopy, Volume Copy • Windows, Linux Support • System x and BladeCenter attach only DS3400 DC Power Model AC and DC models NEBS3/ETSI compliant Single and Dual controller Express Seller Models VMWare support DS3400 AIX and Linux on Power Servers and Blades DS3400 SATA HDD support DS3300 2u, 12 x 3.5” HDDs iSCSI host interface Single and Dual controllers SAS only HDDs at GA Expands with EXP3000 FlashCopy, Volume Copy Windows, Linux, VMWare support Express Seller models DS3300 SATA HDD support DC Power Model AC and DC Models NEBS/ETSI compliant DS3300 AIX / Linux on Power Servers and Blades DS3300 • DS3200 Highlights • 2U, 12 x 3.5” HDDs • 3Gb SAS host interface • Single and dual controllers • SAS only HDDs at GA • Expands with EXP3000 Drawer • Scalable to 14.4 TB • FlashCopy, Volume Copy • Windows, Linux Support • System x attach only DS3200 DC Power Model AC and DC models NEBS/ETSI compliant Single and Dual controller Express Seller Models DS3200 Multi-Initiator/BladeCenter Boot support DS3200 SATA HDD support DS3200 AIX / Linux on Power Blades • EXP3000 Expansion Drawer Highlights • SAS/SATA JBOD • 12 SAS HDDs • Up to 300GB SAS / 750GB SATA HDDs • System x direct attach via SAS EXP3000 DC Power/Dual ESM Model AC and DC models NEBS/ETSI compliant Small Form Factor JBOD 2u, 24 x 2.5” SFF SAS HDDs
