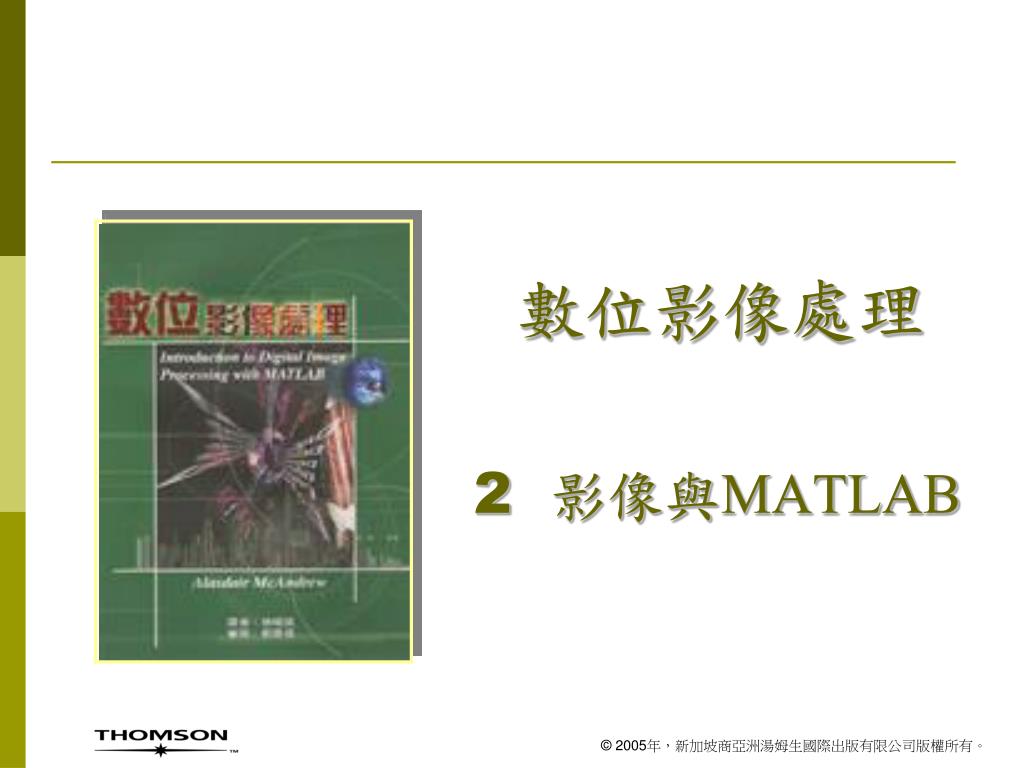

  1. 數位影像處理 2 影像與MATLAB

  2. 目 錄 2.1灰階影像 2.2 RGB影像 2.3索引彩色影像 2.4資料型態與轉換 2.5影像檔案與格式

  3. 2.1 灰階影像

  4. 使用指令的時候要注意兩點： • 指令以分號結尾，這樣指令的結果便不會出現在螢幕上 • 檔案名稱wombats.tif前後必須加上單引號 接下來就可以將這個矩陣以灰階影像的型式 顯示出來

  5. MATLAB允許同一行裡鍵入多個指令，只需用逗號分開不同指令即可MATLAB允許同一行裡鍵入多個指令，只需用逗號分開不同指令即可 • figure 所謂的figure便是指圖形物件 呈現的視窗，物件可包含影像 或各種圖表 • imshow (g) 將g以影像形式顯示出來 • pixval on 在figure中顯示像素值，也就 是影像的像素灰階值

  6. c × r = p c是指定之像素的行值，r是列值，p則是灰階值。由於wombats.tif是一個8位元的灰階影像像素質便會是0-255間的整數

  7. 2.2 RGB影像 • 描述色彩的方法有許多種，但影像顯示與儲存的標準模型則是RGB。也就是如圖2.2所示，所有的顏色都座落在第一象限的色彩立方體中。 • RGB是電腦螢幕和電視機顯示色彩的標準，但並不是用來描述色彩的好方法

  8. MATLAB處理24位元RGB影像的方式和處理灰階影像差不多，可將色彩值存入矩陣中，然後顯示結果：MATLAB處理24位元RGB影像的方式和處理灰階影像差不多，可將色彩值存入矩陣中，然後顯示結果：

  9. 透過下面這個指令，可以看出RGB與灰階影像的明顯不同透過下面這個指令，可以看出RGB與灰階影像的明顯不同 這個指令顯示出三項數值：a的列數、行數及平面數，說明a是一個三維矩陣，也稱作多為陣列 (multidimensional array)

  10. 2.3 索引彩色影像 • emu.tif 這個影像檔就是所謂的索引影像 (indexed image)，其中包含了兩個矩陣 • 色譜 ( color map) • 色譜的索引 (index) 若把影像讀入單一矩陣又只會取得索引，因此還 必須另外取得色譜才行

  11. 2.3.1 影像資訊 • imfinfo函數可以顯示出很多影像資訊。譬如說，以上述的索引影像emu.tif為例。

  12. 和下面這個全彩檔案的資訊做個比較

  13. 然後再將此函數使用在二元數位影像上：

  14. MATLAB並不會區分灰階影像和二元數位影像：二元影像不過就是一種灰階影像的特例，因為它只有兩種明暗度。MATLAB並不會區分灰階影像和二元數位影像：二元影像不過就是一種灰階影像的特例，因為它只有兩種明暗度。 • 可以看出text.tif是一個二元數位影像，因為，每個像素的位元數都是1

  15. 2.4資料型態與轉換 • MATLAB矩陣中的元素可能會有資料型態，就如表2-1所示

  16. 影像類型可以互相轉換，表2.2列出了MATLAB可以進行的所有影像轉換函數影像類型可以互相轉換，表2.2列出了MATLAB可以進行的所有影像轉換函數

  17. 2.5 影像檔案與格式 • 影像檔案也有標頭資訊(header information)，最少會包含以像素為單位的影像尺寸，還可能包含了色譜、壓縮方式及影像的描述 • MATLAB可以辨識許多標準影像格式 • TIFF影像是非常普遍的格式，TIFF格式非常適合在不同操作系統及環境間傳送影像時使用

  18. MATLAB的imread和imwrite函數目前可支援下列格式

  19. 十六進位傾印函數 要分析二進位檔案，就需要一個簡單的函數以十六進位值列出檔案內容 • 圖2.3就是一個簡單的十六進位傾印函數

  20. 2.5.1 向量影像 vs 掃描點影像 儲存影像資訊有兩種不同的方法 • 線或向量集合 (向量影像 vector image) • 優點：可以放大成任何想要的大小，而且不會 模糊 • 缺點：不適用於顯示自然景象 • 標準向量格式：Adobe PostScript • 點的集合 ( 掃描點影像 raster images) • 大部分的影像檔案格式都將影像儲存為掃描點 的資訊，例如：數位相機

  21. 2.5.2簡單的掃描點影像格式 除了像素資訊之外，影像檔案必須包含標頭資訊，如影像大小及其他資訊。我們簡單介紹ASCIIPGM格式：

  22. 這種PGM格式： 優點：非常容易讀寫 缺點：檔案會變的很大 使用這些格式來儲存的二元、灰階 或彩色影像總稱為PNM影像。MATLAB不 直接支援PNM影像。

  23. 2.5.3 微軟BMP • 微軟視窗BMP影像格式是一種相當簡單的數位影像格式 • BMP也是在標頭之後顯示影像資訊 • 標頭分為兩個部分 • 前14位元組(0-13位元組)是檔案標頭 • 接下來40位元組(14-53位元組)則是資訊標頭

  24. 標頭之後接著是色彩表，只有在位元計數小於等於8的時候才會使用，所佔的位元組數為4倍使用色彩標頭之後接著是色彩表，只有在位元計數小於等於8的時候才會使用，所佔的位元組數為4倍使用色彩 • BMP格式的位元組排序是按照英特爾的「小尾序」原則，4位元組的字組，由最低的位元組到最高的位元組

  25. 影像寬度資料位於第18-21位元組,在第二列 42 00 00 00 要知道確實寬度, 必須重新排列 00 00 00 42 再轉換為10進位 4*161+2*160=66 影像高度資料位於第22-25位元組,在第二列 1F 00 00 00 要知道確實高度, 必須重新排列 00 00 00 1F 再轉換為10進位 1*161+F*160=31

  26. 2.5.4 GIF與PNG GIF特性 • 色彩使用色譜儲存 • GIF無法儲存二元或灰階影像，除非使用RGB值產生對應的顏色 • 像素資料使用LZW (Lempel-Ziv-Welch)壓縮 • GIF格式每個檔案可包含多個影像，可用於創造動畫GIF

  27. PNG • PNG支援灰階、全彩和索引影像 • 使用的壓縮工具zlib具有較好的壓縮效果 • PNG也支援alpha圖層以及gamma校正技術

  28. 2.5.5 JPEG • JPEG演算法的壓縮會失真，原始資料無法完全復原 • JPEG影像基本上會比GIF或PNG影像來的小 • JPEG影像最適合表現自然風景 • JPEG格式較不適用法律證據或科學資料等影像 • JPEG影像非常適合用於圖形顯示

  29. JPEG使用dumphex函數便可取得此標頭 版本 水平密度 垂直密度

  30. 含有JPEG壓縮資料的影像檔案通常就稱為JPEG影像，這並非完全正確，這樣的影像應稱為JFIF影像含有JPEG壓縮資料的影像檔案通常就稱為JPEG影像，這並非完全正確，這樣的影像應稱為JFIF影像 • JFIF定義允許檔案包含該影像的預覽小圖，這可以在標頭資訊中獲知

  31. 2.5.6 TIFF

  32. 7

  33. 2.5.8 MATLAB中的檔案 使用imwirte函數便可將影像矩陣寫入影像檔案。一般形式為：

  34. JPEG影像檔案壓縮率計算 • 使用imwirte函數儲存JPEG影像檔案的語法 imwrite(f,’filename.jpg’,’quality’,q) • 壓縮品質q是介於0到100的整數q越小品質越差 例如imwrite(f,’coins25.jpg’,’quality’,25) • 計算壓縮率 k=imfinfo(‘coins25.jpg’); image_bytes=k.Width*k.Height*k.BitDepth/8; compressed_bytes=k.FileSize; compression_ratio=image_bytes/compressed_bytes

  35. TIFF影像檔案 • 使用imwirte函數儲存TIFF影像檔案的語法 imwrite(q,’filename.tif’,’compression’,’parameter’,…, ’resoluson’,[colres rowres]) 其中’parameter’可以是’none’ 、’packbits’ 、’ccitt’ ； [colres rowres]是行與列的解析度以點數為單位 • 例如 imwite(f,’newborn200.tif’,’compression’,’none’,’resolution’,[200 200]) res=round(200*1.25/0.833); %200dpi乘以1.25/0.833=300dpi f1=imread(‘newborn200.tif’); imwite(f1,’newborn300.tif’,’compression’,’none’,’resolution’,res)
