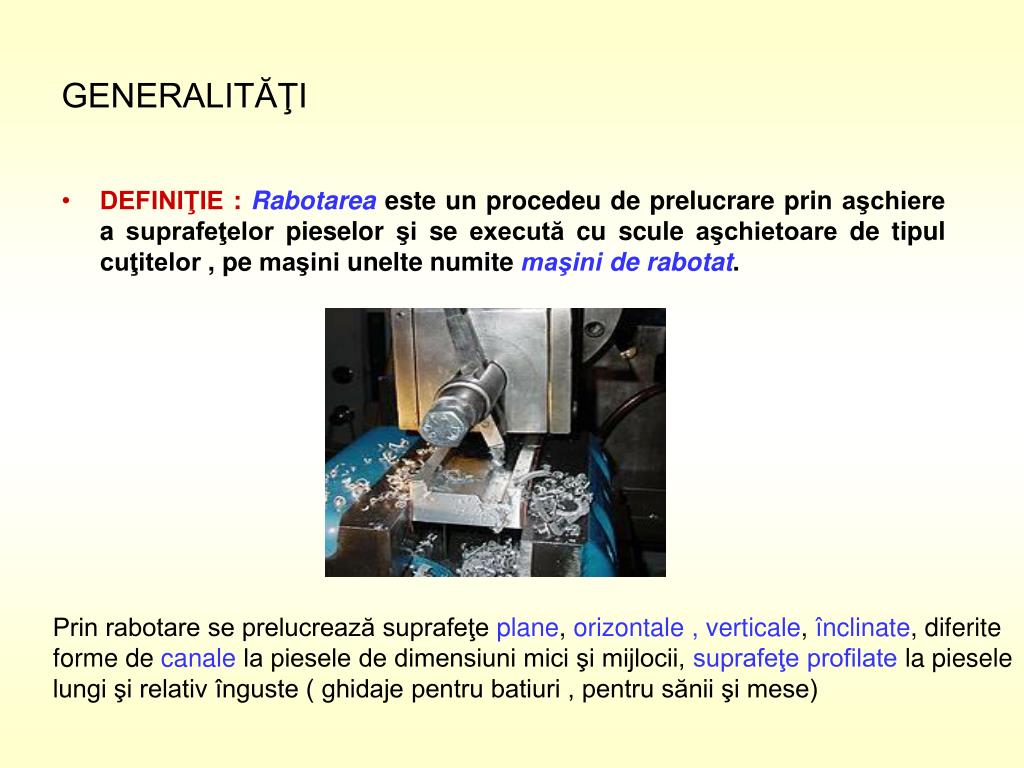

  1. GENERALITĂŢI • DEFINIŢIE:Rabotareaeste un procedeu de prelucrare prinaşchiere a suprafeţelor pieselor şi se execută cu scule aşchietoare de tipul cuţitelor , pe maşini unelte numite maşini de rabotat. Prin rabotare se prelucrează suprafeţe plane, orizontale, verticale, înclinate, diferite forme de canale la piesele de dimensiuni mici şi mijlocii, suprafeţe profilate la piesele lungi şi relativ înguste ( ghidaje pentru batiuri , pentru sănii şi mese)

  2. Suprafeţe prelucrate prin rabotare

  3. MAŞINI DE RABOTAT a) Maşina de rabotat transversal (sepingul ) 1- batiu 2 - sanie verticală 3 – masa maşinii 4 - portcuţit 5 - sanie 6 - berbec (cap mobil)

  4. b) Maşina de rabotat longitudinal 1- batiu 2- masa maşinii 3- monanţi 4-traversă fixă 5- traversă mobilă 6- sanie portcuţit 7- sanii orizontale 8- motor electric

  5. La rabotare mişcarea principală de aşchiere (rectilinie alternativă) se realizează în plan orizontal , fiind executată de scula aşchietoare Ila şepinguri , sau depiesa de prelucrat I’la raboteze. Mişcarea de avans este o mişcare de translaţie executată de piesade prelucratII la şepinguri sau de scula aşchietoareII’ la raboteze .

  6. MĂSURI DE TEHNICA SECURITĂŢII MUNCII LA RABOTARE Pe lângă măsurile generale de tehnica securităţii muncii , specifice la prelucrarea prin aşchiere, la rabotare trebuie respectate o serie de măsuri , cum ar fi : • Toate manevrările legate de reglarea maşinii se fac cu motorul oprit • Lungimea cursei berbecului şi a poziţiei acestuia se reglează numai cu maşina în stare de repaus • Pe maşinile de rabotat se execută numai lucrările prevăzute în documentaţia tehnică • Nu se admit improvizaţii care pot provoca accidente sau distrugerea maşinilor sau a sculelor • Muncitorul trebuie să supravegheze în permanenţă buna funcţionare a maşinii , părăsirea ei în timp ce lucrează fiind interzisă • La constatarea oricărei defecţiuni se va opri maşina
