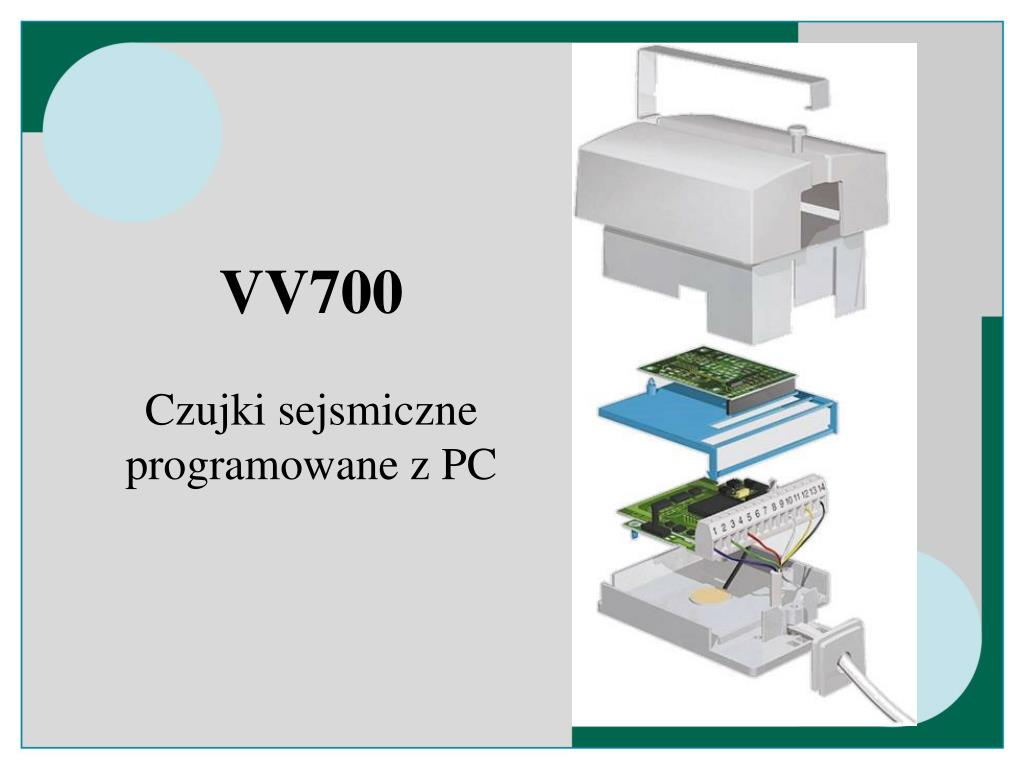

  1. VV700 Czujki sejsmiczne programowane z PC

  2. VV700 to w pełni programowalne czujki sejsmiczne do zastosowań w instalacjach o wysokim stopniu zabezpieczenia

  3. Uniwersalność = jedna czujka do wszystkich zastosowań Cyfrowa obróbka sygnału Dedykowane oprogramowanie SCM700 Programowanie u użytkownika = całkowita elastyczność Łatwe programowanie z PC Możliwość dopasowania do istniejących instalacji Cechy VV700

  4. Możliwość indywidualnego dopasowania algorytmów wykrywania Oprogramowaniedo pomiarów na miejscu, u użytkownika Złącze do podłączenia transponderów zgodnych z IEC 839-2 Kompatybilność z akcesoriami serii VV600Plus cd. Cechy VV700

  5. Banki i urzędy pocztowe: Skarbce i sejfy Bankomatyiwrzutnie nocne Instalacje wojskowe: Arsenałyiskłady amunicji Stalowe bramy i wrota Muzea, Slepy z biżuterią: Lady wystawowe i sejfy Biura: Pomieszczenia danychiszafy segregatorów Zastosowania VV700

  6. Zasięg detekcji [m]

  7. 1. Płytka elektroniki 2. Czujka 4. Przewód łączący 5. Laptop/oprogramowanie Czego potrzebujesz do instalacji

  8. SCM700 - “Menedżer Konfiguracji 700”, czyli oprogramowanie do konfiguracji VV700, na platformie Windows VVI740 – Przewód łączący VV700 z PCprzez złącze RS232. Dostępne w komplecie jako VVK700 Pakiet ProgramowyVVK700

  9. Dostępnerozszerzenia: VVI760 = płytka przekaźników typ A VVI770 = płytka przekaźników typ C Wszystkie transponderyzgodne ze standardem IEC 839-2 mogą być podłączone do VV700 Rozszerzenia przekaźnikowe VV700

  10. Schemat połączeń rozszerzenia VVI760

  11. Napięcie zasilania: 9-15 VDC Pobór prądu Spoczynek: 7 mA (bez rozszerzenia) Pobudzenie: 57 mA (bez rozszerzenia) Zabezpieczenie antysabotażowe Osłona przed wierceniem Zabezpieczenie przed otwarciem i oderwaniem Niskie/wysokie napięcie, niska/wysoka temperatura Dane techniczne

  12. VT705P – wbudowany nadajnik testowy Codzienny test czujki zapewnia wysoki poziom bezpieczeństwa. Zamontowany na swojej własnej podstawie, umożliwia test fizycznego kontaktu czujki z podłożem chronionego obiektu. VT610P – Tester ręczny Sprawdza aktywność czujki oraz zasięg detekcji np. na sejfie System testowy

  13. VV700: Czujka sejsmiczna programowana z PC VV700RA: Czujka z rozszerzeniem przekaźnikowym typu A VV700RC: Czujka z rozszerzeniem przekaźnikowym typu C VVK700: Przewód połączeniowy VVI740 ioprogramowanie SCM700 VVI760: Rozszerzenie przekaźnikowe typu A VVI770: Rozszerzenie przekaźnikowe typuC Seria VV700

  14. Akcesoria Komplet akcesoriów do wszystkich zastosowań

  15. Oprogramowanie dla VV700

  16. Wybierz <Configure> na pasku menu Wybierz <Application setting> Wybierz <Plug-in Board> Zmień czułość <Sensitivity>, jeśli trzeba Kliknij <Download to Detector> Konfiguracja w 5 krokach  Czujka jest gotowa do pracy!

  17. Okno, w którym ustawia się parametry konfiguracyjne czujki 5 różnych typów konfiguracji Ustawienieczułości, obecności rozszerzeń, testów itp. Ustawienia dodatkowe jak np. zdalne zmniejszenie czułości Okno konfiguracyjne

  18. Okno konfiguracyjne

  19. Kontrola załadowanych ustawień Podgląd sygnałów w czasie rzeczywistym Wskaźniki sygnałów tła zabezpieczają przed fałszywymi alarmami Okno kontrolne

  20. Okno kontrolne

  21. Okno pokazujące Wejścia/Wyjścia Możliwość wydruku parametrów konfiguracyjnych Test czujki “Time to Alarm” Możliwość zapisu wszystkich zdarzeń do pliku Excela Cechy zaawansowane
